11900 PS2 改USB 教程+心得！【P.S.求骗技术分！】

zaifly · 发表于 2012-12-18 02:13

本帖最后由 zaifly 于 2012-12-18 09:10 PM 编辑

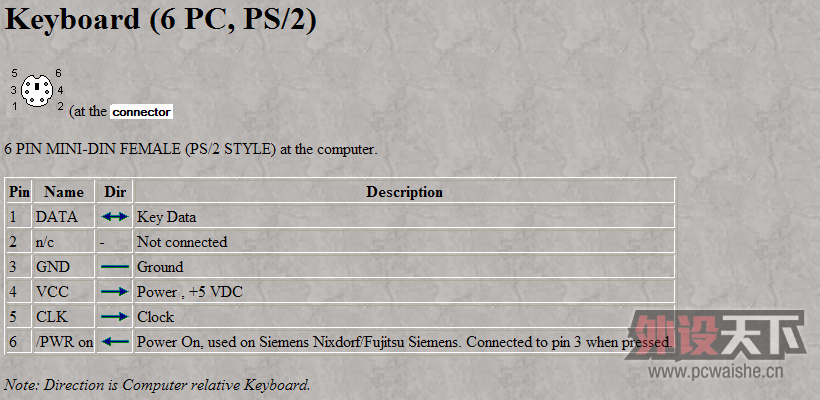

大家其实基本上都接触过11900吧，200左右的价格，PBT 键帽，加上cherry产品中基本最舒服的黑轴（个人认为啊，哈哈），值得拥有啊。但是PS2接口让我这样的笔记本用户觉得不爽，原生USB版本多的编程功能我也用不到，就来折腾一下，变PS2为USB吧。其他的PS2键盘也可以参考。开始之前，让我们了解一下PS2接口的定义。这里就借用@gearedbyby 大神的图和链接：ps/2键盘线序识别方法及cherry键盘常用ps/2线信号定义

这里的图样是表示插头，可以看到，PS2其实只使用了6根中的4根，也就是VCC/GND/DATA/CLOCK.

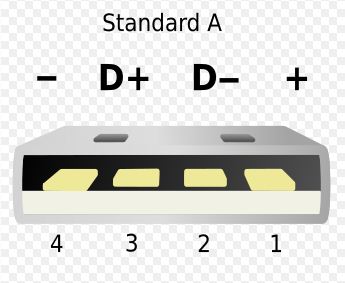

然后下面是USB接口定义，借用一下维基百科的图：通用串行总线

这里的图案也是表示插头，从左至右分别为GND/DATA+/DATA-/VCC(+5V)
但USB并不兼容PS/2协议，所以我们需要一个转换器
当当当当，力特转换器登场。

我觉得力特比那些5块钱或者那些贝尔金的对CS那些需要跑动的游戏支持地比较好，但是贝尔金那种贵的对老式的PS2键盘支持比力特好（力特识别不出来）。所以各有所长吧。这里就用力特了。

好了，下面来介绍一下本文的主角：YLJ 11900
先上个图。

不废话，直接拆。
到键盘线的部分

反面正面都来一张。
这里就是我们需要修改的地方了。Cherry的键盘线序一般都是如下：
绿色 +5v
黑色电源地
黄色时钟（CLK）
白色数据（DATA）
11900也是一样。我之前也改过11800，线序一样，这里我就不测了。
如果是别的键盘，就请按照上面的图，测一下线序吧。
然后记好每个颜色分别代表的意义。下面备用。
然后11900比较特别的一点就是有一个触摸板，上面也有4条线，需要自己用万用表测量出来。

但是Cherry的触摸板/轨迹球线序我还是有滴，下面就是
或者觉得烦的话，直接看上面的PS2接口图，紫5；白3；灰1；蓝4。

额。这块11900的触摸板坏掉了。我就不接了，只接一个键盘的吧。好的继续。

11900里面的空间还算很大。但是我不喜欢，还是把PS2-USB转换器的本体给DUMP出来吧。

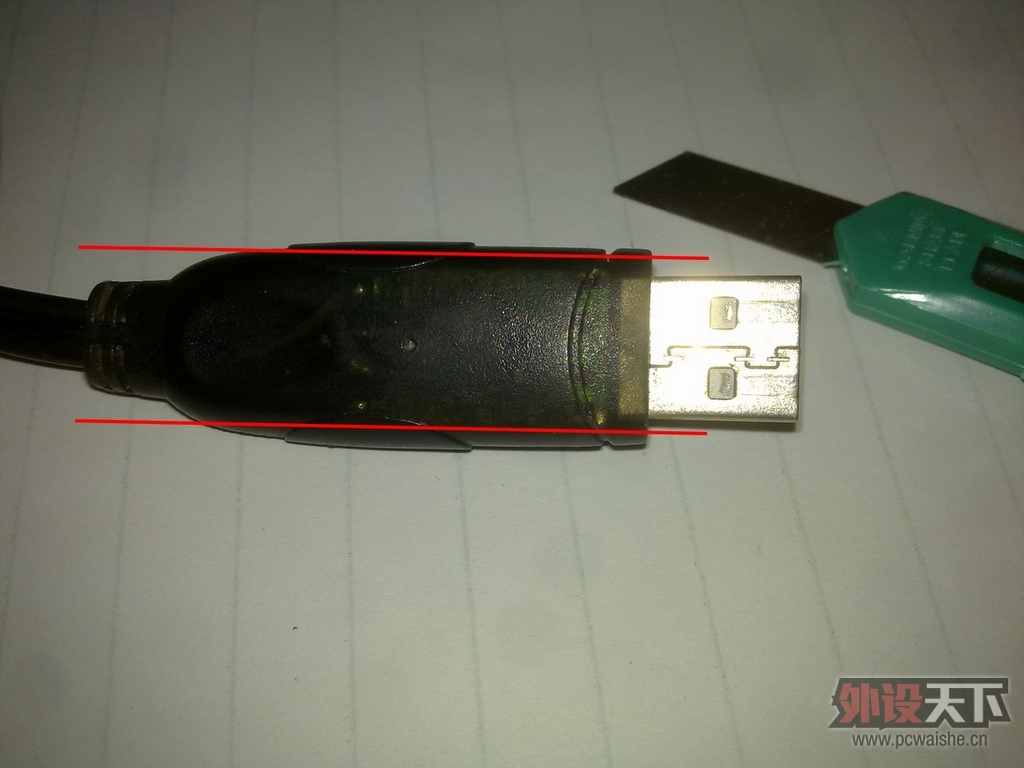

力特线，按照图上的红色线，用小刀慢慢割开（注意不要割到PCB板）

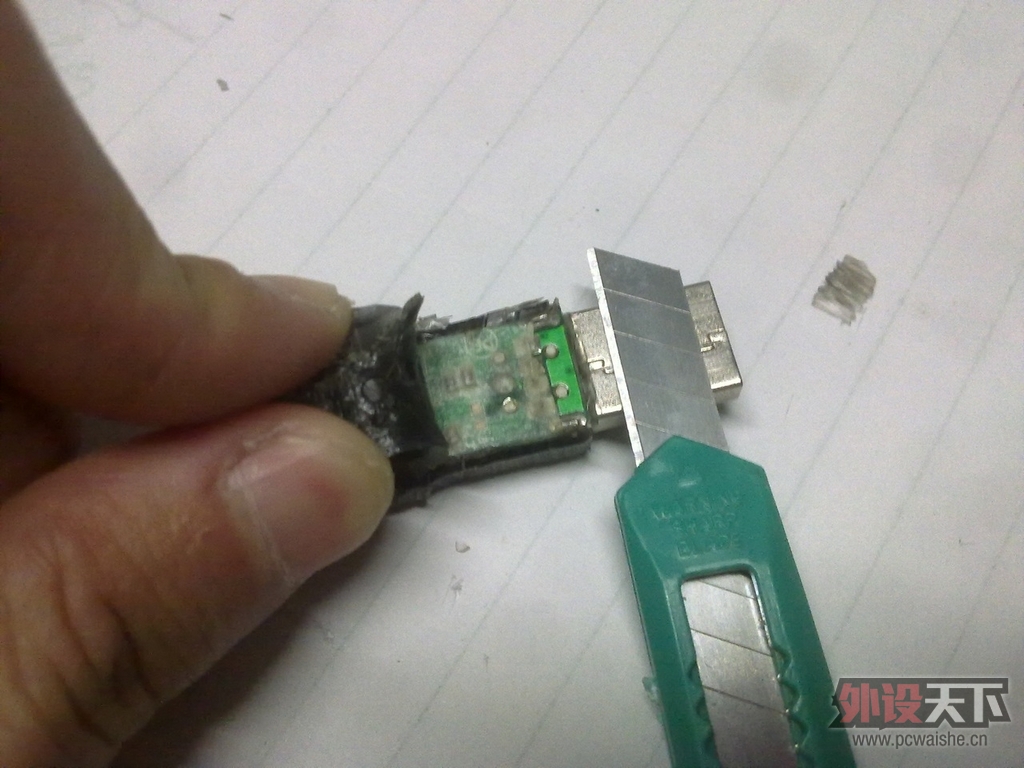

割一点点之后

里面的PCB还是能看到的，小心别割断啦。不然十几块钱就打水漂咯。

尾巴也要割掉，追求最小化嘛

然后左右边割的差不多，开始慢慢割上下面吧，注意，这里一定要小心，因为我把一个元件割掉了点漆，然后转换器就没用了。。。泪奔。

终于出来了。小巧吧。

看看力特的板子上写了什么吧～

工程师想的挺周到的，知道有人想拆，直接表明线序。赞一个。这样操作起来就方便不少。

好了写一下各自的定义及颜色，好接啊。

这个就对着焊，我焊工太烂了，这个就随便看看吧

上键盘了之后来一张

恩。下面是从转换器上弄一根线出来到外面。。。

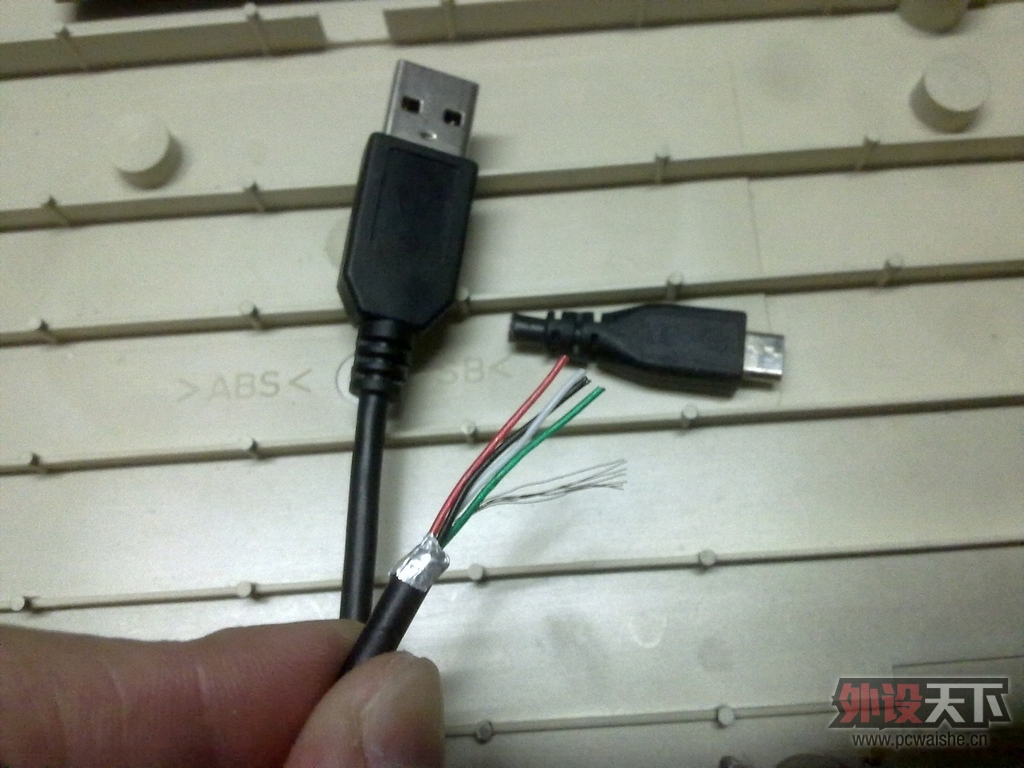

找了一根不错的USB线，还带屏蔽层的

这根线用的标准USB线序，就没测试了，直接焊
P.S.USB线序——红、白、绿、黑，分别是Vcc/Data-/Data+/Gnd

继续无视我的渣焊工吧。焊孔实在太小不好焊啊

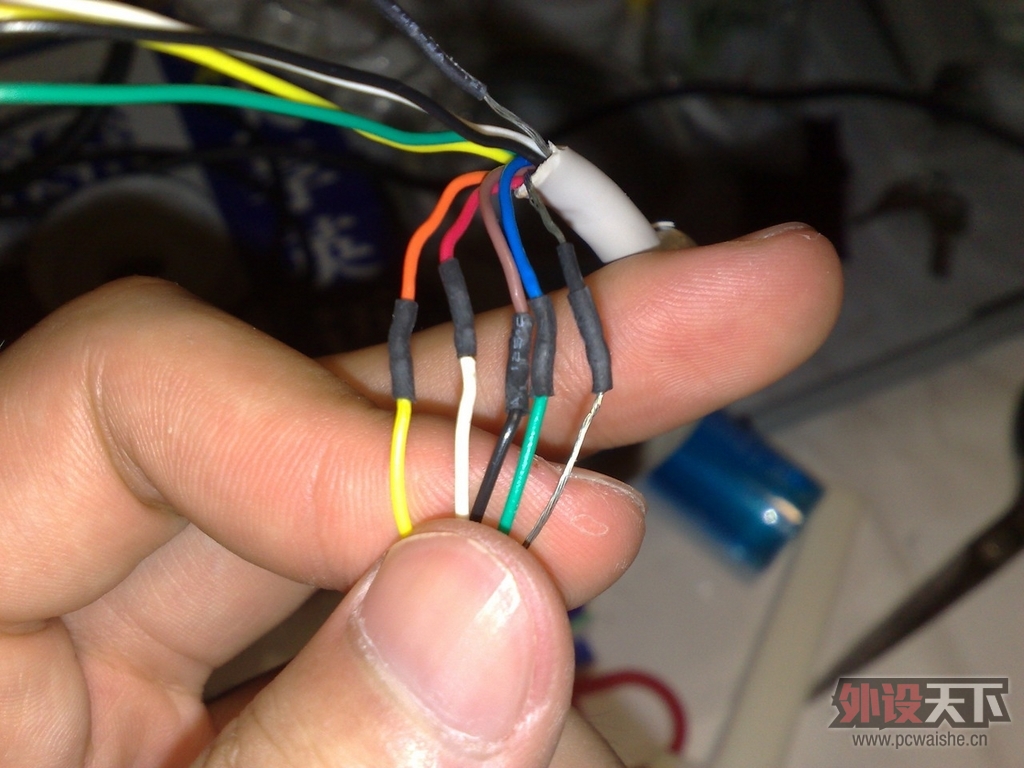

然后把键盘PCB上面那4条线飞到转换器上面吧。
因为我根据Cherry线原来的颜色焊的相同颜色的线，所以焊起来也还是很方便。

焊好转换器外面弄层绝缘胶，然后上主板。这里没拍图。。。

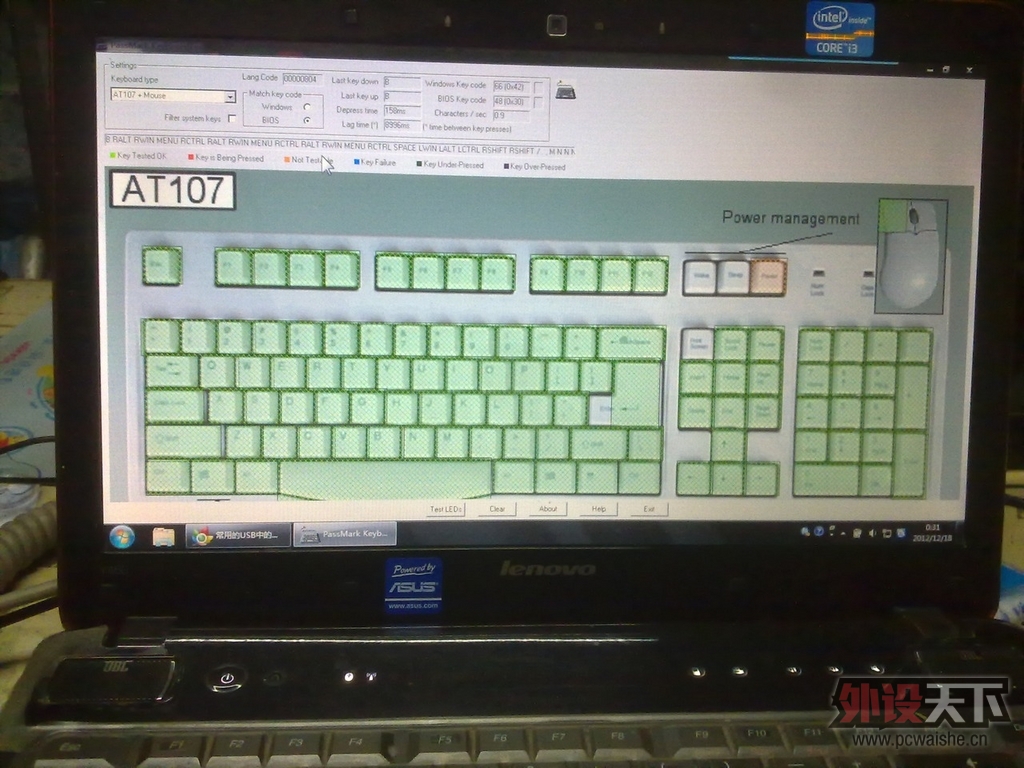

下面是上电。

完美咯。截屏键WIN7测不出来。。手工测试没问题。

下面就是工具的集合了～感谢他们～

============
补一张完成图

============
写完了。。
这个教程花了我大概1个半小时
希望各位11900 PS2用户可以早日用上趁手的USB 版11900啊，哈哈哈。。。
P.S.其实，cherry现在越来越节俭了，以前的键盘用料十足。各位看官可以将手中的YLJ与行货比比外壳质量就知晓了。。

【再P.S.版主能给加分不～！为了论坛里面那个活动啊～～】
