【茶茶】HTPC CPU散热器小型系列评测第一弹，6热管超薄，采融SAMUEL17开箱简评 非转载

茶茶121

随着现在PC整合程度越来越高，ITX主板的HTPC方案也越来越深入人心，一台外观小巧的HTPC更容易融入国内比较狭小的居家环境。对于追求高性能小钢炮的用户来说，无论是I5/E3+独显，还是采用APU高阶型号的强大集显，都会遇到一个共同的问题，散热相对困难，CPU散热器位置由于不像显卡有固定的槽位大小，而成为一个难题。所以市场上也涌现出不少针对小机箱的散热器，也算是为现在比较沉暮的散热器市场带来一些新看点。个人因此对HTPC CPU散热器的几个常见方案做一个小型系列评测。

今天就为大家首先带来采融的SAMUEL17，SAM17是采融发布针对HTPC的散热器，是目前HTPC散热器中比较代表性的一款。

茶茶121

散热器包装与附件图赏：

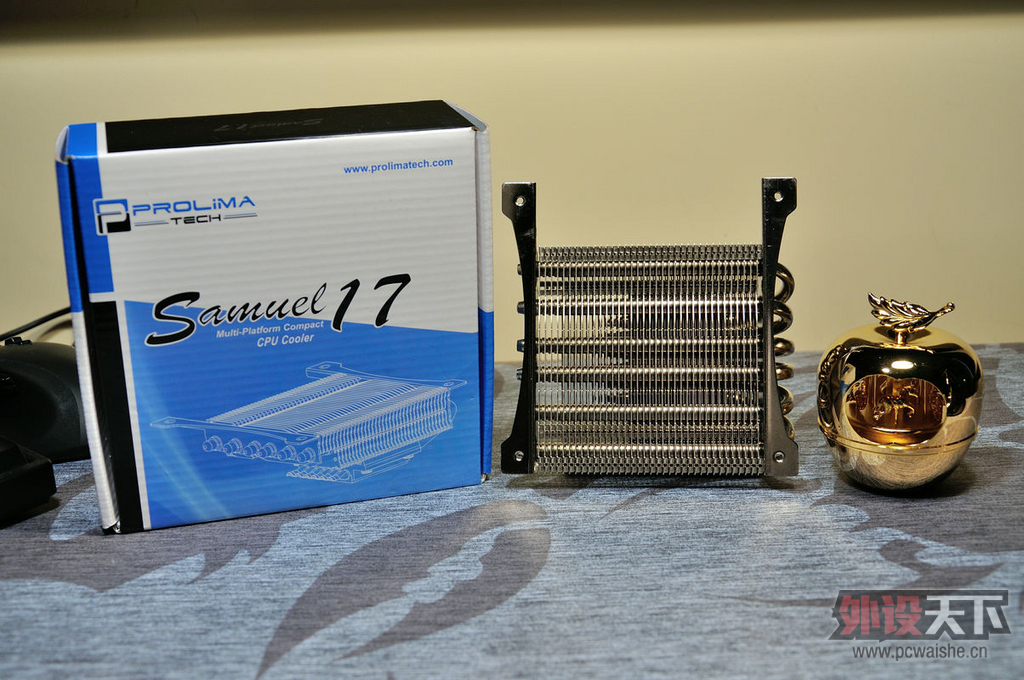

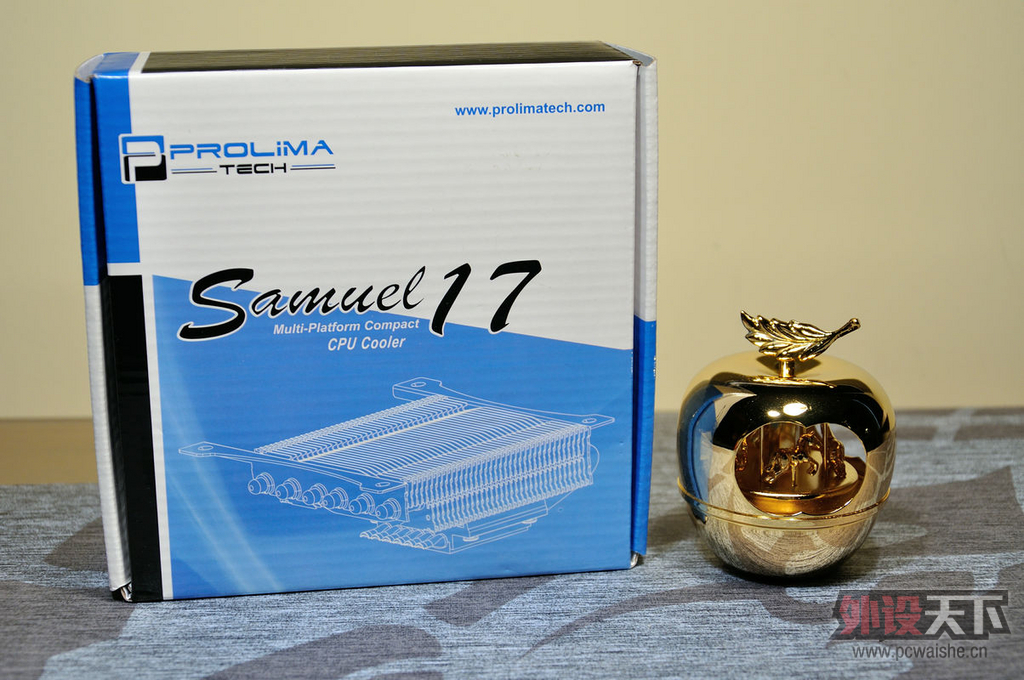

SAM17采用纸盒彩印包装。


包装侧面印有散热器的基本参数，尺寸为121.2*120*45mm，重约410G。


打开包装可以看到散热器被石棉，包装还是比较牢靠的。

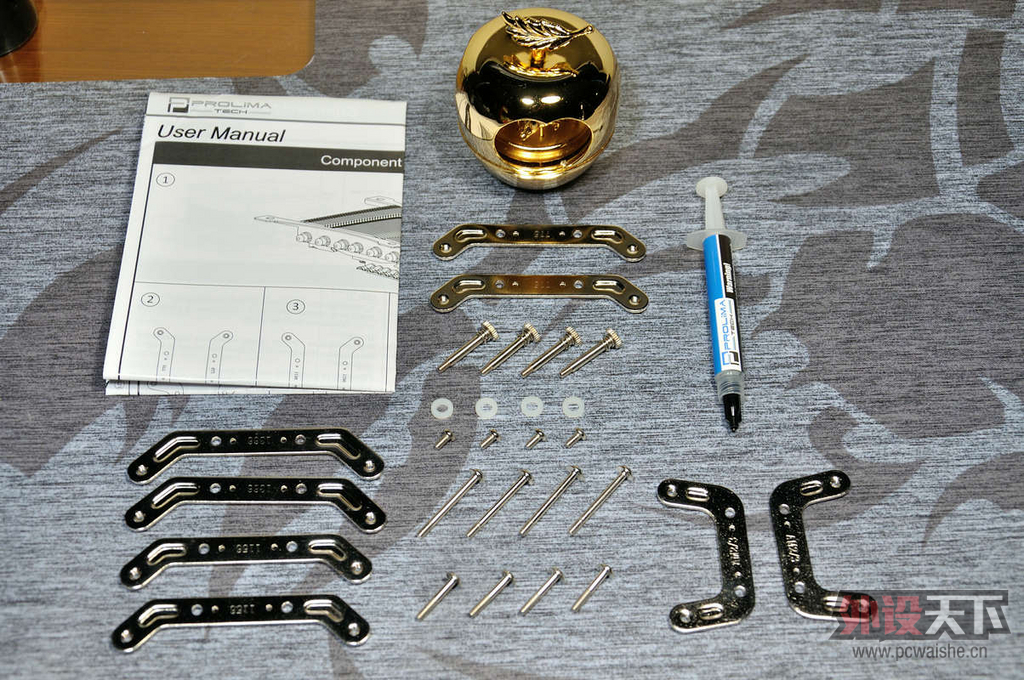

散热器附件包括一支硅脂，一份说明书和一套扣具，扣具支持775/1156/1155/1366和AMD。但是散热器标配不包含风扇需要另购。所有扣具都不需要安装背板，这是否是缺点我留到这个系列评测的总结中叙述。

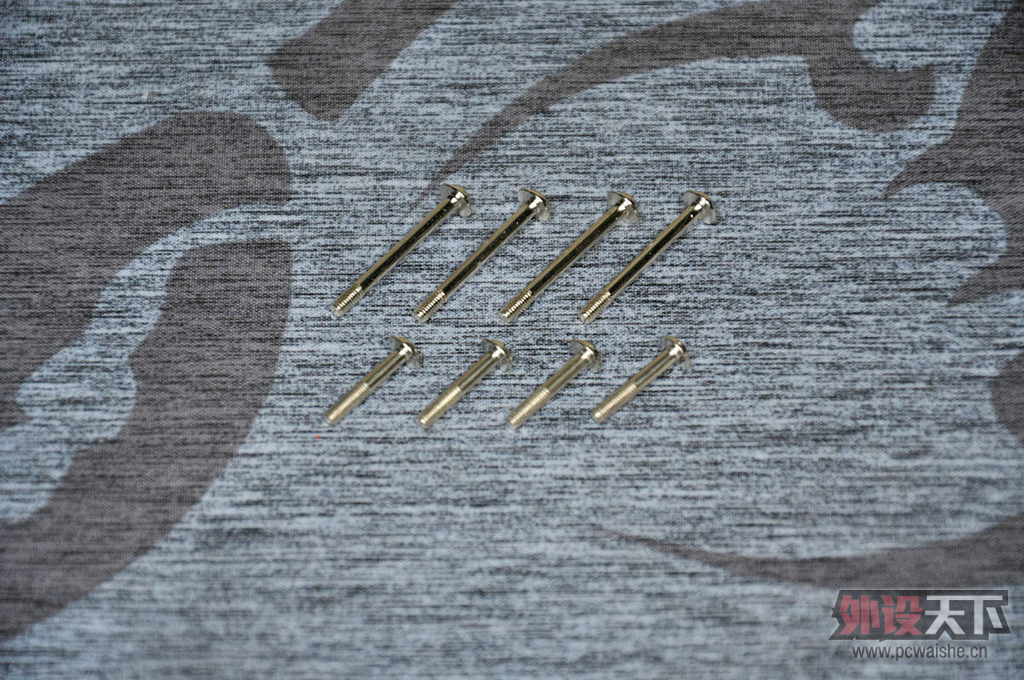

散热器只能安装一个风扇，提供了两套风扇螺丝，用来兼容12025风扇和12015风扇。



散热器本体图赏：
接下来我们来看看SAM17本体做工如何。

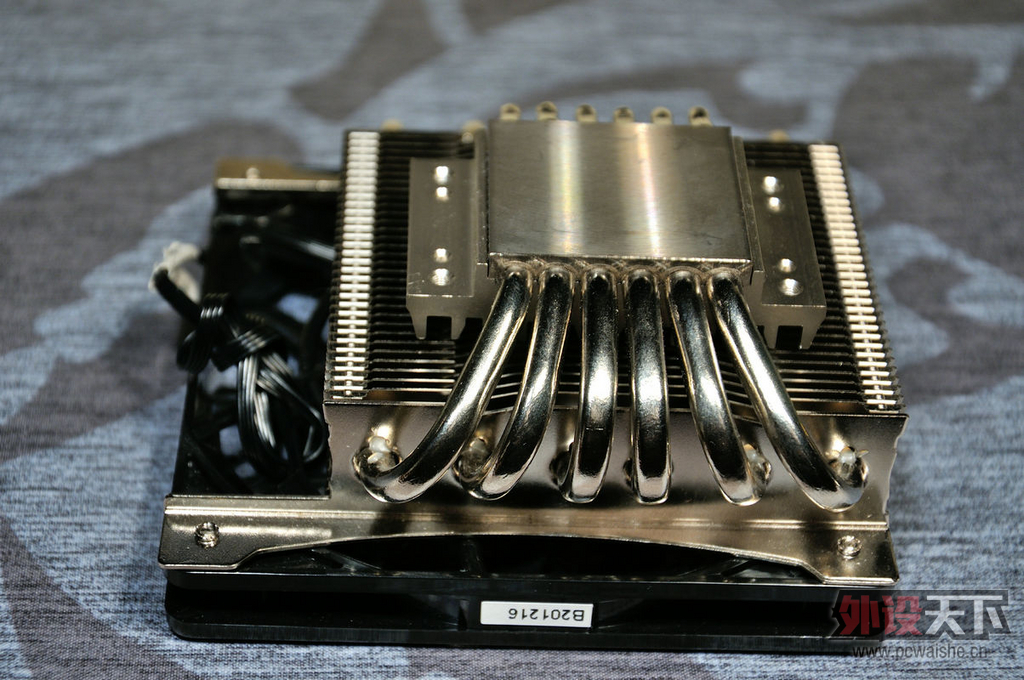

SAM17采用6根6MM热管，热管呈U型等效6热管。

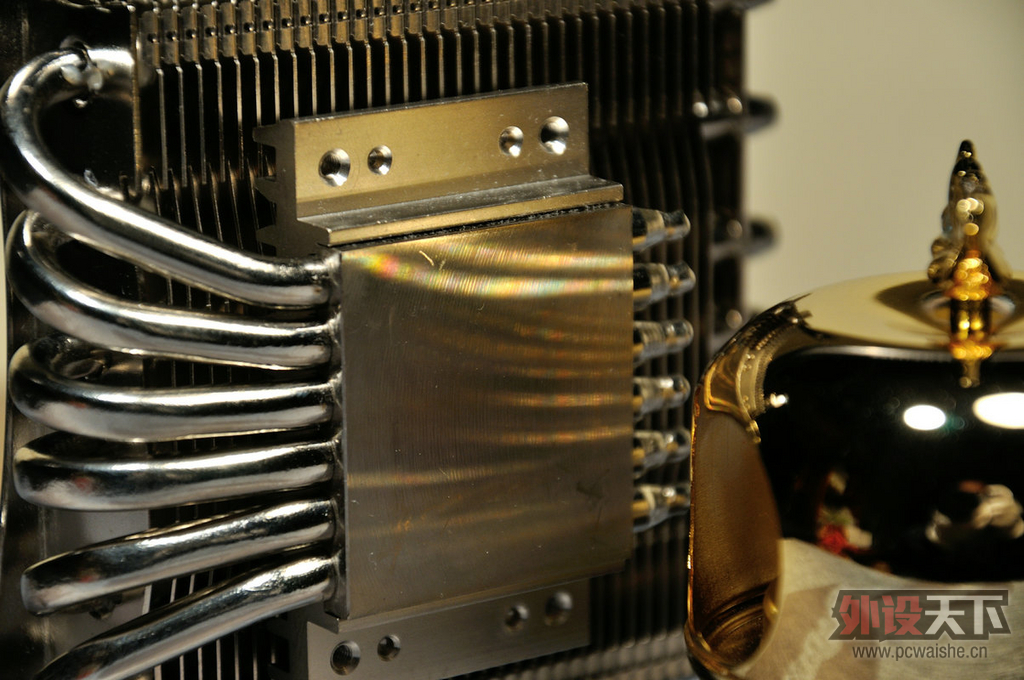

散热器采用铜底设计，底座经镀镍处理但没有抛光，不具备镜面效果，表面还是可以看到比较明显的打磨痕迹。

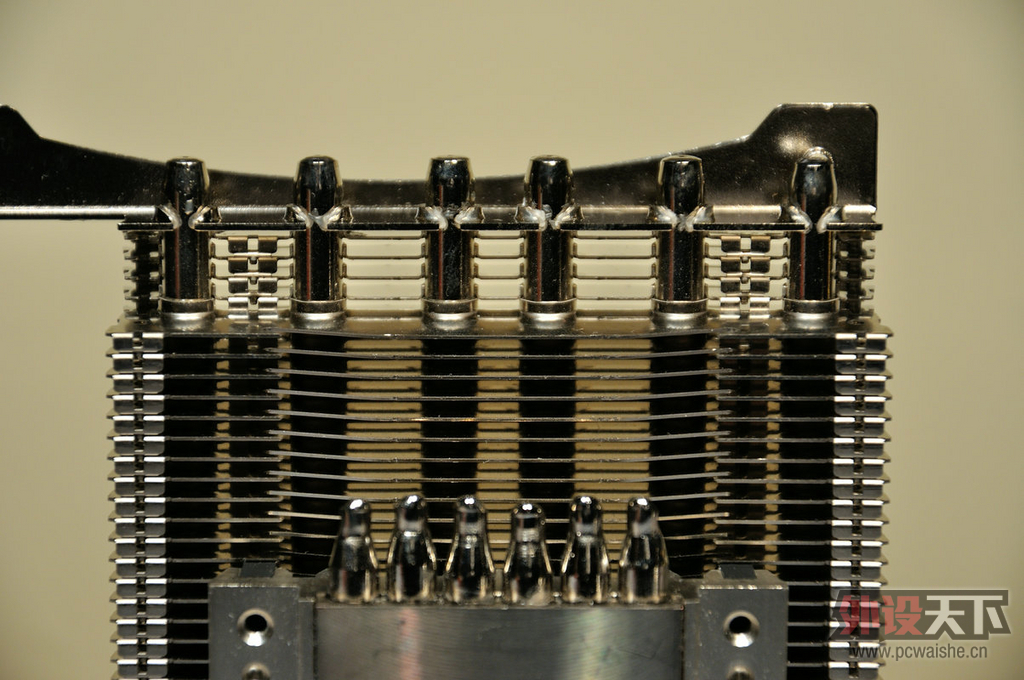

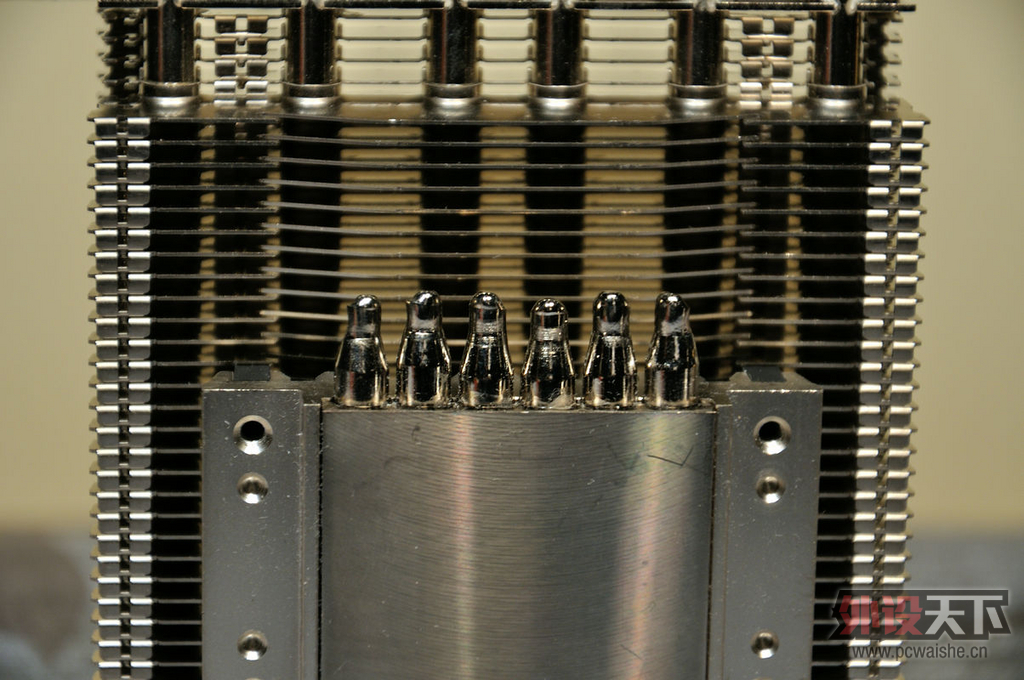

散热器的热管，在底座处一字排开，烧结端亦位于此处。


切口正对散热器鳞片，可以看到切口整体比较整齐。


热管与底座之间采用焊接处理，可以看到少量的溢焊。

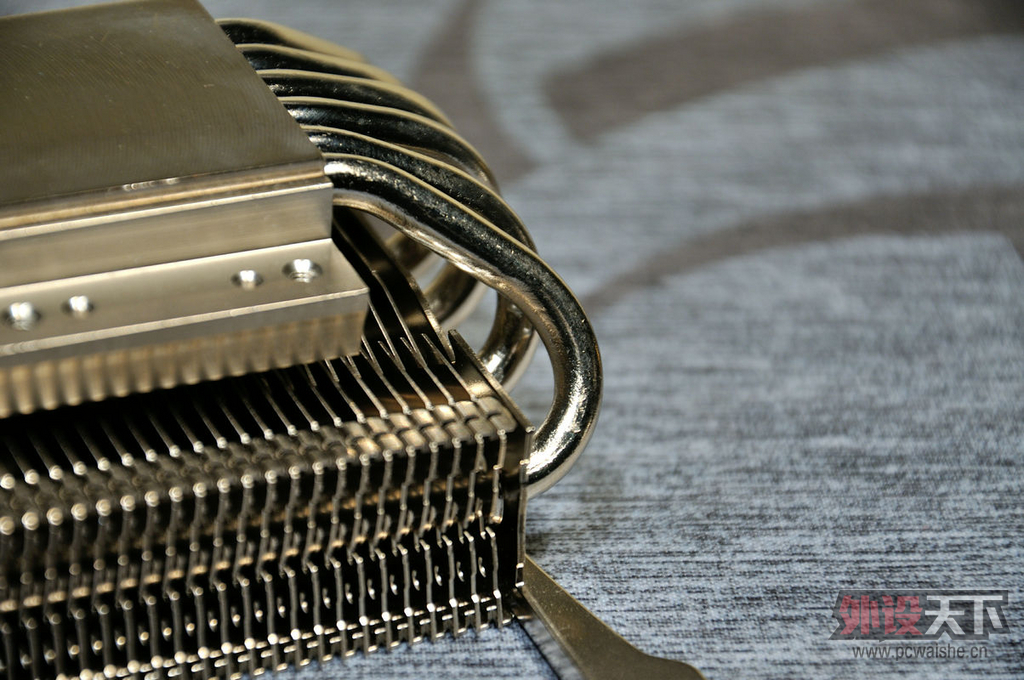

SAM17的热管处理的比较好，热管弯折的内侧相当顺滑，没有明显的褶皱。

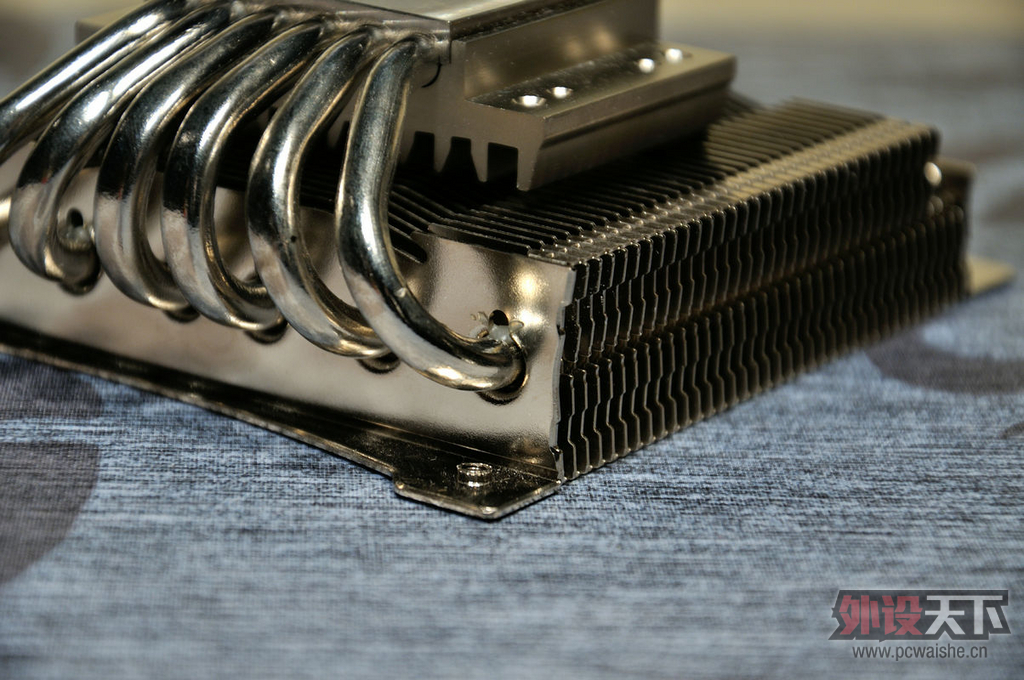

SAM17最外侧的两片鳞片是用来固定风扇使用，可以看到回流焊孔有加点硅胶辅助固定，估计这两片鳞片没有太多的散热能力。

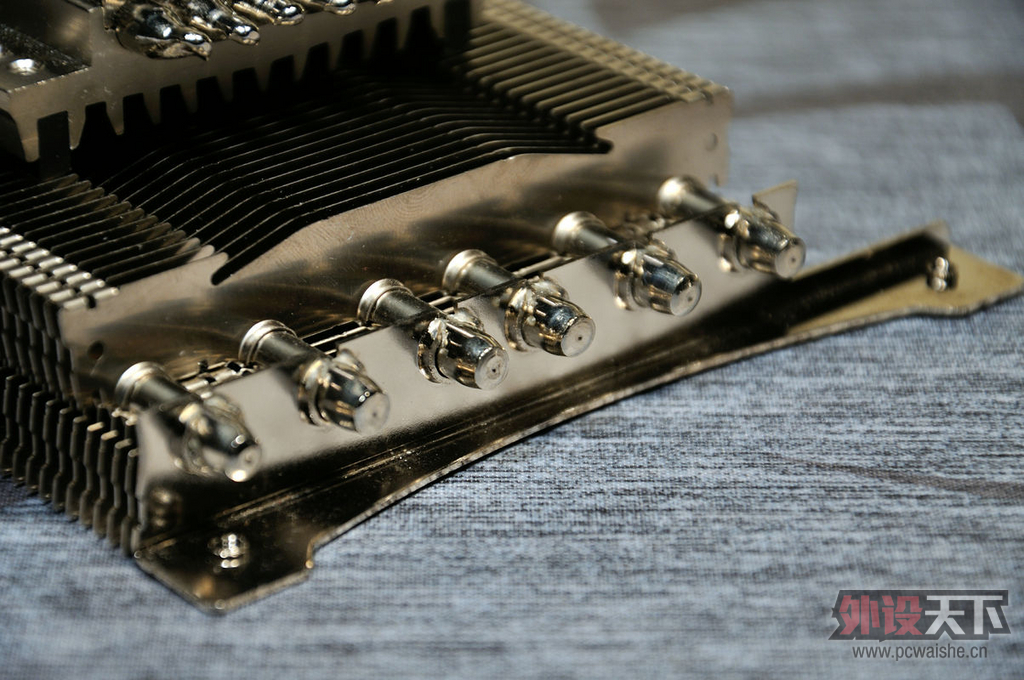

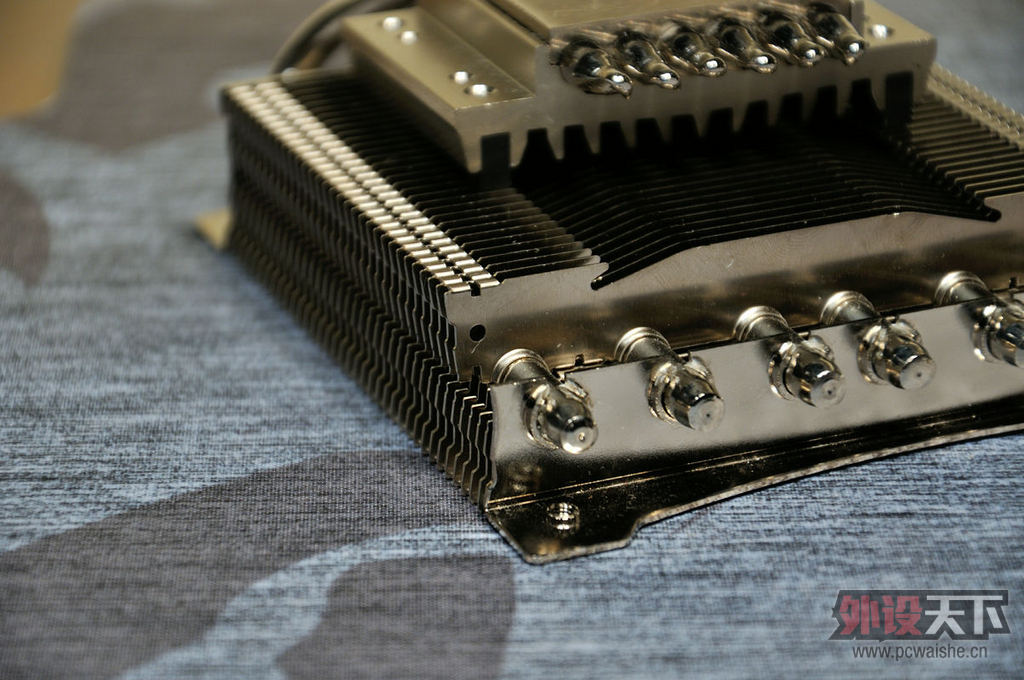

在热管结尾一侧可以看到热管与鳞片之间有焊锡的痕迹，显然还是采用了焊接工艺。


在这一侧，最后一片鳞片同样有硅胶辅助固定。

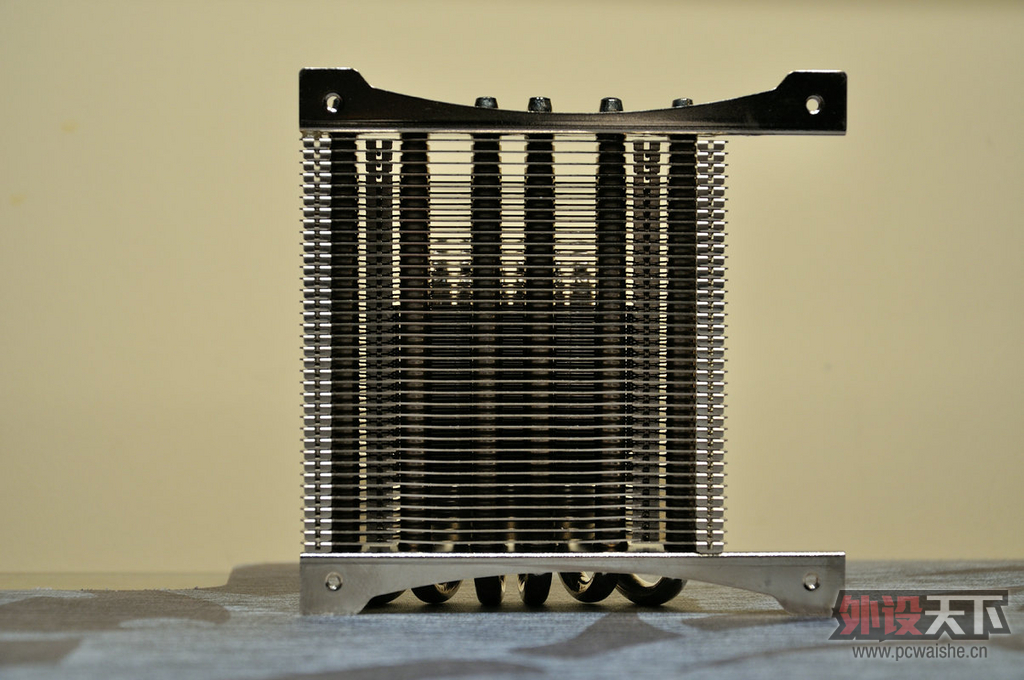

从散热器侧面可以看到，SAM17采用的是采融特色的鳞片拼接后焊接的工艺。


鳞片整体间距控制的很好，非常整齐。可以看到在离底座较远一侧的鳞片，正反两面各有两排扣FIN辅助鳞片的固定


离底座较近的一侧的鳞片，在左右两侧各有两排扣FIN。

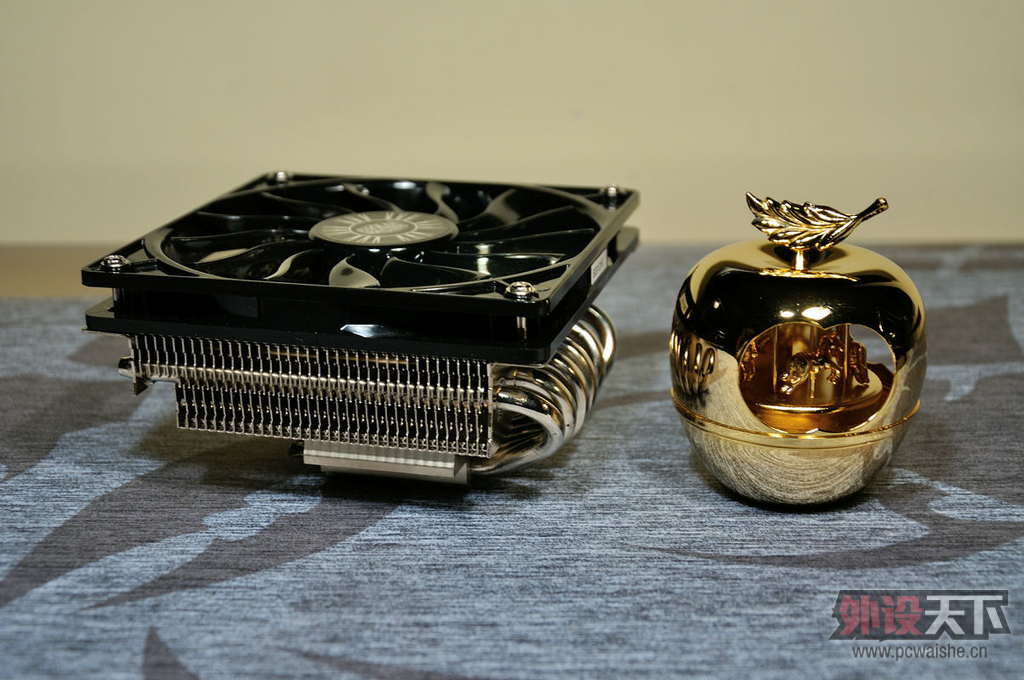

由于SAM17没有标配风扇，所以我选择了酷冷的迷你旋流，算是现在市面上为数不多的几款12015风扇。较薄的风扇厚度更符合SAM17这一类散热器的使用环境。

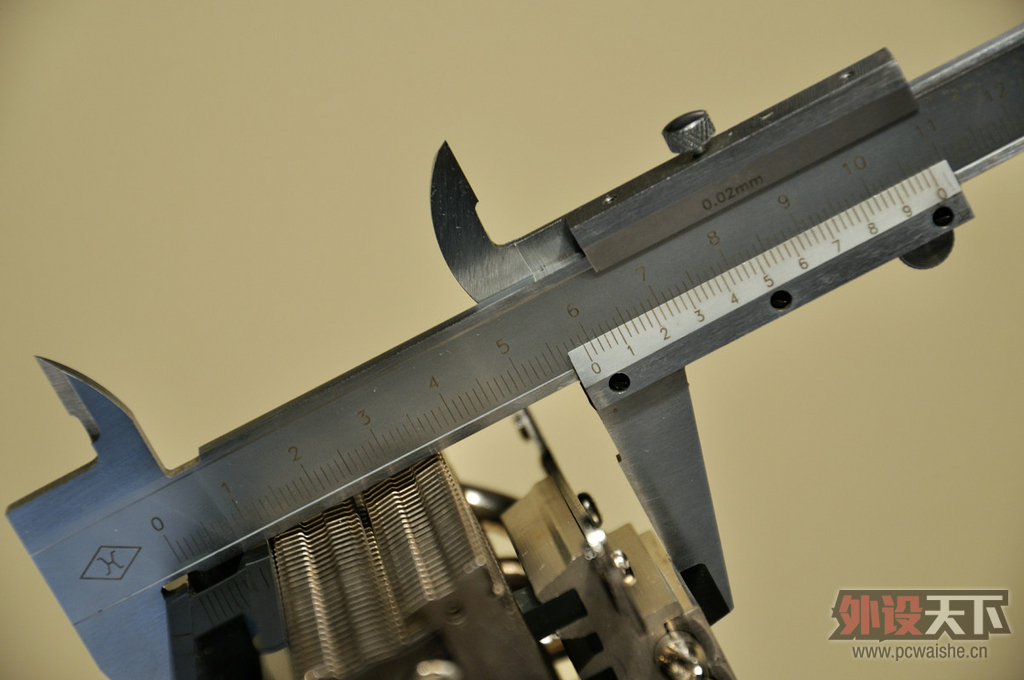

我简单测量了一下，SAM17 在安装12015风扇后的厚度约为60MM，在实际使用中我们应保证风扇上方仍能有1CM以上的空间，以保证风扇可以正常吸风。

茶茶121

HTPC的散热器安装和兼容性测试由于我没有AMD平台，仅能针对1155平台进行测试，测试主要针对内存/PCI插槽的安装兼容性。ITX主板相对于ATX主板来说，CPU底座位置变化较多，厂商经常会根据自己的设计微调。我选择的华硕H77I是目前较为常见的一款ITX主板，CPU位置与现在常见ITX主板相仿，离PCI槽和内存槽都很近，所以在安装兼容性方面具有一定的代表性。



平台安装测试：
首先是扣具安装图。

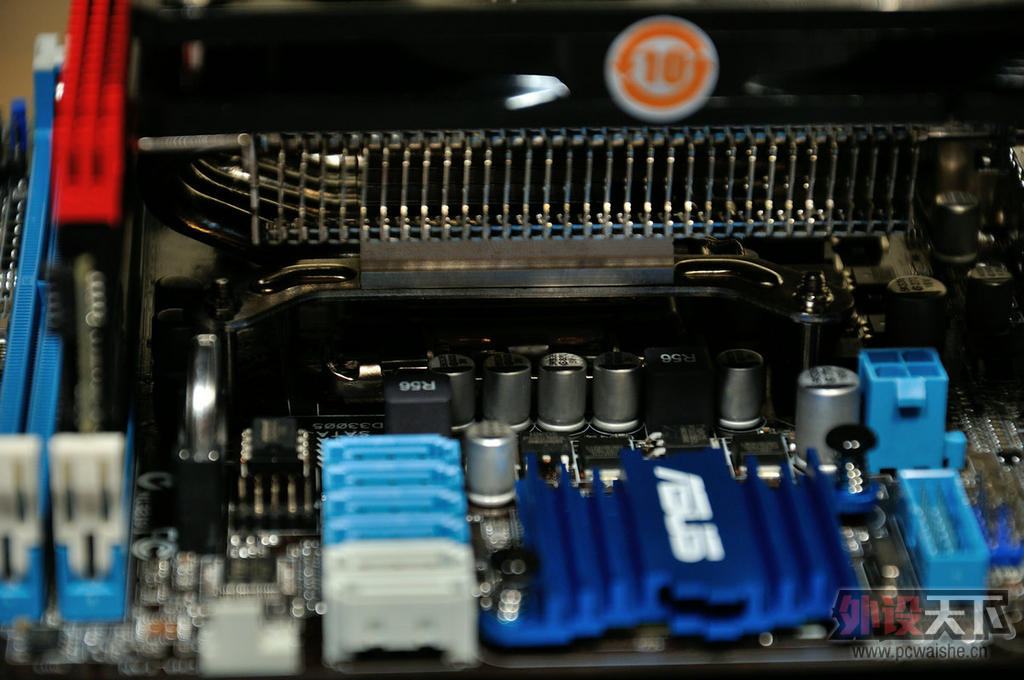

下图中可以看到SAM17不会挤占到PCI槽。

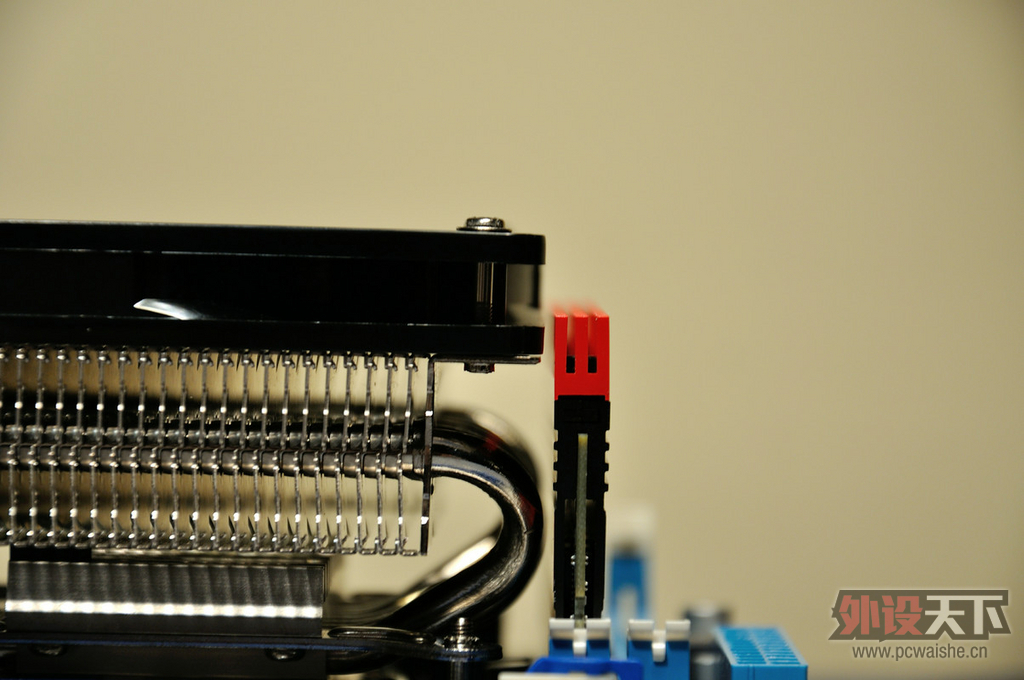

SAM17对内存也很友好，不会对内存的安装造成影响。


下图中就可以可恨清楚的看到，其实散热器配置的12CM风扇是偏向南桥和IO方向，刚好避开内存和PCI槽，避免传统下压式散热器风扇居中造成避位问题的尴尬。

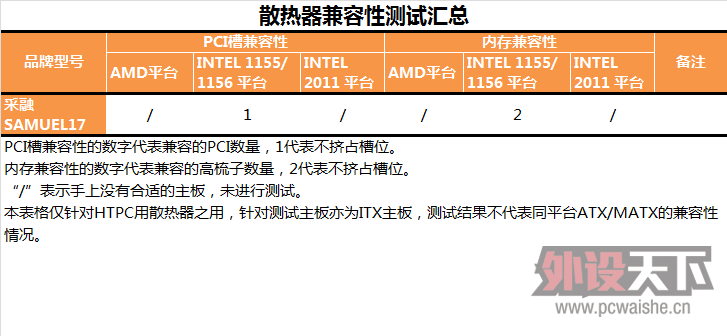

最后我们来看一下SAM17的兼容性情况汇总：

茶茶121

测试平台及风扇等概况：

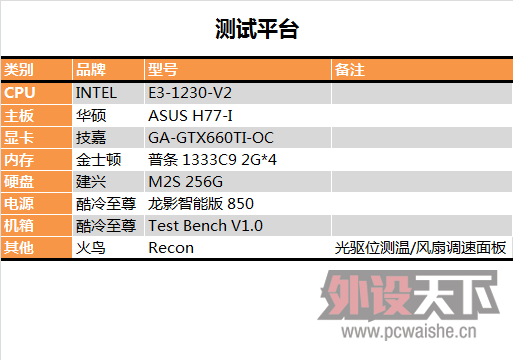

本次测试的测试平台：

散热器和所用风扇的简介：

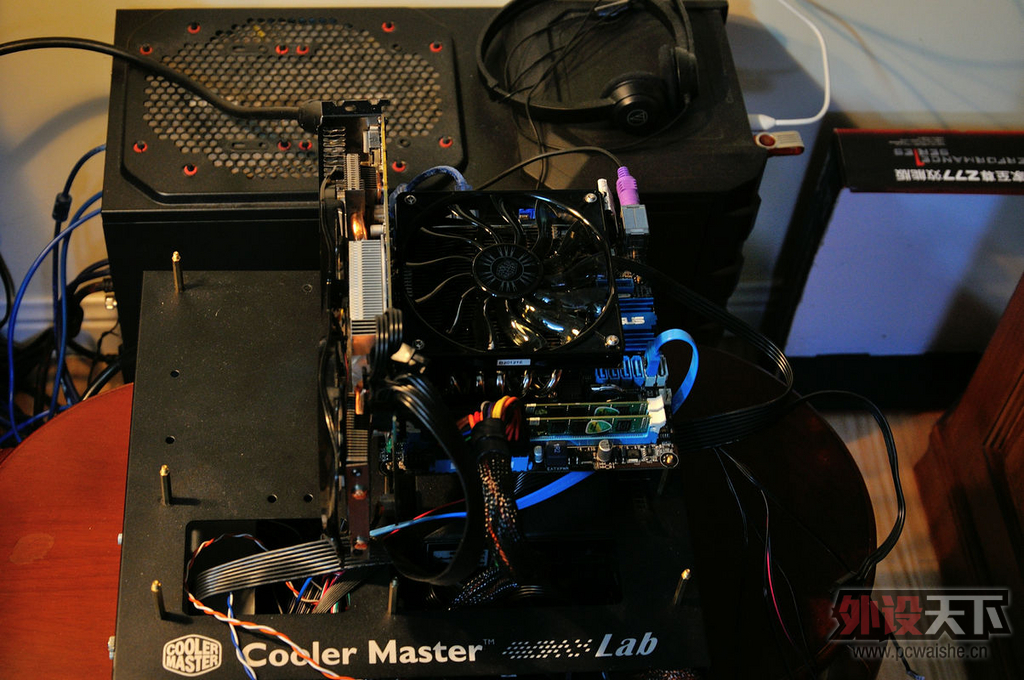

以下为测试平台实拍图：


散热器测试主要是截取CPU表面温度和风扇转速，检测的时间是CPU满载或待机约5-7分钟后。为了保证待机测试的可参考性，我全部都是在满载测试后才截取读数。硅脂一般我会涂的偏厚一些，以免厚薄不均影响测试。散热器评测所用硅脂均为酷冷的E1。


测试环境及结果：

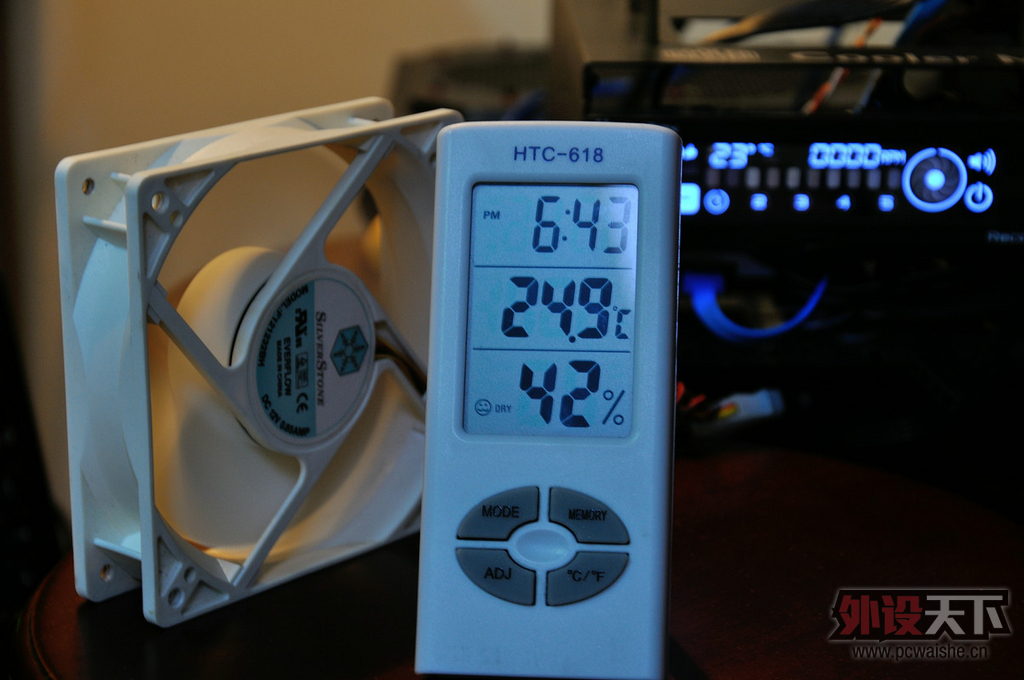

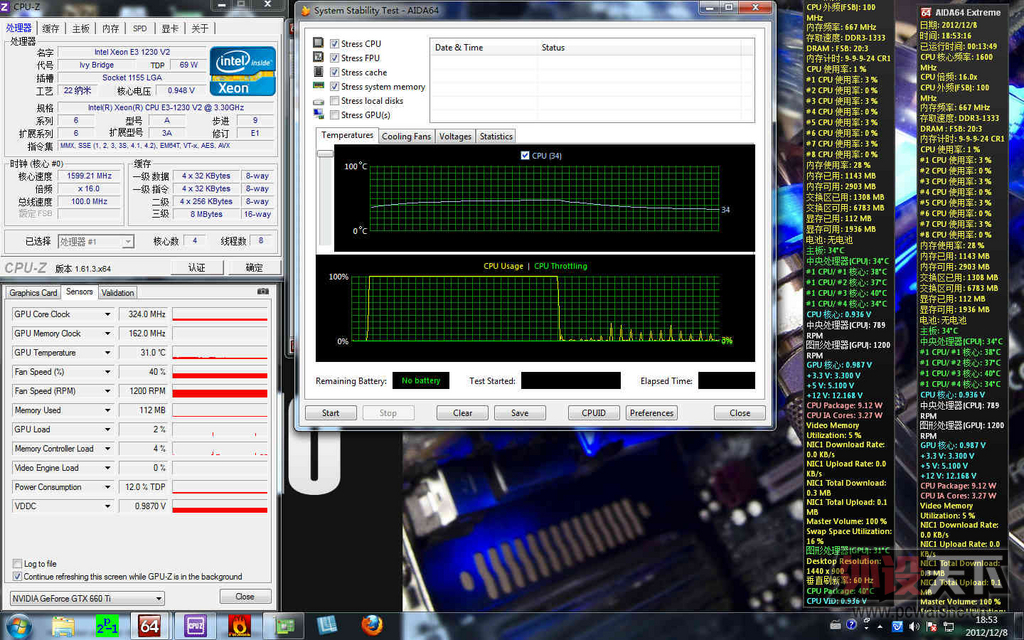

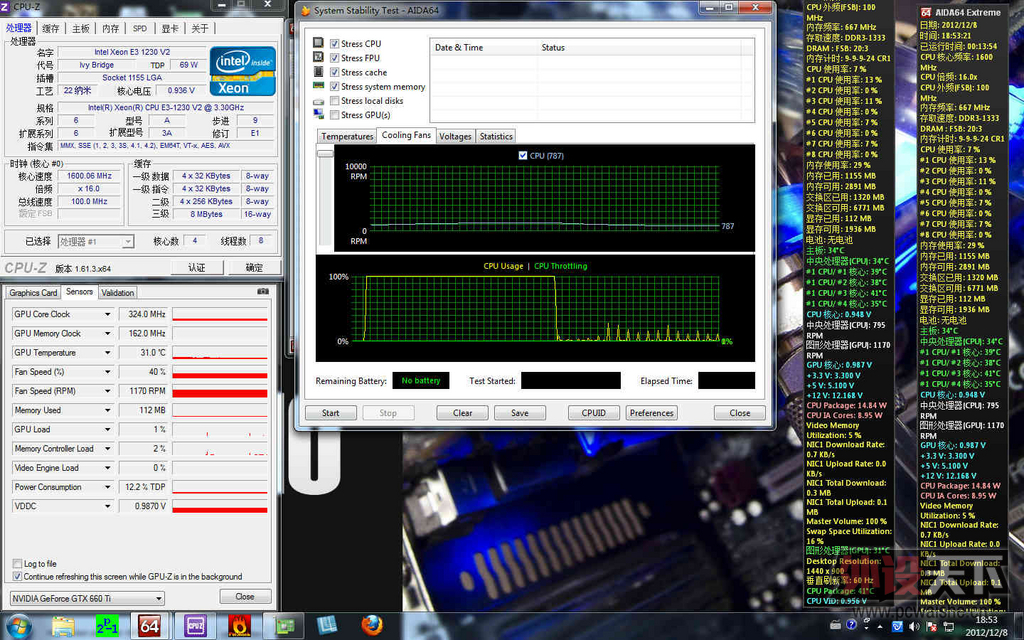

测试1，原装扇，风扇PWM。CPU频率3.5G，室温24.9度。


待机温度34度，风扇转速787。



满载温度48度，风扇转速1262。



最后我们来简单回顾一下本轮测试的项目和最终的测试成绩：

茶茶121

关于散热器的性能：
经过我的测试，25度的室温下使用12015的薄扇1260转左右，E3-1230-V2满载为48度，这个性能在超薄散热器中确实相当不错。不过受制于他的使用环境，在机箱中的性能一般都会有比较大的损失，还是应该注意保证散热风扇有足够的吸风空间。

关于散热器的做工：
SAM17的做工还是比较满意的，采融特色的拼接鳞片，较为顺滑的热管弯折，热管与底座和鳞片均采用焊接工艺，整体来说没有太明显的缺点。

关于散热器的附件：
散热器的附件提供的还是比较简单的，一套标准扣具，两副风扇扣具，一支硅脂但是不附带风扇。INTEL扣具感觉安装还是比较方便，没有明显不爽的地方。个人感觉不附带风扇还是件比较坑的事情，结合他自身3xx的售价，在超薄类的散热器中确实很贵。

总的来说，SAM17应该算是超薄散热器中的佼佼者，在保证安装兼容性的前提下，尽可能的去提高性能，但是价格确实偏贵。

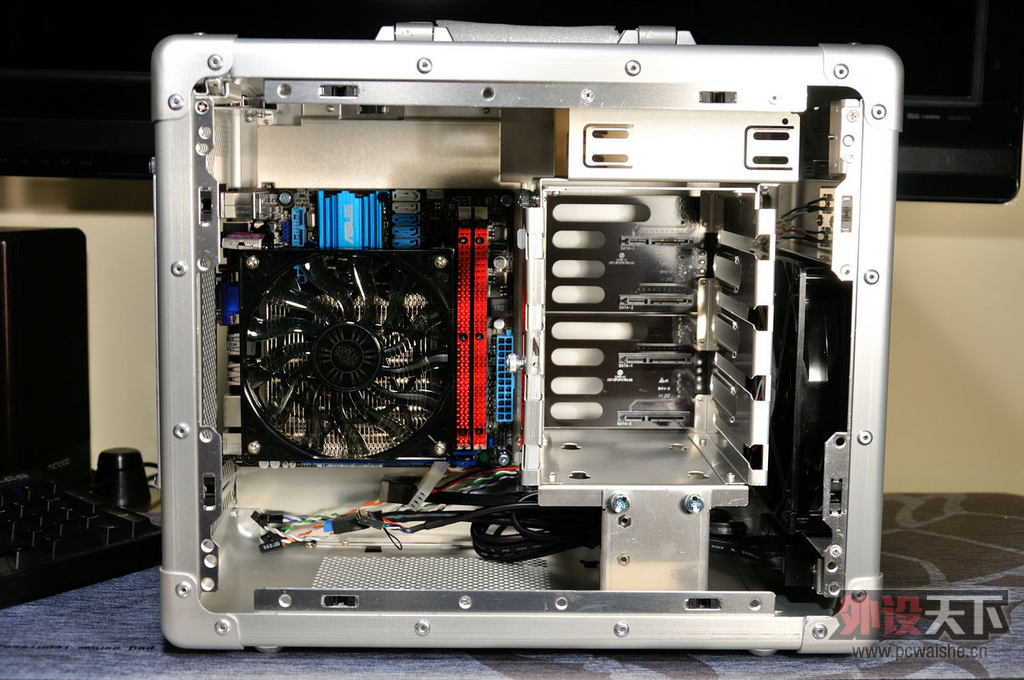

最后是惯例的图赏时间：





谢谢欣赏

茶茶121
