炼狱蝰蛇及金环蛇换微动+换LED新人攻略【by buick5000】

buick5000

       这几天闲着无事，在TB入了YLJ蝰蛇及金环，成色还行吧，主要是价格便宜啊！哈哈，又买了多种颜色的LED，还有7N微动，打算把原来的蓝色换成绿色的，喜迎炼狱蝰蛇2013上市。。。言归正传，大家跟随我来一起改造吧！
       PS：本攻略适用于初级新人，打算自己DIY的，老鸟请勿喷。自己动手丰衣足食啊。。。

---

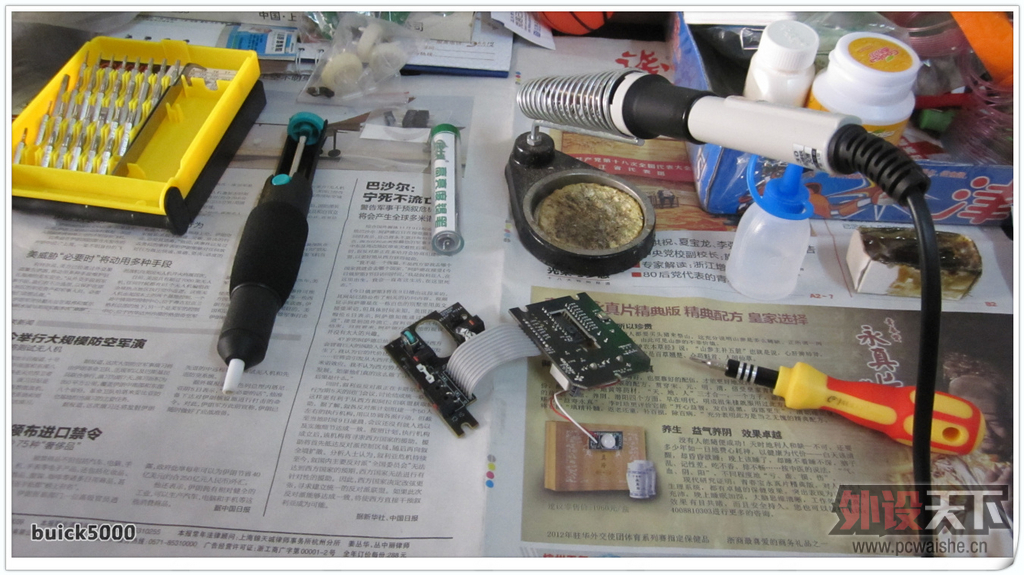

事先准备：
1、电烙铁、吸锡器、螺丝刀、松香、助焊剂（焊宝）、焊锡、微动、5mmLED、3mmLED等；
2、新人第一次焊接，需要特别注意，不要把焊盘焊掉了，不会飞线的话就废了；
3、刚开始不会焊接，可以拿旧鼠标试试手。实在不会可以去优酷看视频，都有教程的。



点击图片可看大图

朝云散。

前排占楼先

亲切的黄瓜

先顶再看

ll27959

支持一下。

buick5000

最后上点套图吧

---

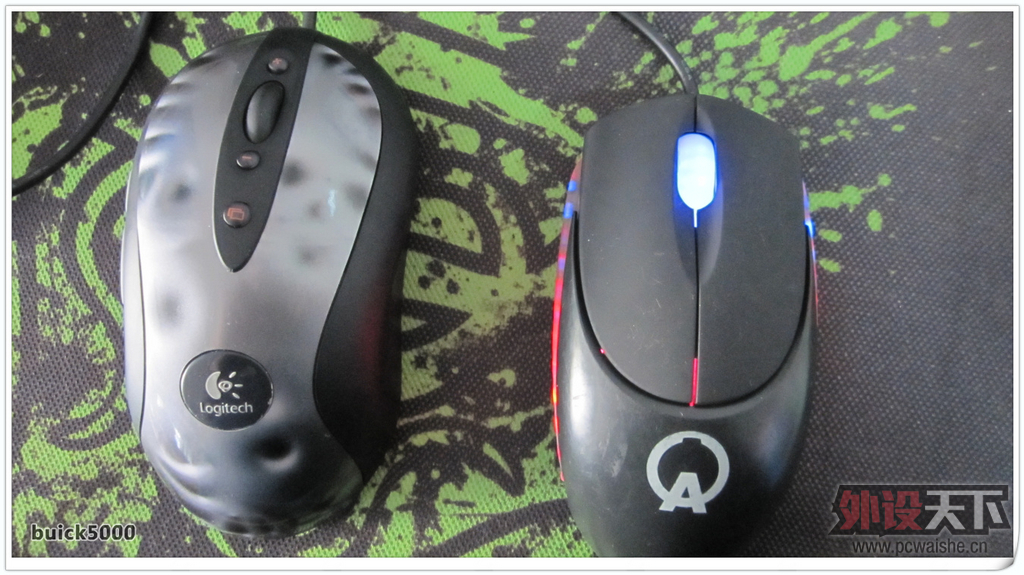

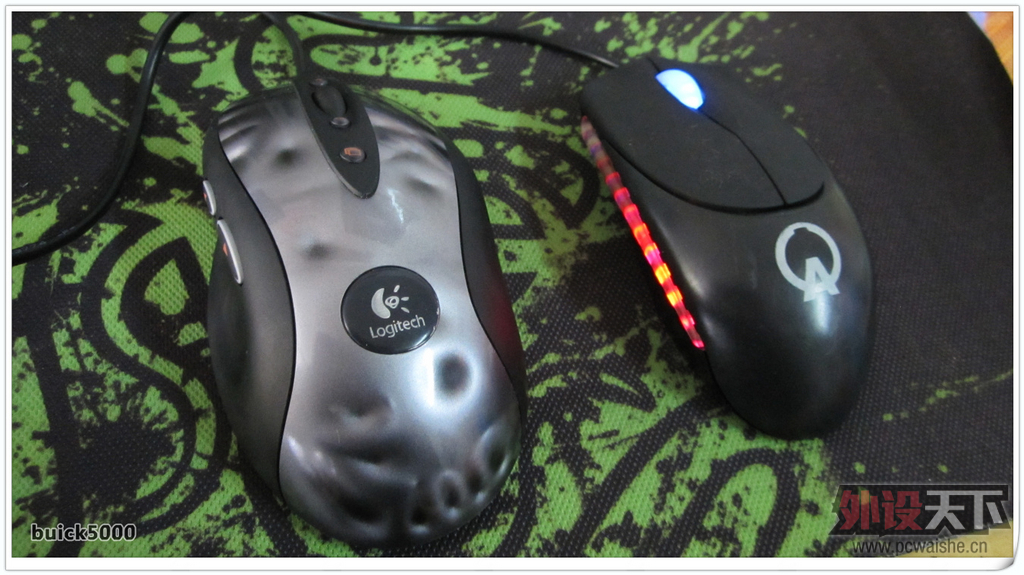

518跟金环的完美合照

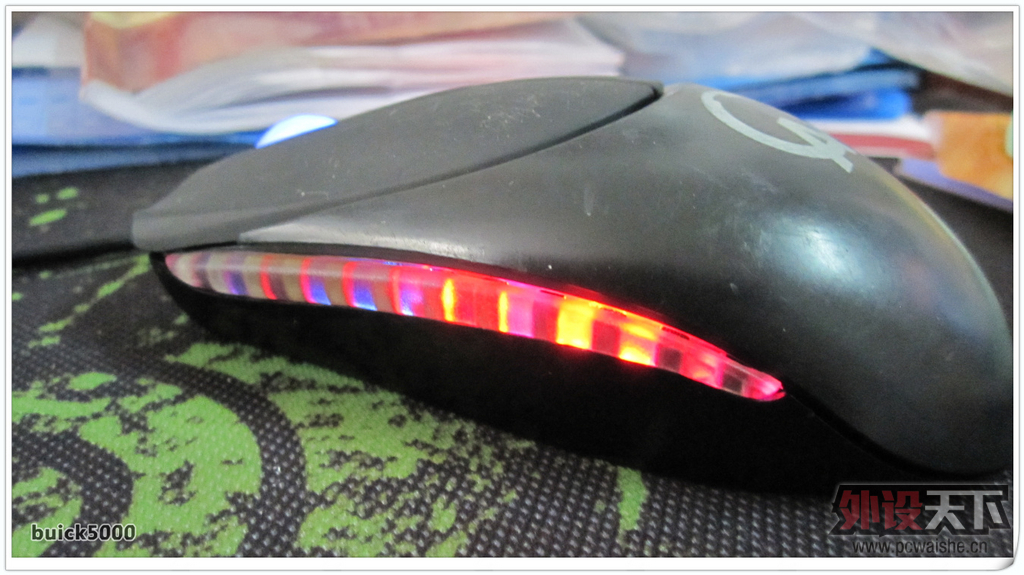

哈哈，红蓝相间比518骚啊


换个角度再来一张


红色的胶条色


滚轮是蓝色的，呵呵

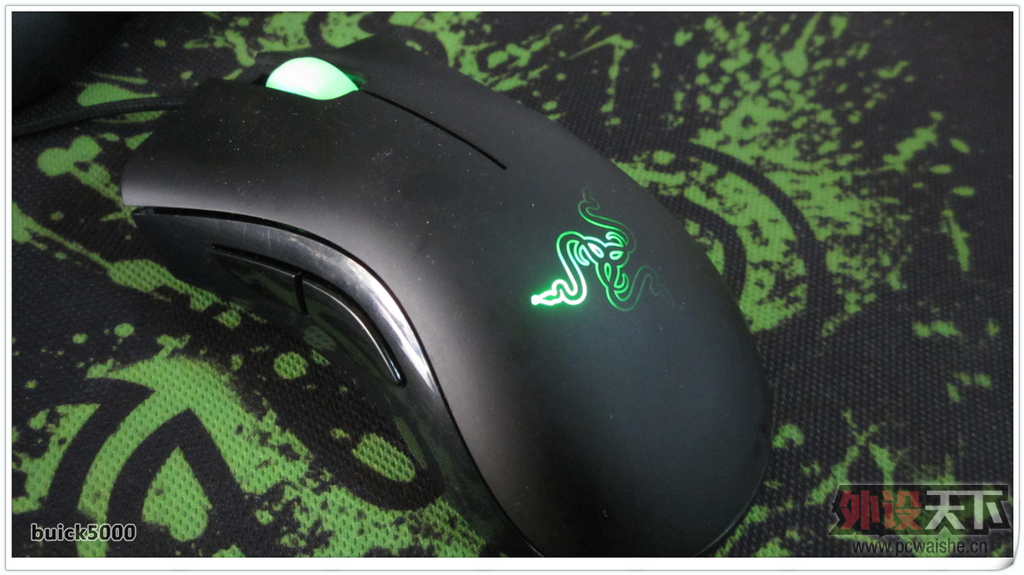

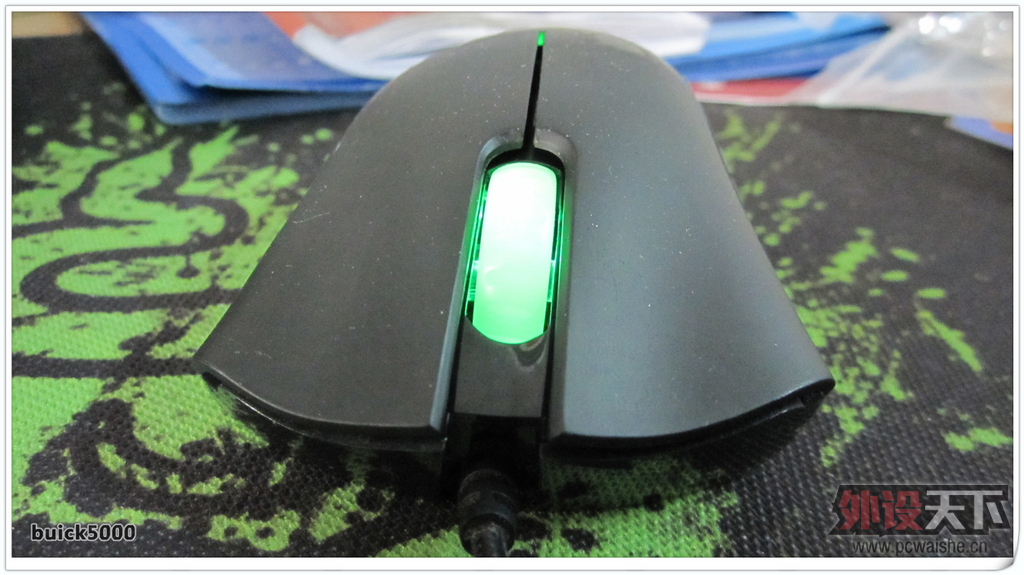

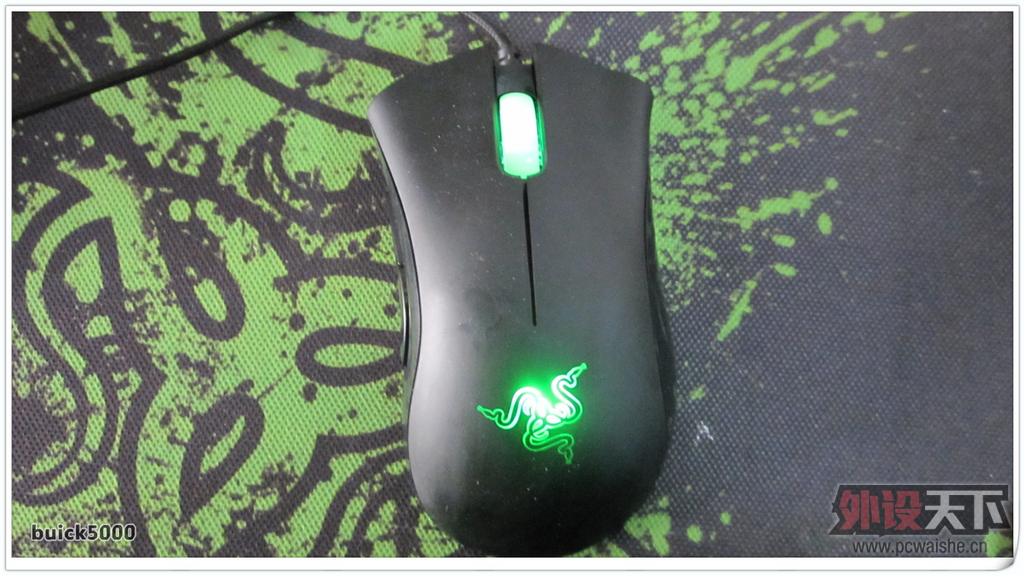

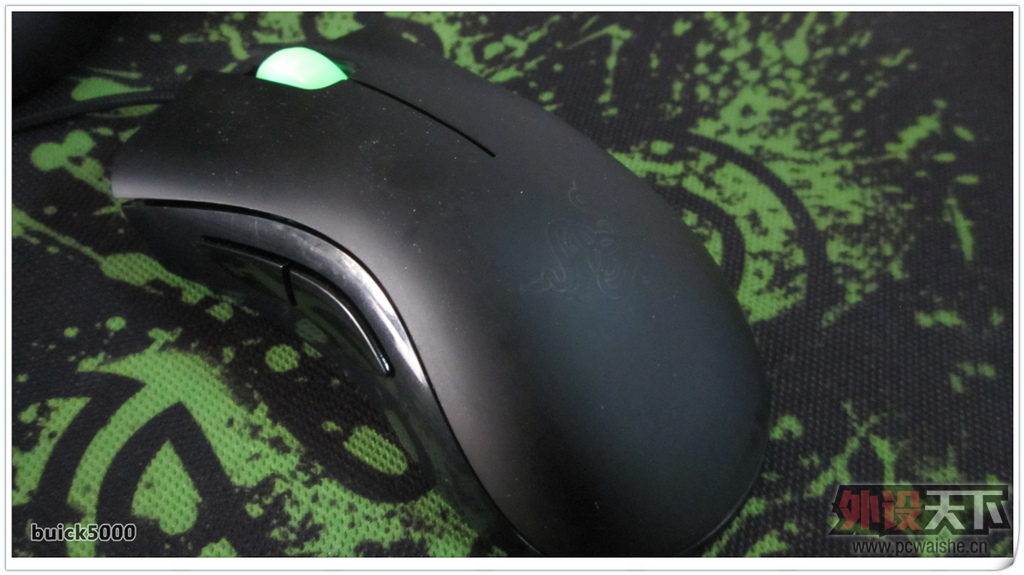

绿色蝰蛇

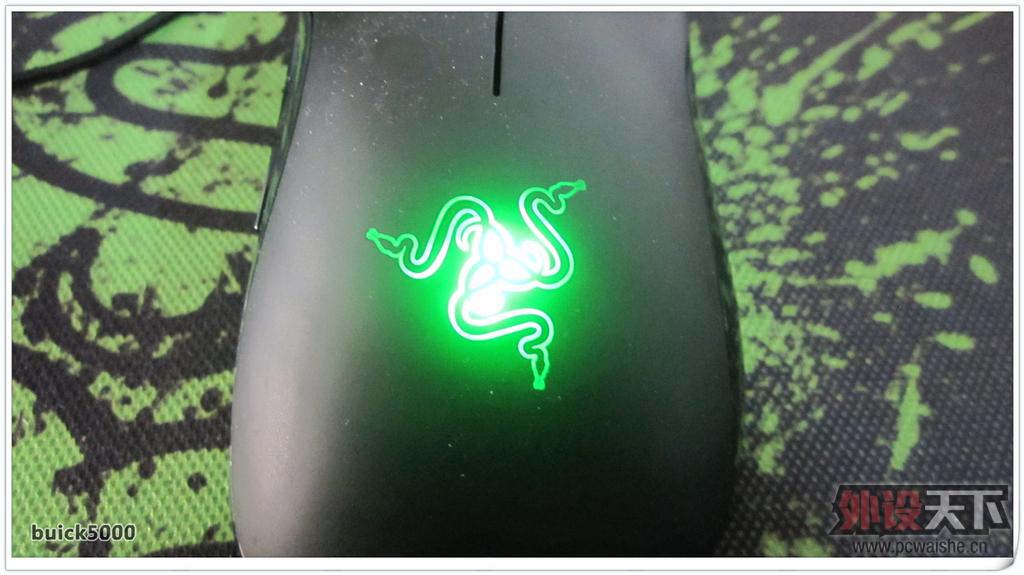

LOGO呼吸灯

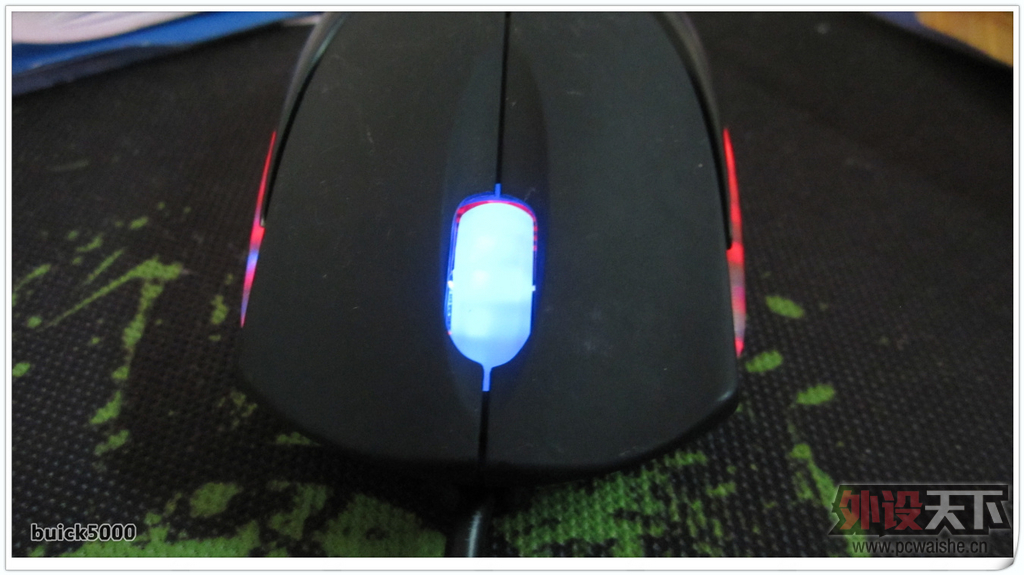

来个前脸看看


呼吸灯暗了。。。

---

       写完了，累死我了。唉，版主可怜下给点技术分吧，还差1分呢，能拿个勋章了，呵呵！其实我也是新人，焊接的技术也是最近才挖掘的，因为个人比较喜欢动手。另一个金环已经打磨了，打算喷成全白的，到时候再上图，谢谢大家支持。帮顶的提前恭祝圣诞快乐，全家幸福！！

by buick5000  2012.12.13 19:45

buick5000

换LED

---

换LED是个技术活。首先拆除LED有点难度，因为针脚比微动的要细，其次焊锡也比微动的要小很多，所以在吸锡的过程中注意要少量多次，不可能一下子就全部吸除的。还有一个需要注意的是，LED的正负极不要搞错了，搞错就不亮，需要重复再操作一遍。

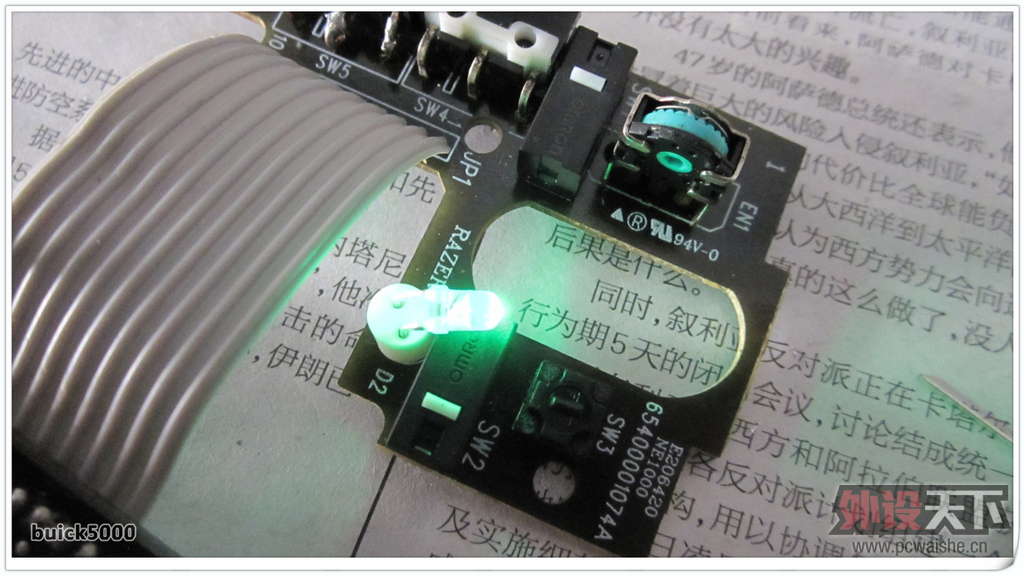

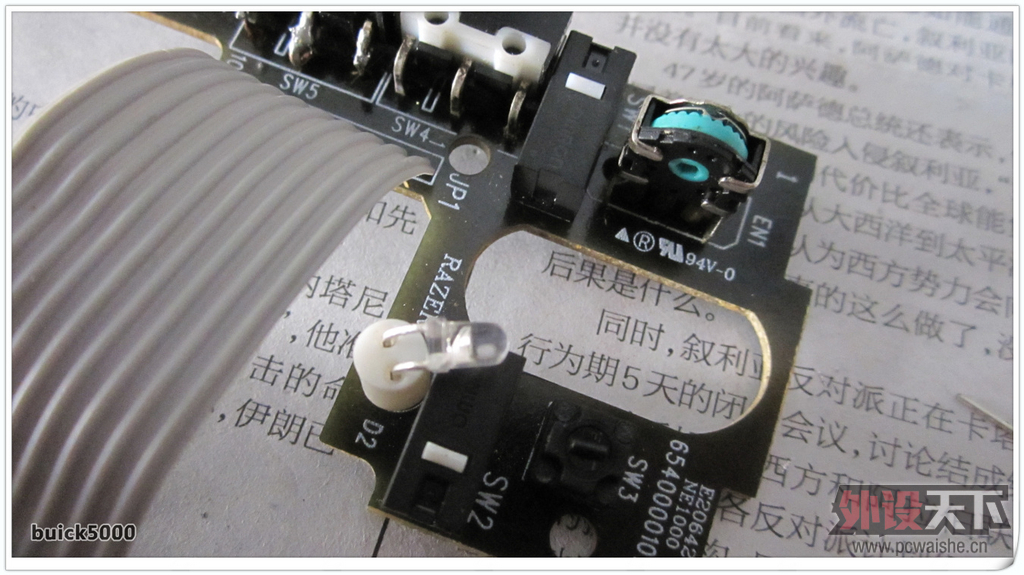

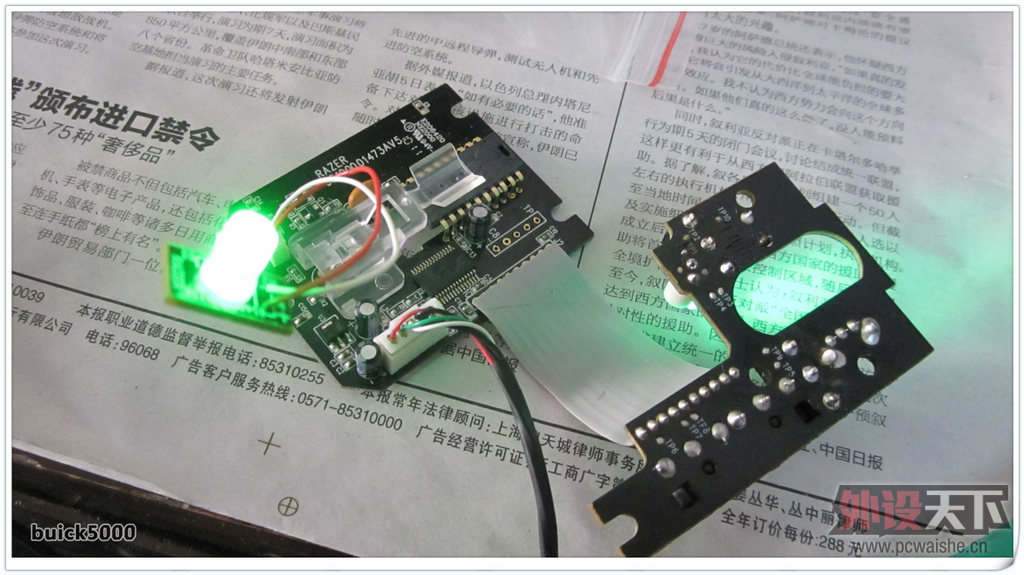

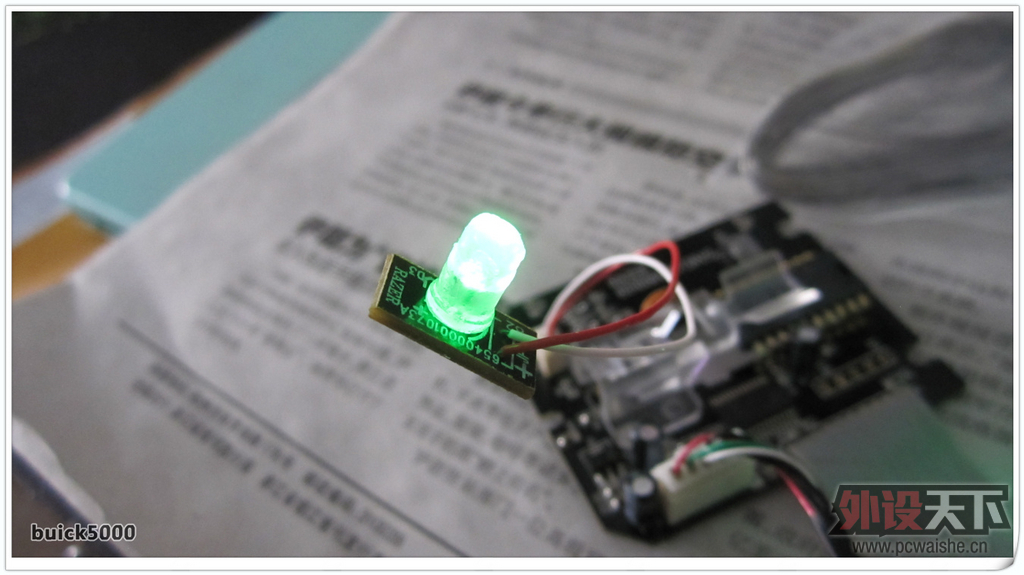

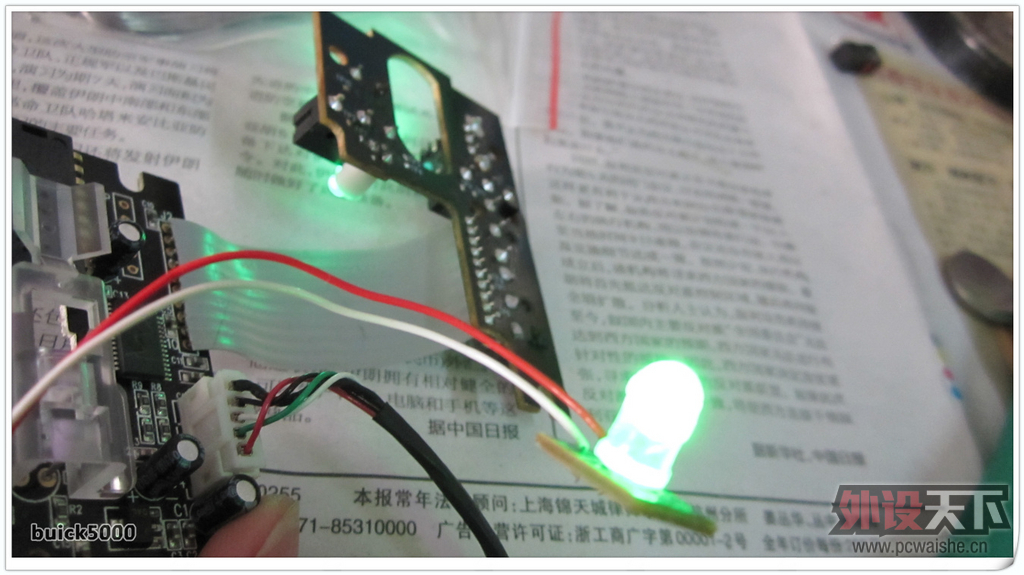

过程没拍摄，这个是已经换好的LED，换成绿色的了。滚轮用的LED是3mm的。


蝰蛇的呼吸灯，因为不是透明的，所以需要自己改造一下

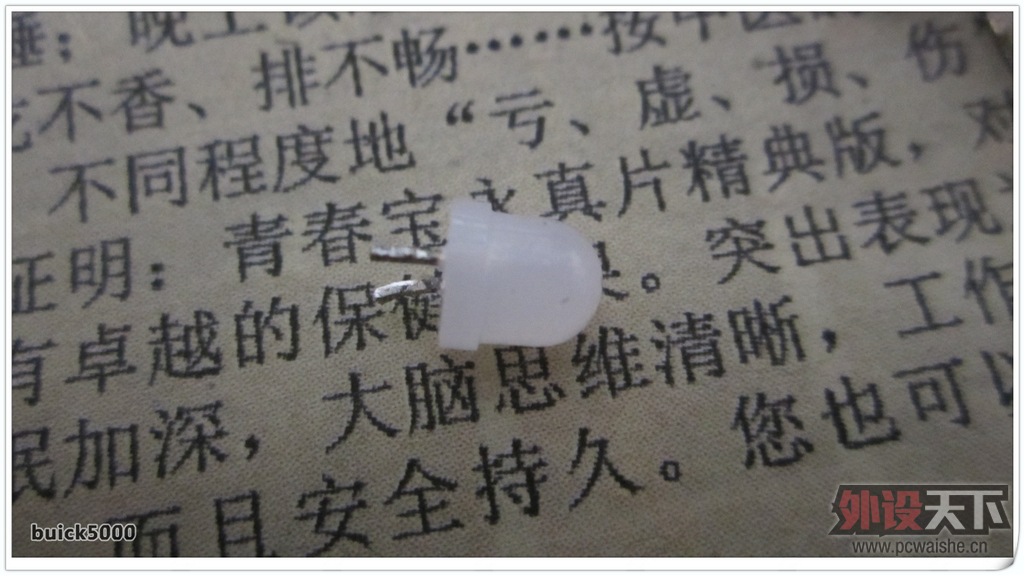

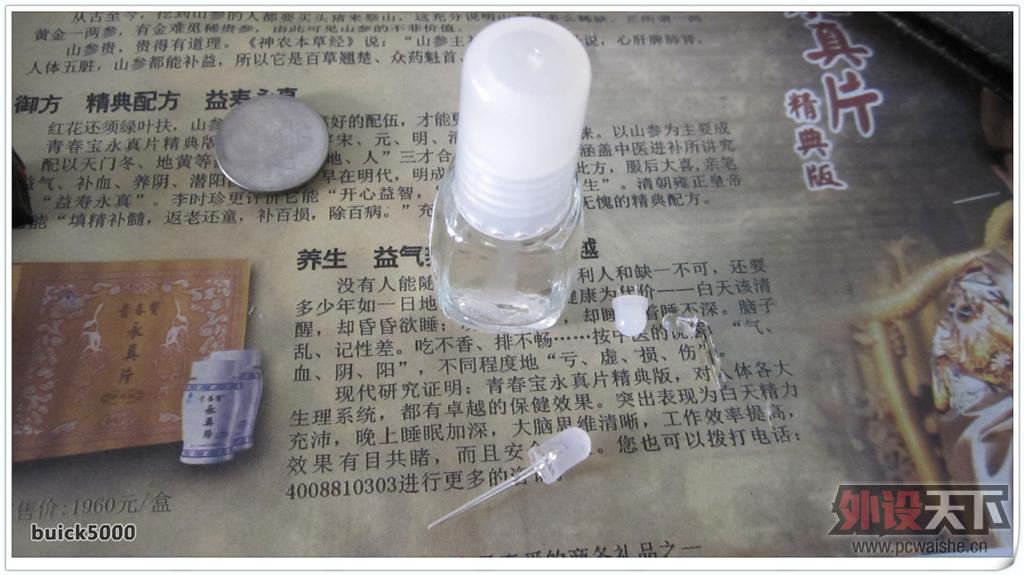

买了瓶指甲油，呵呵，涂抹后一吹就是这个磨砂效果了


是不是差不多啊，其实这里不改造的话也可以，因为是我出于尽善尽美考虑的

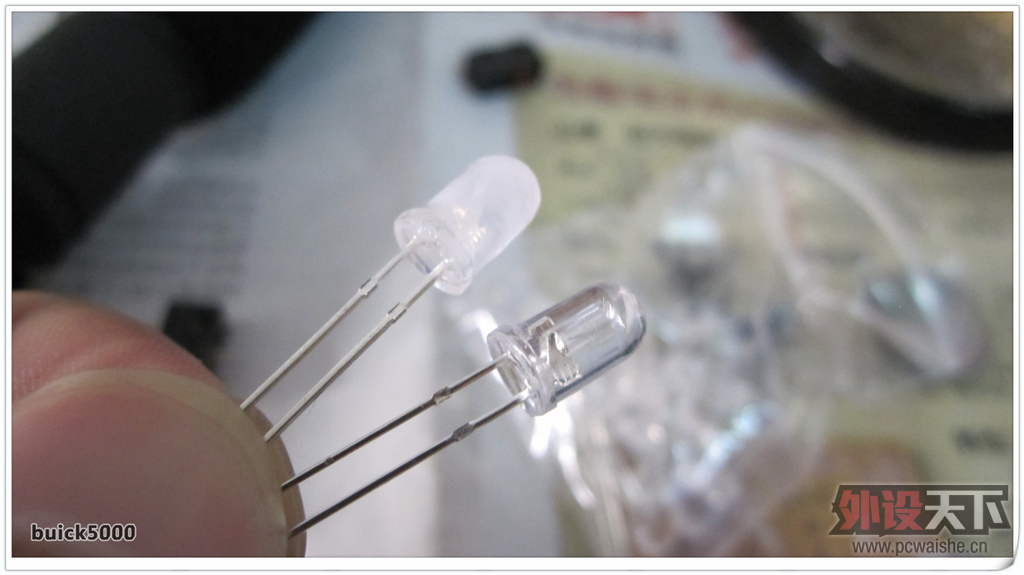

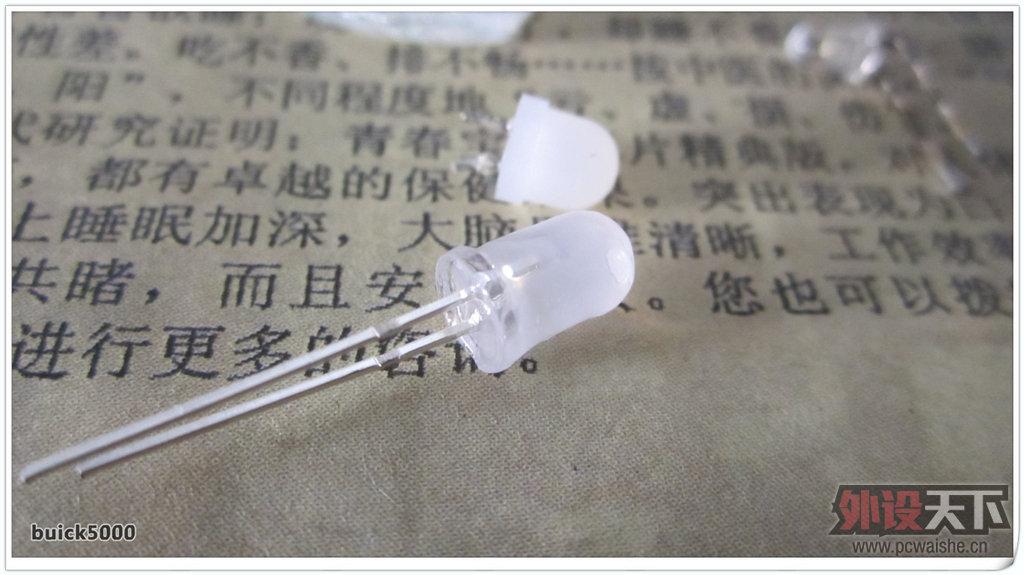

对比下，透明的LED和改造后的LED


焊接过程大同小异，这里就不再重复了。只要记住，小心谨慎，另可多花时间也不要一劳永逸


呼吸灯跟滚轮LED都已经更换成功


原版的呼吸灯跟我这个有点不同，长度有点不一样，不过没关系，蝰蛇上盖的那个孔可以捅进去的。

---

附带金环改造后的效果

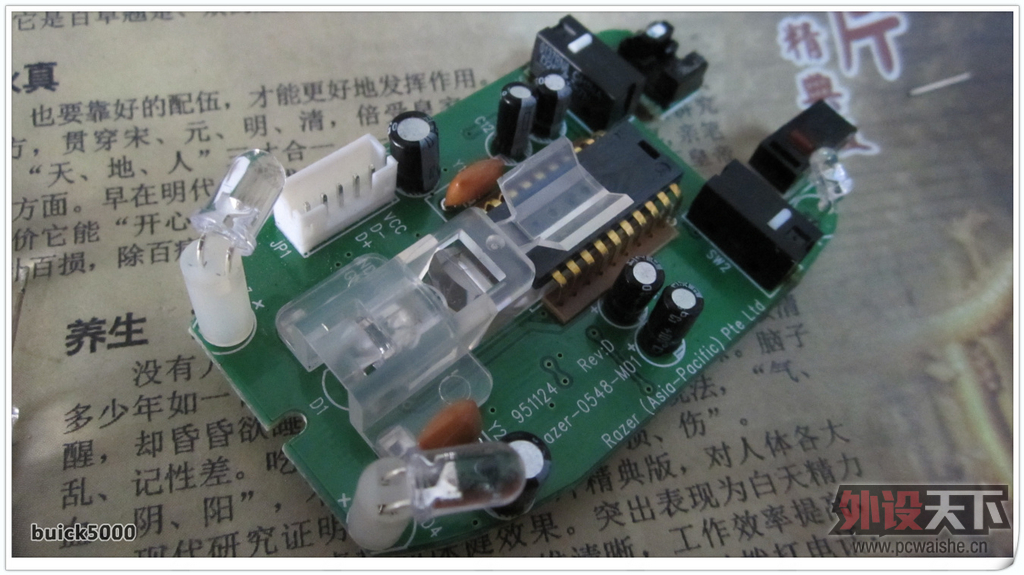

YLJ金环的主板，自己清扫过，看上去蛮干净的

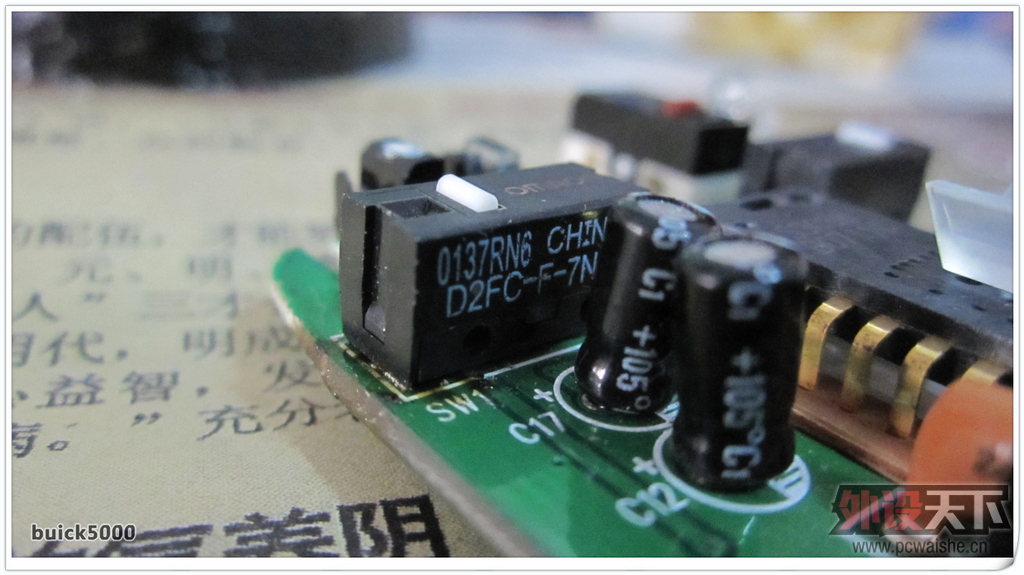

换上了7N微动，大众级别的，呵呵

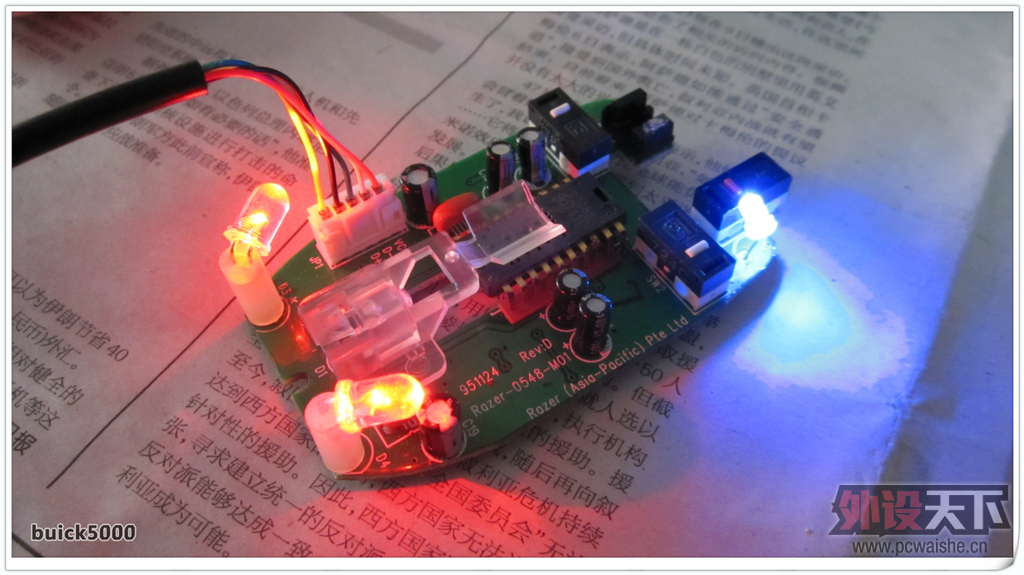

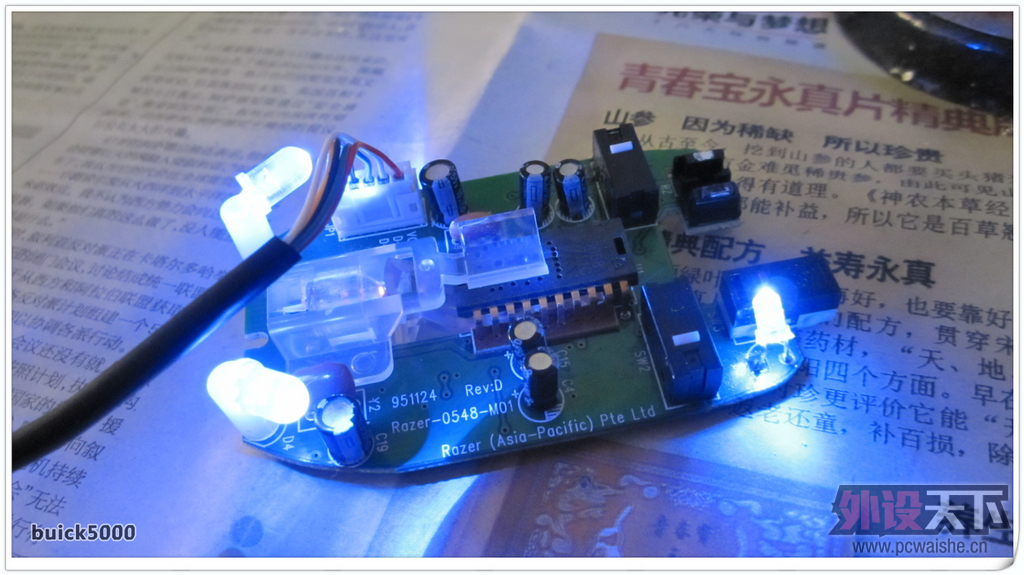

已经换成蓝色的LED，蓝色很骚气啊

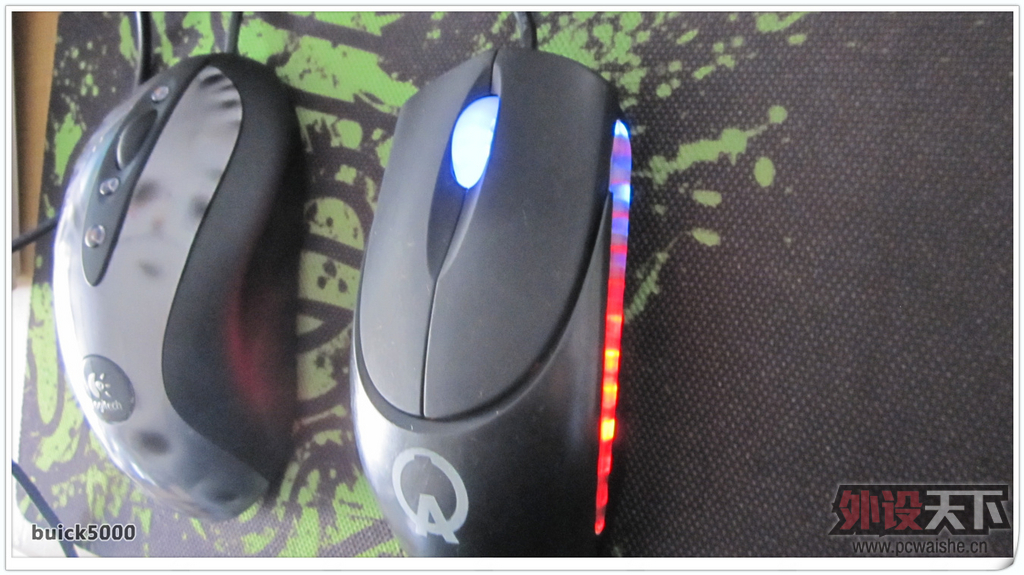

另一个改的是滚轮蓝色，胶条红色，有点警灯的效果啊，红蓝相间


焊点貌似原厂，这个技术活一般人可掌握不了哦

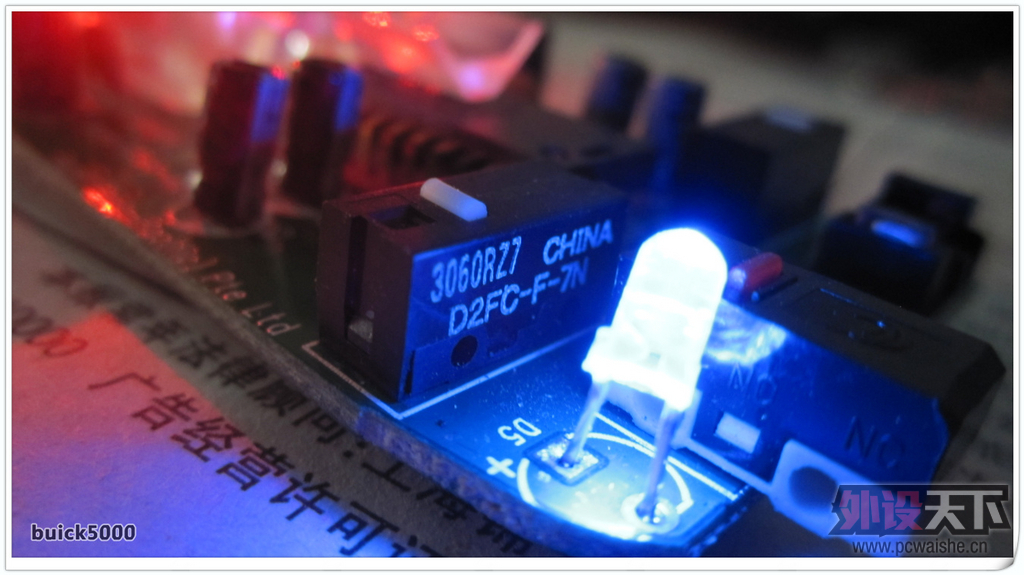

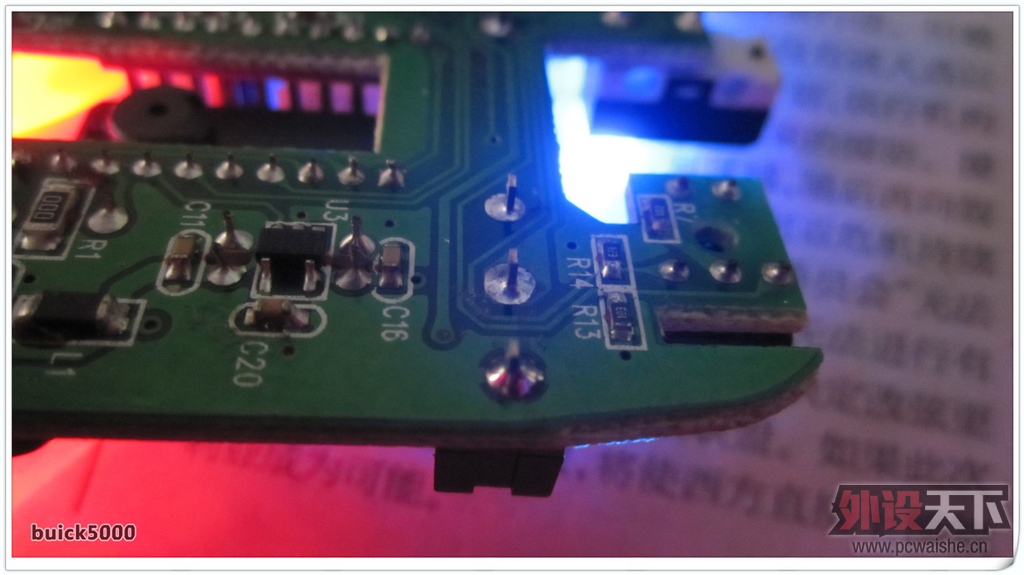

在LED的照射下，微动显得更加真实了

buick5000

换微动：

---

直接铺上报纸在桌子上，开始了。。。

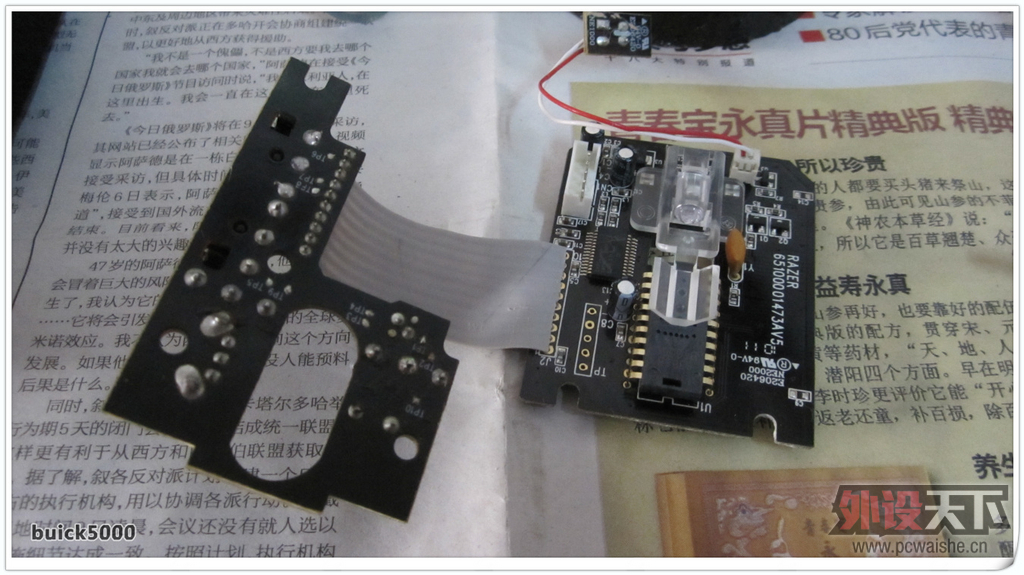

YLJ蝰蛇的主板，侧键老板已经帮我换好了，这个由于是长脚的微动，有点困难。所以焊接得有点难看

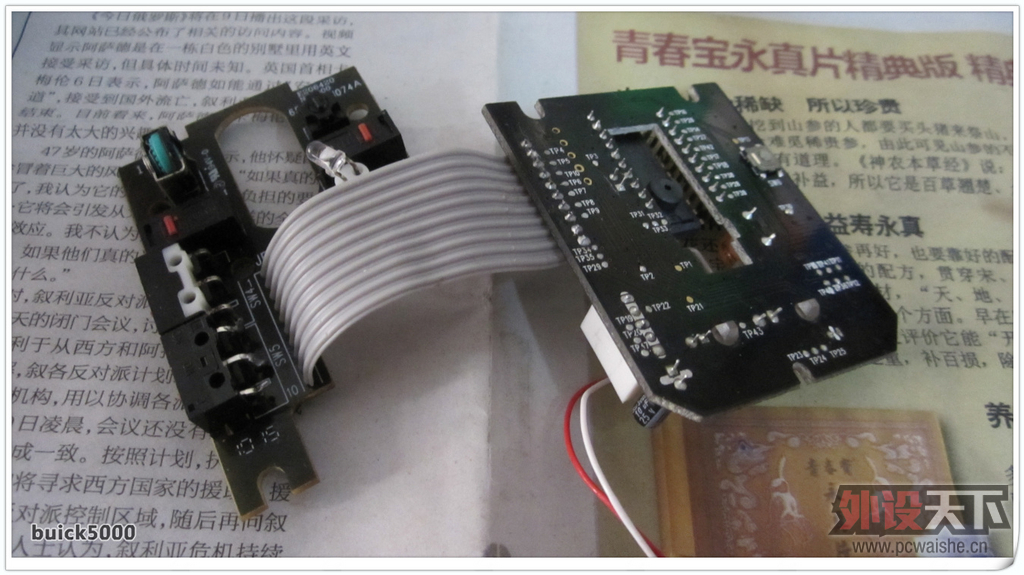

蝰蛇内部的连接线很容易断的，新人拆蝰蛇的时候要特别小心。我这里因为老板帮我已经焊牢固了，所以怎么搞都不会断开的，这里需要感谢下老板

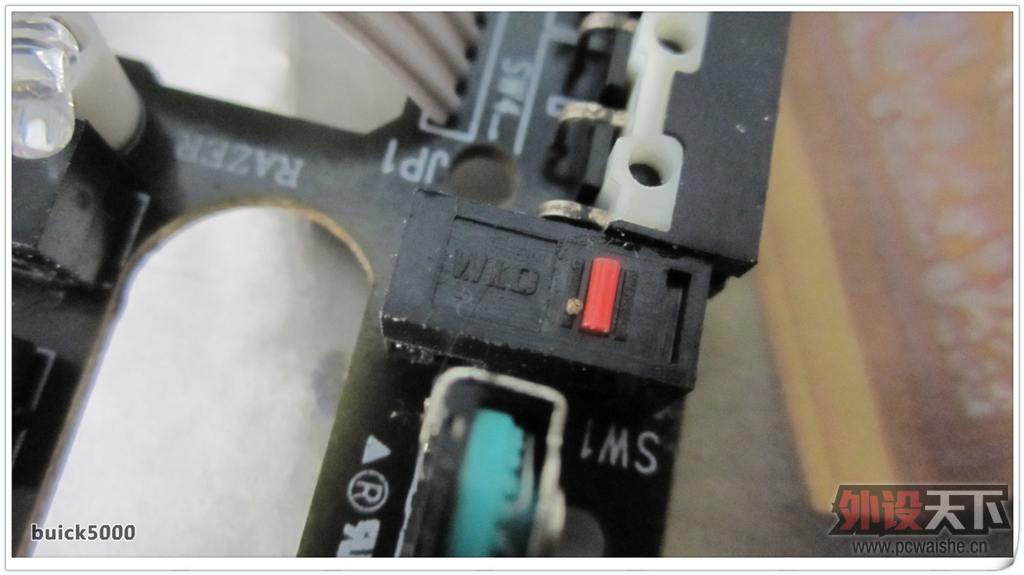

老板帮我换的OTM微动，貌似没听说过。谁知道给科普下？

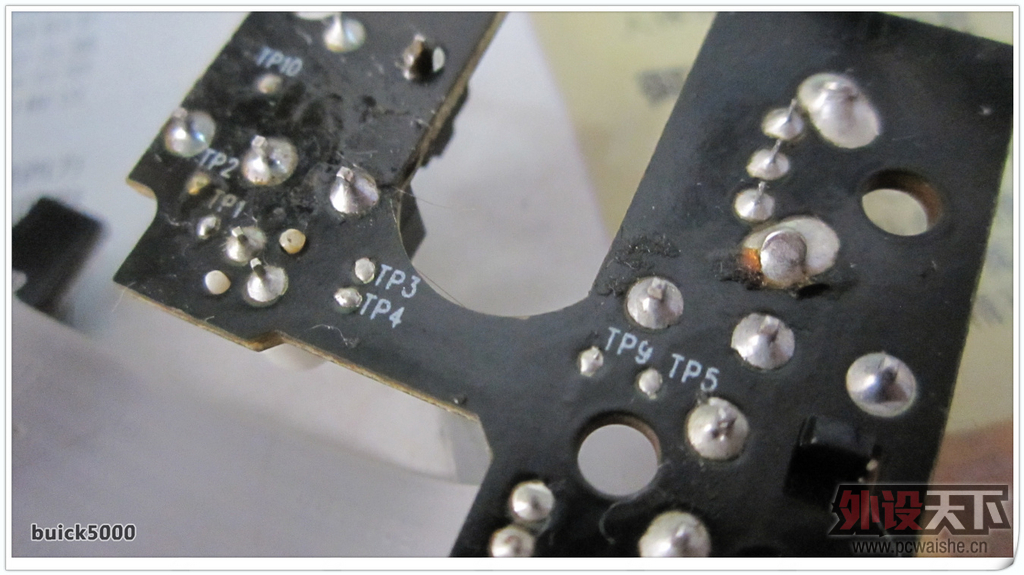

YLJ的主板有点脏，但是不影响使用。老板的焊点很饱满，跟原厂似的，焊接得很漂亮，就是松香搞得有点多了


因为一手拍照一手焊接，一个人搞不来，所以具体的步骤就省略了。需要注意的是：电烙铁靠近焊锡后，就可以同时把吸锡器对准针脚然后就可以吸除了，假如吸得不是很干净，可以重复此步骤。这里是已经除去焊锡后的微动针脚，宝工的吸锡器很给力啊。


去除焊锡后就可以用镊子把微动拆掉了，有些时候微动的针脚跟焊盘夹得很牢固，需要用力才可拆下，这里需要注意，不要太用力了。

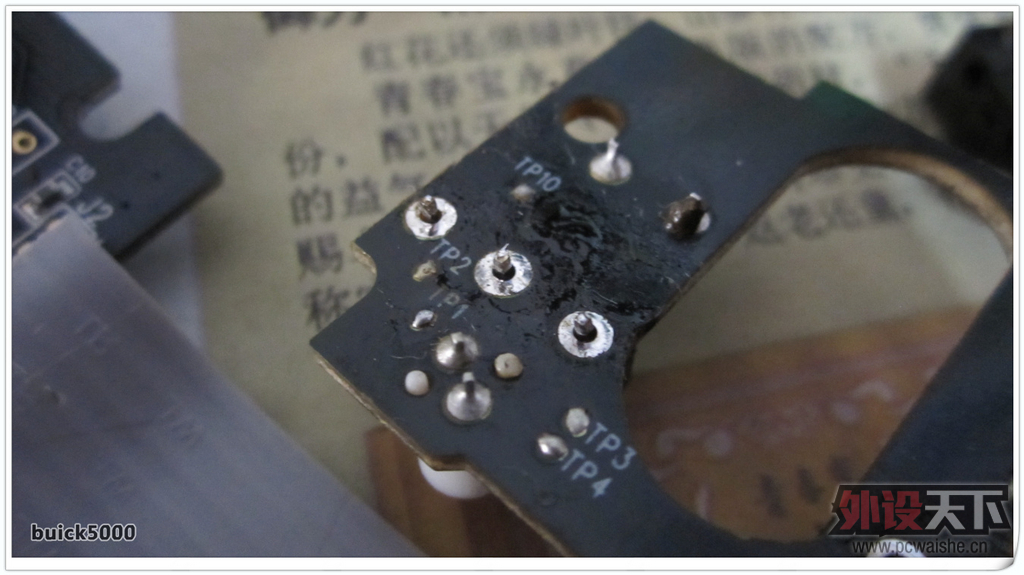

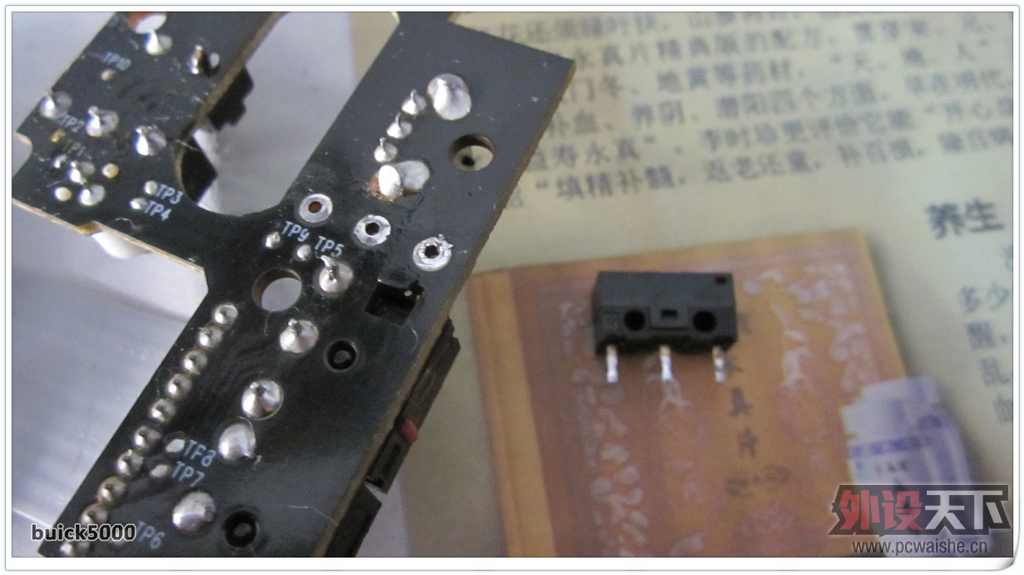

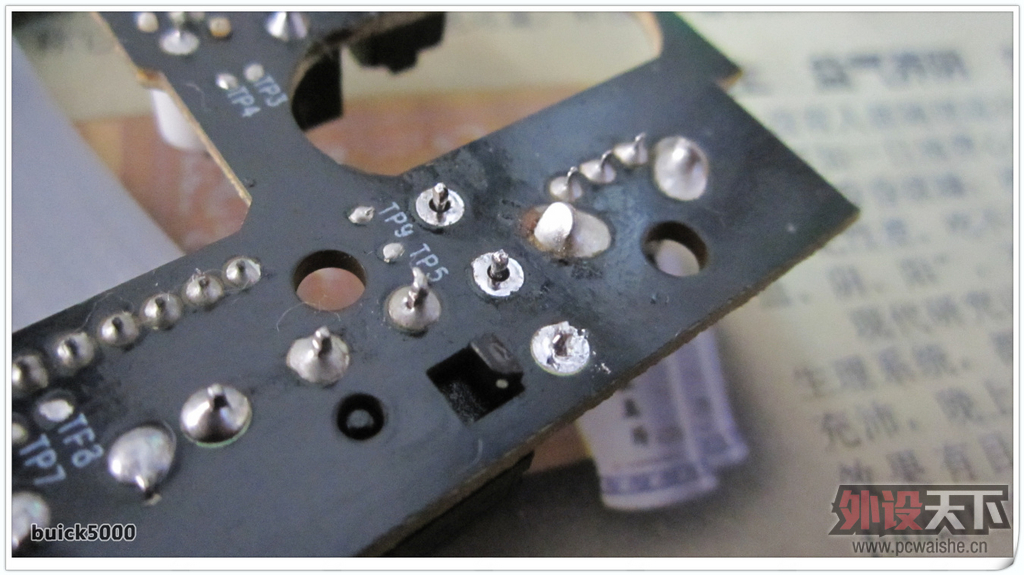

微动已经拆下来了，请注意图中的焊盘，吸锡到这里就可以了，有些新人不知道，以为这个也是锡，搞得直接连焊盘都拆除了，那就得不偿失了。


同样方法吸除另一个微动的焊锡

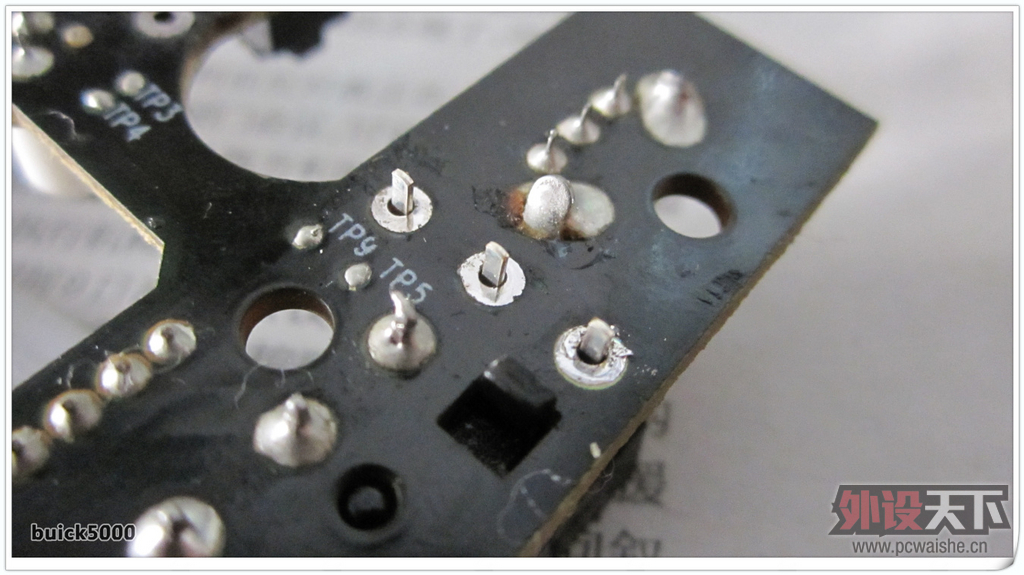

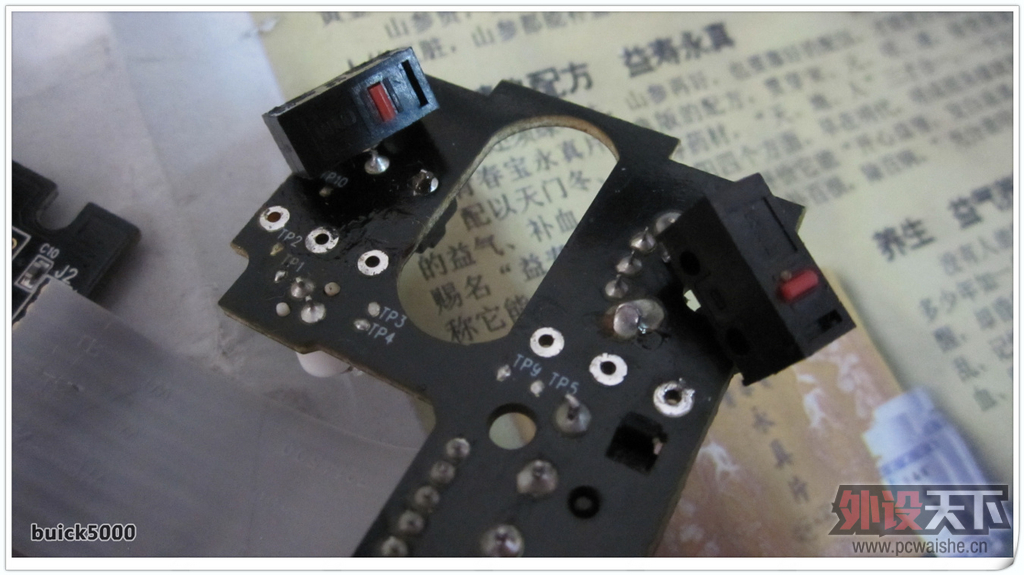

好了，两边的微动都已经成功拆除了。焊盘也平安无事，呵呵

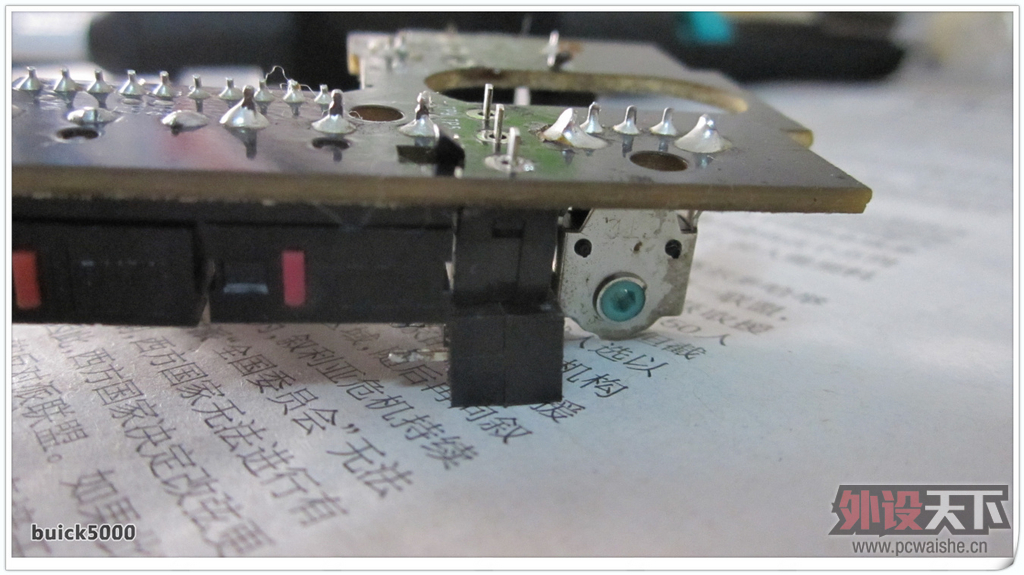

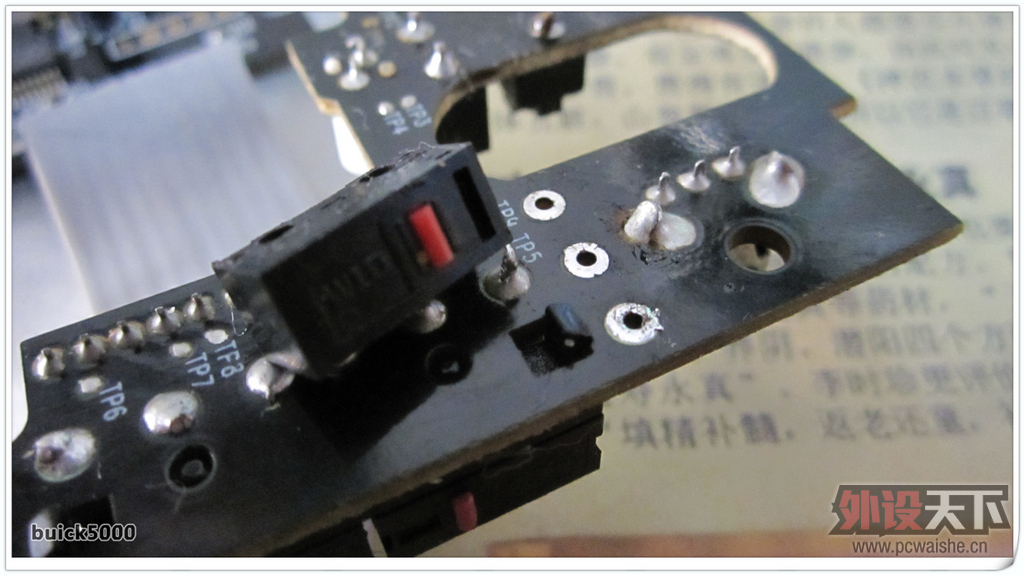

现在安装全新的7n微动，这里要注意下，尽量保持PCB的平衡，底部垫个旧微动就很好了。


注意观看，三个针脚全部插入焊盘，用手再压实，尽量的往下压。

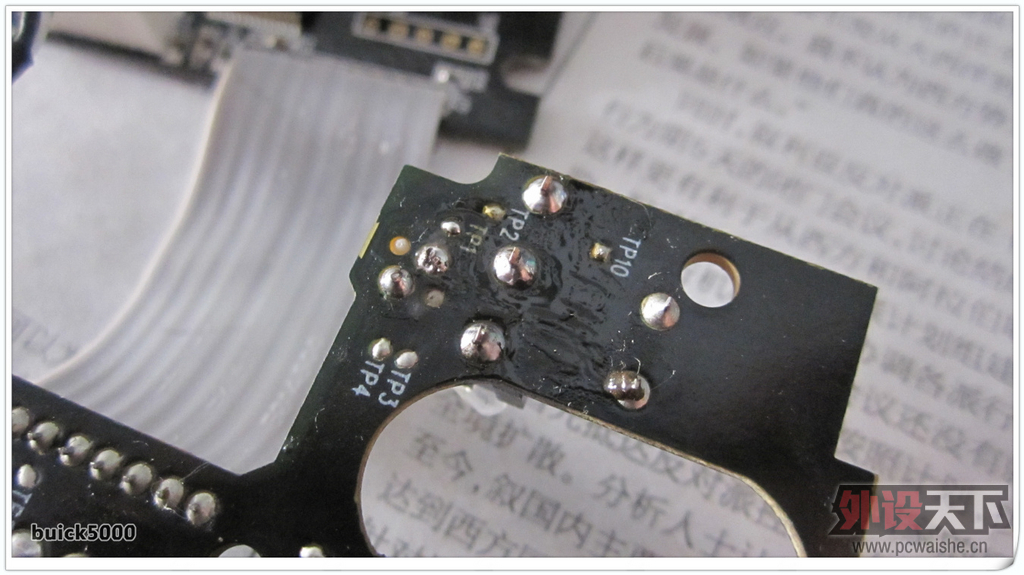

然后就是焊接，这个过程无法拍摄。需要自己去体会了，多焊焊就可以焊出我这样的效果了，呵呵，跟原厂有得一比了。

sqsydws

我顶！ 要是垃圾巨蝮蛇出不去 我准备也折腾一下

fansy0916

滚轮可以换成曼巴的，就更像2013了

study

还是吸锡器好用
