新人加入外设天下，今天就给大家带来一个老物，775时代的散热器——利民IFX-14。

IFX-14包装与附件：

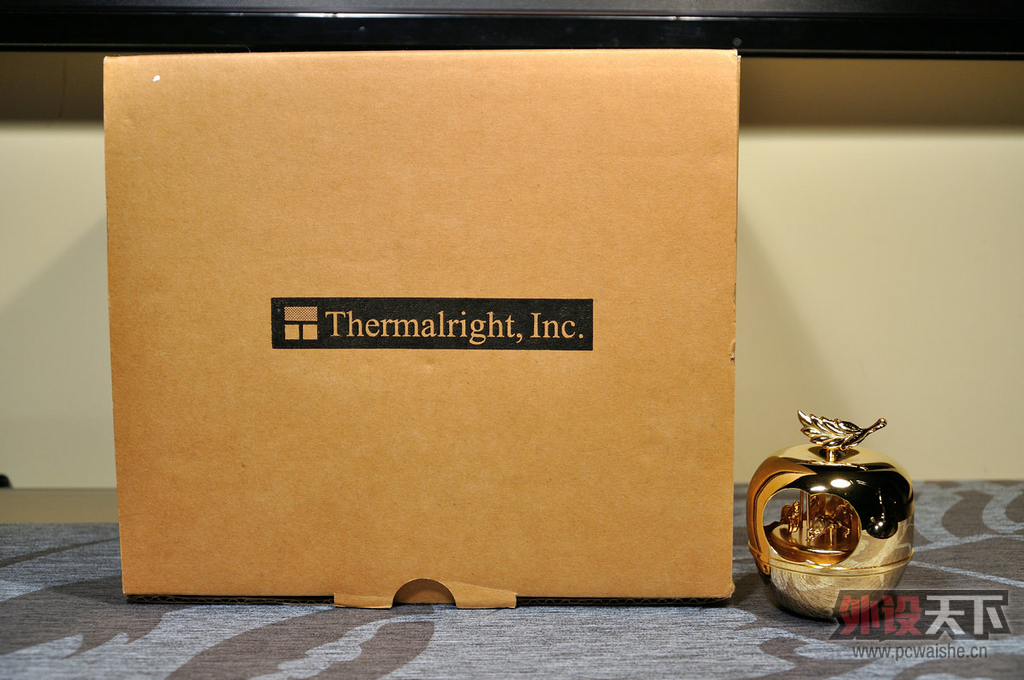

IFX-14采用的是利民传统的工业风格纸盒包装。

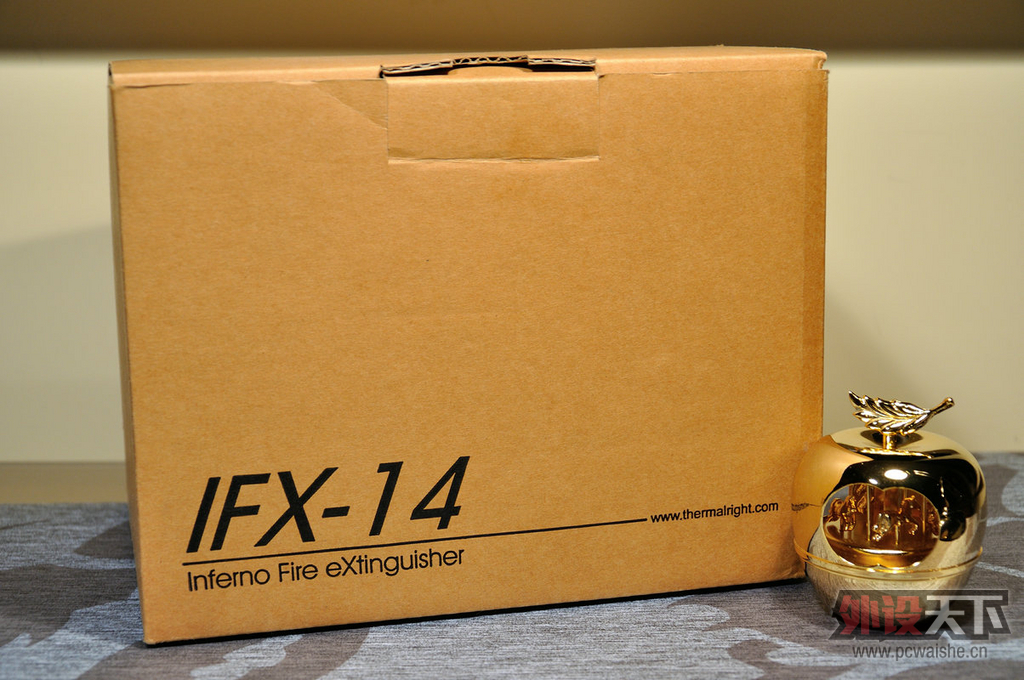

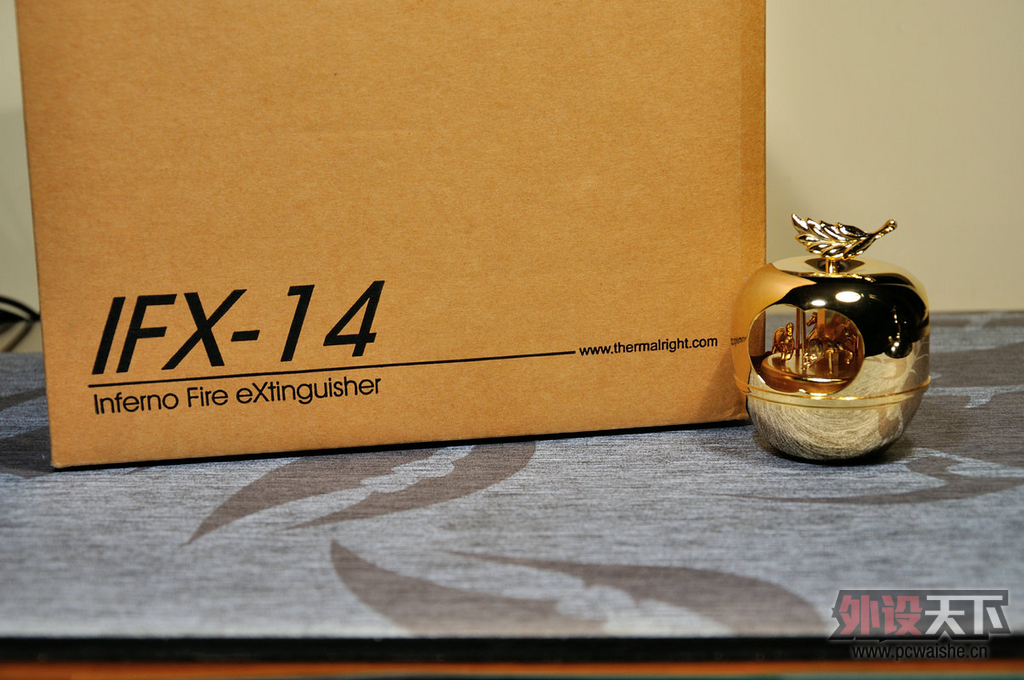

纸盒正面的印有散热器的型号，包装虽然不华丽，但是简单大气。

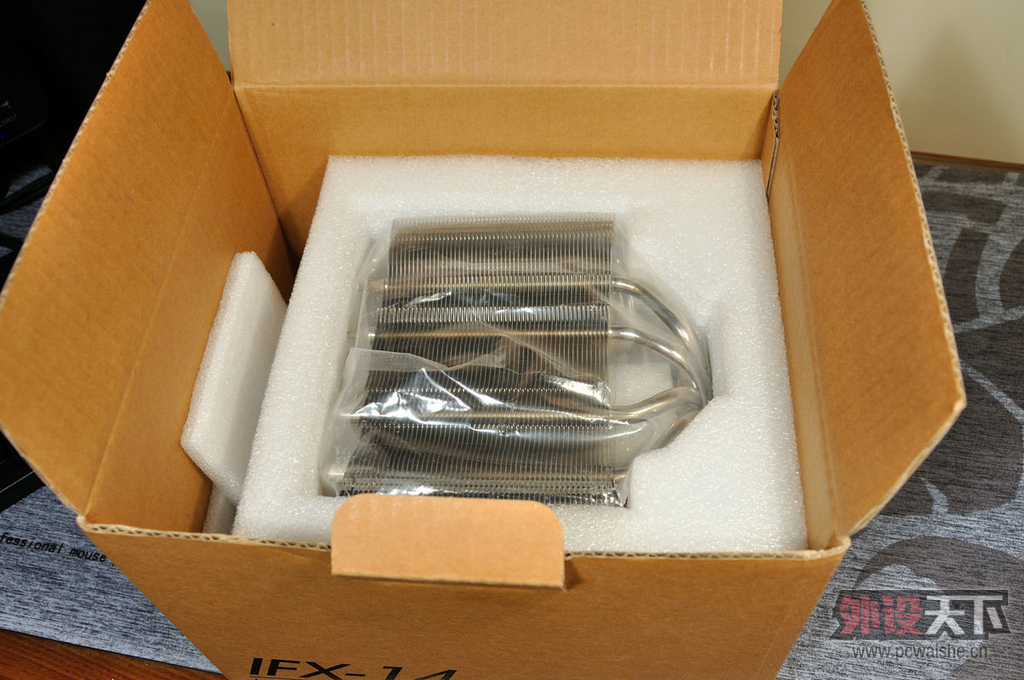

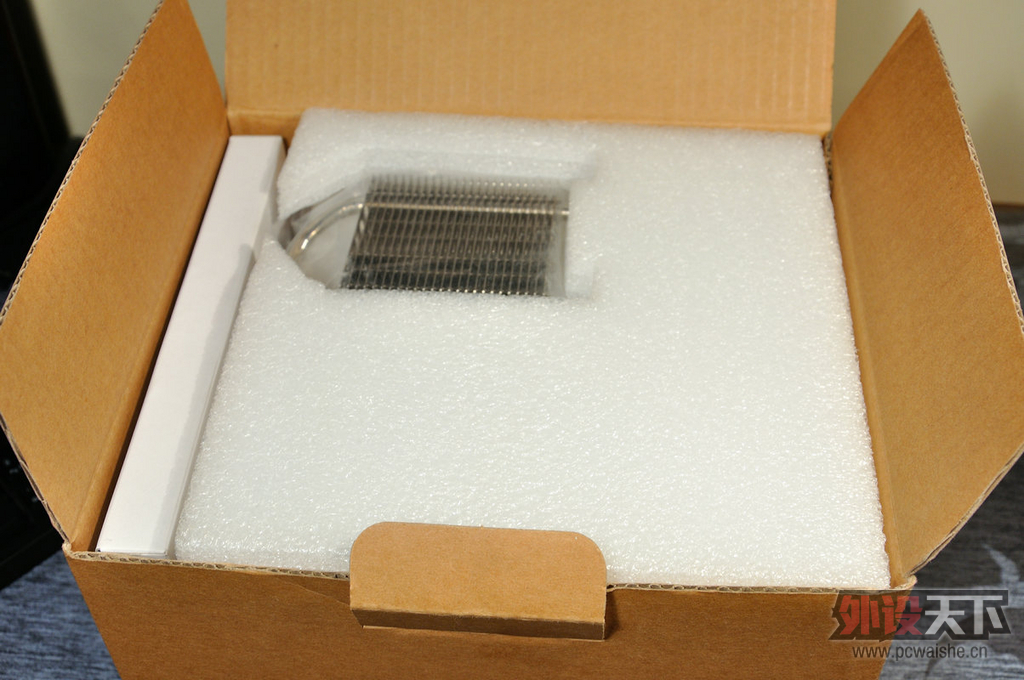

打开纸盒就可以看到一个小塔映入眼帘，所以这次分享给大家的是带背板散热器的IFX-14完整版哦。


取出小塔就可以看到散热器本体了，整个内部包装与银剑相当相似。

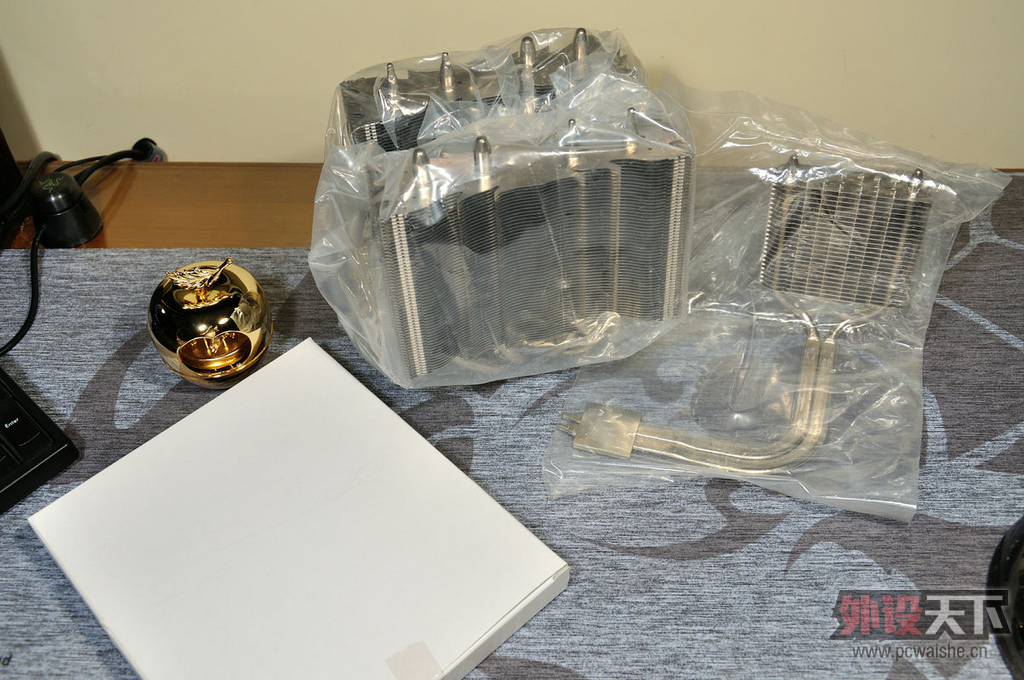

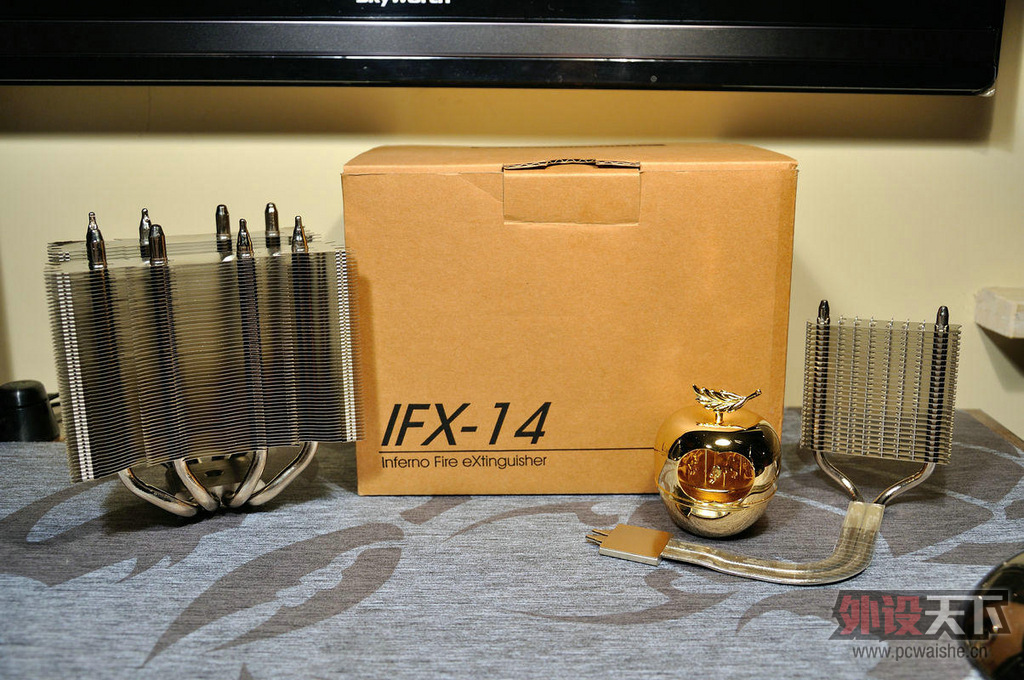

IFX-14主要包括散热器本体，辅助散热小塔，扣具盒三部分。

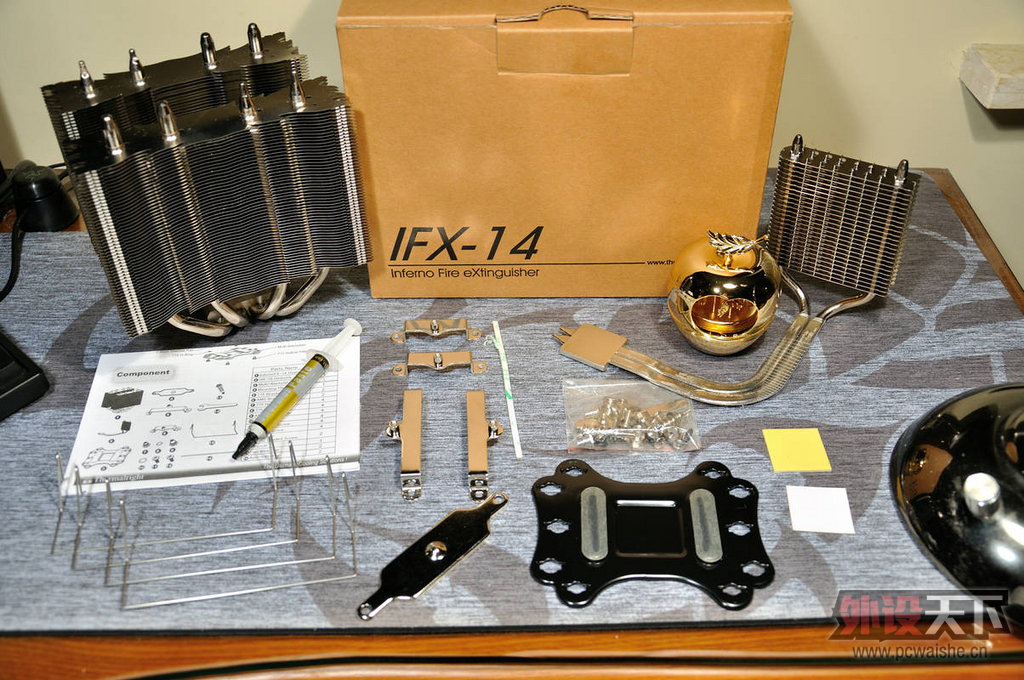

IFX-14的附件盒中有说明书，额外的小塔，散热器扣具，主板背板，风扇减震条，导热垫。散热器没有标配风扇。


扣具支持AM2和775平台，扣具甚至都不支持1366，从这点我们就看出这是个多么古老的产品。

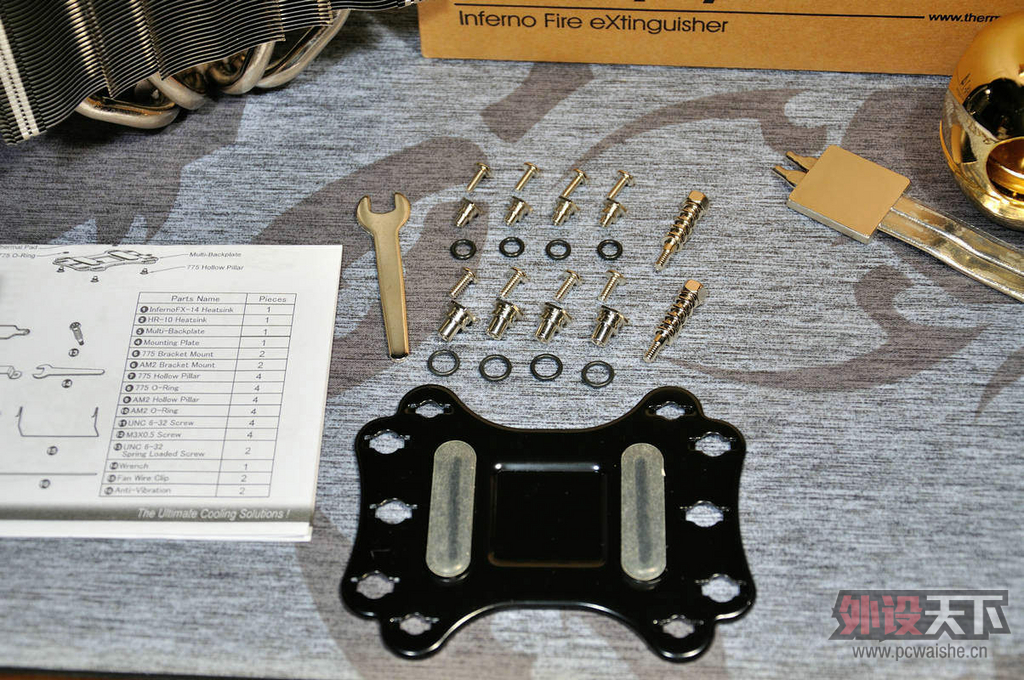

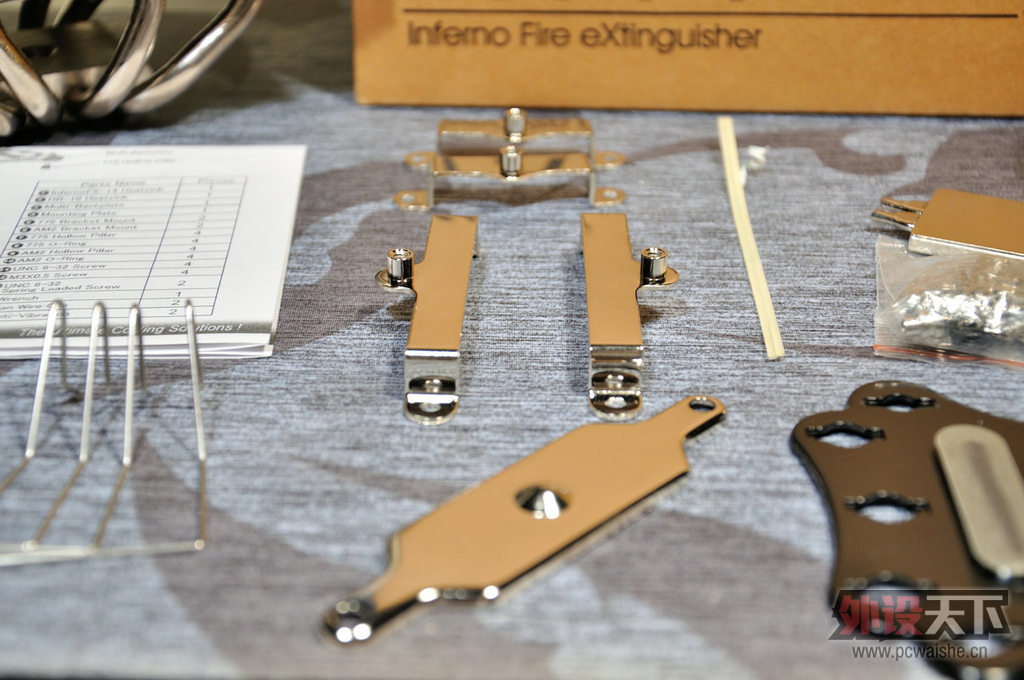

扣具中的背板和其他螺丝如下图，不难发现这套扣具主板背面部分采用的部件，跟采融现在的INTEL扣具非常相似。从这点也可以看出两家的血缘关系。

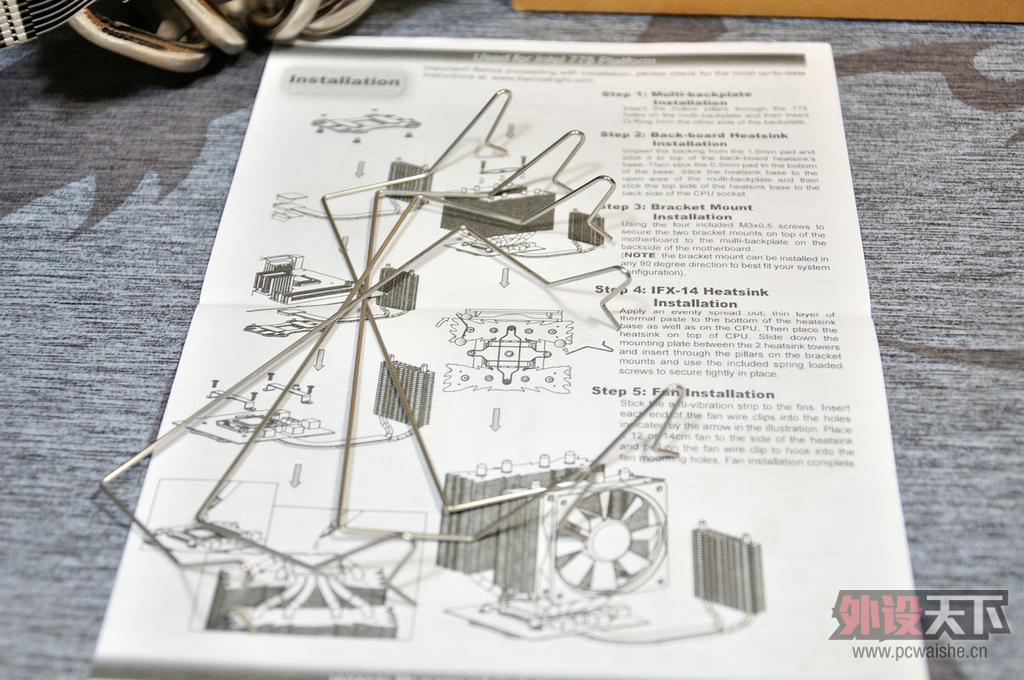

利民早期扣具的安装图，很像是采融INTEL扣具主板背面部分+采融AMD扣具主板正面部分。


散热器风扇采用钢丝扣固定。

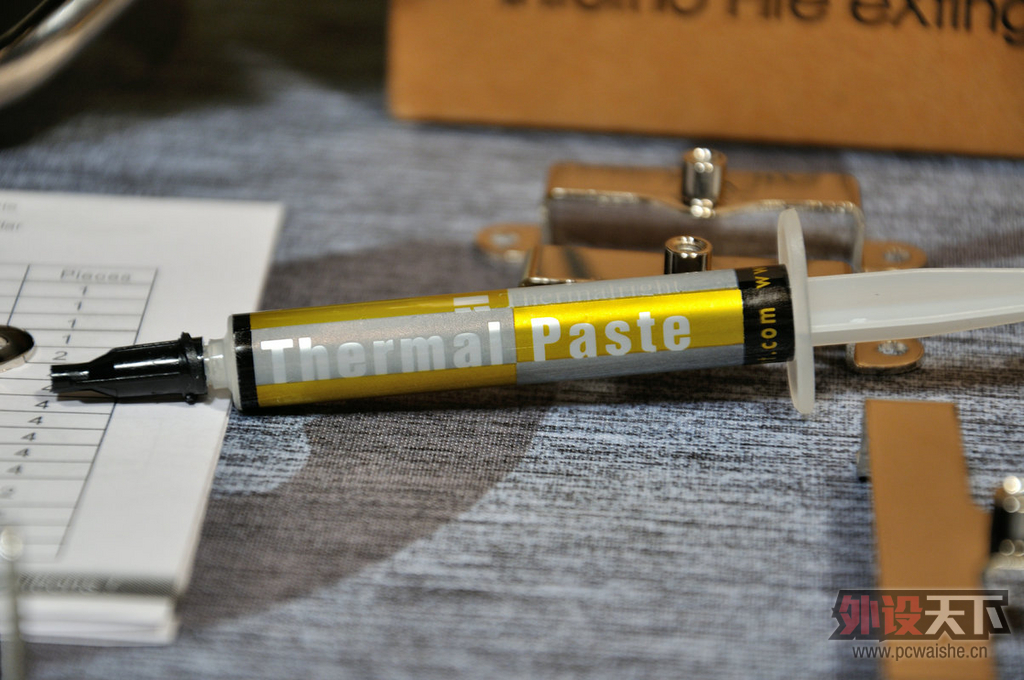

散热器标配一支利民自家的硅脂，具体参数不明。

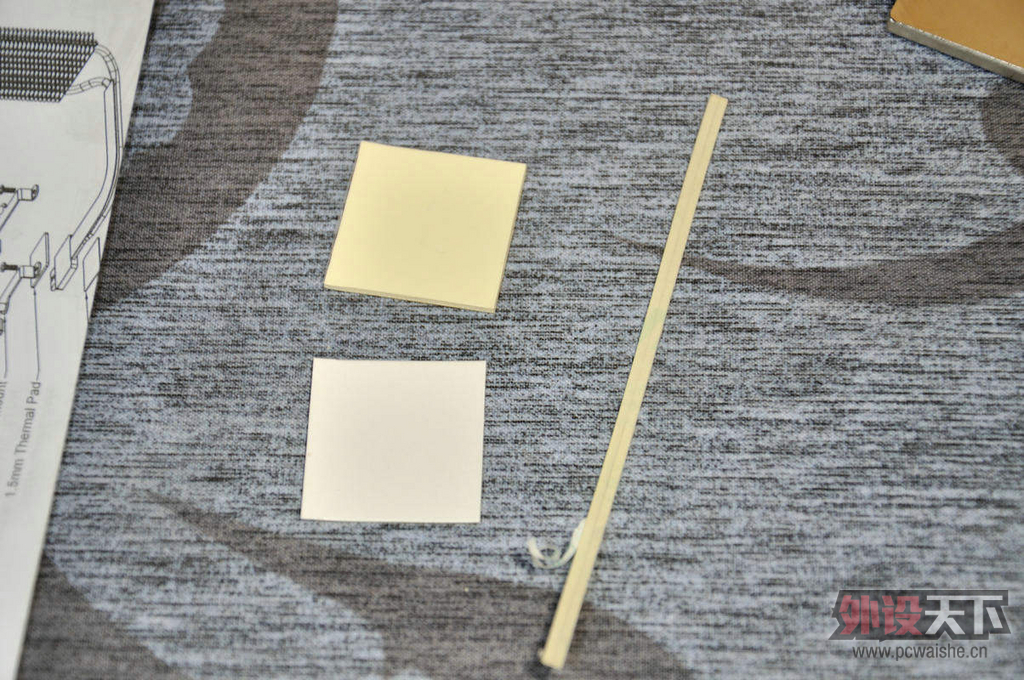

散热器另标配两片导热垫用于主板背面小塔的导热，另附一对风扇减震胶条。


散热器本体图赏：

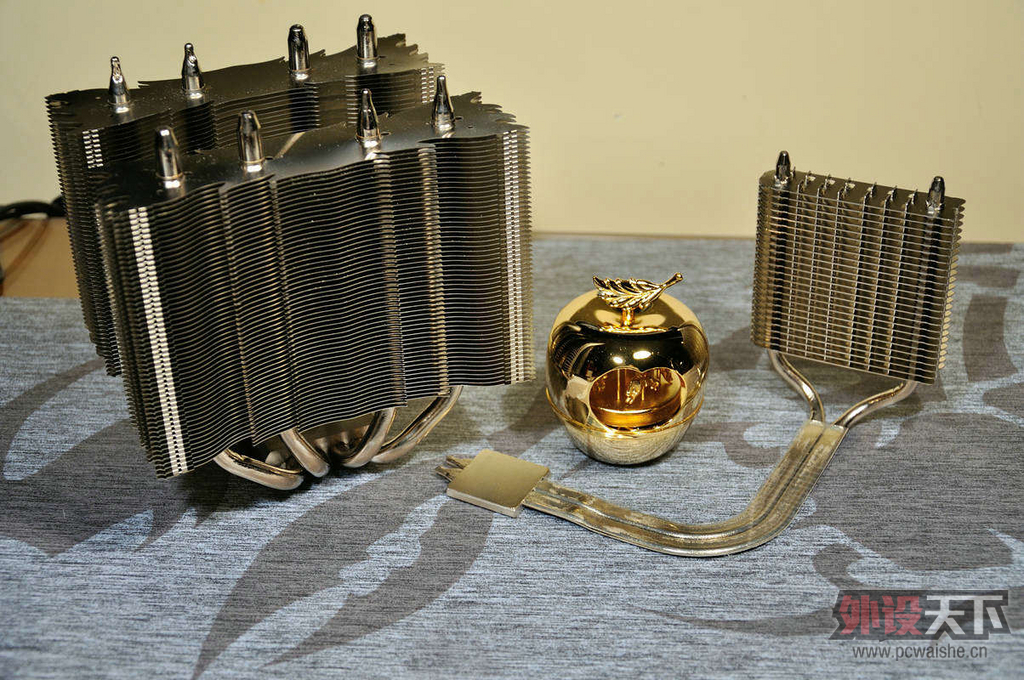

IFX-14分为两部分，除了传统的散热器主体，主板背面还可以安装一个小塔传导主板背部的热量。

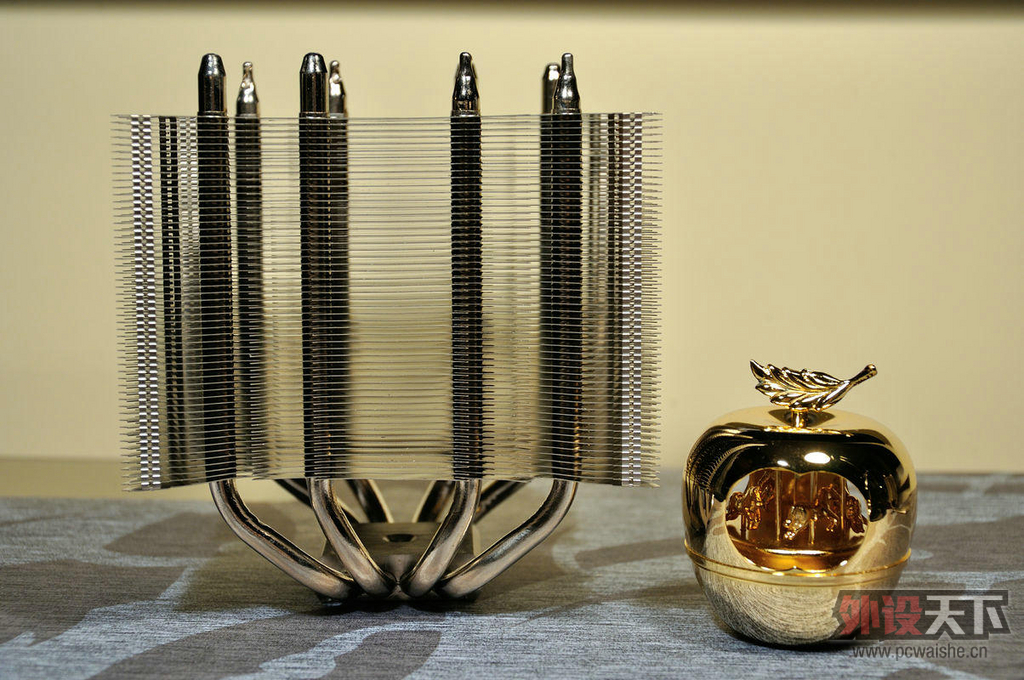

散热器主体采用四热管双塔设计，热管应该是和银剑一样的8MM热管。散热器表面有做过镀镍处理。

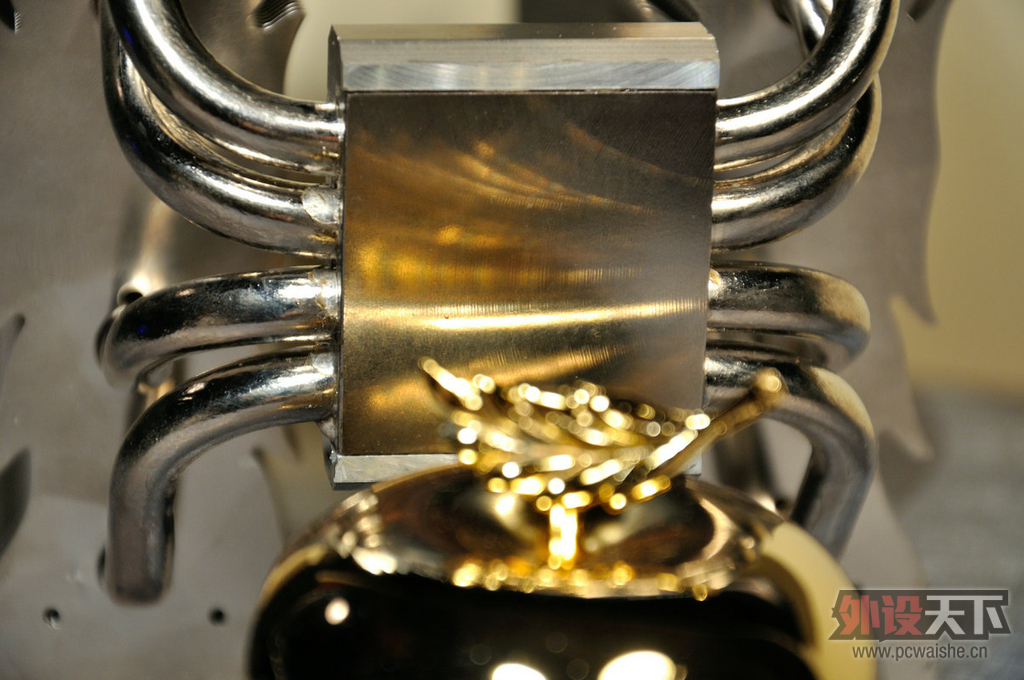

散热器底座采用盘铣工艺，并没有做镜面处理。

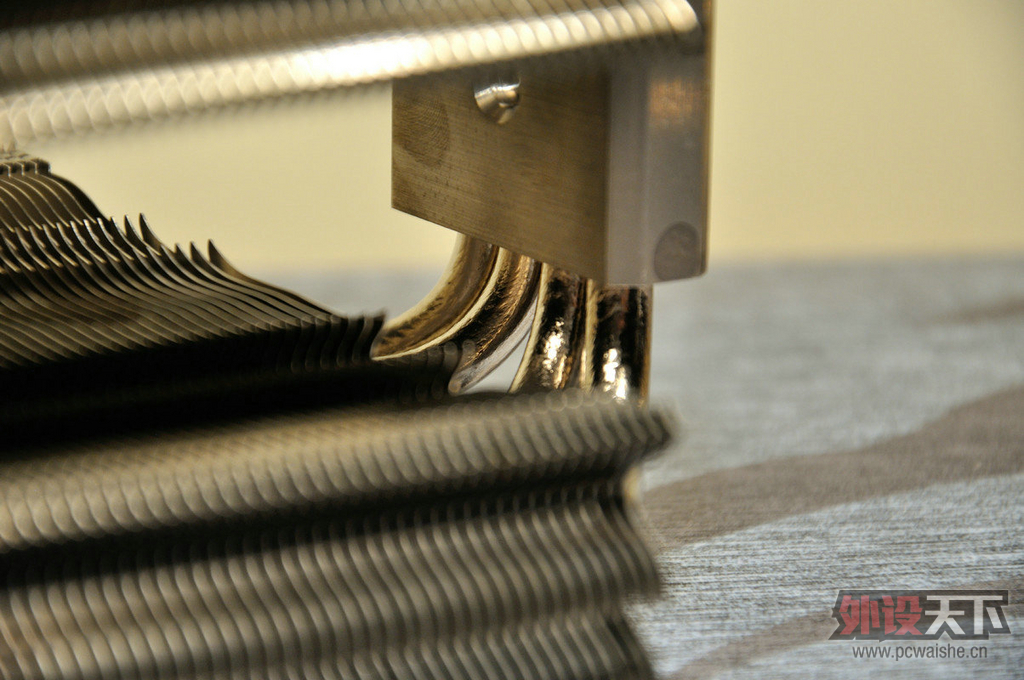

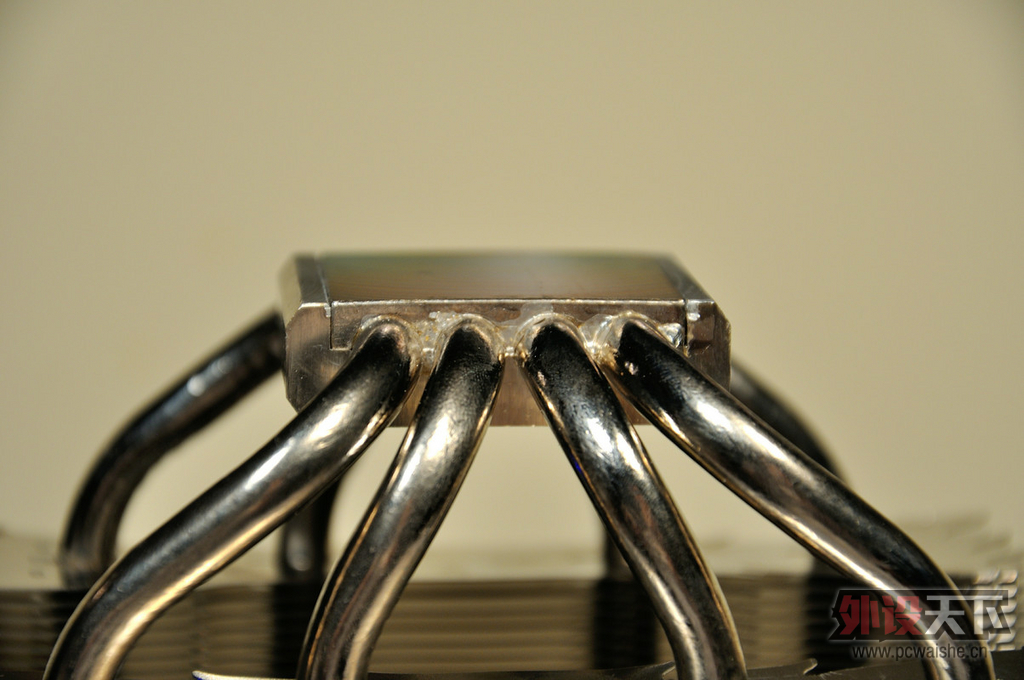

底座与热管之间采用焊接处理，热管和底座之间没有缝隙，但是焊锡溢出比较多，外观受到一些影响。

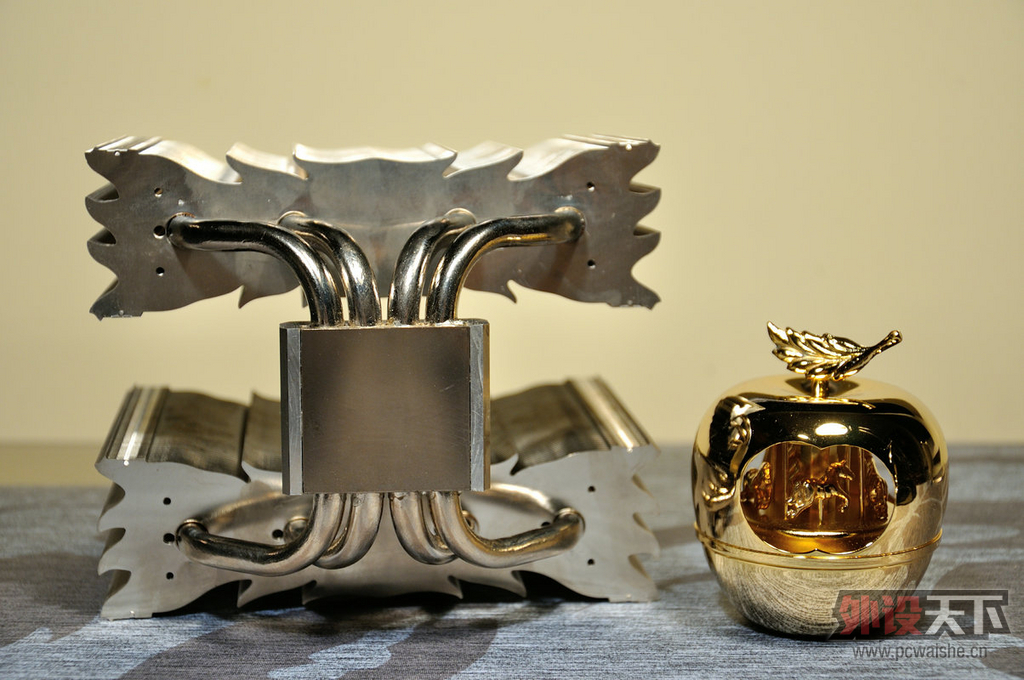

IFX-14热管采用U形分布，4热管等效8热管。


热管弯折做的不错，基本没有凹痕，但是平滑度稍稍差了些。


热管与鳞片之间采用回流焊工艺，焊锡控制的不错，没有明显的溢焊。


除了回流焊，鳞片在每个塔的正反两面两侧各有两排扣FIN。

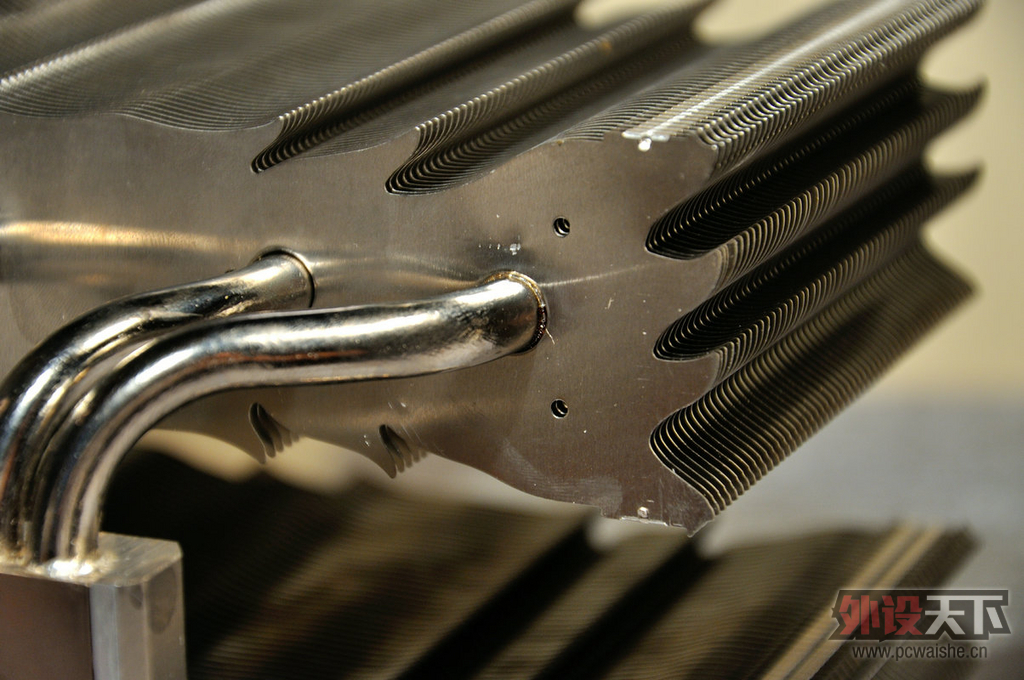

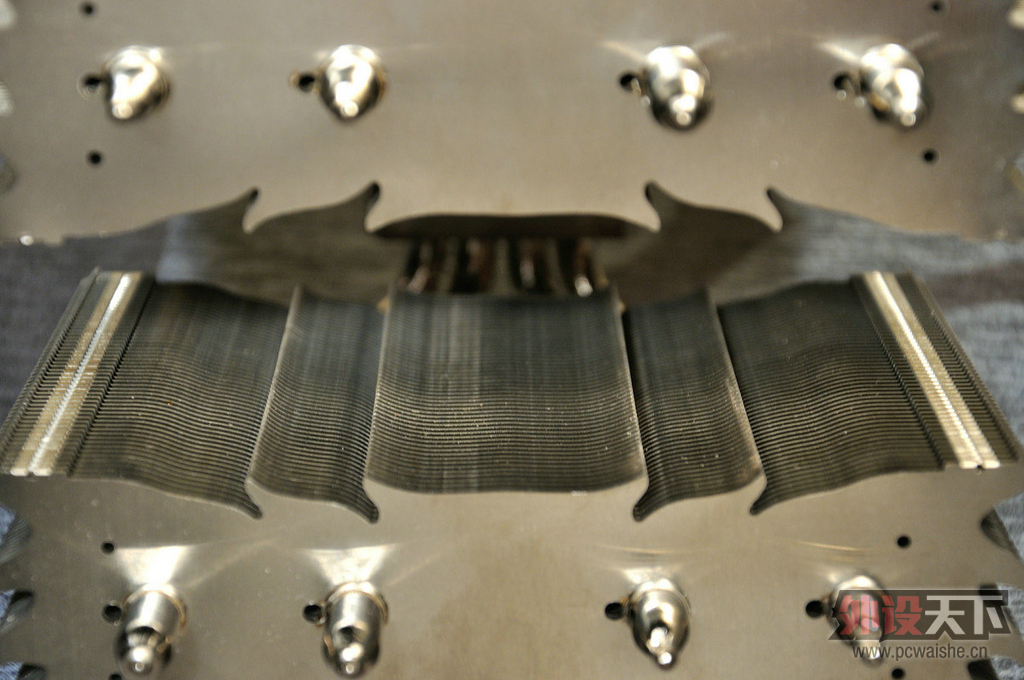

散热器侧面没有做扣FIN，鳞片间距控制的很好非常匀称。整体感觉IFX-14主体的鳞片与银剑的相比偏薄偏软，镀层也比较一般，较容易氧化。

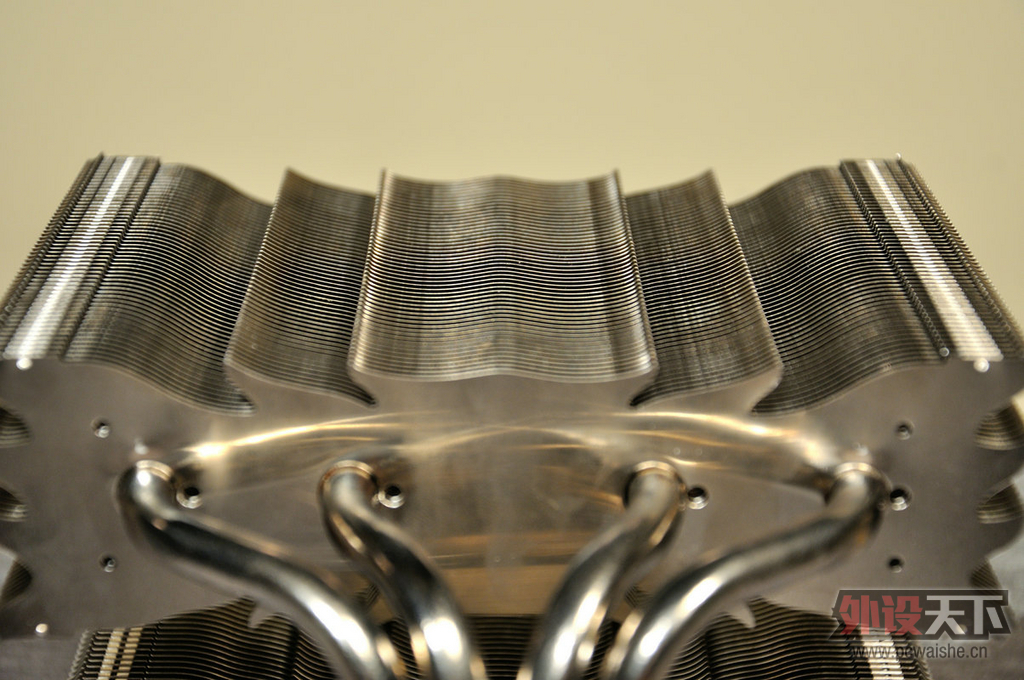

散热器顶盖是一片普通鳞片，没有做额外的装饰。


鳞片两侧可以看到与银剑相似的小孔，可以用来安装固定风扇的钢丝，但是IFX-14上这个孔并没有使用，而是采用了设计更简单的风扇安装方式。

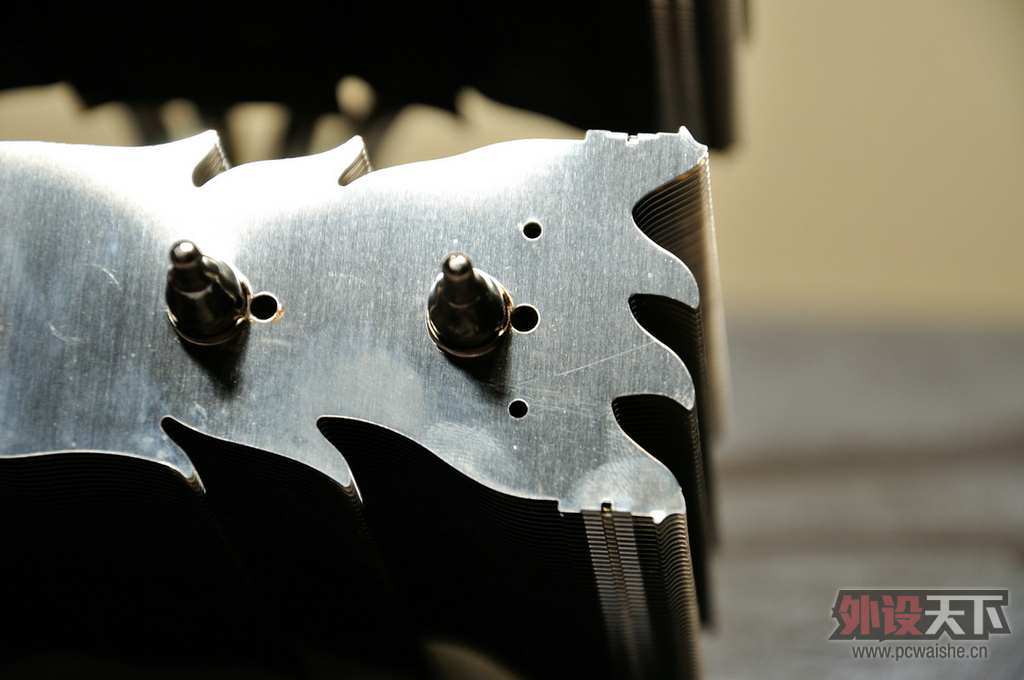

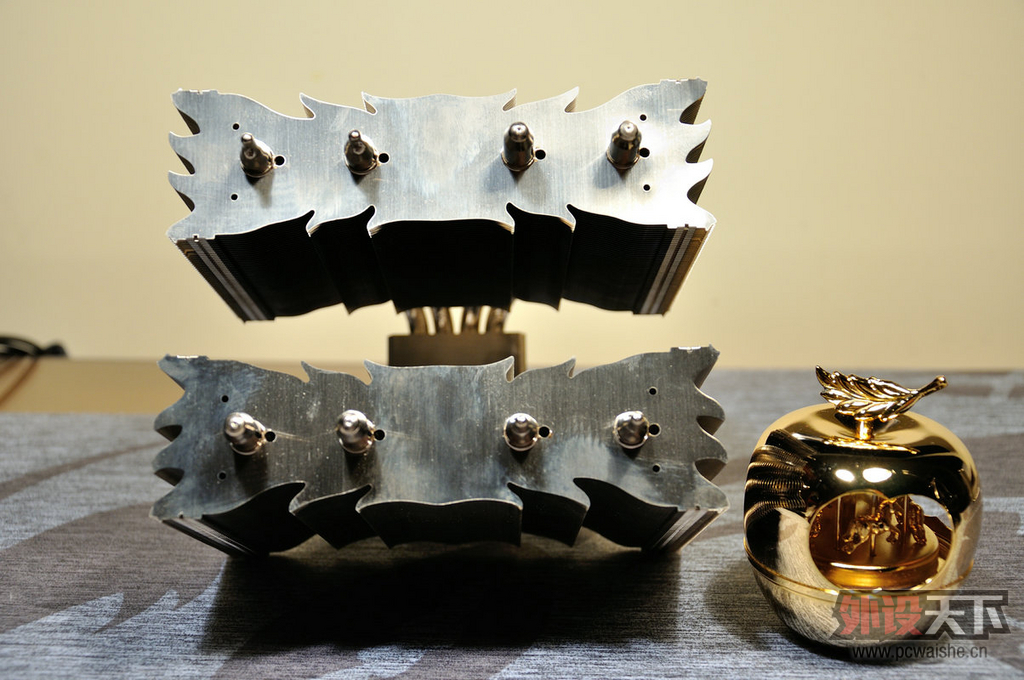

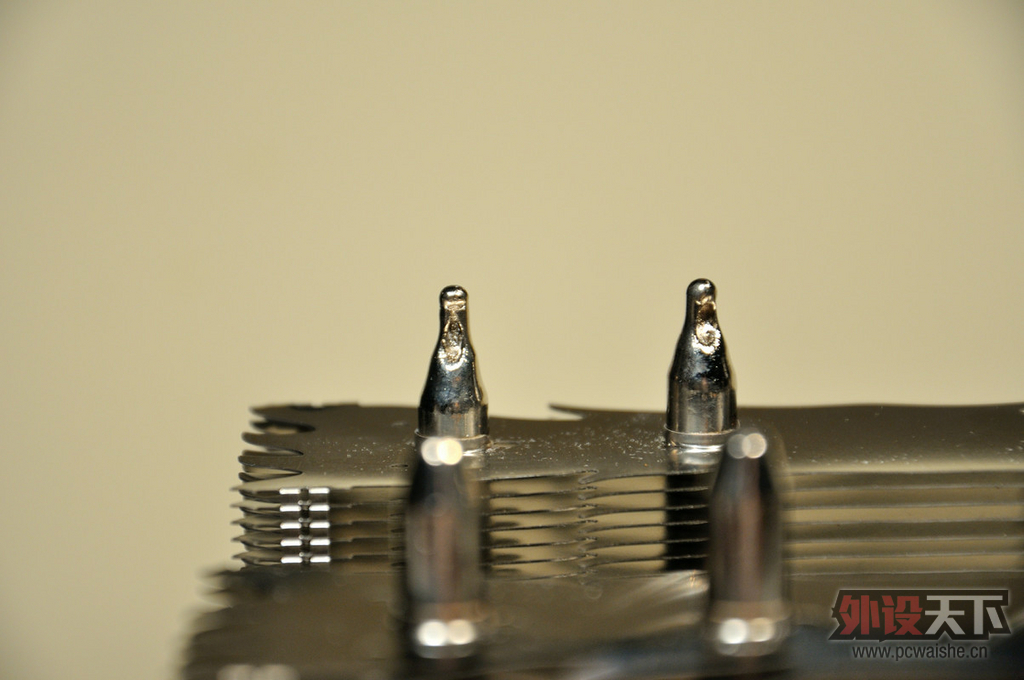

热管末端也未做任何处理直接裸露，这也是IFX-14悲剧的一大原因，尖头热管带来的最大问题就是烧结端极易受损，热管报废的话整个散热器很有可能会变得比原装还不如，尤其在当年原装散热器都做得还很厚道的年代。所以后续利民的双塔散热器热管末端一律都加装一个金属帽保护。


辅助散热小塔图赏：

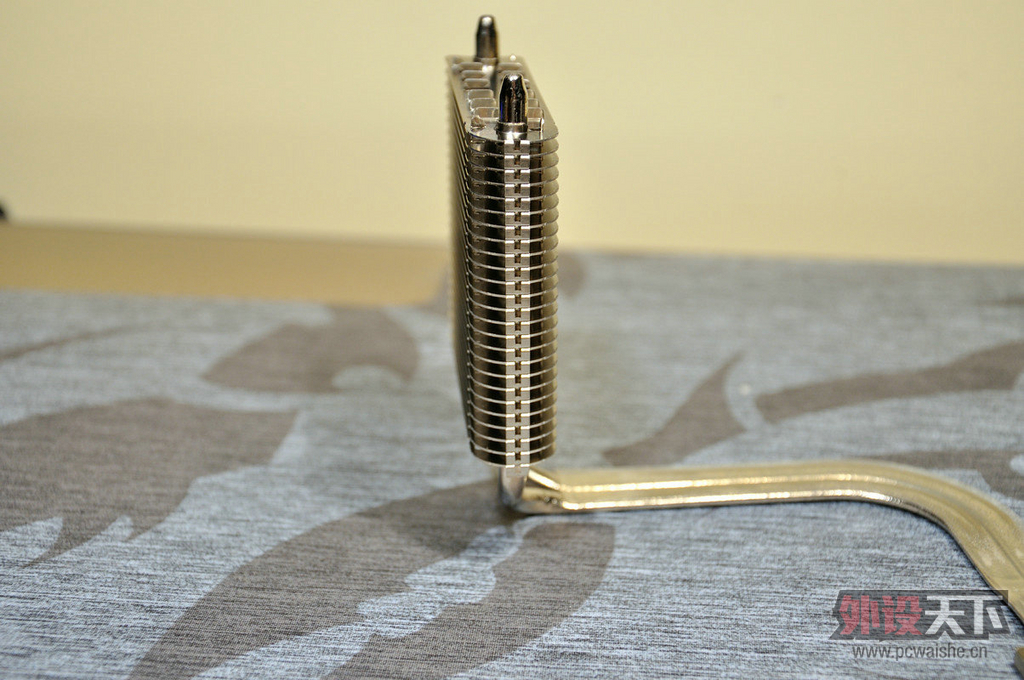

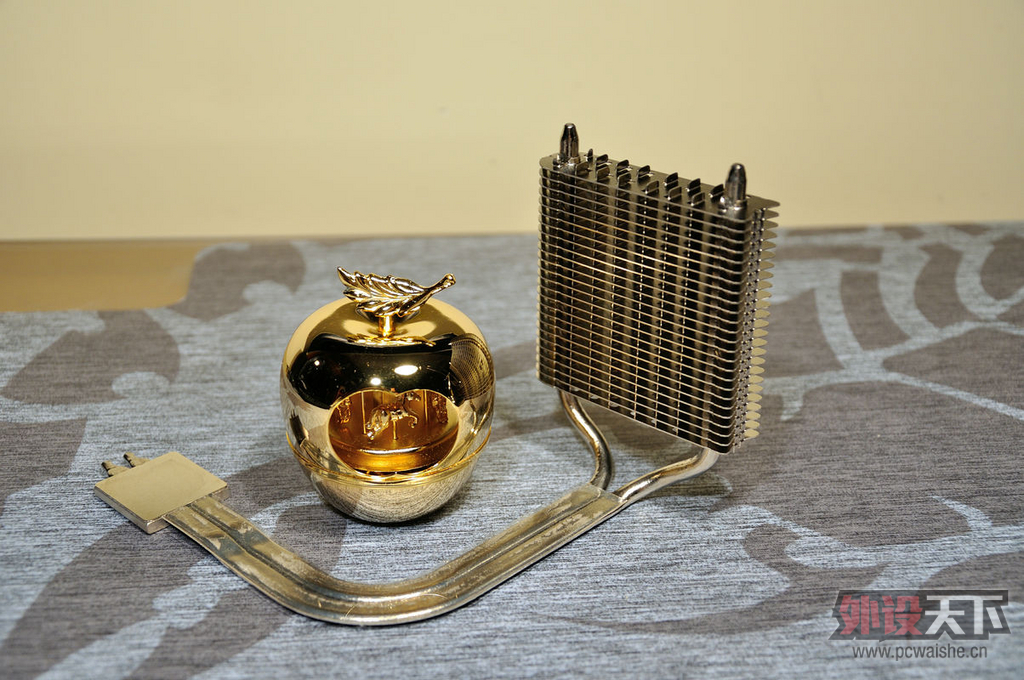

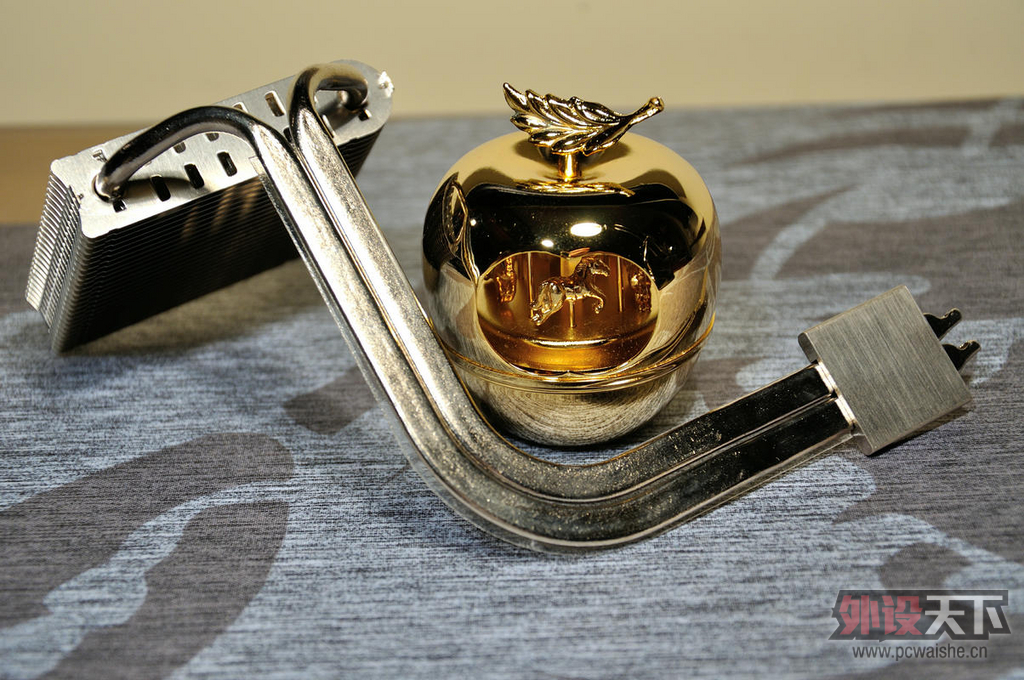

IFX-14另一个杯具的根源就来源于作为辅助散热的小塔，原因稍后分析。小塔采用的是双热管单塔设计，整体做过镀镍处理，从外观上就可以明显的看出他是HR系列的衍生品。

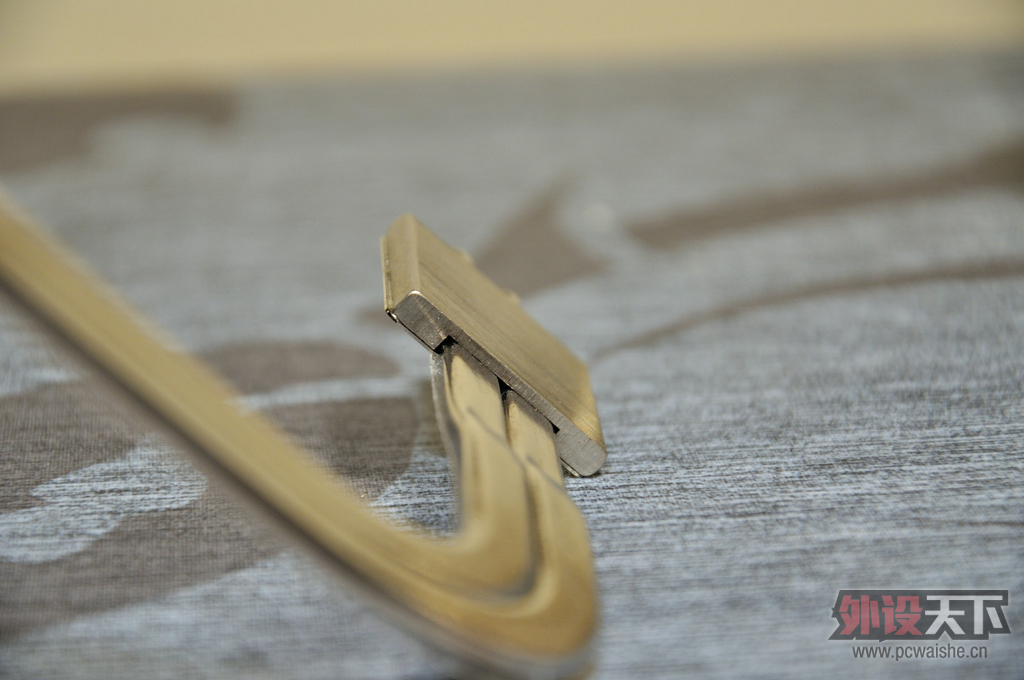

散热器热管分为两部分，位于主板背部的部分做了压平处理，保证可以顺利安装。

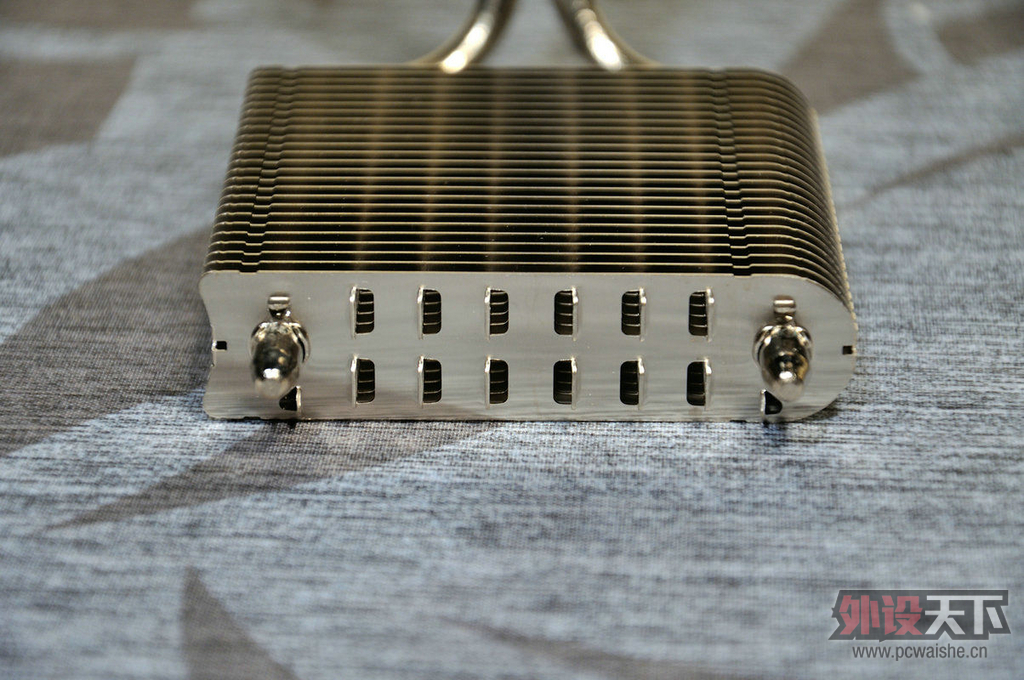

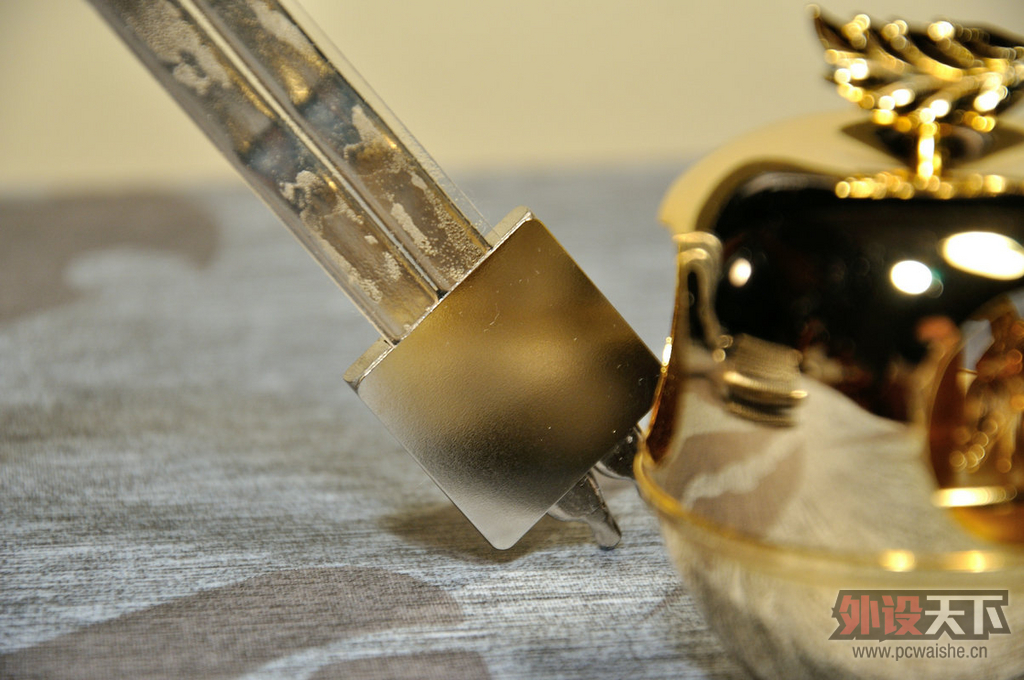

散热器底座采用磨砂工艺，通过垫导热垫直接吸收主板背面的热量。


从外观上无法直接判断出热管与底座之间是否焊接，从底座侧面少量的焊锡可以判断，很有可能在中间位置做了焊接固定，底座上下两面接合较好，没有明显缝隙。

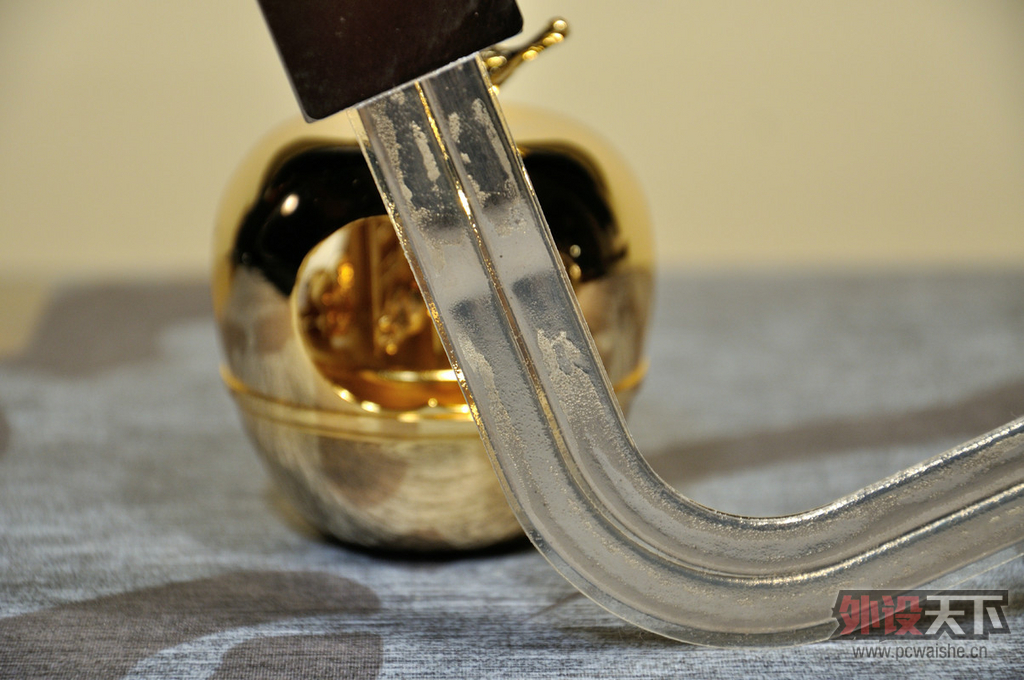

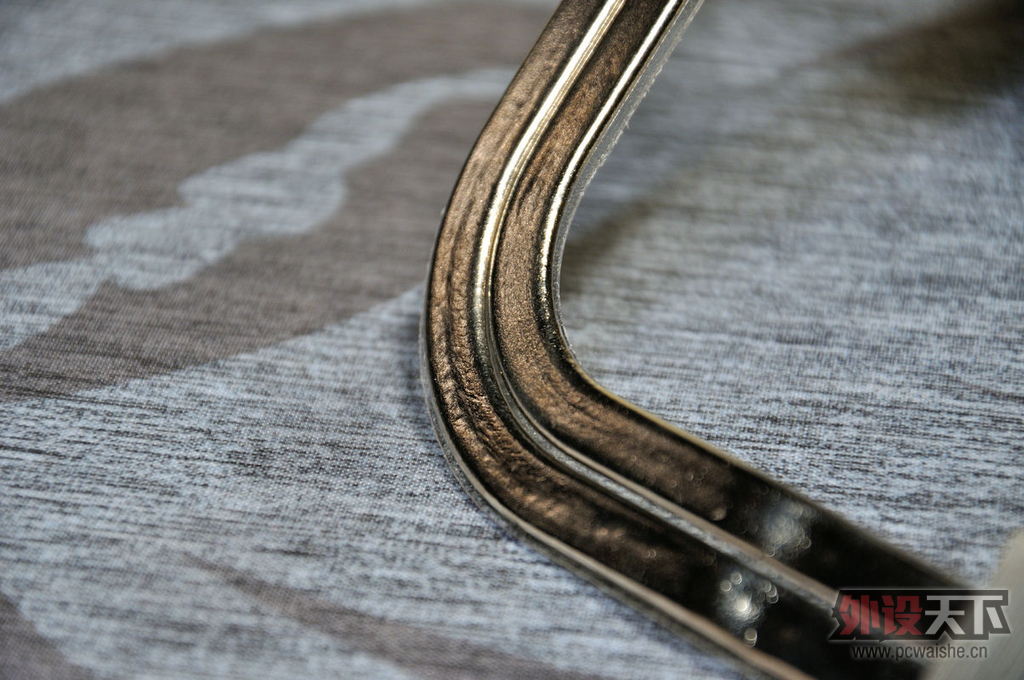

热管压平部分与主板贴合的那一面有贴塑料垫，保证热管不会造成主板短路。

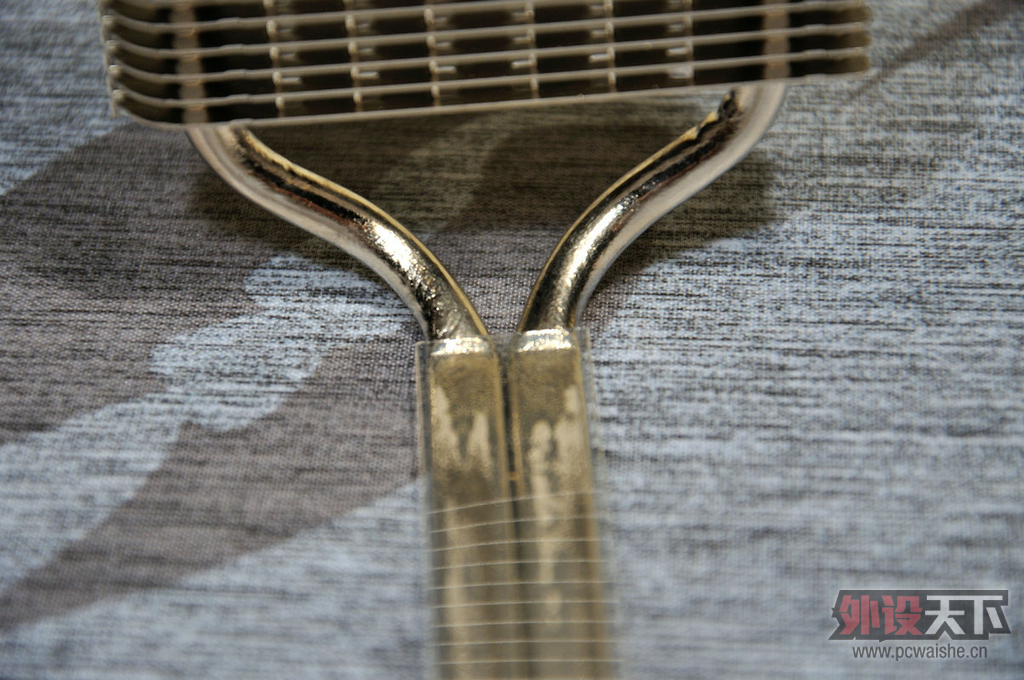

热管的第一处弯折做的相当完美，几乎都没有什么褶皱，利民在热管处理上的功力还是非常强。


鳞片附近的热管相比就差了很多，右侧的热管有几处明显的凹痕。


热管与鳞片之间采用的是回流焊工艺，保证两者的接合。

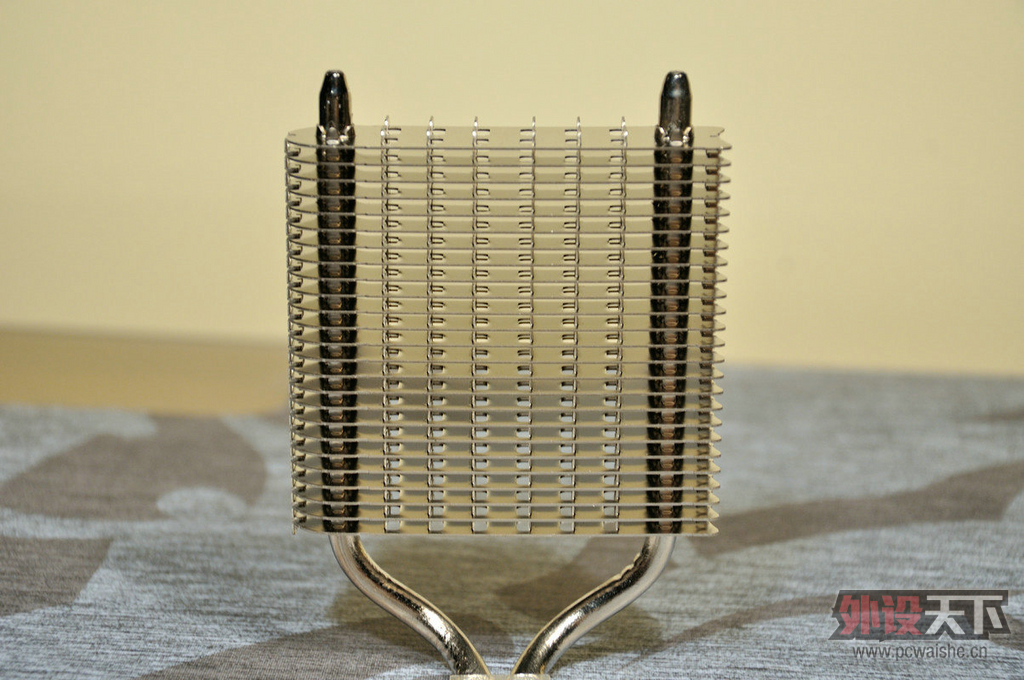

散热器鳞片间距控制的非常好，鳞片也相比双塔更加厚实，镀层也更亮，抗氧化能力更强。

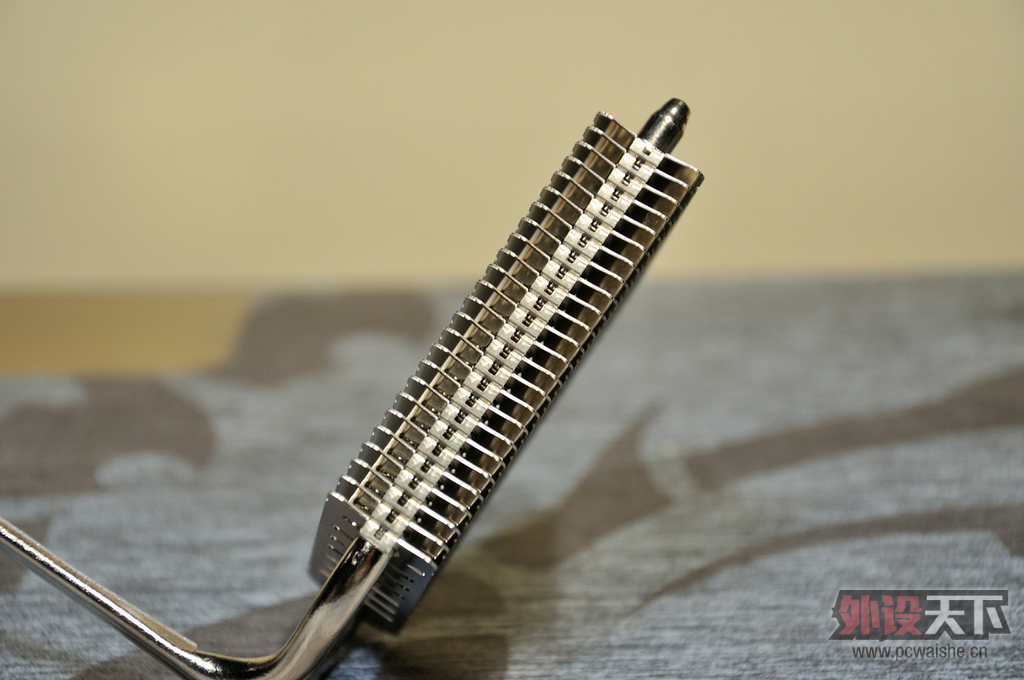

散热器两侧各有一排扣FIN辅助固定。

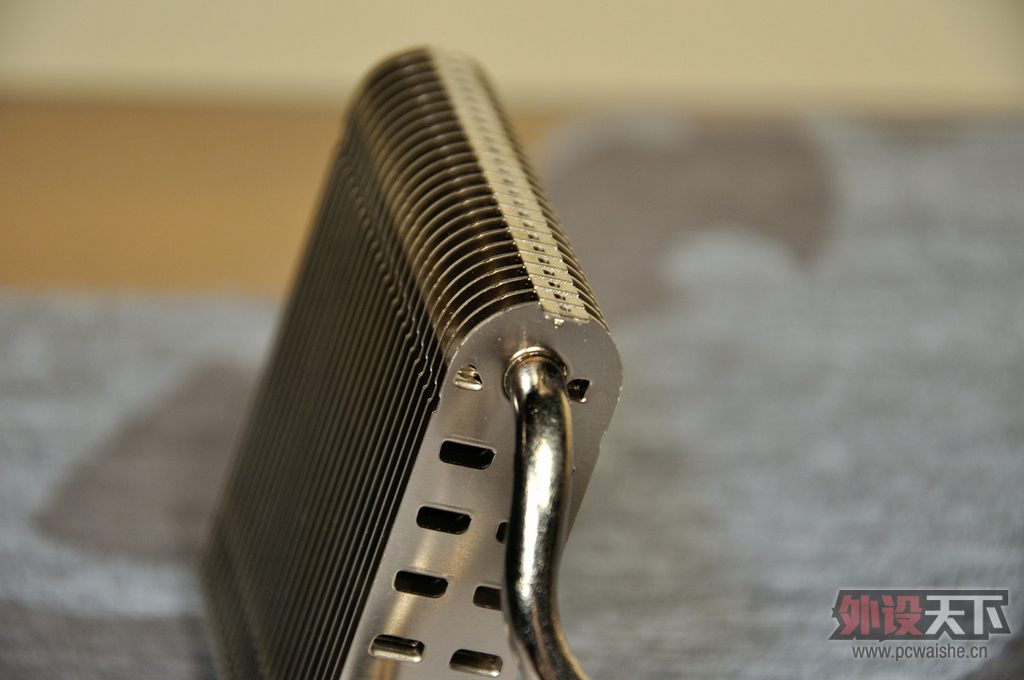

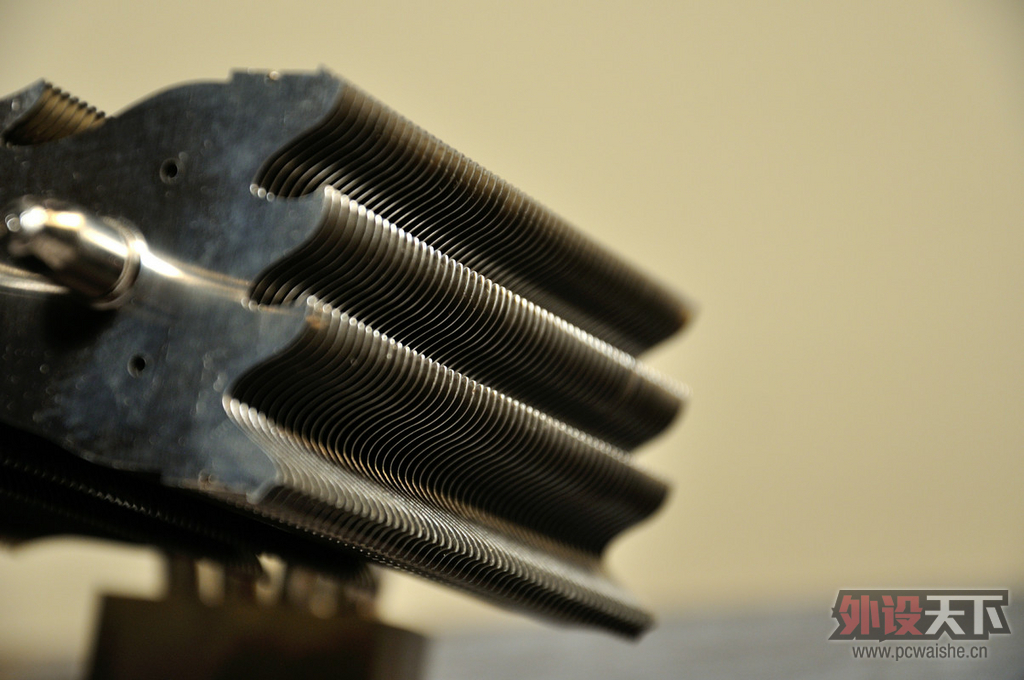

下图可以看到散热器有着HR的典型特征，鳞片切割后弯折90度，增加散热器效率。


简单总结：

这算是利民大型双塔散热器的第一次尝试，IFX-14由于他超前的设计，注定了他坎坷的命运。就IFX-14自身而言，作为一件商品他非常的不成功。易于损坏的热管，辅助散热小塔幅度有限的提升和他蛋疼的兼容性。但是我们还是看到了那个散热器主流还是塞铜当道的时代，利民已经开始走在最前面。虽然IFX-14并不成功，但是之后的银剑确实可以说修成正果，我曾经玩过回流焊版本的银剑，细节处理确实很少有别的散热器达到那样细腻的程度。这两年利民在热管大家都玩得日益成熟之后，创新速度明显变慢不少，还是希望利民能给我们再带来一些惊喜，比如把菊花战舰正式上市吧。

最后依照惯例的图赏时间。

谢谢欣赏
