机械制图解析机械滚轮上滚异响原因

Dng捷 · 发表于 2012-12-3 23:18

本帖最后由 Dng捷于 2012-12-4 11:11 PM 编辑

许多网友反映，采用机械编码器滚轮的鼠标经常出现滚轮上滚发出快速反复撞击异响的问题。

本文是在下经过对部分鼠标的拆解，以图解方式分析出现滚轮上滚异响的原因。

首先展示鼠标机械编码器滚轮装配图。

几乎所有的机械滚轮都符合装配图中的结构，不同鼠标的区别主要在于轴径、孔径、配合间隙上的差别，可以看出，对于滚轮轴的固定主要有三个位置：2个滚轮轴支架、滚轮轴末端受中键微动和鼠标上盖（黄色圈处）夹合部位，前者起前后向固定作用，后者起上下向固定作用。而鼠标滚轮上滚（即前滚）异响就出在滚轮轴末端中键微动处。

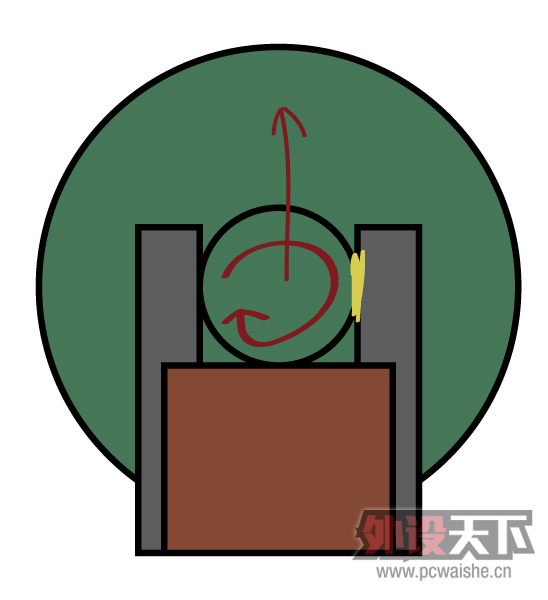

以下是鼠标滚轮上滚时的局部运动示意图。

当鼠标滚轮沿图中箭头方向滚动（上滚）时，滚轮轴与滚轮轴支架在图中黄色区域处接触摩擦，这导致滚轮轴受到一个向上的反作用力（如箭头所示），出现短距离的向上运动，然后在重力作用下回落，撞击中键微动。滚轮轴如此不断重复快速上升回落，反复撞击中键微动，这就是许多人听到的滚轮上滚异响。

问题就出在滚轮轴上下方向的固定上，如果鼠标上盖和中键微动对滚轮轴的夹合足够紧密，就能限制滚轮轴上下运动而不会出现异响，反之，如果上盖和微动的夹合处留有空隙，就为滚轮轴的上下运动提供了空间，出现异响。

至于为什么滚轮下滚不会出现异响，是因为手指在操作上滚和下滚时对滚轮的作用点不同而造成滚轮受力存在差异，下滚不至于使滚轮出现向上运动或滚轮向上运动幅度较小，因而滚轮下滚没有出现异响。

110783123 · 发表于 2012-12-3 23:25

支持技术贴~~~

snowell · 发表于 2012-12-3 23:26

顶，好帖～

字太多，没细看～

theanswerC · 发表于 2012-12-3 23:29

没看懂全部 ..

cpbiao · 发表于 2012-12-3 23:37

嘿嘿手上正有个有这个问题。。不过我戴耳机的自动屏蔽呵呵

花蟹与水蟹 · 发表于 2012-12-3 23:49

支持 ..

饭岛要~~ · 发表于 2012-12-4 07:48

我也是没怎么看懂啊

sqsydws · 发表于 2012-12-4 08:29

顶技术贴

jihang1991 · 发表于 2012-12-4 09:10

没看懂

物极必反 · 发表于 2012-12-4 09:10

占位置慢慢看
