贩子们的价格越来越离谱 只好自己动手做

随着棒子们的Kmac发布以及二次团购,还有各种背光键盘的流行,偷光键帽逐渐的也渐渐的难以寻觅了,比如曾经才1xx的阿尔卡特白二色版的F1~12的经典灯帽,现在居然没键帽的破键盘尸体都要3xx了,而一套原厂的灯帽(三锁定)已经突破了百元大关,真心伤不起。贩子要疯啊这是,都是一些某半岛国家代购扫货不砍价导致我国广东机械键盘类产品价格急速上涨,一个电子垃圾键盘居然也敢要价上K,要疯啊~!搞的我也隐隐有南下去搞垃圾也是一条不错的财路的念头…… 吐槽一下而已

灯帽不好找,尤其是符合自己要求的,比如某淫人,非要弄个RGB的F1~F3,想来是找不到颜色合适的键帽或者现有的键帽无法满足他淫荡的想法,估计是看到我得瑟了之前改灯帽的照片,然后这个黑二色的灯帽就诞生了。
PS:一个超级重要的基本知识,cherry所有的灯帽均采用二色成型工艺制造,但是印字全部都是油墨的,油墨上面有uv覆膜保护。
贩子们的价格越来越离谱 只好自己动手做
教程以前发过,左手兄还依照我的教程,加入了自己的想法搞了一个很淫荡的poker出来,想来有不少兄弟看到过的。也很简单,用刀子或者神马任意你感觉顺手的东西给键帽开个窗户,然后找点透明材质的东西给窗户装上玻璃就可以了……可以用亚克力、有机玻璃、PP等等一切你可以找到的半透明或者透明材料。

贩子们的价格越来越离谱 只好自己动手做

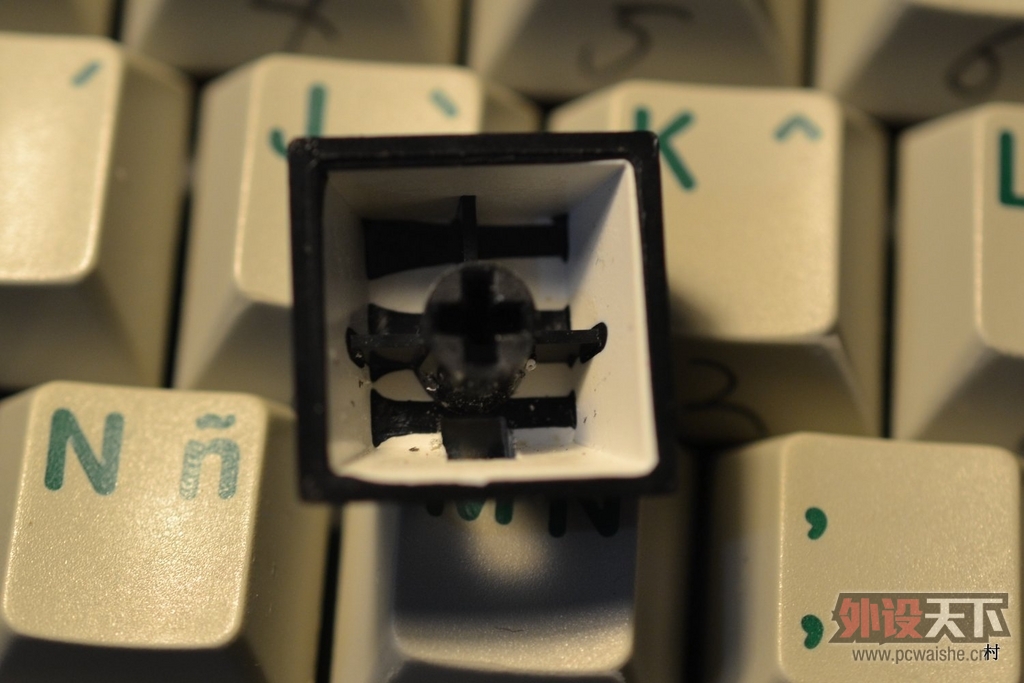

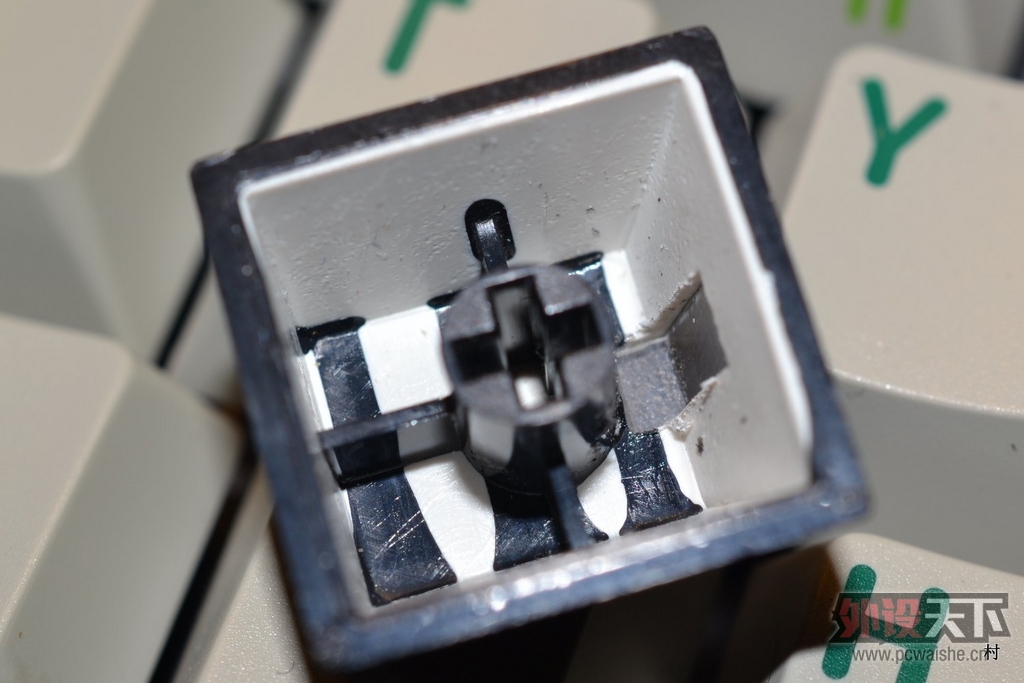

由于二色键帽超级厚,所以里面是这样的,如果是PBT的话,刚好就是平齐的,我上次发教程的时候就是弄的pbt的,打磨尺寸精度够高的话基本看不到加工痕迹。

贩子们的价格越来越离谱 只好自己动手做

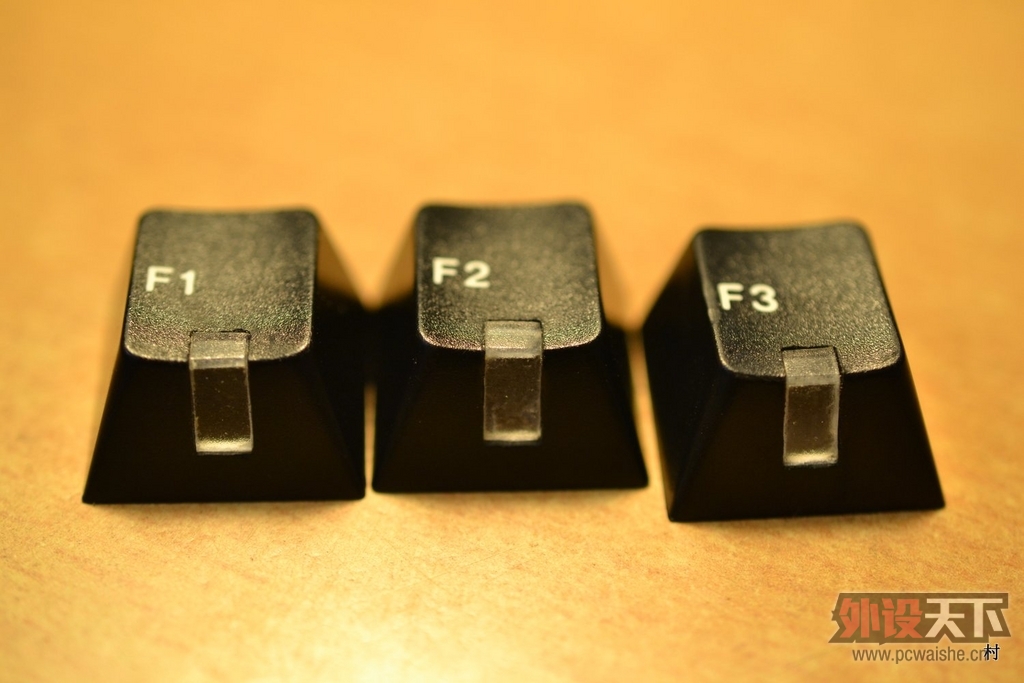

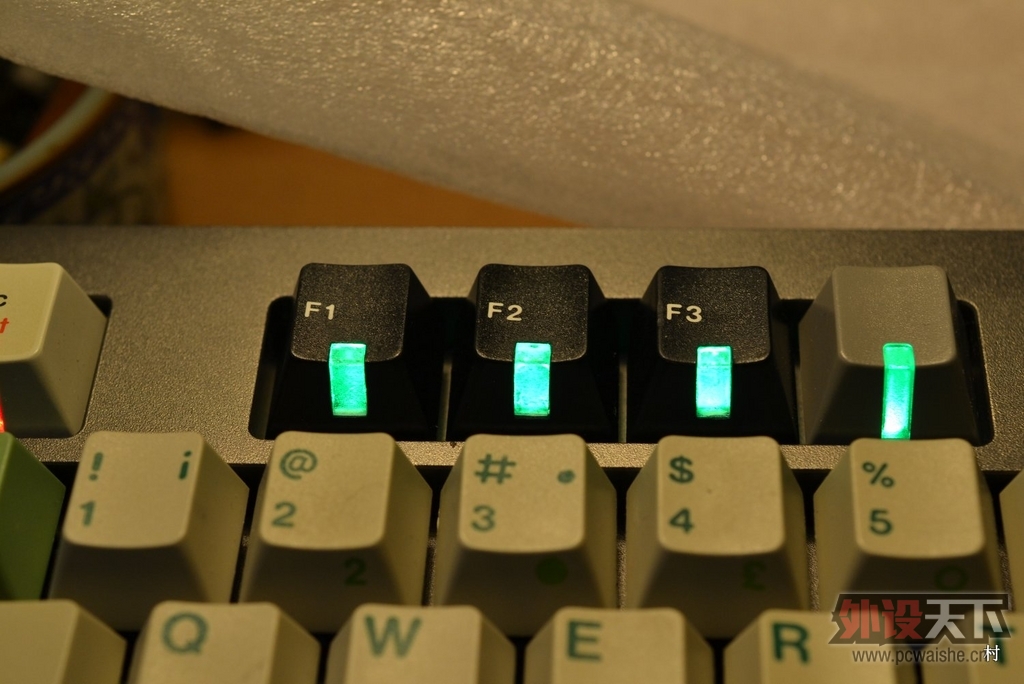

成品正面图,很费时,仔细一点一点调整耗费了大量的时间,完全的水磨工夫,有耐心,有点动手能力 谁都可以做。

————————————————————————————————————————————————————————————————————————————

贩子们的价格越来越离谱 只好自己动手做

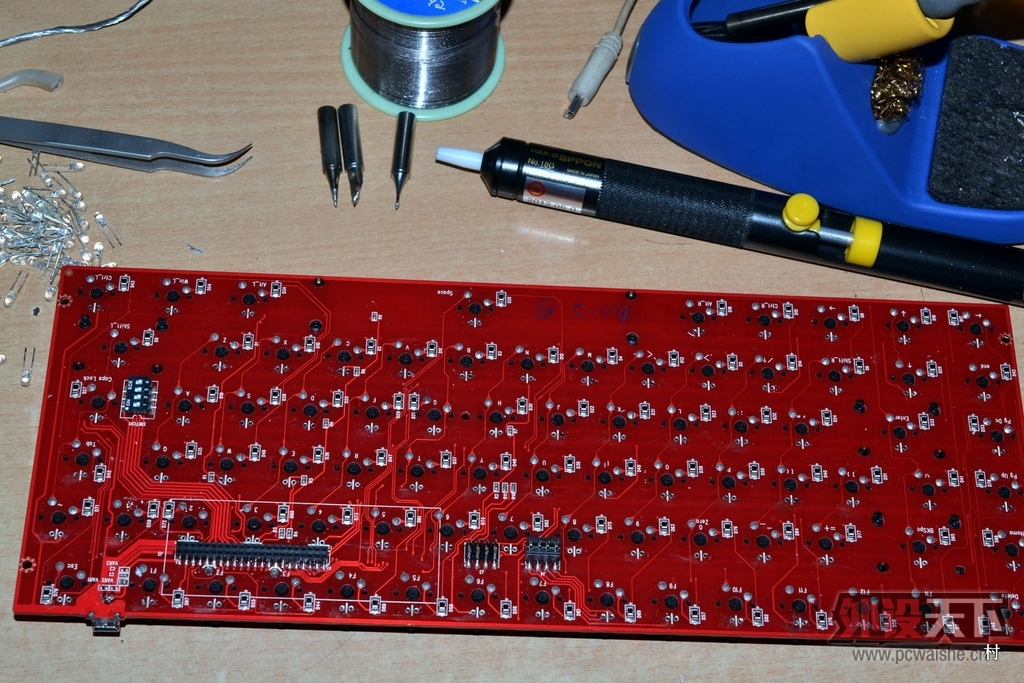

Race是个好键盘,不管是背光板还是pbt版都有灯路和led控制芯片,pbt版的直接装上led即可变成背光版的。背光板的更换的话就比较麻烦了,需要拆掉原本的led,重新装上自己配色的led才可以。不得不说led拆是很拆的。最好准备个能同时接触两个led引脚的烙铁头,这样拆装的时候就很方便了,当然你可以拆掉后吸掉所有led焊盘的焊锡,这个过程可是非常折磨人的……

贩子们的价格越来越离谱 只好自己动手做

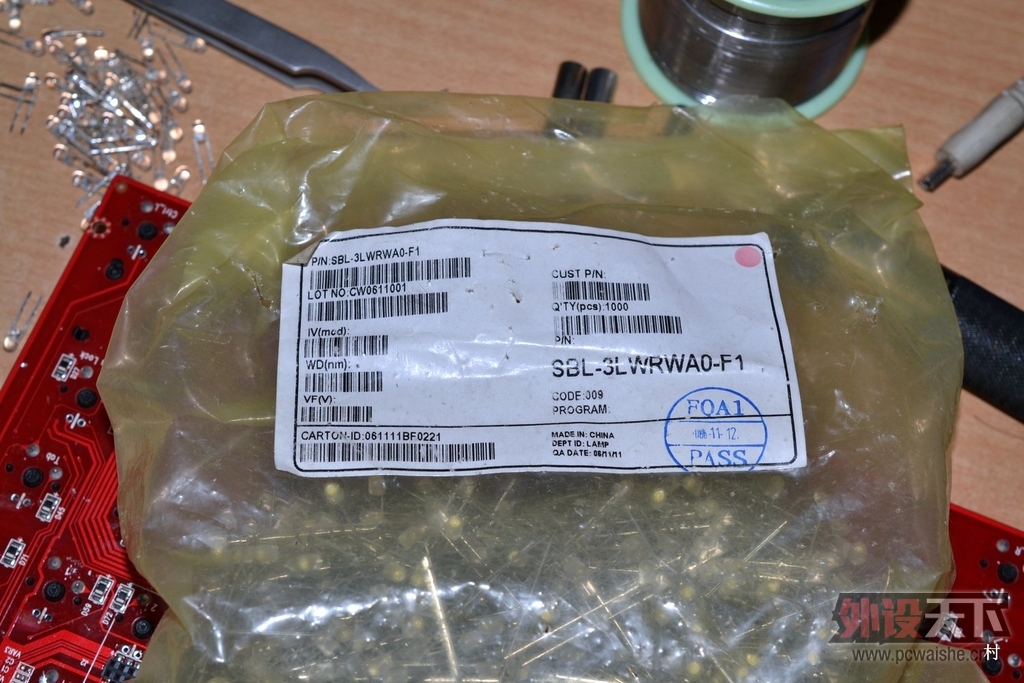

led的选择也很重要,led国产进口最便宜和最贵的差价非常大,还有电压、电流、亮度、颜色的选择也很多,我也不是特懂,反正我就买超高亮,捡贵的买,100个也就比最便宜的贵个十几二十块而已~~

贩子们的价格越来越离谱 只好自己动手做

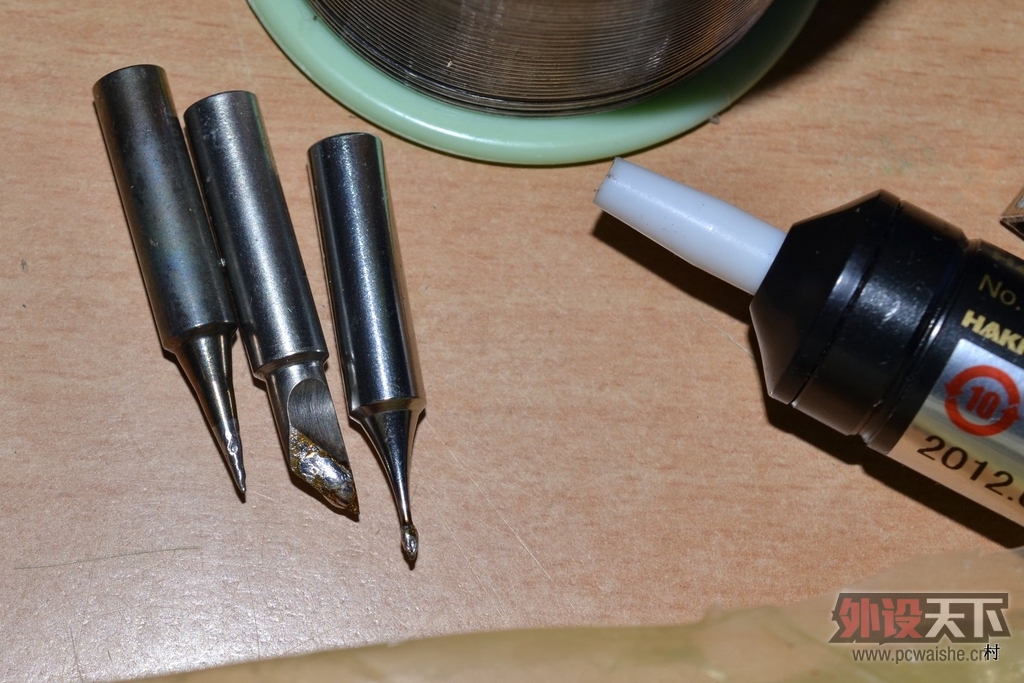

唔~不同的头,不同的用处,反正我是没到那种一头焊各种管脚、芯片的牛逼境界,还是多备几个把……

贩子们的价格越来越离谱 只好自己动手做

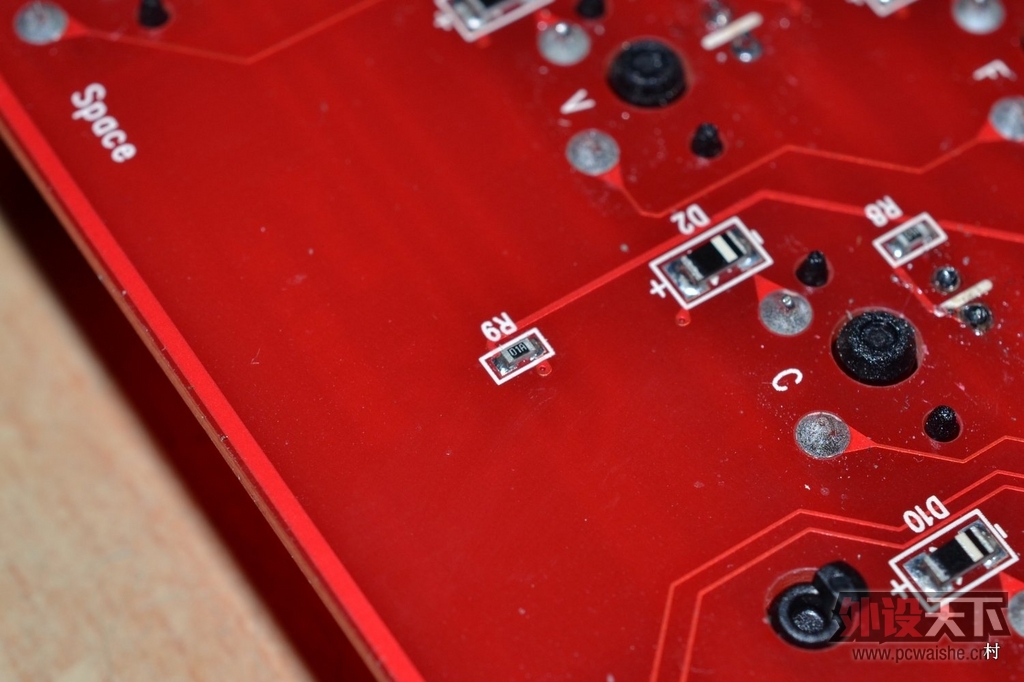

更换的时候注意一下Race的pcb上有这样和led电路连接在一起的限流电阻,很多的人换了led以后发现很暗或者亮度不均匀,就是这个限流电阻搞的鬼,不同的颜色需要更换不同阻值的电阻,贴片的,长也就是2毫米 比米粒还小,焊的时候要注意哦。我细数了一下race的是9led并联,百度搜一下“led限流电阻计算”自己计算一下更换上合适的阻值的电阻就可以了,比如我这个紫灯(分明就是粉色~~~!我还以为是验钞那种紫……)的就是100r。

——————————————————————————————————————————————————————————————————————————————————

贩子们的价格越来越离谱 只好自己动手做

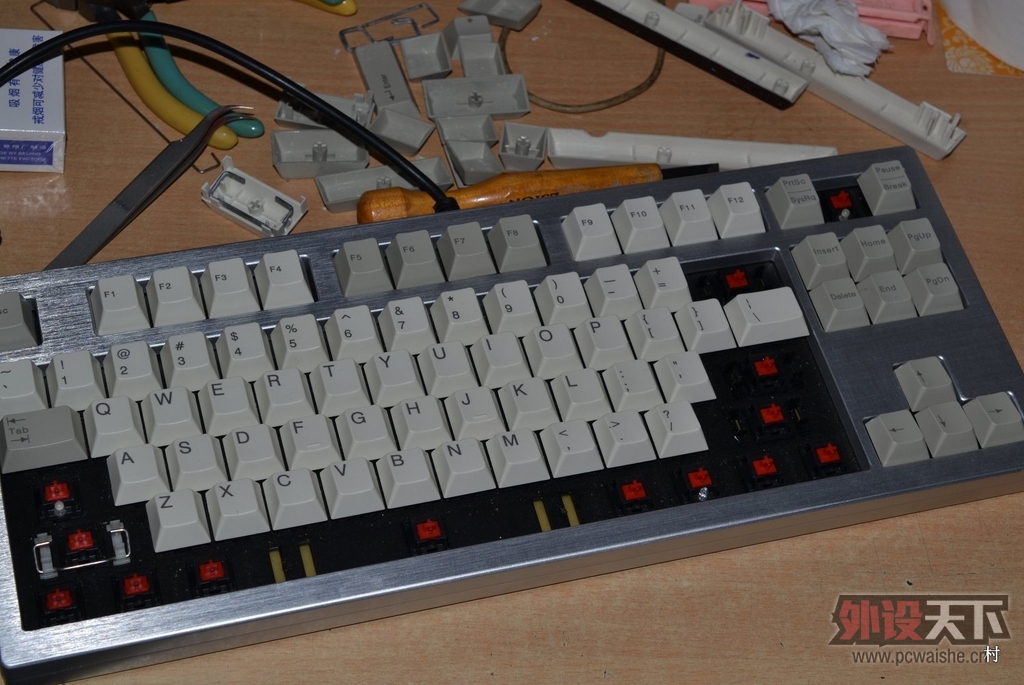

再就是帮一个兄弟整mkc,塞PLU87……最贵的外壳和最便宜的87,这个组合真的是很无语,哈哈。
plu本来就有支持键帽灯的设计,只需要加上两根飞线就可以了,这点很方便,以前做过评测的。但是这个平衡杆,我实在是非常的无语,而且plu的默认键帽超级紧,个别的轴拔键帽的时候还会把轴心拔出来,以前论坛经常有人来吐槽。

贩子们的价格越来越离谱 只好自己动手做
显然这位兄台是被河马给毒了,强烈要求复古配色,还不爽二色的不坚挺,我推荐坚挺的3494pbt白色键帽,还非要复古配色的,实在无奈。
而非常让人恶心的就是,标准英语布局能直接用的pbt灰白配色的键帽基本没有,除非你买G80的超级老键盘拆,不过4xx买个YLJ拆键帽实在是一种浪费,而且成色还都不咋滴,这点才是最重要的,不是舍不得4xx,而是4xx买套各种打油,各种脏,各种划痕实在是恶心的很。
要么就是买套G81-3000的,再买套G80-8113的拼凑,难题又来了,8113的都是整键盘,几乎没有一个贩子愿意单独卖键帽,很恶心的一键事情是吧~!要不是87,而是哥铺子里面的86多完美,直接用各种101二色、PBT了,而101的键帽绝大多数都可以G81直接用在G80上,蛋疼……
后来只好挑成色号称全新带膜的来了一套,G81-3000的,毫无疑问,所有的带卫星轴的大键全是不能用的,都带钢丝,本来应该三个十字住变成了一个外带一条钢丝。

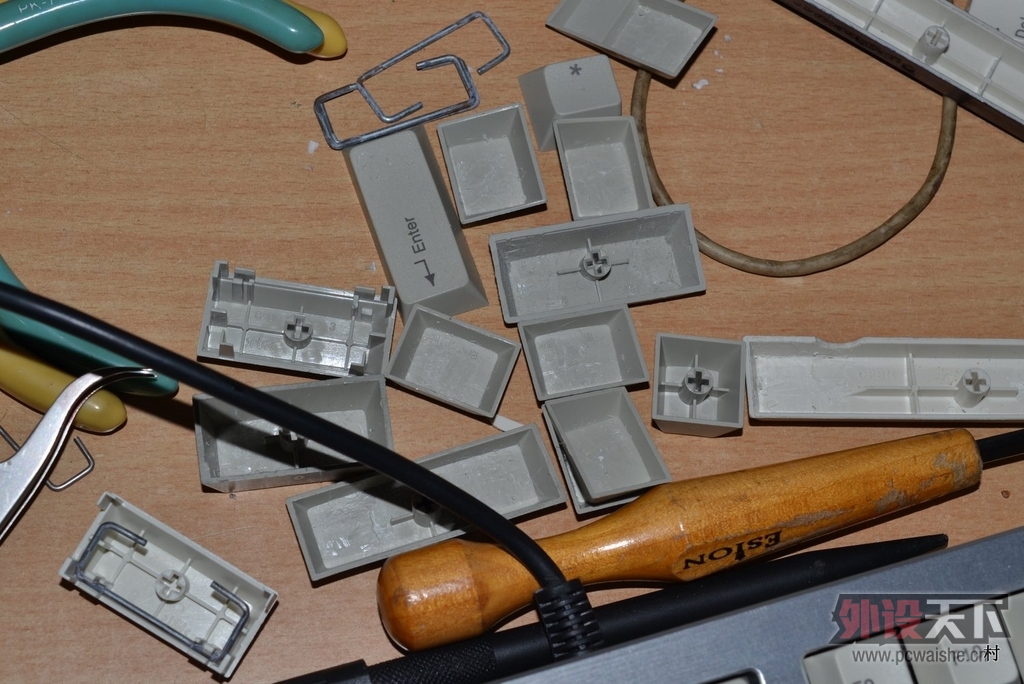

改造之~~~先挖掉所有的多余部分~~~~整整搞了一天一夜,等到上床睡觉的时候脖子都转不过来弯了……

贩子们的价格越来越离谱 只好自己动手做
键帽清理掉多余部分只是第一步,最最重要的就是定位粘接上去的十字住的角度、位置。搞手工的话,这礼拜啥都别干了都交代给它都不见得够……

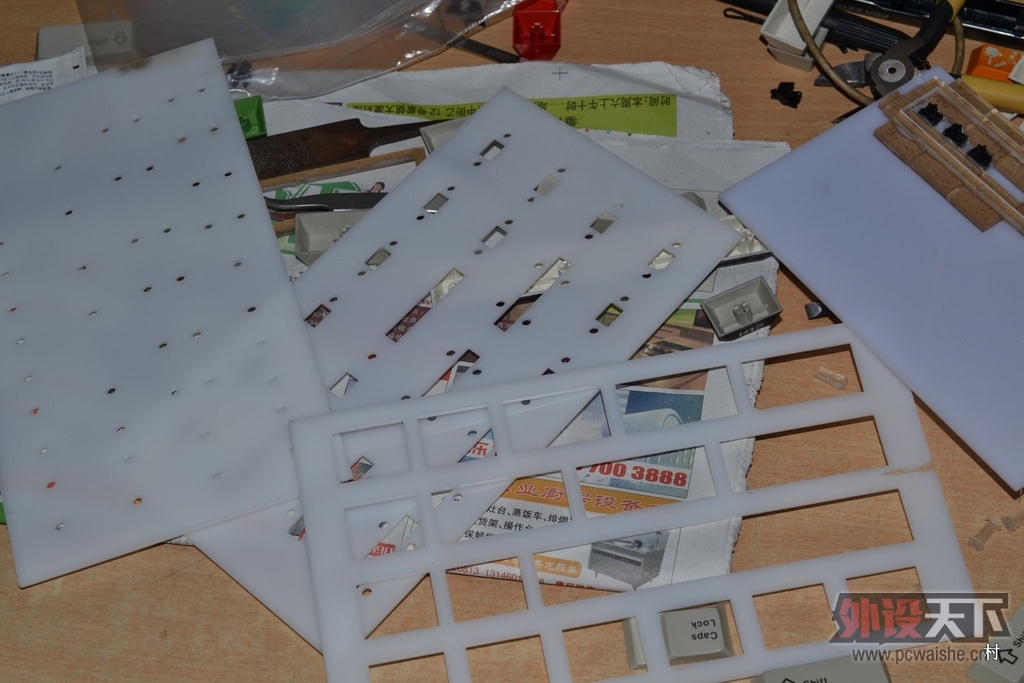

比划着画了半个小时图,做了一个多小时地铁加公交,弄了三片这个玩意,右上是自己做的,好用是好用,问题是鼓捣了一个多小时才做了这么一个,基本没有效率的说,而且很累。直接出去做了个工装回来。

贩子们的价格越来越离谱 只好自己动手做

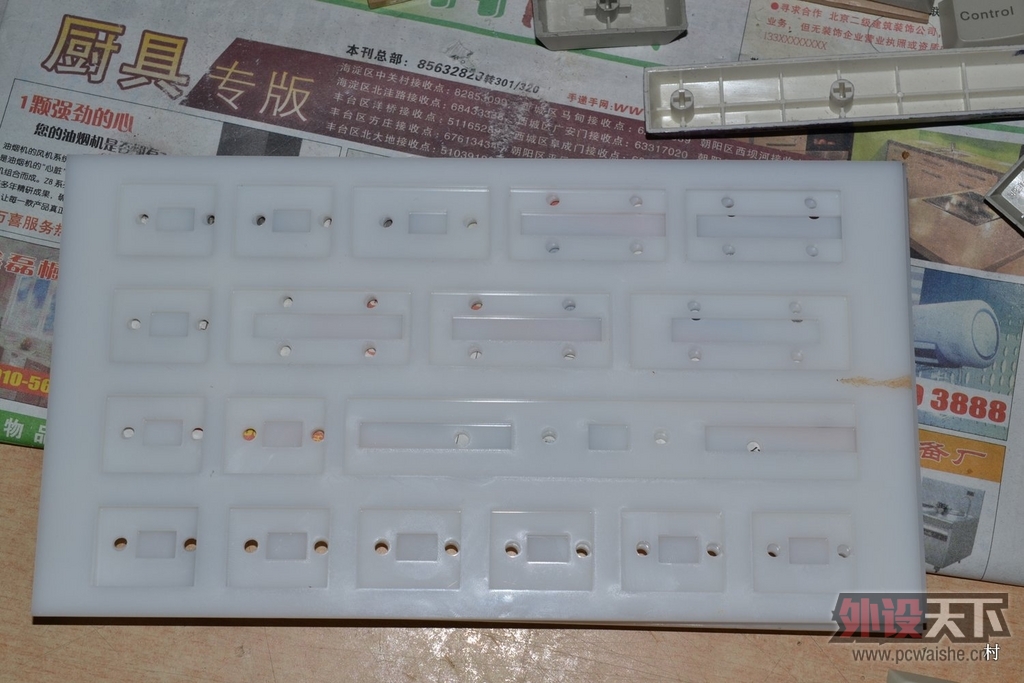

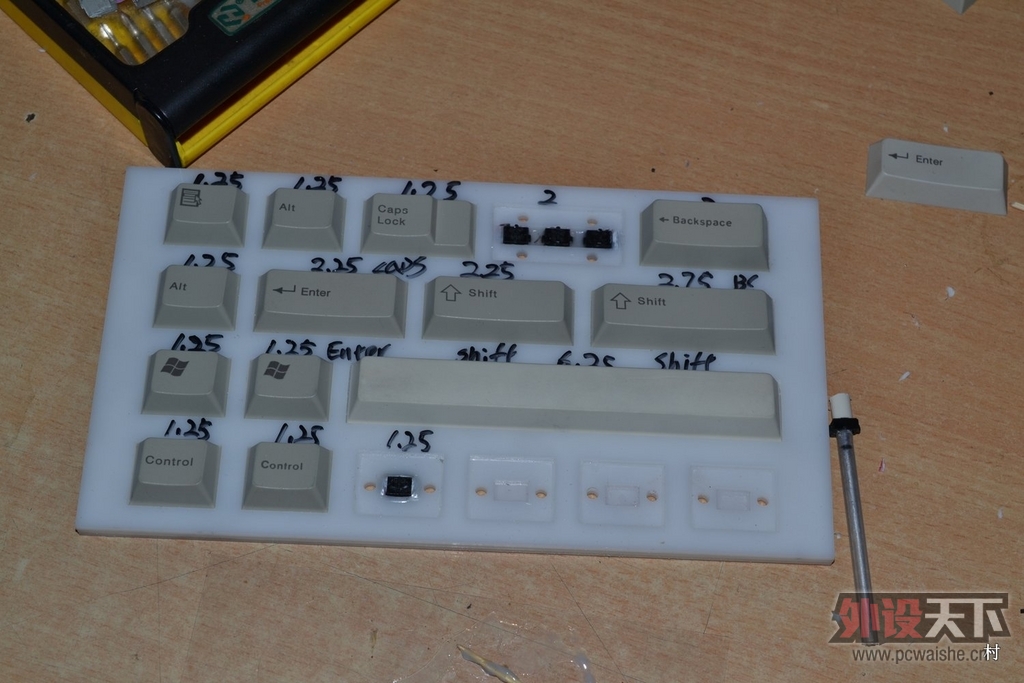

大概就是这样的,凭经验做的,用过以后觉得还是达到了我的需求。

贩子们的价格越来越离谱 只好自己动手做

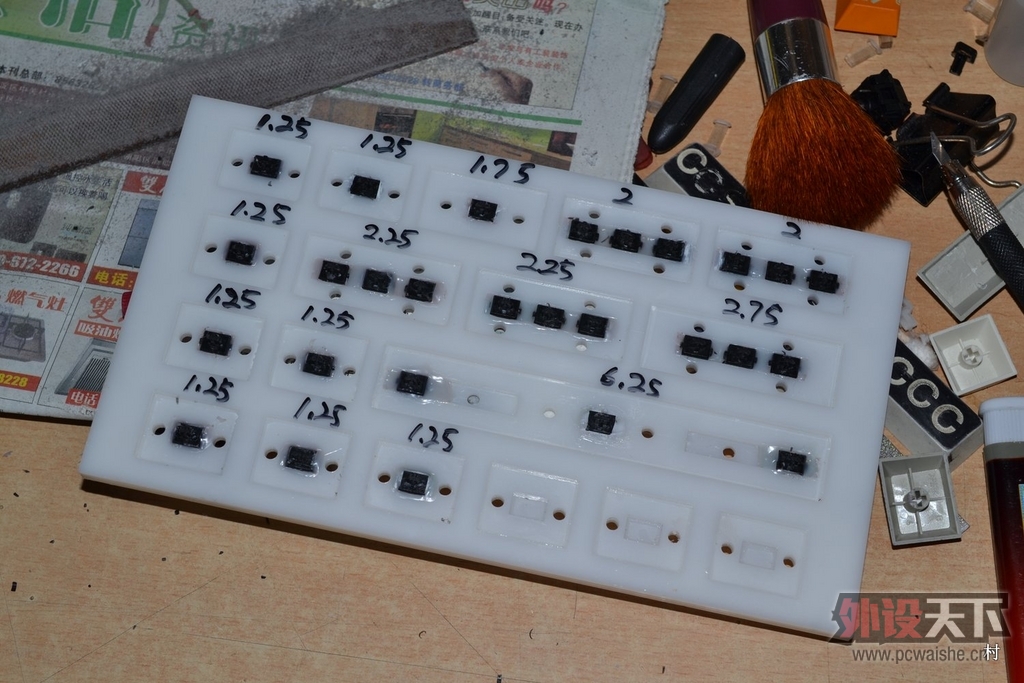

打磨好、定好位、粘接好的轴心,基本上一次一个标准us键盘的全能搞定。

贩子们的价格越来越离谱 只好自己动手做

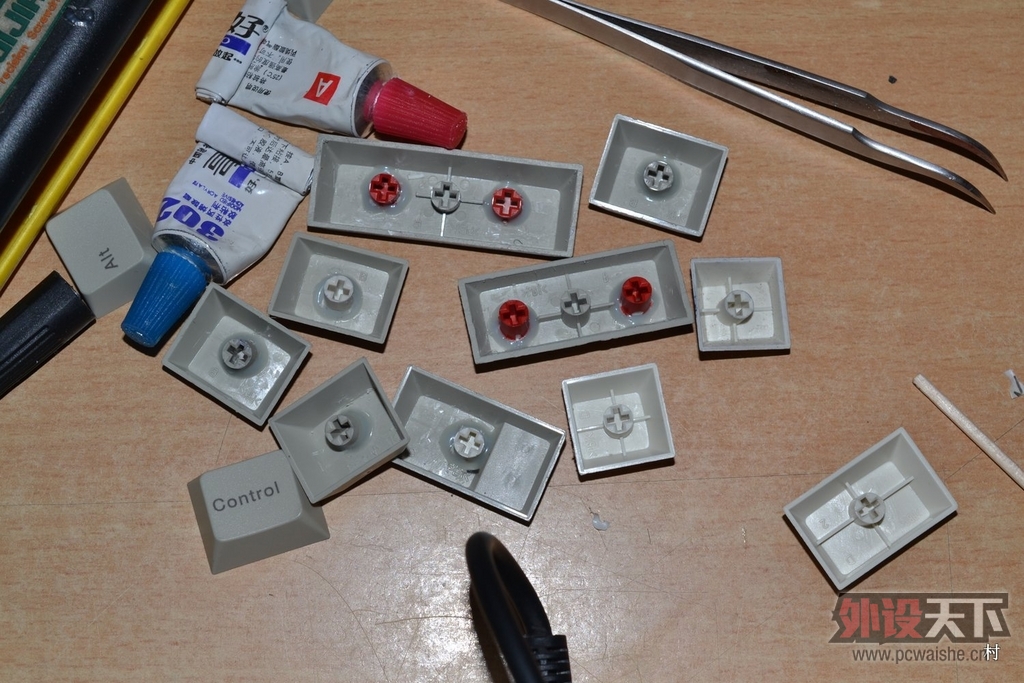

各种打磨之后把插上十字柱,弄上哥俩好,键帽扣上去压紧就不用管他了。

贩子们的价格越来越离谱 只好自己动手做
302的说明说了一个达到最大强度需要的时间,尽量到了这个时间以后再取键帽下来,我比较心急,固化以后我就取下来,看看战果了……
有的地方胶会稍稍的多一些,简单的修正一下,只要确保不会影响轴的运动就可以了。
装上PLU才发现PLU的空格间距要远比其他的oem比如ducky、Filco要大很多,无奈又调整了一次,完美使用~

OVER~

友情提示:
DIY=自己动手做,很鼓励大家自己动手,动动脑筋完成,不要直接来问如何如何做的,不动脑筋,即使我一句一句给你敲出来过程也不见得你能做到,所以自己开动搞出来才是自己的,不然就眼红看我吧………过程已经描述的很明白了再来问我不如多仔细看几遍帖子,想象一下过程。
