G80-3700改优联2.4ghz无线、韩国Kmac定制键盘组装、美国GH团购键帽、300刀的键盘

混沌邨 · 发表于 2012-9-24 01:15

本帖最后由混沌邨于 2012-9-25 02:23 AM 编辑

G80-3700改优联2.4ghz无线、韩国Kmac定制键盘组装、美国GH团购键帽、300刀的键盘

基友发来的大箱子开箱

ebay淘来的好东东

kmac一套，当然不是我的，到时候谁得瑟就是谁的。做工用料真心很好，咱们用的这些市售键盘除了realforce，和cherry的主控板其他的拍马都追不上

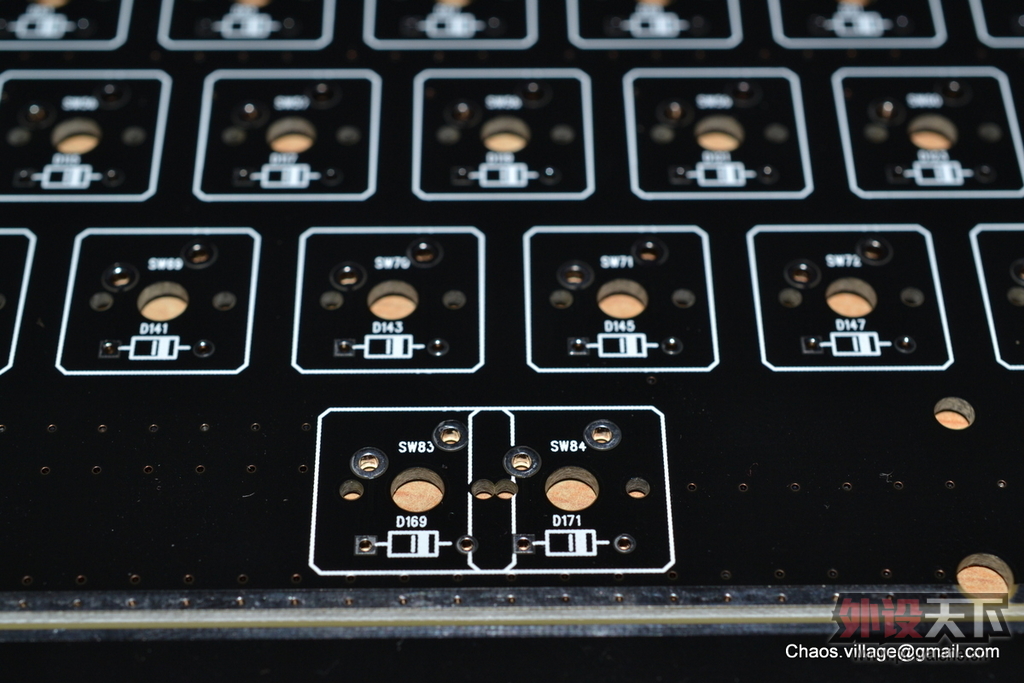

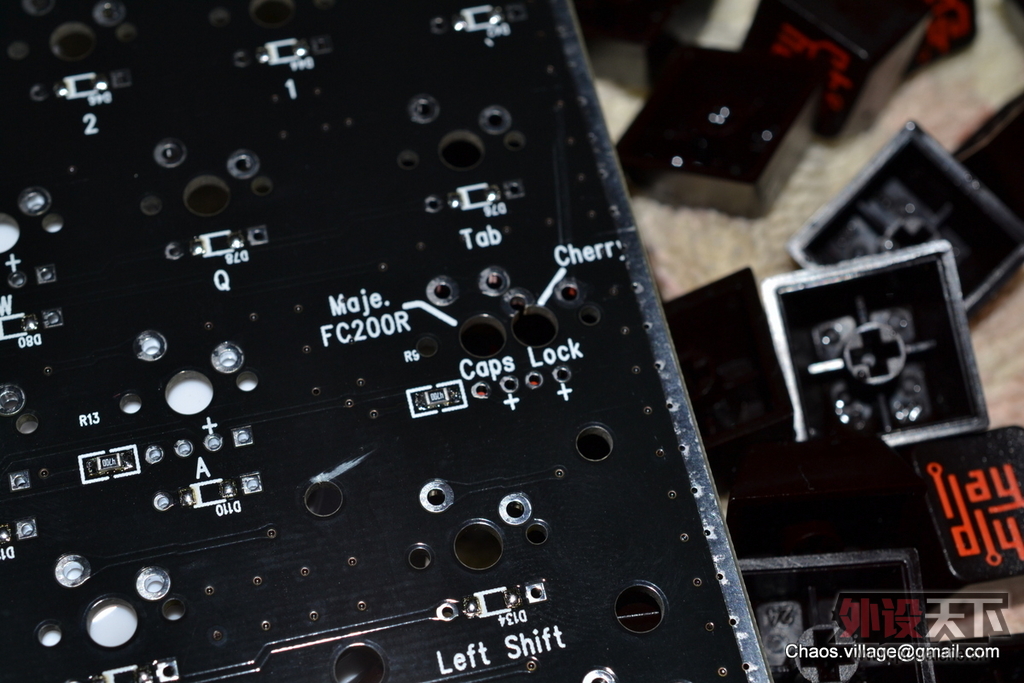

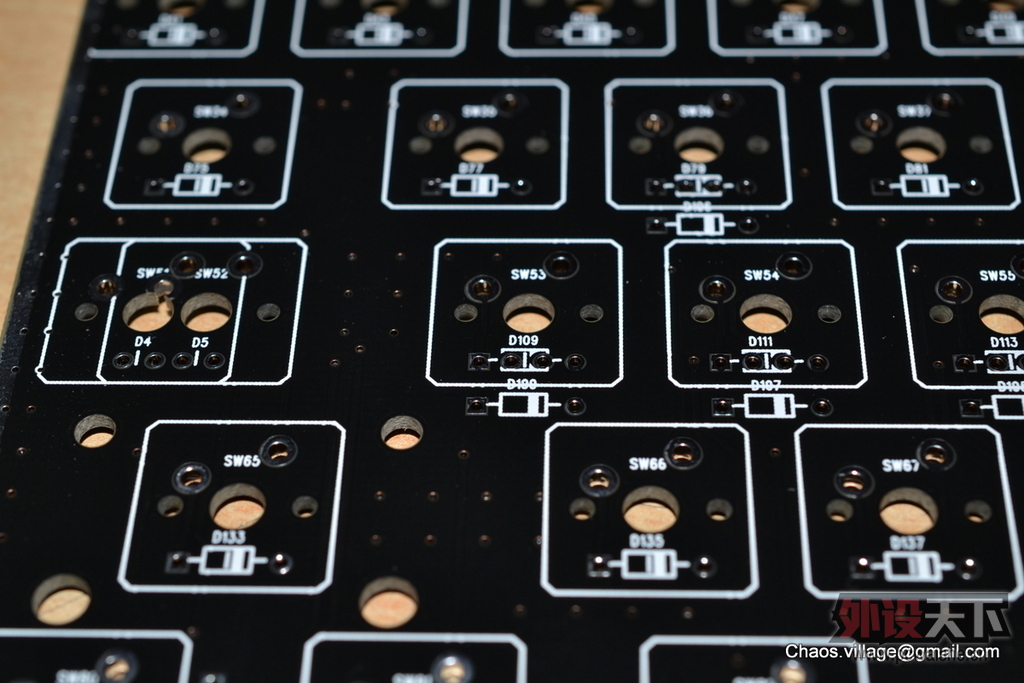

OEM和原厂CapsLock 兼容轴距设计。体贴了，啥键帽都可以装了。

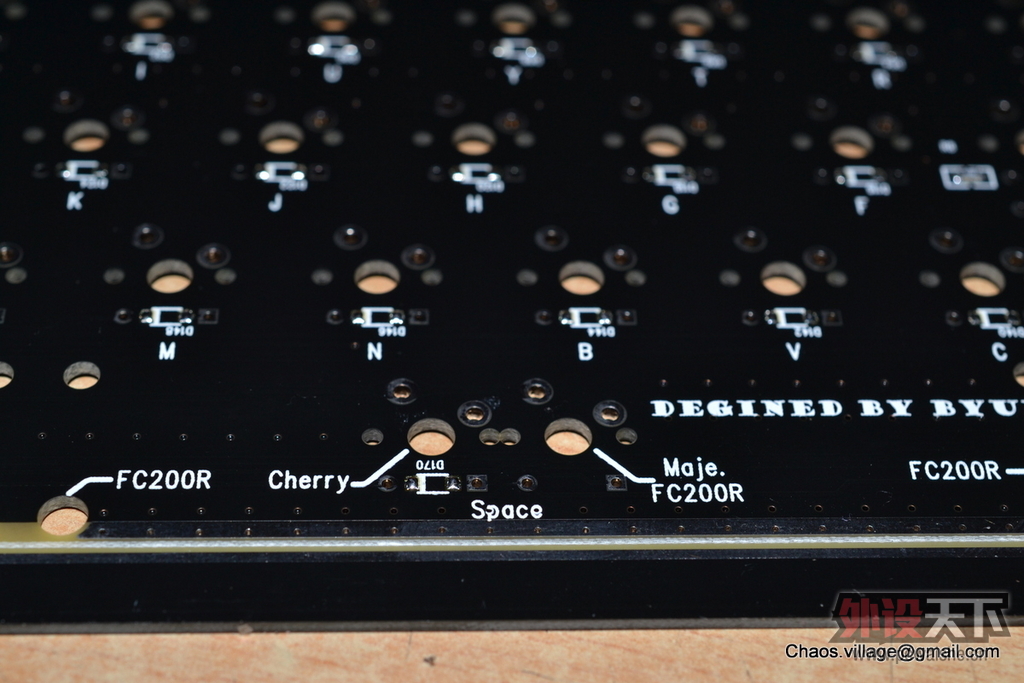

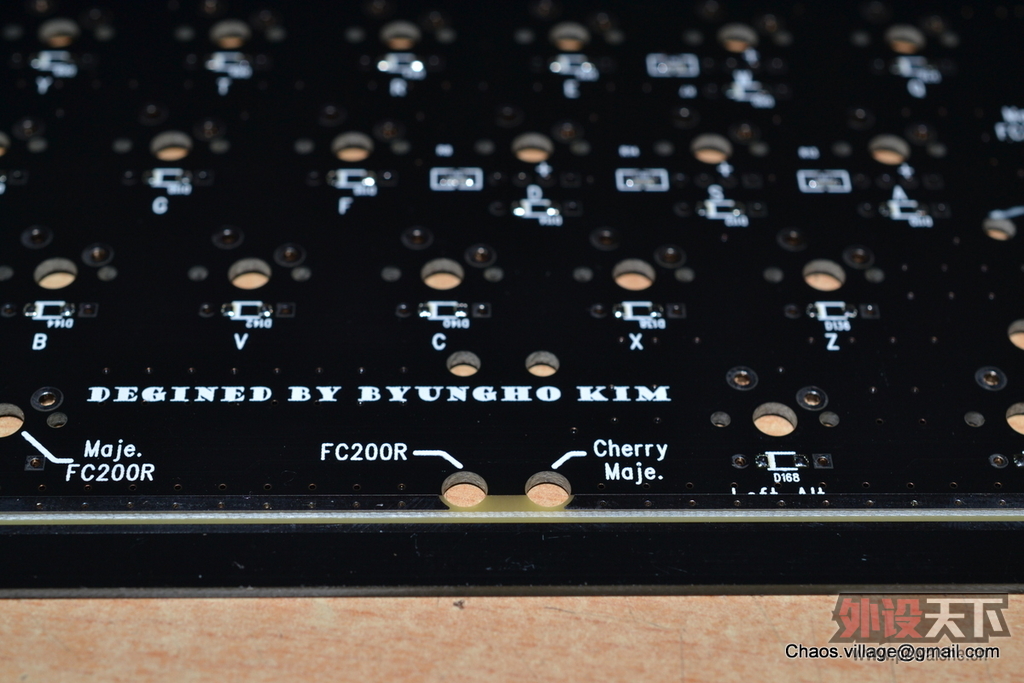

空格也有同样的兼容设计，居中和靠右，同样的oem和原厂兼容轴距。

卫星轴同样是兼容设计，貌似凯KC、LP、SS的键帽就用的这种间距，然后是原厂、KBT、KBC等台系键盘的卫星轴安装轴距。

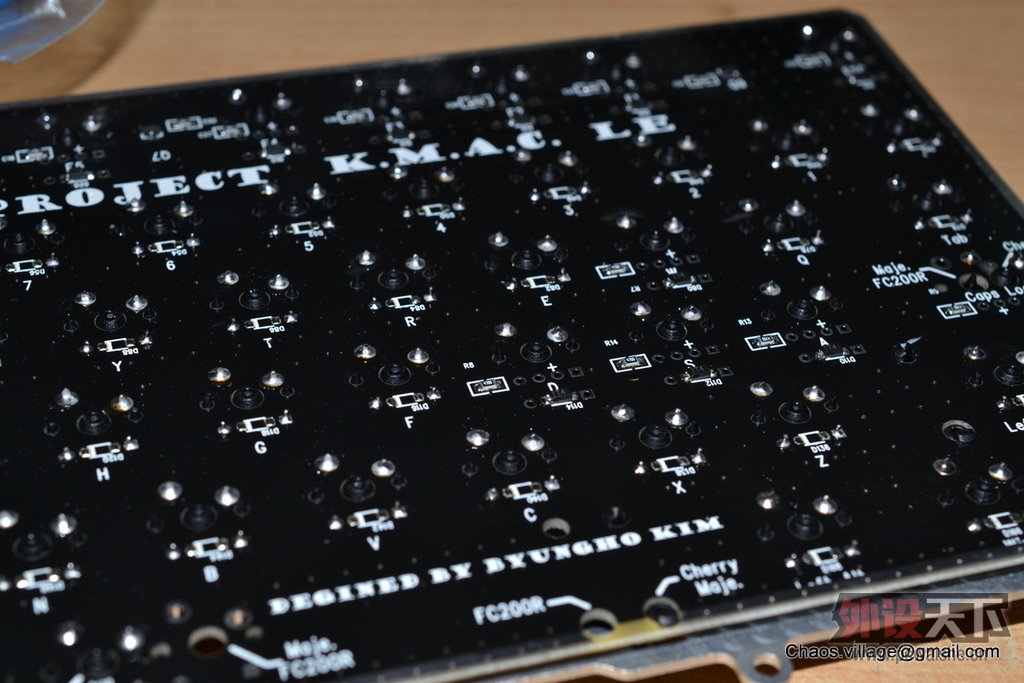

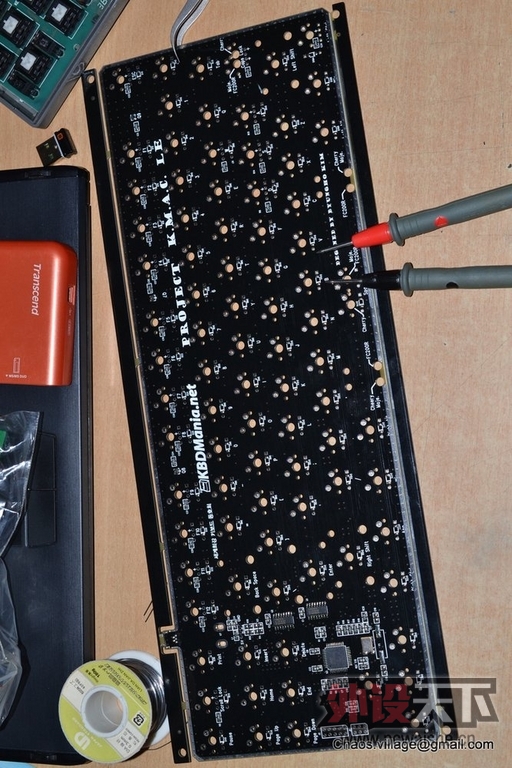

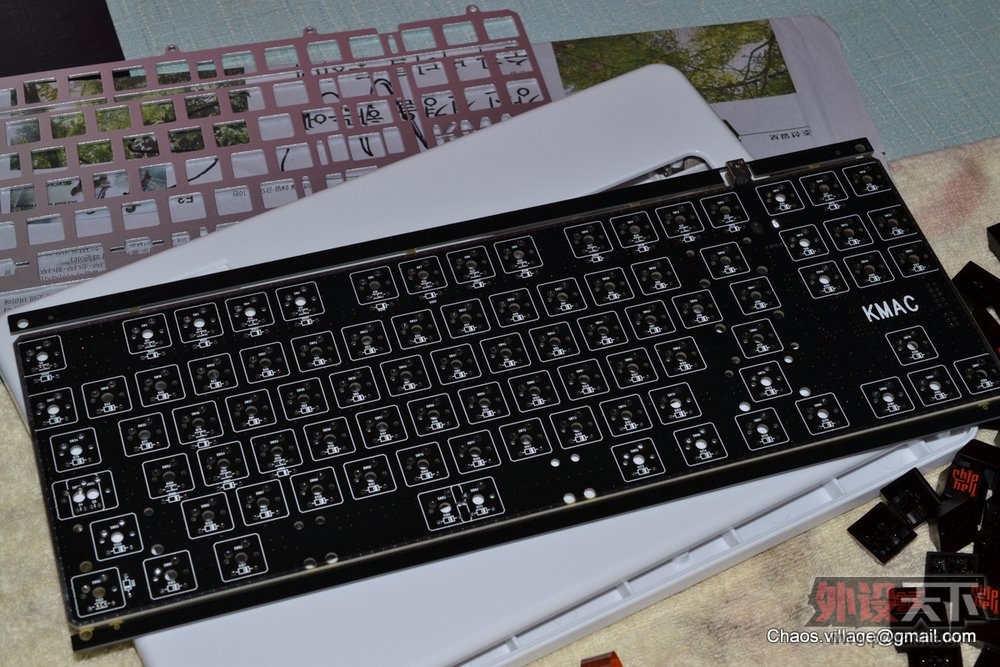

PCB正背面Kmac四个英文真破坏感觉很山寨。。。

背面

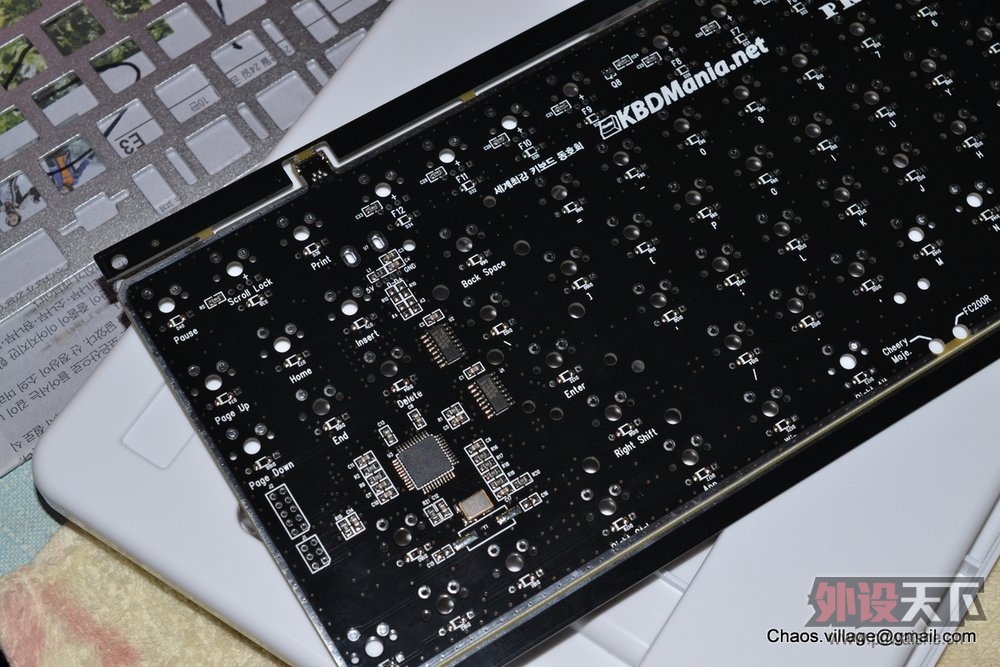

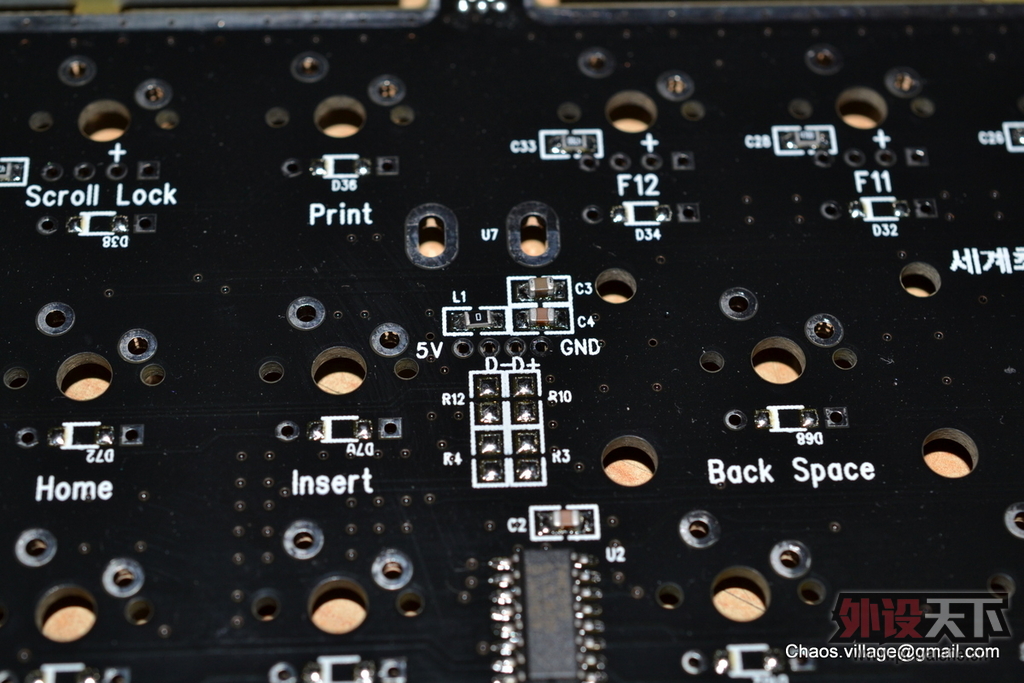

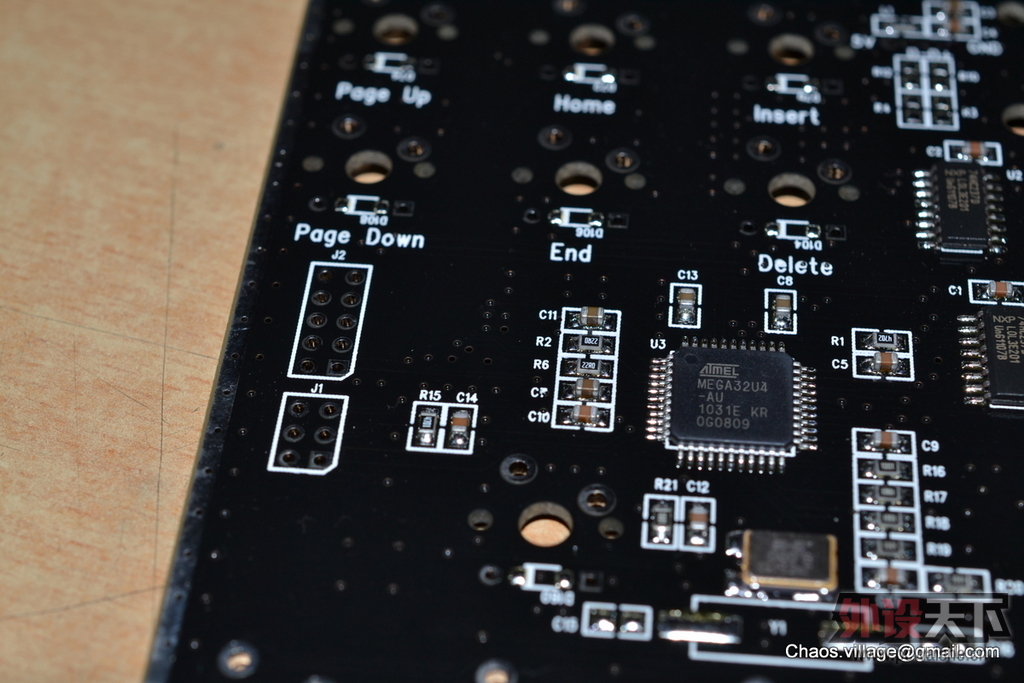

主控部分

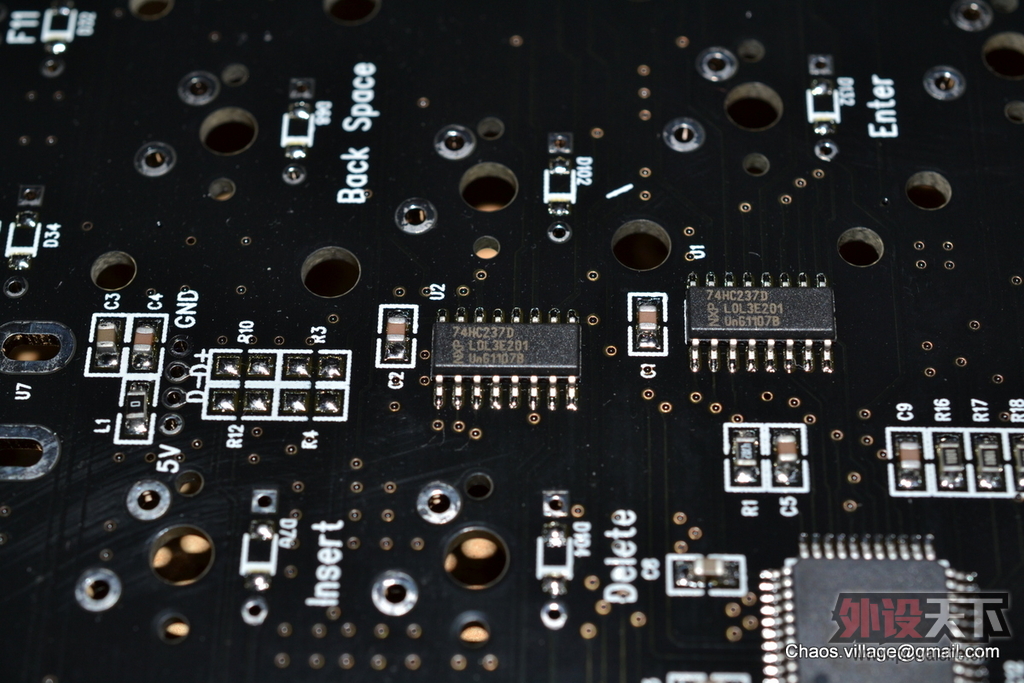

LED控制芯片

键盘虽然是键线分离 miniusb接口的，但是也同样兼容插接口和焊接线

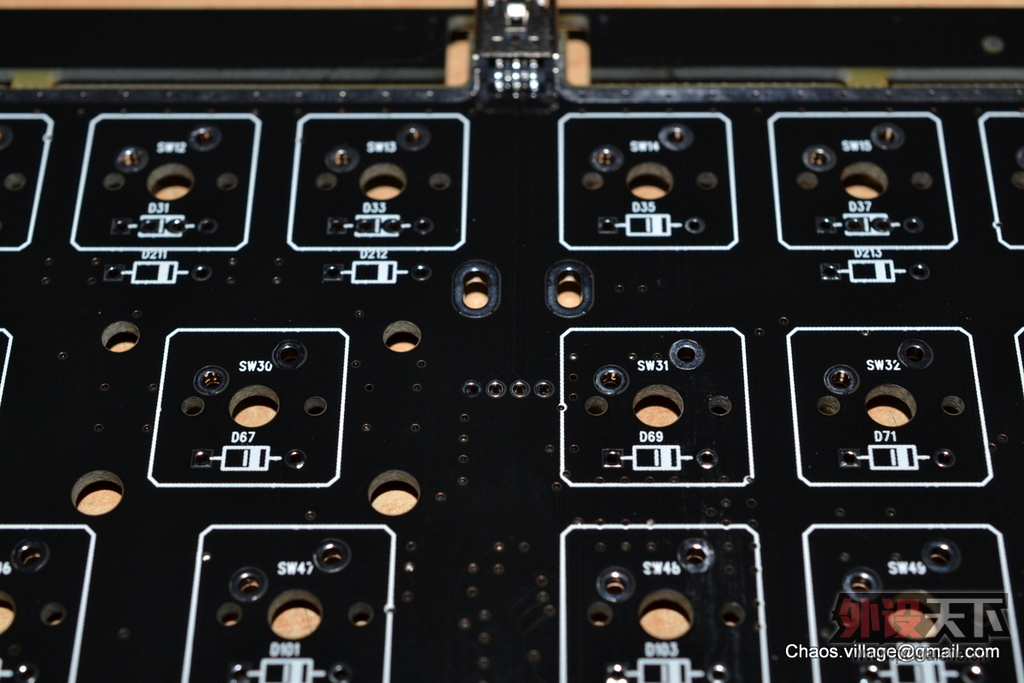

这两个大椭圆孔是尼龙绑带的孔。

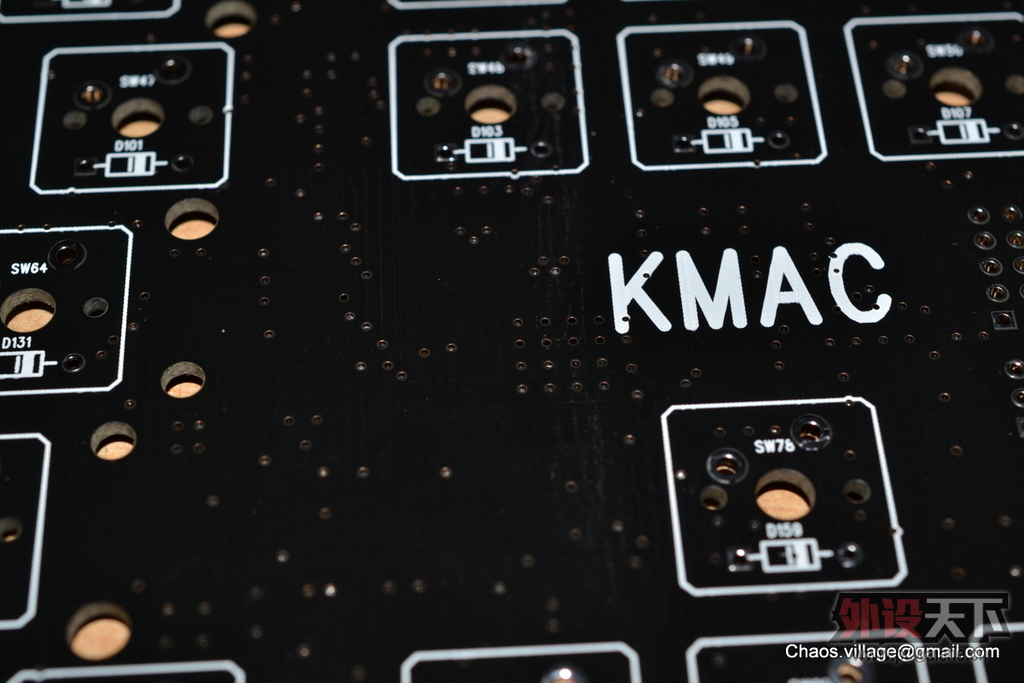

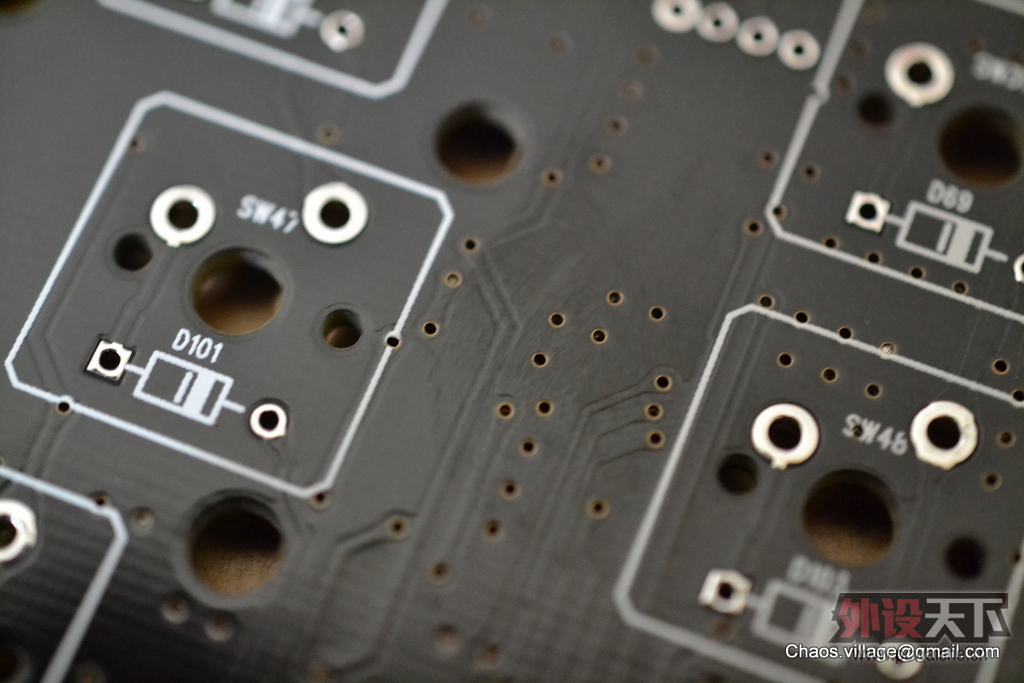

用来连接正背面铺铜的过孔，这数量太无敌了遍地都是啊。那位业内人士来给爆料下这样有啥用？反正我感觉是有用的，改善电磁屏蔽泄漏啥的？

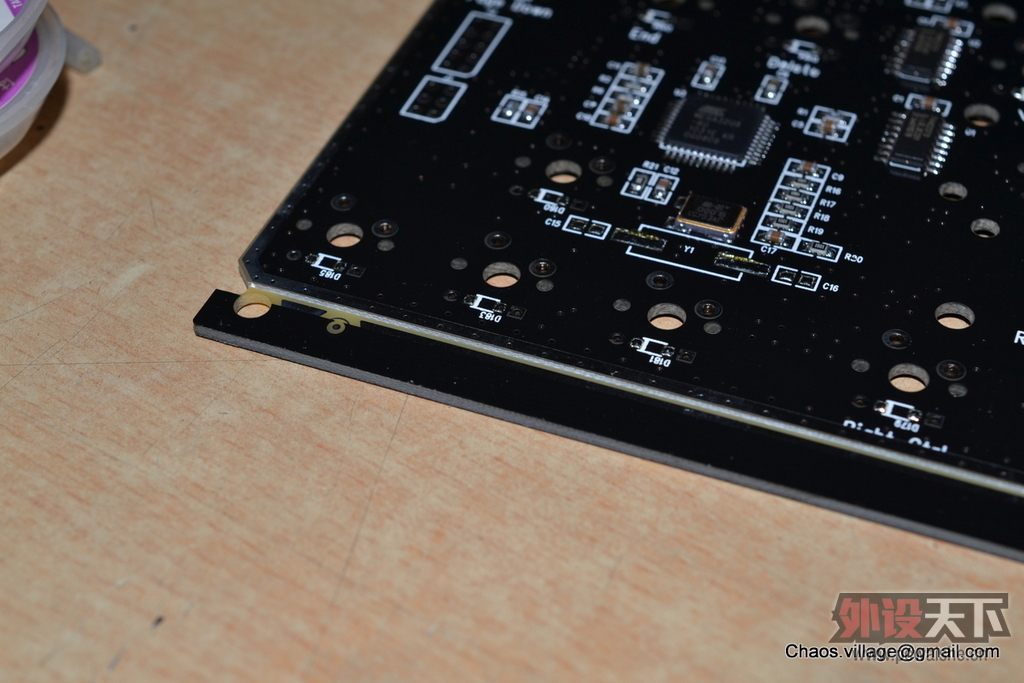

这个很有意思，要玩家自己动手掰掉的料边。

整个键盘边缘都有一整圈穿孔，类似TG34层板那样的，貌似叫电磁笼子。嗯，记得某大神这么说过一句。

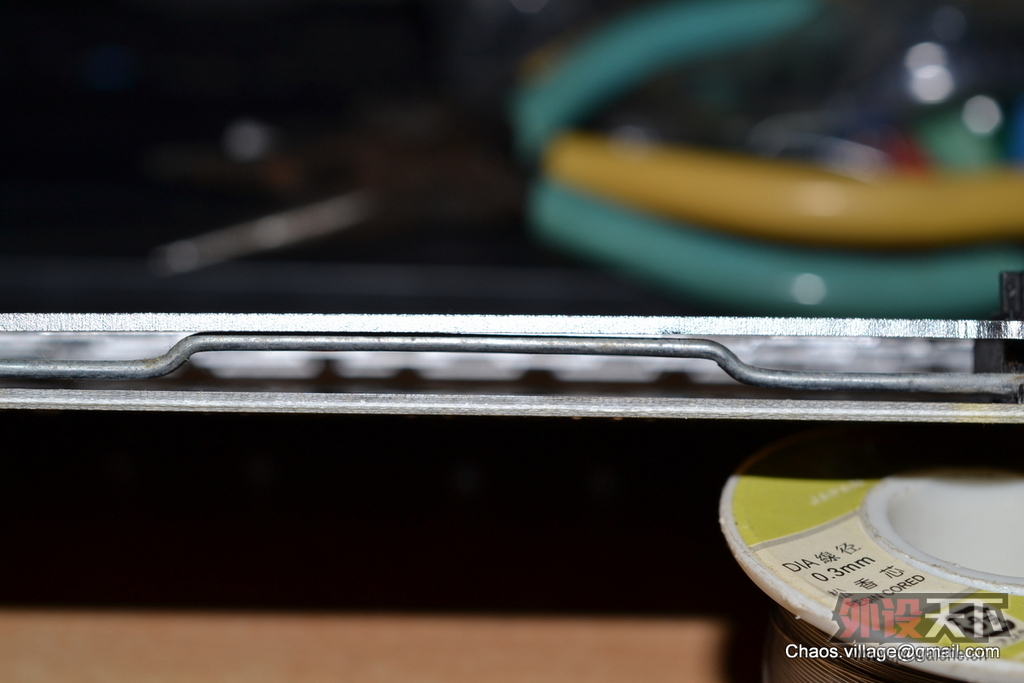

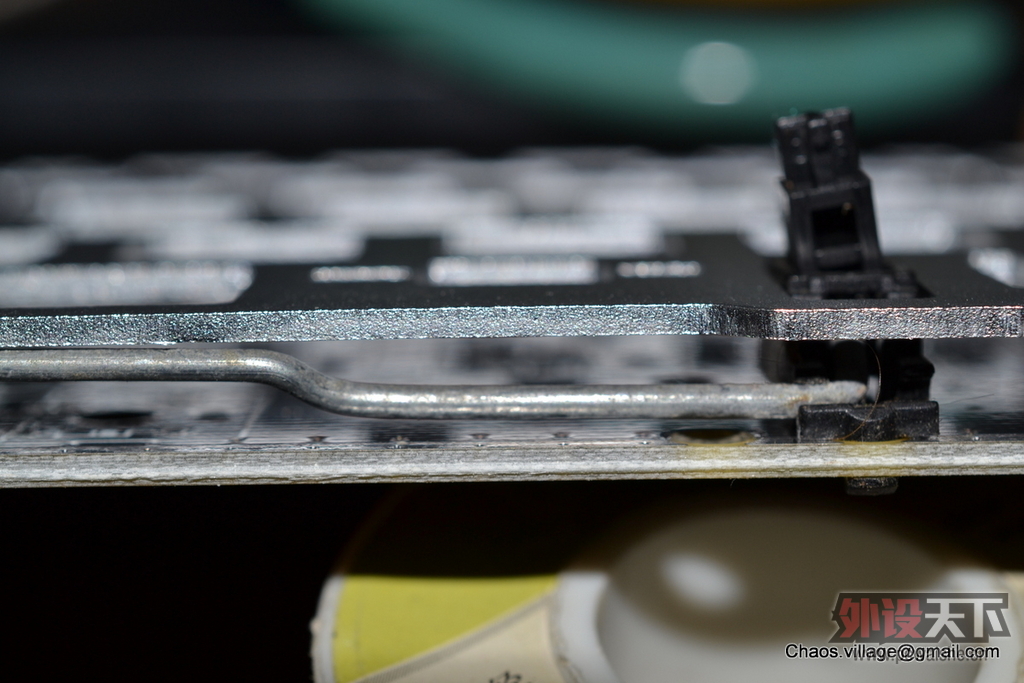

问题来了~~ 之前帮河马装87的时候就发现了，如果用G80-3000这样的6.25x卫星轴，由于中间有曲线，钢板上没有留空，所以会顶住钢丝，卫星轴就这样一直翘着~~

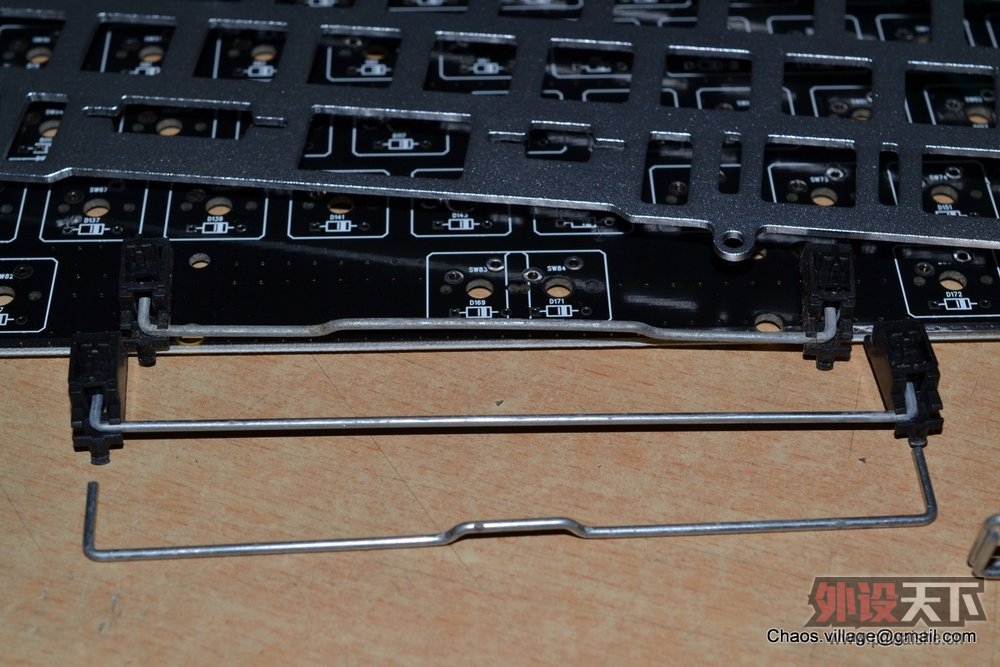

原厂曾经用过的几种卫星轴，可以看出来钢丝区别哈，两个7x空格，1个6.25x空格。中间哪个就么有问题~~~~~另外可以看到钢板也针对两种轴距设计了兼容的框框，实际就是框框长一点而已，很简单很容易可以做到。

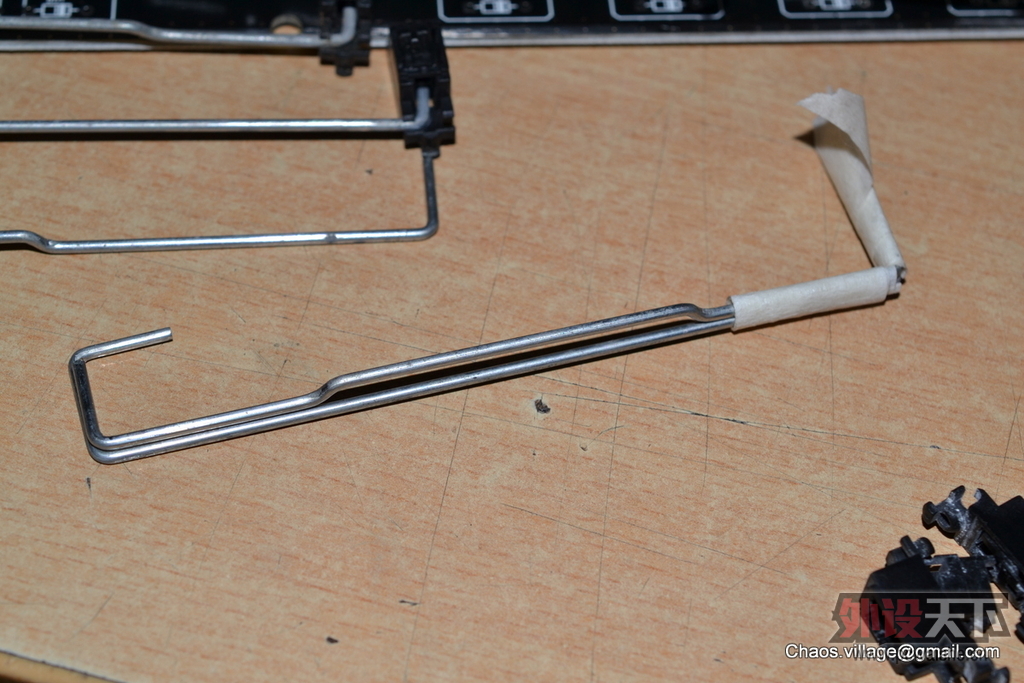

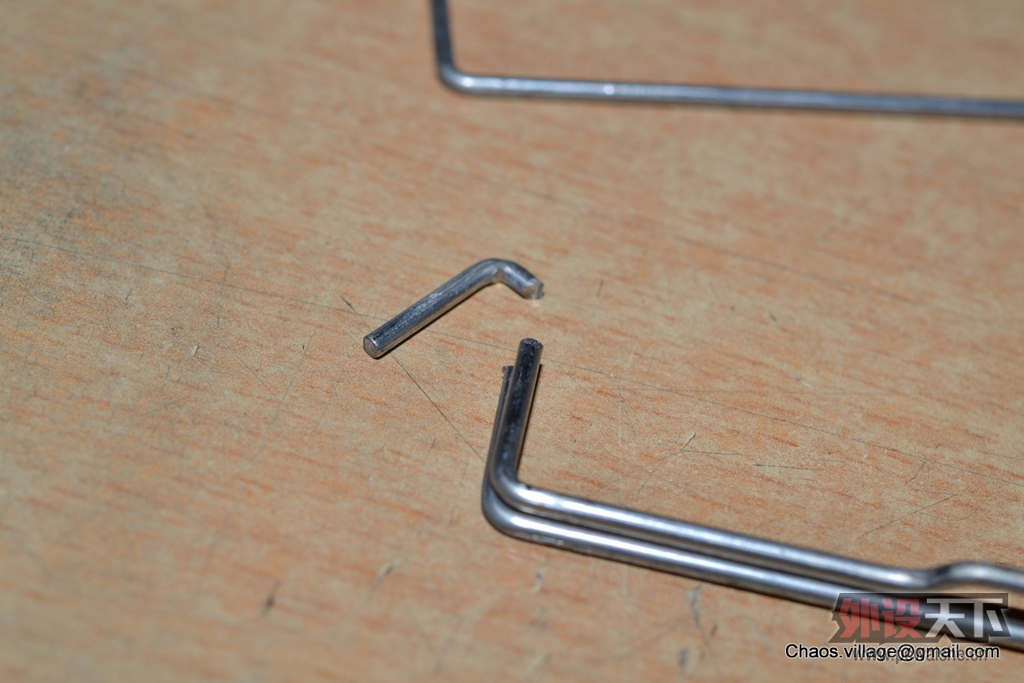

自己做个平的卫星轴吧~~~用个7x空格的钢丝做~~~~绑在一起确保一致。

剪掉多余的部分，就一模一样了……

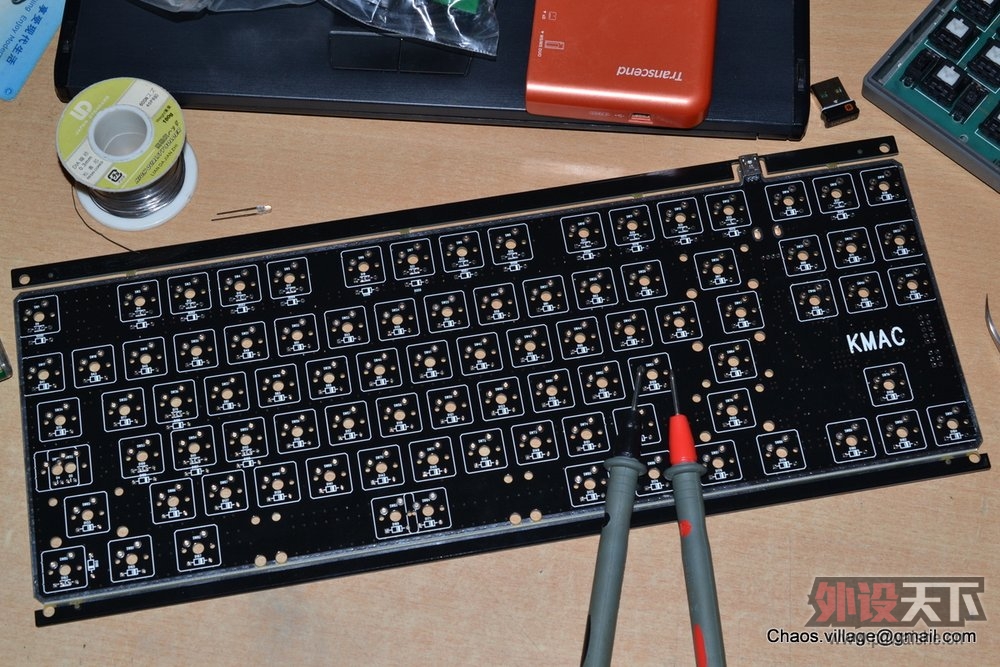

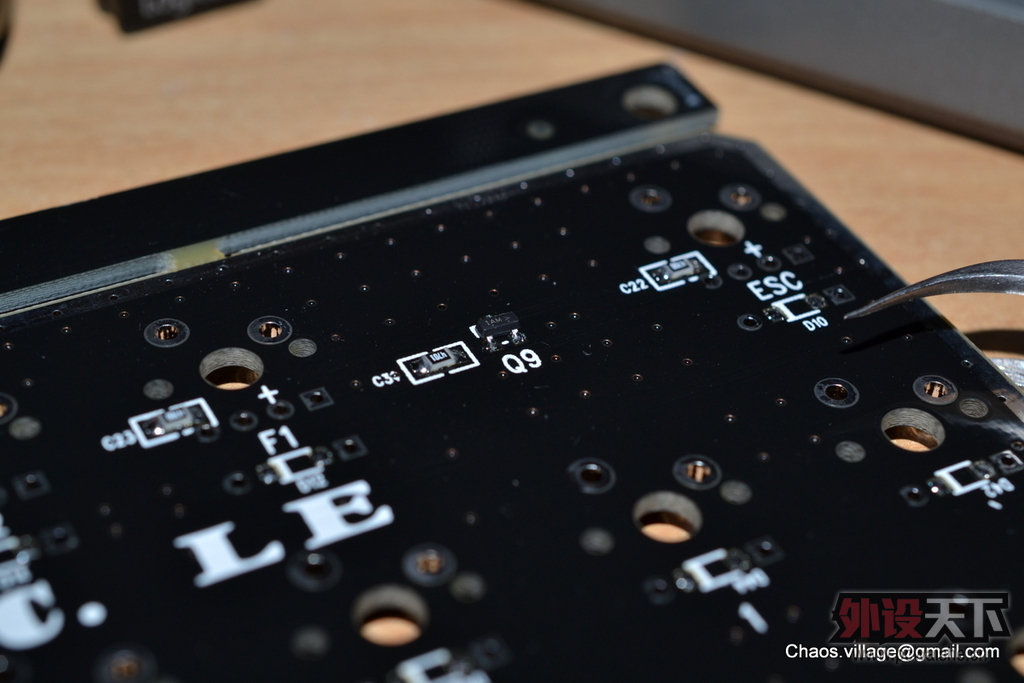

全部搞定以后，可以像ProG2那样 F区有led esc有led wasd有led 但是ctrl也有个led我就不知道这是做啥的了。。这次用的是1206陶瓷封装的4148二极管，而且板子上面的丝印正好是这么大带led的全部都需要加焊贴片二极管或者直插的，确保无冲。。。。。Kmac搞定~~

--------------------------------------------------------------------------键帽一堆，没我的份-----------------------------------------------------

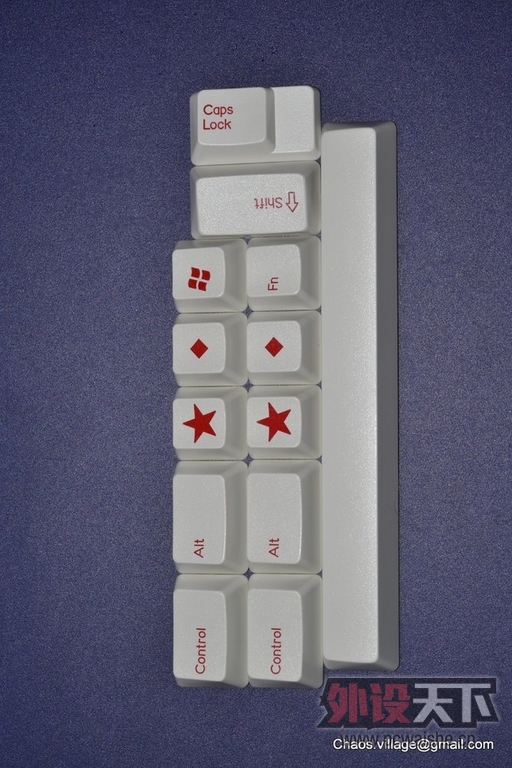

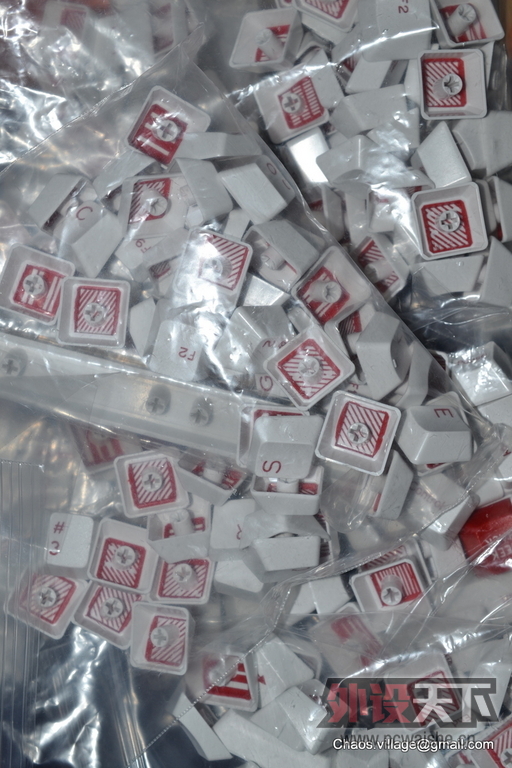

一堆白底红字的二色键帽

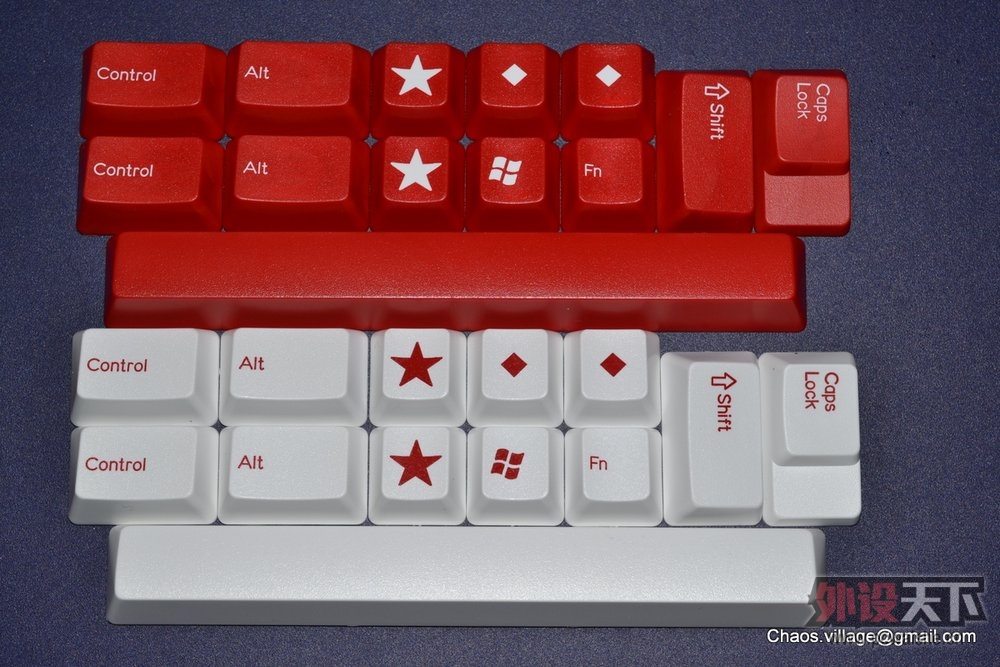

白底红字的101套装和红底白字的101套装

灰白红字101套装

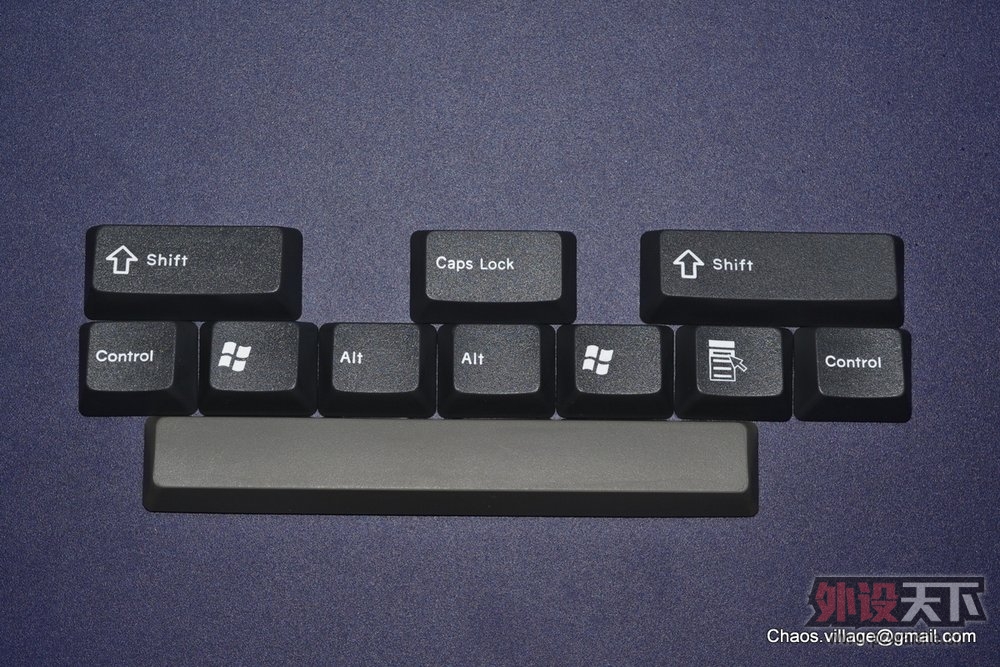

灰黑的104套装

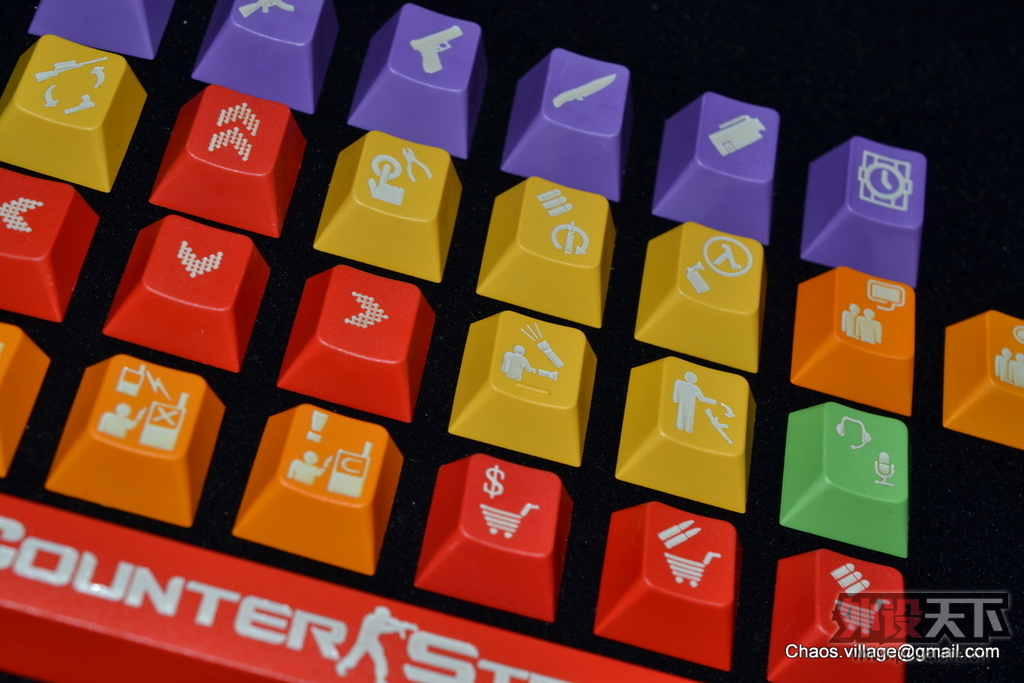

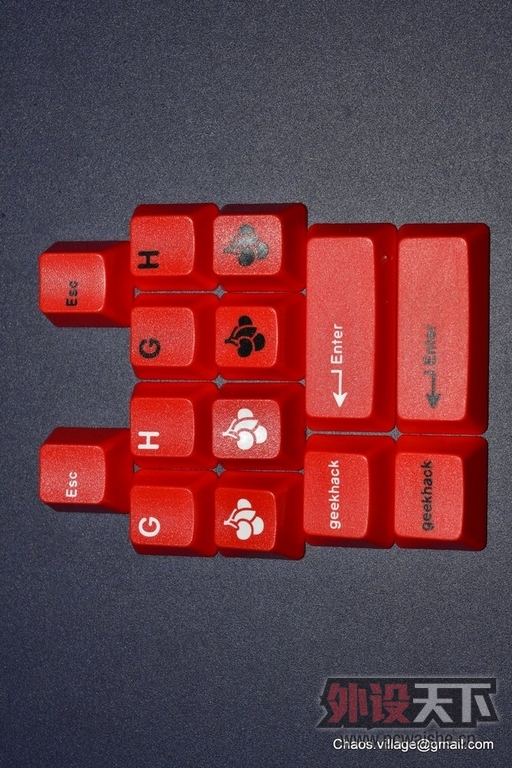

好像叫神马红色警戒的套装。。。樱桃很奇葩

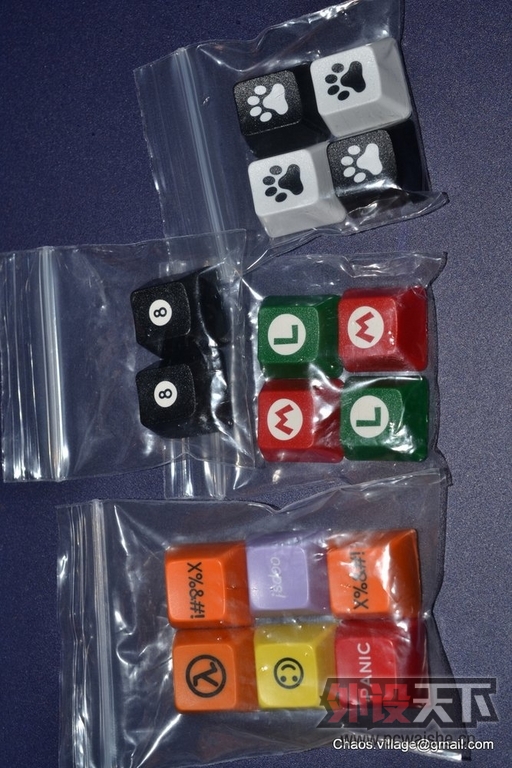

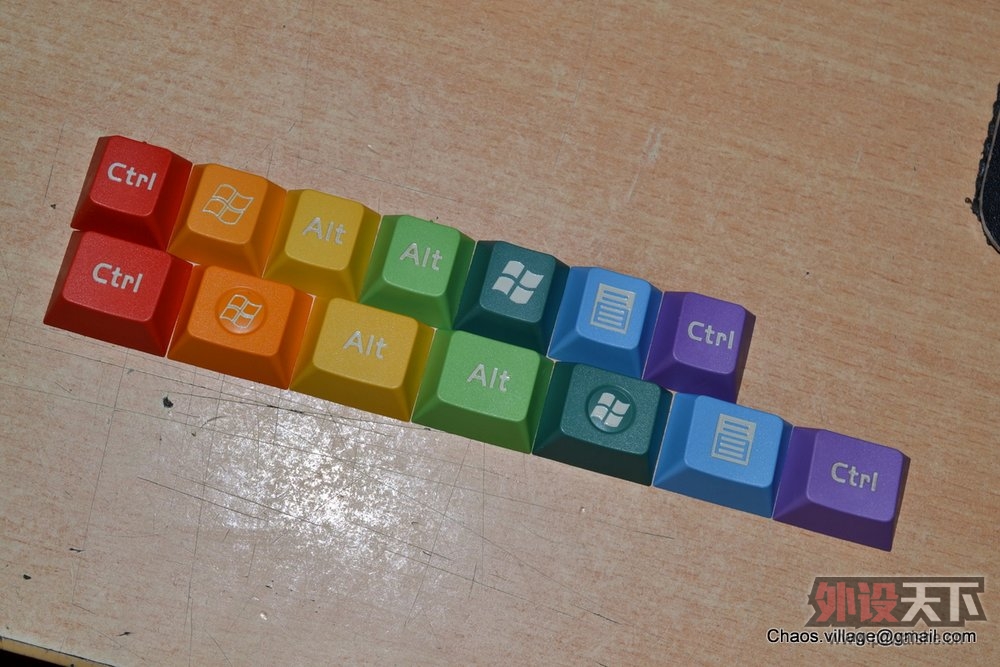

一些其他键帽有打字机外形的，有黑8有马里奥和路易、猫爪、半条命。

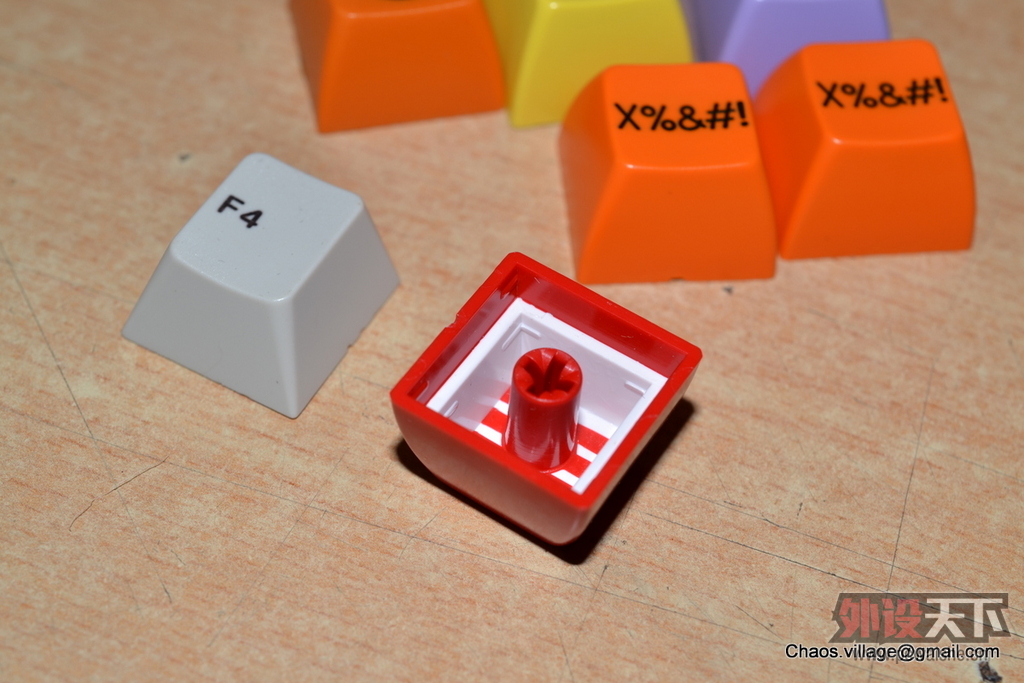

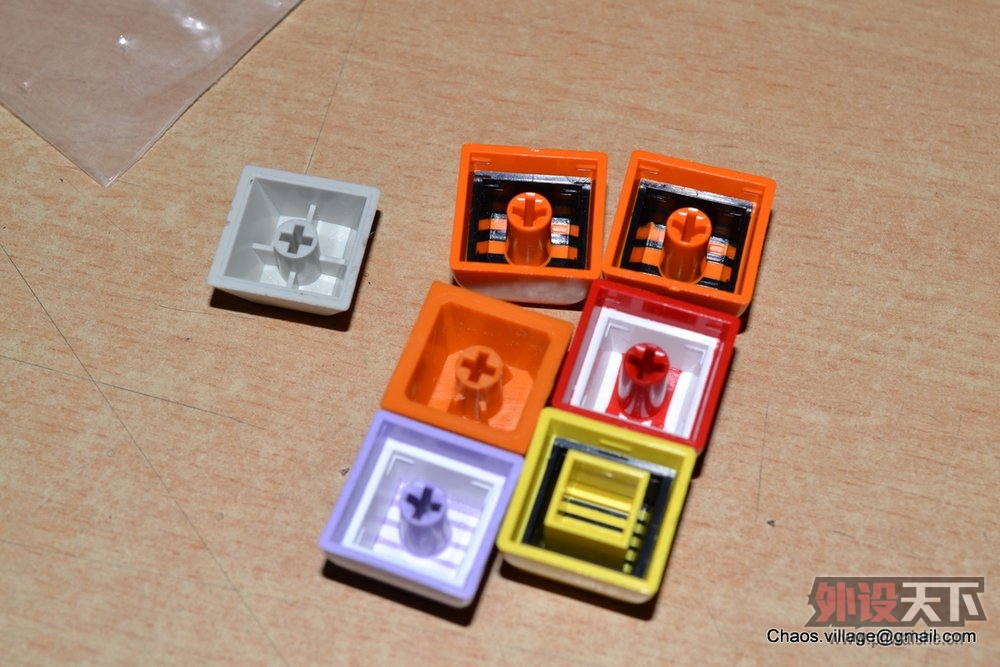

超级厚，和原厂的加厚PBT对比，注意是Cherry原厂加厚，而不是原厂高度加厚。

鬼头星云，包装居然是布袋子，居然还手绘。。。。

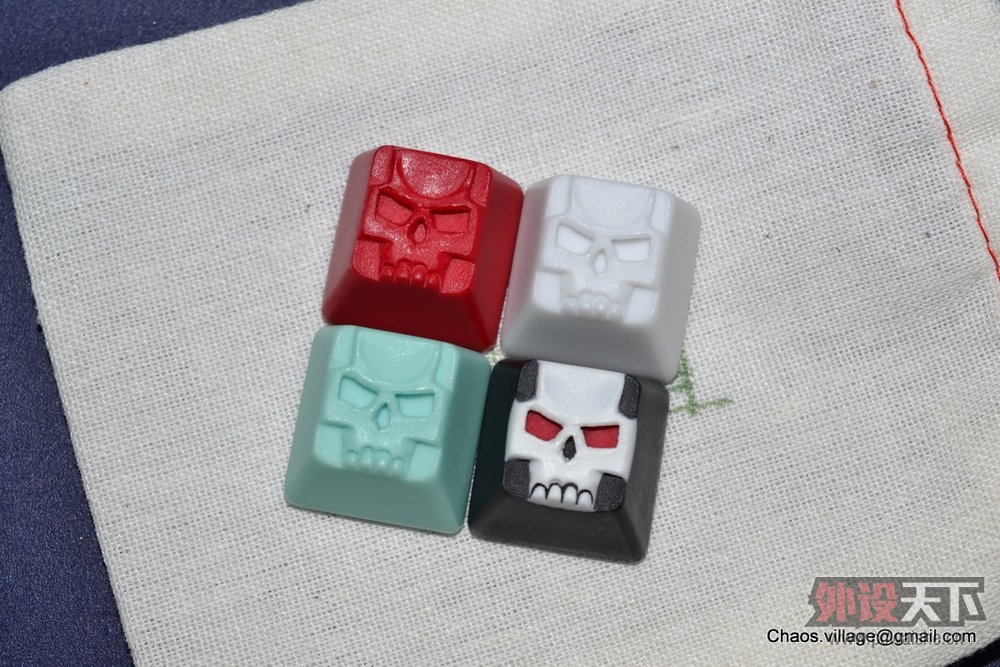

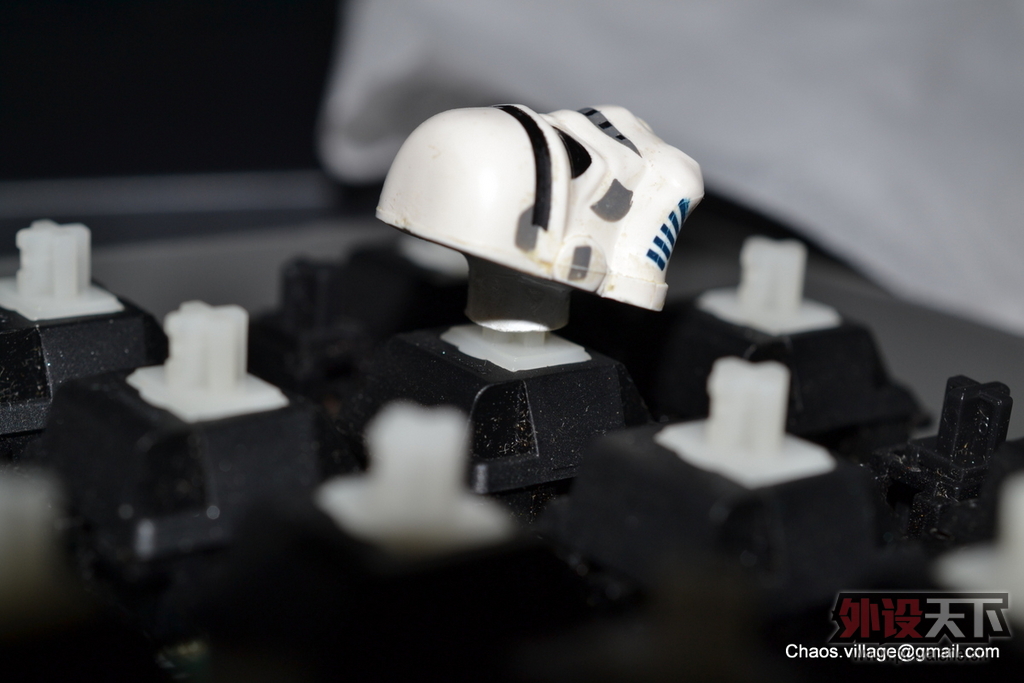

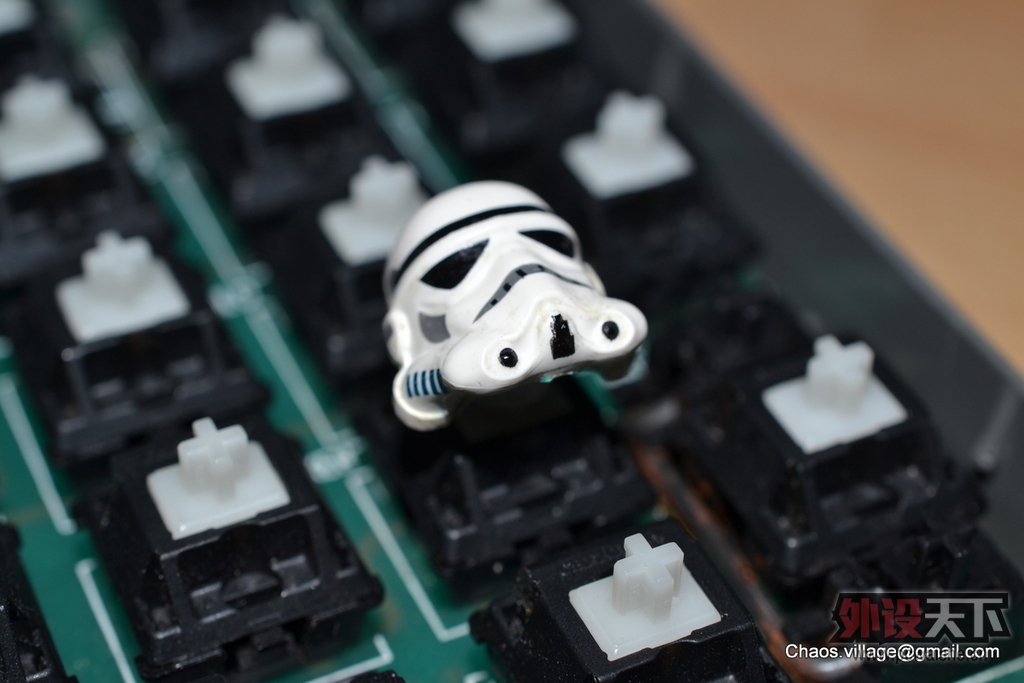

---------------------------------------------------------这个是群里兄弟赠送的手工DIY面具男键帽，我中奖了，就我这一个不是垂直的。。。。

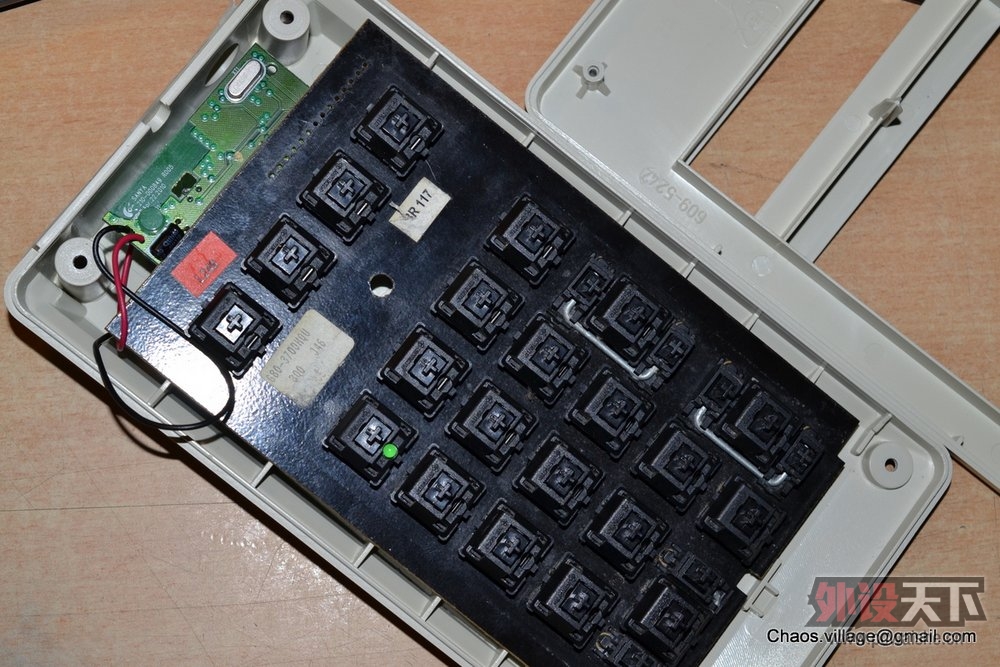

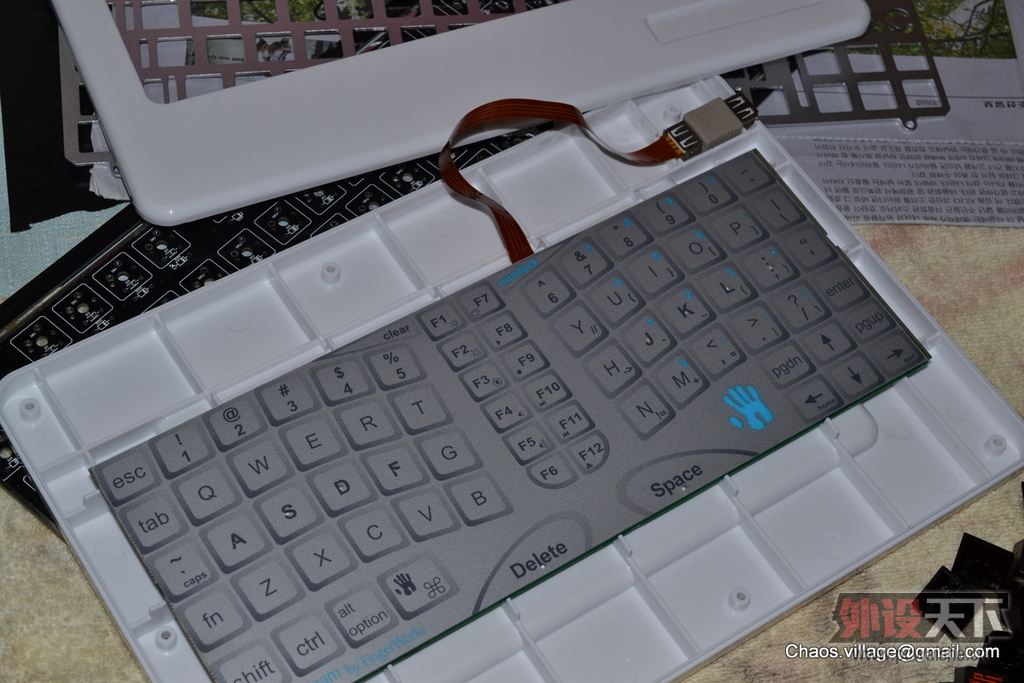

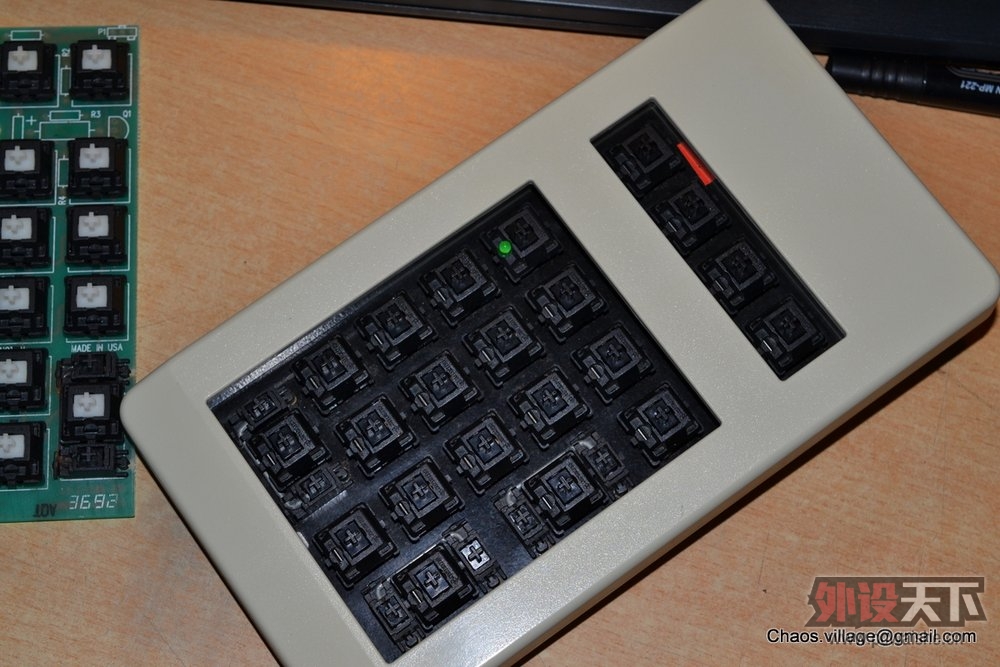

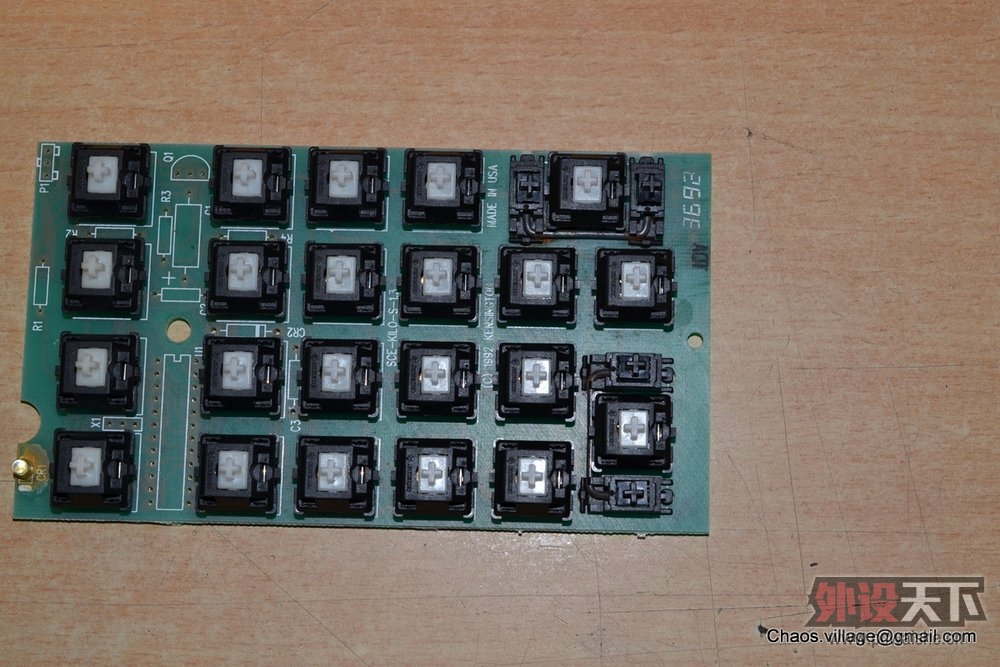

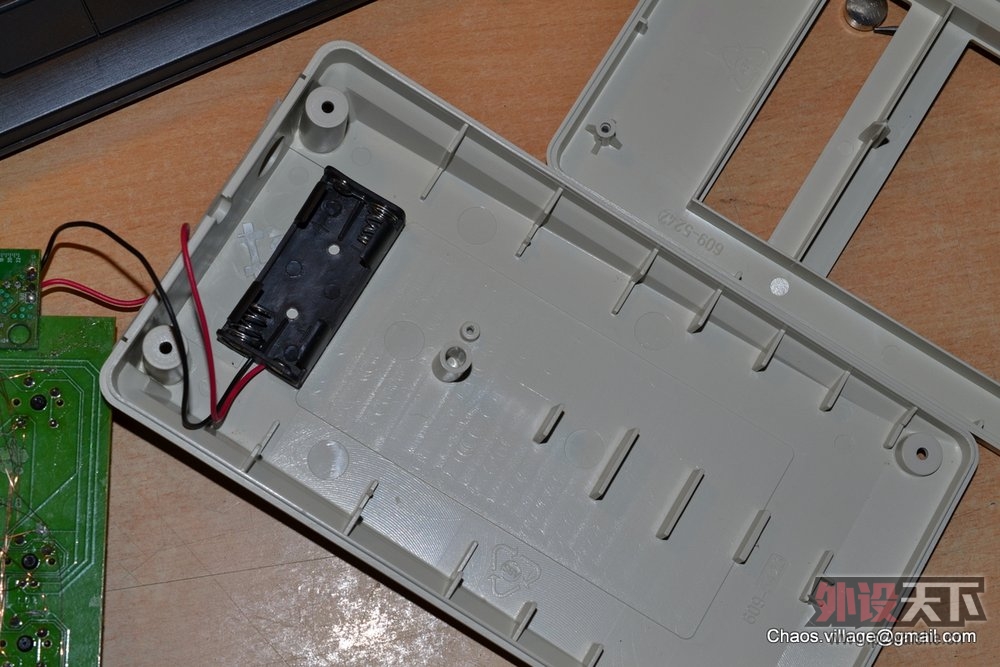

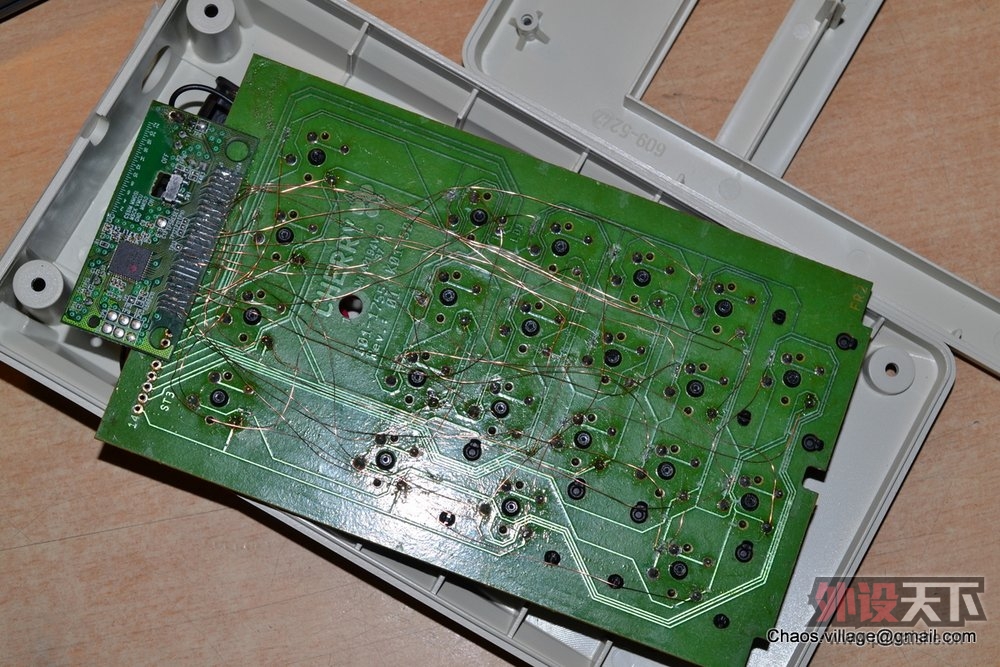

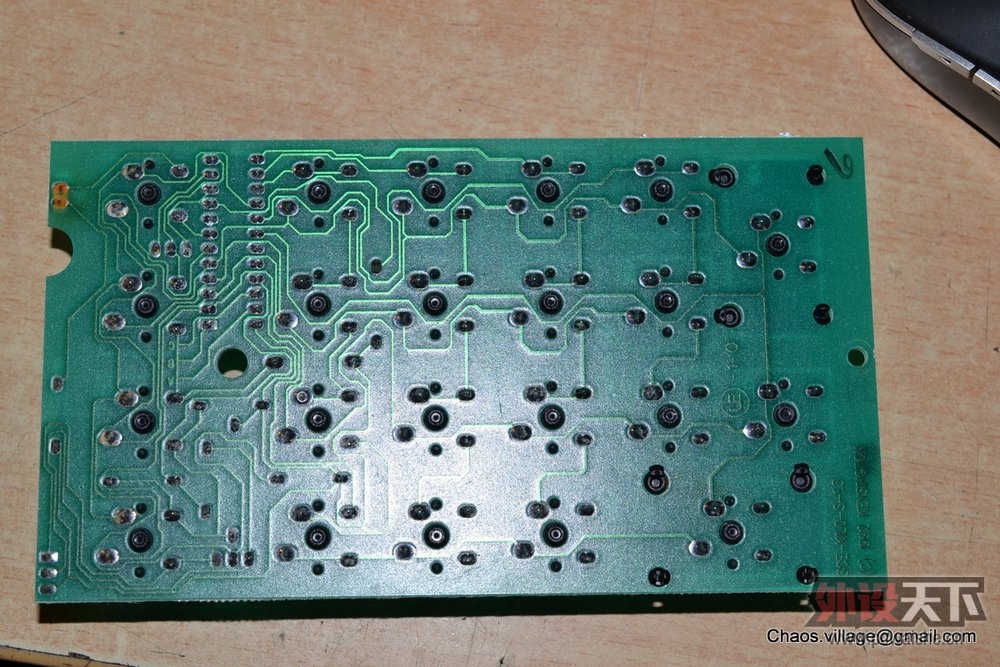

-----------------------------------------------------------G80-3700是个很好的键盘，里面地方超级大，已经有各种改装，有的改成MX轴计算器，，带液晶的，有的改成33键的，咱应某金融工作者的要求弄个罗技优联无线的，理由是87键盘肯定是不动的，一直在桌面上，小键盘用的时候拿出来，不用的时候扔掉……
