NOPPOO巧克力键盘简介：

       令人期待已久的Noppoo Choc 巧克力机械键盘于2010年4月正式上市。
       这把外形酷似巧克力的窄边键盘拥有者一个非常迷人的名字Choc，也就是“巧克力”英文的缩写，目前这款机械键盘首推的是采用最适合游戏使用的cherry原生黑轴。
       Noppoo Choc 巧克力机械键盘拥有精美的包装，将完全保证在运输和平时携带中不受外力的损坏，同时键盘附带拔键器和便携包，方便拥有者自行拆卸键帽和随身携带。除此以外最令人关注的定价Noppoo Choc机械键盘也是十分诱惑，就像巧克力的美味一样吸引着我们，详情请咨询Noppoo各地经销商，让我们一起期待Noppoo Choc 巧克力机械键盘为我们带来的新一轮机械时代。

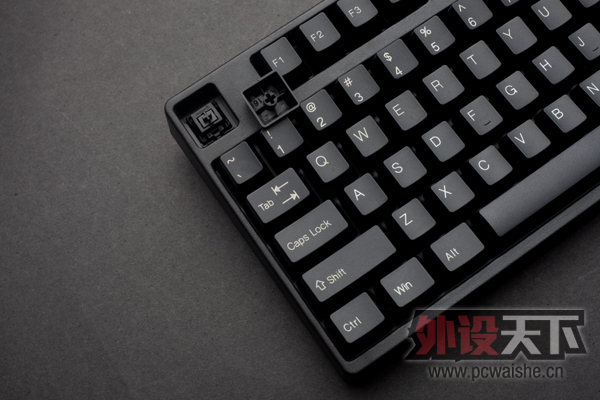

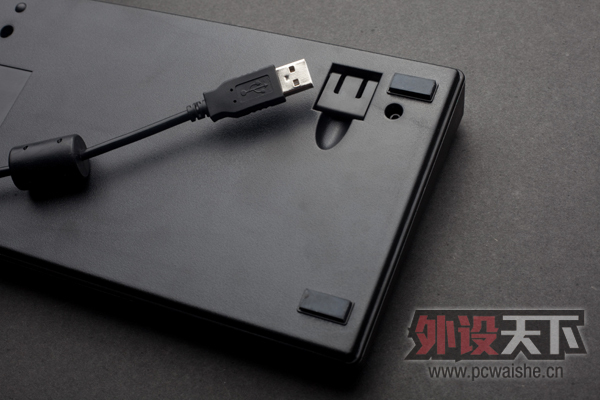

Noppoo Choc 巧克力机械键盘
外形尺寸：440mm x 135mm x 30mm(±10mm)
键盘重量：1000g （误差±50g）
键位数量：104键
键间距离：5mm（键帽边距）、20mm（键帽中心距）
键位键程：4mm
键位触发：1.9mm
连接线长：2m（误差±0.1m）
键帽种类：ABS激光填料
键帽特性：Cherry原生黑轴
键位冲突：普通冲突（最高可达到8键无冲突）
操作系统：Windows 98(SE)Me/2000/ XP/Vista
连接接口：USB（即插即用）

---

       如今，已NOPPOO已经在家中躺箱子很久了，为了更好的让其焕发活力，做出了如下修改，口味略重，图片略多，文字略少。

       前期思路是加上LED灯，考虑了一下之后想将LED灯的供电连接在键盘原本的电源线上，但怕电流会影响键盘原本的电路，于是考虑加进一个USB集线器提供稍微分开的供电；既然加入了USB HUB，那么键盘上必须要弄上USB HUB，于是又多了一样东西要弄；在想了一下，发现还是再加个调光部分好了，于是又加进了拨码开关以及各种电阻，用来支持LED的调光部分。

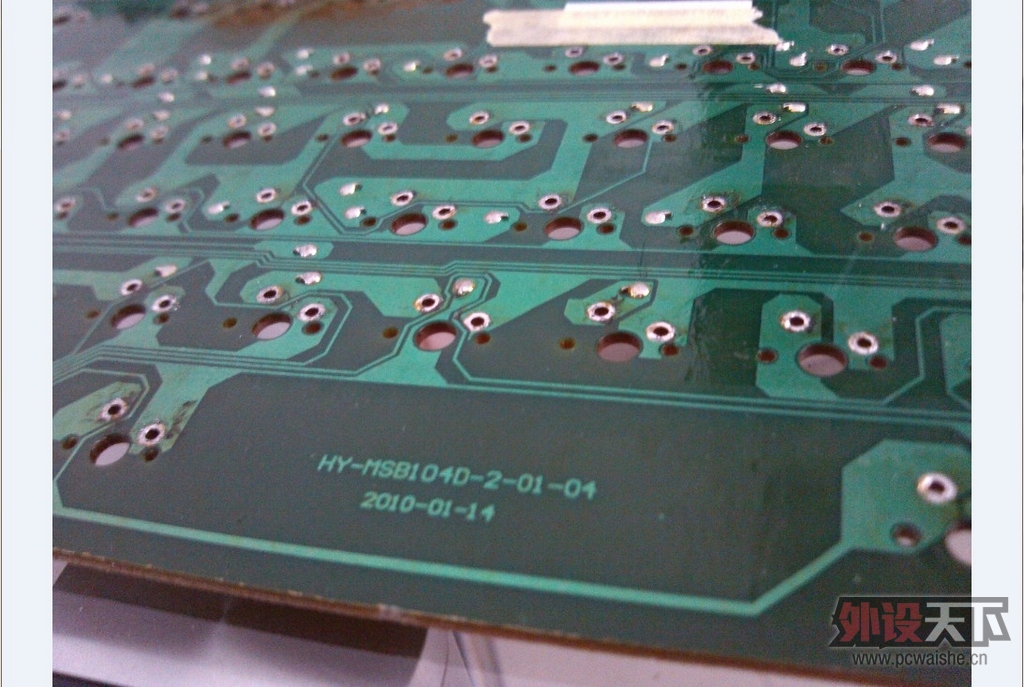

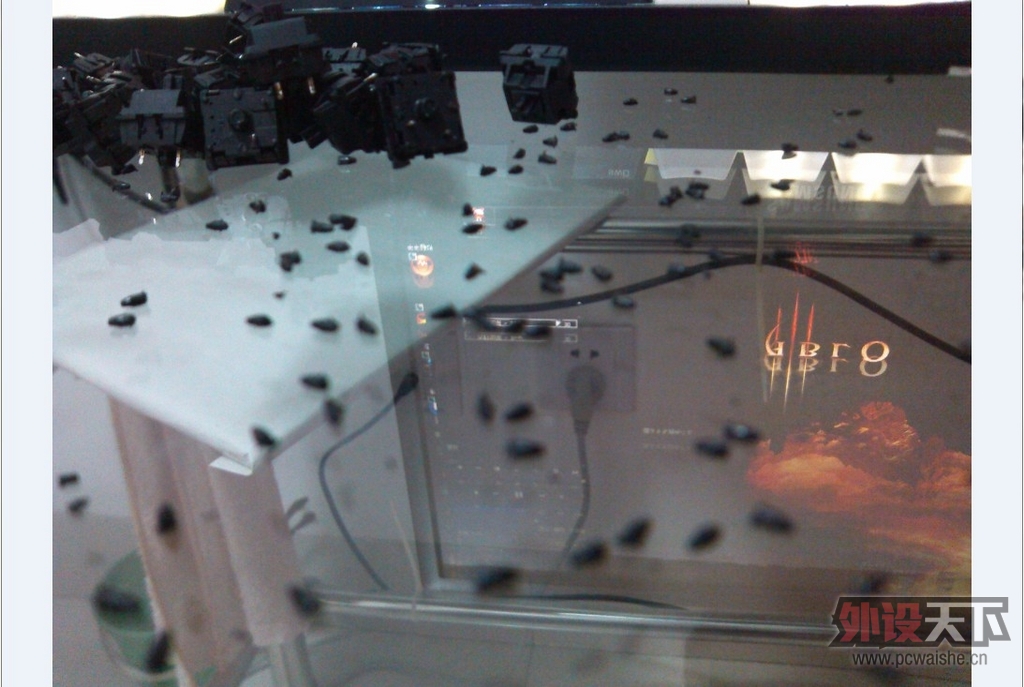

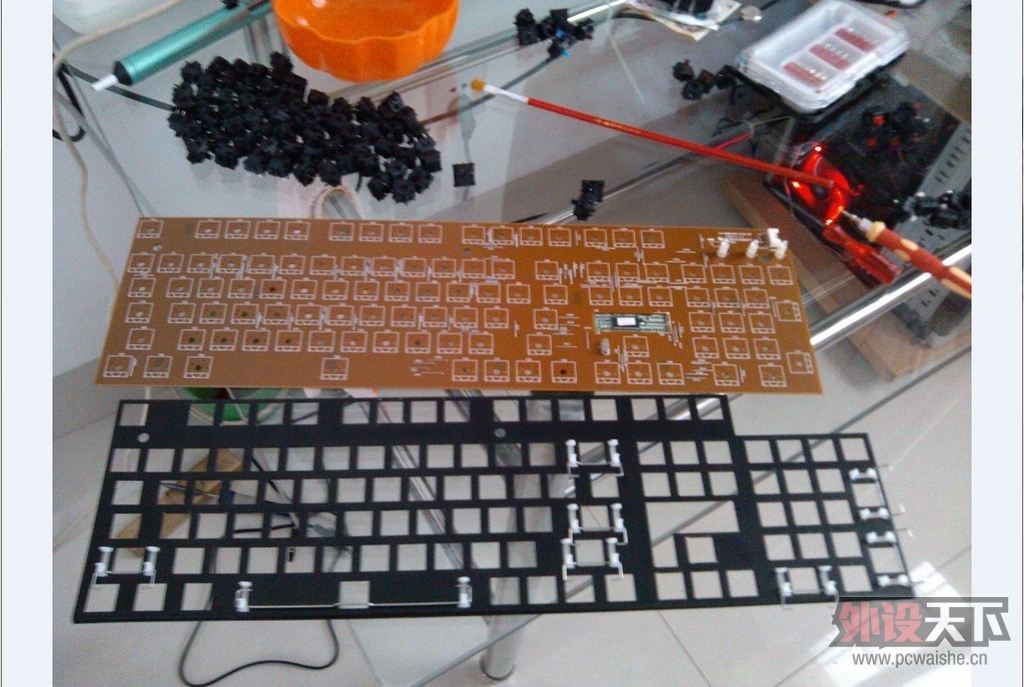

       第一部当然是先将键盘拆个干净，104个轴全部卸下。


       这里要注意一下，NOPPOO的这款键盘相当的厚道，即使键盘有了钢板，轴是用5脚的轴，这样加灯就很方便了，直接可以将轴两端的副固定柱孔位拿来当成LED的两个走线位，这样走LED的线路就相当的好了。

以下是个人的一些见解：
       如果将LED灯走线弄在PCB与钢板之间，那么从背面看起来确实相当美观，但如果坏了一个LED需要更换呢，又要将104个键全部焊下，然后才能更换LED，这样会相当蛋疼吧，幸好NOPPOO Choc 104采用的是三个固定柱的轴，PCB上有两个固定柱孔，正好充分利用起来。

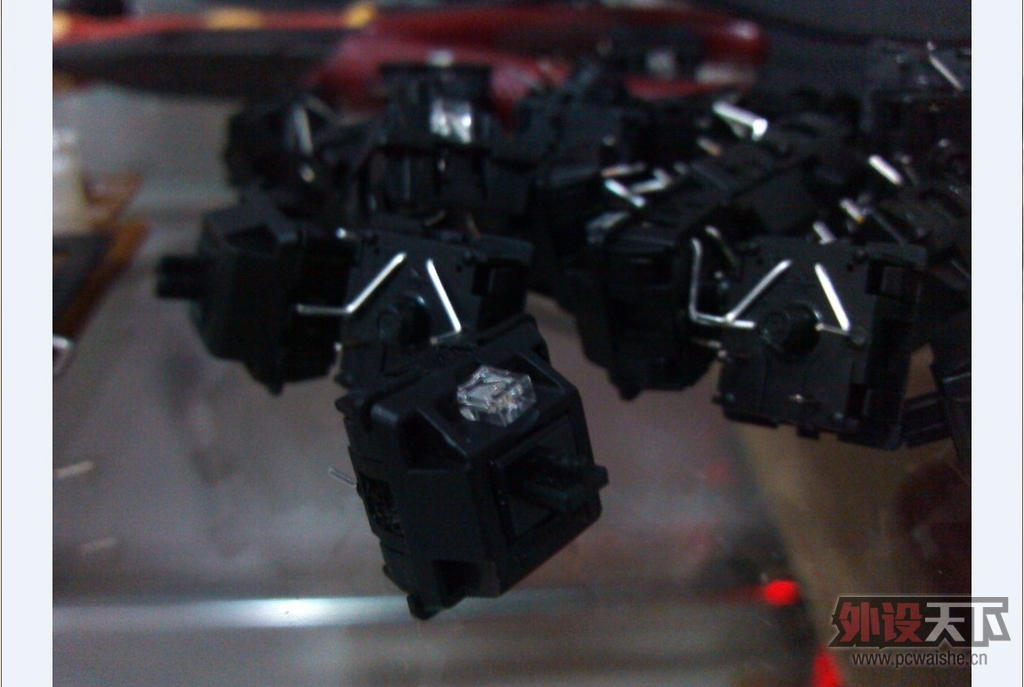

将所有轴的两个副固定柱剪去。

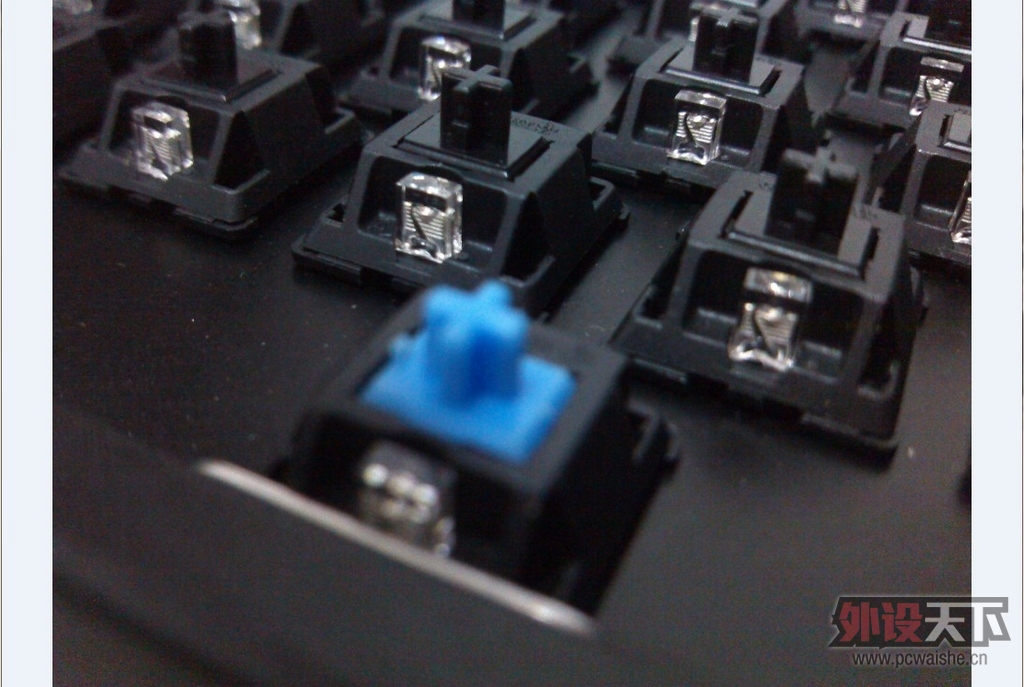

LED灯如此装。


品胜八爪鱼USB HUB，用热熔胶进行固定，USB HUB输入端改成miniUSB母座，两个接入端改成键盘的USB HUB，一个接入端用来接键盘，一个接入端用来提供LED的供电。

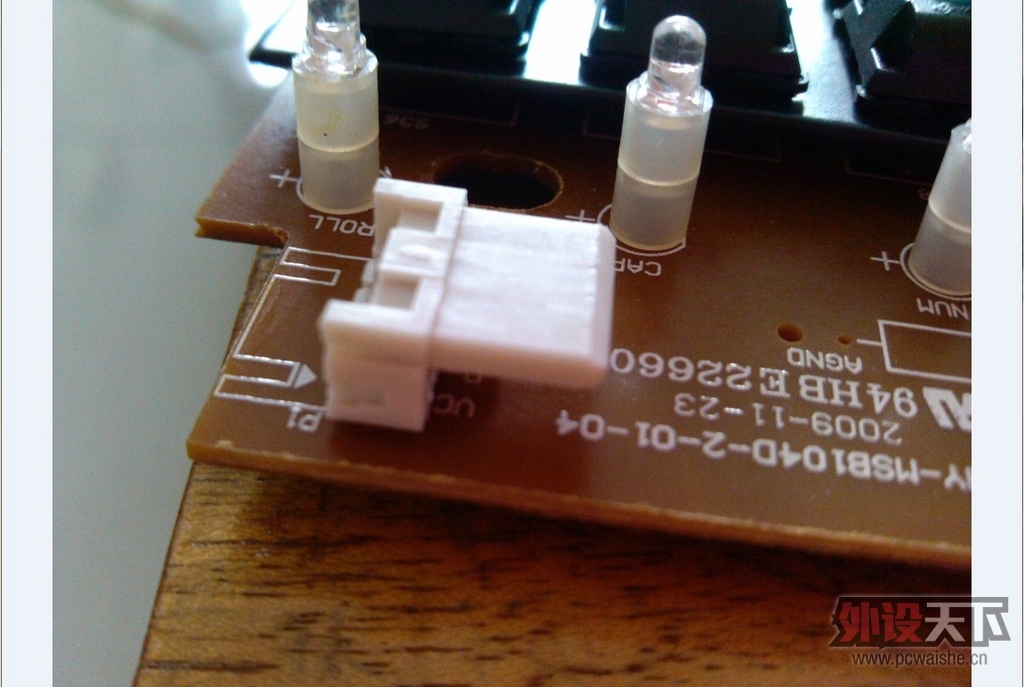

键盘原本的数据线接口是一个5P的接口，因为手上没有5P的线头，也不想破坏原装线，所以改了一下数据线接口，弄成了4P的USB接口。

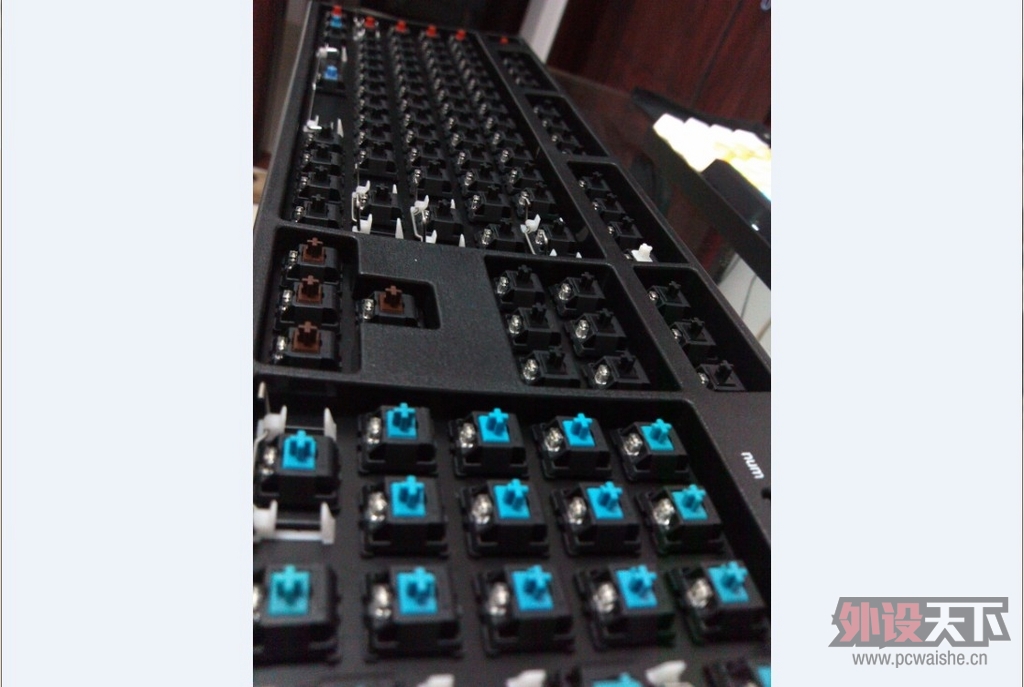

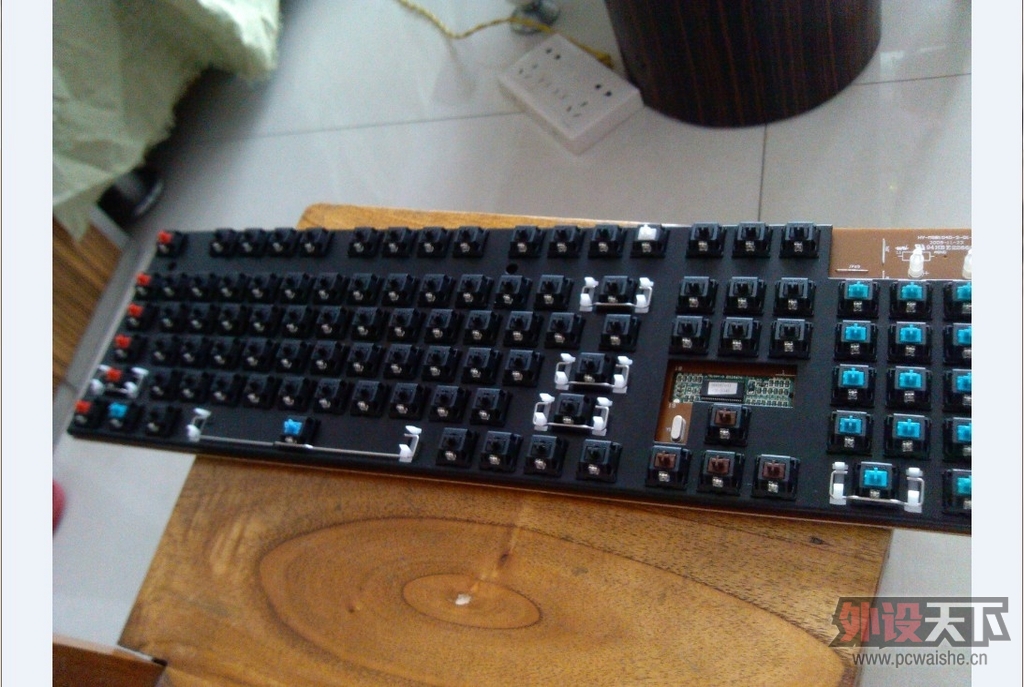

装上全部的轴以及LED，LED飞线是个痛苦卓越的过程，没弄过的人你们不会想知道的，另外我没买细的漆包线来飞线，用的是普通细电线飞的线，过程及其的机械与蛋疼，貌似我忘记照背面的飞线了，算了，反正也不好看，就别看了。

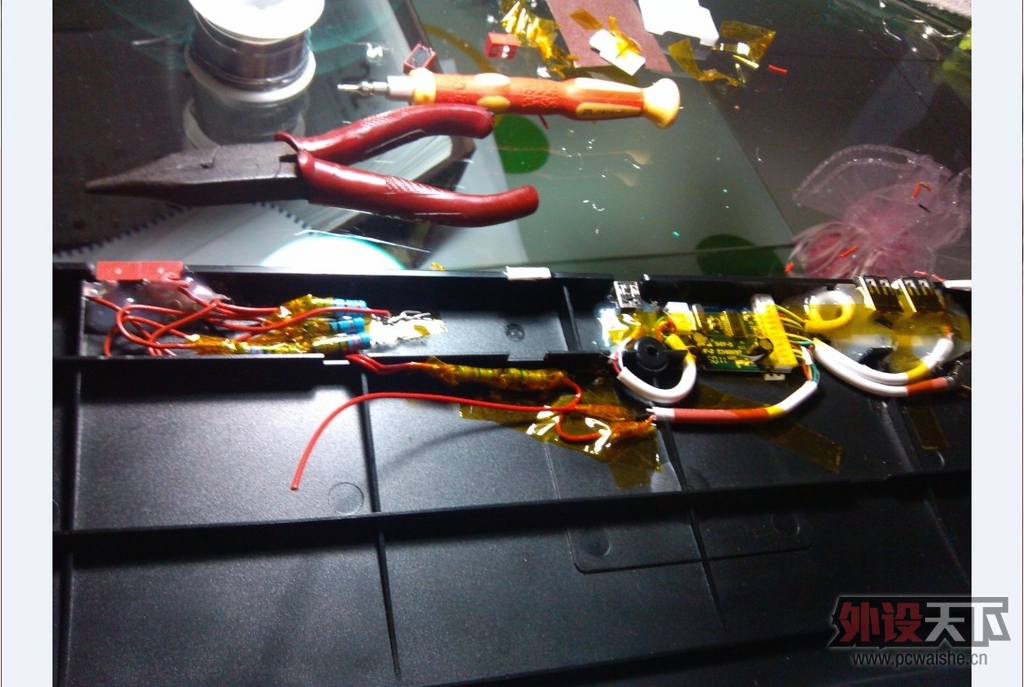

装上拨码开关，接上电阻，用来调整LED亮度的。在供电主线路上接了个94Ω的电阻，然后一级亮度里在接了440Ω的电阻，二级亮度接了220Ω的电阻，三级亮度接了100Ω的电阻，四级亮度里没在接电阻。

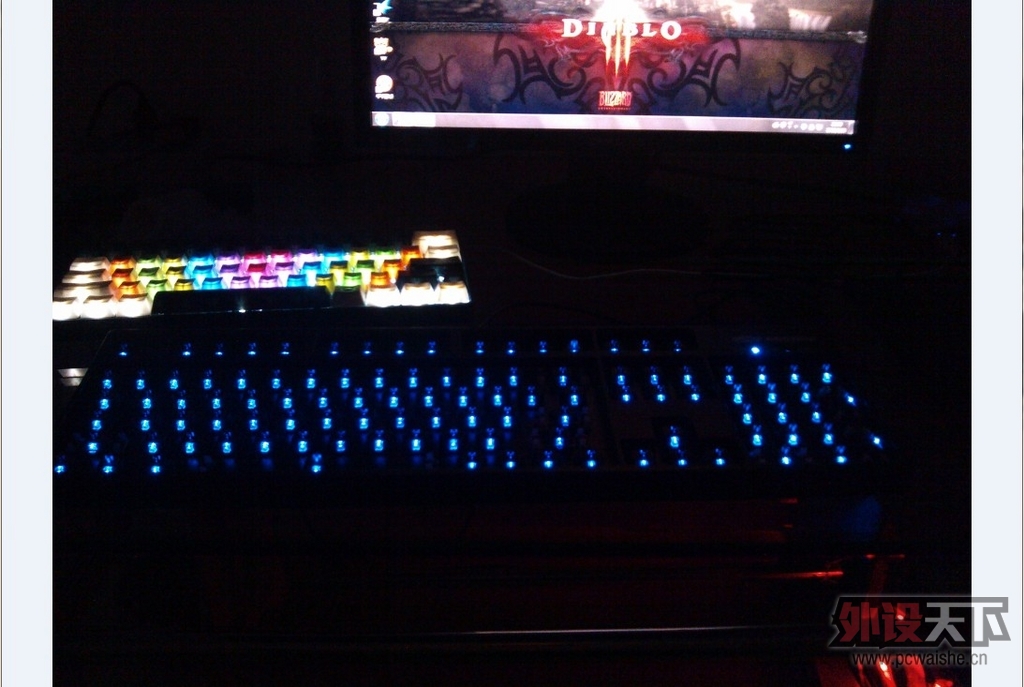

一级亮度如下：


二级亮度如下：


三级亮度如下：


我也发现了，二级亮度和三级亮度从照片根本看不出区别，确实，就算用肉眼看，也就只能差别出细微变化……，这个就不说了。

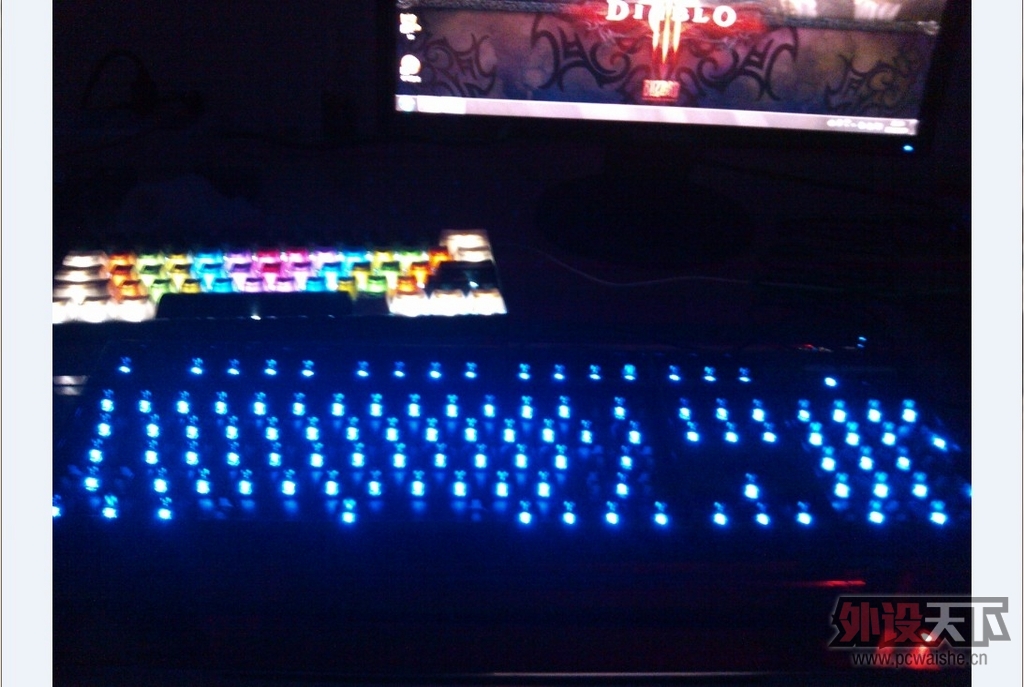

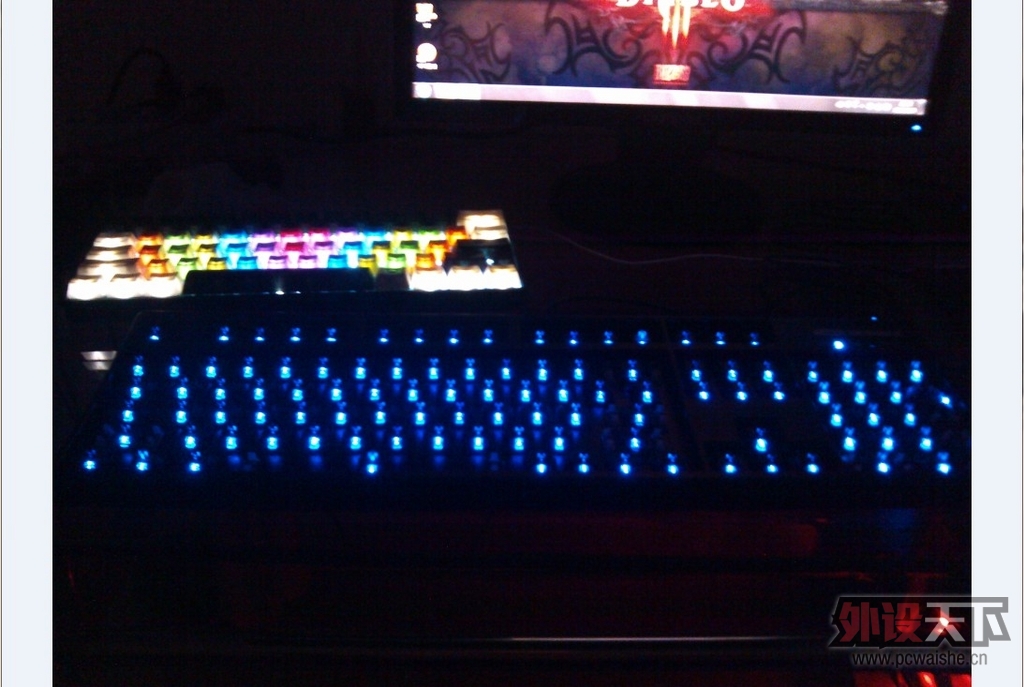

四级亮度如下：


键帽还没有，有钱再说吧，想找白色侧刻PBT键帽，不知道透光效果怎么样，有没有试过的人说说撒。。。

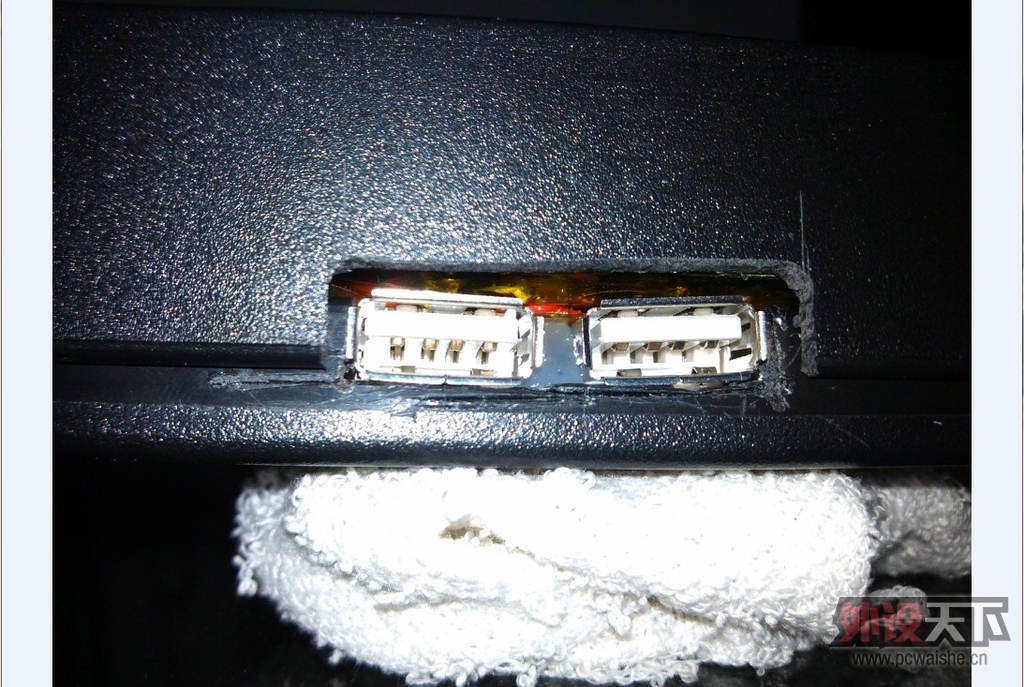

键盘的USB HUB接口处，到头来还是外壳难倒了我，做工就这样，很粗糙我也知道。

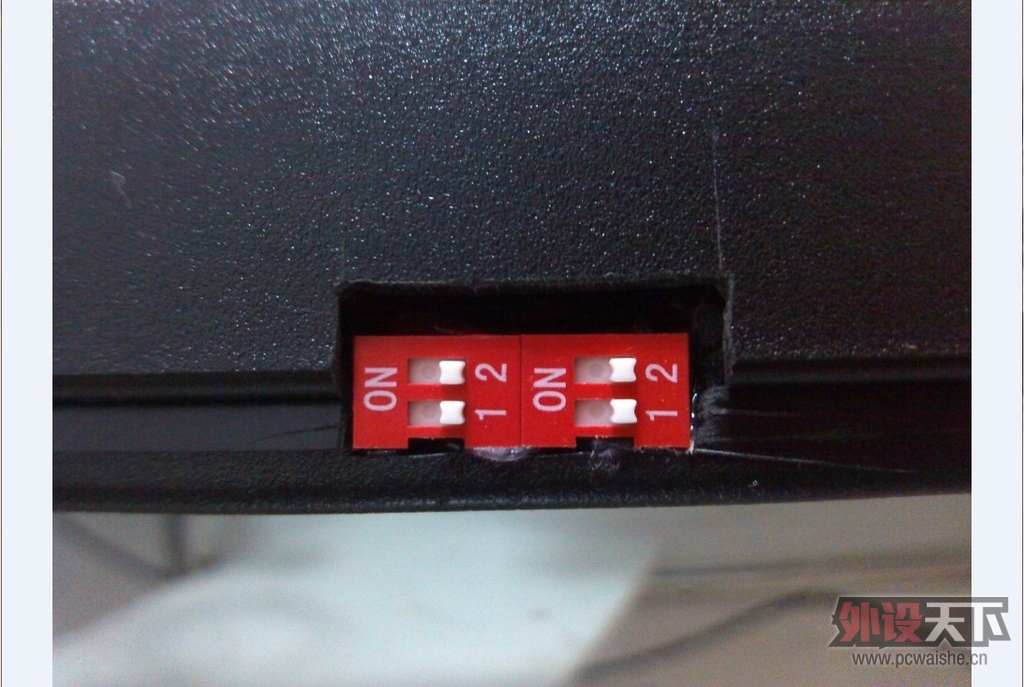

拨码开关调光处，分为四档。

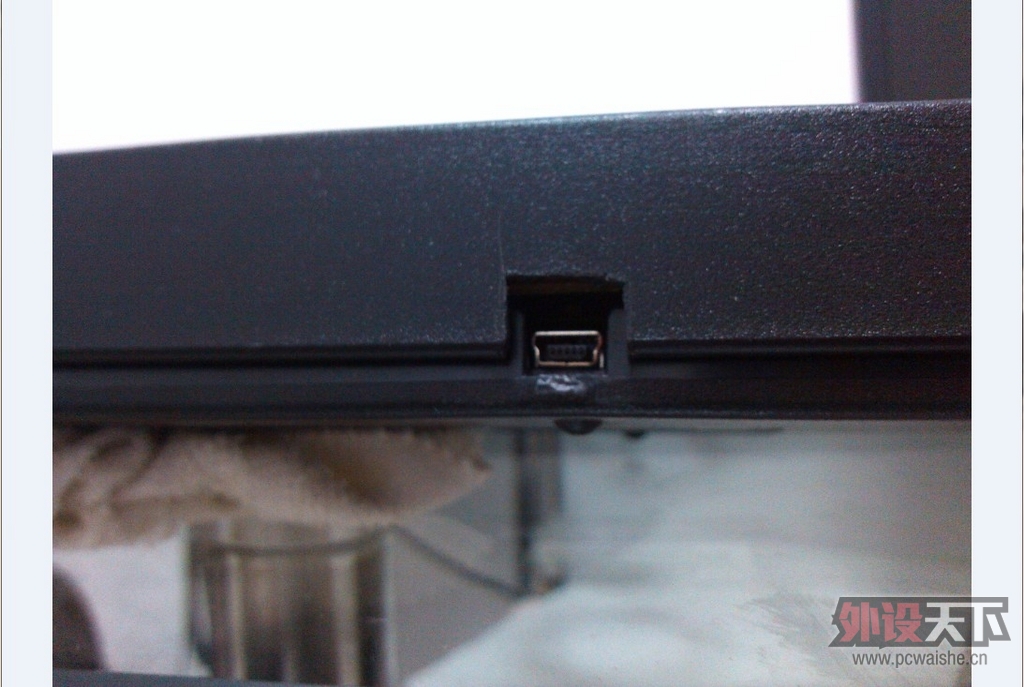

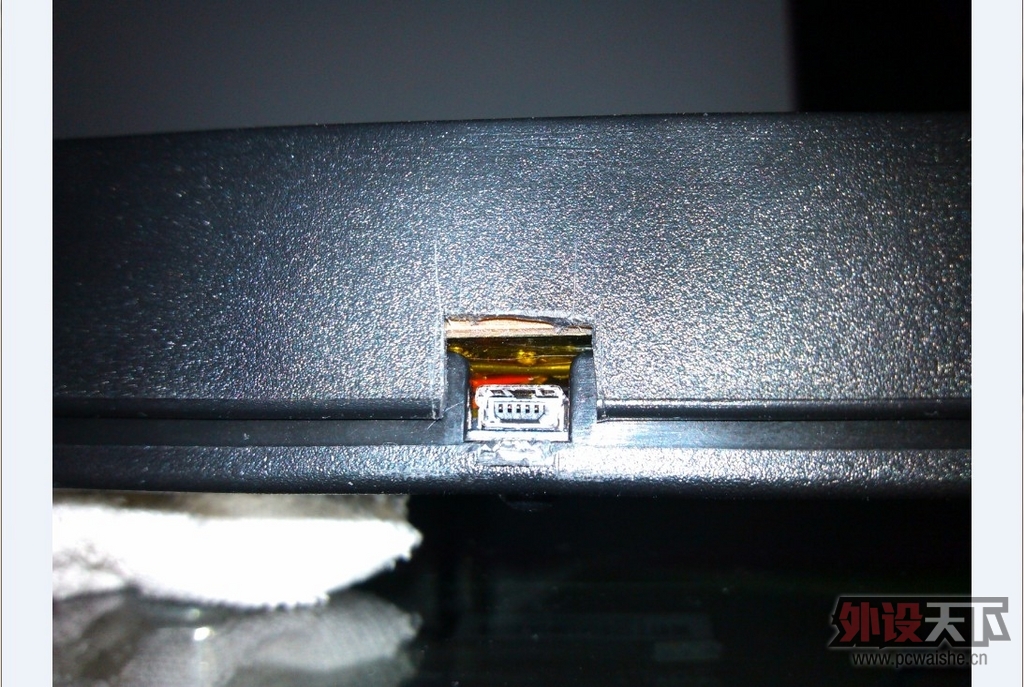

键线分离的miniUSB接口。

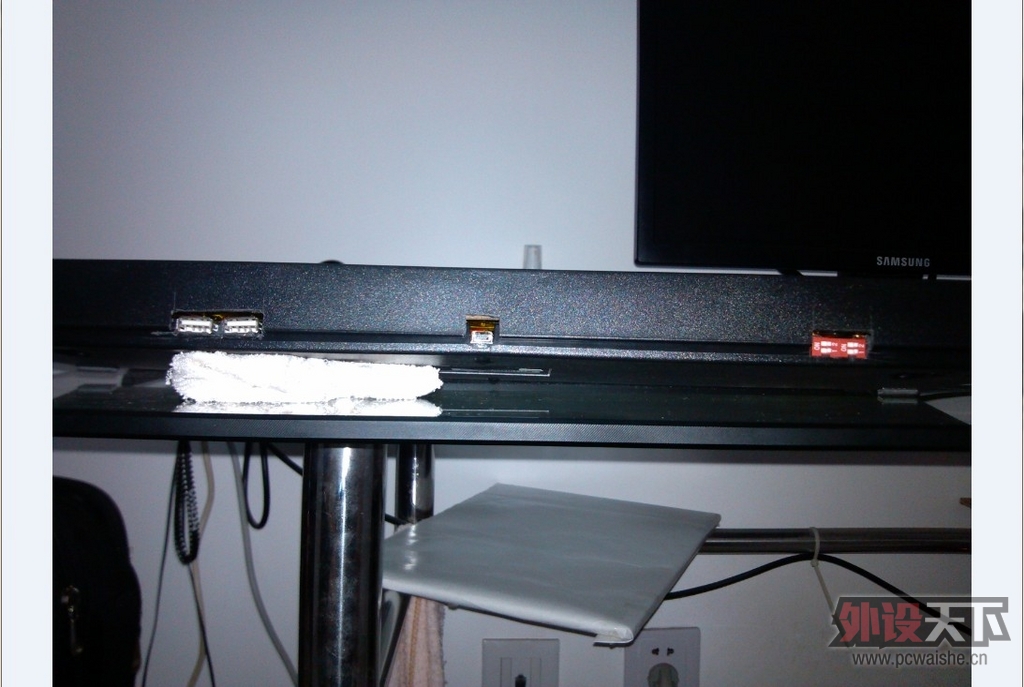

背部接口布局，我也知道前盖不能像之前一样完全盖下，背后部分会高出些许，但这没办法，后面加上了USB HUB，再加上LED的飞线，这个位置没得调了，始终会高出一小部分，我在键盘里也加高了支撑位，只能这样了。略高出的部分没感觉影响手感，或者说是我感觉差不觉得。

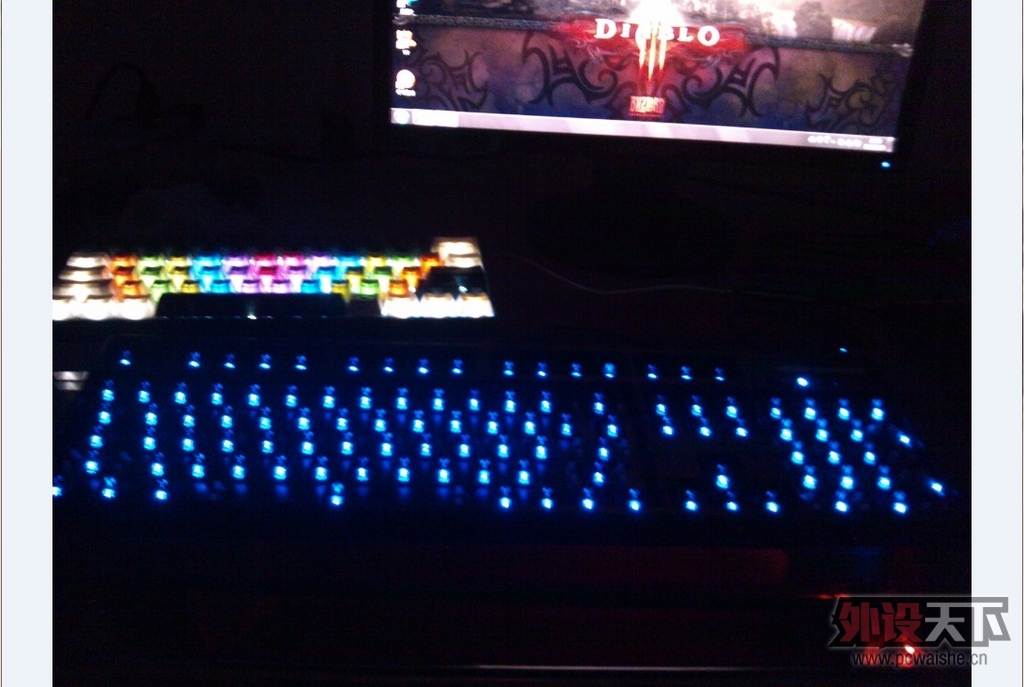

最后来两张。

---

本次重口味使用到的配件：
       LED：3mm方形散光高亮蓝色LED
USB UHB：品胜八爪鱼
       开关：2个2P拨码开关
USB接口：一个miniUSB母座PCB、三个USB母座PCB、一个USB母接口、三个USB公接口
       线材：红色及黑色细电线若干、热缩管若干
工具设备：热熔胶枪、电烙铁、吸锡器、尖嘴钳、裁纸刀、铁锉、钩刀
       其余：热熔胶、焊锡、胶布等若干

最重要配件：要有一颗蛋疼的心！

---

       断断续续的花了一周时间弄好，具体是多少小时不知道，最不想做的部分就是LED飞线，相比起拆轴焊轴，LED飞线完全就是个悲剧；其次就是USB HUB的摆放以及线路设计，键盘内部空间并不大，因不懂电子电路，所以USB HUB等配件都是买别人做好现成的，大小自己掌握不了；最后是要眼明心细，不贪多一天弄一点就好了。
       一贯支持NOPPOO104的键盘，果然给力，壮哉我大NOPPOO巧克力~！！！！！！！！！！！！！
