本帖最后由 jen1982 于 2012-10-9 01:31 AM 编辑

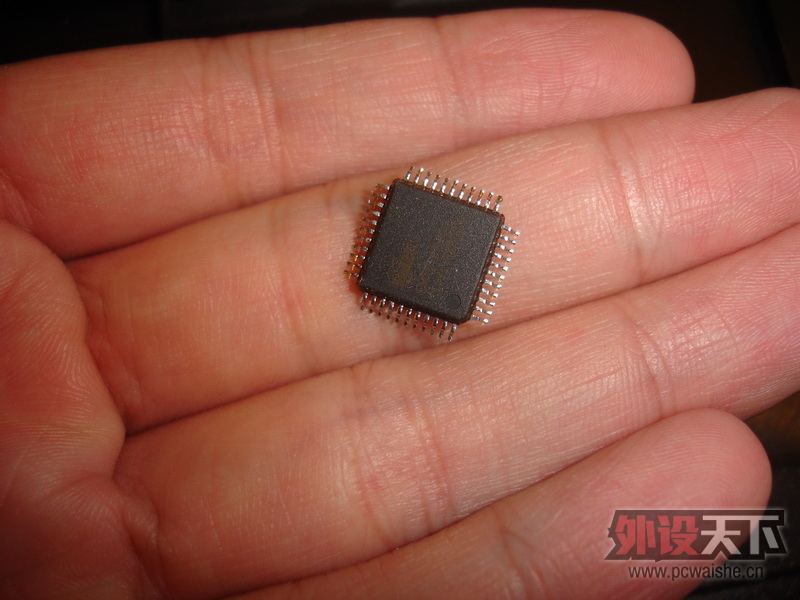

发图庆祝主控芯片的到来,因为前段时间玩CS的时候,mini突然烧了主控,在外设之家akmking版的帮助下找到诺普售后(可能是开发者或是代工厂家,不像一般售后)发主控芯片过来,无聊而又漫长的等待激发了我这样的MOD:(已完成)

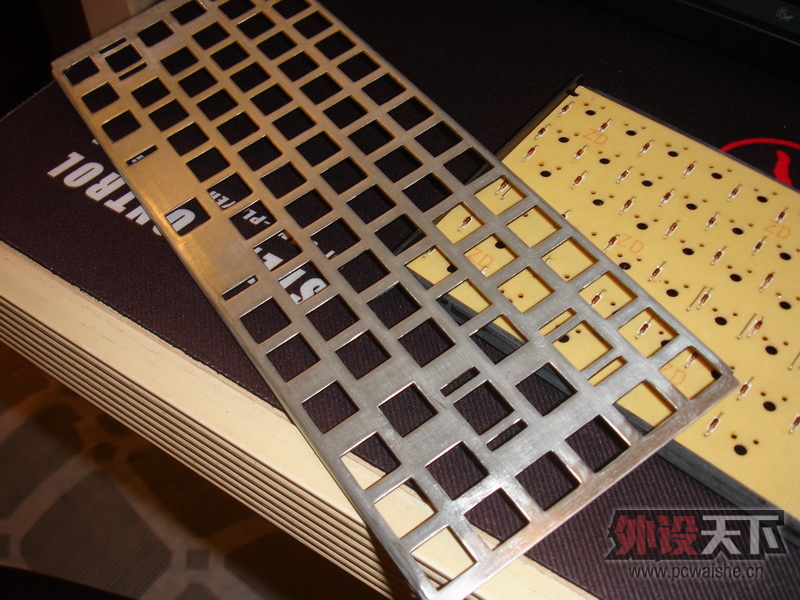

诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图

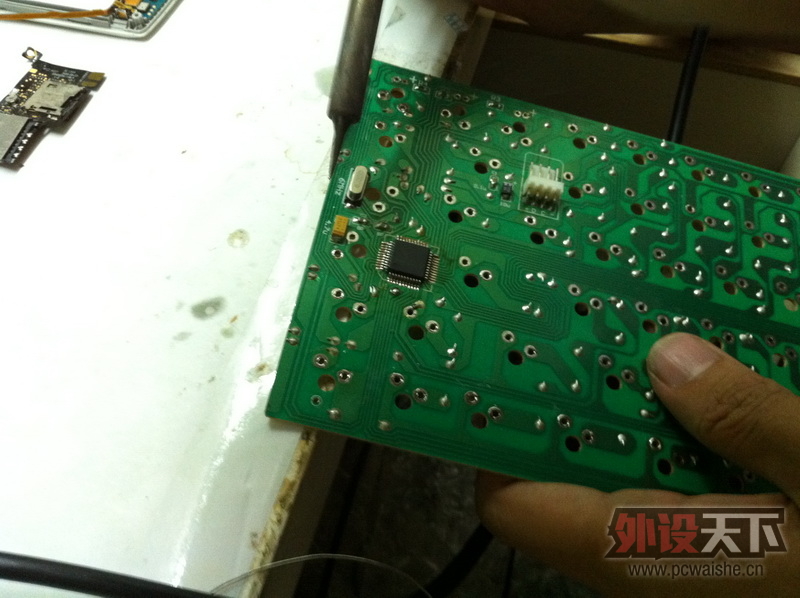

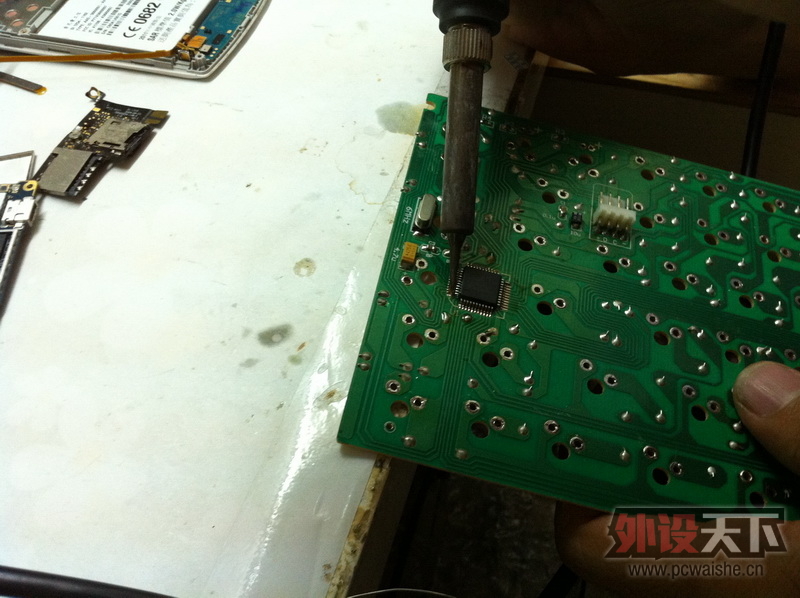

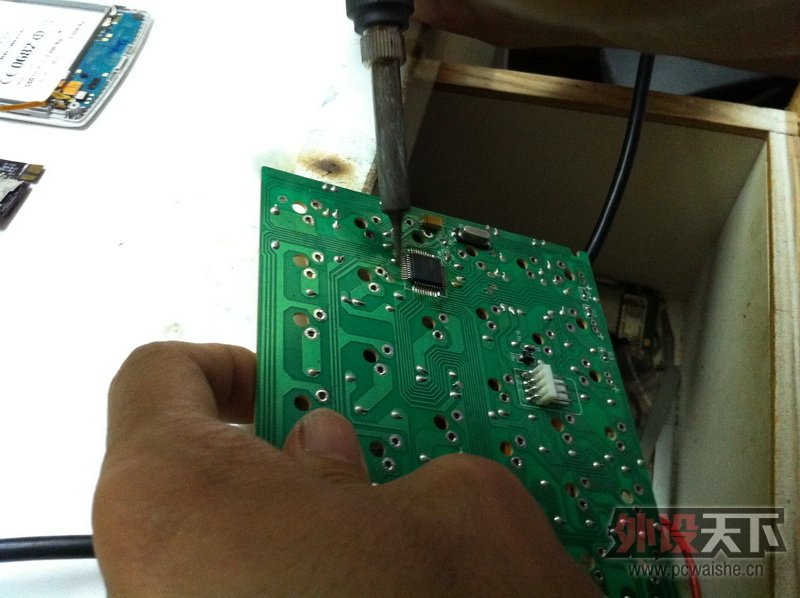

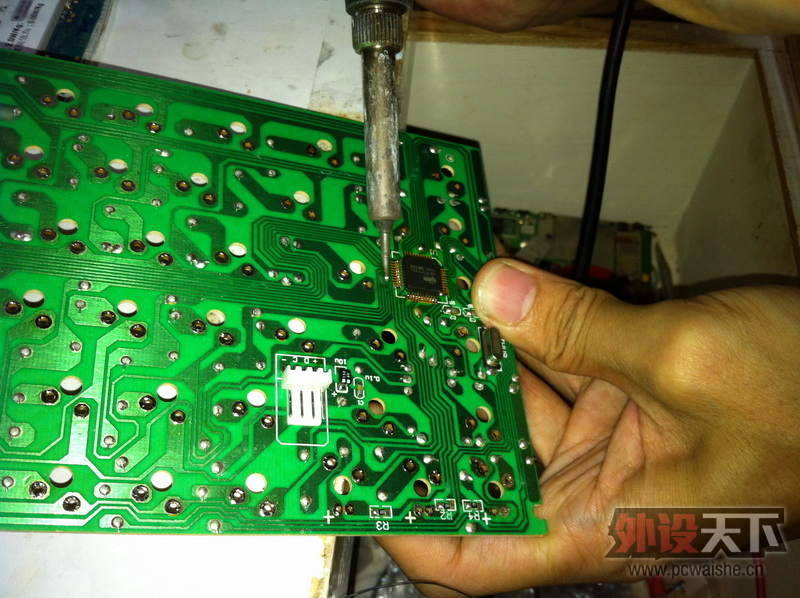

=====================================换上新的主控芯片,原板锡是高温锡,所以使用风枪的时候一定要注意温度太低不行,太高损坏芯片,iphone4照的~~当时没相机

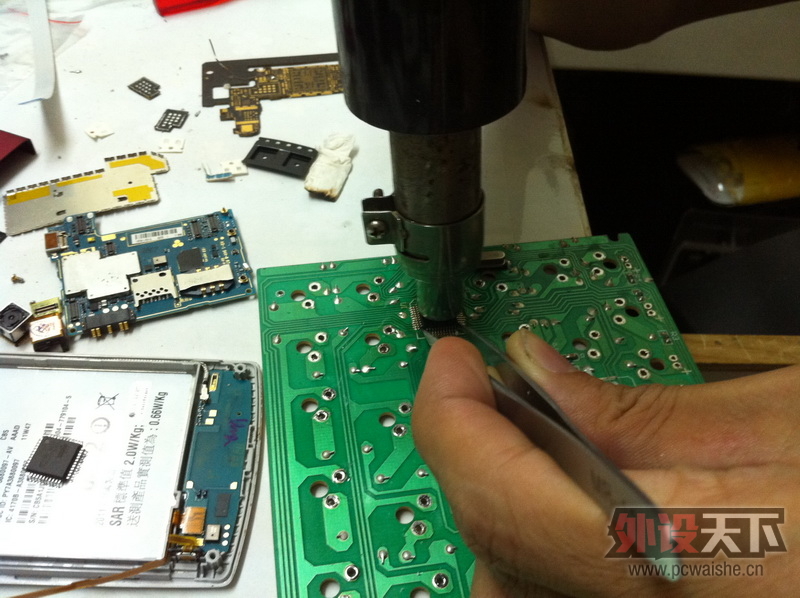

风枪吹,MD,锡好硬,温度又不能太高
诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图
上点熔点低的锡,再吹
诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图

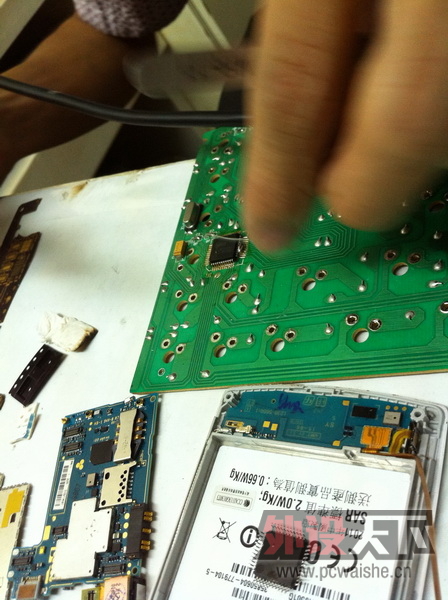

换上了,然后填补触点
诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图

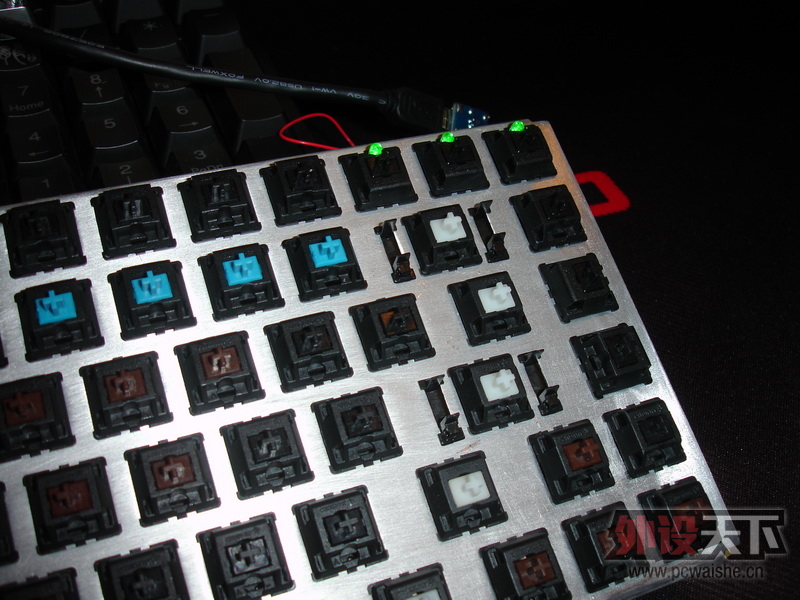

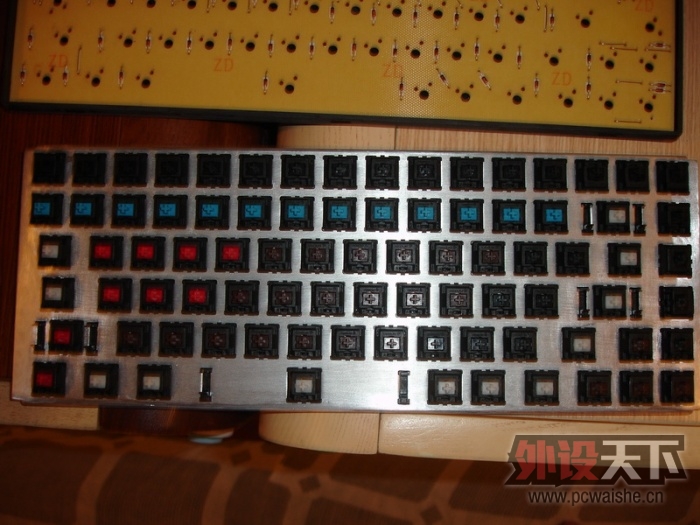

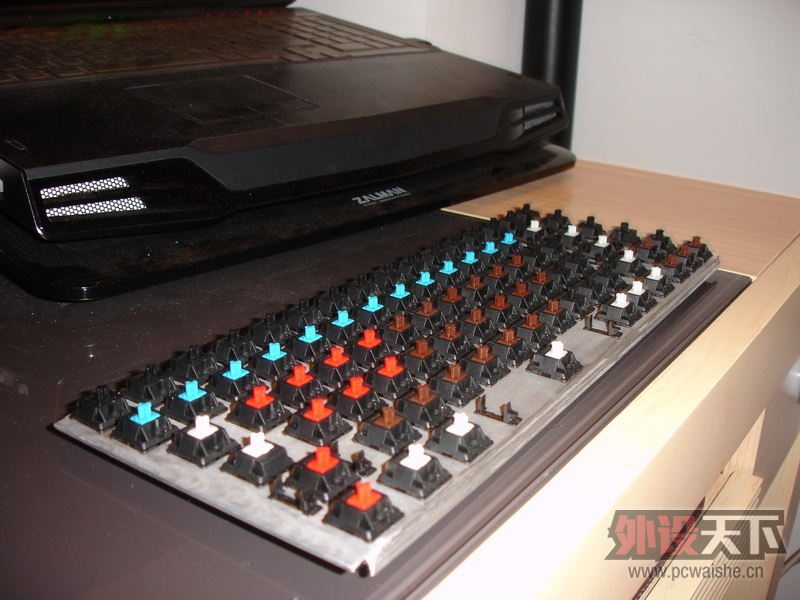

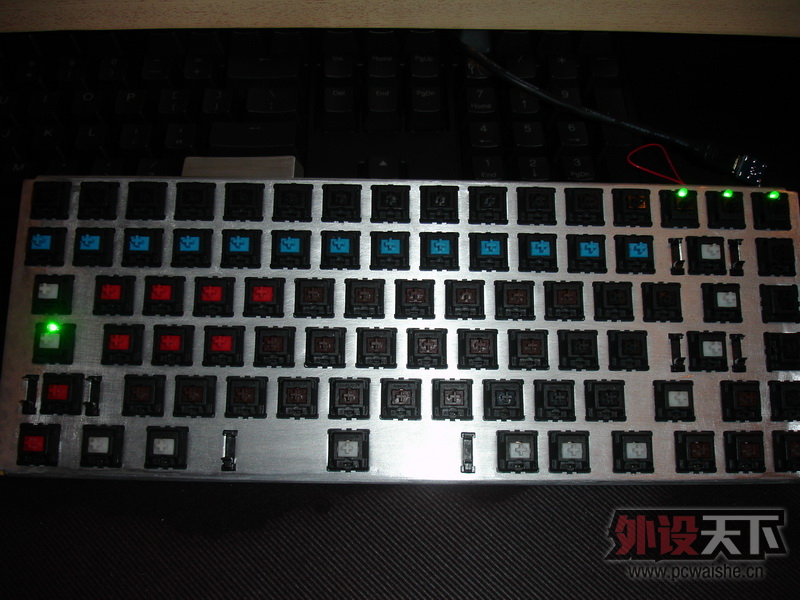

打CS混轴方案:
诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图

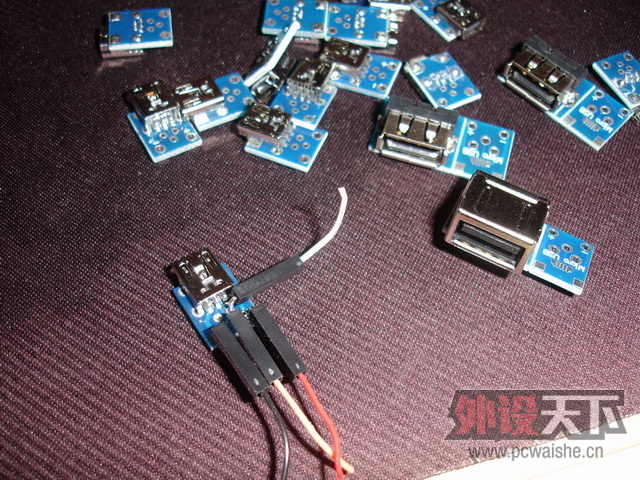

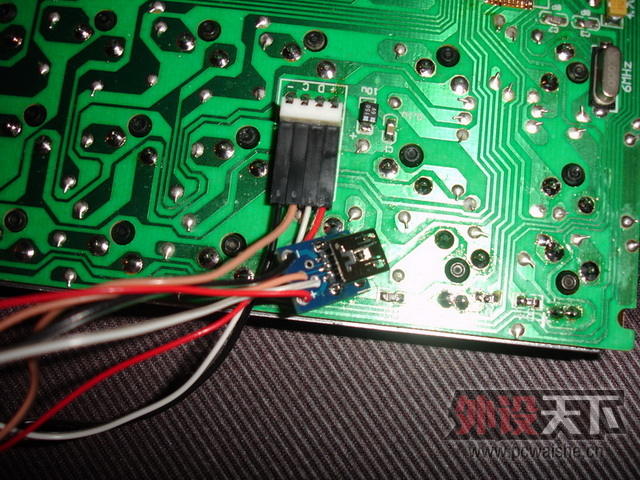

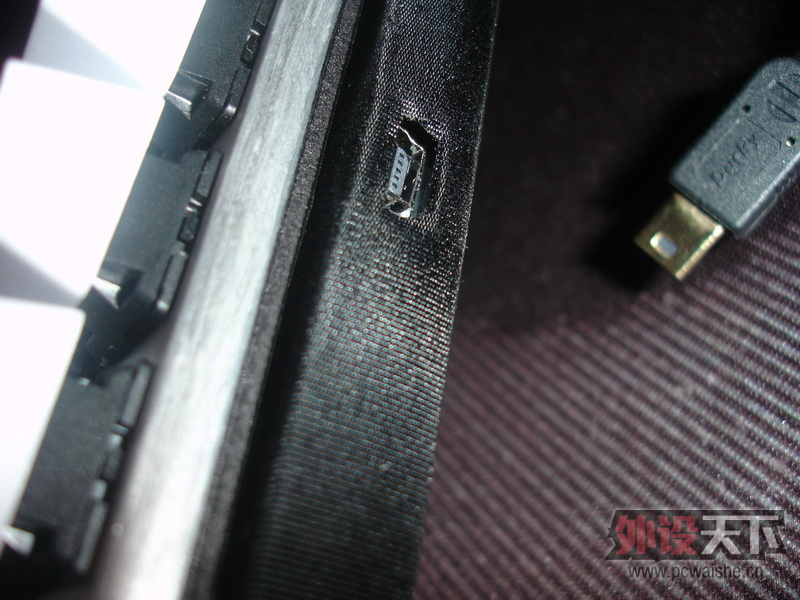

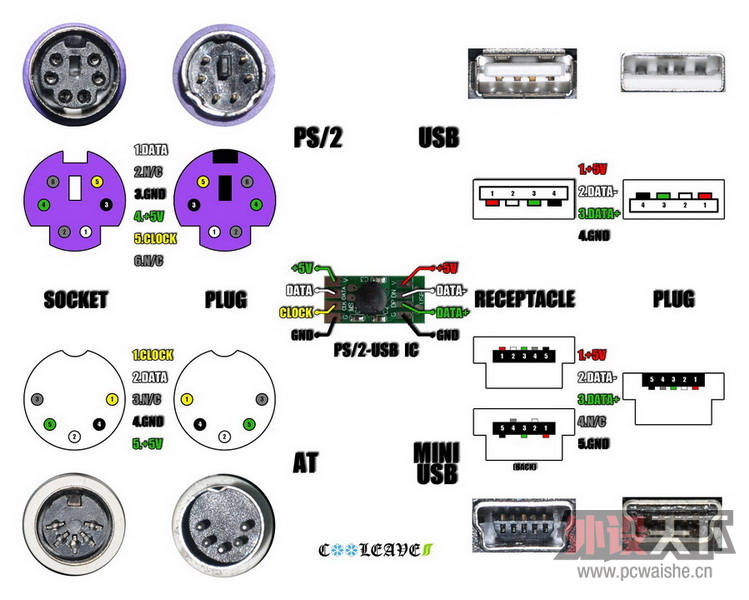

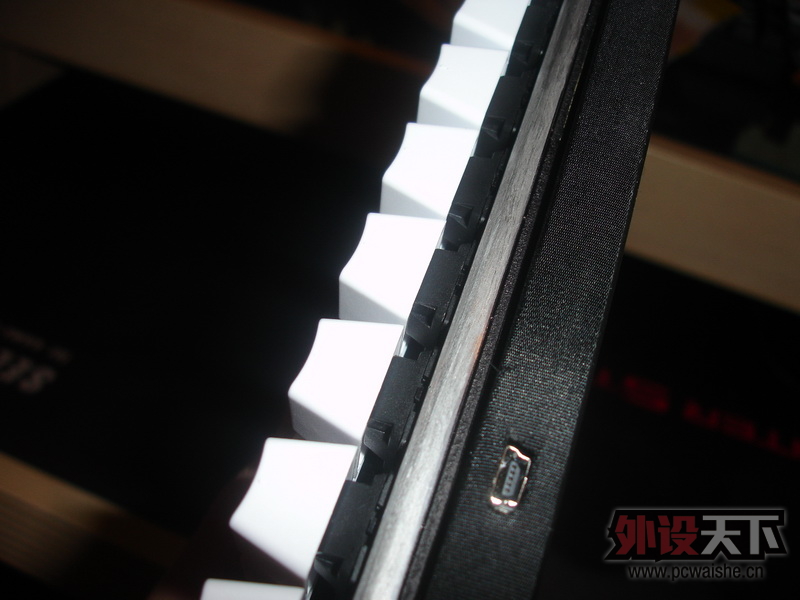

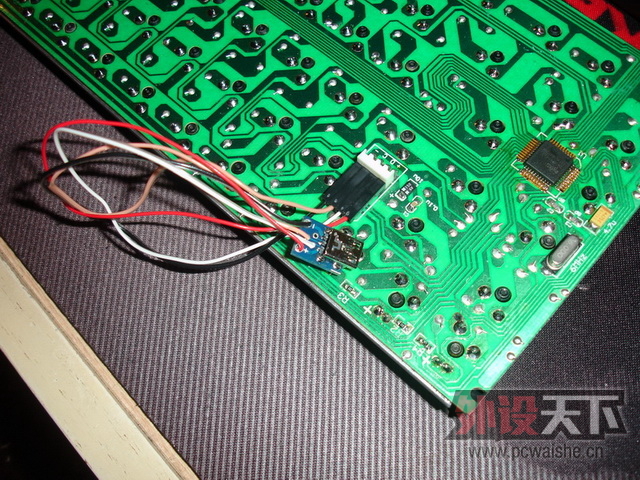

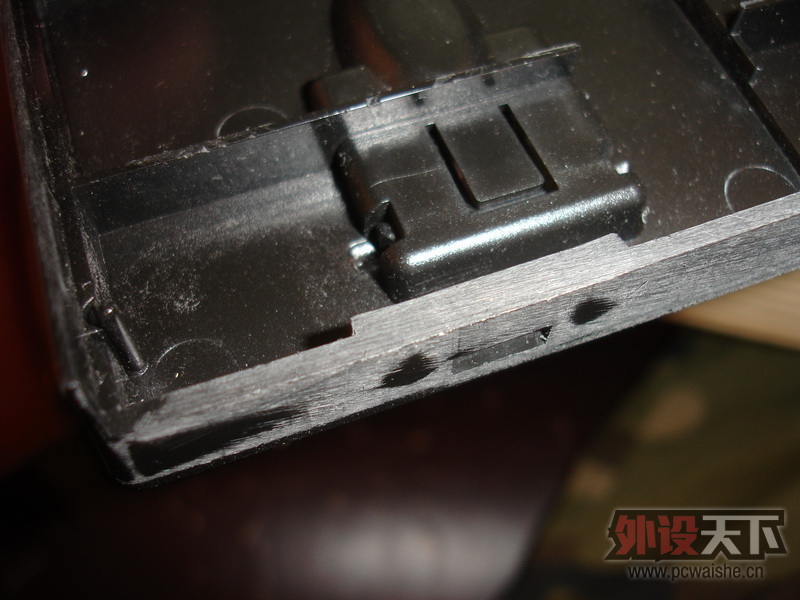

键线分离了,老实说这线有点丑,暂时先用着(USB方案和MINI-usb方案,暂时先用MINI-USB,因为现有ducky数据线)
诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图

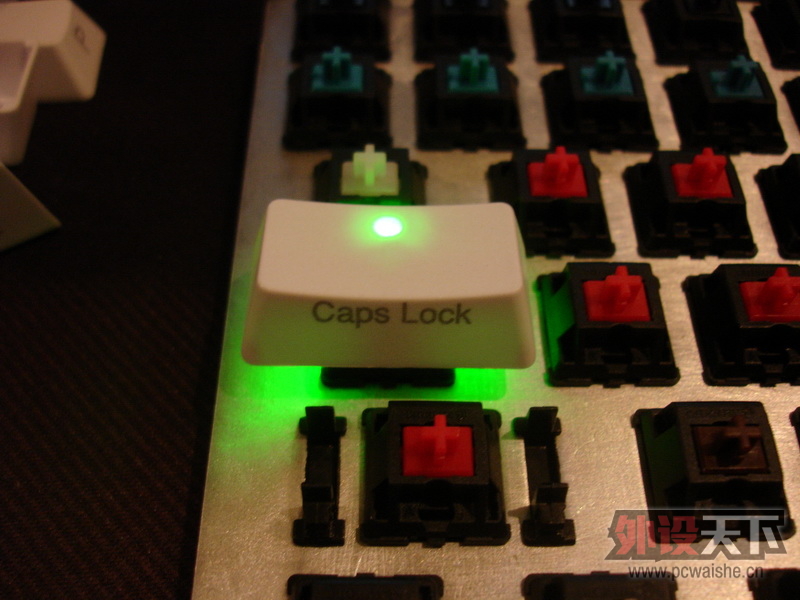

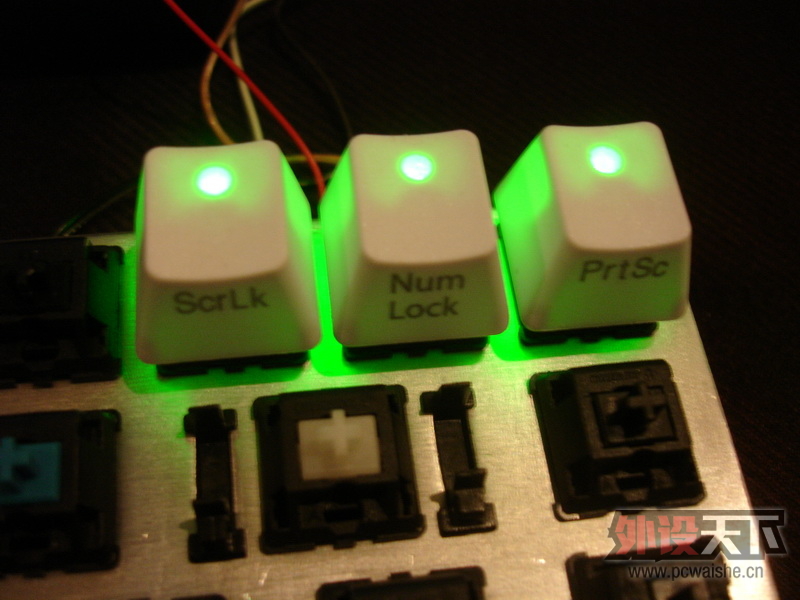

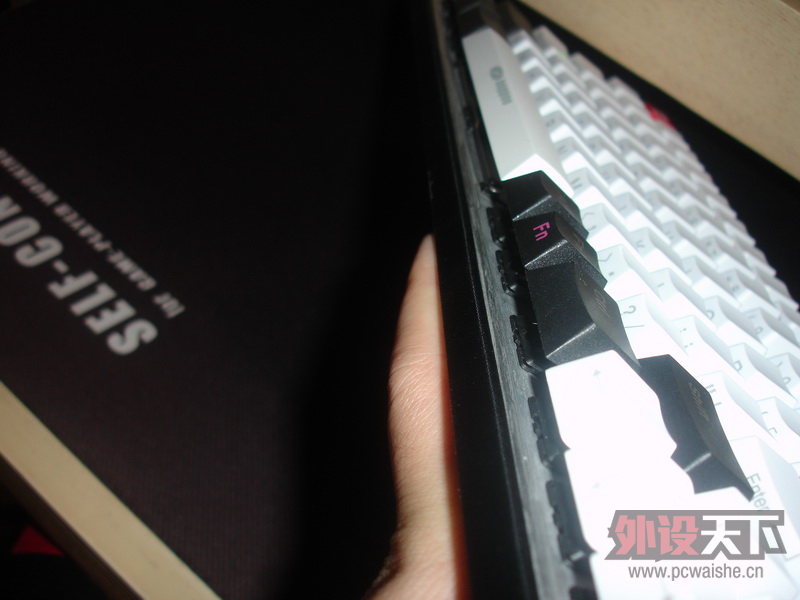

改好的灯和改好的侧刻透光键帽
诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图
===================再度分割============

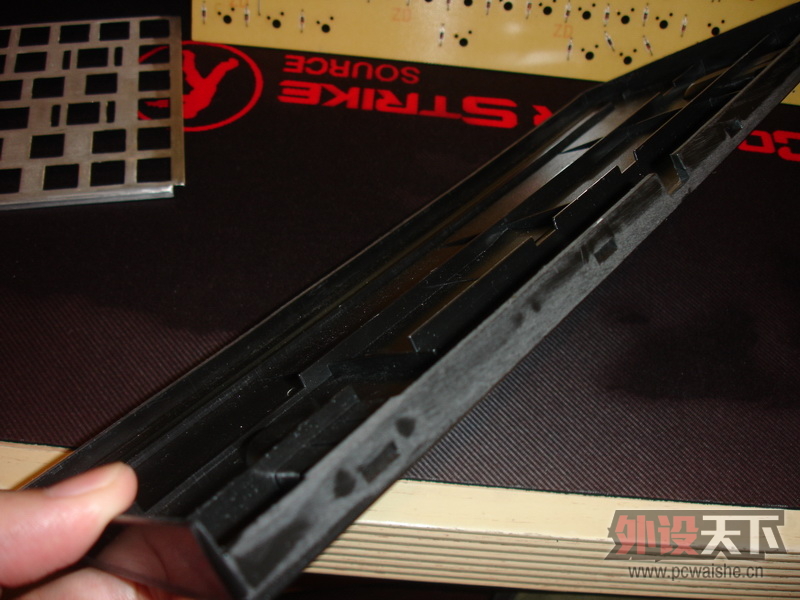

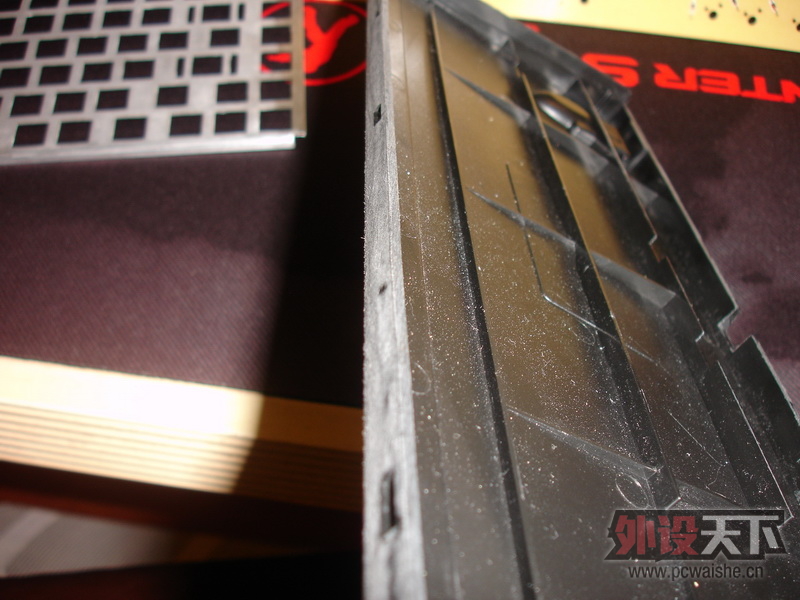

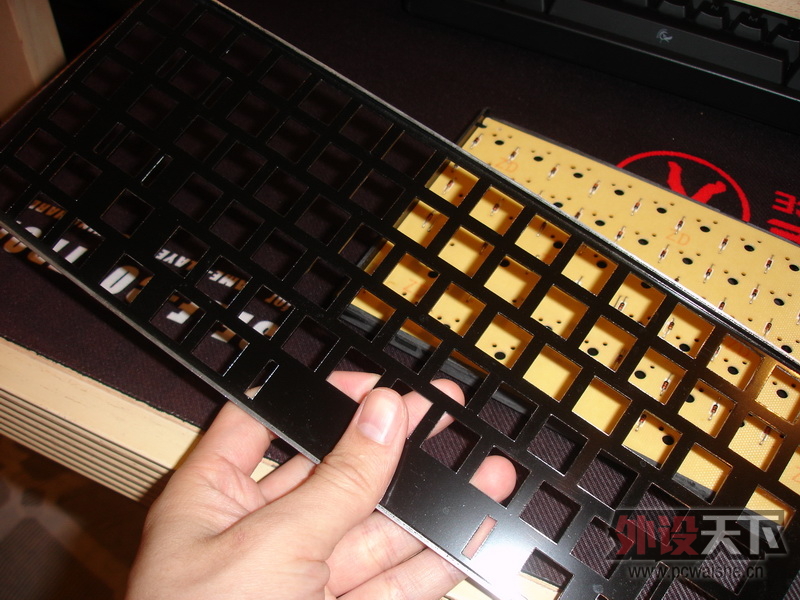

9月13日 好吧,我很郁闷,没有一点喷漆的知识,本来想把外壳喷个金属银的,看了很多教程关于喷漆的,看了才知道要花挺多银子的,又想着这MINI84本身价值不高,放弃了喷漆的念头(以后有闲钱的话,才去弄个亚力克板)
键帽和外壳的MOD连接:http://www.pcwaishe.cn/thread-429338-1-1.html

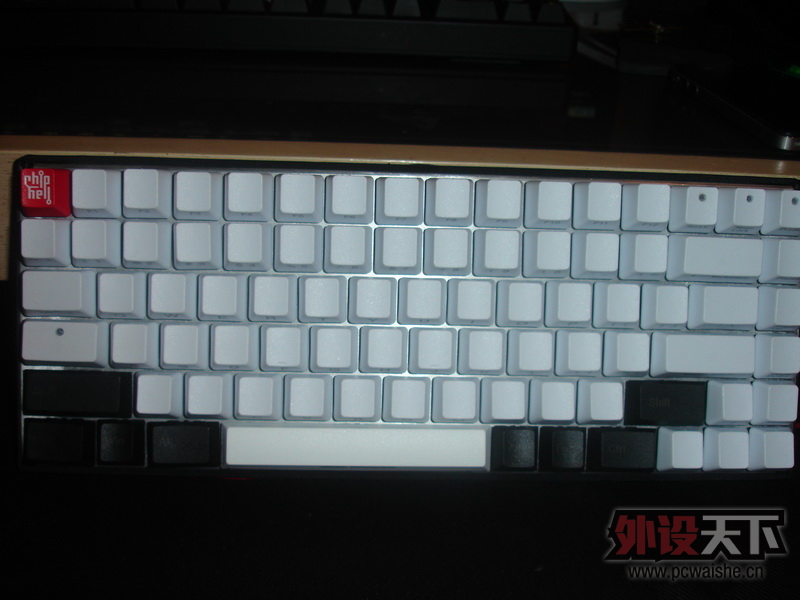

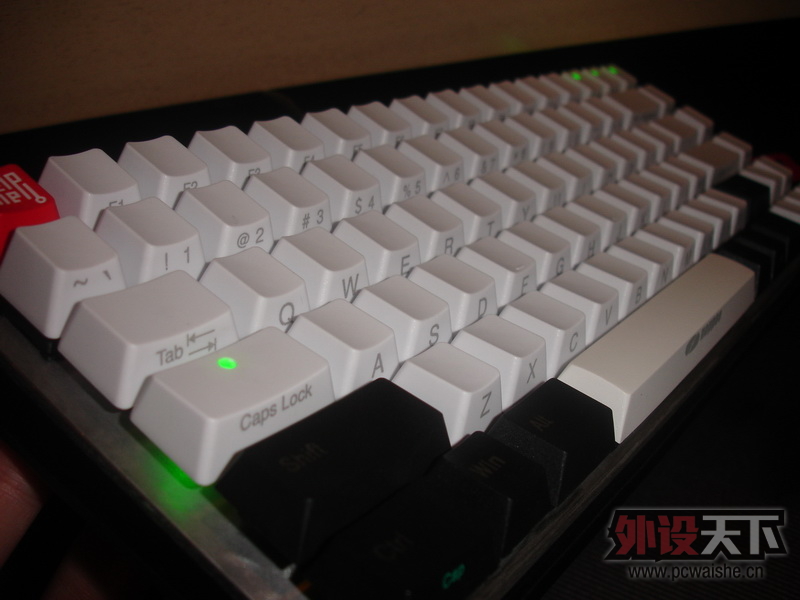

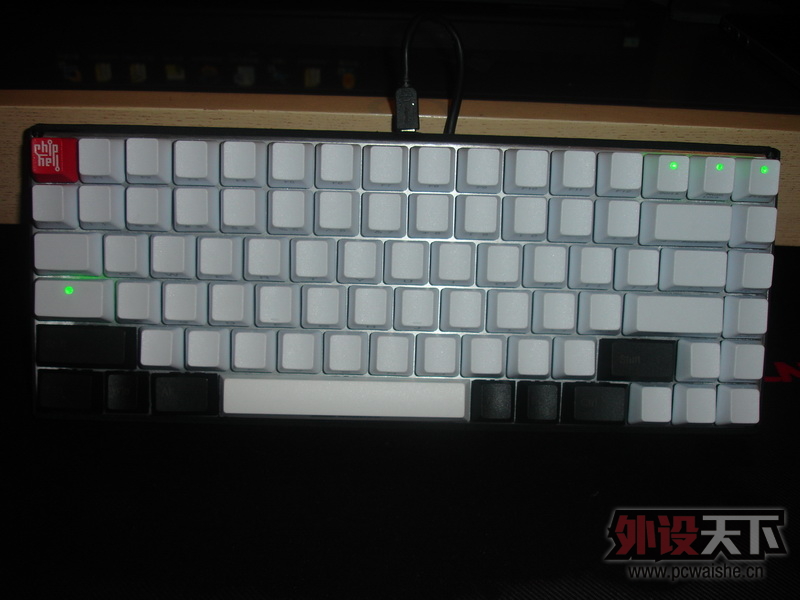

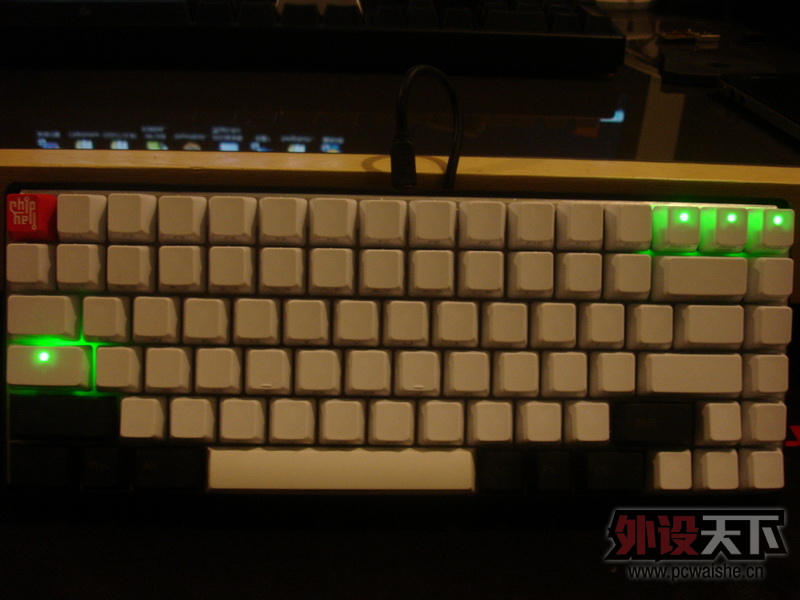

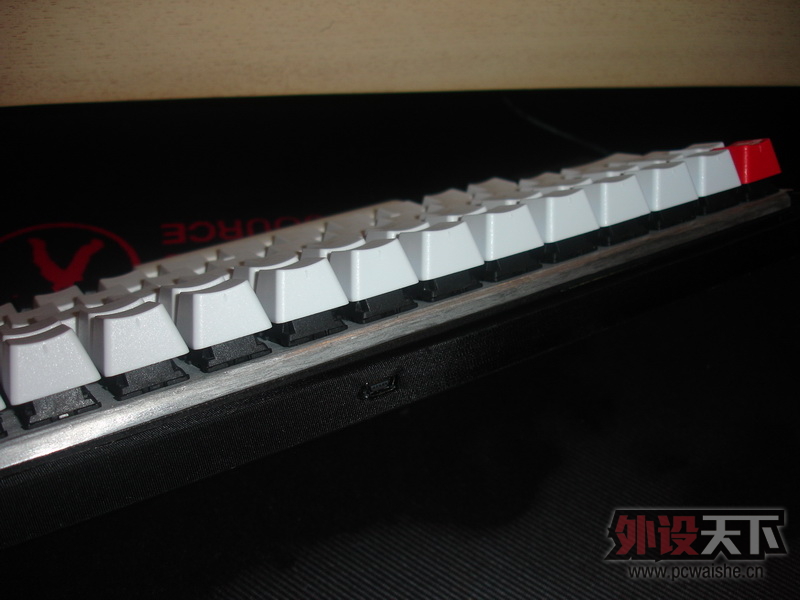

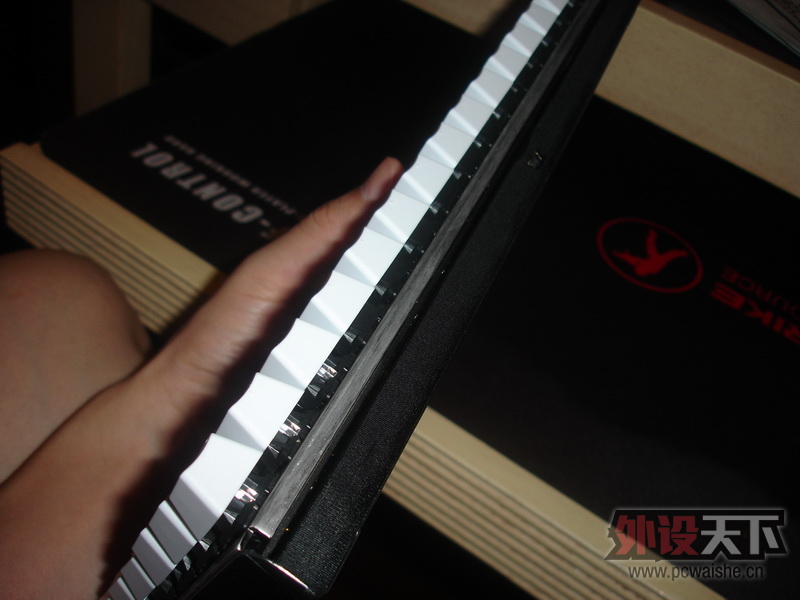

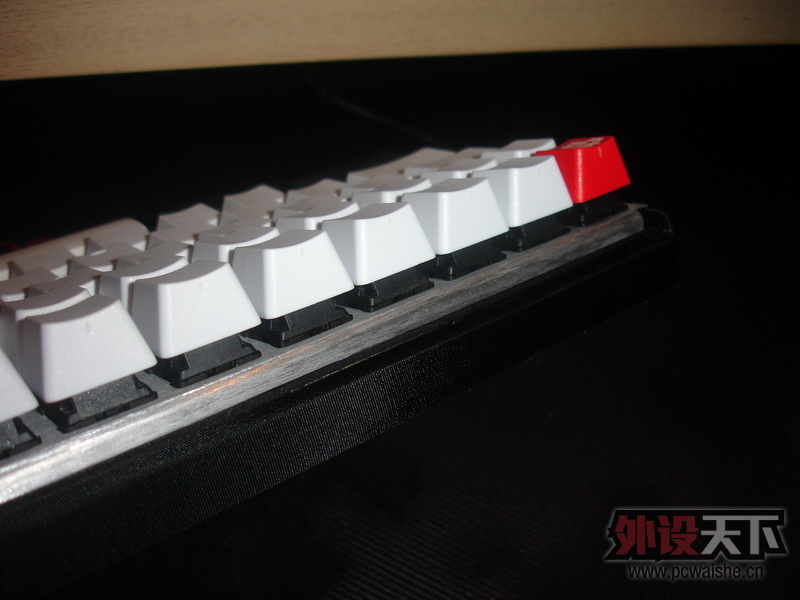

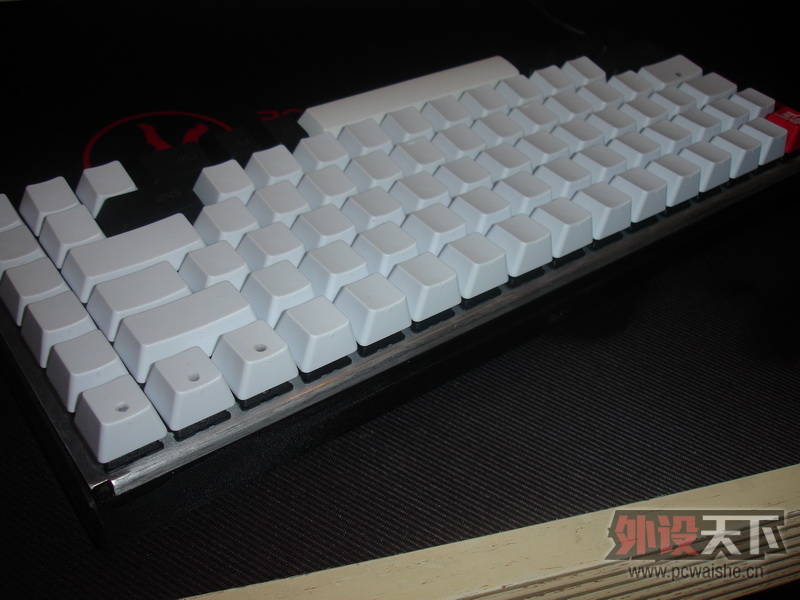

mini84 MOD最终图:

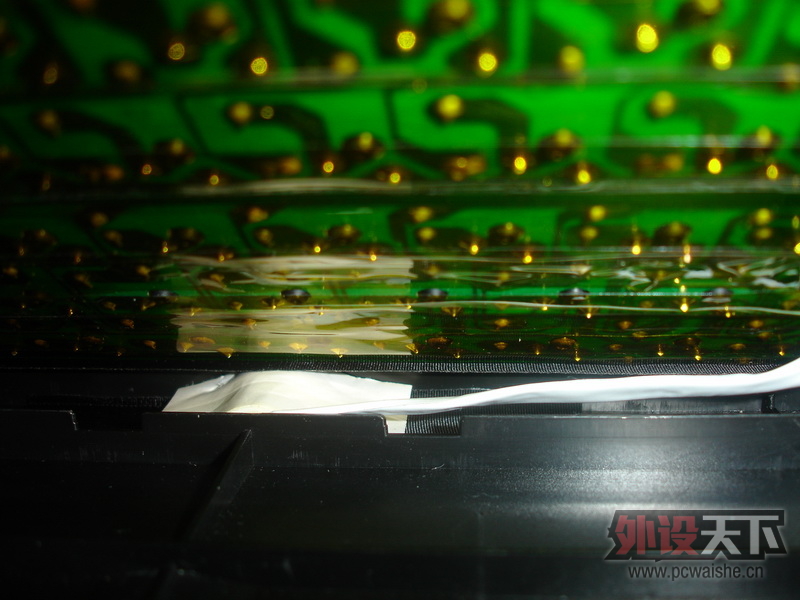

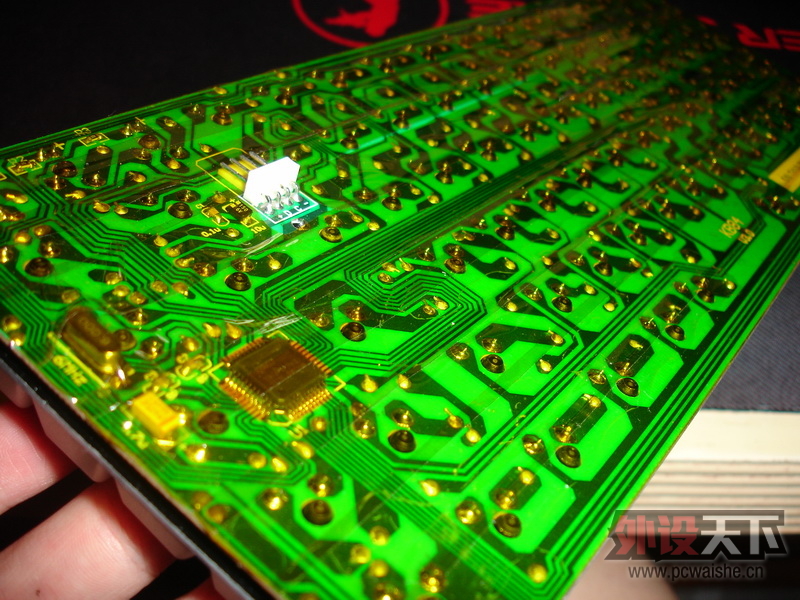

之前有坛友说了静电的问题,我考虑了一下,还是弄弄吧,也可以防止下焊点氧化问题(虽然用了很好的锡,但时间长了,锡点还是会有点氧化的)
诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图
诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图 诺普mini84 最后的MOD~改灯,混轴,无边框,银色轴板~键线分离~最终完成图
