胖胖白夜拆解

redwolf0007 · 发表于 2012-9-8 22:11

收到胖乎乎的白夜有快3天啦，这两天苦苦的加班中，终于今晚有时间在这里献上白夜的进一步拆解的几张图，总体讲白夜鼠标的个别用料还是不错的，欧母龙D2FC-F-7N(10M)的微动、凌阳SPCP19E2主控芯片、原相专业级游戏芯片3305、POM注塑、特氟龙脚贴等，可见白夜在细节上还是比较下工夫的，但在电路板、外壳设计工艺上、电容的用料上在提高个档次，尽量使用贴片电容，不仅布局上整洁也提高鼠标的内在品质。

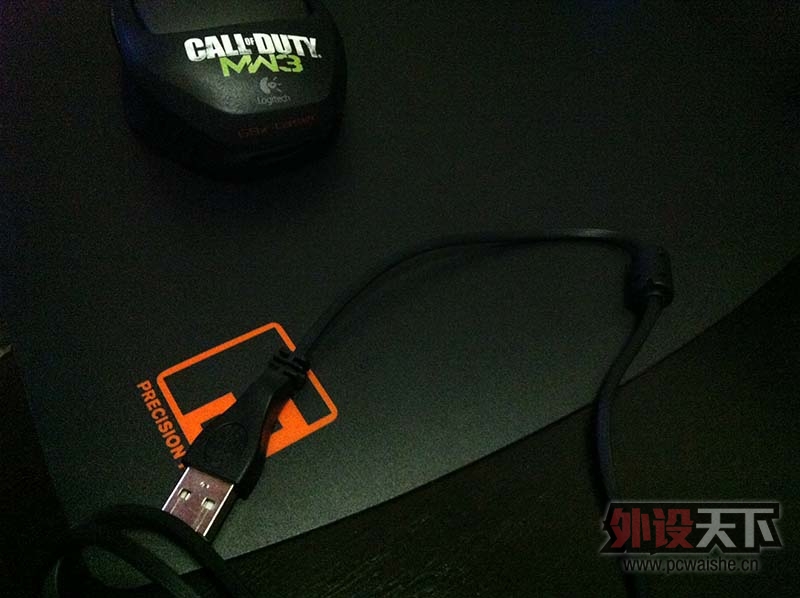

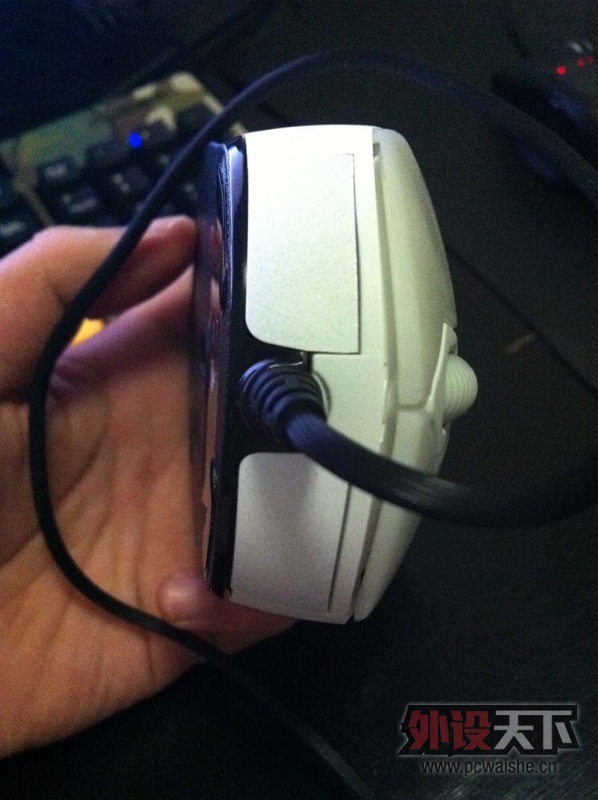

给两张拆解前的照片！可以看到外壳工艺上还是有点儿小问题的，不过值得肯定的是这个鼠标在性能和硬件细节上也是很在意的，鼠标线材上使用了屏蔽磁环。

开拆

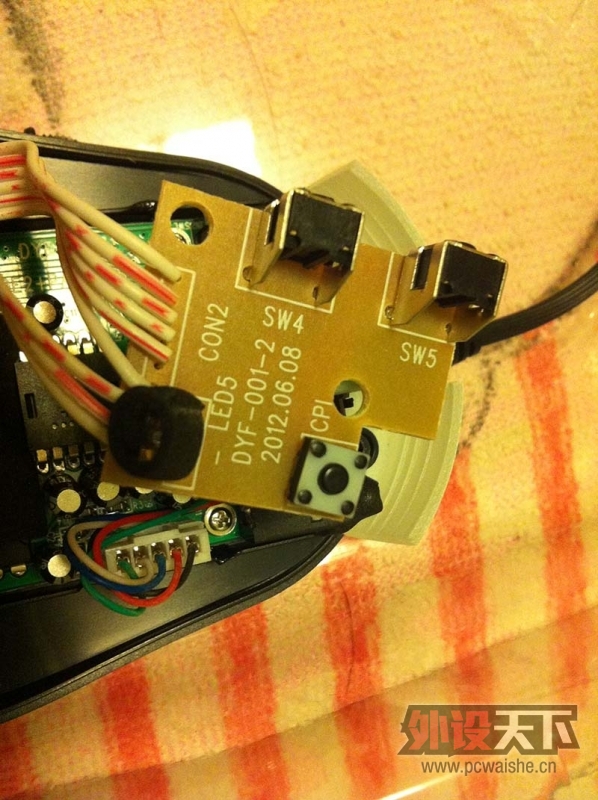

下面的图中可以看到鼠标的DPI调节和侧键都是采用方形微动，关于侧键，不知道大家是否也感觉这个鼠标的侧键也有点过小，而且侧键的最前方侧键稍微有点儿远，手小的同学们可能用起来有点儿吃力，感觉有点够不到。

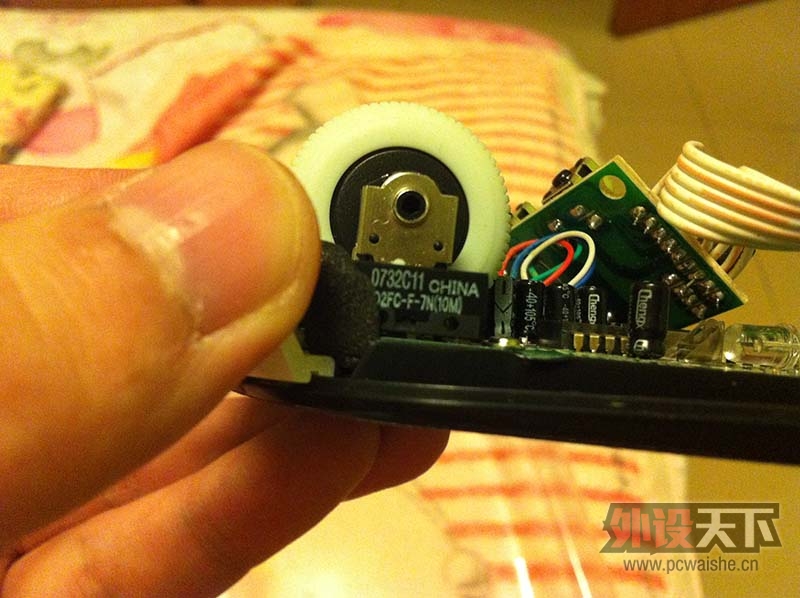

这个可以大致的看到鼠标的制造日期、鼠标版本号、电路板编号等信息，在这个图片中也能看到关于鼠标滚轮，顺便提一嘴，这个鼠标的滚轮按下去的时候，能明显感觉滚轮向一边倾斜的感觉比较明显，希望以后版本的鼠标或者其他型号能改进一下这个细节。

看了上面的图，小节下，白夜鼠标在设计制造上有褒有贬，我的评价可能客观些，关键点用料还是不错的，诸如微动开关、磁环、定位引擎芯片、脚贴等。但是鼠标的电路板制作工艺、外壳、还有鼠标线(不包含磁环)都是这款鼠标需要提升的细节，鼠标参数好坏参半，一句话：内在不错，外表需要提升。我们坛子里面的烧友真心希望地狱火这个品牌能在诸多外设品牌中占领一席之地发展越来越好，后期为大家带来一些性价比优良、制作精细的产品。必须给国外品牌点儿压力哈

xukezhe · 发表于 2012-9-8 22:18

路过，看过，学习过，顶！

study · 发表于 2012-9-8 22:39

焊点有点大，没有罗技的漂亮。

欲壑难平 · 发表于 2012-9-8 22:58

这个焊工，因为量不大，估计不能上大设备，情有可原

多姿 · 发表于 2012-9-9 13:26

昨天拍了，坐等着货到

碧落残影 · 发表于 2012-9-9 13:46

原来系个专业人士！

羽·羽·羽 · 发表于 2012-9-10 09:55

帮顶下·

wilbur · 发表于 2012-9-10 18:56

bd.................

鸿桃Z · 发表于 2012-9-10 19:30

字体好小。。。
