NEO 87 添灯~~~~~弱弱的亮了

caiwenping · 发表于 2012-9-4 07:51

首先感谢xct101，提供了第一手资料，让我添灯过程顺利进行。

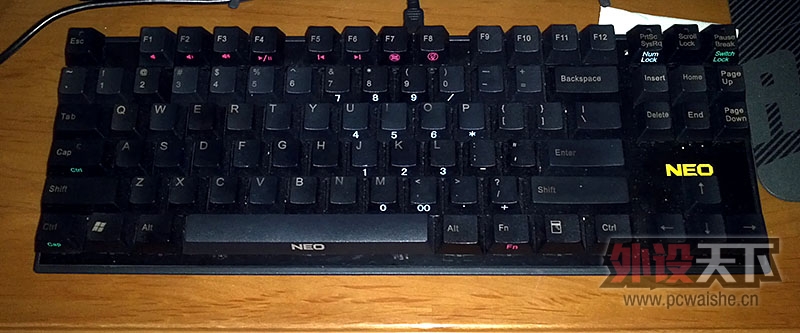

先上外观。。。

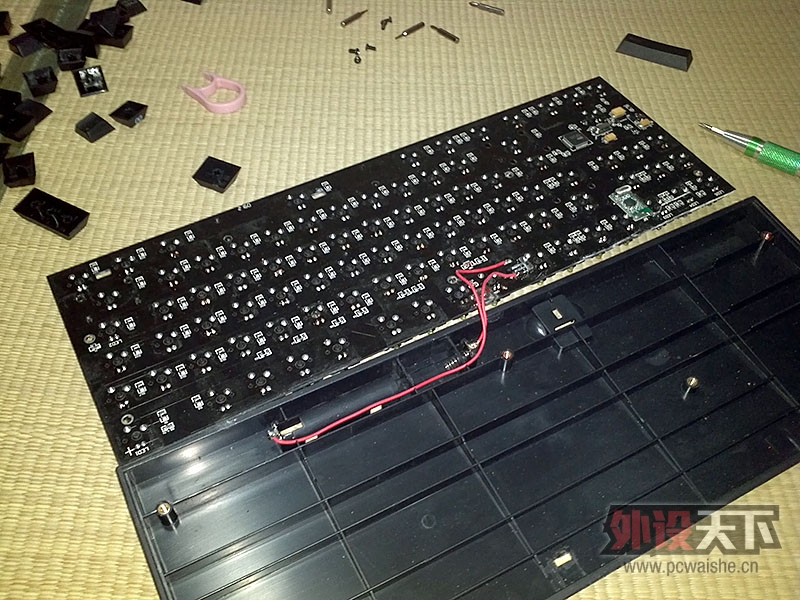

已经拆了好多次了。第一次拆，不知道miniUSB接口是最后脱出的，使劲掰，杯具了，usb接口被掰弯了，铜箔都离PCB而去了。。。。掰回来，先用丈母娘提供的乐泰胶水把usb底座胶牢，然后把焊点重新焊了一遍，试了一下，还好没事。

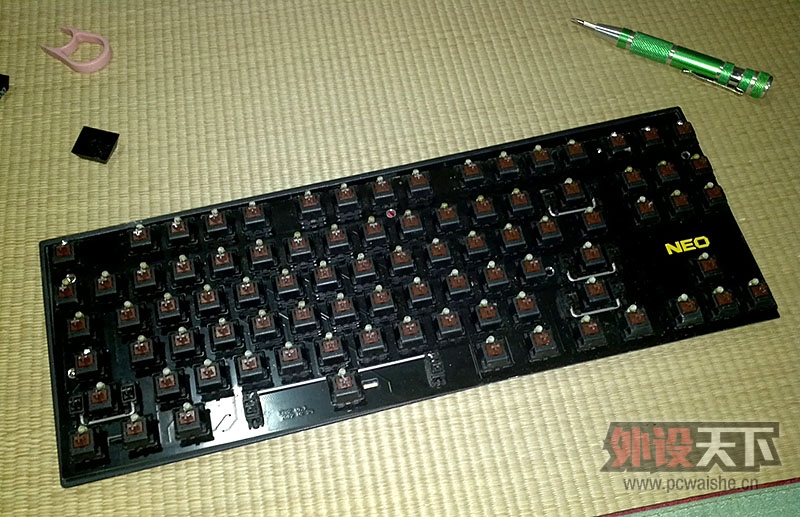

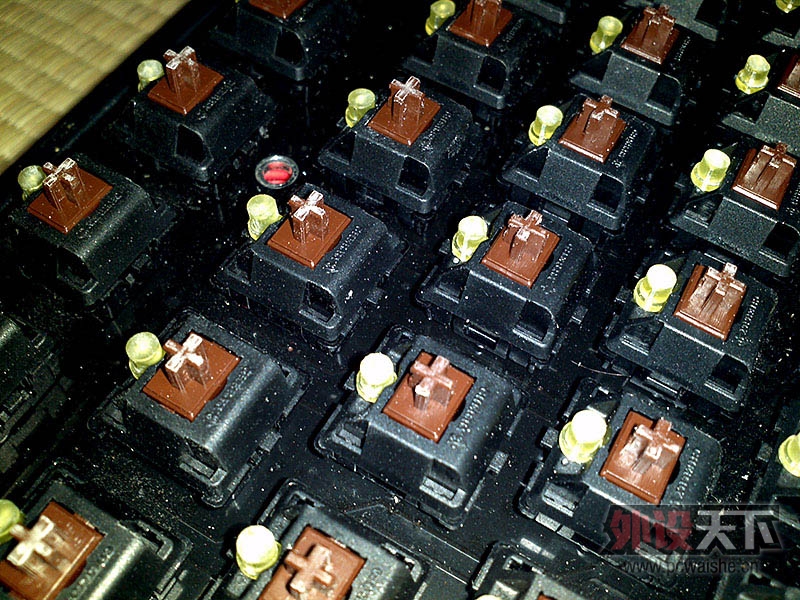

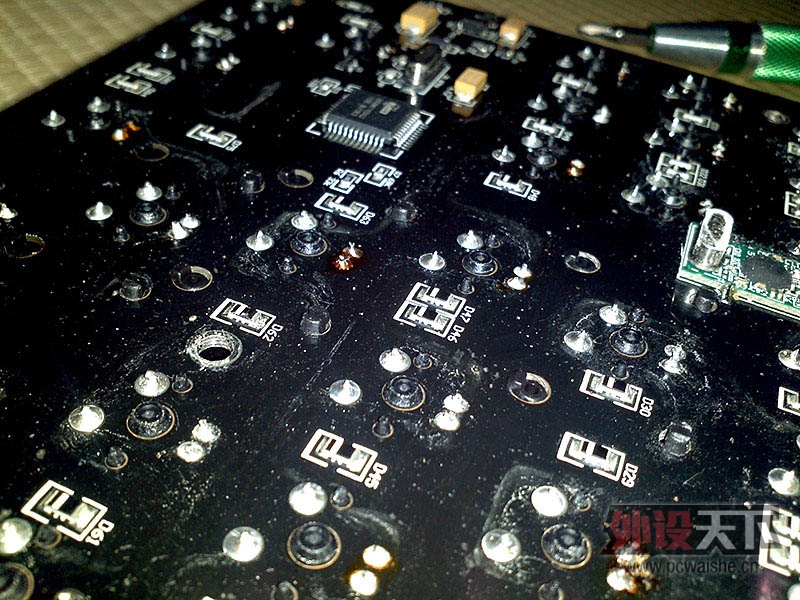

已经焊好了。买了的是3mm黄发黄LED，导通电压貌似有点高，而且还是圆头的，高出一大截，只能用小电摩把它磨成平头，废了不少功夫。

磨得不是很整齐，凑合了。

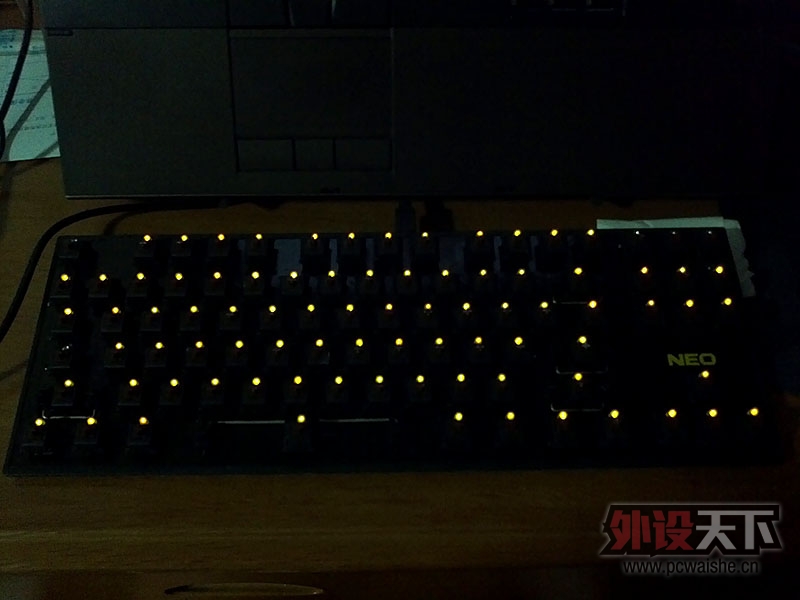

试试看效果，好暗。。。。

好暗。。。。

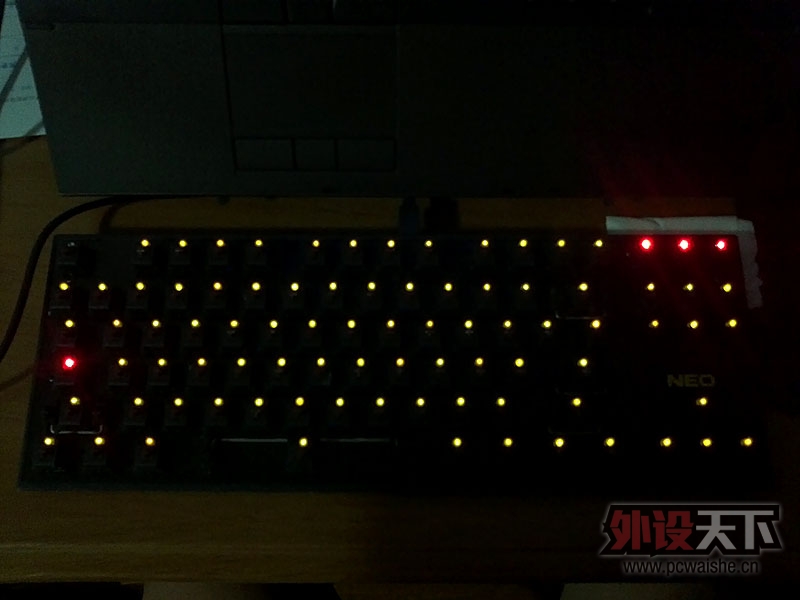

和锁定键的红色LED相比，好暗。。。。。。

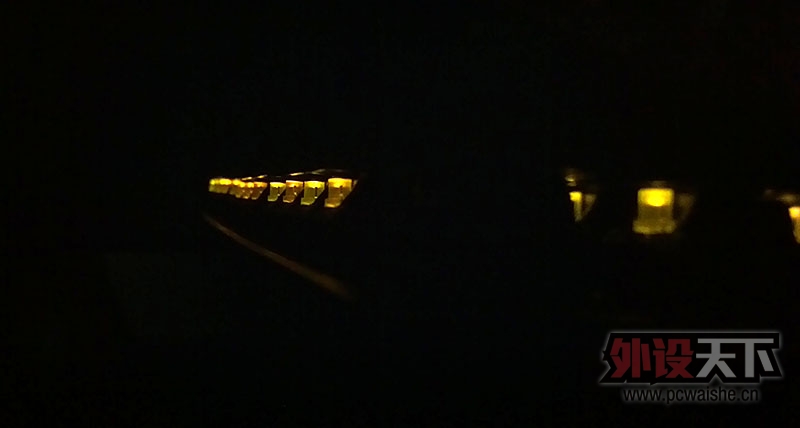

侧面照，好暗，光色有些不匀称，相机对于波长太敏感，肉眼看颜色，差别几乎看不出。

以上。

caiwenping · 发表于 2012-9-4 07:53

再说说LED引脚的事情。

之前已经提到要将LED引脚尽量剪短才行，我也碰到这个问题了，是CTRL这一排的LED引脚会顶到外壳的脊，在脊上对应LED引脚的地方，稍微挖掉1-2mm就搞定了，完美盖上。

caiwenping · 发表于 2012-9-4 07:54

最后，关于LED亮度，下次尝试改下R5电阻，看看什么阻值比较合适。。。用个电位器慢慢调。

sujianlin · 发表于 2012-9-4 07:58

感觉最亮的还是那NEO的logo = =

风继续吹 · 发表于 2012-9-4 08:05

全部黄光就yy了

bravebo2 · 发表于 2012-9-4 08:31

看来不错啊

nobodykillme · 发表于 2012-9-4 10:29

厉害哦

imQi · 发表于 2012-9-4 10:39

金光闪闪的

xct101 · 发表于 2012-9-4 14:02

看到感谢我，我就圆润的滚进来了……
对了，黄灯貌似不是高亮的，红是最亮，然后橙，然后黄……

人小鬼大 · 发表于 2012-9-4 18:14

NEO有预留加灯的孔吧？
