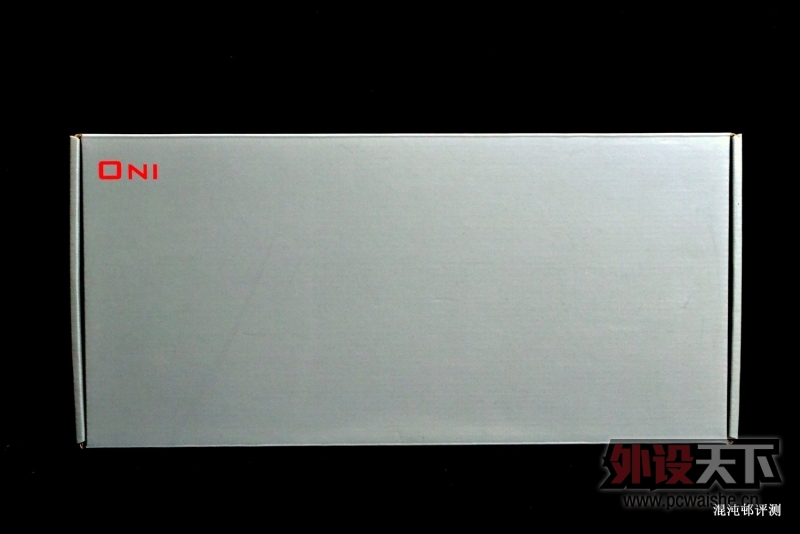

KBT ONI 一直不知道起这么个奇怪的名字是啥意思。。。。包装很简洁 除了ONI啥都没有了，这是不是意味着经销商都没法从包装上看出来自己的oni是啥轴？

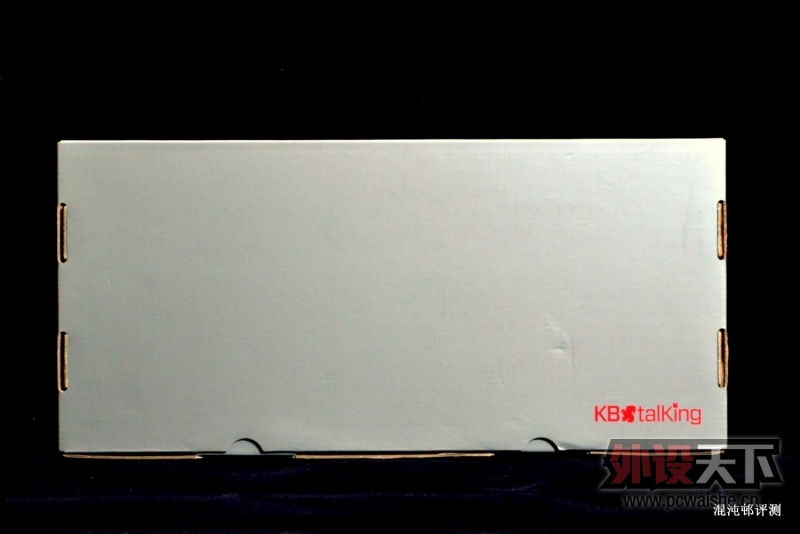

背面更简单只有一个KBT的logo 松鼠……说……

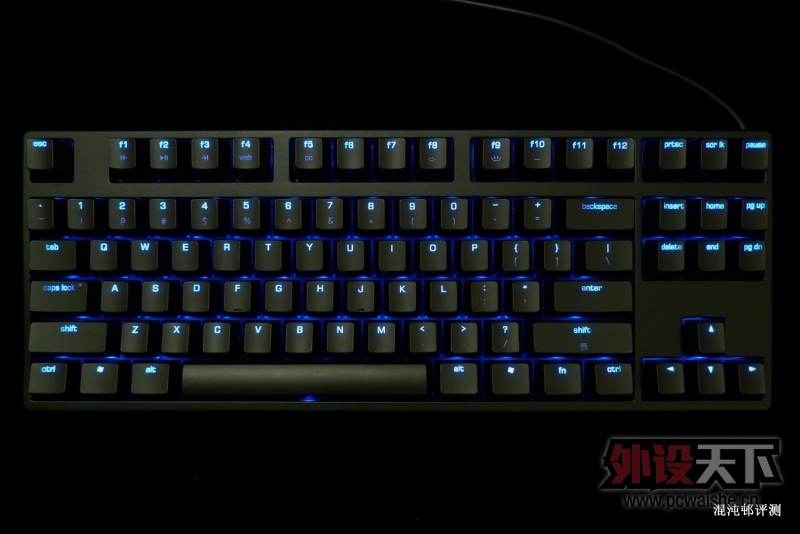

87键 US标准布局 背光版，字体很有爱，看起来感觉很Q……

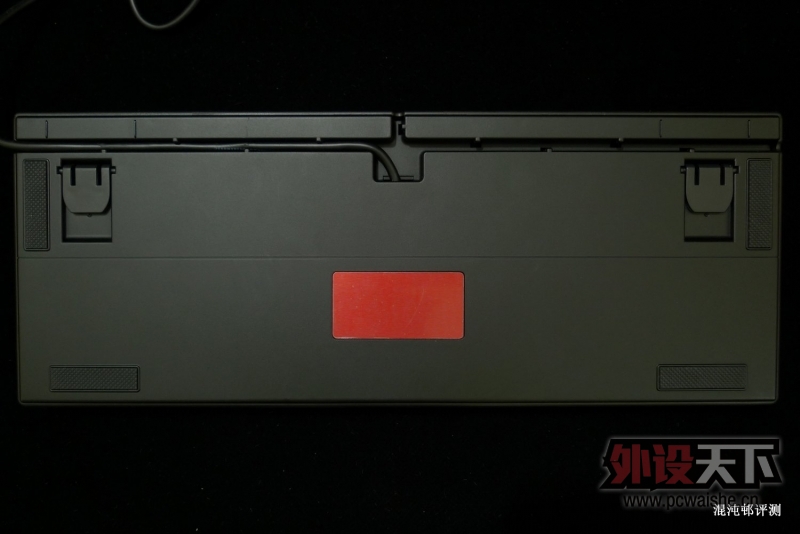

背面四个大大的橡胶防滑垫，三向理线槽以及红红的空白铭牌……当然我这个是工程版的，正式版的肯定不会这样的。

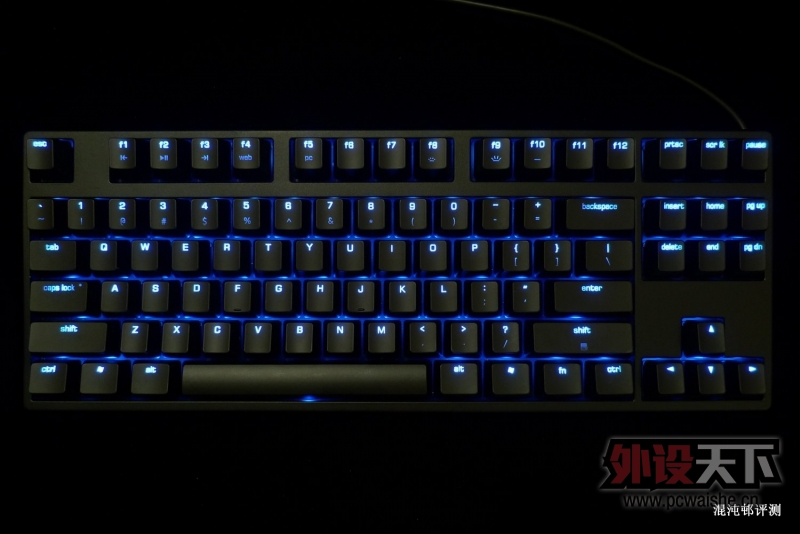

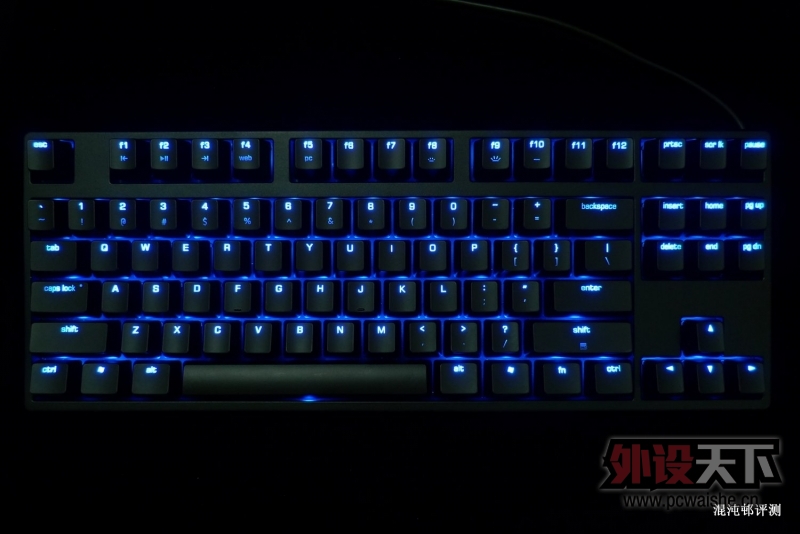

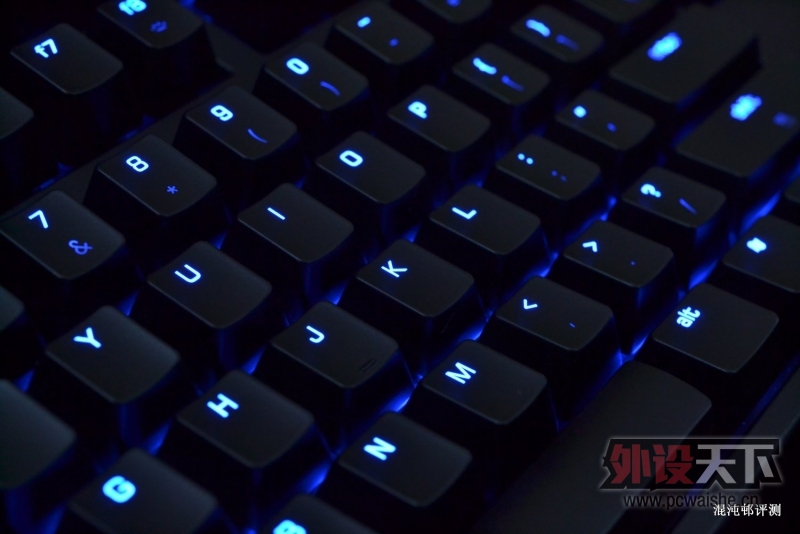

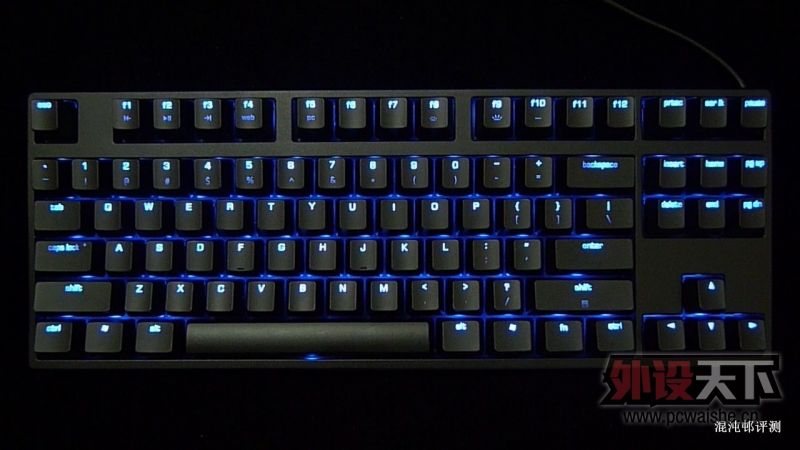

蓝光，据说是专门调色的，感觉很蓝……呃 最亮还是有点刺眼的。

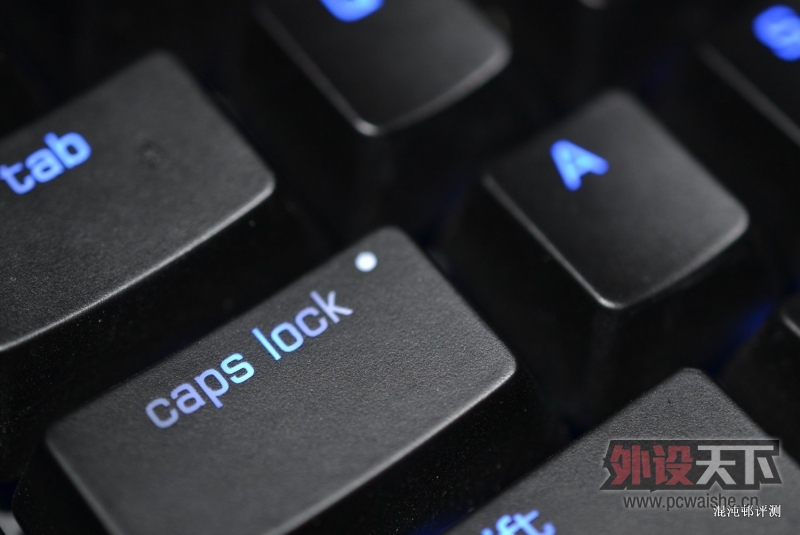

指示灯做的很精致，白色的圆圆的一个小点，有点借鉴苹果的意思。

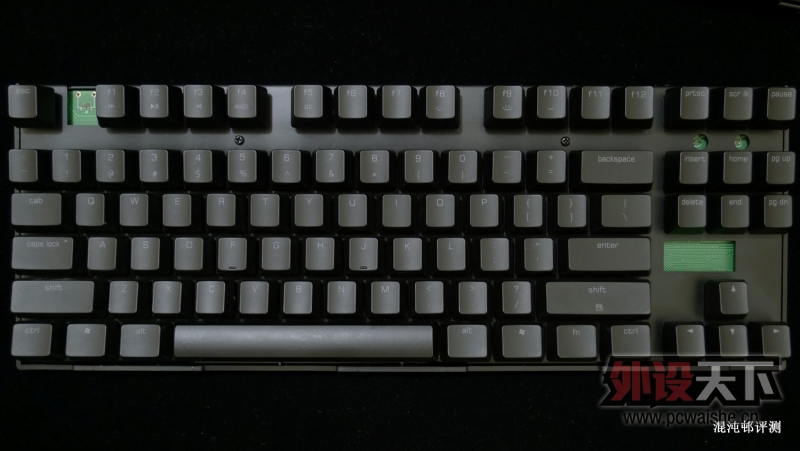

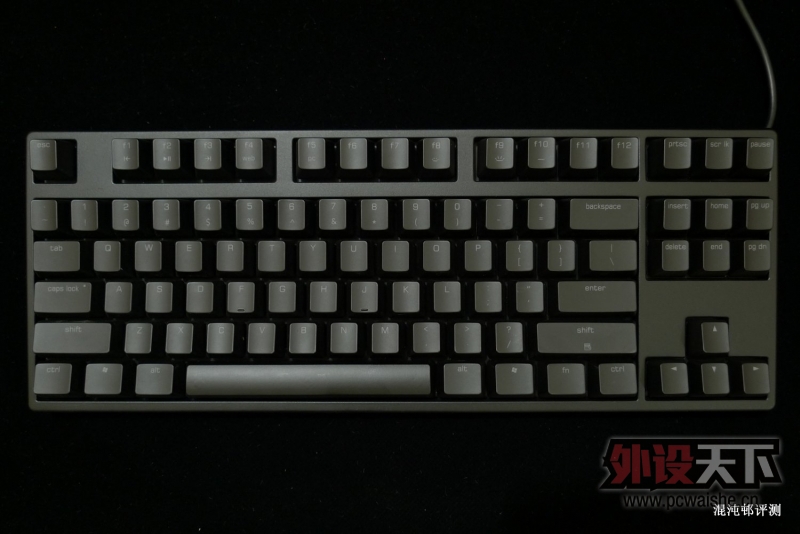

不开背光的情况下，背光键盘的通病都是看不很清，这点貌似只有米国tg3公司的做的好了。

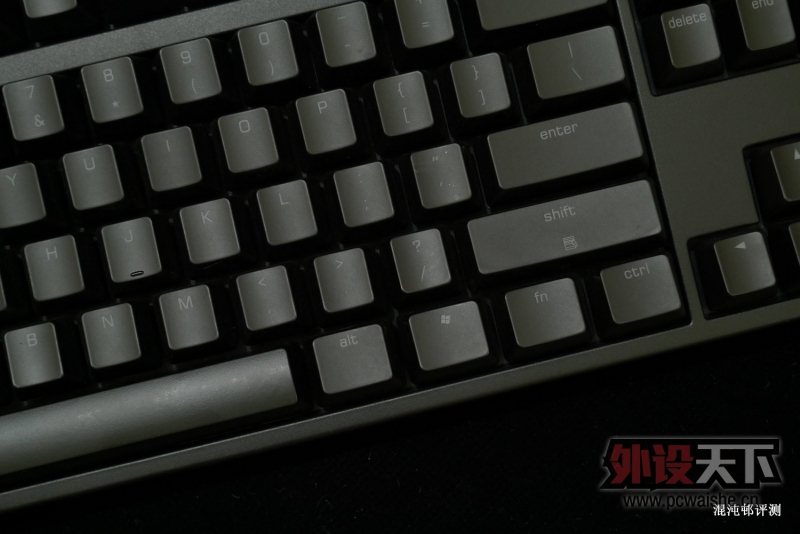

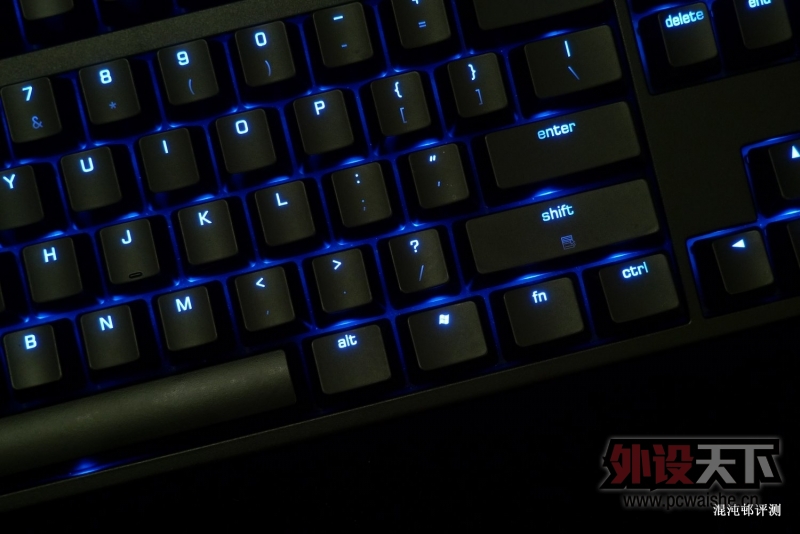

奇葩的把menu弄到shift上去了……注意看字体还是很好看的，默认亮度。

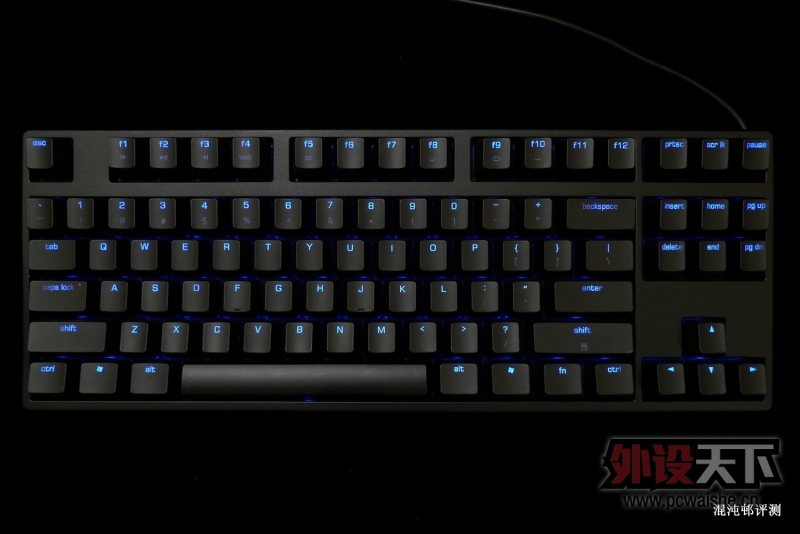

可调背光 一级亮度



可调背光 二级亮度



可调背光 三级亮度



可调背光 四级亮度



这是最亮的一级 已经有点刺眼了。

关于ONI 前阵子做活动很多人都写过相关的评测，键盘外观和功能我就不多写了主要做一下用料和做工方面的。

——————————————————————————————————分割线————————————————————————————————



87键市场目前有国产的PLU、HPE、凯酷等牌子还有几种贴牌的，因为主打中低端还有入门市场，价格本身就不具备对比性，所以选了口碑和销量一直很好的Filco 87二代。

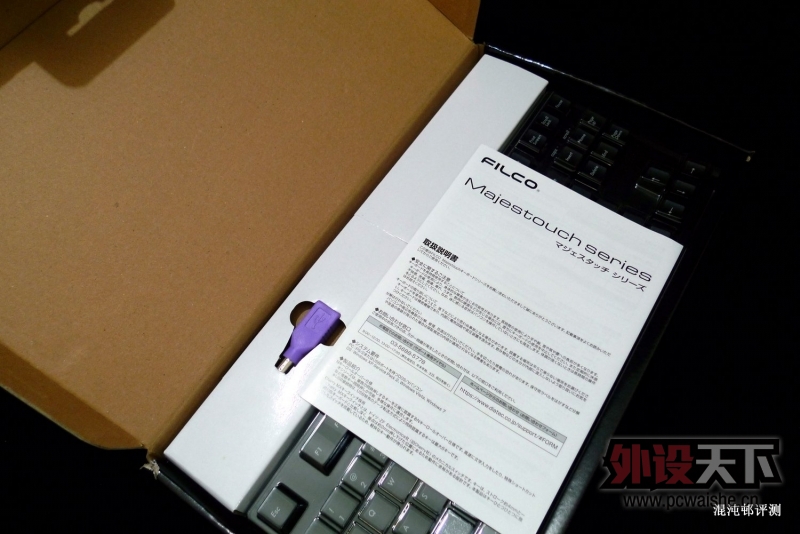

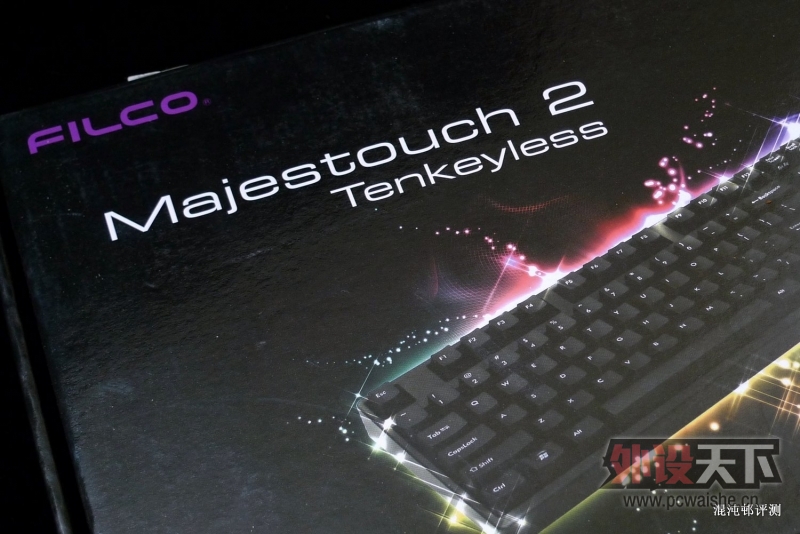

Filco的包装非常的简单，普通的飞机盒构造。放在盒中，盖防尘罩。

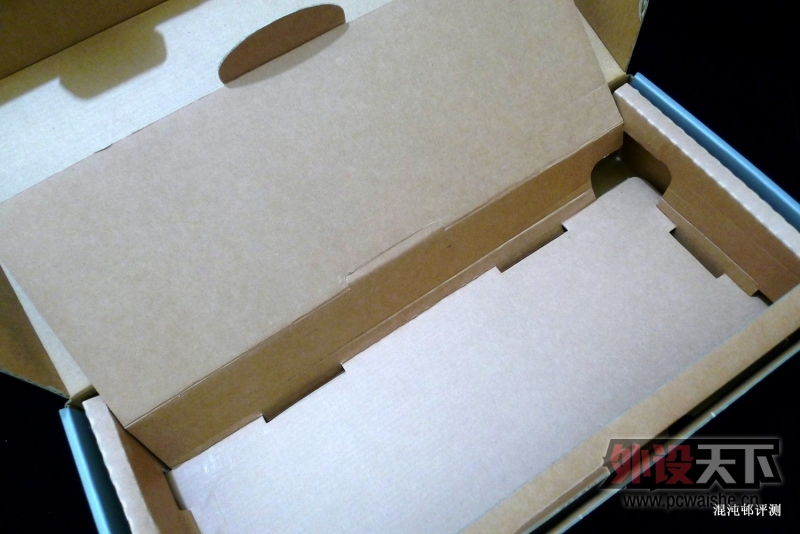

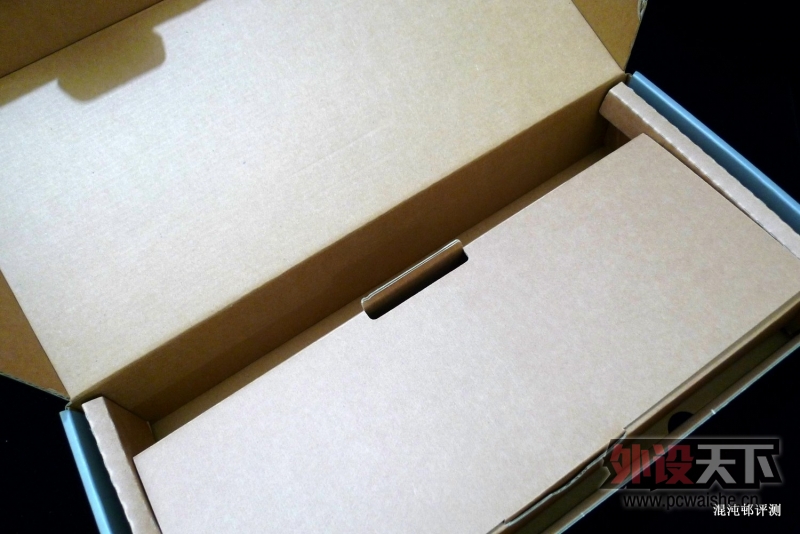

ONI的外包装是普通的飞机盒构造，内部还有一层是纸盒，我等快递用户超爱啊，某二货一起吃饭的时候还没事站在了这盒子上，宣称很抗压，心疼的我一塌糊涂。



ONI放在里层纸盒中，并且装在EPE袋子里面。

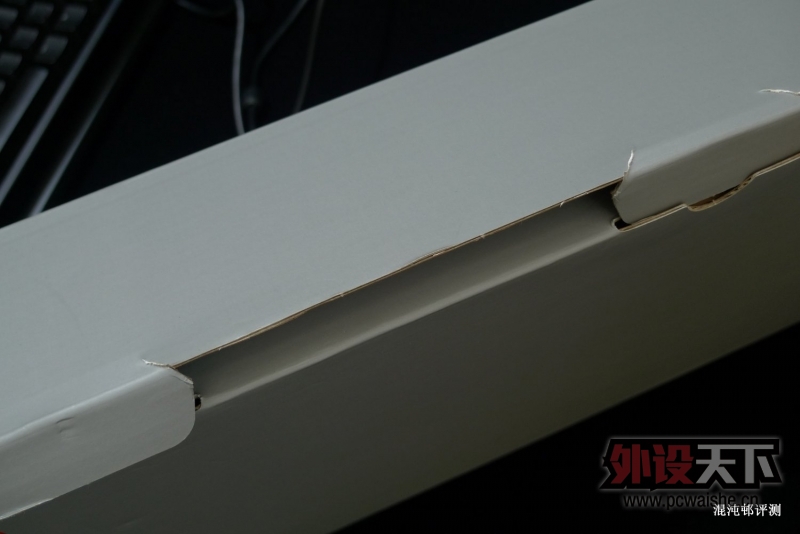

两个纸扣 非常紧，抠的时候要小心，不然很容易撕坏的，我这个就有点悲催了。

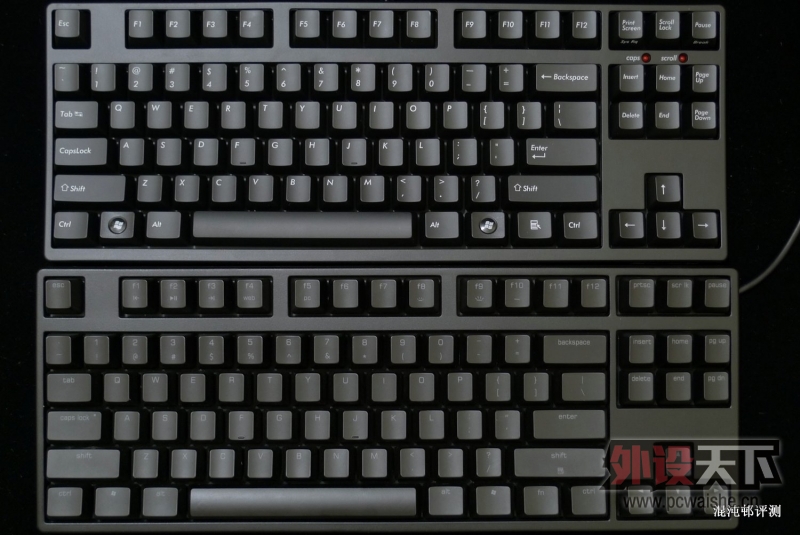

键盘正面对比，撇除印字和背光，仅就布局和键帽分布来说，真心没啥区别。。。

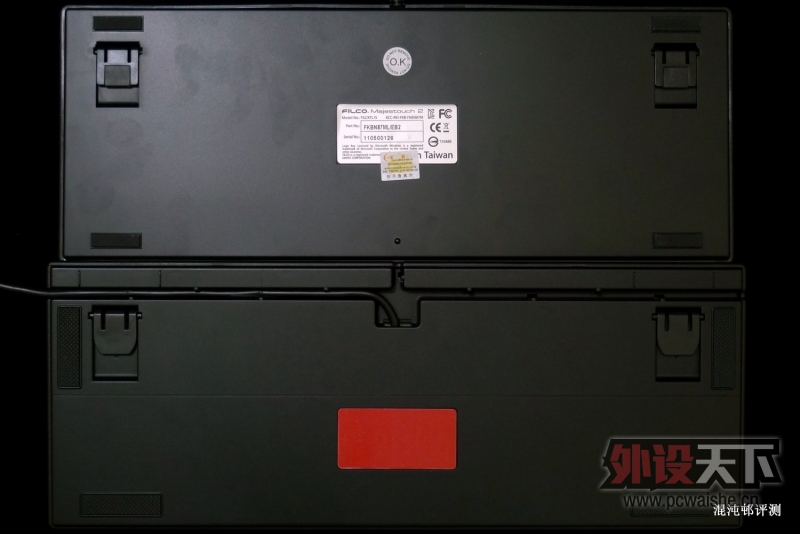

键盘背面对比，由于我的ONi是工程版，所以还灭有印字，防滑垫、脚撑两者都有，理线槽貌似是新生代品牌的必备品了，确实很方便。

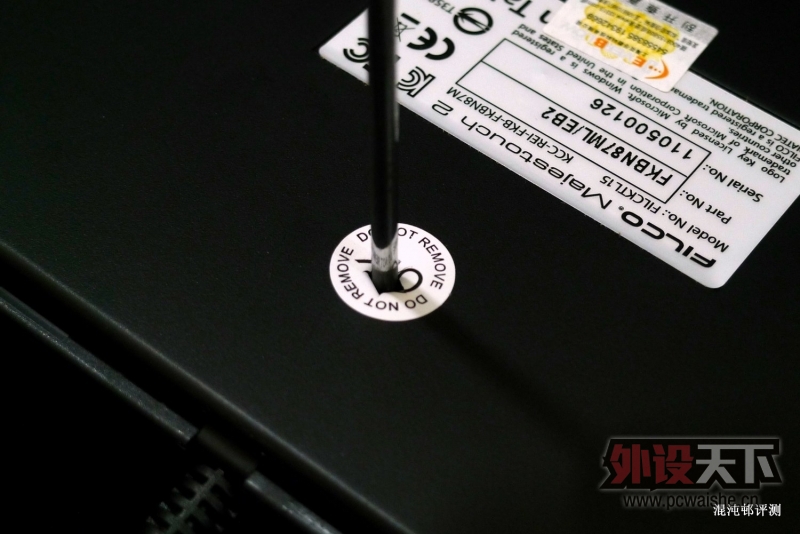

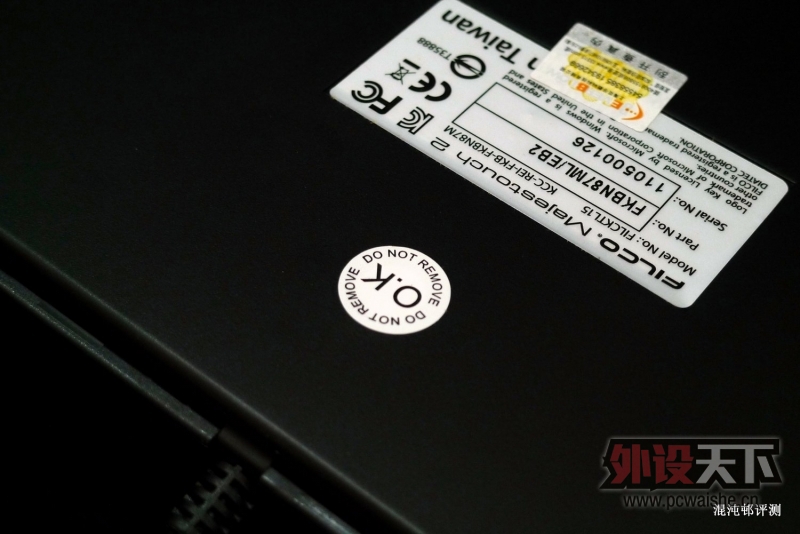

OK易碎贴，真的很容易碎的，一碰就碎，很多兄弟拿键盘的时候不小心捏到就会破的，破了就没有质保了哦。



Filco 87 采用的是单颗螺丝、8个卡笋来连接上下盖，很不好拆噻。

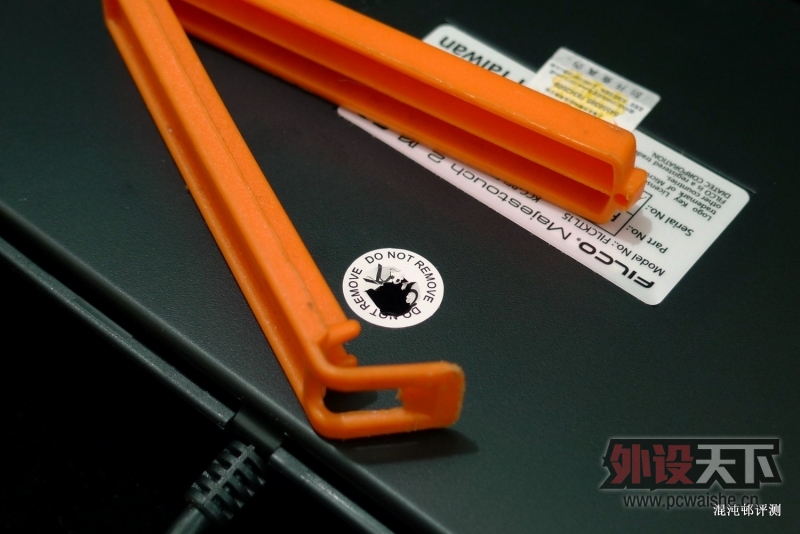

一些专业的拆缝工具，咱是懒得买，用点顺手的，超市就能找到的，封口条~~~ 材质很软，拆卡笋很给力。

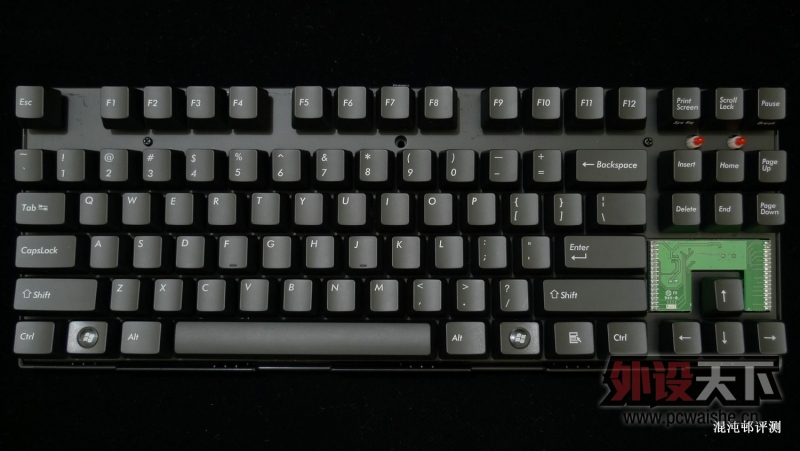

去除上盖的Filco，可以看到主控芯片是插拔式的，钢板用两颗螺丝和底壳固定。

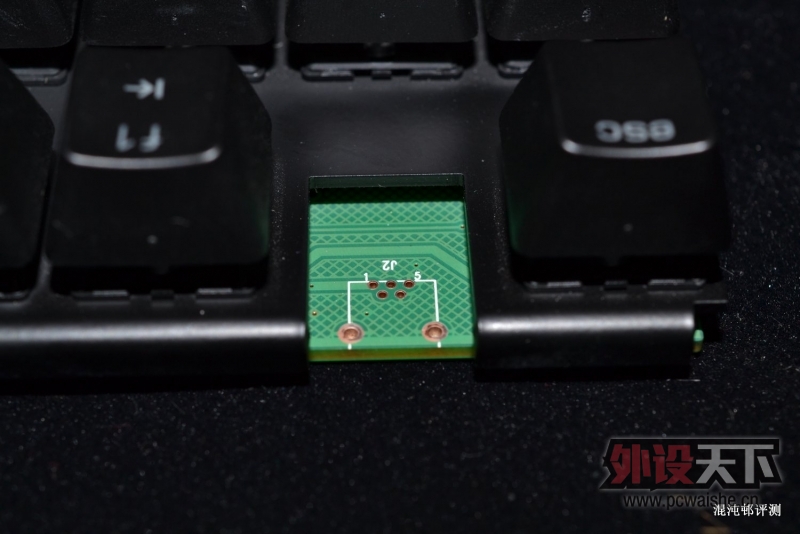

去除上盖的ONI，可以看到有预留的类似Filco的指示灯位，以及将来可能会发布键线分离的mini-USB插座安装孔。



我用万用表测过，插座是和插线互通的，只要在外壳上开孔，然后焊上插座，立刻就可以变成键线分离版的ONI

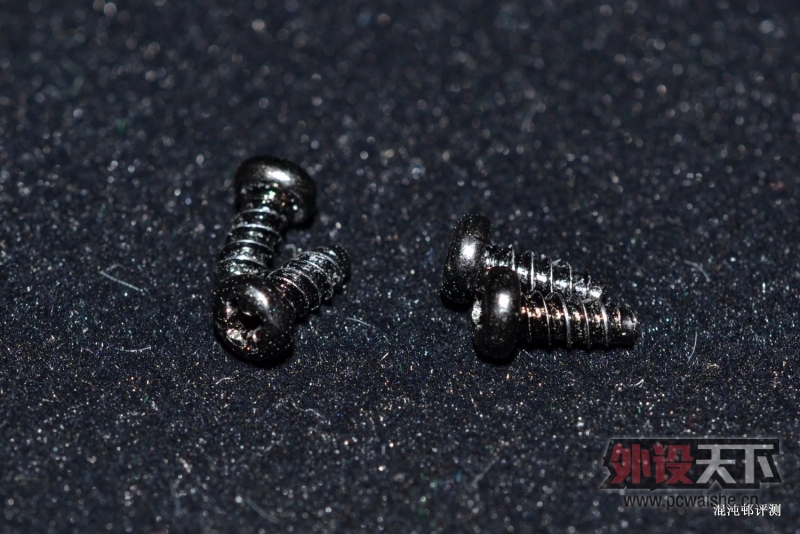

由于是同一个代工厂，连螺丝都是一个规格的，你能分出那边是Filco的那边是ONI的么？

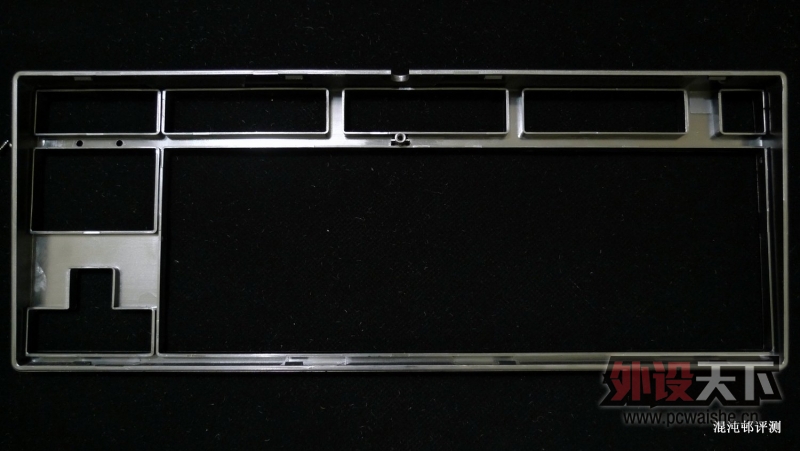

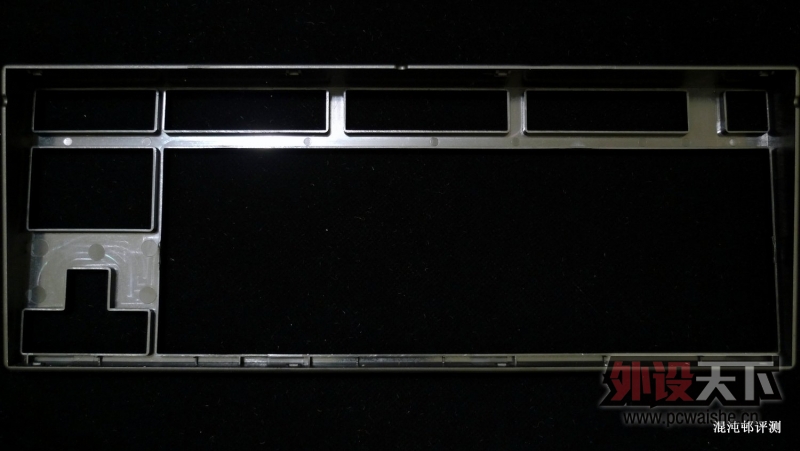

Filco的上盖



ONI的上盖

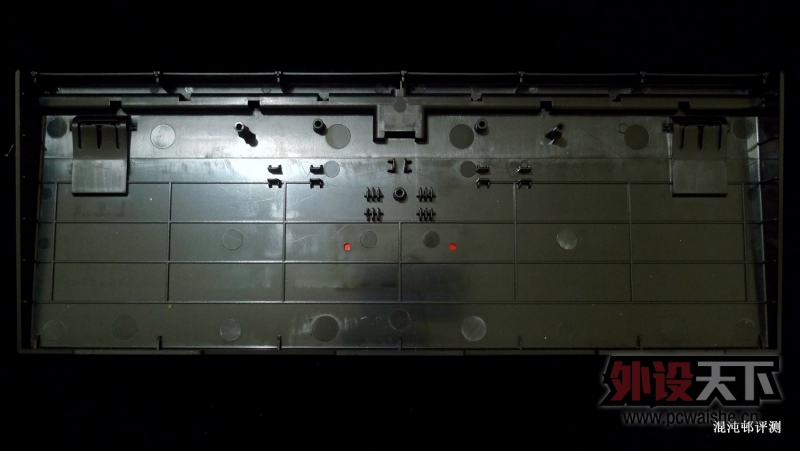

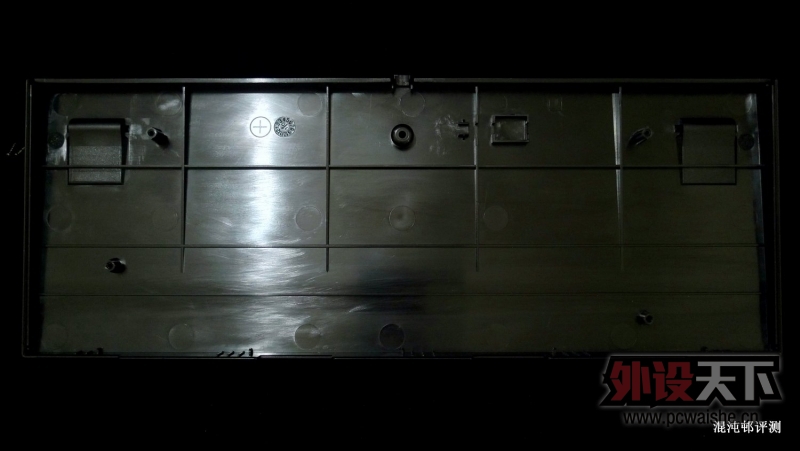

Filco的底壳



ONI的底壳

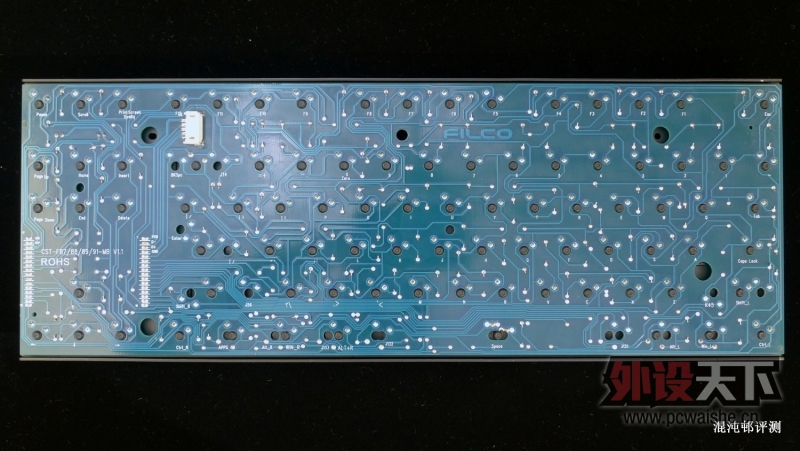

Filco的PCB

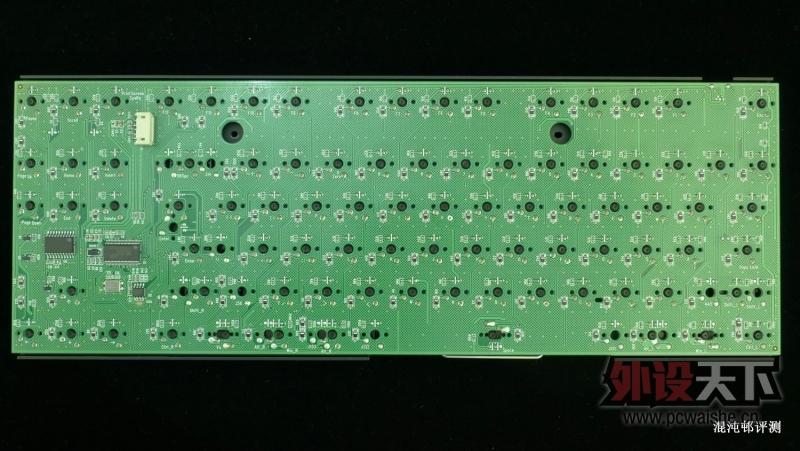

ONI的PCB

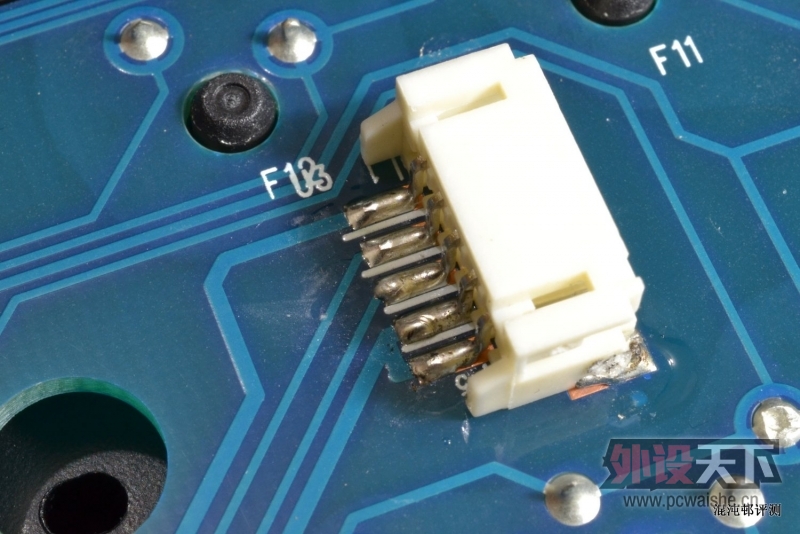

Filco的USB线插座

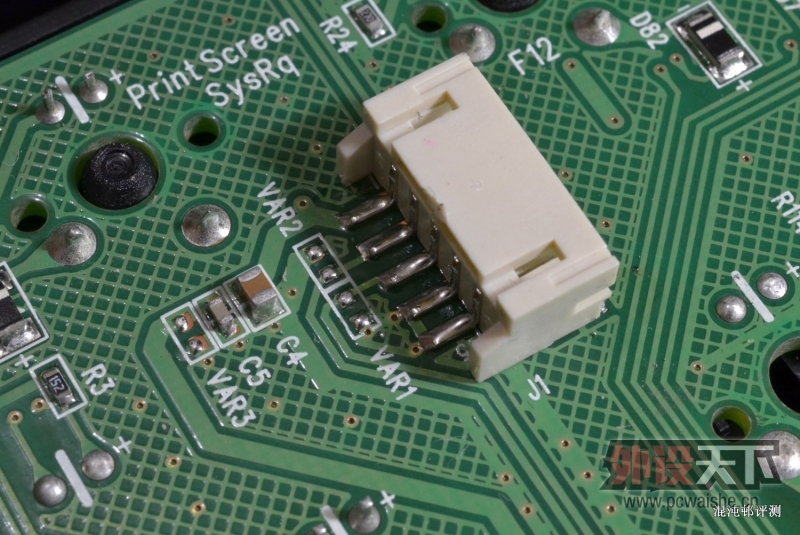

ONI的USB线插座

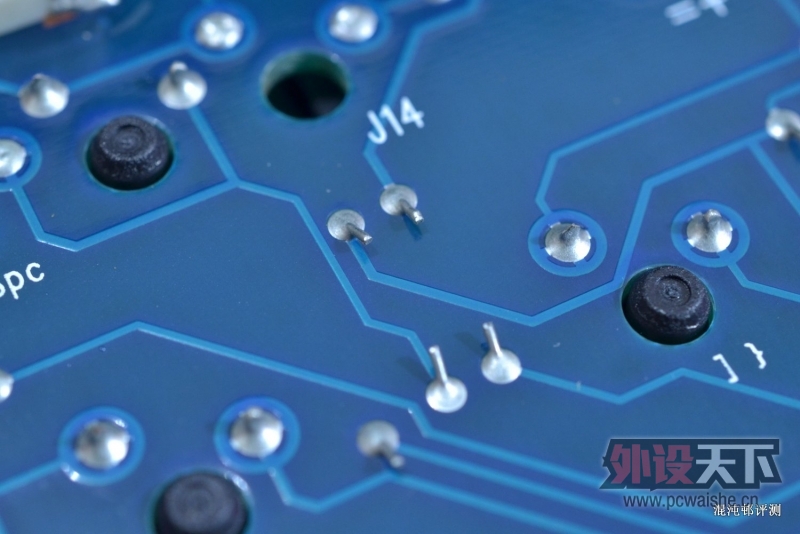

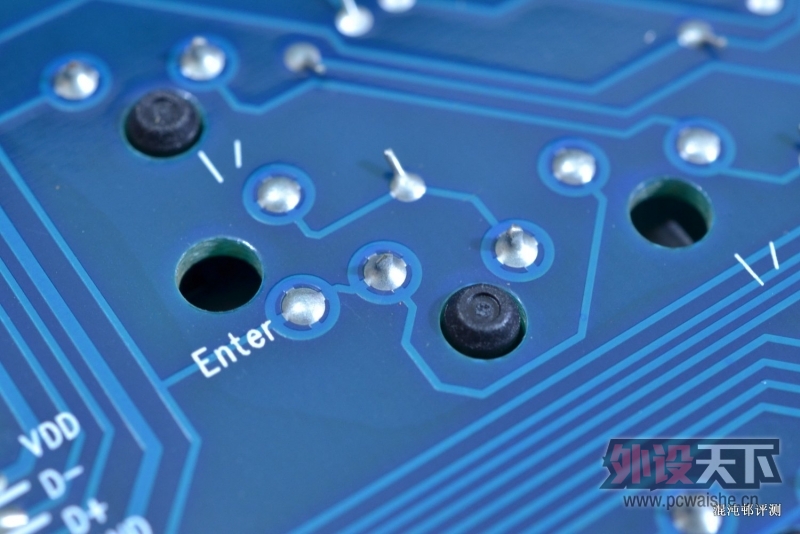

Filco的焊点，值得一提的是 FIlco 做了一个焊盘固化，因为一代产品有多少都是故障都是焊盘脱落造成的。而二代虽然改变了PCB材质，但是使用的依然是单层布线，正面没有走线，焊盘都是过孔双层布设。也没有像cherry那样正面做留铜用做屏蔽层，依然靠钢板来做屏蔽，不过钢板并没有接地。

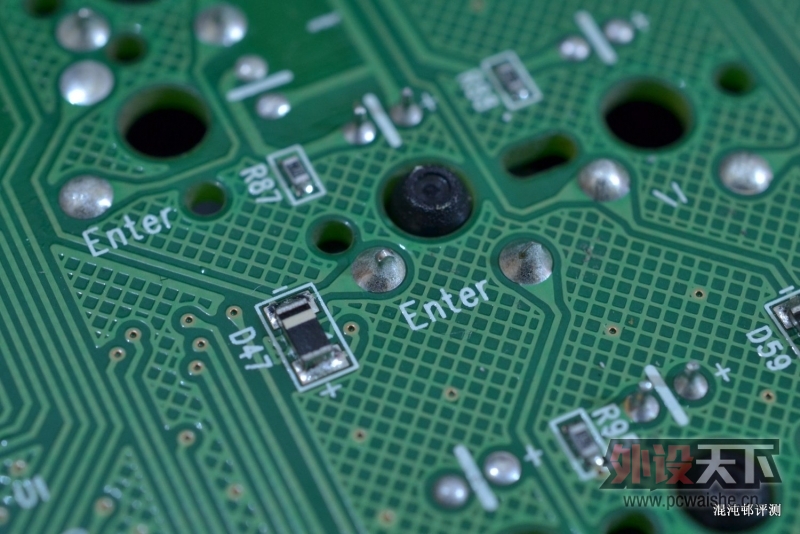

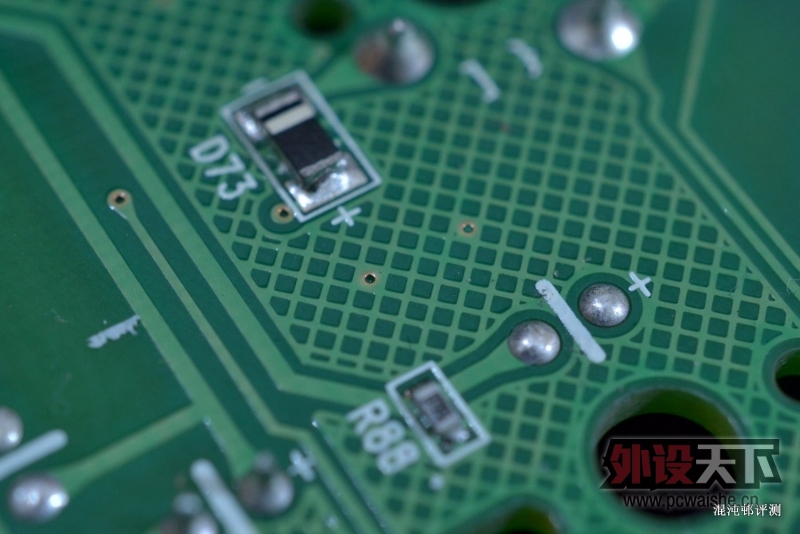

ONI的焊点，大家也可以看到，ONI预留了大面积的铺铜网格，这个一来可以提高电气性能，二来也可以起到牢固的作用。

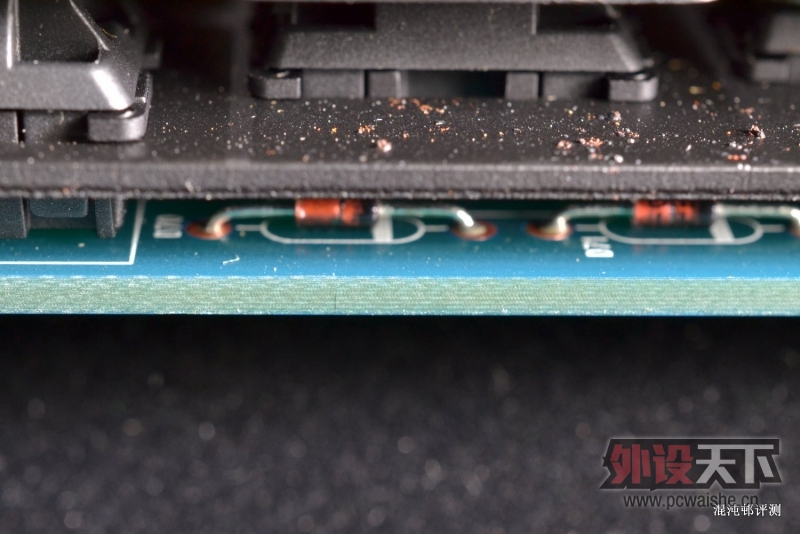

Filco使用直插式二极管

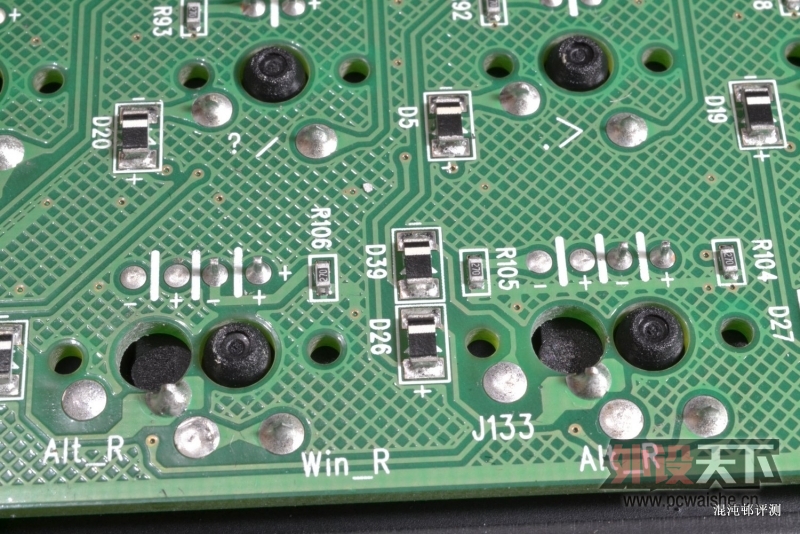

ONI使用贴片式二极管以及激光打孔金属化过孔连接正背面两面的PCB走线。

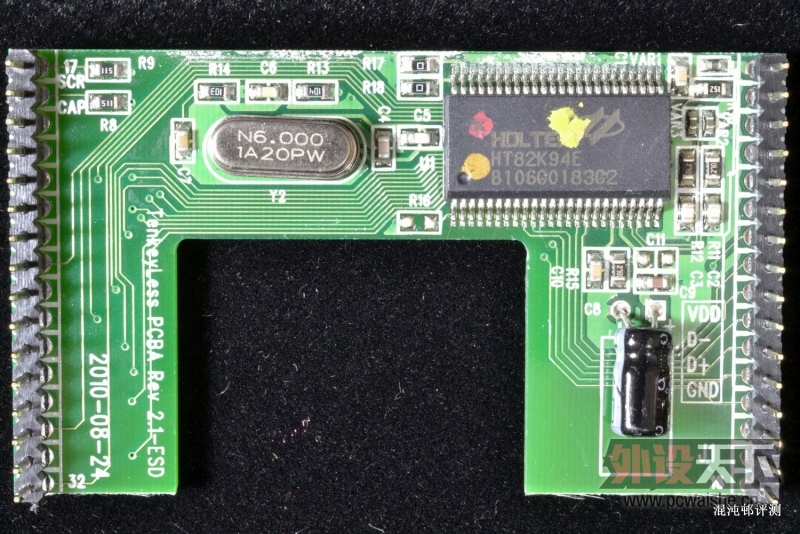

Filco 的主控部分

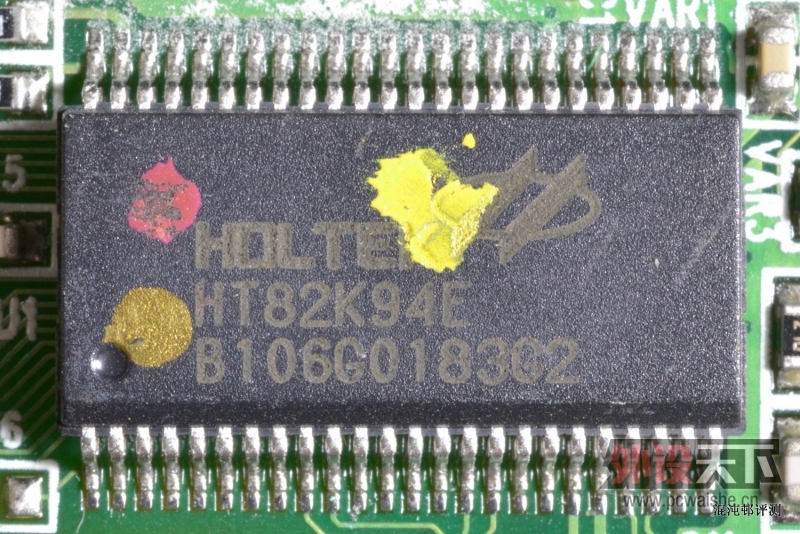

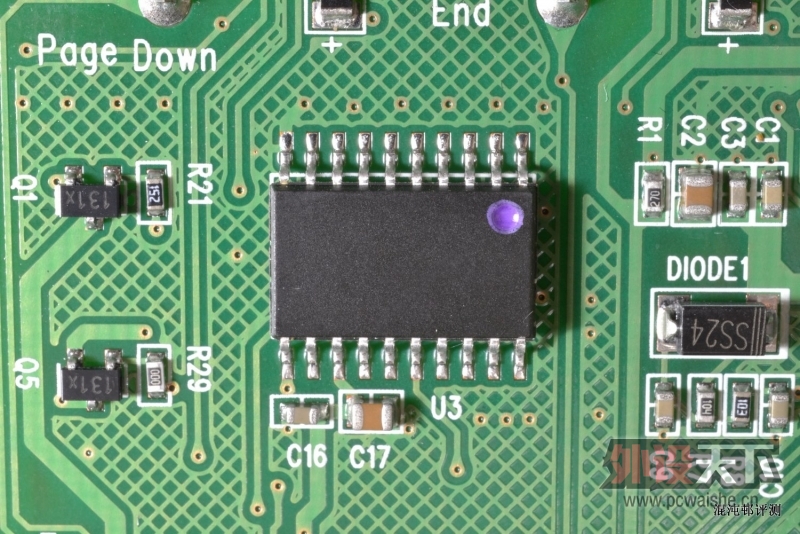

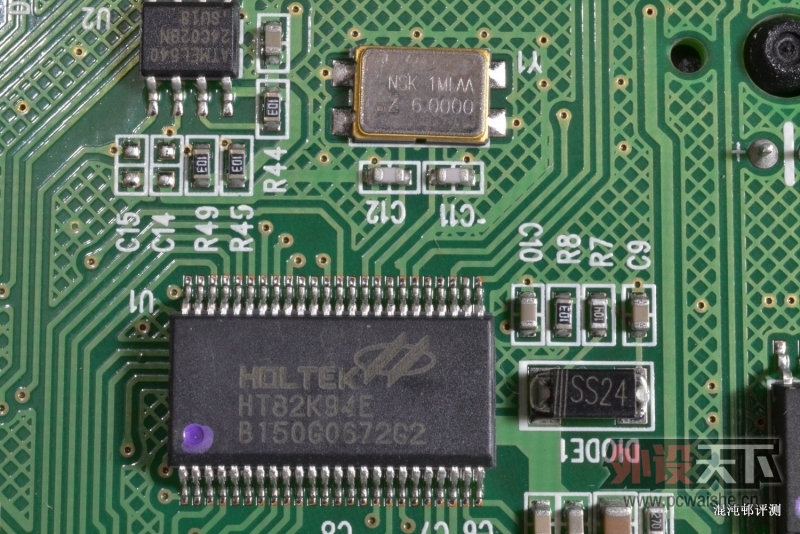

ONI的主控部分两者使用的单片机均是同一型号的，不同的是ONI多了一个LED驱动芯片，同样没有标号……打磨的还是没标号？

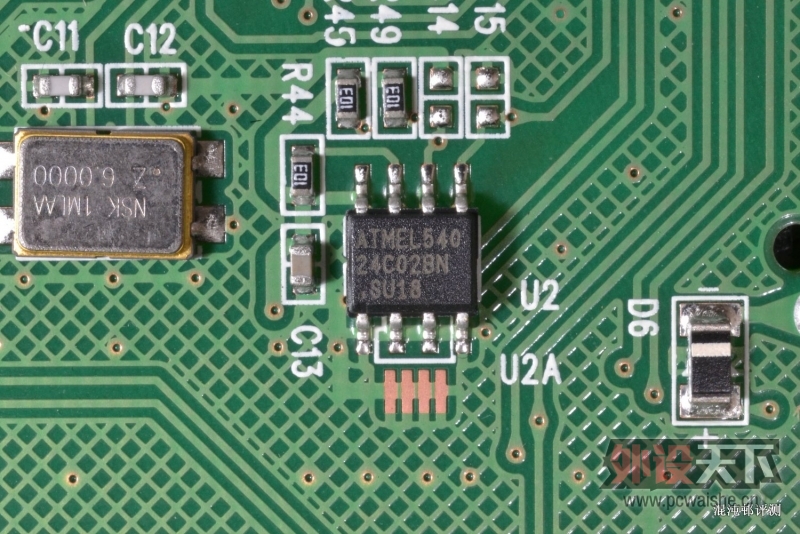

ATMEL的EEPROM，不知道里面存的啥，想必是有LED驱动方式的存储吧？ONI的灯光控制并没有太特殊的地方，只有一个呼吸和关闭背光渐灭两个不同的功能，应该也支持背光记忆吧。



ONI和Filco都有键位兼容式设计。只不过ONI支持原厂底座的轴体，有没有看到空余的两脚？用来插原厂底座的，也就是说ONI可以无钢板。

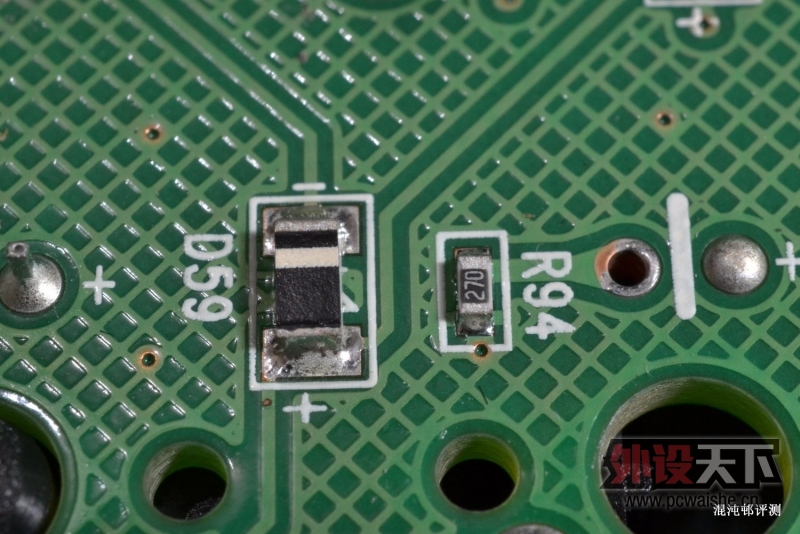

贴片式的电阻以及二极管，一个实现无冲，一个用来LED限流。都是贴片封装的，哦 这里要专门说一下DIP封装的元件只需要使用插件机做插件既可做波峰焊。而各种SMT封装贴片元件，需要点胶、插件以后再波峰焊。



Filco的PCB， 唔，大家都知道是神马FR-4了。



ONI的PCB，环氧树脂板，虽然没说但是应该也是用的FR-4。

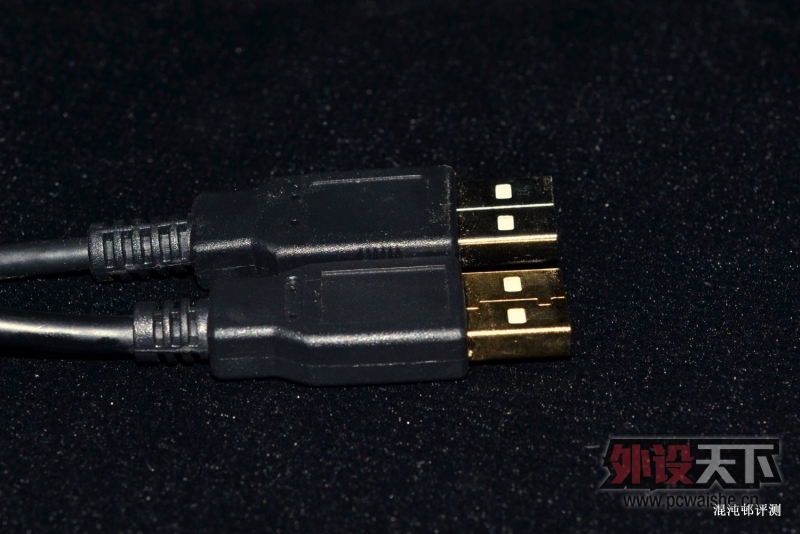

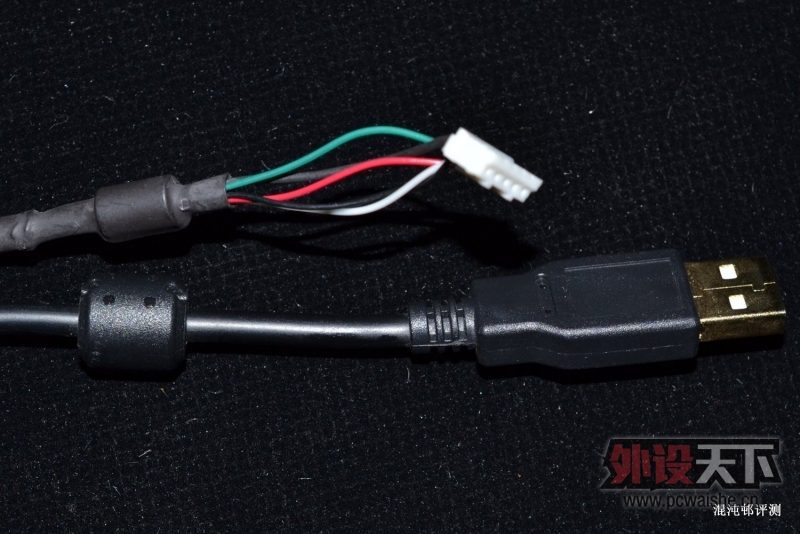

上为Filco的插头，下为ONI的插头。



上为Filco的磁环，下为ONI的磁环。

——————————————————————————————————细节对比————————————————————————————————

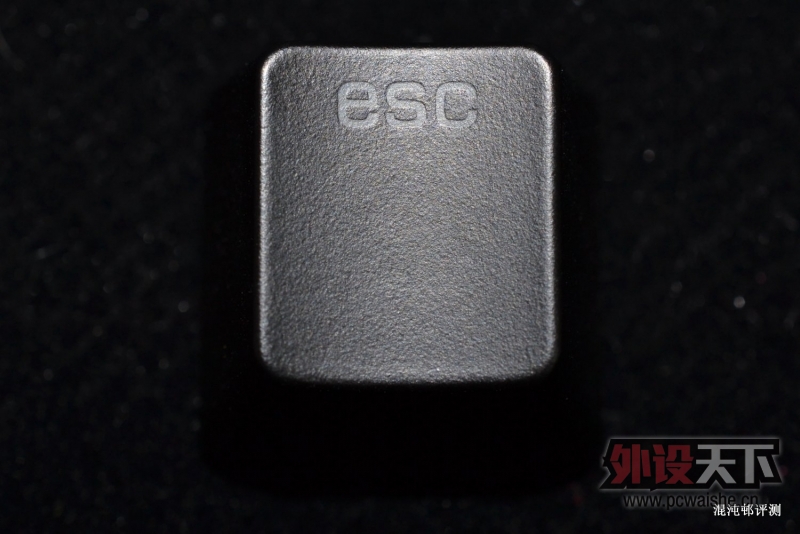

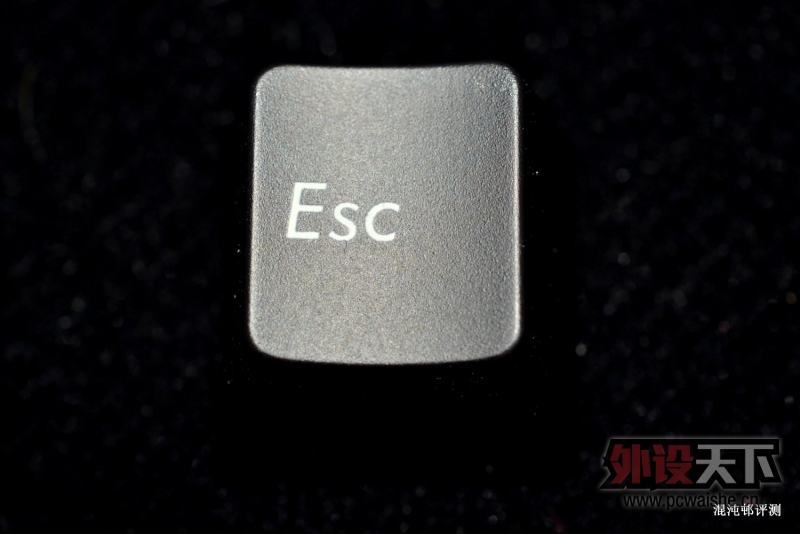

Filco大名顶顶的涂层键帽，银子方式为油墨印刷。

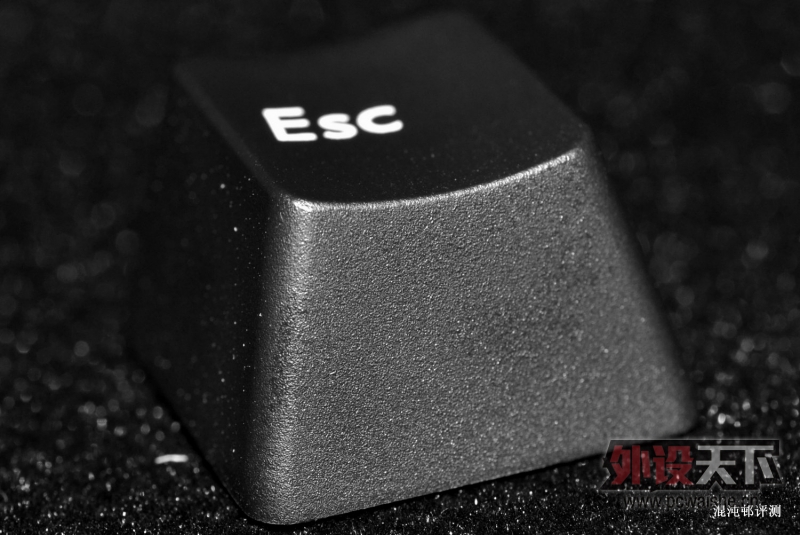

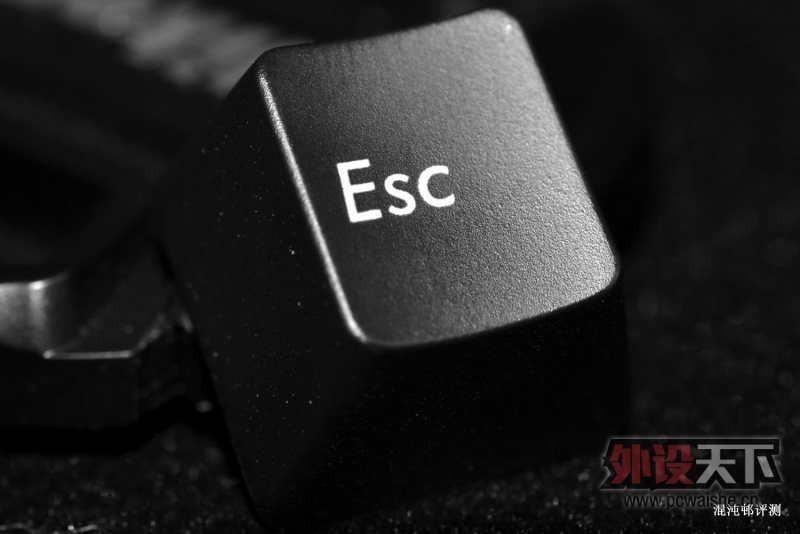

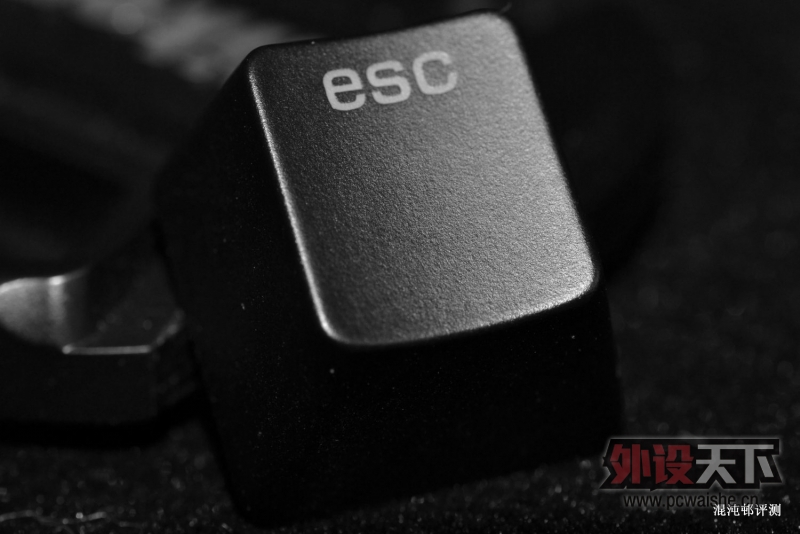

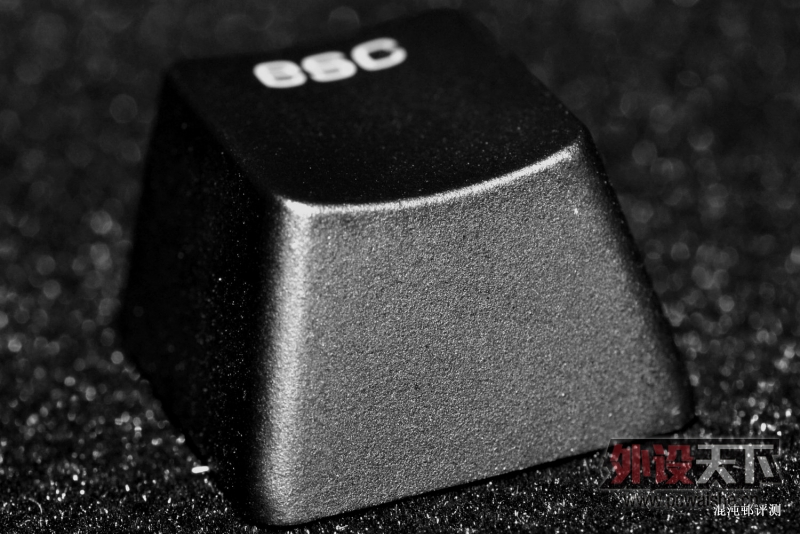

ONI采用同龙年的UV涂层背光键帽，因为表面有UV涂层，寿面比一般的单层黑漆背光键帽耐久很多。



Filco采用整体流水线工艺，先键帽装到键盘上，再油墨印字，然后正键盘喷涂涂层。所以键帽侧面和钢板上会有涂层残留和不均匀的地方。



ONI键帽用的工艺稍复杂，步骤稍多一些，单颗键帽喷涂黑色底漆后，激光蚀刻，然后单颗喷涂UV涂层，再装上键帽。

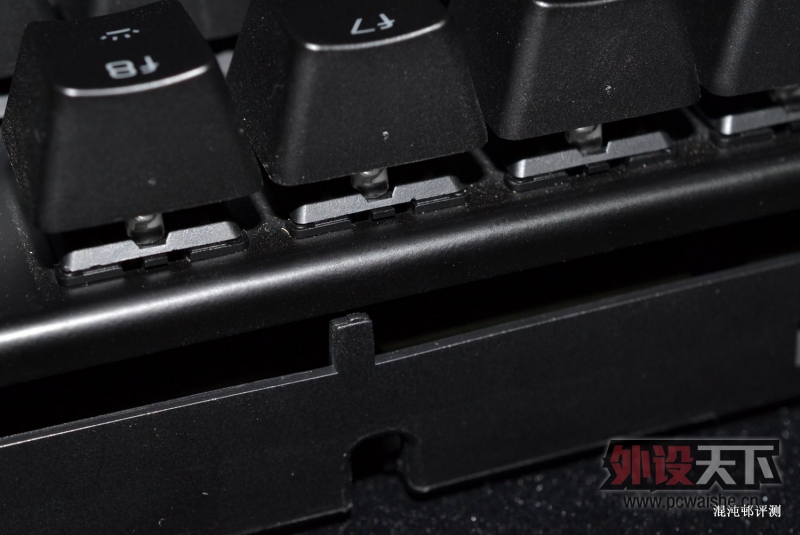

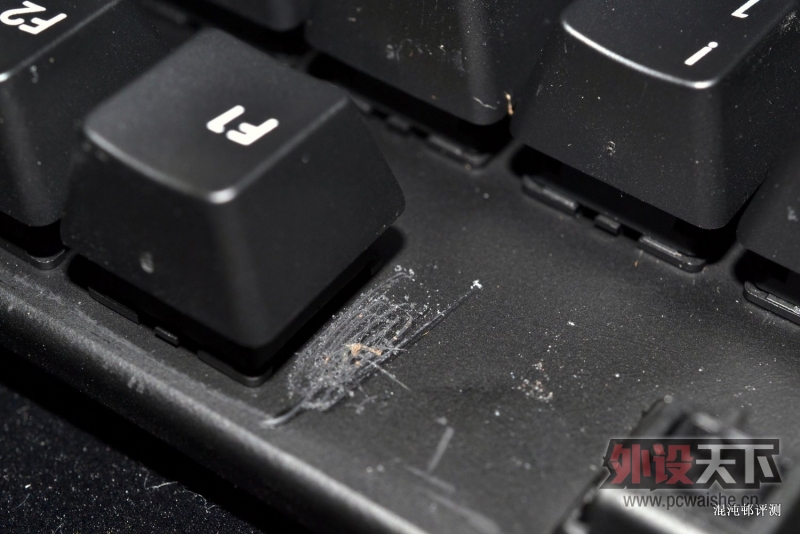

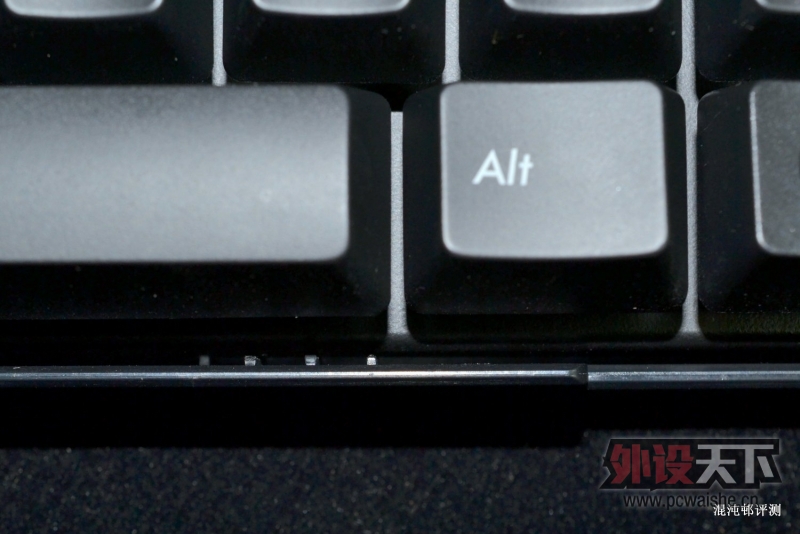

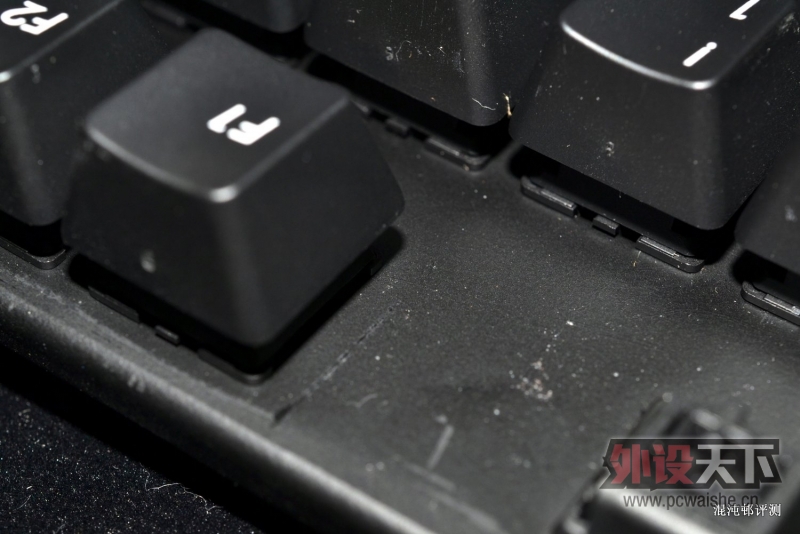

Filco 喷涂涂层后的钢板上有很明显的残留。



这种溅射的喷涂残留，轻轻一刮就可以刮掉。

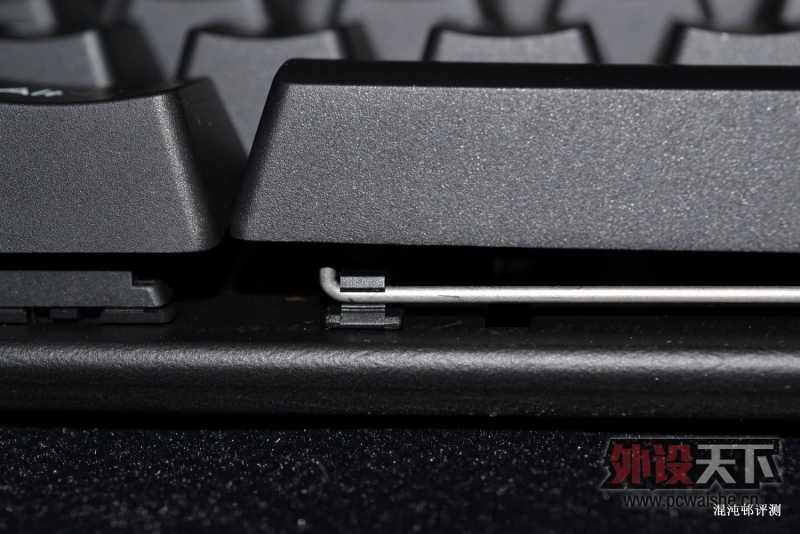

Filco采用平衡钢丝。

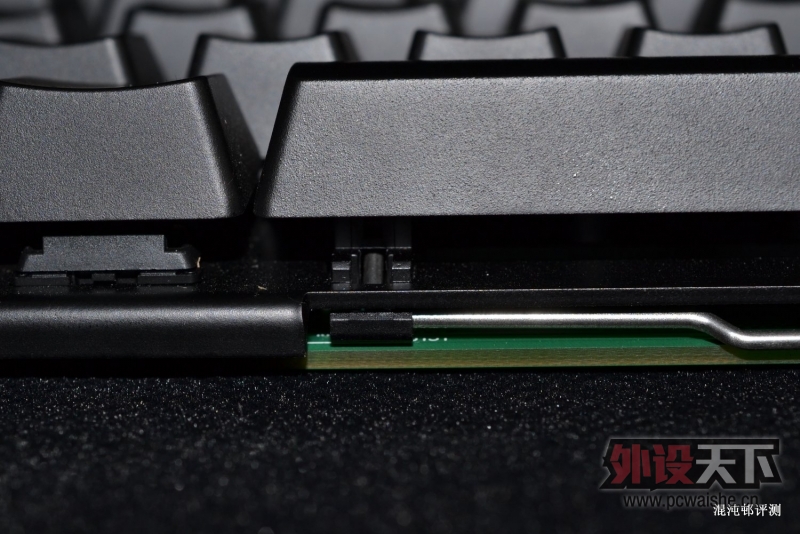

ONI采用Cherry原厂卫星轴（框架专用）

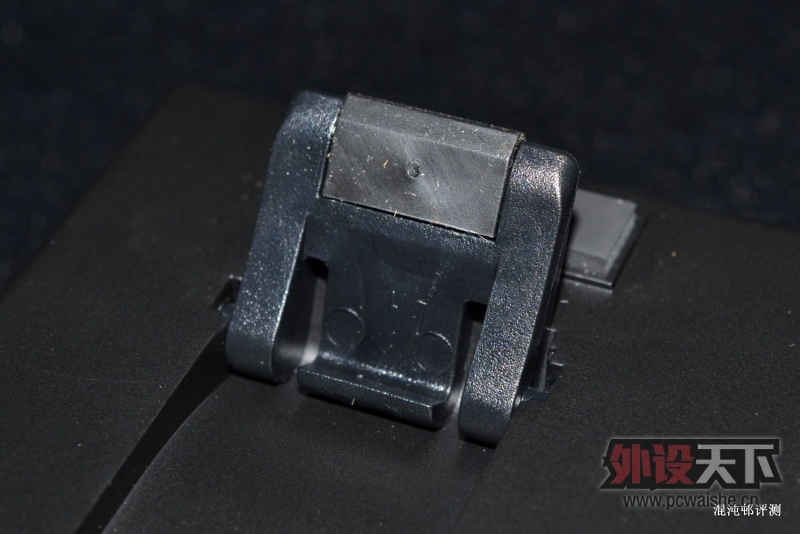

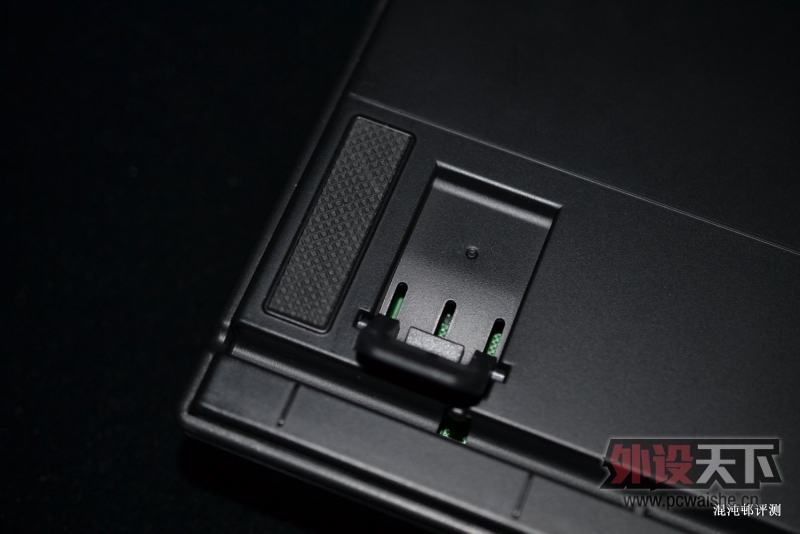

Filco的脚撑上有橡胶防滑垫。

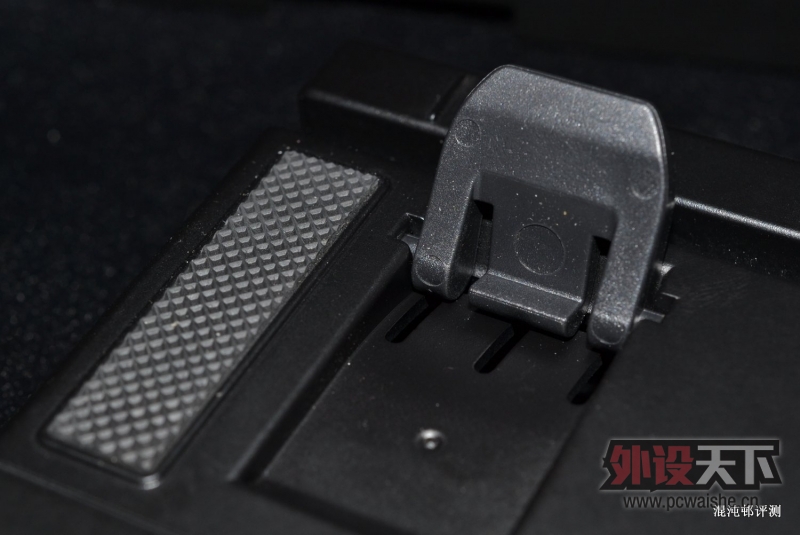

ONI键盘的防滑垫很宽大，但是脚撑上却没有橡胶。

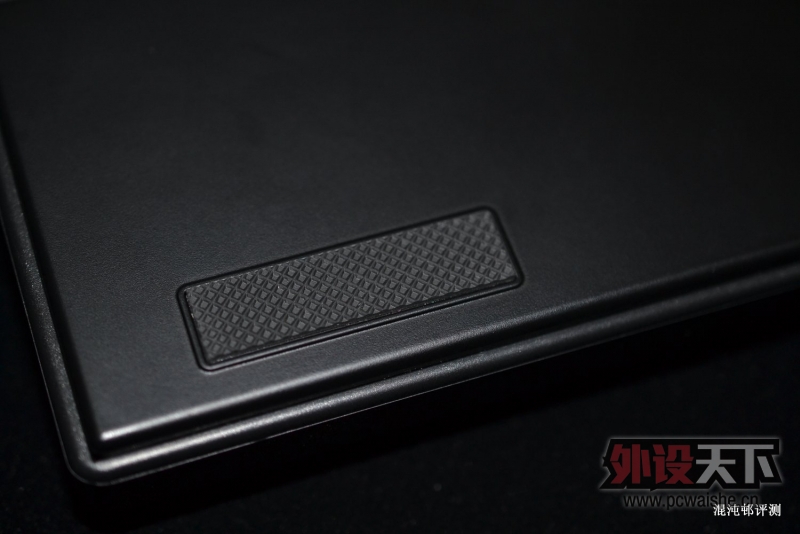

ONI的防滑橡胶垫有很漂亮的花纹，防滑轮胎嘛？哈哈~

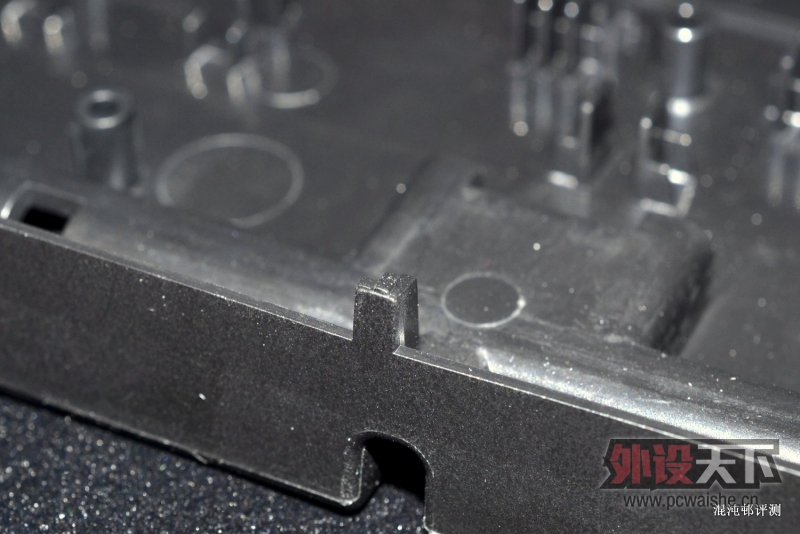

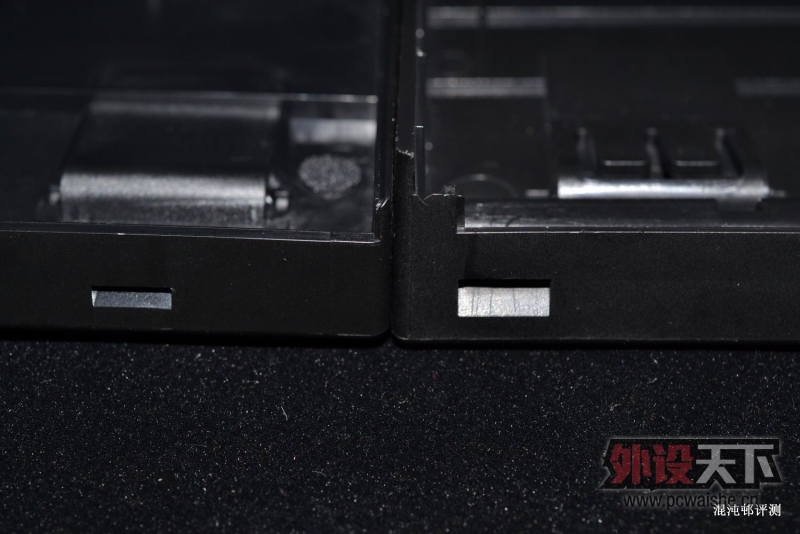

左为Filco，右为ONI，卡榫槽。

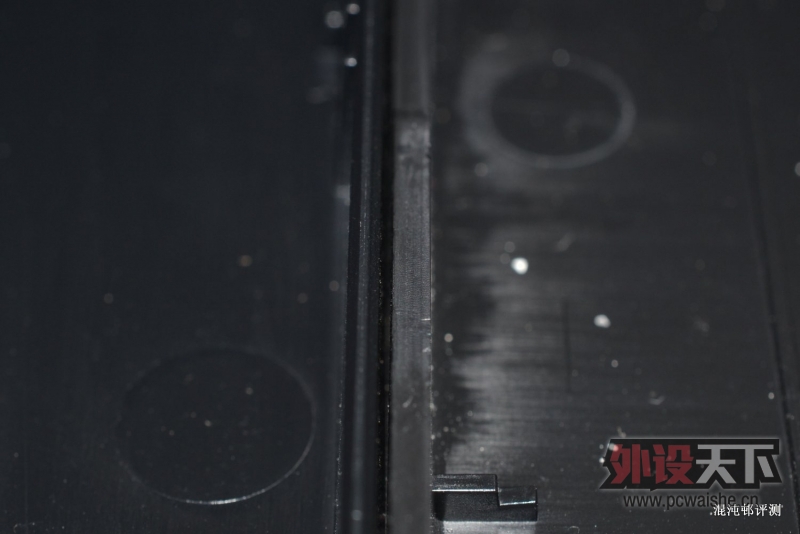

左为Filco，右为ONI，底边边框。

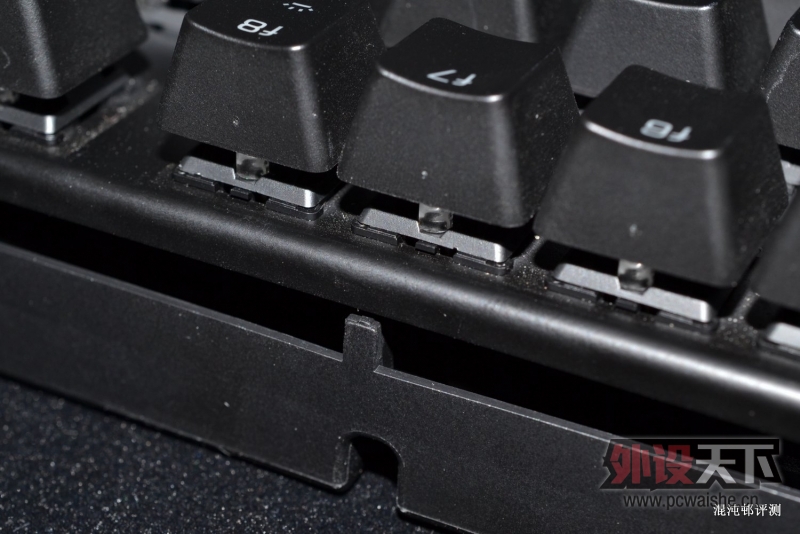

Filco的钢板与底壳扣合的很严密。

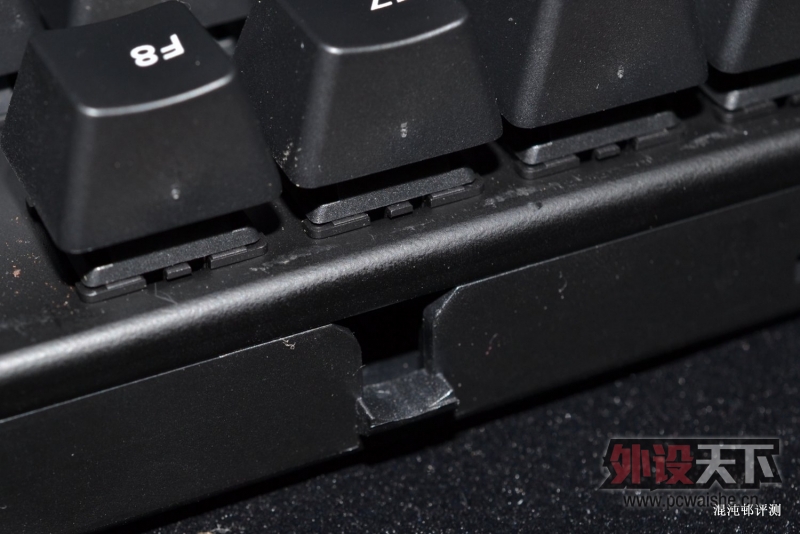

ONI的钢板与底壳，由支撑点支撑。




舅似酱紫地，钢板放在上面。



Filco的钢板底边与边框结合

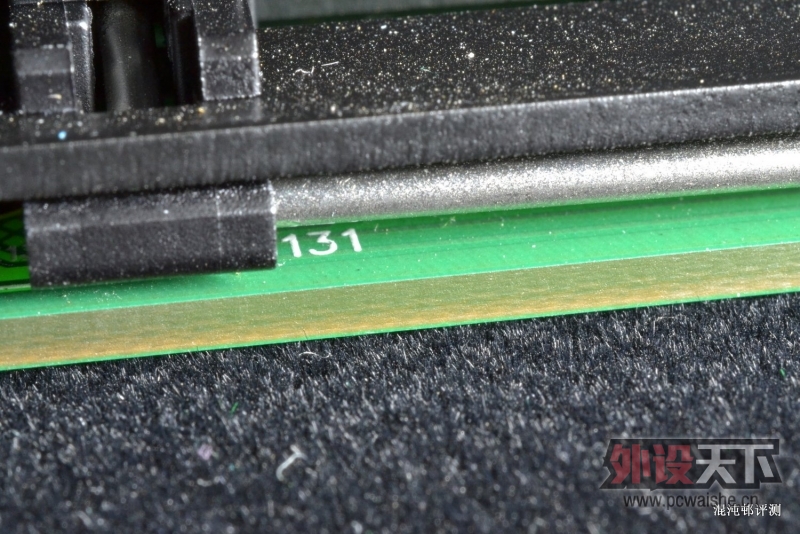

ONI的钢板底边与边框结合

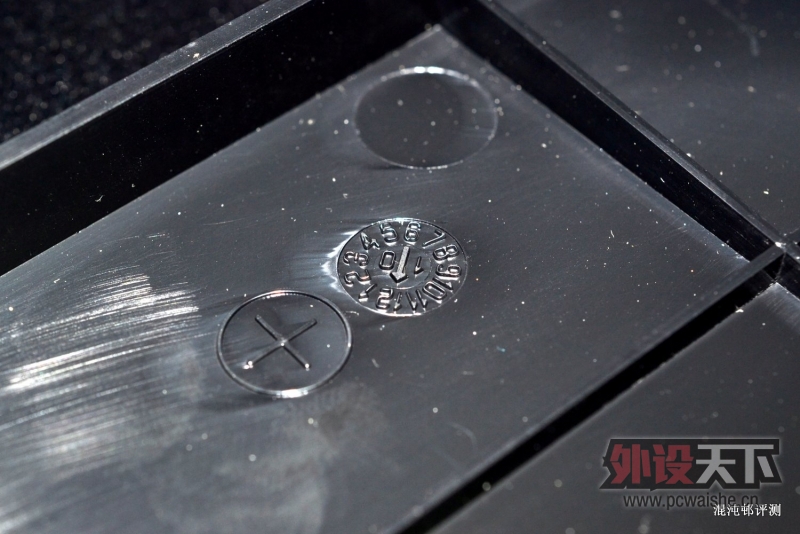

不知道是不是由于工程版的原因，ONI并没有类似Filco这样的批号刚模。

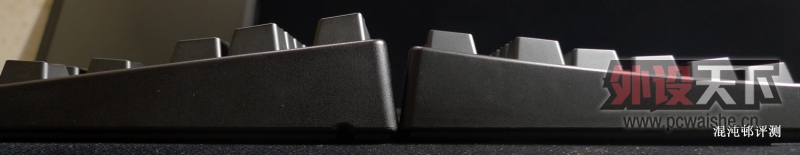

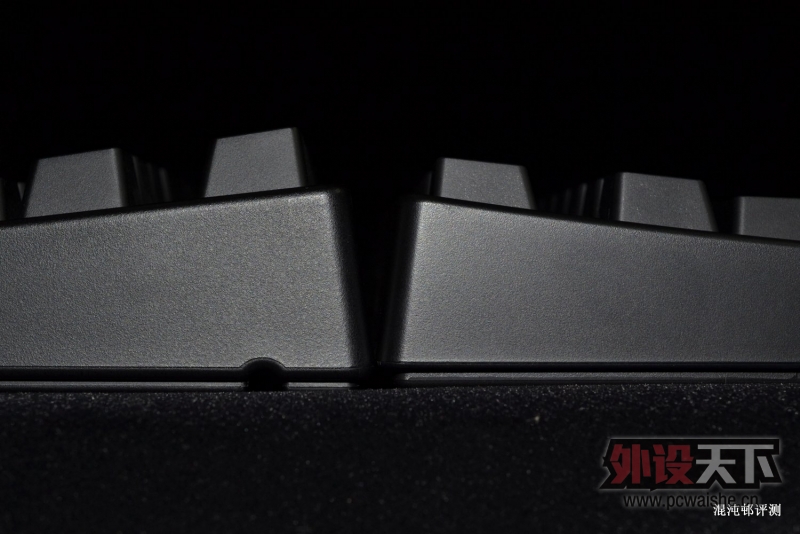

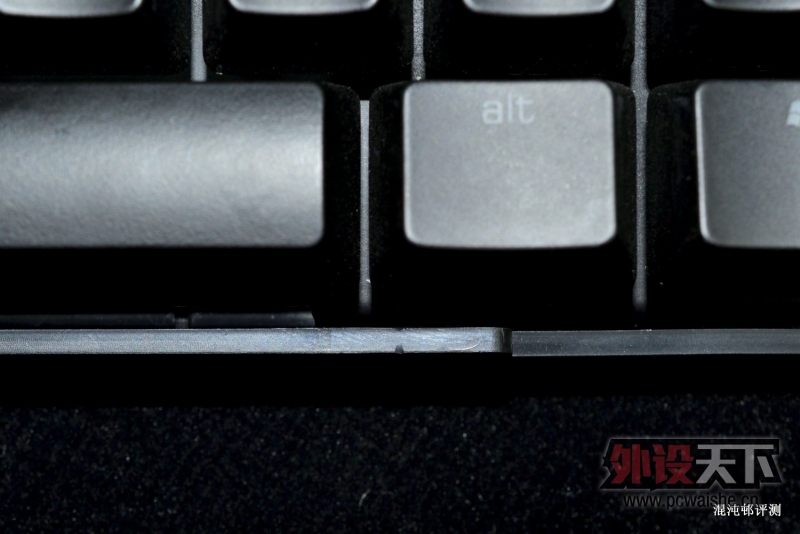

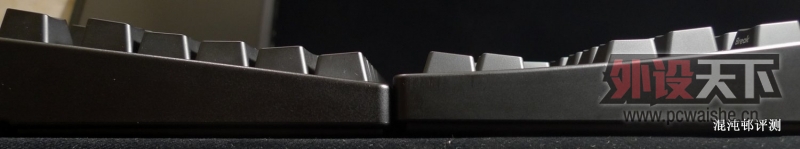

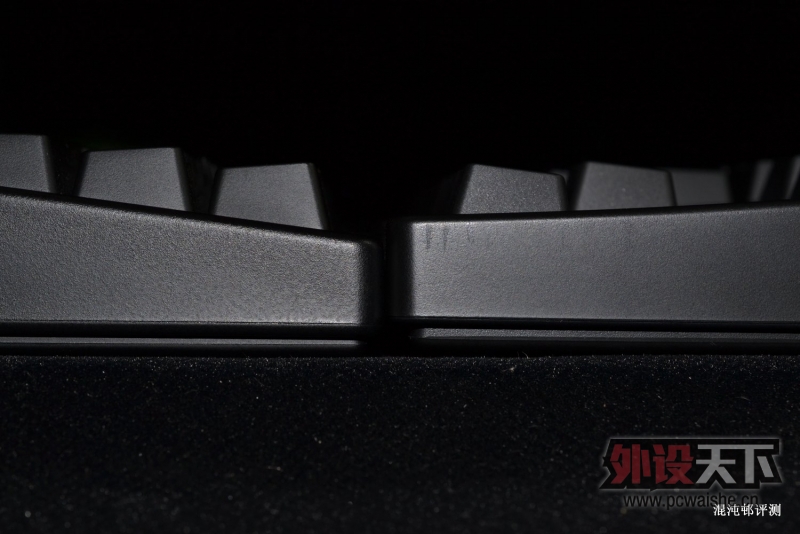

左为ONI，右为Filco，ONI要低于Filco。




左为ONI，右为Filco，ONI要高于Filco。ONI倾斜角度要大于Filco，假如Filco是25度倾斜，ONI就是30度倾斜。举例而已~

ONI貌似6XX，PBT版5XX，背光键帽2XX，黑马啊~
