KBTalking Pure 无灯版资料库，加灯的亲们请进。

xct101

与我之前预想的一样，pure确实相当厚道。
至少目前我认为pure是最厚道的一款机械键盘。
具体怎么个厚道法，继续看下文图。


无灯版pure，预留LED灯位，内置电路，电压初步测量为4.87V（估计随大家的主机USB口略有微动，波动肯定很小）

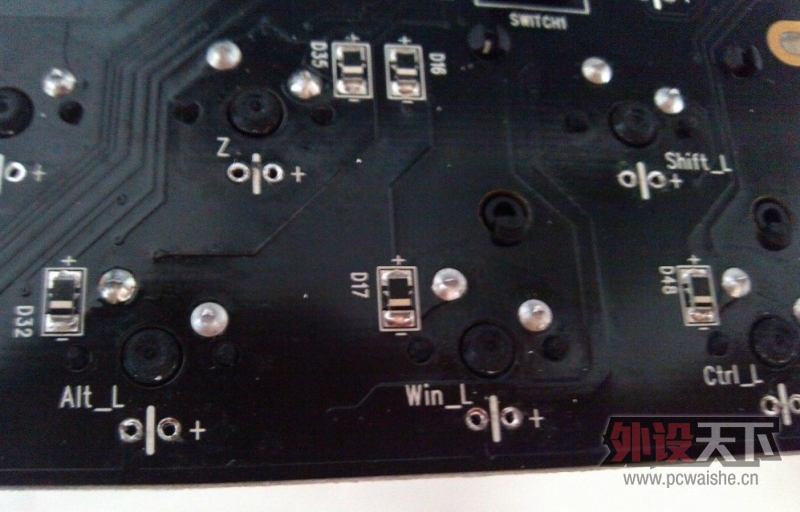

下图为已经清除了LED灯孔焊锡的电路板



pure无灯版，支持与有灯版一样的FN组合键开启背光、调节亮度、呼吸灯功能。

下图为呼吸灯模式下的最高亮度

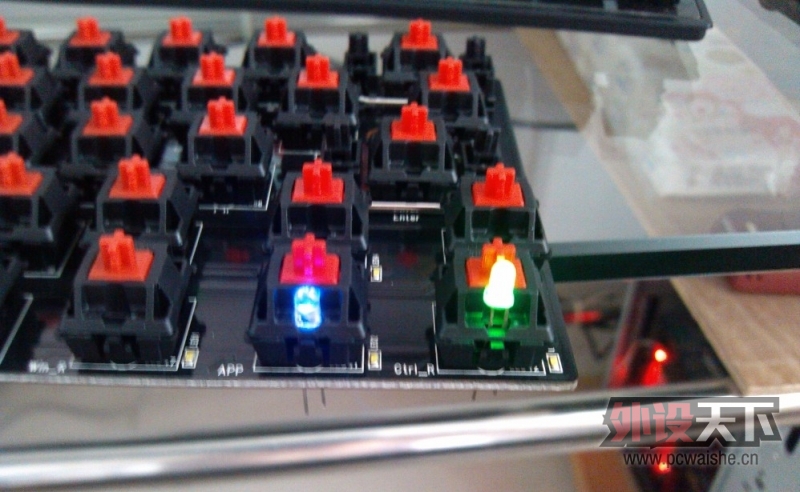

下图为正常模式，一级亮度

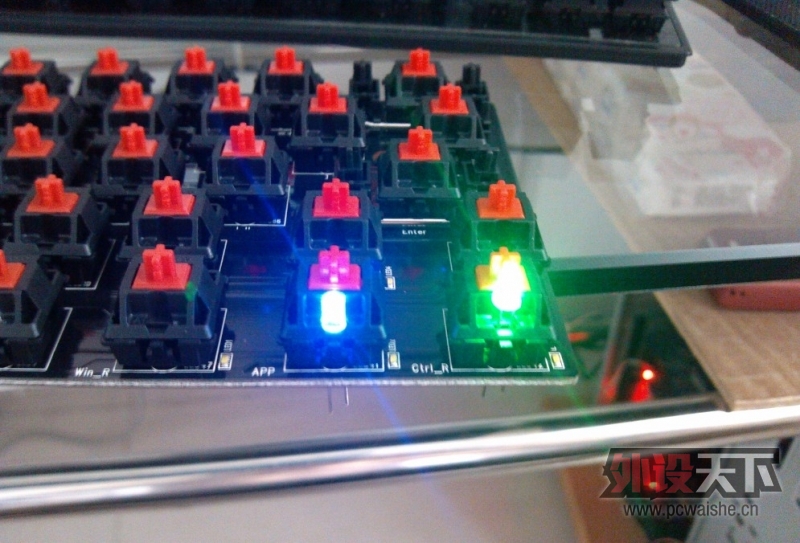

下图为正常模式，二级亮度

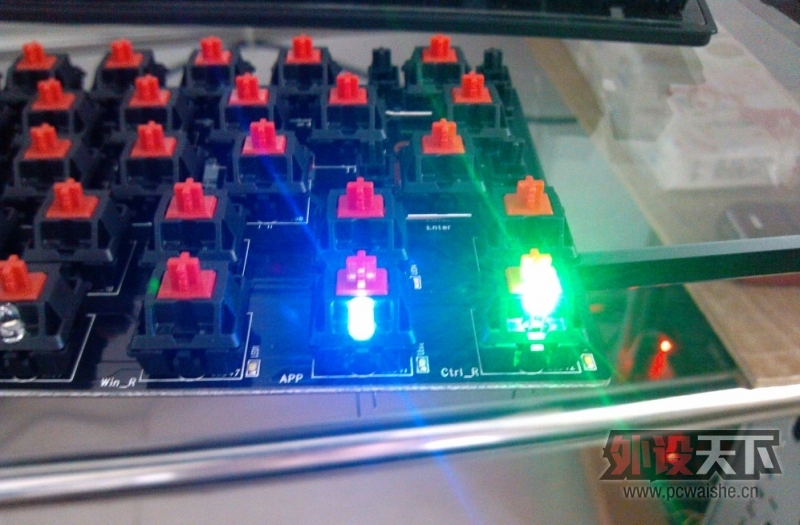

下图为正常模式，三级亮度


下图为正常模式，四级亮度



唯一美中不足的是，LED电路并不是完全独立的供电，当电路中出现低电压的LED灯时，高启动电压的LED灯无法点亮。
看下图


有橙色在，蓝色绿色无法点亮，想弄七彩灯的少年们，这个需要你们自己DIY想办法了。


还有就是之前有人问的键帽问题。

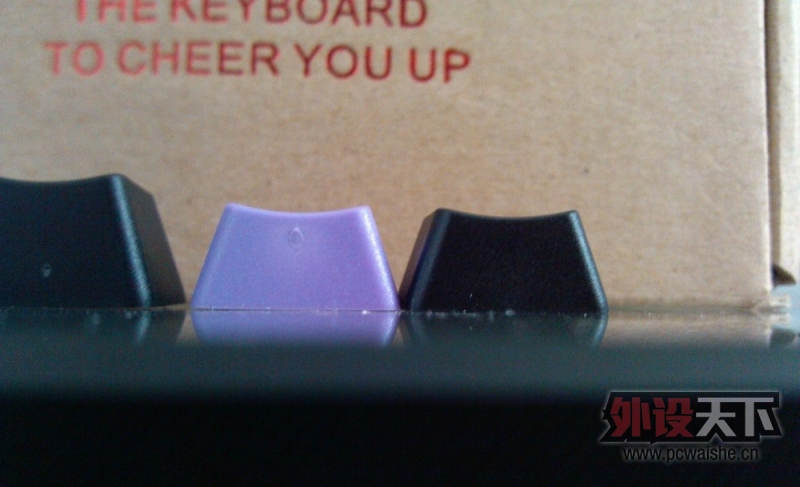

下图为pure的R4键帽与KBC的R4相比



下图为pure的R3键帽与KBC的R3相比



键帽大小、高度与KBC正常键帽是一样的。
由于是62的键盘没有F区，所以并不像race那样出现R5的键帽。

然后。。。就没有然后了。

键盘外观评测什么的网上也一大堆了，这里就不说了。

对pure无灯版，我只有三个字：“碉堡了”。

准备加全白光，灯还没到，先这样吧，有空再说，再了个见……

ddsdsos

顶一个~~不错

Don丶T

技术流

xct101

卧了个去，沙发没了。

3D大章魚

不知道橙光LED串接電阻可行與否..

xct101

我想买在买一把pure无灯了……怎么破……

zxy0619

彩虹灯POKER蛋定飘过。。。。成本大概400

xct101

3D大章魚 发表于 2012-8-29 06:06 PM
不知道橙光LED串接電阻可行與否..

据说是要这么弄才行，就是麻烦。

xct101

zxy0619 发表于 2012-8-29 06:26 PM
彩虹灯POKER蛋定飘过。。。。成本大概400

连键盘一起？不是吧。。。。

3D大章魚

xct101 发表于 2012-8-29 06:52 PM
据说是要这么弄才行，就是麻烦。

或許要計算電阻電流之類..
