蝰蛇第二次双击，换微动时焊盘脱落，求神指点飞线【已解决】

胖西红柿 · 发表于 2012-8-26 18:03

本帖最后由胖西红柿于 2012-8-26 10:08 PM 编辑

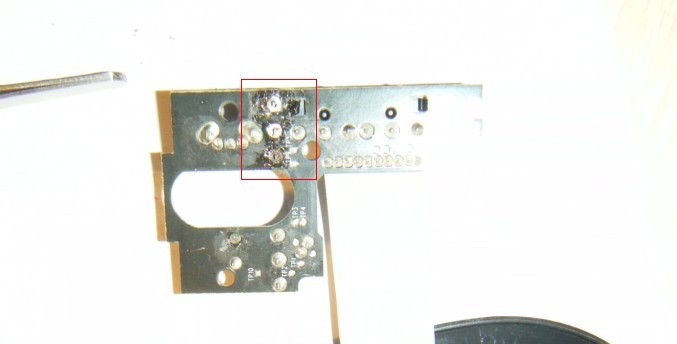

这是第二次换了。09年的鼠，焊微动时焊盘脱落。
求神指点左键三线飞线焊点。请指点
PM102100******

胖西红柿 · 发表于 2012-8-26 18:04

谢谢各位大神指点。有数字式万用表，求飞线焊点。

ll27959 · 发表于 2012-8-26 18:27

不懂，帮顶。

胖西红柿 · 发表于 2012-8-26 18:45

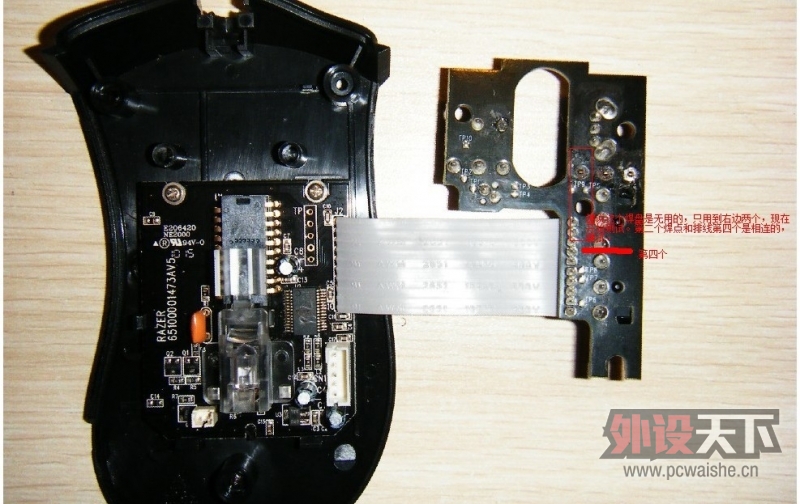

好像第一焊盘是无用的，测试咯。。。比在这等死强哦。祝福我吧

一页留白 · 发表于 2012-8-26 20:28

好运。

feiyaosp · 发表于 2012-8-26 20:32

换了不少蝰蛇的，没注意线路，改天帮你看看

胖西红柿 · 发表于 2012-8-26 20:39

测试了下是第六个排线口。第四是错误的。额，继续换

rommel3265298 · 发表于 2012-8-26 21:06

本帖最后由 rommel3265298 于 2012-8-26 09:07 PM 编辑

先把电路板用小刀刮开，然后就可以看到附近的电路走向了，然后有些电工常识的就可以判断出来那个是了，我自己那个是这样弄的，不知道还有什么其他的高科技方法~~，另外，强烈建议直接去找个熟练电工，或者去修理手机那里让他们帮你跳线。

鸿桃Z · 发表于 2012-8-26 21:07

我是来看头像的、、、

胖西红柿 · 发表于 2012-8-26 21:54

本帖最后由胖西红柿于 2012-8-26 09:59 PM 编辑

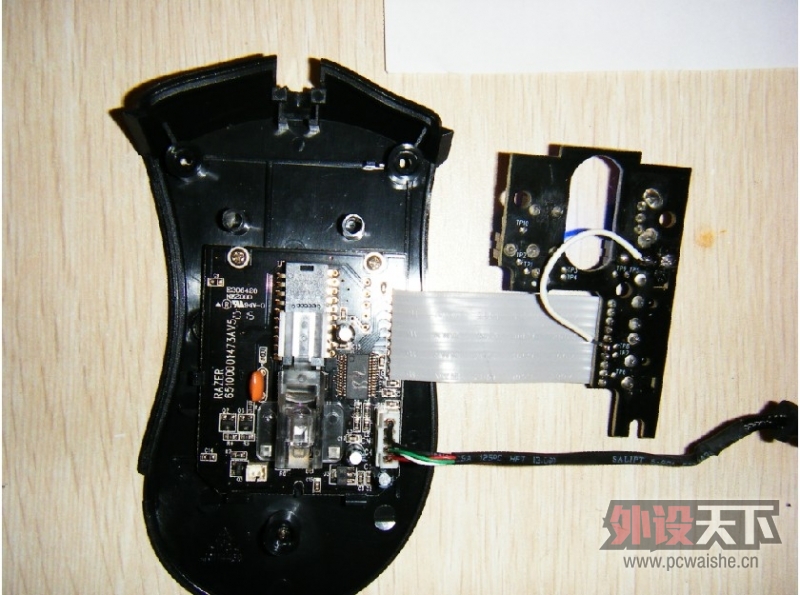

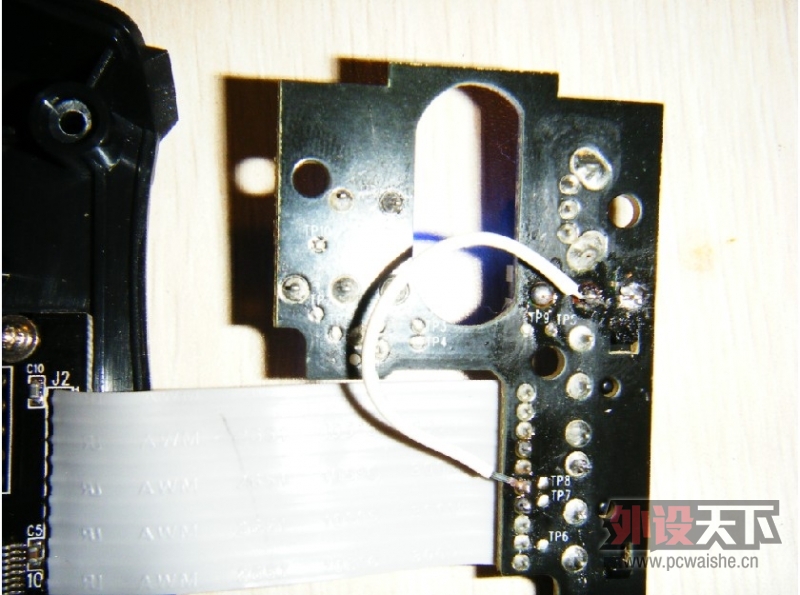

问题搞定。当中有一次直接焊到第七个焊点上了。我试了半天，才发现焊错了
另外，最好不要用网线那种芯线，太硬，焊点焊不好的话，容易出事。
我后来从家里废电源上剪了些线下来，家里有时候留着些漆包线的话，还是有好处的。我没时间去拆变压器就算了。

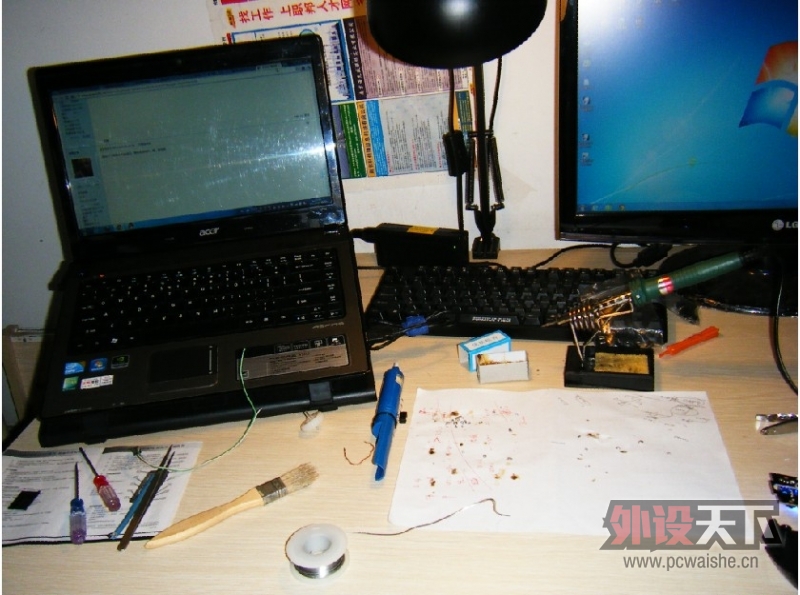

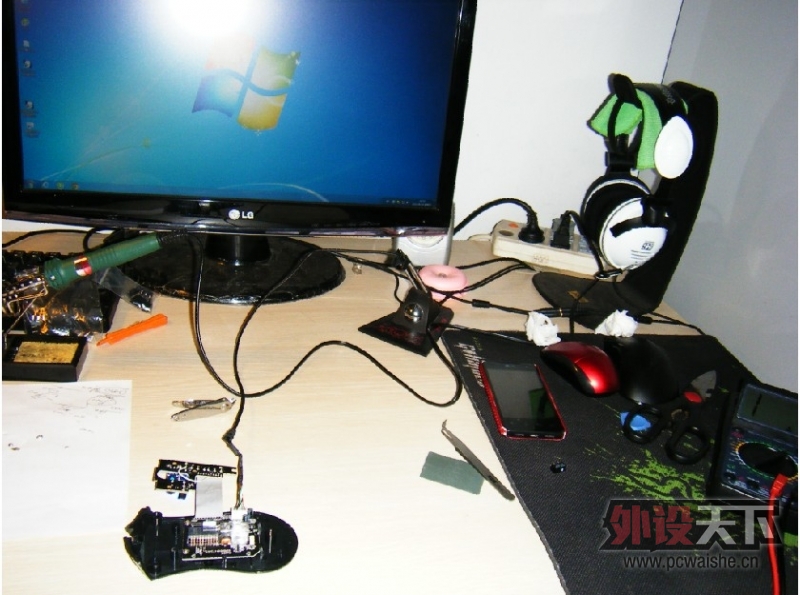

上图
蝰蛇第二次双击，换微动时焊盘脱落，求神指点飞线【已解决】

焊接前把那个飞线预先处理下，头子在焊锡里过下，这样容易焊接。这都是当年实习和厂里师傅学的。
专门有人来处理那些准备的线头。
我也干过。哈哈哈
