【我与机械键盘的第一次亲密接触】七夕特别奉献

化学老师

很久在之前就开始关注论坛，一直对鼠标深有情感，对键盘的态度似乎没有鼠标那么热，最近逛论坛看到有一位朋友低价出一把有几个按键失灵的G80-3464（话说到现在我还搞不清楚3464和3000到底有什么区别），于是就决定入了，自己修修，顺便温习一下自己的手工焊接技术，话说有小10年没动电烙铁了。

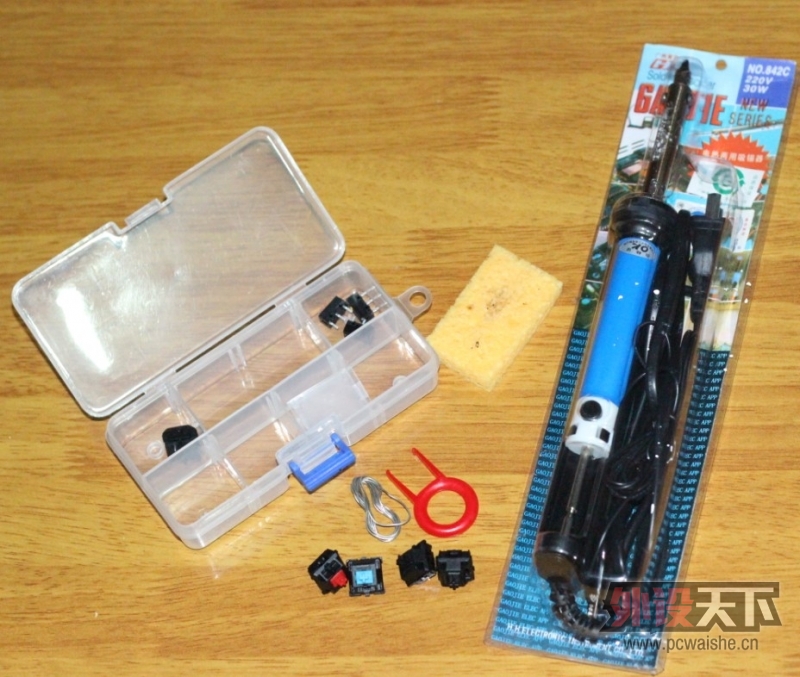

于是果断去淘宝买了些手工焊接的必需品（电烙铁<我买的是焊接，吸焊两用的>，焊锡，机械轴数个，拔键器一个）。


材料昨天就到了，键盘今天下午才到，到家果断搞起啊。因为这个都和女朋友吵了一架，没陪他过七夕。哎！！！！

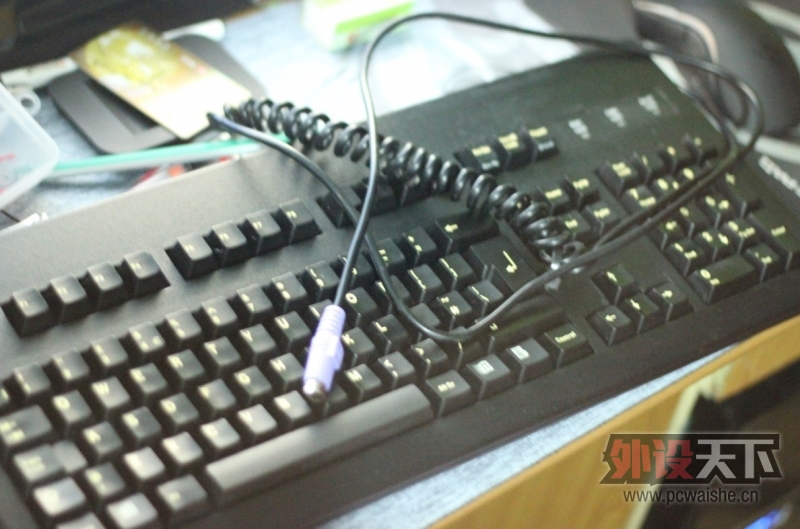

先上个刚到的键盘的图片，

左上角竟然没有樱桃的标志

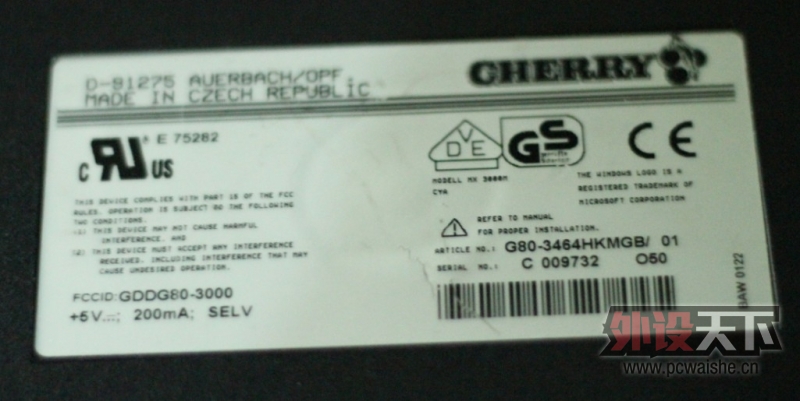

铭牌，写的是捷克产的。有懂这个得大神说说是几几年的货，确切说是捷克产的吗？


话说插上之后一试，果然有几个键不好用。A  O  N  小键盘的7  四个。郁闷，幸好买的黑轴够多。

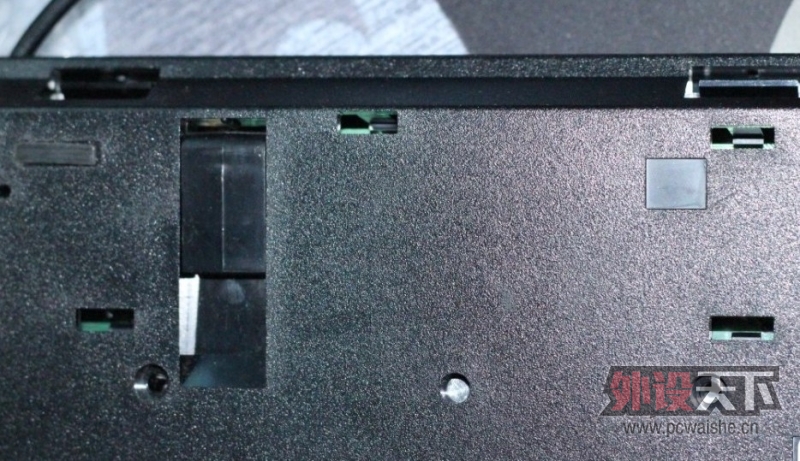

果断拆开，话说键盘竟然没有螺丝，我很诧异，不知道是我这个键盘的事吗。一共四个卡扣，一拉就下来了

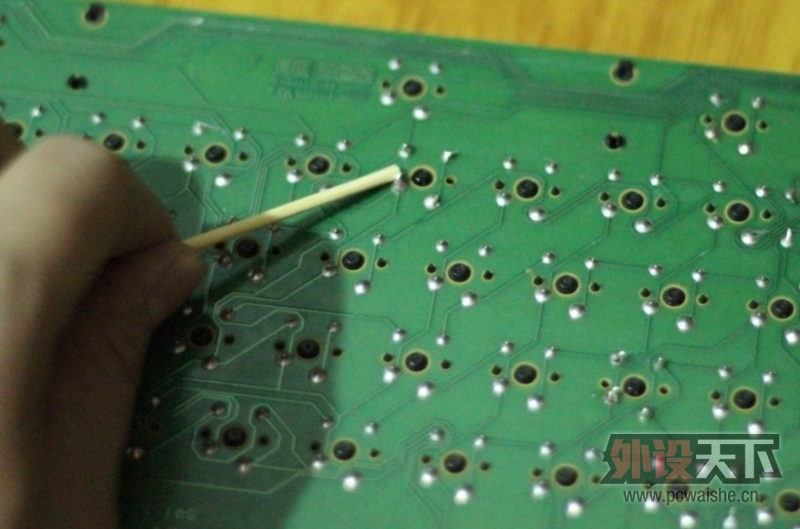

拆开之后果断上电路板

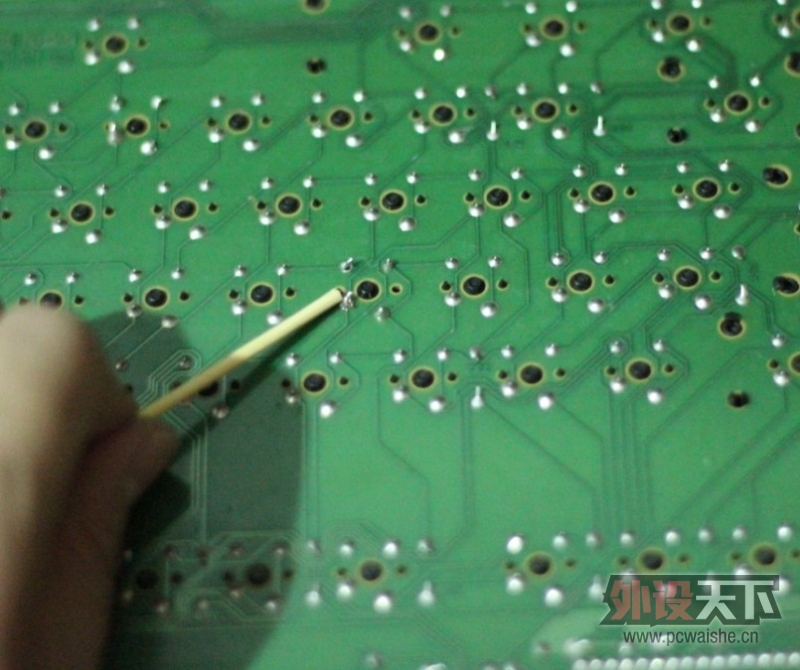

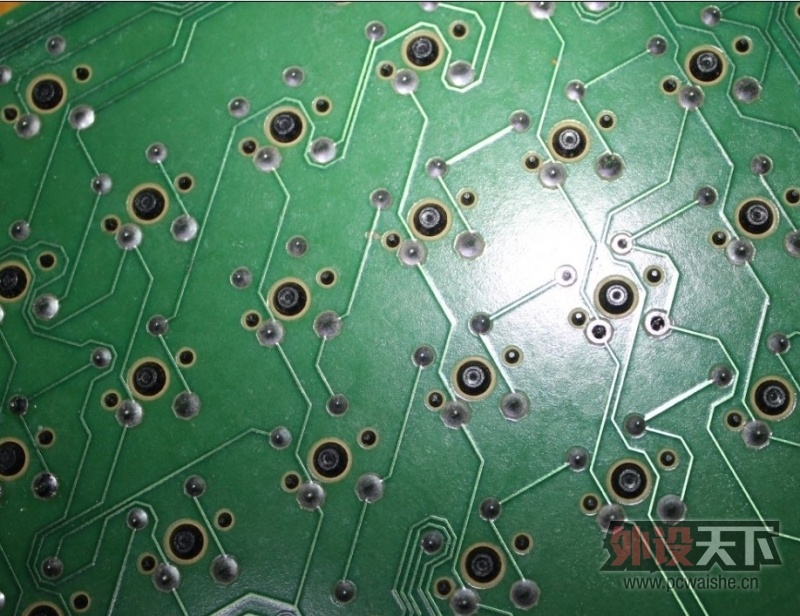

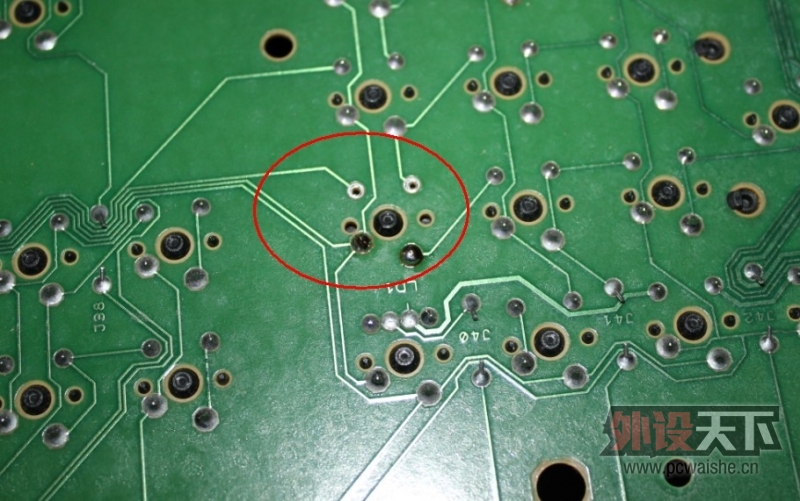

找准 对应的4个键，开始卸轴，我买的电烙铁比较省劲，直接对准焊点，融化之后，吸就可以了。由于当时和女朋友在冷战，也没人给我拍照，双手操作的时候就没法拍照了。上个卸掉之后的电路板吧。

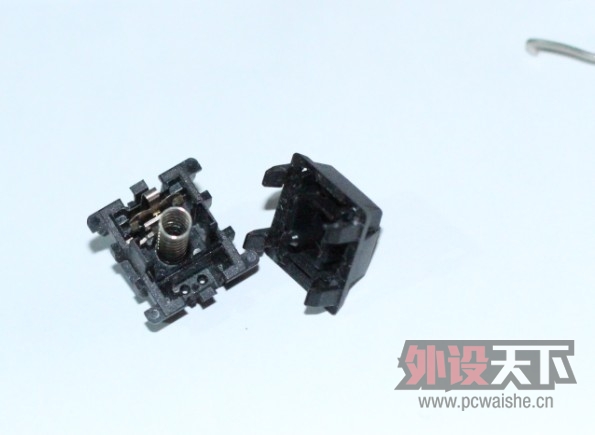

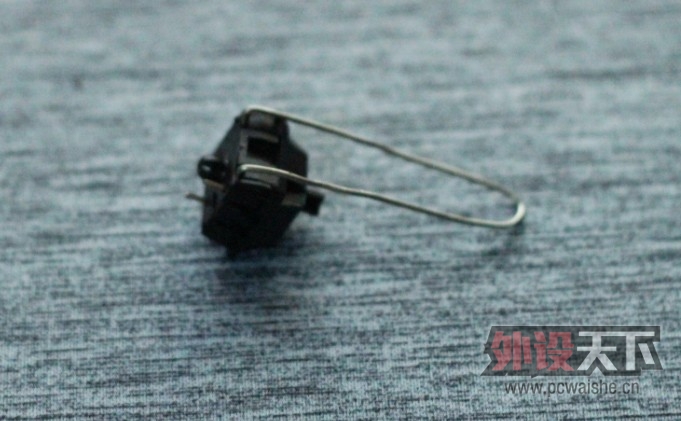

其实楼主在决定拆轴之前试过只换弹簧，几个键都不行，看来是其他问题了。所以只能换轴了。只换弹簧很简单，我制作了一个小勾子，对准机械键盘的两个卡扣的地方一勾就能起来。 图示吧，解释不清楚。

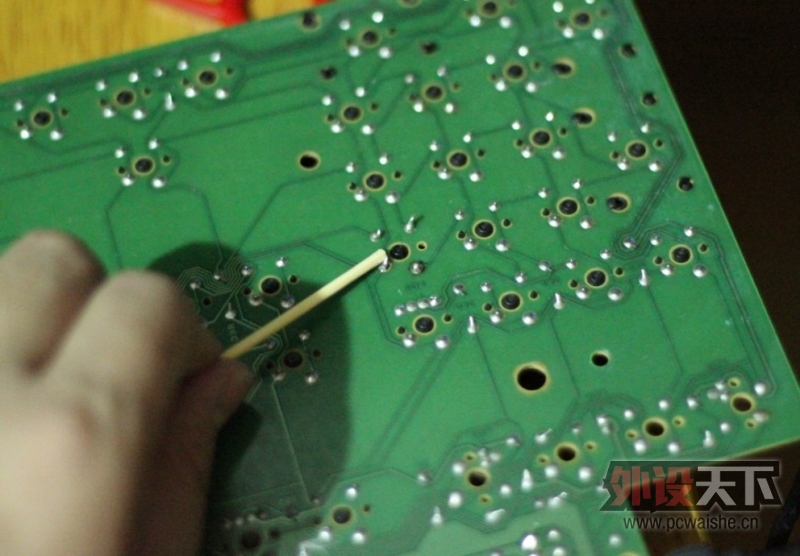

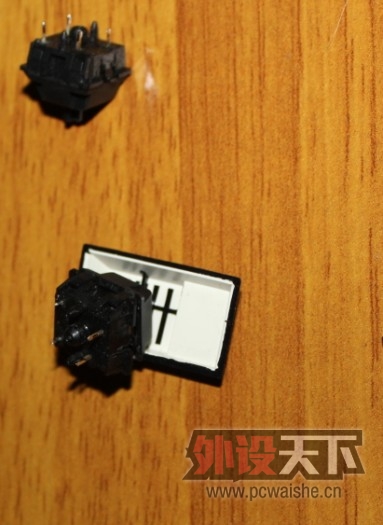

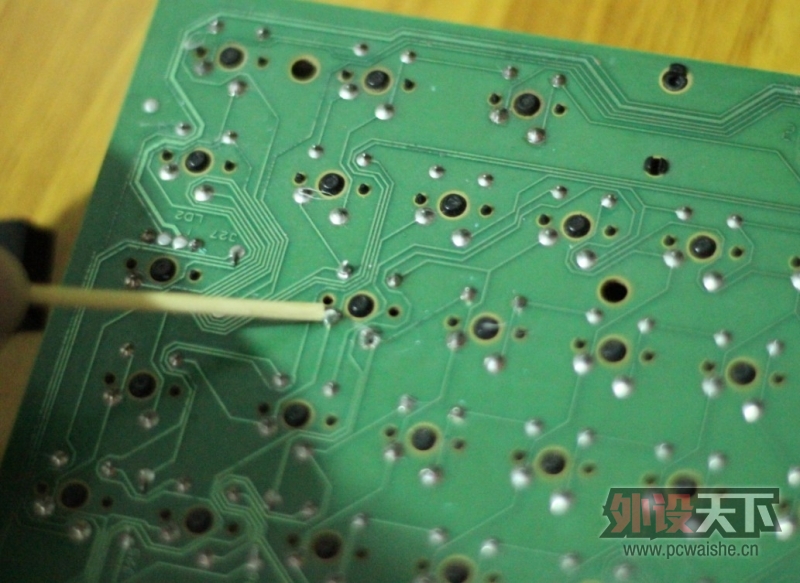

好了回到拆卸轴上来，拆的时候我发现每个轴有四个焊点，可是我买的轴只有两个焊点，这是怎么回事，并且由于楼主之前只看过一个简单的教程，那个上面好像是plu 3000的，也是两个焊点，我就没在意，以为是其他两个是加固作用，我就只焊了两个，可是焊上之后发现，那个键周围的很多个键都不管用了。这时我看了下电路板才明白，那两个焊点之间是有链接的，于是我又从拆下来的轴上卸下链接那两个焊点的一根金属丝，

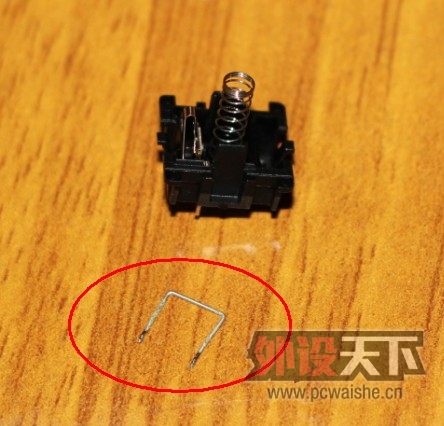

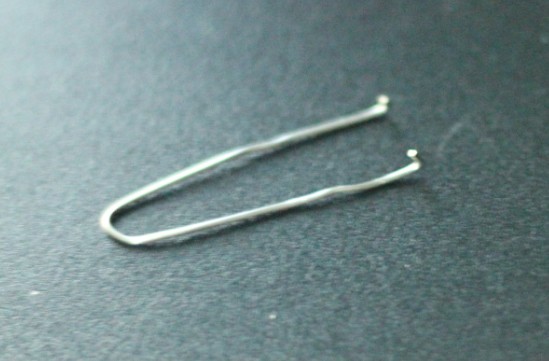

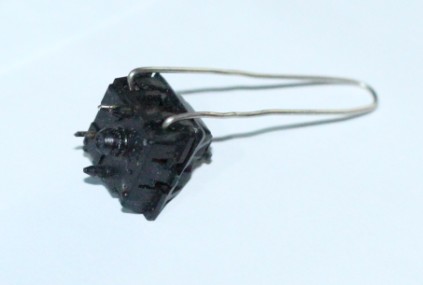

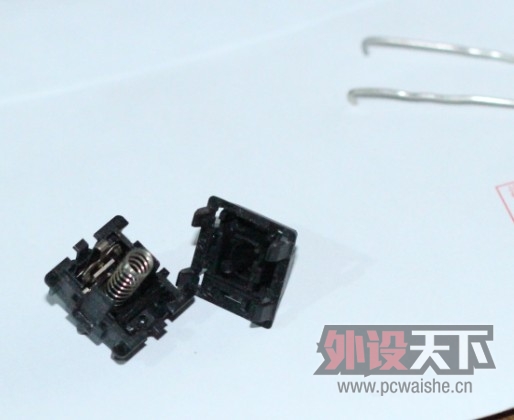

就是图中n形的那个小金属丝，把他按在轴里面，这样就有四个焊点了。

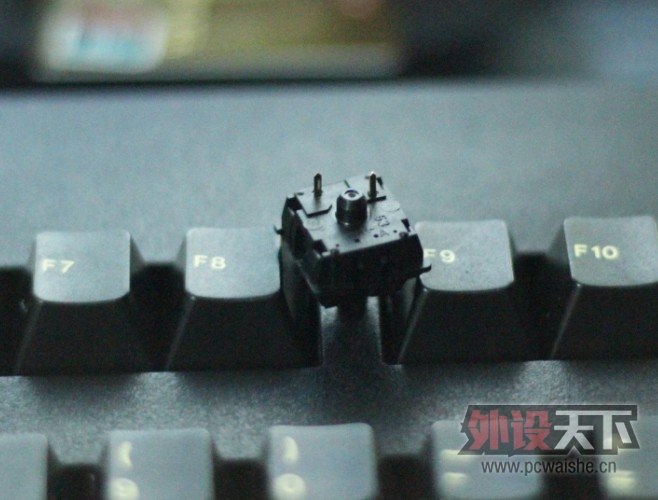

可以看到这里就4个小金属柱了。刚买来的轴 只有2个焊柱。

这样  把四个金属柱都焊上，键盘才能正常使用。

这里说一下，焊接的时候由于实在没有手来拍照了。所以这个焊接的图片比较少。

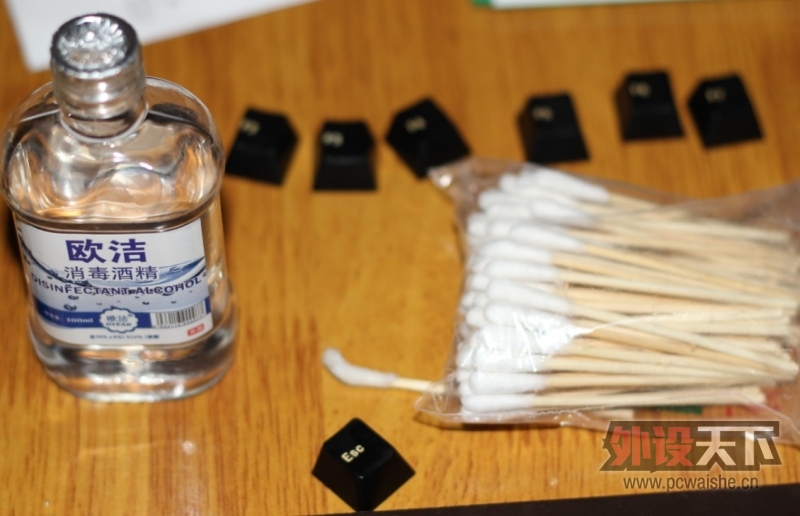

换轴完毕之后。由于考虑是二手货，甚至有可能是YLJ。所以清洁工作还是必须的。必备的酒精，棉棒

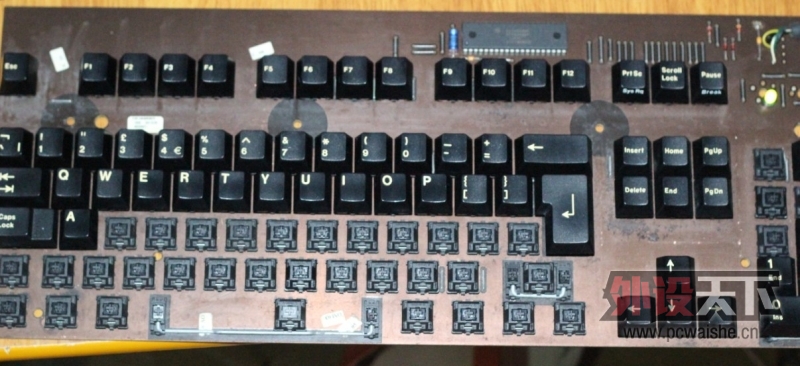

先是ESC 和F1-F12。然后是 字母区域

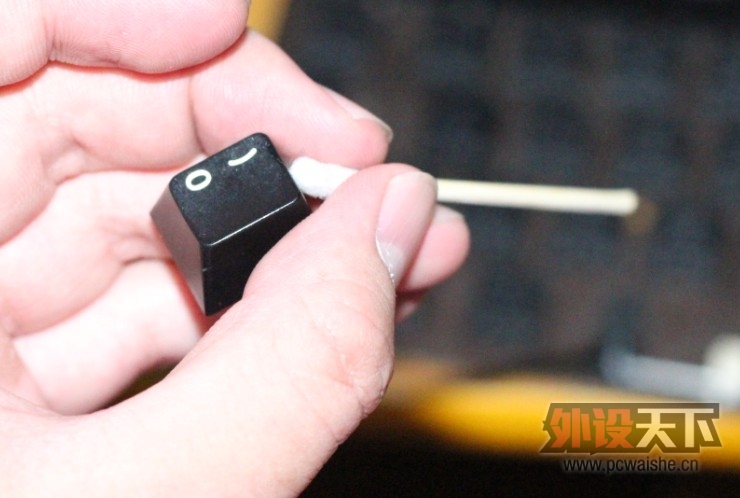

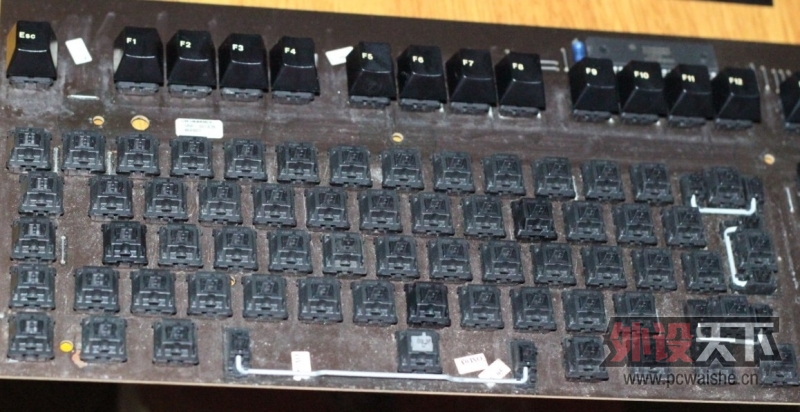

用棉棒蘸酒精 把电路板先擦干净。然后键帽挨个擦拭

一个一个按上，累死了。

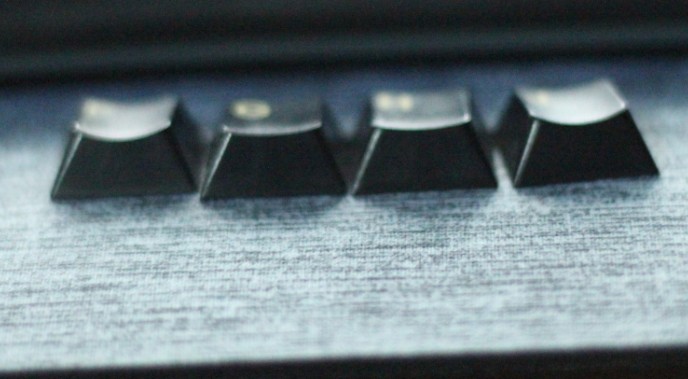

话说我这个键帽 的F和J 是这么来区分的。
大家看清楚没有。从左到右依次是FGHJ   F和J的键帽弧度 比其他的都大。以此来区分。
然后空格是灰轴吗？楼主不认识

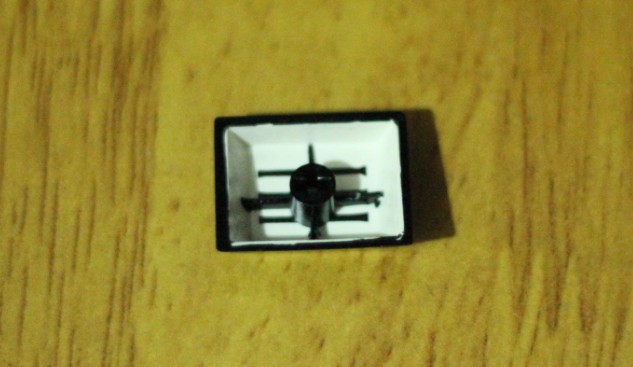

楼主完全是小白啊。连这个键帽的材质 都搞不懂

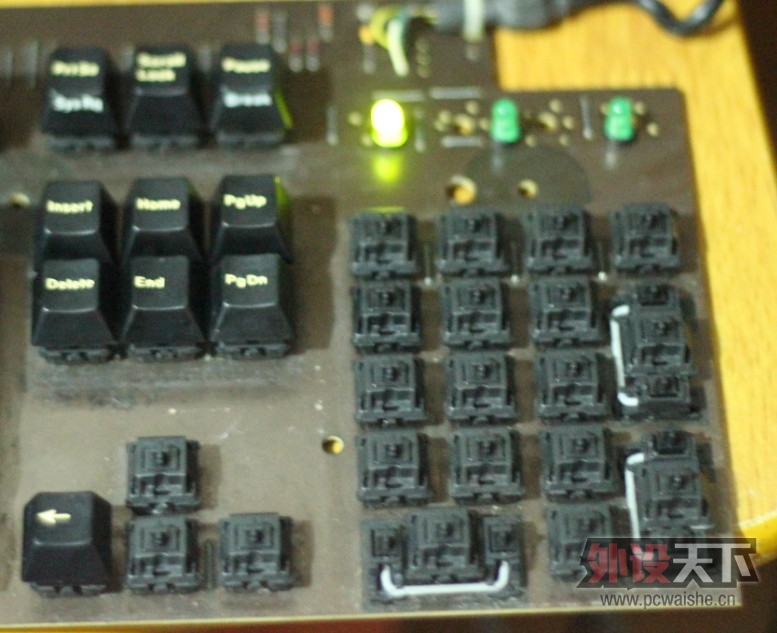

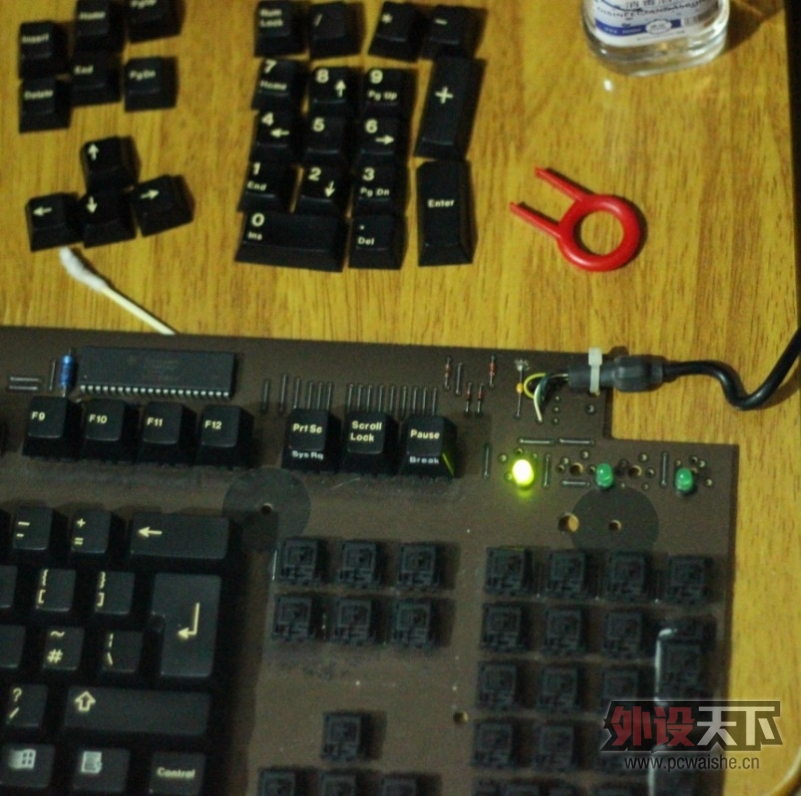

然后是右边的 和小键盘区。

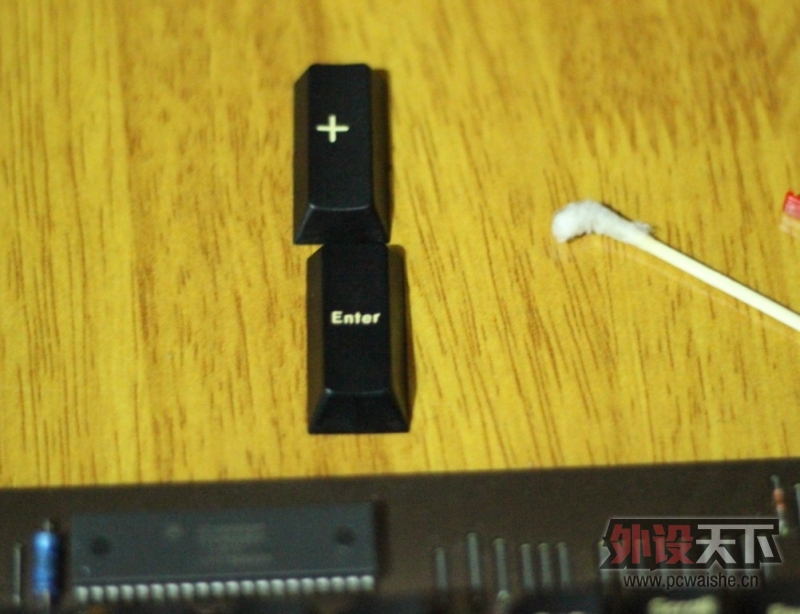

一样是擦拭电路板，挨个键帽擦拭，装回去 。
装了一半

最后两个了，大功告成

光棉棒用了这些

都装完了，装盖之前，再看一眼楼主焊的四个轴。
字母A

字母O

字母N

小键盘7

焊点还是不太完美啊。下次再捣鼓吧。太晚了，先这样吧。

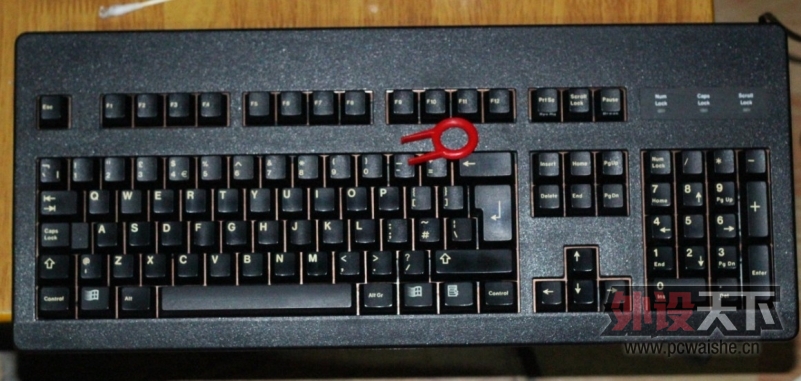

组装起来！！！！

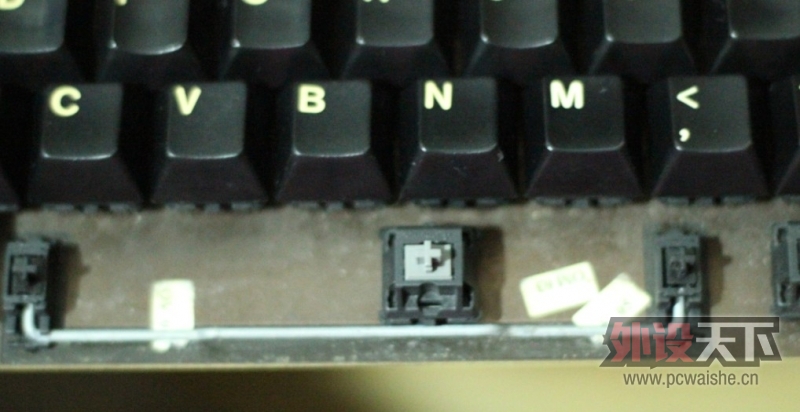

旁边那个键，我发现没有任何作用，并且这个键盘的布局很诡异，不过还是喜欢大回车+大退格。左边那短小精悍的shift让我狠不习惯。

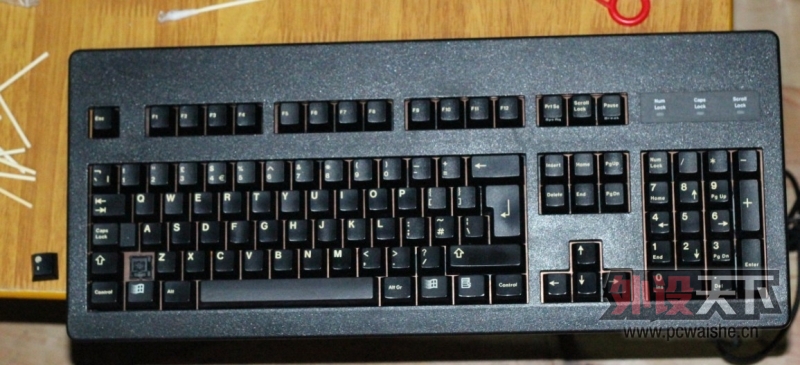

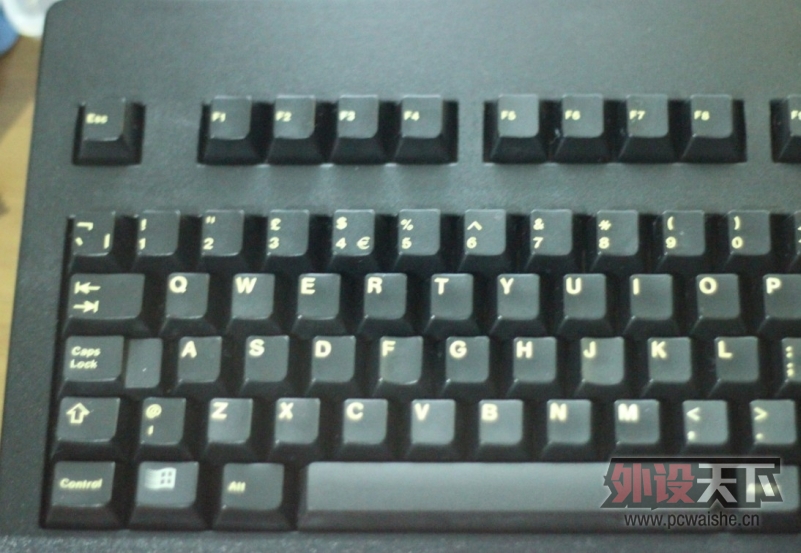

再来张全部装好的。



。。
。。
。。
最后键盘装起来之后还是蛮好用的，第一次使用机械键盘的感觉也不错，感觉黑轴稍微有点硬，还没来得及打打游戏试试，换轴，写这篇文章 一共用了4-5个小时。好了，该睡觉去了。有问题的朋友欢迎PM我，我会尽力给大家解答。也真心希望我这篇文章能帮助到一些朋友。

先写到这里，有什么心得，明天在与大家分享吧。
最后有几个问题：
1：这个键盘键帽的材质是什么的？
2：右上角为什么没有樱桃的标识？
3：G80-3000和 G80-3464什么区别？
4：想换键帽的话，都能换什么样的？
5：樱桃的这把键盘的机械轴几乎每一个都是四个焊点，其他的品牌的，都是4个吗？还是有的2个，有的4个？
希望有了解这几个问题的大神们帮小弟解答这几个问题，最主要的能对以后的朋友有所帮助。

化学老师

沙发自己躺。

nobodykillme

这都几点了，还发帖，我顶你！

hzd1785

目测A键，要补焊，焊丝太少了，
时间长了，焊脚肯定要脱焊的，
脱焊以后，可能失灵，可能双击，

不过这个键盘擦擦以后，成色还蛮好的，

这个键盘是二色ABS键帽，
大神说键帽细腻度要比OEM产的ABS键帽强很多，

按我说，不需要换键帽，
原厂键盘买来，就不需要换键帽，
原厂键帽在樱桃机械键盘中是一流的，

sleepysheep

你这键位ylj无疑
我很不理解你为什么要用棉签一个个去擦，仍桶里放洗衣粉捣捣不行?

bravebo2

楼主的动手能力强啊！

daimon

型号是樱桃键盘，拆开即可焊接，另外这键盘是02年第50周产于捷克

daimon

楼主我说句不好听的你别不爱听，键盘换轴后就好了是么？如果是的，说明你运气好，为了避免多做事情，你拆轴前换了弹簧？发现换上去还是按键还是失灵，于是就断定得换轴？殊不知弹簧对按键灵不灵基本没有一点影响，另外弹簧也不存在坏不坏的顶多就是弹性不好了，按键灵不灵是跟电路板和金属触片在按下去的时候是否接触有关系。

所以你要做的是确定是轴体坏了还是电路板坏了，贸然拆轴是非常不明智的，在拆之前你应该在通电情况下把失灵的那几个按键背部的针脚想办法连接起来，就像汽车没有钥匙电子打火启动一样，用铜丝接在一起然后断开做测试，或者你有万用表直接可以测电压，或者测通路，断定电路板线路没坏，然后才能判断是轴坏了。。
所以我只能说你运气好。恰好是轴坏了电路板没坏，因为你知道么，洋垃圾很多电路板坏了的

化学老师

nobodykillme 发表于 2012-8-24 01:20 AM
这都几点了，还发帖，我顶你！

谢谢帮顶。昨天8点半到家，弄完键盘发完贴，都午夜1点多了。

化学老师

hzd1785 发表于 2012-8-24 01:22 AM
目测A键，要补焊，焊丝太少了，
时间长了，焊脚肯定要脱焊的，
脱焊以后，可能失灵，可能双击，

A键确实焊的一般，等换了再说吧，昨天晚上实在困得不行了。哈哈


我也很喜欢原厂的东西。只是  左上角没有cherry的标志 我很郁闷。不知道为什么
