    [讨论] 完美改装io 蝰蛇内脏完美植入io内部 附全部过程图与解说【薄脚贴是个好同志】

    194 114867
    楼主
    跳转到指定楼层
    发表于 2012-8-17 09:48 只看该作者 只看大图 倒序浏览 阅读模式
    本帖最后由 zhang66649 于 2012-8-20 10:04 AM 编辑

    改装这个io可谓付出了很多的心血（不管好不好喜不喜欢请勿喷谢谢）
    首先说明下这个io
    按键：        改装后于改装前手感没有变化 左右键dg2微动 中键白点
    功能：        和蝰蛇完全相同
    滚轮手感： alps编码器带来什么手感这个io就是什么手感
    光头位置：几乎与原先位置相同
    尾灯：      因为蝰蛇主板原因我可以选择一只亮或者呼吸效果

    下面上图

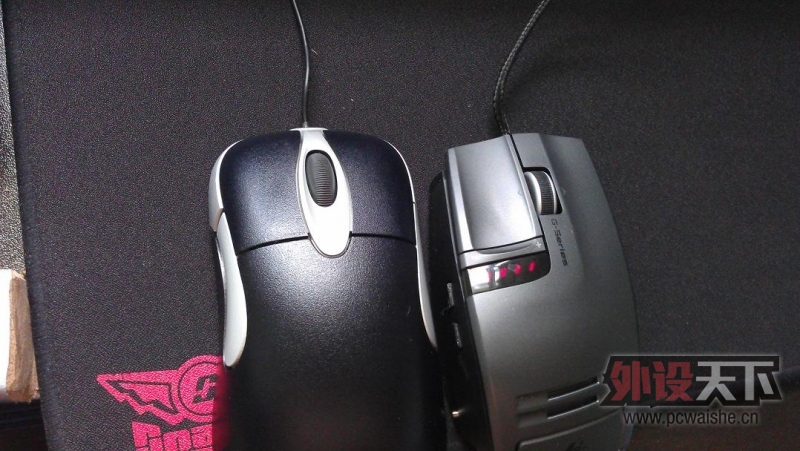

    穷b再淘宝低价买来的1800蝰蛇
    有人可能会说为什么没买3200的（因为1800的便宜 ）
    现在后悔了因为刷固件鼠标死了

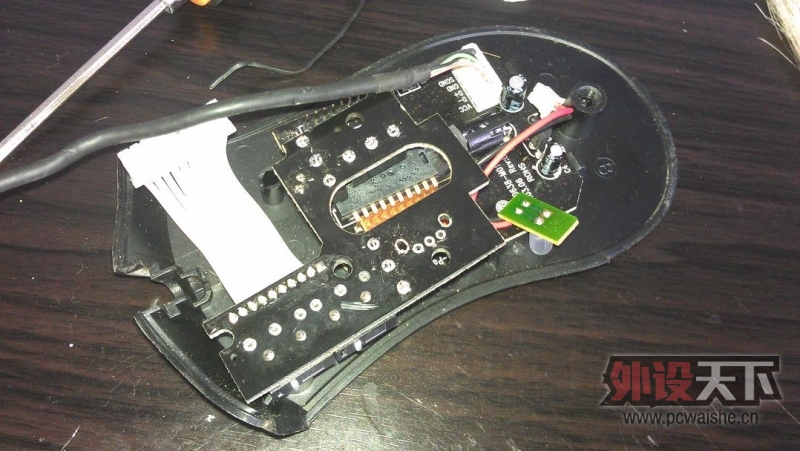

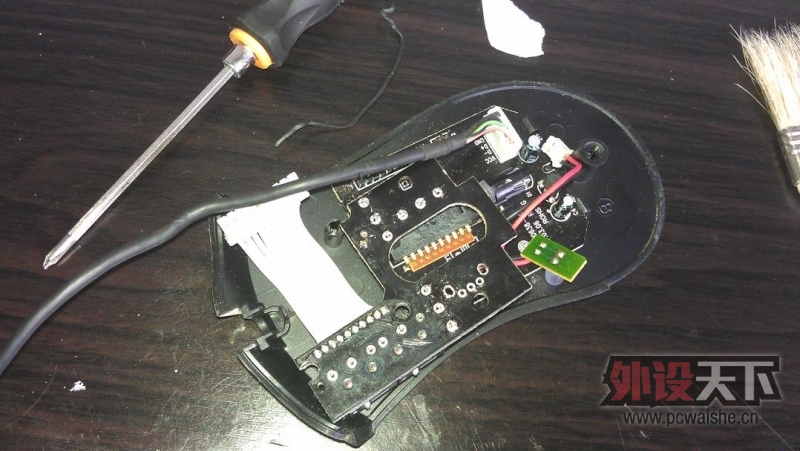

    拆蝰蛇卸掉蝰蛇上板所有按键编码器
    测电路（剃须刀测的没表只能自己想办法）
    完美改装io 蝰蛇内脏完美植入io内部 附全部过程图与解说【薄脚贴是个好同志】
    完美改装io 蝰蛇内脏完美植入io内部 附全部过程图与解说【薄脚贴是个好同志】

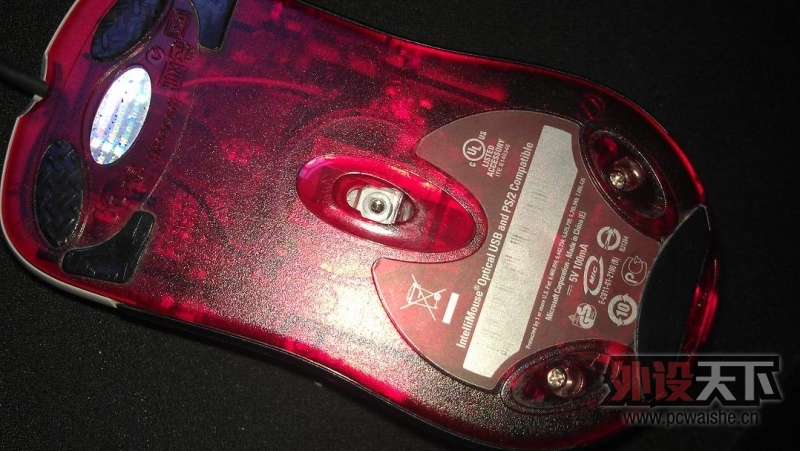

    修剪底盘 让蝰蛇光头能有完好的平整的容身位置

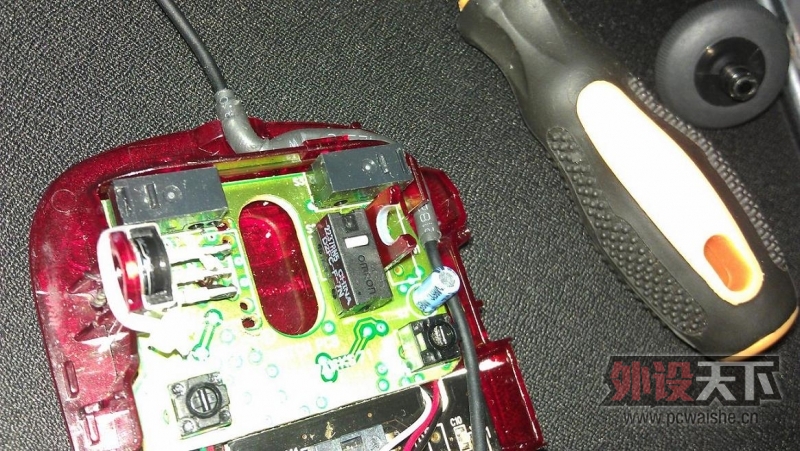

    修剪前按键电路板 后尾灯电路板
    完美改装io 蝰蛇内脏完美植入io内部 附全部过程图与解说【薄脚贴是个好同志】

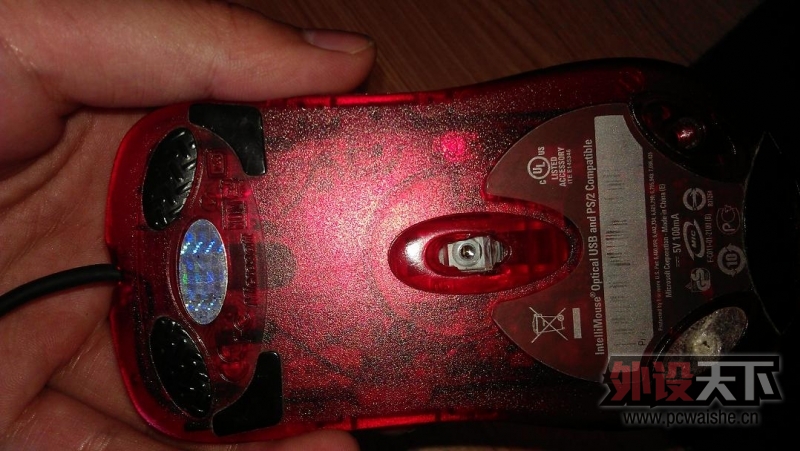

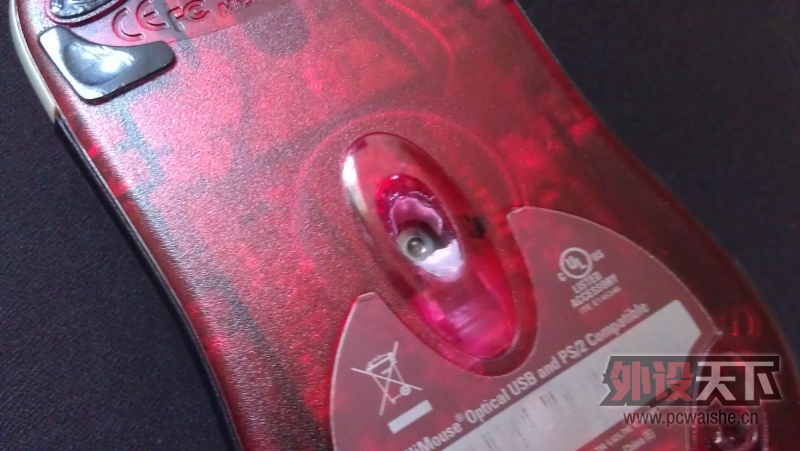

    光头位置特写
    完美改装io 蝰蛇内脏完美植入io内部 附全部过程图与解说【薄脚贴是个好同志】

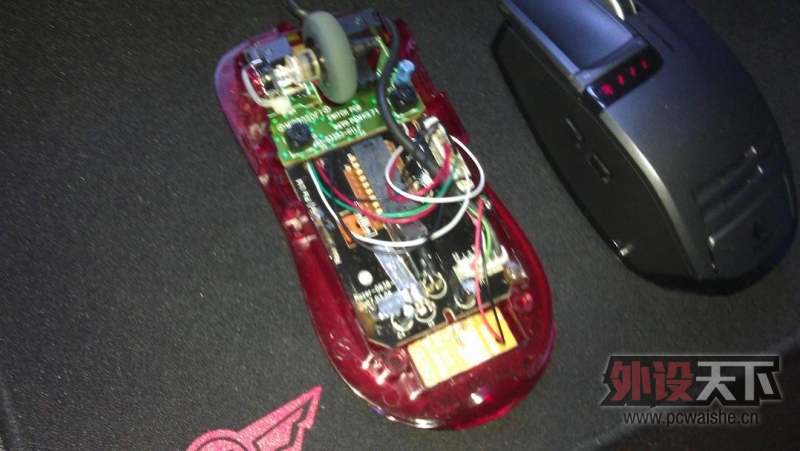

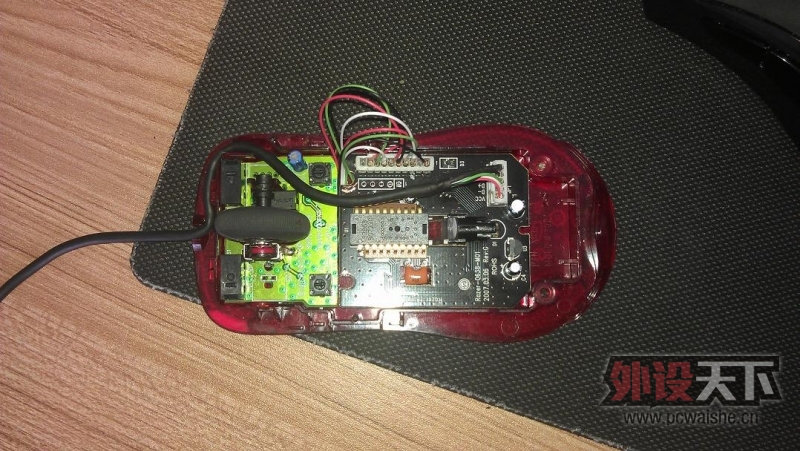

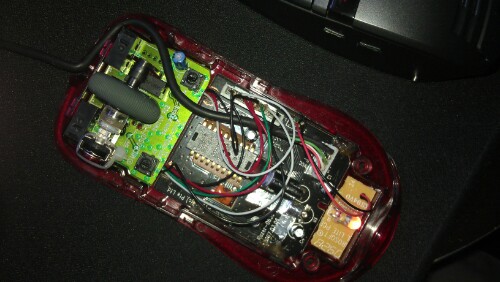

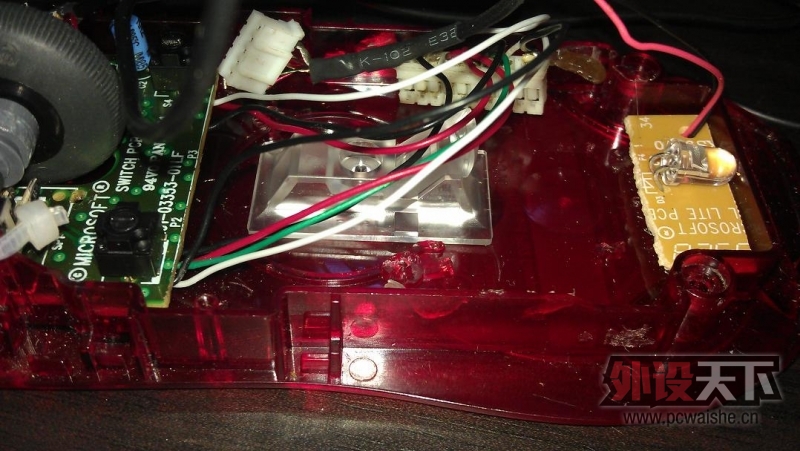

    电路板各种飞线 飞线后再拆下原先插头按顺序一个个焊上
    完美改装io 蝰蛇内脏完美植入io内部 附全部过程图与解说【薄脚贴是个好同志】

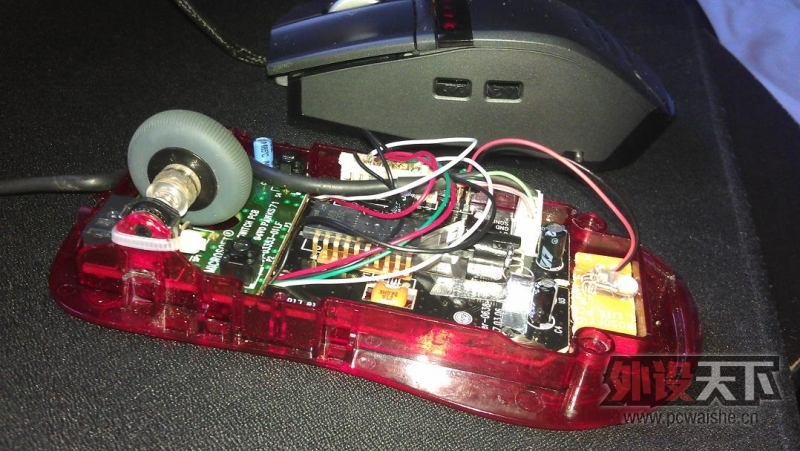

    焊上垃圾蝰蛇自带的编码器（这个与最终的完美还有距离 滚轮的手感因为这垃圾的编码器和位置不够完美）
    完美改装io 蝰蛇内脏完美植入io内部 附全部过程图与解说【薄脚贴是个好同志】
    完美改装io 蝰蛇内脏完美植入io内部 附全部过程图与解说【薄脚贴是个好同志】

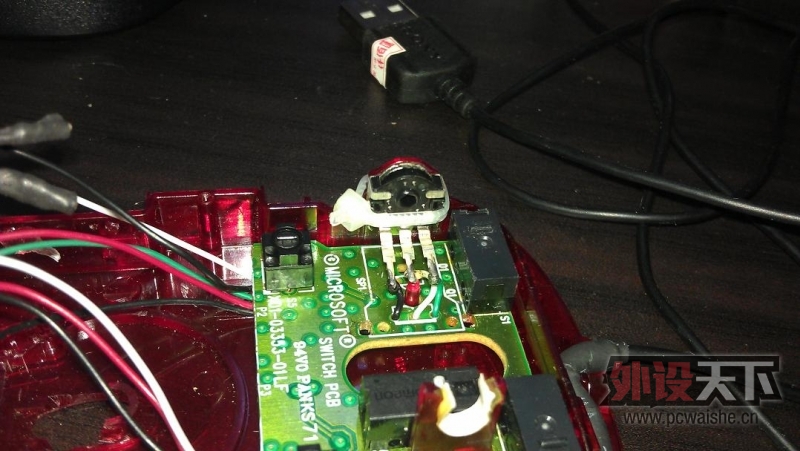

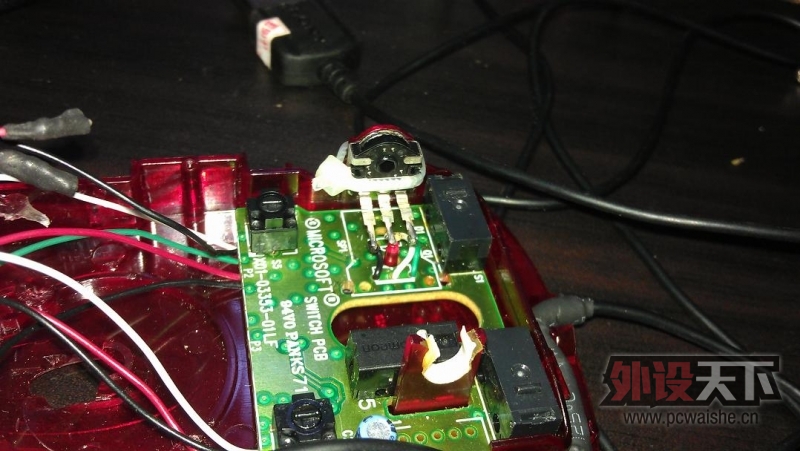

    上现在编码器修改方法
    编码器11mmalps 固定方式 打孔图钉 弯折插入左侧塑料槽 扎带 全部用上
    完美改装io 蝰蛇内脏完美植入io内部 附全部过程图与解说【薄脚贴是个好同志】
    滚轮
    完美改装io 蝰蛇内脏完美植入io内部 附全部过程图与解说【薄脚贴是个好同志】

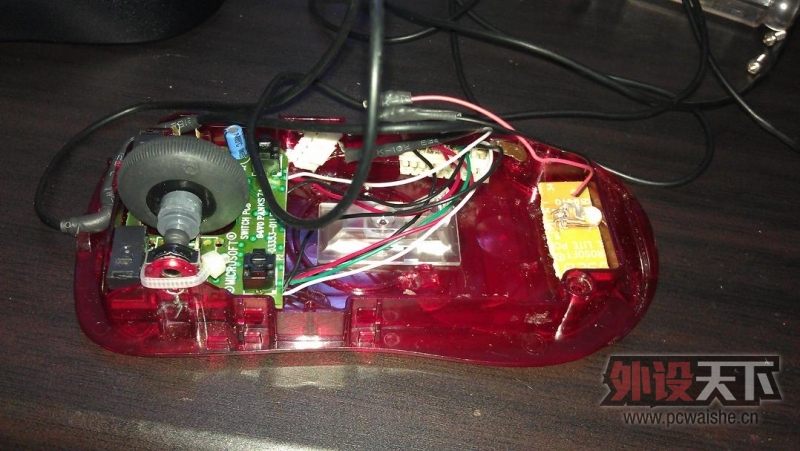

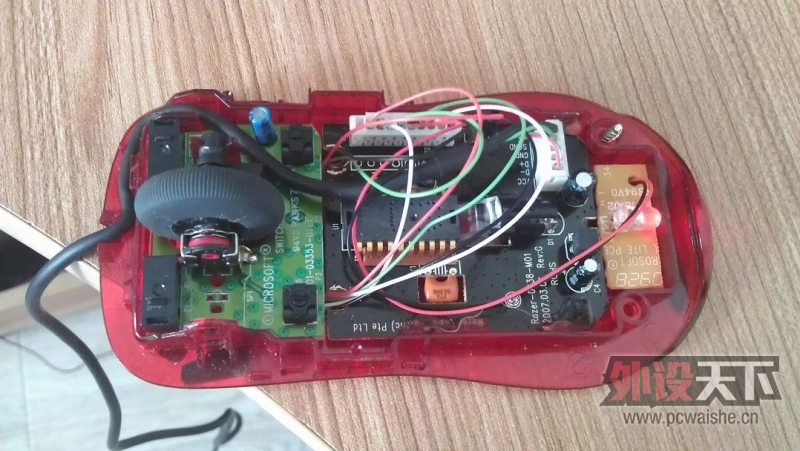

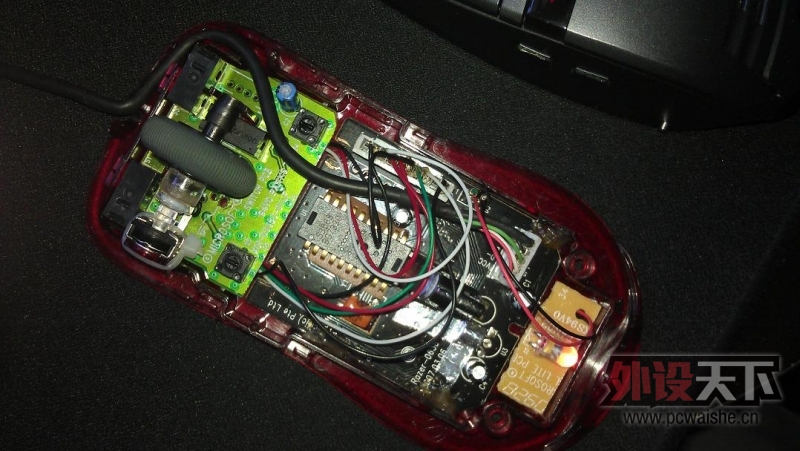

    最后装入 热熔胶固定
    完美改装io 蝰蛇内脏完美植入io内部 附全部过程图与解说【薄脚贴是个好同志】
    完美改装io 蝰蛇内脏完美植入io内部 附全部过程图与解说【薄脚贴是个好同志】
    完美改装io 蝰蛇内脏完美植入io内部 附全部过程图与解说【薄脚贴是个好同志】

    完美改装io 蝰蛇内脏完美植入io内部 附全部过程图与解说【薄脚贴是个好同志】

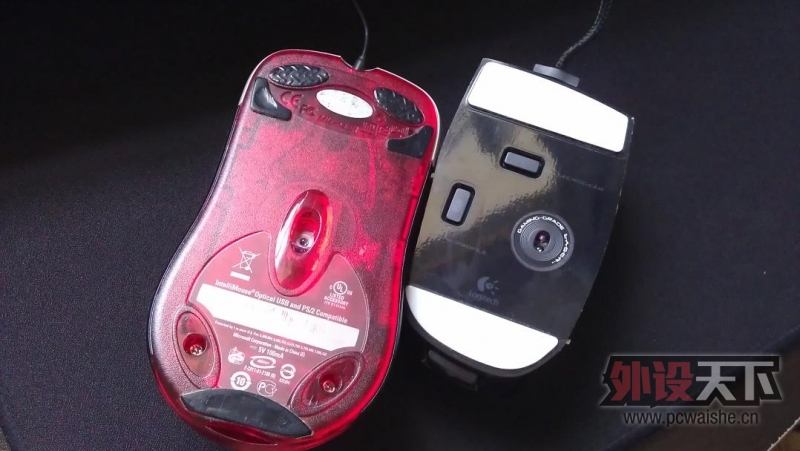

    与g9x光头位置对比
    完美改装io 蝰蛇内脏完美植入io内部 附全部过程图与解说【薄脚贴是个好同志】

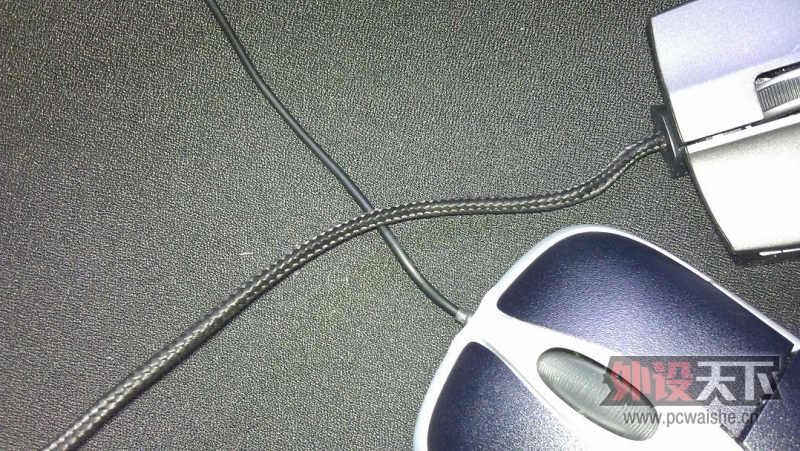

    换鼠标线后与g9x钢丝对比
    完美改装io 蝰蛇内脏完美植入io内部 附全部过程图与解说【薄脚贴是个好同志】
    完美改装io 蝰蛇内脏完美植入io内部 附全部过程图与解说【薄脚贴是个好同志】
    蝰蛇发热的罪魁祸首
    就是银色胶布下面的那个u3元件
    完美改装io 蝰蛇内脏完美植入io内部 附全部过程图与解说【薄脚贴是个好同志】

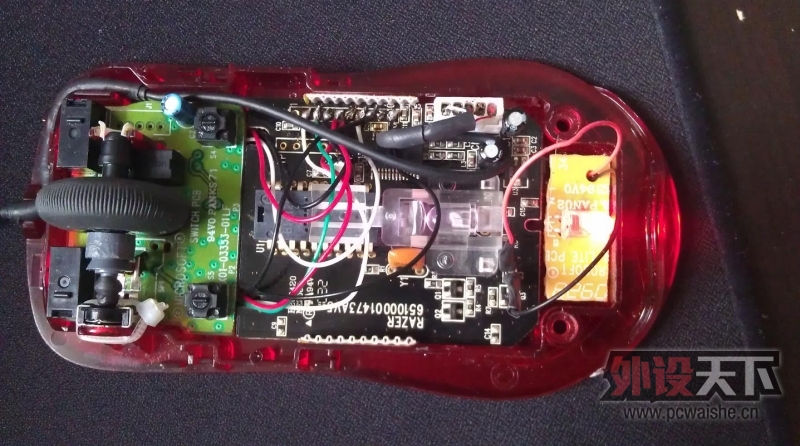

    最后来一张新换的3500蝰蛇主板图片
    完美改装io 蝰蛇内脏完美植入io内部 附全部过程图与解说【薄脚贴是个好同志】

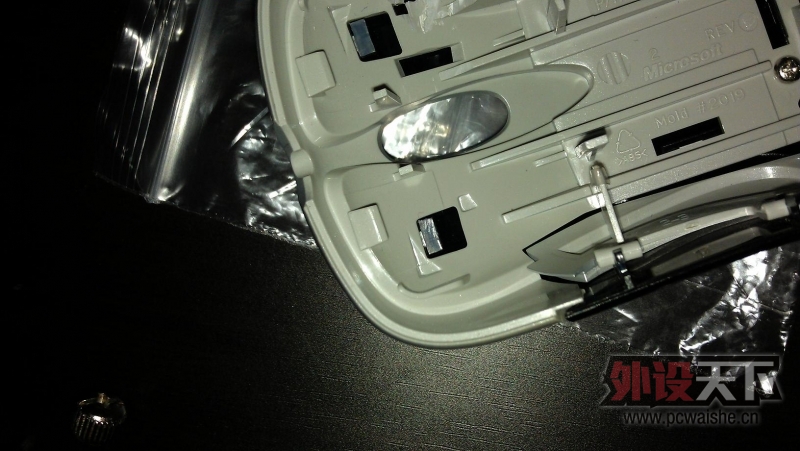

    更新胶贴的各种使用 各种用胶贴覆膜
    完美改装io 蝰蛇内脏完美植入io内部 附全部过程图与解说【薄脚贴是个好同志】 完美改装io 蝰蛇内脏完美植入io内部 附全部过程图与解说【薄脚贴是个好同志】 完美改装io 蝰蛇内脏完美植入io内部 附全部过程图与解说【薄脚贴是个好同志】
    折腾是一种精神
    不管你支持与否请尊重我的劳动成果勿喷谢谢









    评分

    参与人数 1技术分 +5 +50 收起 理由
    ququfeijian + 5 + 50 赞一个!

    查看全部评分

    0人
    已赞
    微信分享 赞 收藏
    回复

    使用道具 举报

    zhang66649
    我的人缘0
    推荐
    发表于 2012-8-17 16:58 只看该作者
    多姿 发表于 2012-8-17 04:56 PM
    恩，我扣扣58710481.想问问关于飞线的事，

    1滚轮led+
    2滚轮2
    3后退1
    4中键1
    5右键1
    6左键1
    7前进1
    8滚轮3
    9滚轮led-
    10前进2后退2左2右2中2滚轮
    3500蝰蛇线序
    回复 支持 1 反对 0

    使用道具 举报

    某某猫
    我的人缘0
    2楼
    发表于 2012-8-17 09:49 只看该作者
    这帖子怎能不沙发，顶改装帖！
    回复 支持 反对

    使用道具 举报

    meiwenzhe
    我的人缘0
    3楼
    发表于 2012-8-17 09:51 只看该作者
    必须严重支持
    回复 支持 反对

    使用道具 举报

    zhang66649
    我的人缘0
    4楼
    发表于 2012-8-17 09:53 只看该作者
    测试
    楼上的两位够快
    回复 支持 反对

    使用道具 举报

    坠风之寒
    我的人缘0
    5楼
    发表于 2012-8-17 09:53 只看该作者
    这帖子貌似好老了。。。在隔壁见过
    回复 支持 反对

    使用道具 举报

    robben1982
    我的人缘0
    6楼
    发表于 2012-8-17 09:54 只看该作者
    LZ真神人也！
    回复 支持 反对

    使用道具 举报

    zhang66649
    我的人缘0
    7楼
    发表于 2012-8-17 09:55 只看该作者
    坠风之寒 发表于 2012-8-17 09:53 AM
    这帖子貌似好老了。。。在隔壁见过


    隔壁是我发的，
    因为昨天有人因为我的帖子吵起来了所以我再这里发下
    回复 支持 反对

    使用道具 举报

    Joker0711
    我的人缘0
    8楼
    发表于 2012-8-17 10:00 只看该作者
    !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!我只是过来顶一下
    回复 支持 反对

    使用道具 举报

    什么样的白
    我的人缘0
    9楼
    发表于 2012-8-17 10:02 只看该作者
    测试
    不错，做得这么整齐，赞一个
    回复 支持 反对

    使用道具 举报

    nothk
    我的人缘0
    10楼
    发表于 2012-8-17 10:06 只看该作者
    LZ好厉害。有空我下次也试试
    回复 支持 反对
