PLUM96在各种颜色LED下的效果，供装灯的朋友参考

SAB · 发表于 2012-8-11 15:55

本帖最后由 SAB 于 2012-8-11 04:07 PM 编辑

关于96装灯原需要注意的问题：

1.装了几种灯，红、黄亮；白、蓝、绿不亮，是什么问题？电压不够吗？（混装不行。绿色和蓝色和白色可以混装，红色和黄色可以混装。）

2.刚开始装灯的时候，装一个不亮（红色），但是装两个就亮了。是不是LED的设计是两个串联做一组再全部并联？（正解，看帖子最底下附图）

发点图给大家参考一下各种颜色的效果，需要注意：
1. 图片均为手机拍摄，如有不清，请见谅，吐槽请自重。
2. led的灯柱分两种：
①透明：发光的光线比较直，比较刺眼
②雾状：带有散射效果，光线较透明的柔和一些
PS还不清楚的百度或者taobao看看吧，语文水平有限只能这么解释，见谅

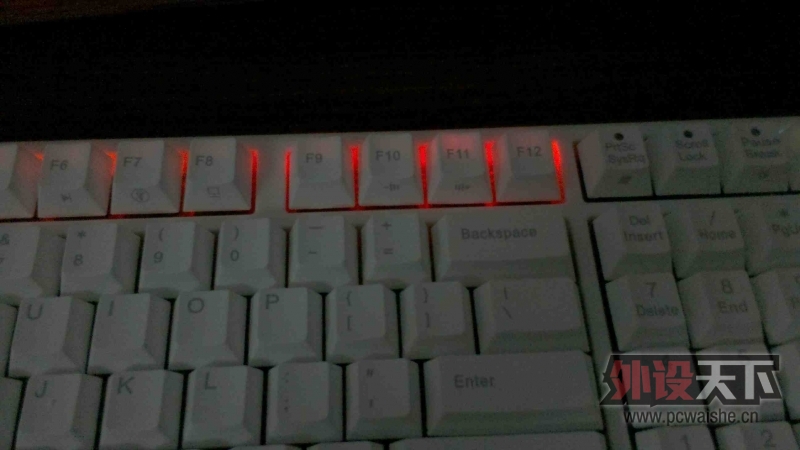

红色
F11、F12为红色透明LED
其他为红色雾状LED

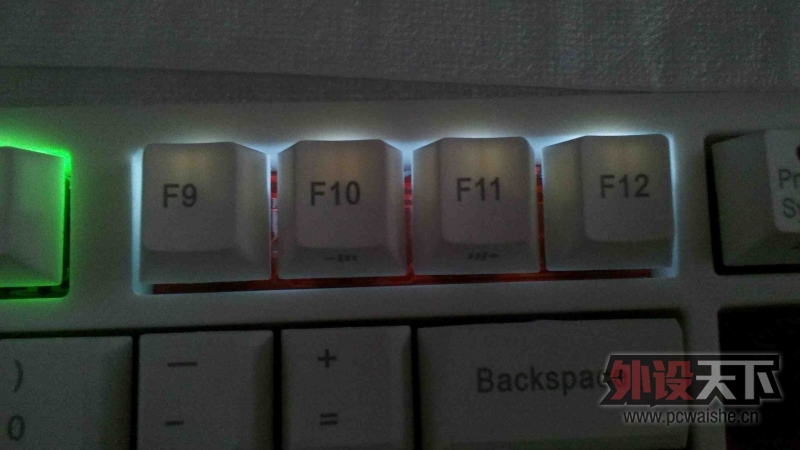

白色透明LED（个人不喜欢白色，因为PCB是红色的，透过缝隙能看见，感觉很奇怪。因人而异）

蓝色雾状LED

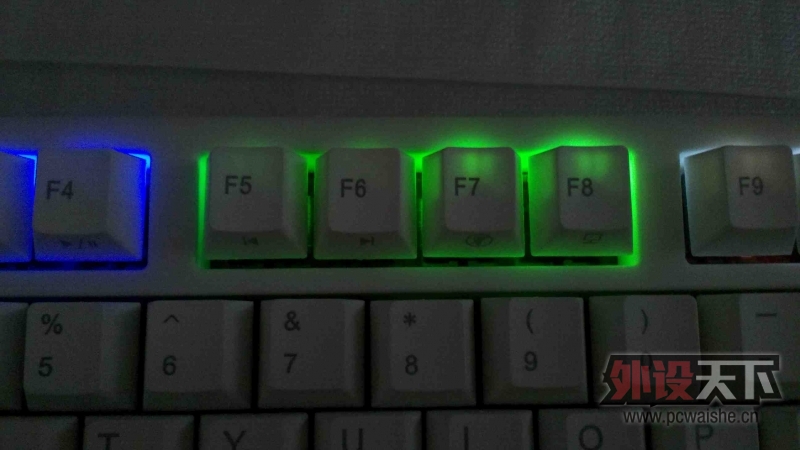

绿色
F5、F6为绿色雾状LED
F7、F8为绿色透明LED

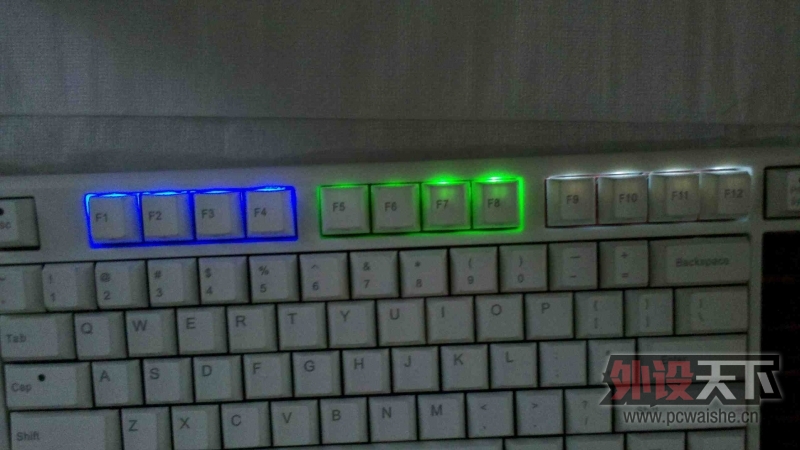

整体效果……

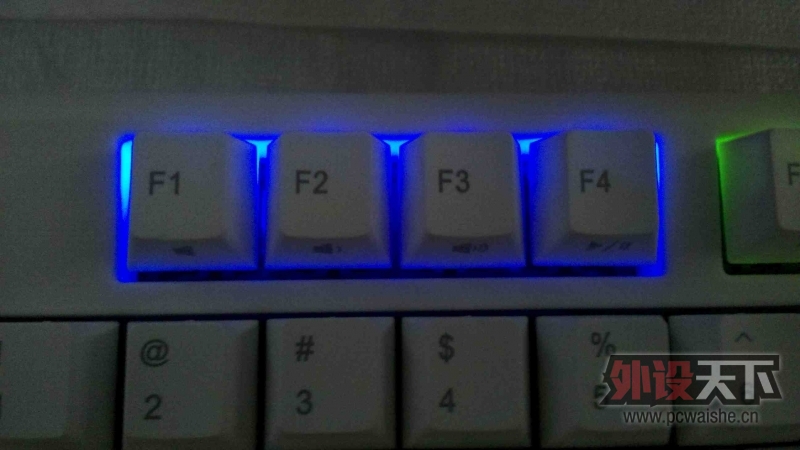

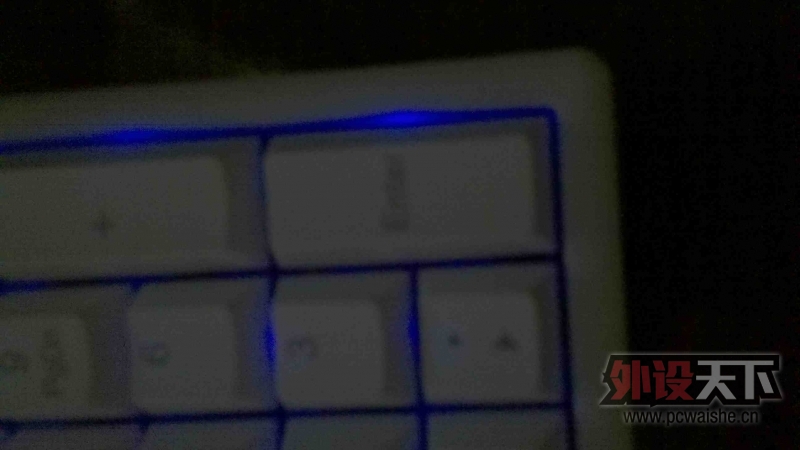

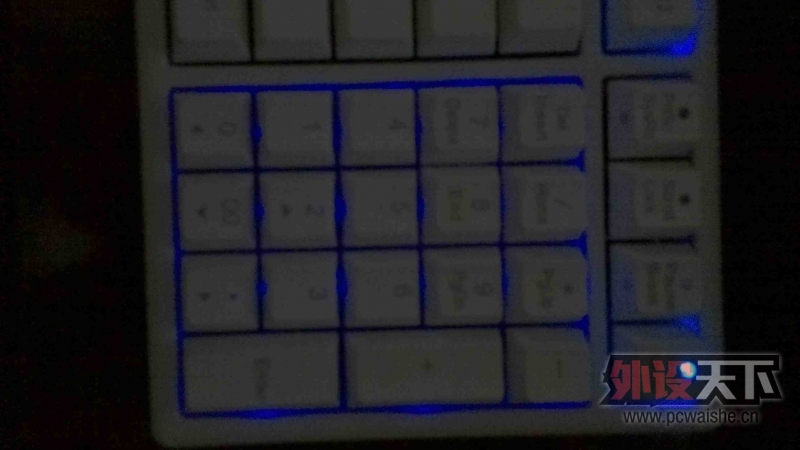

小键盘区，蓝色透明LED

对比一下F区的蓝色有人可能会问：透明不是比雾状亮吗？看看绿色的就是！

不急，先看张图

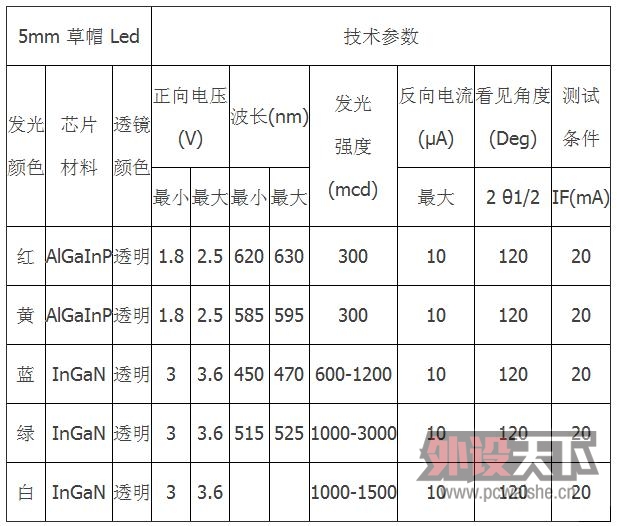

（能力有限，找到的led参数是5mm的，不过没关系，参数是一样的，针脚不一样而已，给键盘装的事3mm的led）

上面显示的绿色的发光强度大于蓝色的发光强度
=所以结果显而易见=

以上的理由比较有说服力
但是！不排除LED的质量问题

所以，绿色透明、蓝色透明、绿色雾状、蓝色雾状的发光亮度还有待考证！

以上，供想装灯又不知道装什么颜色灯的朋友做参考

========================分割线===========================

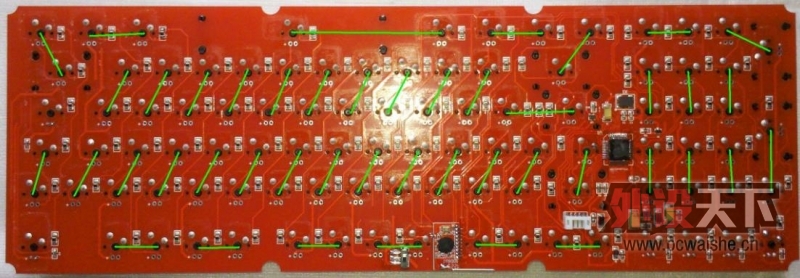

最后上一张样图，96的混联电路（如问题2，串联的两个LED用绿线连起来，供参考）。

========================分割线===========================

不要说我抄袭隔壁的帖子，隔壁一样的帖子就是本人首发的
