HHKB Pro2 改造静音化实现 (自制DIY type-s)

2686

最近对比了不少hhkb pro2和type-s的视频，对type-s那沉闷的敲击声念念不忘，但是想着type-s那坑爹的价格。在翻墙搜索了半天，参考日本基友后决定自己行动，DIY一把type-s...

先说下原理，type-s与pro2主要的差异有二：
1、内部结构的新设计，强化了灵活性与稳定性，而缓冲垫的改进，更让音量比旧款减少30%
2、按键行程原本为4mm，现在为3.8mm。
(这个行程我觉的至少少了将近1mm吧，不可能只有0.2mm，之后改造也确认了这点)

所以改造原理也就是这个按键行程上花功夫了，于是开始购买改造材料。

为了测试各按键行程的距离效果，购买了2种规格的硅胶环，线径1mm和1.5mm。键盘润滑剂一瓶。键帽夹一枚。

开拆了。


看到topre标志的电路板，数据线上还有磁环，小日本的做工真是没的说。

卸下背板的螺丝，就看到电容键盘的核心了。

取出圆帽，这里最好用个圆珠笔的后部顶前部，可以省不少力气。

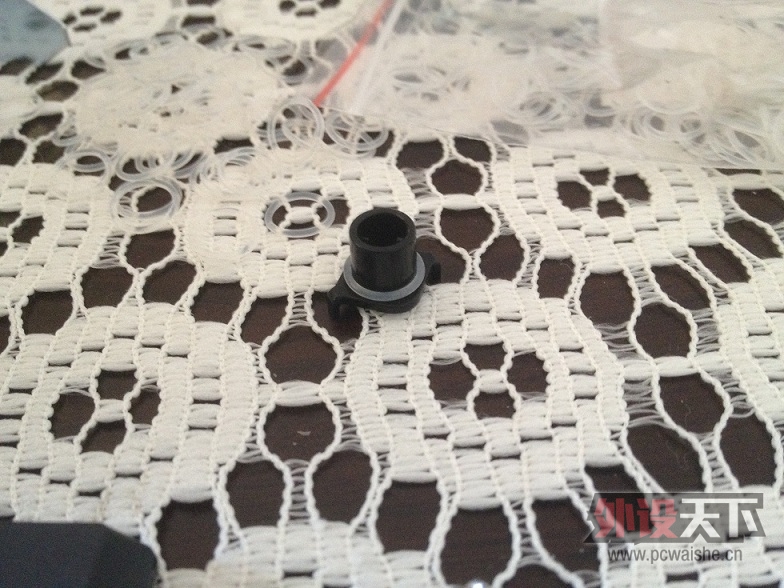

来看看套上1mm线径硅胶环的效果。

这里可以在圆帽四周涂上均匀的键盘润滑剂，能起到不小的作用。如果你的其他键盘也有涩涩的感觉，也可以试试这个东西，效果不错。

来个对比，行程上少了1mm。实际小于1mm。手感上也几乎没有区别和pro2相比。


同时也给esc键单独套上1.5mm线径的硅胶环，对比下实际使用效果，（这里线程牺牲了将近2mm，使用下来手感下降不少。当然只是对比pro2，比其他机械键盘还是差不多的。幸亏只是套了一个。不过静音效果加倍。。。呵呵，比type-s效果还要好。)

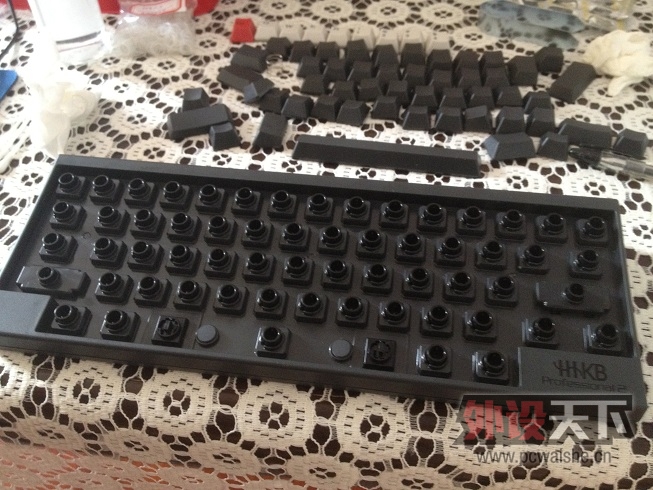

辛苦套上60个键帽，安上键盘。

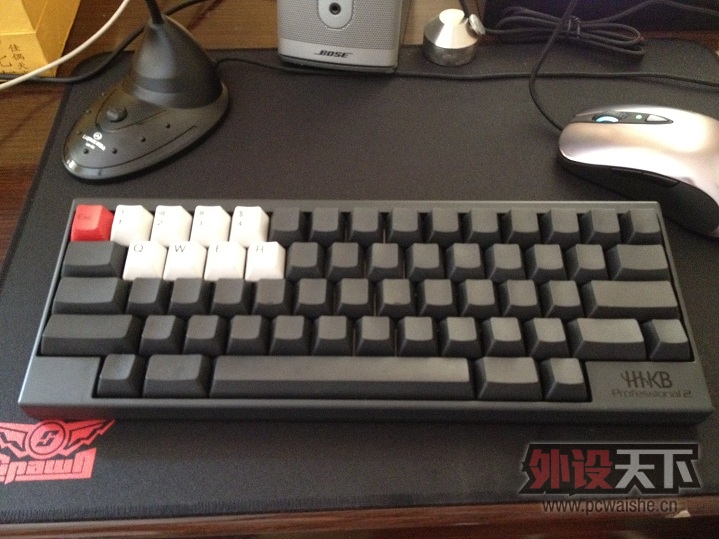

装上电路板，还原本体，上上87u的键帽。


改造完毕，效果杠杠的，熟悉的沉闷敲木头的声音回来了，手感几乎毫不损失。
此时此刻，心情终于平静了，可以好好沉浸一段时间了。。

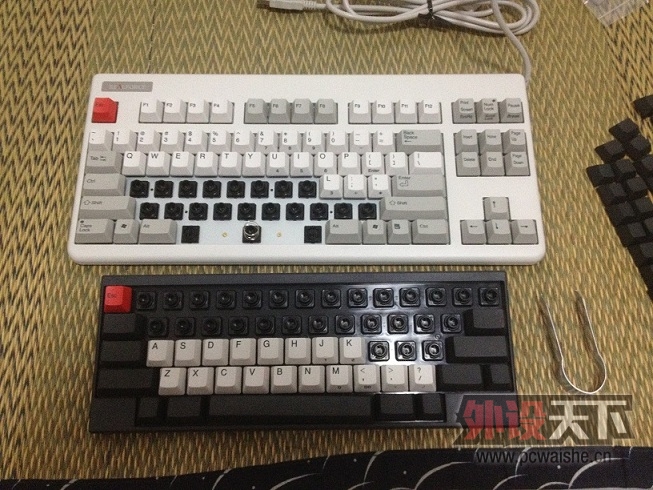

附上一张折腾图。键帽太烧米了，就不搞了。


http://v.youku.com/v_show/id_XMzI3NzIxNTIw.html
原配HHKB Type-S(PFU)：静音性比较测试

evenfive

求硅胶环pm 多谢

meiwenzhe

这么流弊的帖子回复居然没过百。。。。必须支持一下。我准备照LZ这个改了，先谢过。

samasd

啊。。。。。。

Cell

LZ人才啊

nobodykillme

厉害哦。

ctao0202

楼主的硅胶环能Pm一个地址吗？
上次自己把手里的静音版和非静音版本换了一下，白色的变成了黑色的。同时留了一个静音环准备寄出去定制的。不过一两个月了，都没时间动手。没想lz已经完成了。想问一下，那白色硅胶环硬不硬？回弹的感觉如何。另外，大小刚好合适吗？会不会松？

cython

厉害
这个我搞不来= =

milostone

不知道静电容手感会不会变大很大

2686

ctao0202 发表于 2012-7-29 01:35 PM
楼主的硅胶环能Pm一个地址吗？
上次自己把手里的静音版和非静音版本换了一下，白色的变成了黑色的。同时留 ...

大小合适，外径10mm，内径8mm，线径可以自己选1mm或者1.5mm，看自己喜好了，淘宝上可以搜。

2686

推荐买硅胶的，时间久，耐油而且弹性好

jimmystar

这环买哪种尺寸的？求教

2686

jimmystar 发表于 2012-7-29 02:17 PM
这环买哪种尺寸的？求教

外径10mm，内径8mm，线径可以自己选1mm或者1.5mm，看自己喜好可以增加线径或者减少。我是觉的1.5mm线径已经到手感的极限了，静音更加好。
