我来了，黑寡妇~~换轴改灯实战~在此多谢在论坛耐心赐教的各位坛友高手~~

lovedogboy

第一次拆机械键盘，完全没经验，幸好过程中没有什么太大意外。本人不是专业照相、写作高手，所以草草几笔，写上整个过程，纪念一下，同时希望对大家改装有所帮助。还望大家海涵~~

对象：一把被mod磨砂外壳的黑寡妇青轴终极版

改造方案：
1、将整个键盘青轴全部换成红轴，led灯改装成彩虹灯。
2、彩虹格式完全参考彩虹的颜色顺序及彩虹键帽键位设计。

整个换轴过程历时一个多星期，期间无数时间对着键盘束手无策。

拆黑寡妇背面有几颗隐形螺丝，是需要大家注意的，而且要拧下螺丝必须要将防滑垫脚先拆下来，卡扣是两侧各两个、前段四个，拆的时候一定要注意不要太用力，利用工具尽量不要留下痕迹。（此处业余到没有照相留念，大家见谅）

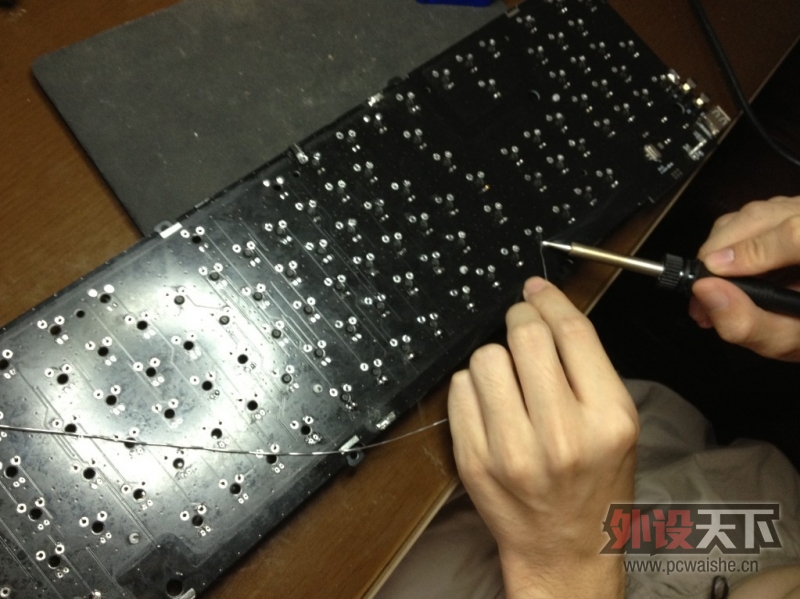

下来就是拆轴，家里工具：普通电烙铁、吸锡器、松香等，也就是因为工具太业余，电烙铁点化焊点的同时，焊锡液态后基本都顺着焊点流到里面去了，导致第一天拆轴一个都没能拆下来。第二天再拆的时候，掌握好了火候，哈！1个小时，终于md拆了一个轴！！


再下来是2个小时拆10个轴。。。。。。。汗起来吧。。。亲我比较废物



焊点跟狗啃的一样整齐，朋友都看不下去了


实在坚持不住，转移阵地了。。借用哥们宝地、宝人、宝设备一用，说干就干，带着键盘、家眷，直奔哥们家。到哥们家，二话不说，马上上“手”


其工作台一览。注意右边那个小箱子，我跟你们说连带里面的工具要1万多大洋，你信吗？还不算桌上其他电路维修设备。此人在我眼里，怀有一流的设备、一流的得瑟、二流的手工，好吧我承认我也得瑟。


不得不说的是，工具专业就是不一样，拆掉剩下轴体只用了大约不到2个小时，我彻底折服了。。。。。。清洗下主板残留物


被逼要照一张高级洗板水，据事主反映，此物为高安全度、不导电液体，且用途广泛，价格低廉，大概几十元一瓶。看在用工得当的份儿上，给你个特写

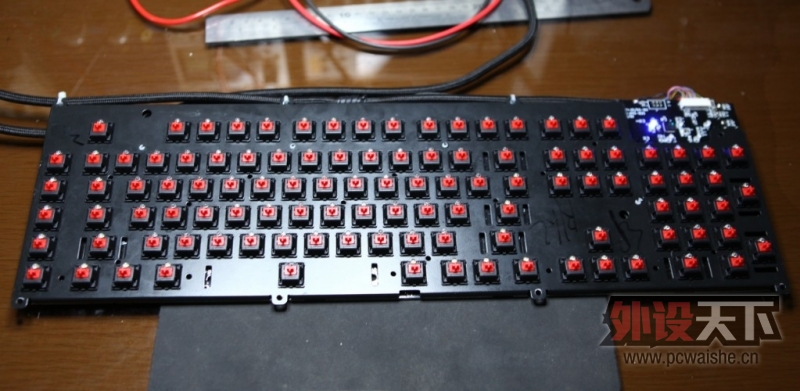

轴都拆下来了，换上是没有难度的，只是需要调整下轴体位置，不然小心组装之后，键帽歪七扭八，我就失败在此，算了既然都装好了，就不再拆开调整了，等有心情再弄吧。





好了，问题来了。我买的led灯，大家能看到，底部都带一个类似于底座的一圈，不能完全进入到轴体的led灯位（大概有1毫米左右），此处很关键，因为灯泡不能完全进入位置，将影响键程。换句话说，就是你在摁下键帽的时候，键帽会触碰到led灯泡，而且无法完成整个轴体键程。

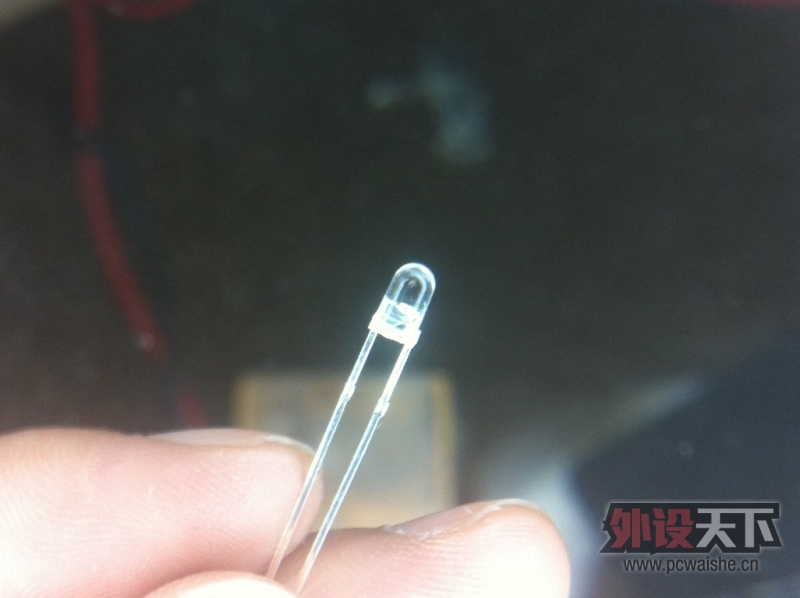

先来一张未曾加工的led灯图

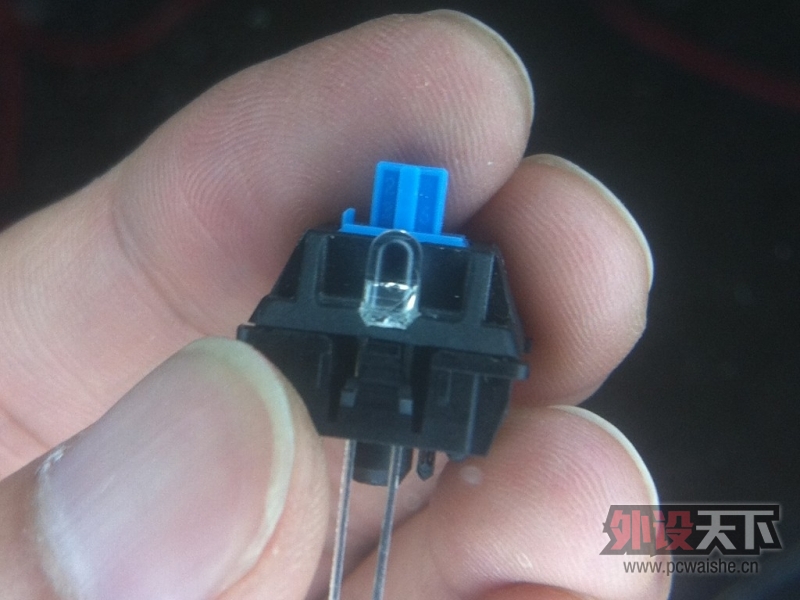

再来一张原键盘灯图，大家能看得出来吗？


为此，想到很多解决办法，无奈最后只能用相对完美的办法，用偏口钳子把要换的led灯底座那一大全圈转圈剪下，使灯泡上下宽度一致，ok！~别小看这个，折腾我1个多小时，试了各种办法，最后才研究到。


看一下，处理之后的led灯，跟原装灯基本一致了，完全兼容轴体~



灯处理完了，每种颜色都上一个，先试试~

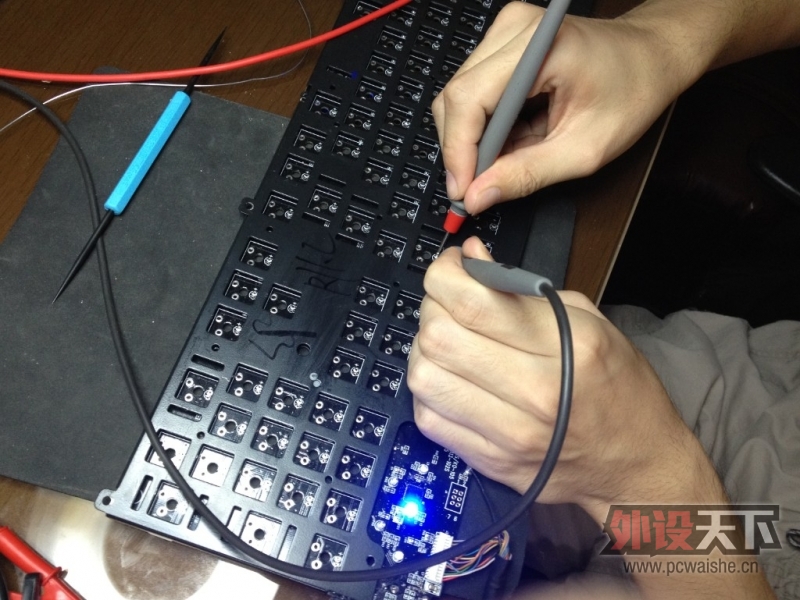

测试一下电压，ok，亮度基本能接受，幸好此键盘有恒流之类的功能。补充一句，不同颜色的灯，电压啥的都是不一样的，单独改的话可能需要有相当的电路知识了。这里我不懂，不好再瞎说。



还有。。。拔键盘电源接口的时候。。。不小心把针拽下来了，接口太紧了。。。一定要记住线序，不然就是改完了，一通悲剧，哎。。。。。。。


一切基本ok，穿上外衣！！再留影一张~

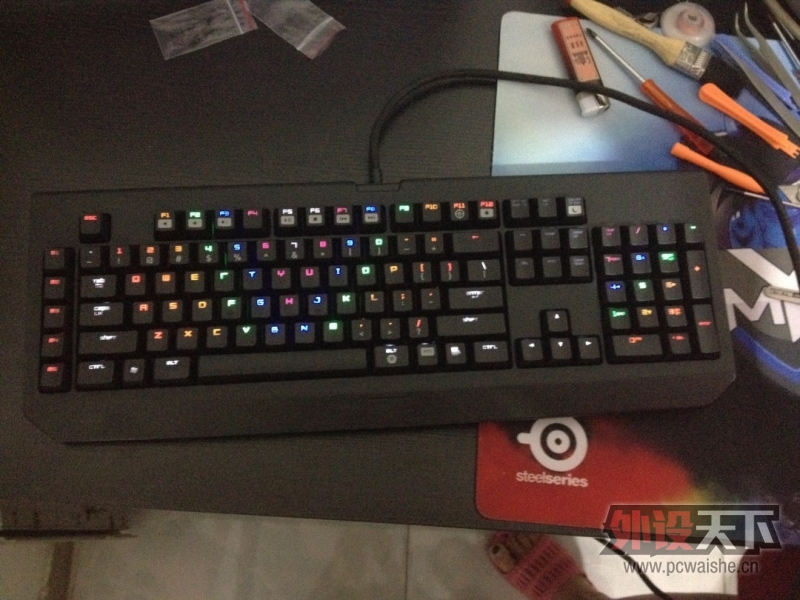

戴上键帽！~~上电~~
低亮度


中亮度


高亮度

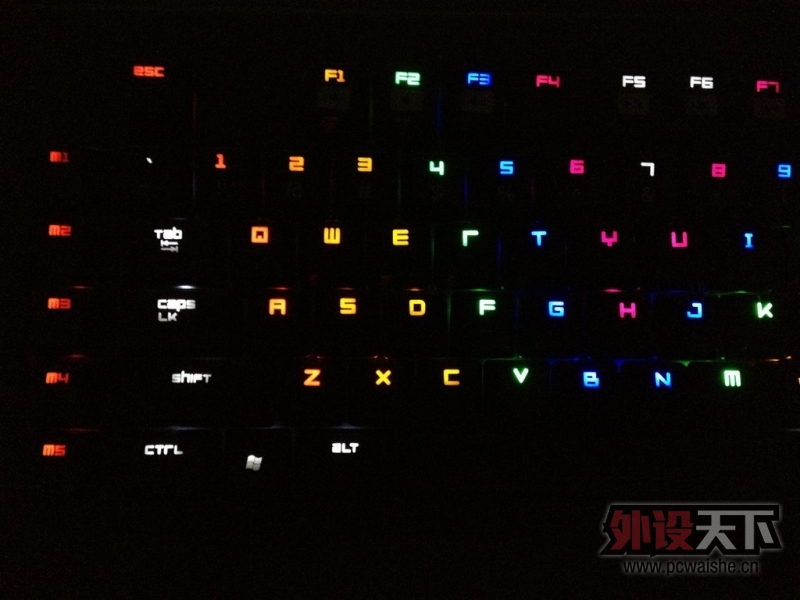

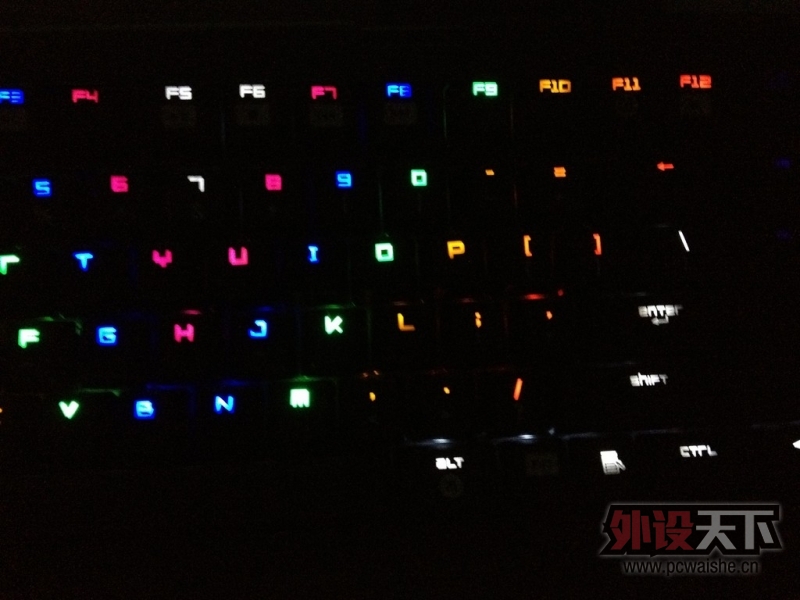

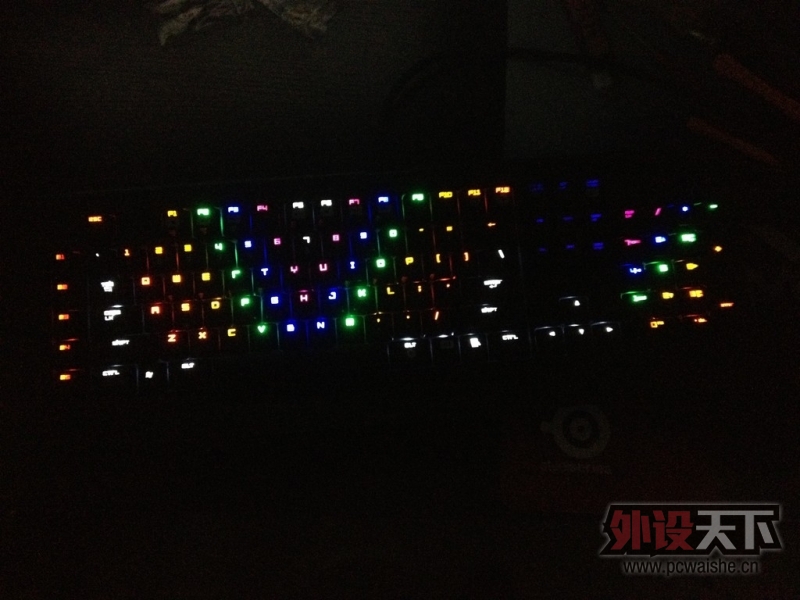

夜光效果来几张！~~~






好了，到此先告一段落。借此，再次感谢给予我物质支持的工具发烧死党馋馋同学、给予我精神支持的妞儿，给予解答疑难问题的各位坛友，你们辛苦了，没有你们，也就没有现在的这把键盘！！最后：烧无止境，让我继续吧！~~
