给大革命换微动，结果左右键都失效了。望有经验者指教怎样才能救活（有图）（修好了）

BleedKazami · 发表于 2012-7-19 22:23

本帖最后由 BleedKazami 于 2012-8-1 10:27 PM 编辑

修好了。。。没有采用高手介绍的飞线直接连接其他焊点的方式。。。毕竟有3个都脱焊了。。。现在采取的是导电银漆笔和线路链接，焊好微动后，再用银漆笔将提前画好的线路和焊点连好。。。左微动中间脚那根线还是我用刀片刮开PCB板后才链接到的。。。

初步判断是焊盘脱落，但是以前只给MX610换过，没遇到过这种情况。希望大家帮忙判断一下。。。
图片中画圈的地方是我认为需要使用飞线来接线的位置。。。

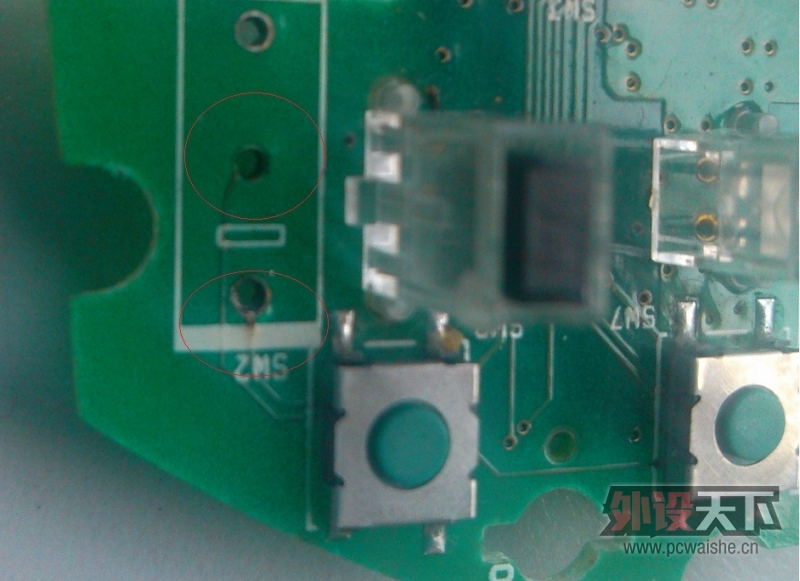

左微动的正面，那根连接线似乎完全和PCB断开了，这个是不是打磨后飞线？

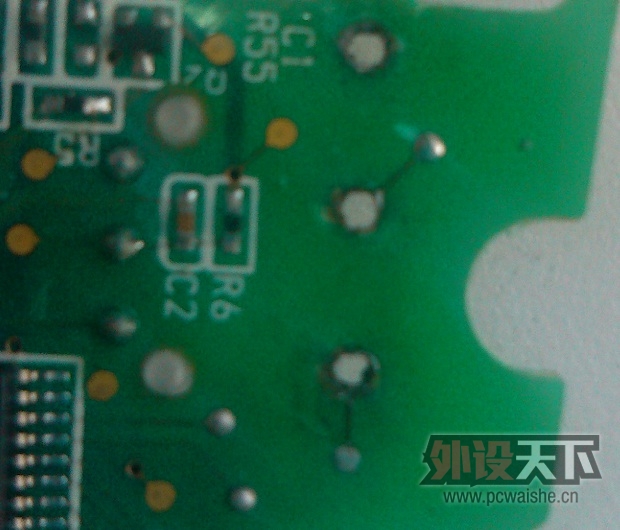

左微动的背面，即左微动中间脚的连接线似乎隐藏在PCB里面，这个是不是要把PCB完全磨开然后飞线才可以？

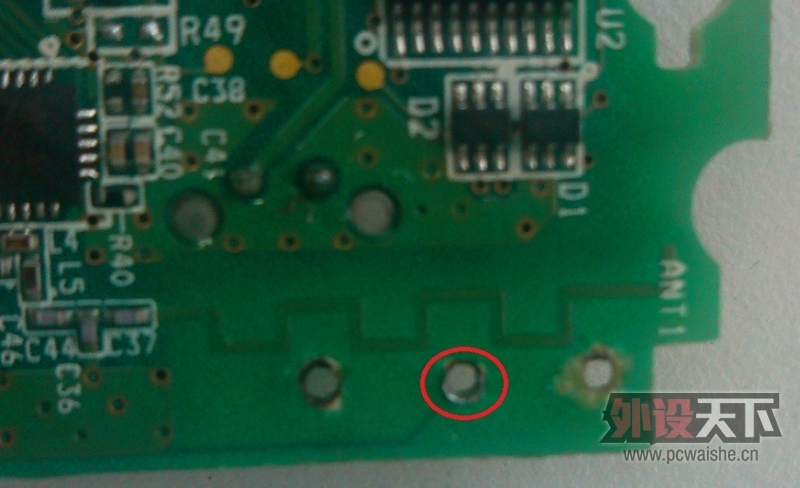

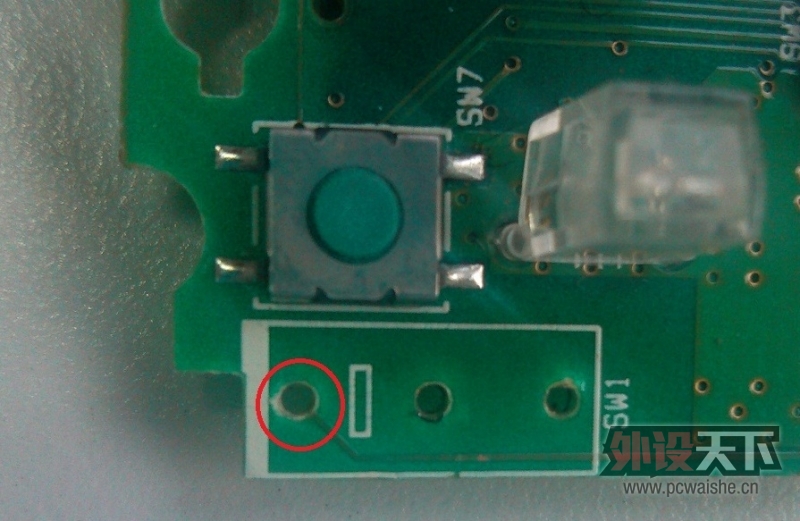

右微动正面和背面都有连接点，这个需要飞线接在一起吗？

本人现有工具，电烙铁，电热吸焊器，导电银漆笔，飞线用铜线一圈，请各位指教怎么才能救活它。。。

坠风之寒 · 发表于 2012-7-19 22:33

看背面

BleedKazami · 发表于 2012-7-19 22:55

坠风之寒发表于 2012-7-19 10:33 PM
看背面

2和4这2张图片都是背面的图片。。。

爱生活爱鼠标 · 发表于 2012-7-19 22:51

如此高深

LIGITALL · 发表于 2012-7-19 22:37

大哥,看背面呀,正面看的出什么

Kick-Ass · 发表于 2012-7-19 22:36

把微动焊好，直接用一根铜丝从微动针脚连接到PCB的线路上就OK了，最好是把原路切断。

BleedKazami · 发表于 2012-7-19 22:56

1,2是左微动的正面和背面图，3,4是右微动的正面和背面图。

坠风之寒 · 发表于 2012-7-19 22:57

BleedKazami 发表于 2012-7-19 10:55 PM
2和4这2张图片都是背面的图片。。。

恭喜。。。。基本没救了。。。
飞线吧

tqylylok · 发表于 2012-7-19 22:59

话说俺今天用焊锡丝代替铜线做飞线，成功把io1.1救活了。也是焊盘脱落。

StardustAst · 发表于 2012-7-19 23:06

水平有待提高。。。。
