点点点点 · 发表于 2012-6-20 22:06

KZER 发表于 2012-6-20 09:46 PM
你是说PCB电脑版上面有灯位吗？能不能发些电脑版的图片，我稍微懂一点电路，可以帮你看看。
两个直接串联 ...

我现在还在拆开，第一次拆，有点难。哈，我能做到的就是全部并联，或者两个两个串联再并联了，其他的都不回啊

点点点点 · 发表于 2012-6-20 22:07

点点点点发表于 2012-6-20 10:06 PM
我现在还在拆开，第一次拆，有点难。哈，我能做到的就是全部并联，或者两个两个串联再并联了，其他的都不 ...

已经做好最坏的打算了，已经联系好淘宝修键盘的人了，弄坏就寄过去修，

KZER · 发表于 2012-6-20 22:09

点点点点发表于 2012-6-20 10:06 PM
我现在还在拆开，第一次拆，有点难。哈，我能做到的就是全部并联，或者两个两个串联再并联了，其他的都不 ...

没事，多发些图片，论坛高手多得是，大家都会帮你出主意。没图片就凭空想谁也不好说

nuptxsl · 发表于 2012-6-20 22:29

点点点点发表于 2012-6-20 09:27 PM
就这样？

是这个意思，如果不放心的话，上键盘前可以先搭电路试验下，另外不用担心2.5V点不亮的问题，标称3V，2.5V点亮一点问题都没有。

点点点点 · 发表于 2012-6-21 01:22

KZER 发表于 2012-6-20 09:46 PM
你是说PCB电脑版上面有灯位吗？能不能发些电脑版的图片，我稍微懂一点电路，可以帮你看看。
两个直接串联 ...

我

KZER · 发表于 2012-6-21 01:45

点点点点发表于 2012-6-21 01:22 AM
我

既然留有安装孔，就比较好办！

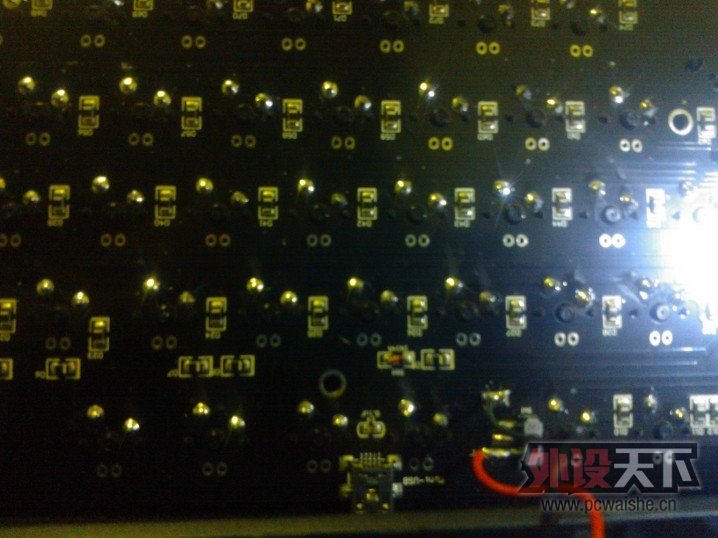

这种情况一般是这块PCB是有背光的功能的，但厂家为了细分市场你这款就没有背光当然也就没有安装LED，你只需要一个个装上去，但是LED在USB5V供电的情况下基本上在PCB上面都有单独的供电电路，但厂家为了节省成本，在无背光的PCB上面应该电源电路那几个元件也没有装上去，你直接接到USB的5V上面试试，保险起见最好串个100Ω的电阻。（LED的正负极不要接错）

参考一下我的那款改装思路

KZER · 发表于 2012-6-21 01:47

还有就是其实有1.5V的LED

KZER · 发表于 2012-6-21 02:01

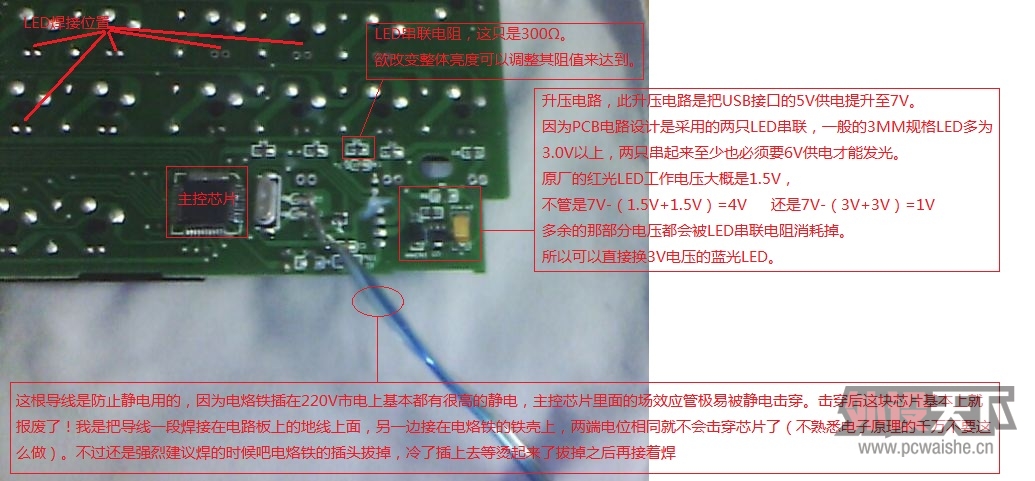

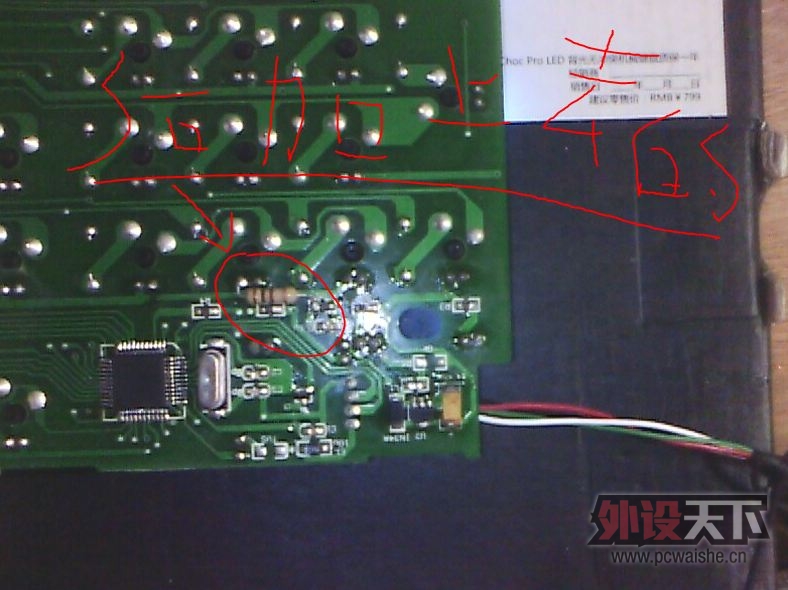

先全部焊上去，再找所有LED的总电源，如下图我加电阻的那个地方，从哪里用一根电线直接接到USB5V哪里，还是那句话，试的时候最好串接一个100到470欧姆的电阻，怕烧主板和键盘！
