cherry ML Series Key Switch
把ML轴拆开看了看,感觉和MX的设计思路是相同的,但是还是有很多不同的地方.

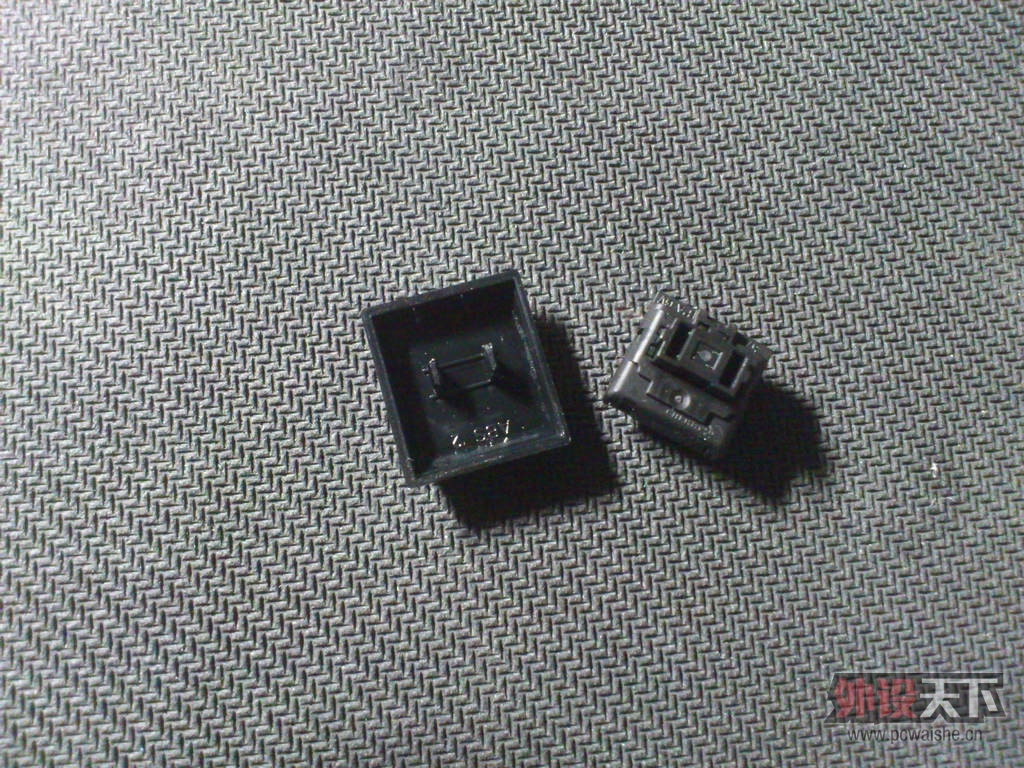

与MX轴不同,是键帽插入轴,而不是轴插入键帽.

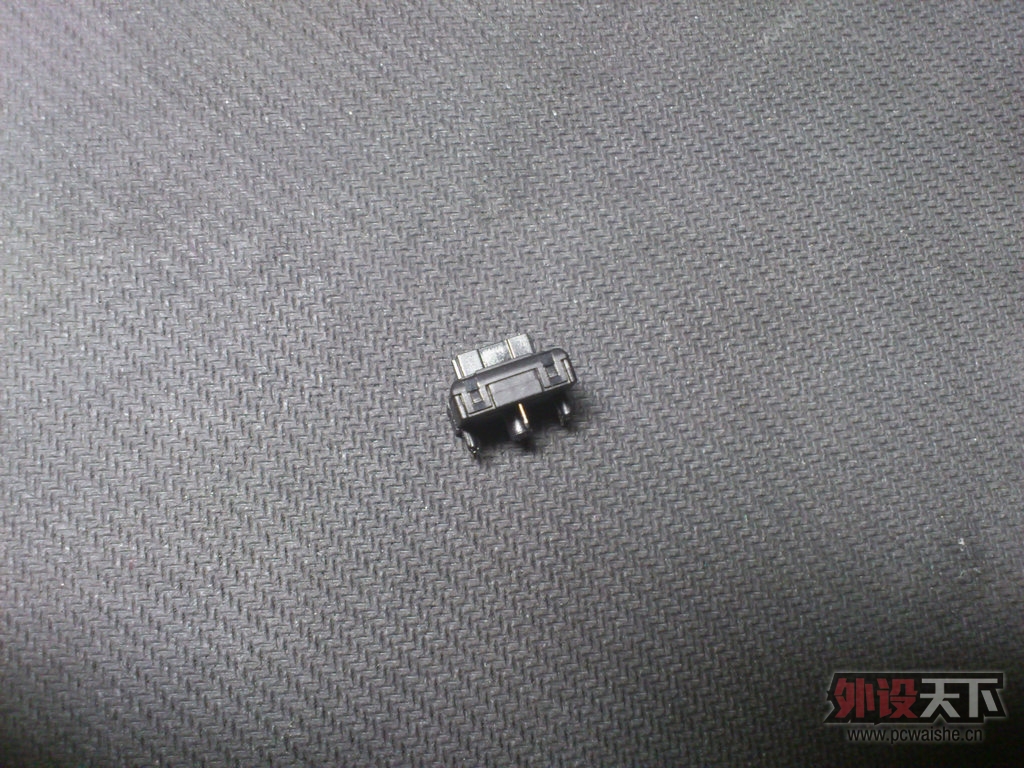

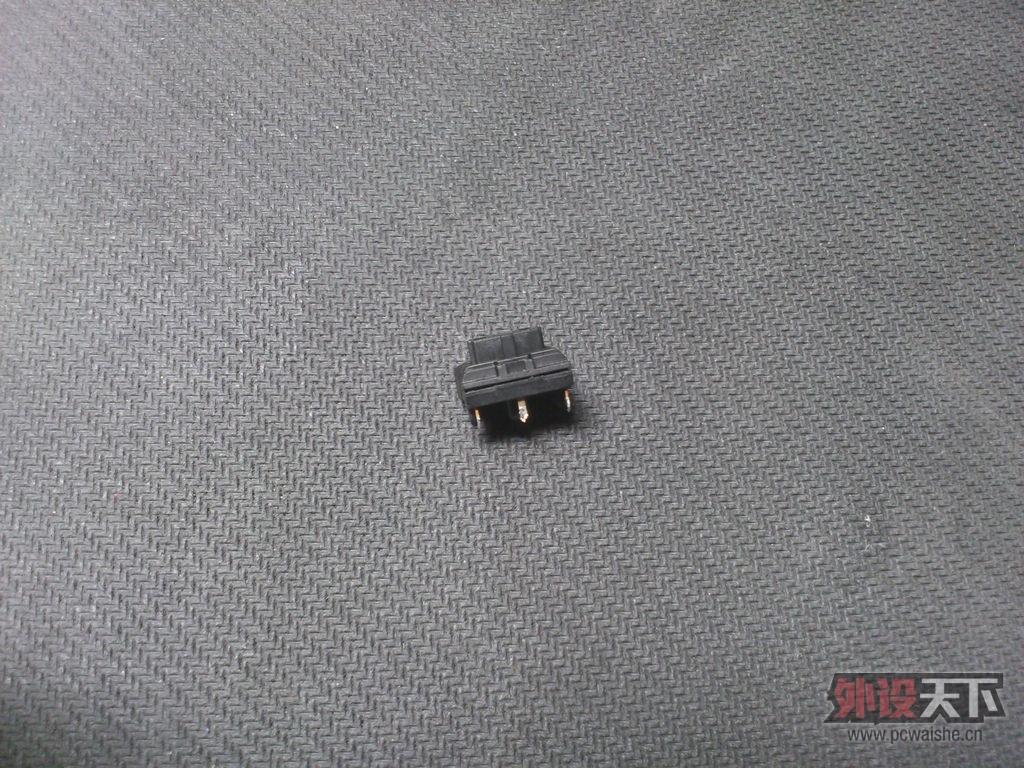

轴细节图,四周一共有三个卡笋卡住,不过在这里轴体的细节体现的不是很清楚.

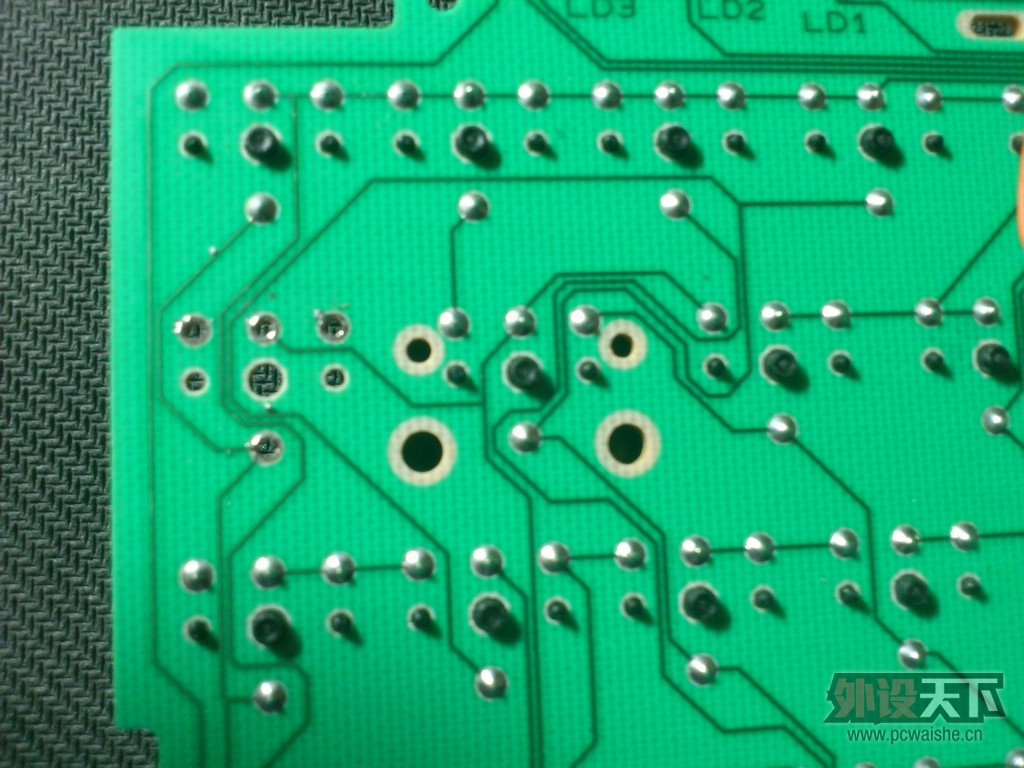

轴体上有四根引脚固定在电路板上,此外还有三根塑料的辅助引脚,一共7根.焊点感觉很小很精致.

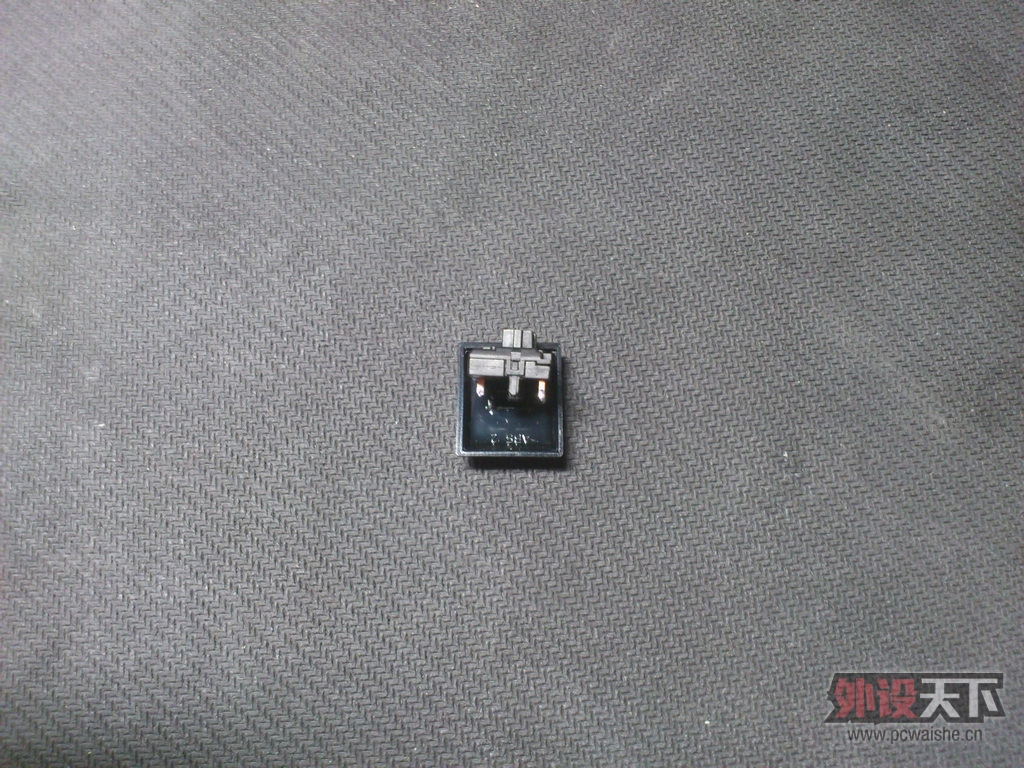

键帽

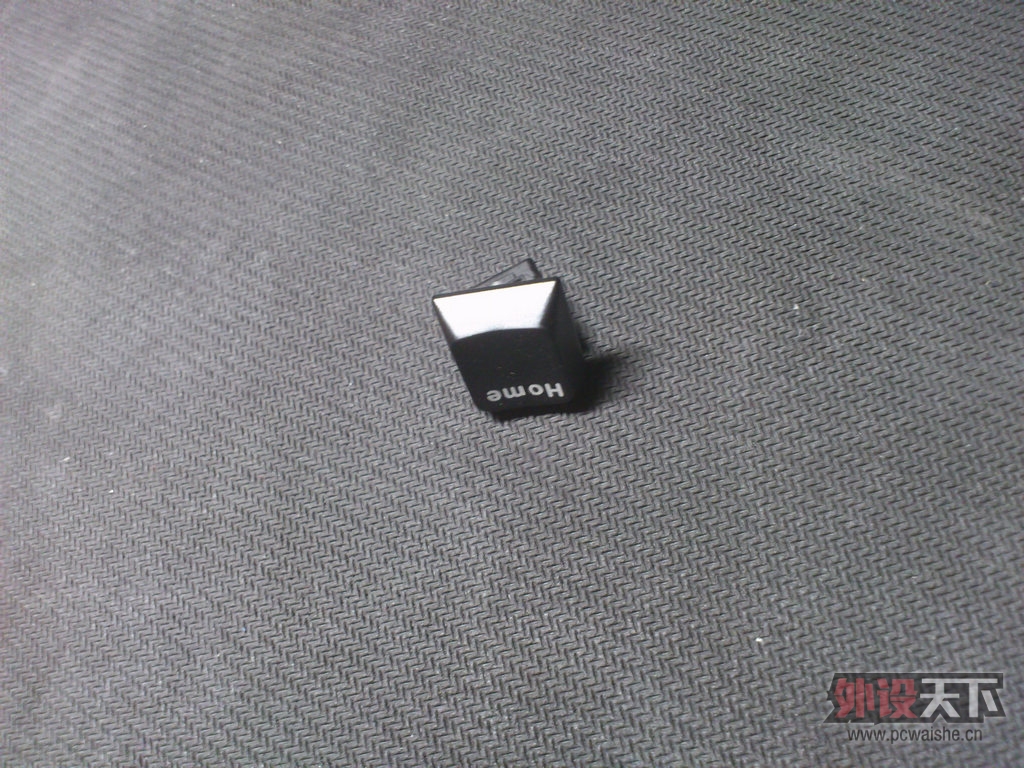

键帽的上表面是有一层涂层覆盖的,与四周边缘有差异.
下面对轴进行拆解.

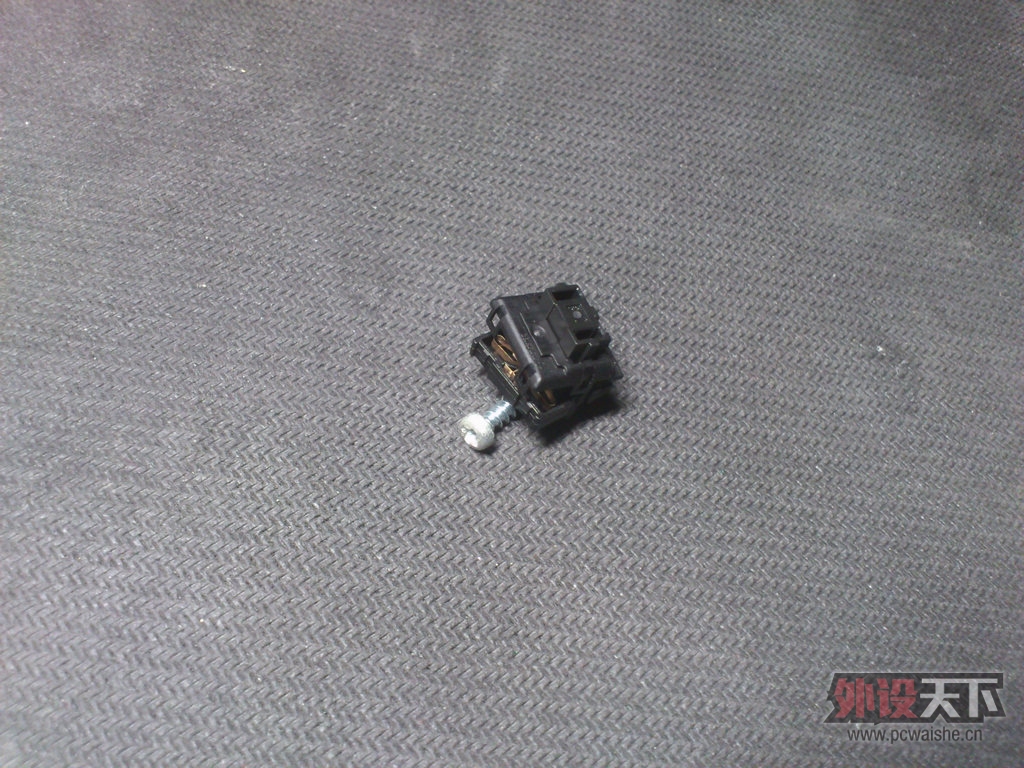

打开周围的三个卡扣,就可以把轴打开了.
轴内构成,有点反光不好拍.
这张图可以看出,中心轴体与轴上盖有多个接触面.
推测:本身YLJ就可能长年未使用,导致塑料的表面上形成氧化层,中心轴体与轴上盖的摩擦力会很大,从而导致手感变差,这也就是为什么淘宝上的那些YLJ买回来会感觉手感很涩.

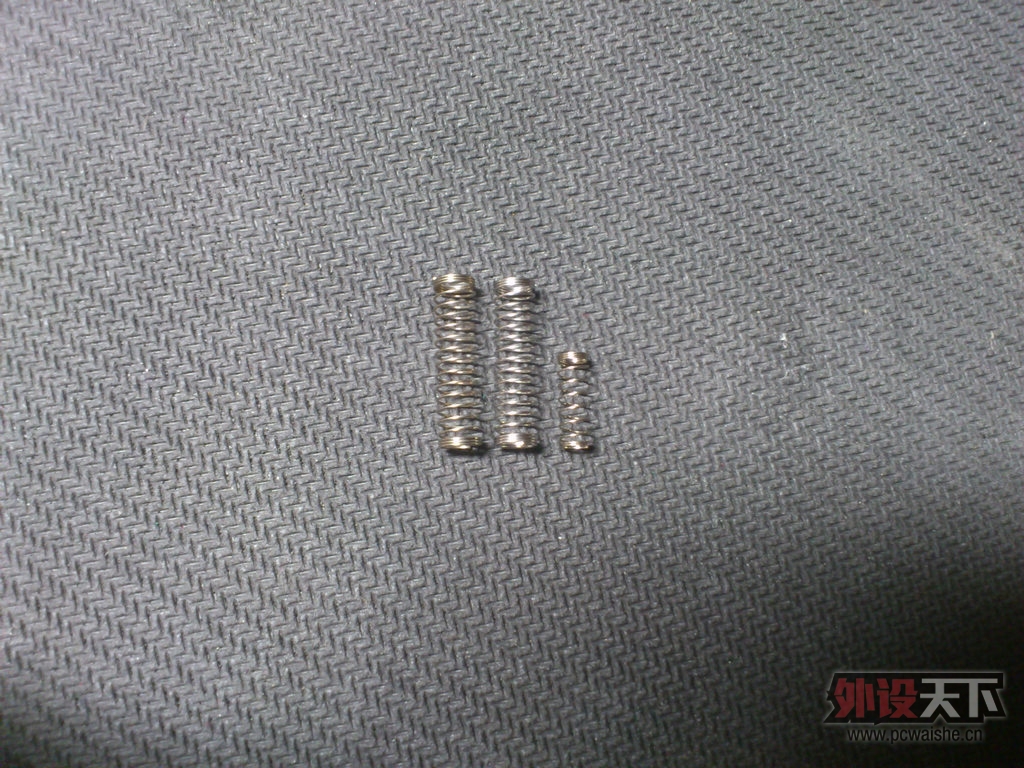

弹簧 红 茶 ML ,没有什么可比性,只是参照一下大小.

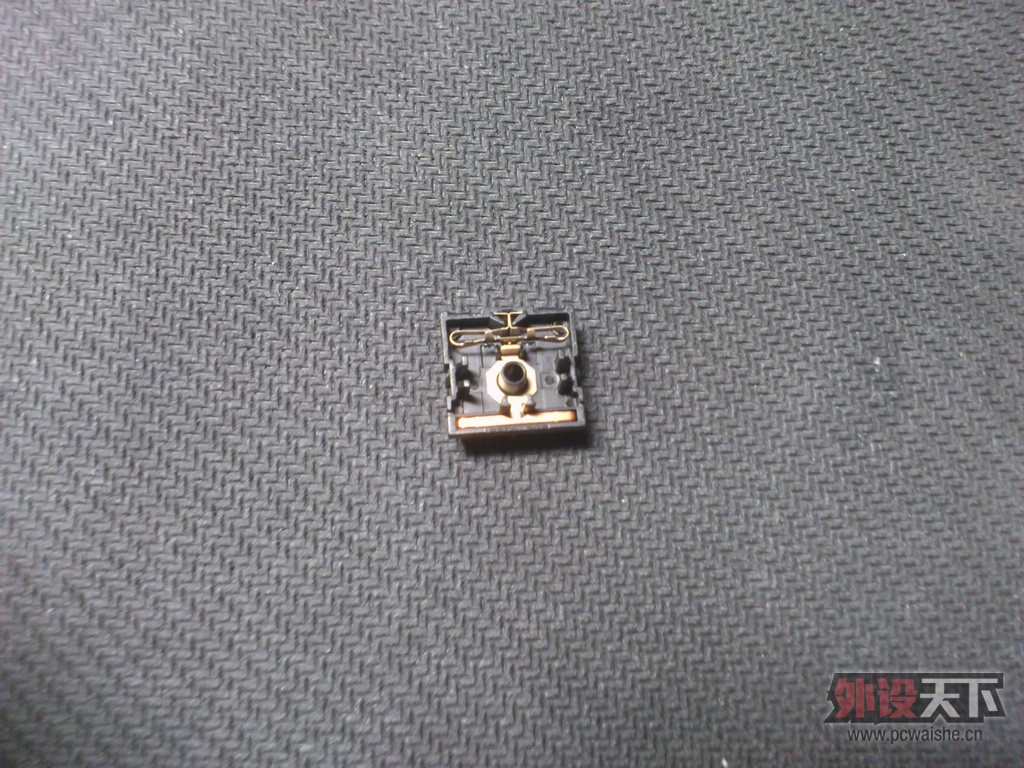

轴的下半部分,可以看到触点,工作原理与MX相同.

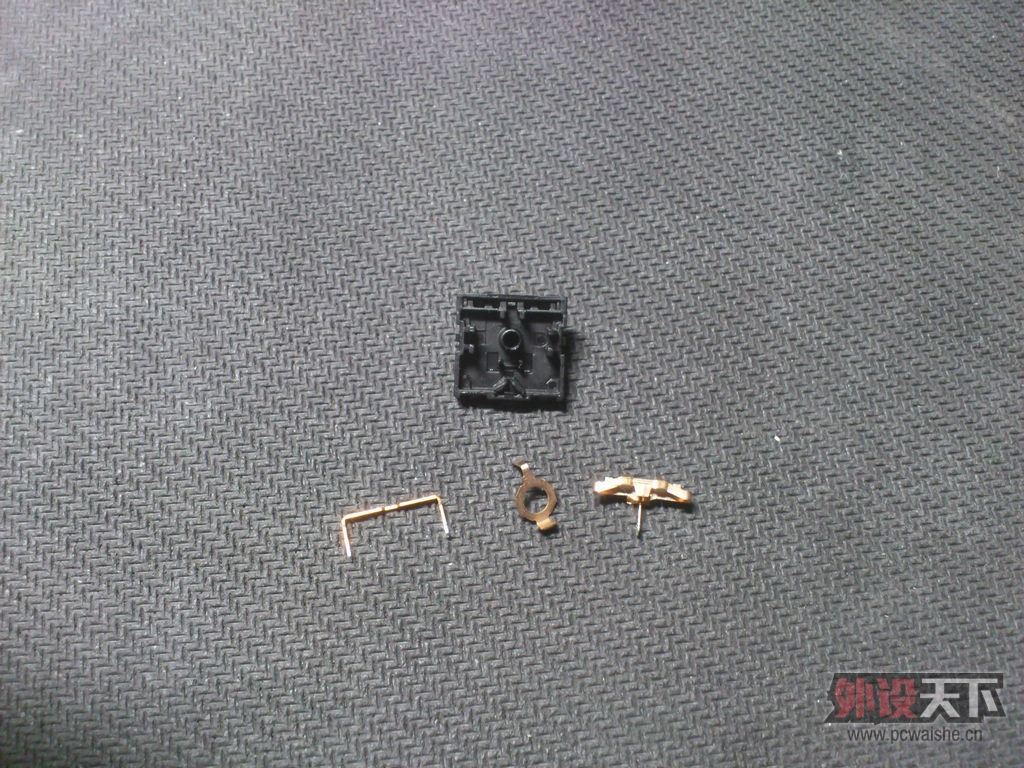

拆出之后

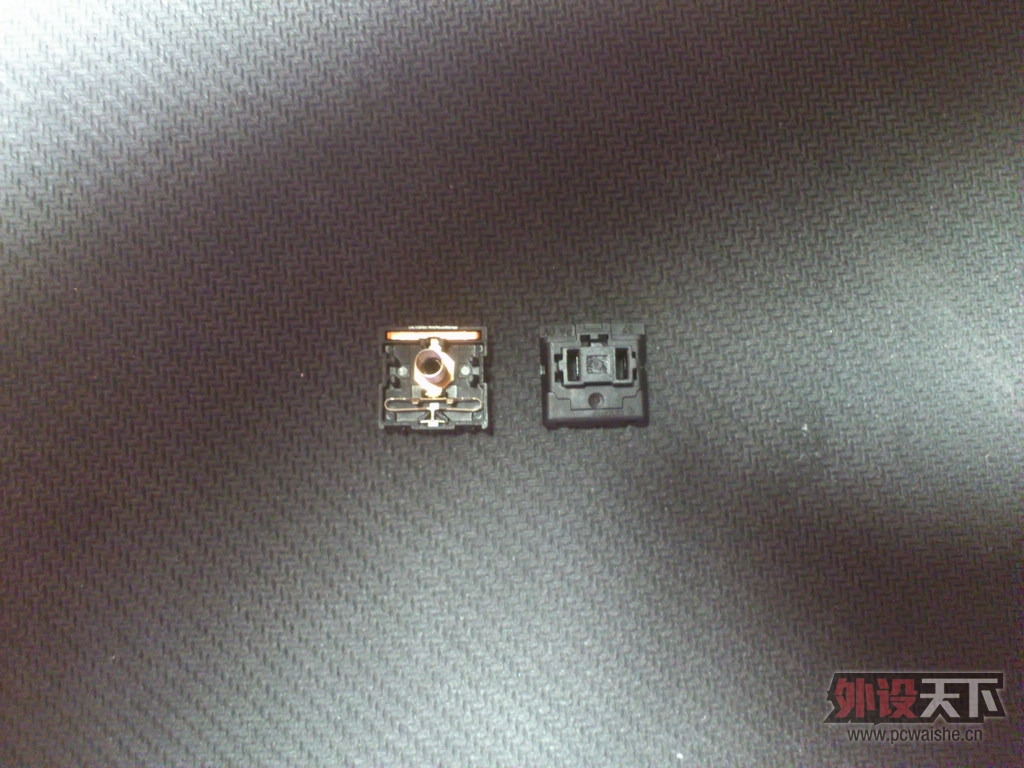

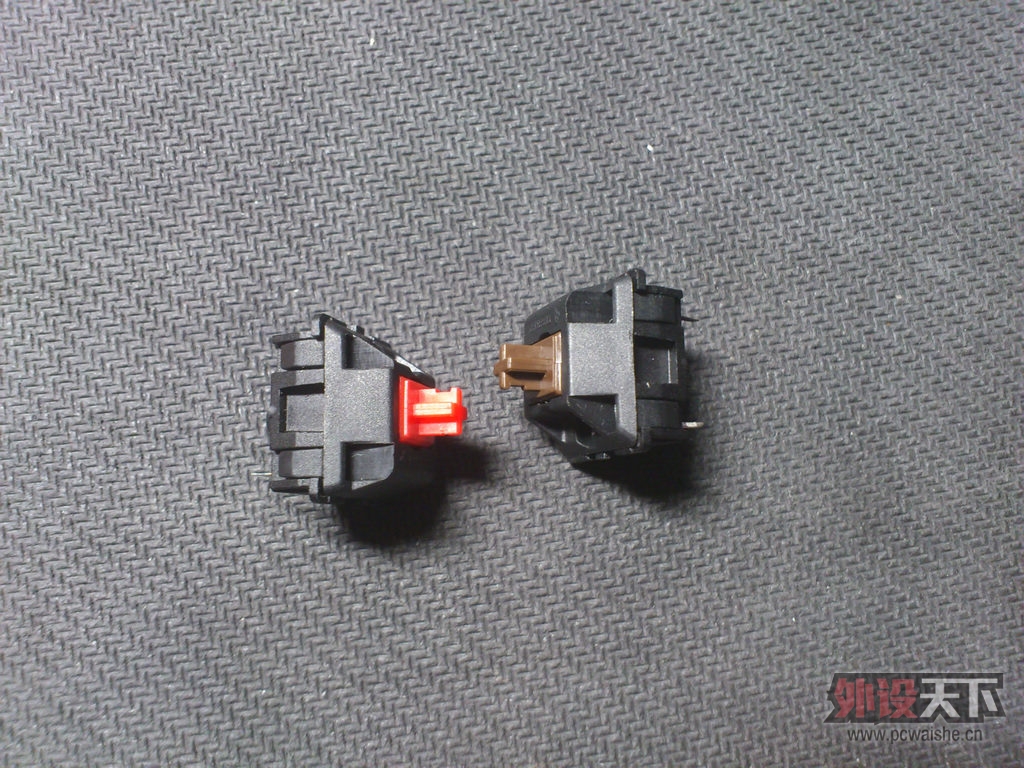

不过MX轴这个缺口有什么用呢?

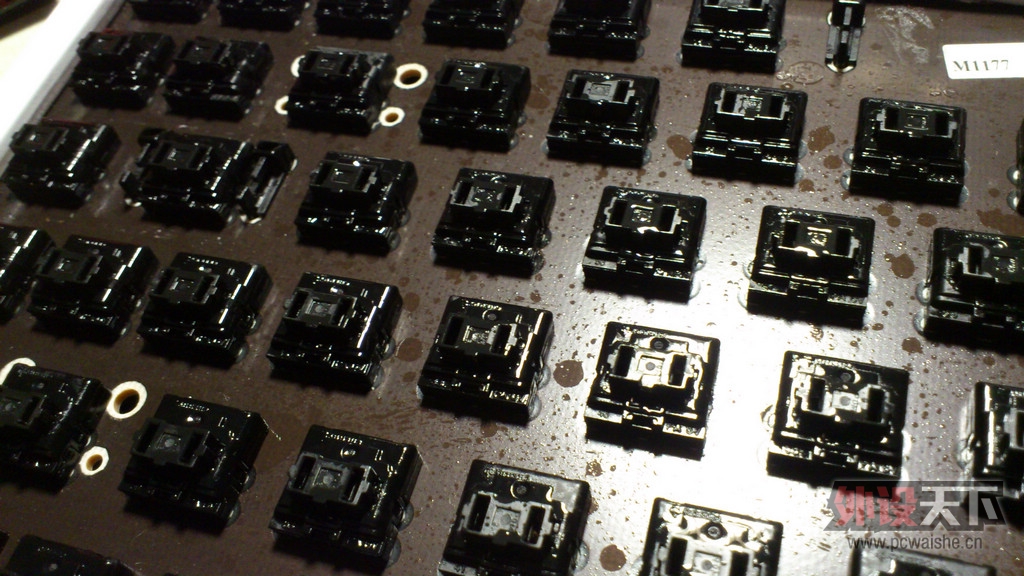

可能很多人在淘宝上买过YLJ的4100或者4125,可能看上去很新而手感却很涩,按下去都困难,但是喷点润滑油之后手感会有很大的飞跃.
喷过油之后,用一段时间就不涩了.
另外提供一些ML和MX轴的参数信息,CHERRY官网上也下载的,有兴趣的可以看看.
