DIY CHERRY MX黑轴鼠标

chzhq

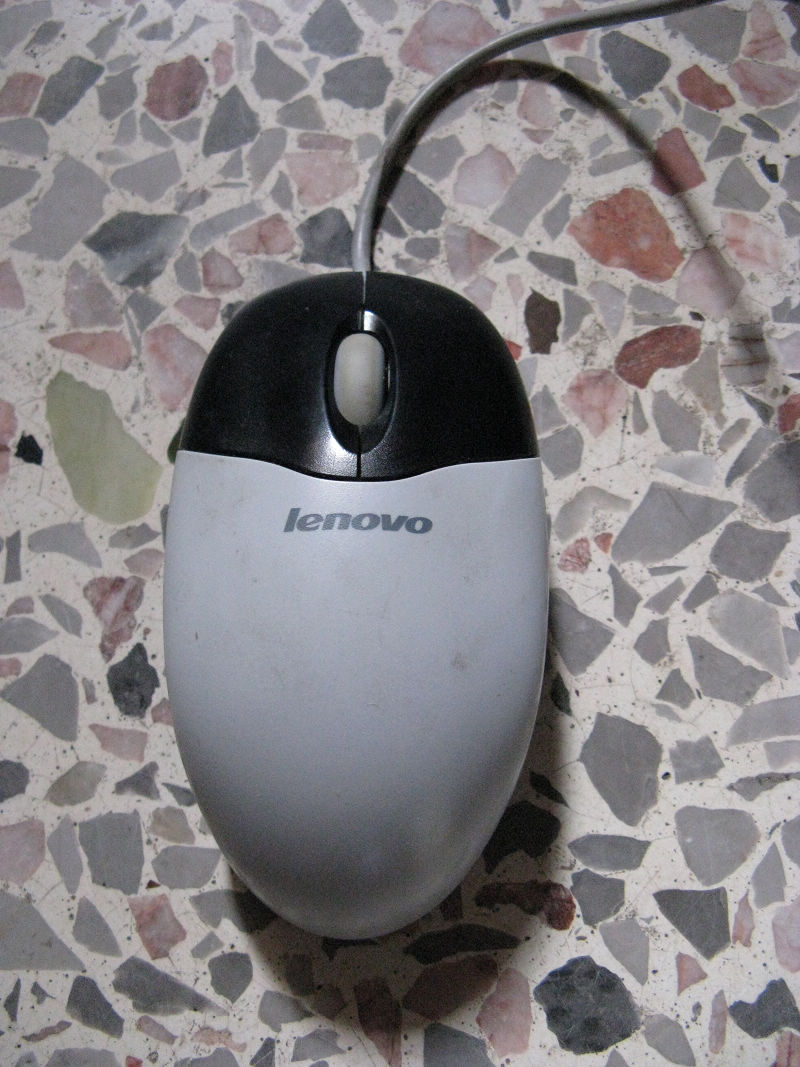

     这只鼠标是罗技为联想代工生产的，属于四年前我的第一部电脑，去年那部联想被我便宜出售了，而这只鼠标因为左键双击故障成了我第一部电脑的留念，更换鼠标微动对我来说并不是很困难，主要是手边有不少新款鼠标在交替使用，所以维修这样一只鸡肋型收藏品实在兴趣缺缺...由来只有新人笑，有谁听到旧人哭...

     我是去年经过朋友的引诱才开始对机械键盘感兴趣的，当初看着朋友拿着个老古董似的G80-3000满脸陶醉状的向我洗脑，看着他暗爽到内伤的欠揍表情我以为他病了，或是准备等待他的下一句台词开口向我借钱。

     在朋友那里接触了机械键盘，继而在网上论坛中了解机械键盘的前世今生正传与八卦，然后陆陆续续收了一些有特色的机械键盘，花花绿绿的票子换回了黑白茶青的cherry这样折腾操练了不少时日，说实话机械键盘的手感至少在持久性上会好过薄膜不少，但薄膜键盘的多功能方面，外观设计又比机械键盘来的精彩，这是两种特色的东西谁也无法取代谁，键盘只是个工具并不会因为有了高档货而令你的游戏工作水准发生天翻地覆的改变，就如同庖丁拿把水果刀一样能解牛，而普通人即使拿把手术刀也解不了牛还有可能割伤自己的手。

      如今的外设论坛攀比炫耀之风严重，动不动就是鼓吹一步到位上红轴败静电，商家努力灌输洗脑，买家狂热追捧烧钱，一个愿打一个愿挨这也无可厚非，我只是觉得适合自己的外设才是最好的，这无关于价格与品牌，机械与薄膜，手感是种相当主观的感受，既可独树一帜，何须随波逐浪。

      CHERRY机械键盘使用的MX switch主要分为黑白茶青红几种特色轴，属于CHERRY非常经典出色的一个微动系列，MX轴使用的是黄金触点设计，这样的处理工艺使得触点耐磨损不易氧化，信号传输性能强大。德国人那种精益求精的品质追求精密的机械结构及合理的设计装配，使MX轴手感持久度寿命耐用度都达到薄膜键盘望尘莫及的水准，以单键敲击次数来计算的话，分别是青轴2000万次、茶轴5000万次、黑轴5-6000万次、白轴2000万次，有效触发键程：黑轴是1.5mm，茶轴是2mm，白轴2.2mm，青轴是2.4mm；这一次我准备将鼠标微动换成MX机械轴，所以选择了触发行程最短的黑轴。

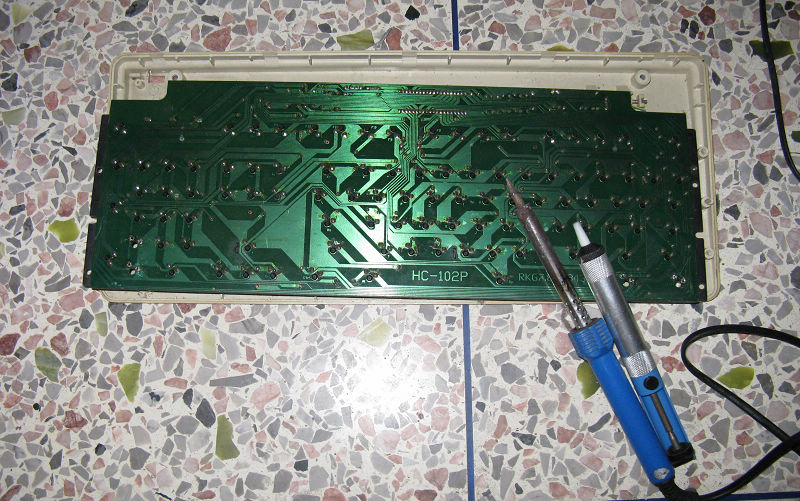

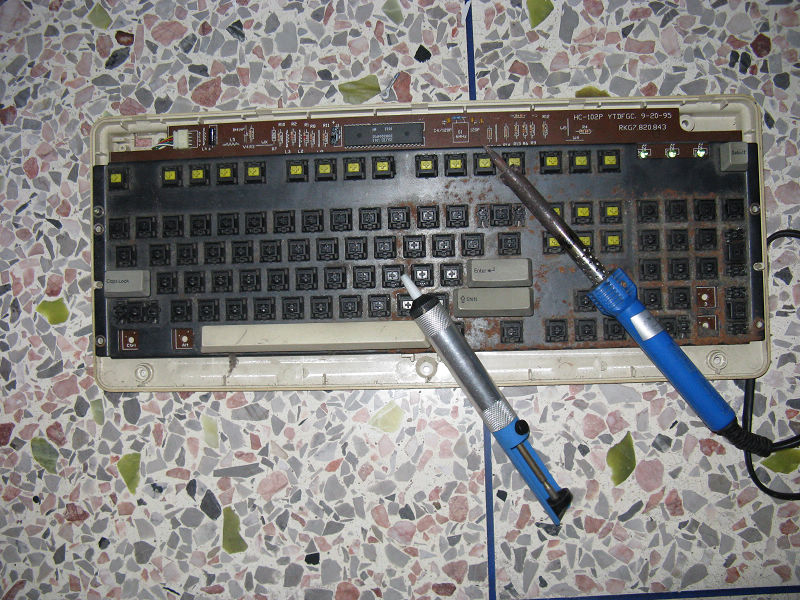

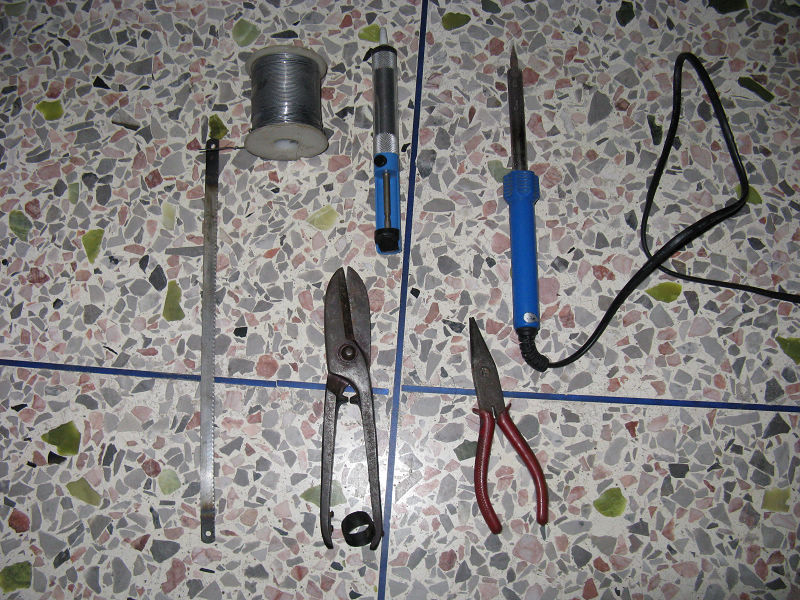

     CHERRY黑轴取自一把故障键盘，那次在淘宝上从一个上海外设坛友手里花130包快买下七把机械键盘有好有坏，成了我DIY机械键盘的后勤保障，一把电烙铁一只吸锡器很容易就从键盘上拆下两个MX轴。

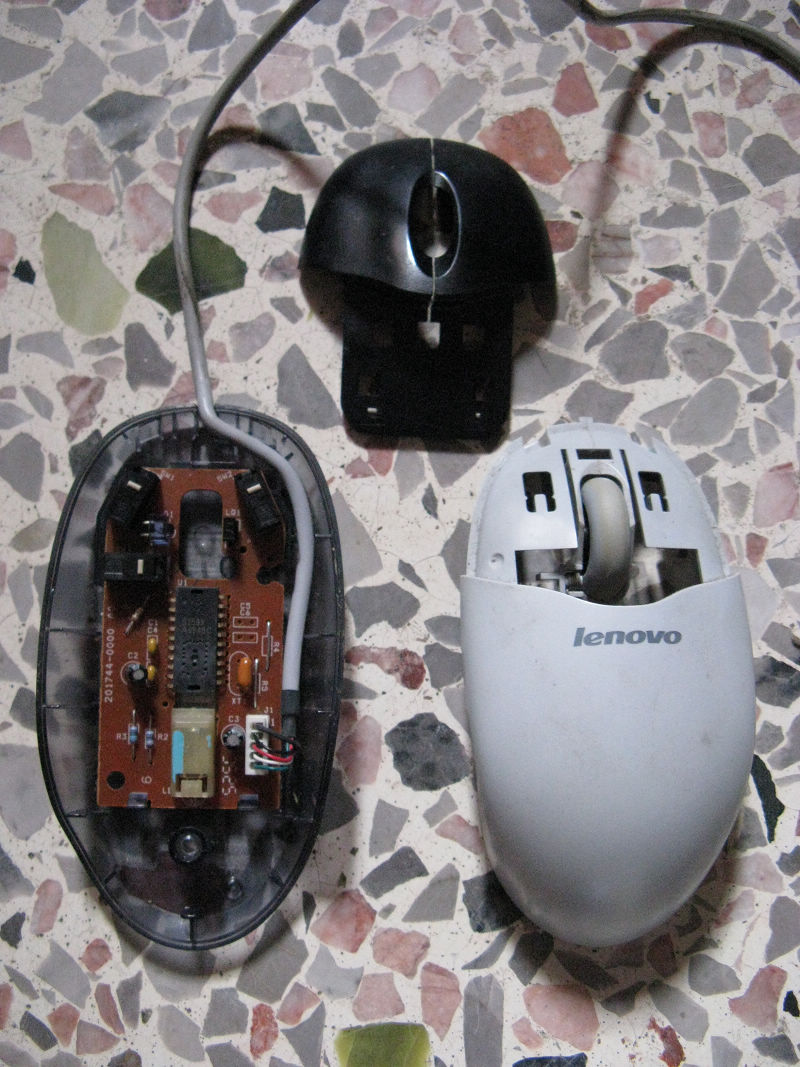

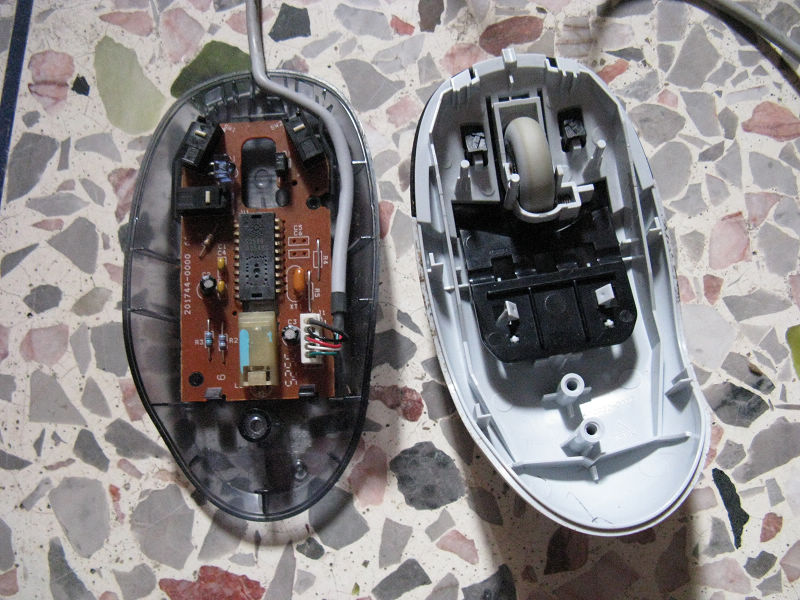

     鼠标后部只有一颗螺丝，拧开螺丝打开鼠标外壳。

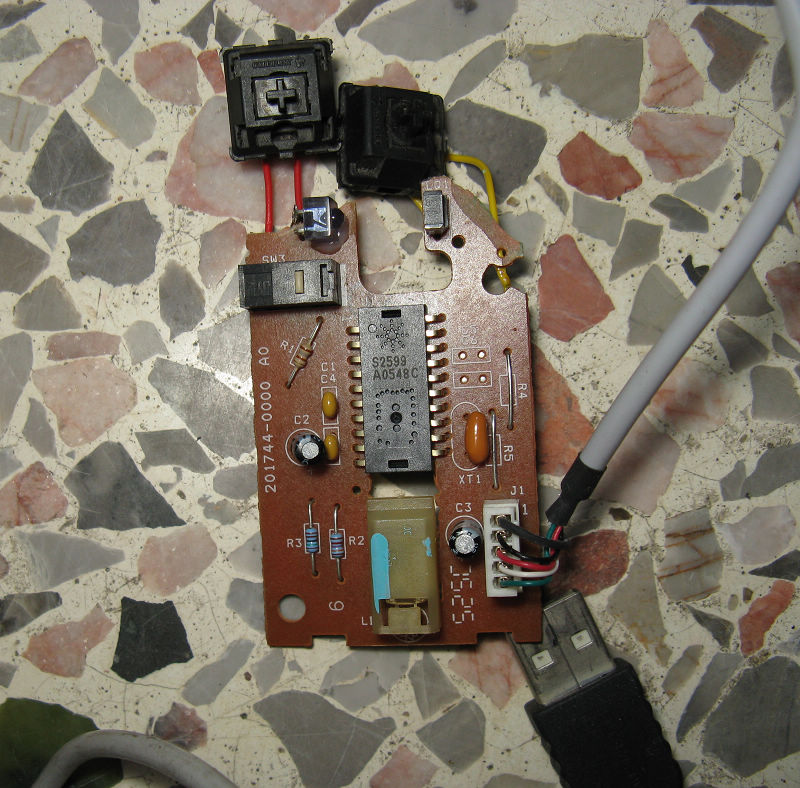

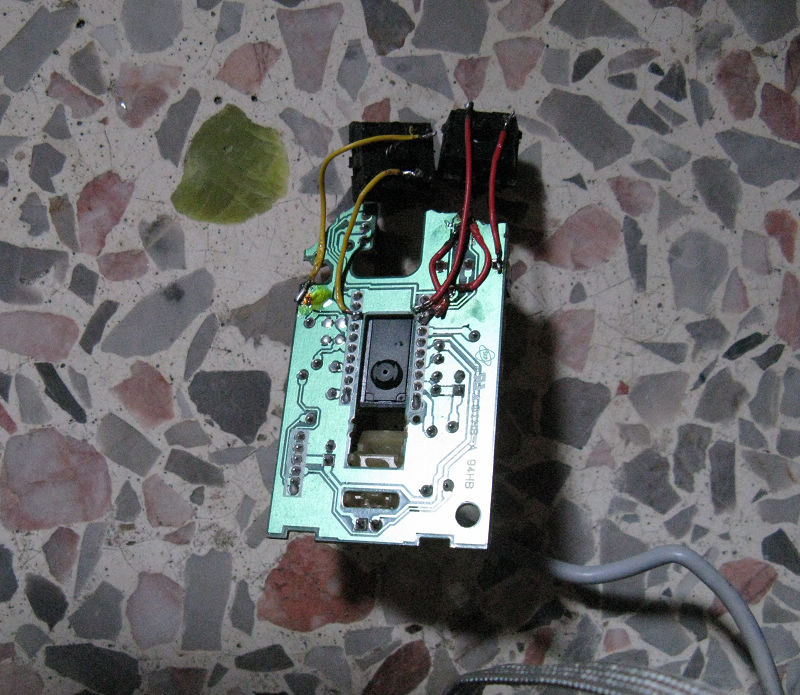

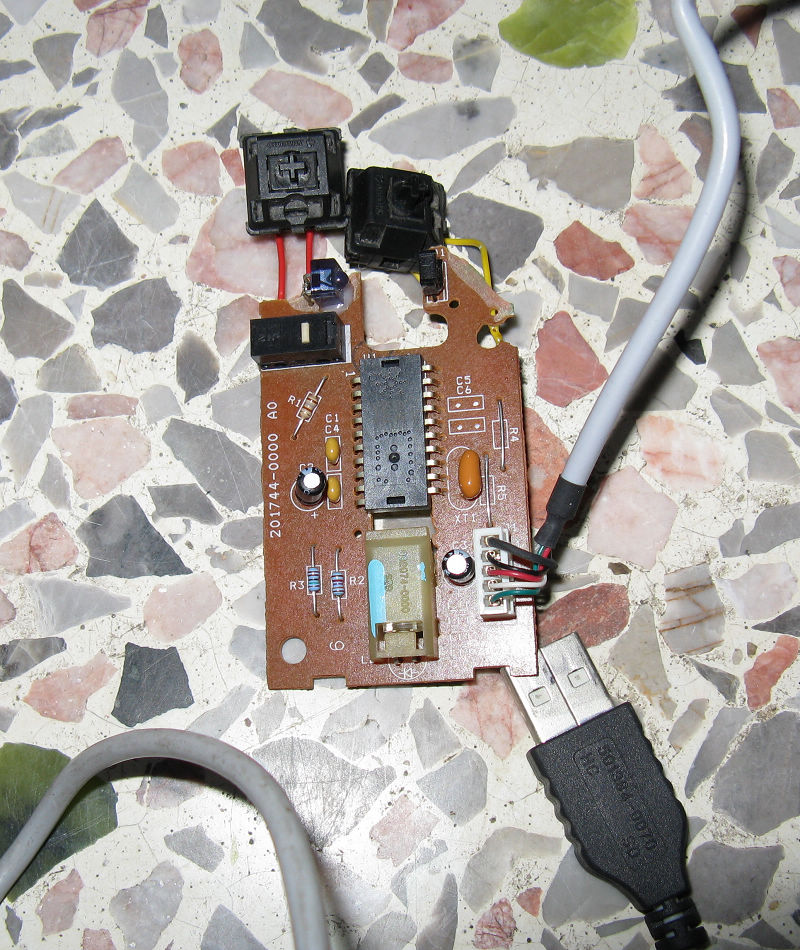

     将鼠标电路板上的微动部分整个锯断，因为MX轴远比微动的体积巨大，不去除微动部分就找不到MX的寄居之所，因为锯条太钝锯得太慢，我用了铁皮剪剪断微动部分，结果将滚轮信号发射二极管引线电路剪断，害的我利用飞线重新焊接好连线。将MX轴的两个引脚使用细电线焊接在鼠标电路板微动引脚部分，因为微动只是起到触发作用，所以无须区分引脚焊接。



     然后将鼠标底板内的一些塑料格栅拆掉才能将MX轴放置在鼠标之内，我使用热熔胶将MX轴粘在鼠标内部，第一次实验就不讲求美观了，没有精工细作谁知道能不能成功，然后我遇到了一个几乎令此次改装失败的问题，放置了MX轴之后的高度令鼠标上盖无法盖上，鼠标上盖有滚轮组件，本来准备去除上盖按键部分改成两个键帽代替，又因为两个键帽之间的宽度不足以放置滚轮组件而放弃设想，然后我就将这一堆半成品放置在工具箱里准备放弃这次改装。

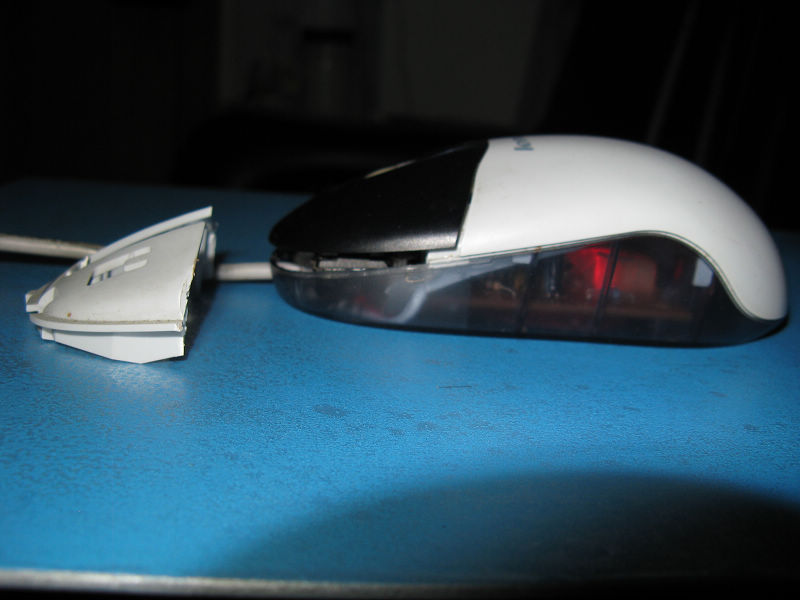

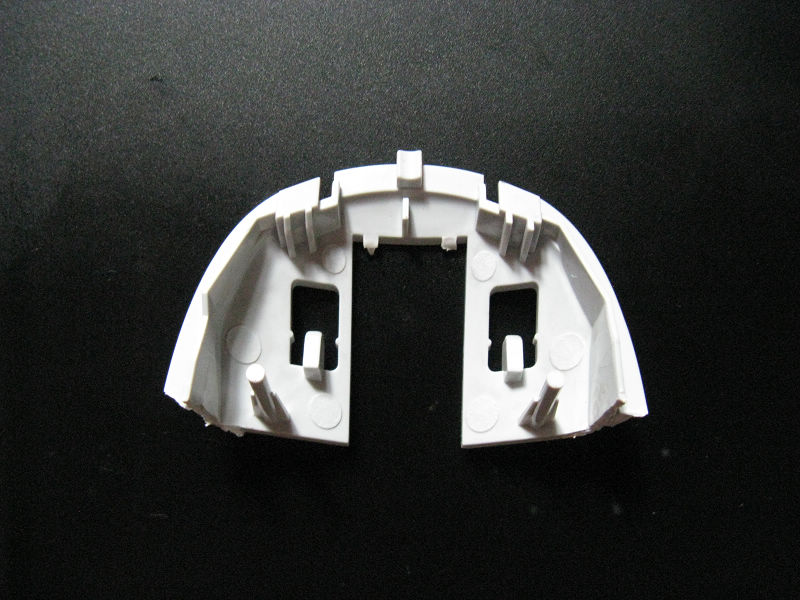

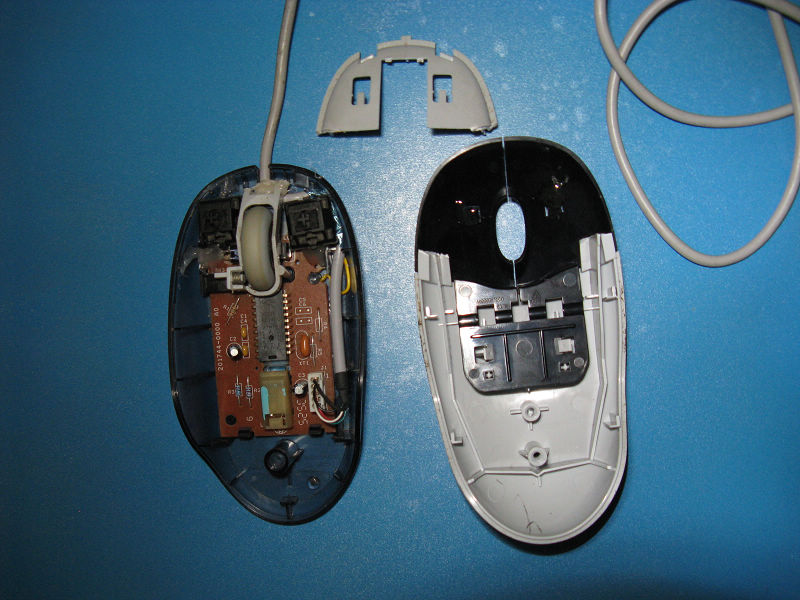

     大概过了一个星期，我打开工具箱时看见我第一台电脑的纪念鼠标像废品一样的惨状还是感觉不甘心，再次拿起鼠标外壳仔细思考解决办法，一阵测量计算之后终于让我想到了出路，鼠标上盖分为黑色按键部分和白色外壳固定部分，正是因为外壳前段固定部分的厚度而使鼠标上盖无法盖上，我又使用铁皮剪将上盖前端白色固定部分剪掉，而固定在上面的滚轮组件也被我剪了下来使用AB胶固定在鼠标下盖上，并调试好角度使之正常灵活工作。没有了白色前端上盖终于可以和底板紧密结合了。

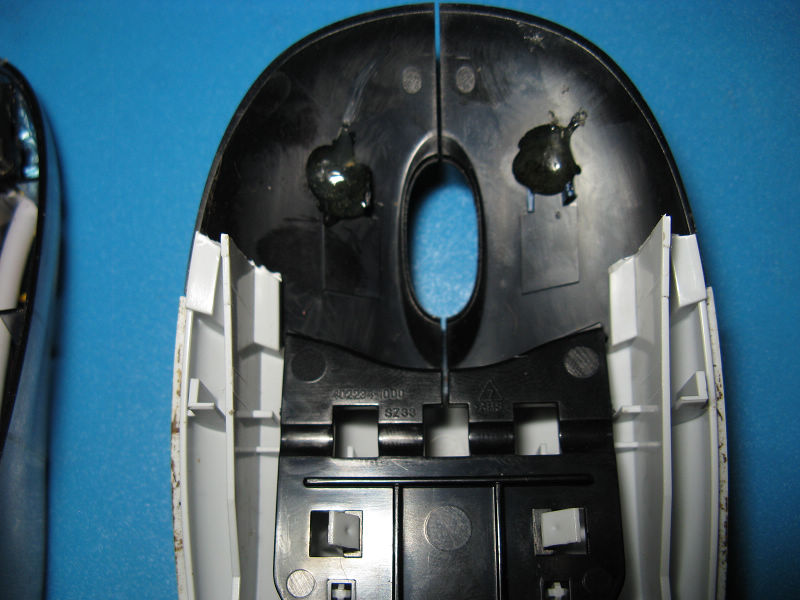

     接下来就是解决触发按键的问题了，原先黑色按键部分内部有一个凸起方块刚好置于鼠标微动之上用于手指毫厘之间触发微动工作，现在换上MX轴也因为高度问题需要剪断两个凸起方块，然后我在按键黑色上盖后部使用热溶胶来调整与MX轴之间的距离，因为剪除了前端白色固定部分，使得黑色按键部分上下自由行程加大，这样调整好按键上盖与MX轴间距之后很容易触发按键。

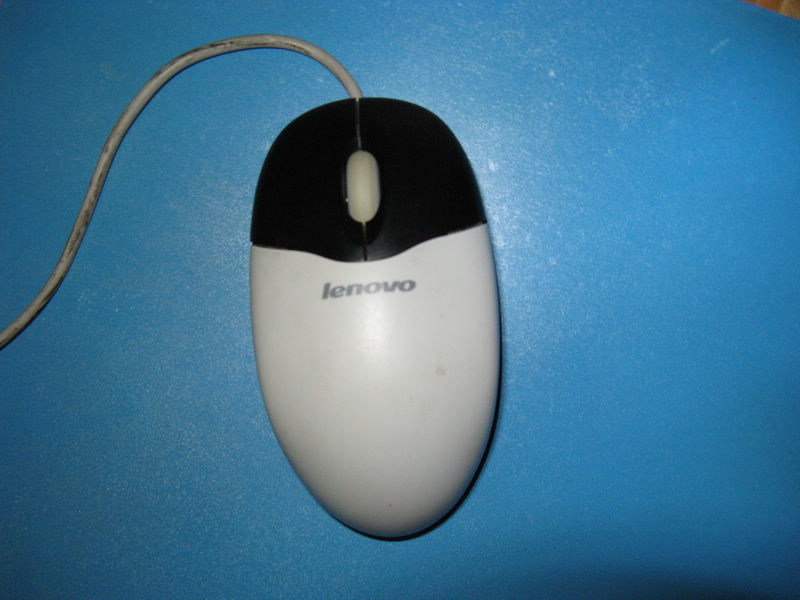

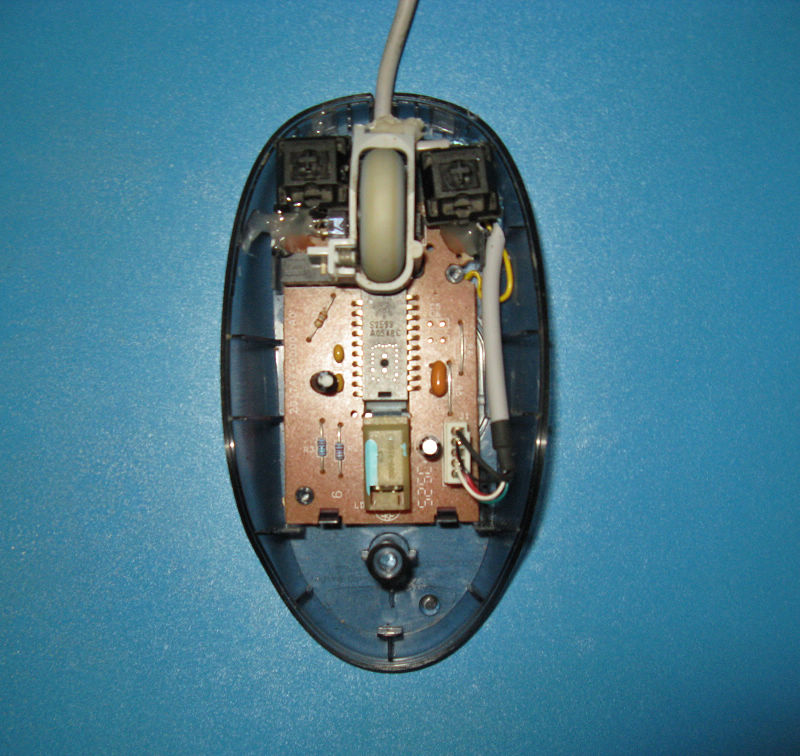

   终于大功告成，装好鼠标恢复原状，虽然还是那副丑丑臭臭的外表，但用了心换了芯的老古董开始有了新生命新感觉，接电脑测试一切正常使用，但是因为使用了键盘MX黑轴所以按键时没有段落感也没有触发的声音，按键相当轻松灵活，这种悄无声息的操作可能那些夜晚害怕吵醒旁人的家伙会钟爱有加，而我终于完成了一件想象中的DIY作品，让第一部电脑的弃儿变成我的第一只“机械式”鼠标，虽然改装麻烦但心里还是暗爽到内伤。

the17

我靠兰州人才，使用感受咋样

sls_1320

转载的吧？我在太平洋看过原文

chzhq

转载的吧？我在太平洋看过原文
sls_1320 发表于 2009-7-30 15:43

看我的签名图片就知道，我的DIY贴一般都发在太平洋了{:1_003:}

chzhq

我靠兰州人才，使用感受咋样
the17 发表于 2009-7-30 15:34

我不是兰州的，使用起来一切正常{:1_004:}

zach9999

哥实习中没法给你加分，好文，支持DIY心得。话说LZ很有新意，呵呵

zoofzc

楼主牛B，以后我搞个日本欧姆龙键盘

我在马路边

人才

xln1120

这个改造也忒强了

chzhq

我是觉得如果CHERRY自己或是别的机械键盘厂商能够设计一款使用MX轴作为微动的纪念版鼠标，鼠标按键部分设计成两个键帽，那样的产品一定会有爱好者买单。
