谁说Sidewinder X8必须用松下微动？我非要给他换成欧姆龙！！！【已上图···】

wwq5536

上图！

由于在青岛电子市场没有买到欧姆龙微动，所以把IE的侧键微动换下来，突然发现IE侧键的手感大大提升，不再松垮！值得庆贺！！！

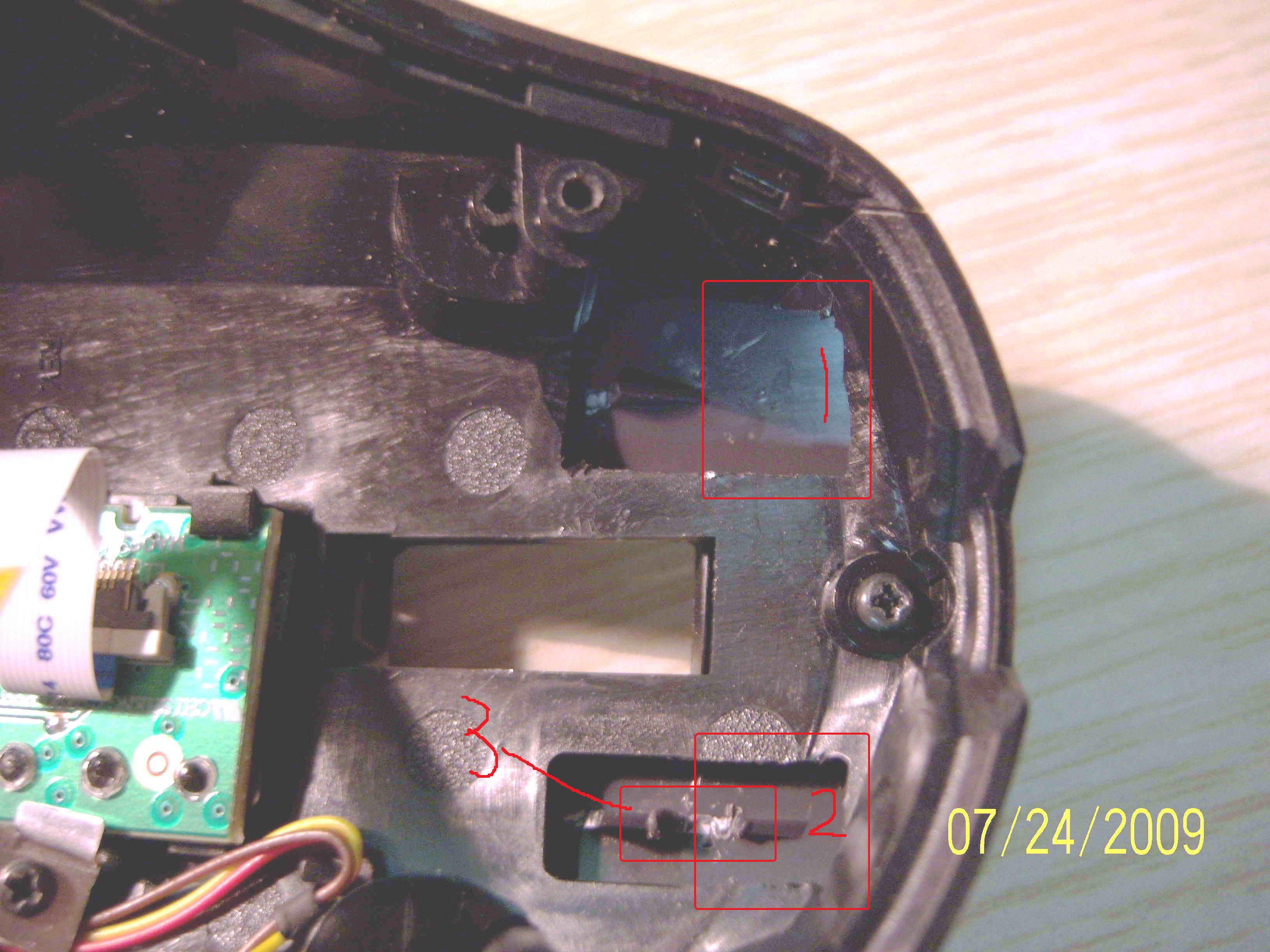

⑴和⑵是抠出来的大小，本来只能容纳松下小方的大小（红框左边界为原始大小的位置）。⑶处没必要。瞎弄的。
而且⑴处貌似没必要扣那么大，因为下图提到的⑸处其实是把这个框的最左边扣大来放置欧姆龙长方形的外形。

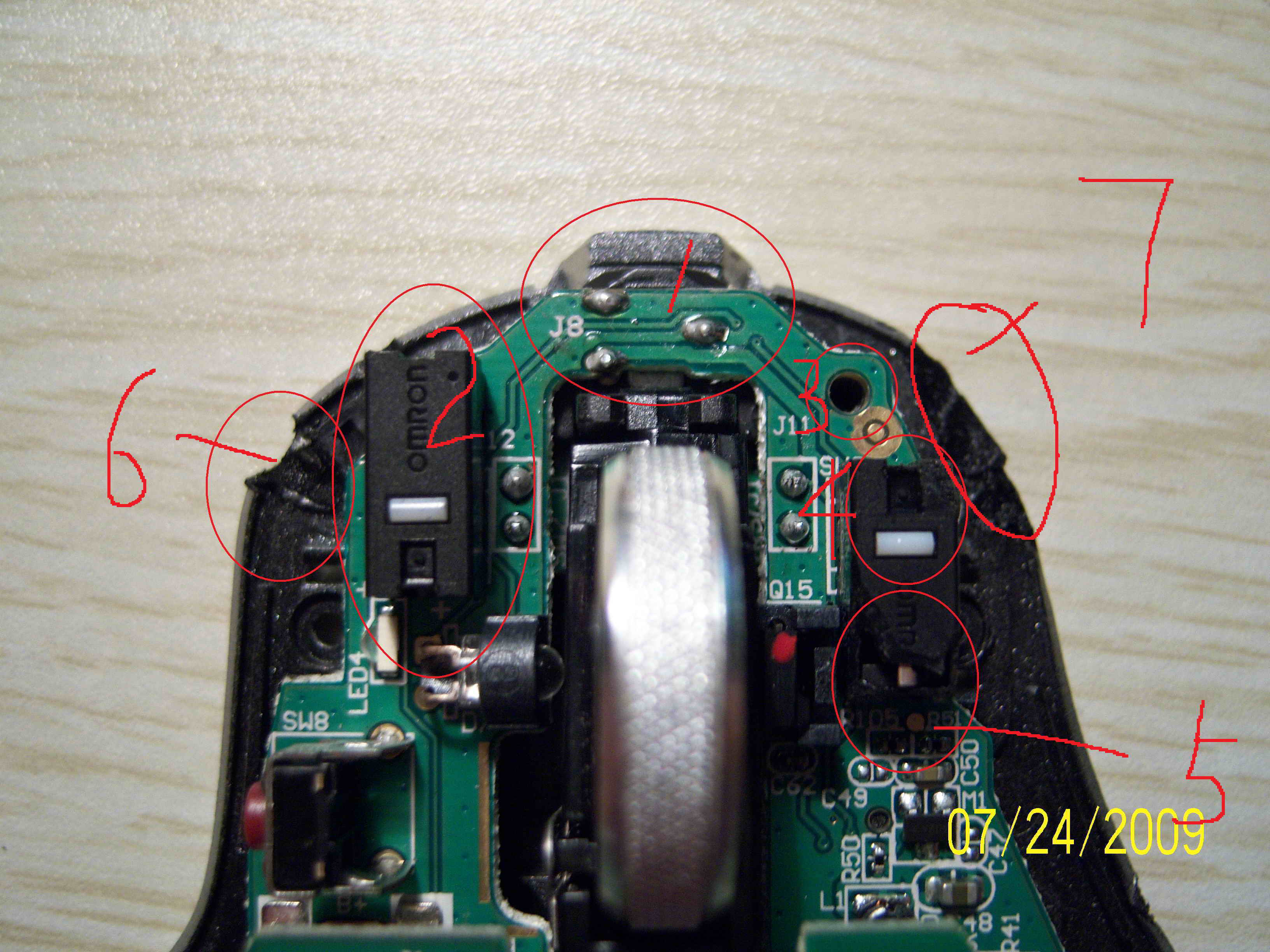

⑴需说明，即使把最后一款电路板的所有螺丝都拆下，此电路板依然无法拆下，就是因为⑴反面的充电连接线和电路板是焊在一起的。（下面有用）
⑵欧姆龙微动要倒置，就是说带有"OMRON"字样的朝上。并且把"OMRON"字样反面的阵脚要掰掉，不然装不上！（此针脚只起固定作用，没有电路里的实际用途。而且松下微动只有2个阵脚所以要掰掉）
⑶由于⑴的缘故，所以⑶处的螺丝要不要都无所谓，建议要着吧，我是懒得装上了。（⑵中"OMRON"字样的反面与⑶对称的位置有一个螺丝，需拆除）
⑷处为欧姆龙的右上角，需要用烙铁烫掉一个角，然后再用刀片刮平，具体刮除高度需自己体会。
⑸这个说来话长，本来想和左键微动一样倒置，可是这里实在太高，如⑷中所说右上角高，需要抹掉，于是磨了很大地方，依然高，后来发现正着放是可以的，也就是说这个地方完全不需要处理，也正因为如此，上图⑴处要扣的其实是这个框的左边，而不是右边。。。。PS：右键的欧姆龙不成样子了，但是完全不影响手感！！！
⑹和⑺是因为⑴是焊着的缘故，无法拆卸，操作空间较小，导致的失误……反正用的时候看不到，大家凑合看，我的是工包我才敢拆开的，而且弄花了我也不在乎，我是实用派！

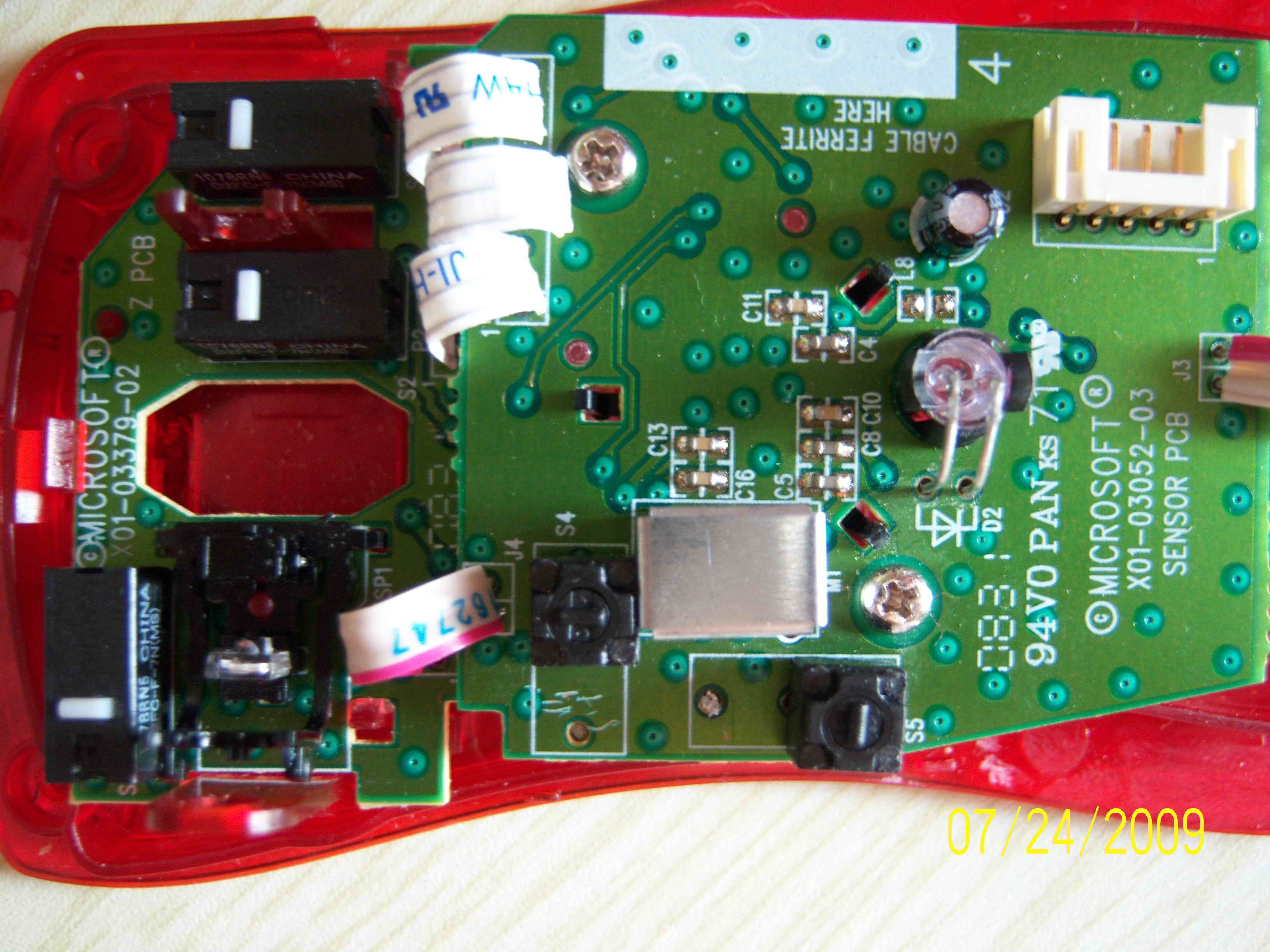

我感觉这次DIY很成功也很失败。成功：X8成功换成欧姆龙了；失败：并不是因为我把X8弄花了，而是我把IE弄残了，而这个并不是侧键微动，而是1图所看到的最上面的3*3=9条排线全断了。


看来要飞线了，希望可以修好，实在不行就再入个IE。哎，连锁反应啊！！！！

wwq5536

自沙，正在想X3也换成欧姆龙的问题，可是貌似螺丝是问题所以没法换~而X8就没有螺丝的问题。

reg-neo

WMO让我换欧姆龙后手感变得怪怪的了

X8还是等松下自己废了再换吧

nano2

为什么换啊、、、

licsrui

{:1_100:}

jim12345112

不知道手感方面有没有什么变化没。。期待LZ上图

sr900

来看图的，如果方便的话也改改

whc6666

支持DIY。。。。。。

wwq5536

先回复LS的XD，不好弄的

wwq5536

已上图！！期待加分，哇哈哈！
