本人使用键盘实在过于暴力，在日夜无尽的鞭笞中与持久的摔打中终于将键盘左方位的ALT键给脱位了，导致接触不良时灵时不灵。狠下心，为大家做一次半专业化的现场拆解，内容稍微有些血腥场面，请不满十八岁的小盆友们不要熬夜早点睡觉，或者在家长指引下观看，谢谢。



拆解之前，先来看看这款太豪猎杀7D的属性，别认为这个是网吧装备吗，此乃台制APC轴机械键盘来着。如果说cherry键盘如同苹果，那么这款键盘就像诺基亚一般，没有华丽的外装和远传的名声，但是至少对我本人的感觉上来说比较靠谱。使用了大半年，先谈谈俺对7D键盘所见感觉：


①        造型
采用传统的“诺基亚”，哦不，是Windows标准键盘造型，本人无论对80%或是100%都并不计较，基本上是唯物主义者，即使别人说俺这款键盘再丑我也不会太在意，华丽的外观对于机械键盘来说都是飘渺虚无的外衣而已。

②        键轴
APC轴与cherry轴在键轴稳固方面稍胜一筹，但是手感却比较模糊，没cherry那样能以颜色一个个辨别用途，双层键程让人无法感觉是专门用来游戏还是码字，但是却都能胜任，当时我入手就是为了换一下手感。

③        性能
不需要其他”键盘安卓”那么多多媒体设置，7D直接用clicker驱动搞定，样，其改键驱动可以直指迪魔GA9的了，价格上可是两大异啊。游戏方面，轴的手感比较适合新鲜感的玩家们，特别是八爪鱼键帽比较有爱。

④        耐性
在本人的暴孽之下终于也要来维修了（宿舍的桌面太小，键盘和鼠标都很容易掉）….不过，使用大半年以来只摔坏了ALT键，其耐摔耐磨这点还是挺靠得住的，这与Nokia有着异曲同工之妙。



开始拆解：

---

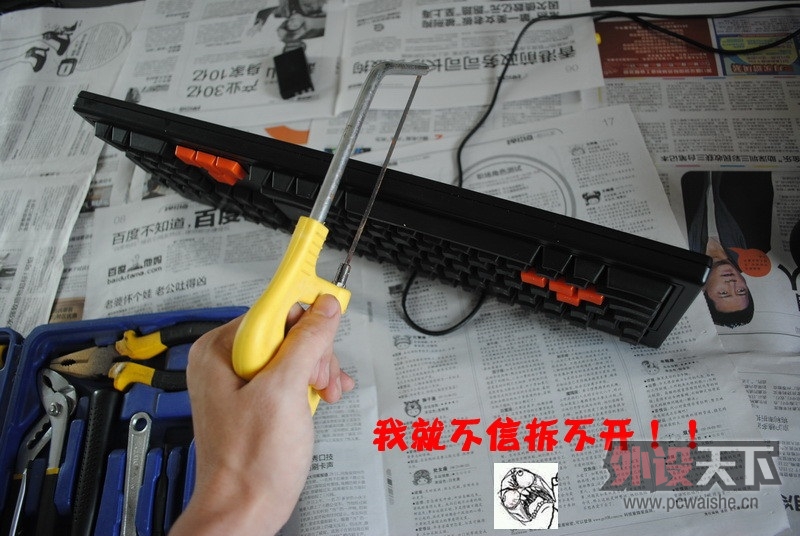

好吧，时光倒流回来拆解现场

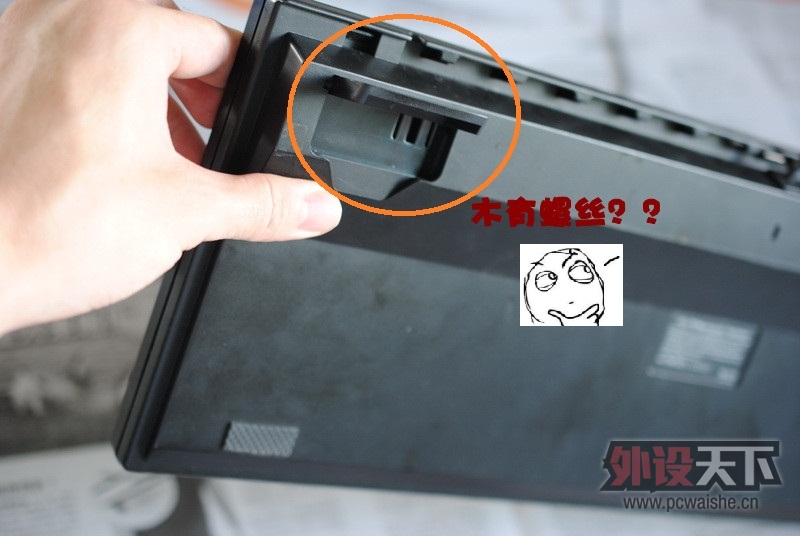

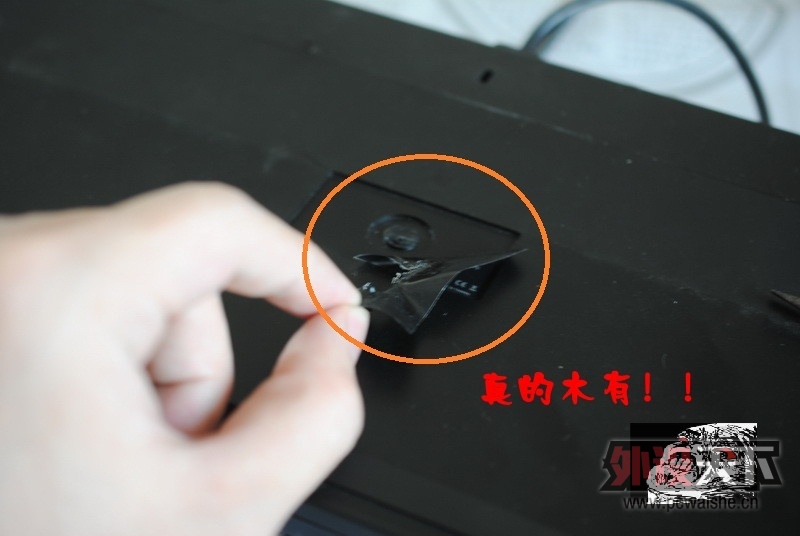

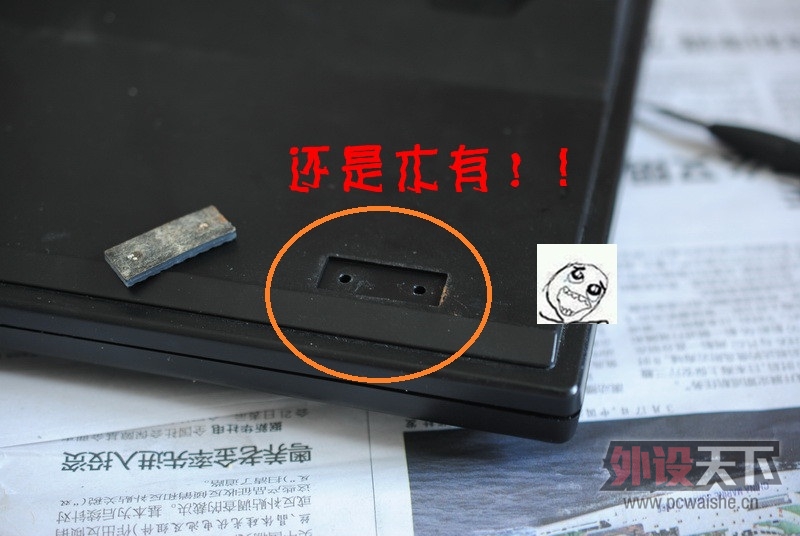

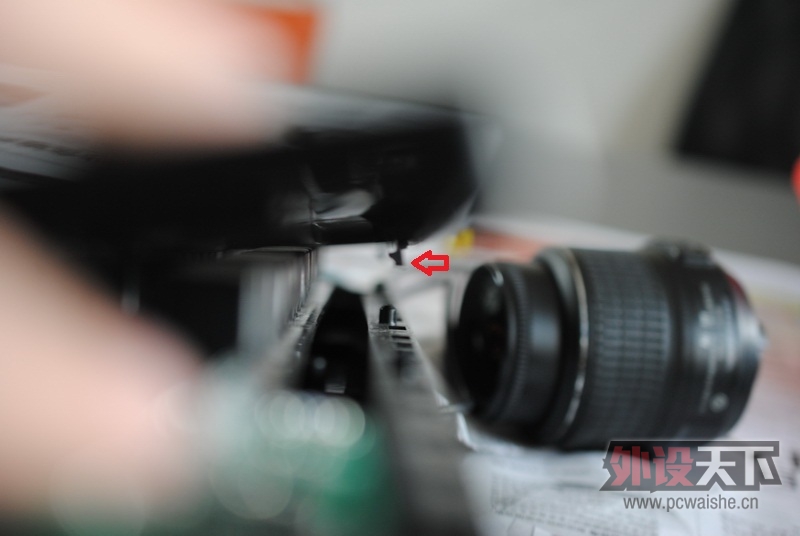

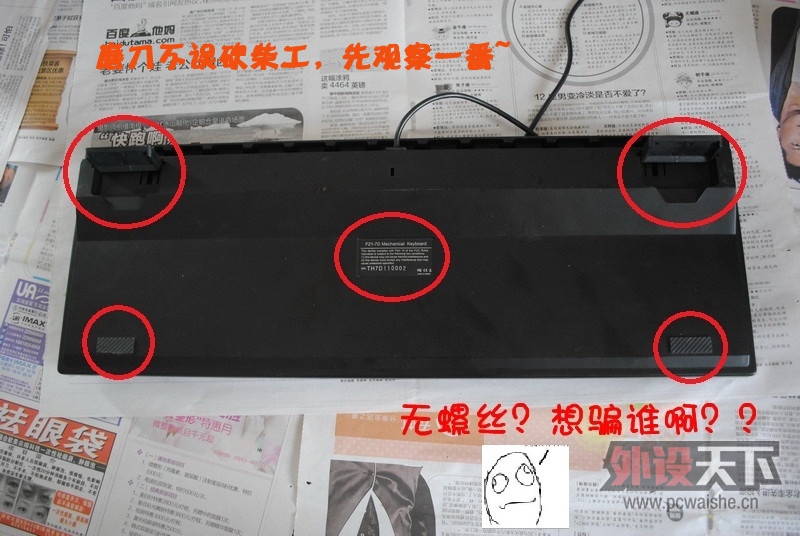

前面失态了，按照俺的分析此键盘果然还是无螺丝设计。再细心找一下，此题还是可解的。有图中可发现凹槽的两边有这中固定的东西挂钩着，不仔细看还以为是一体式的。

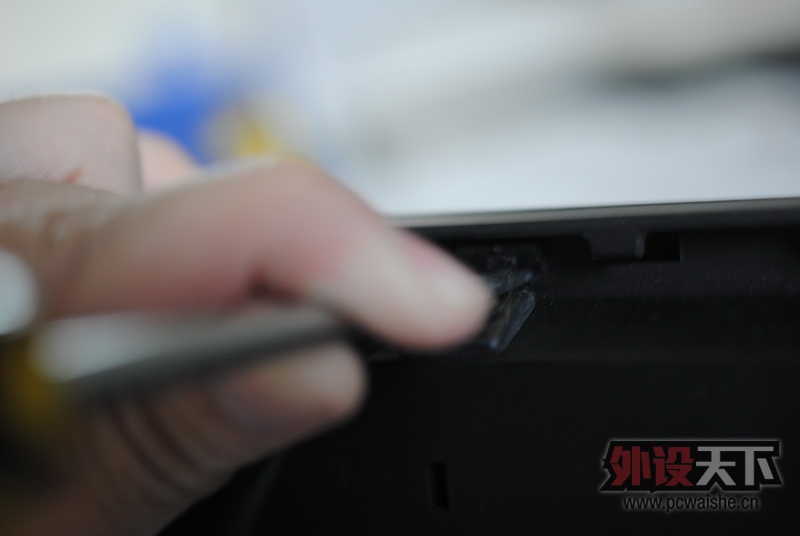

只需要一把一字螺丝刀，再使用蛮力，“咔擦”，实在太牢实了 • • • • • 掰开这玩意用了半个钟有余。这种无螺丝设计运用在机械键盘上我记得和cherry G3000        的差不多，美观与稳固性都挺不错，就是拆的时候没点手巧真的很不方便。

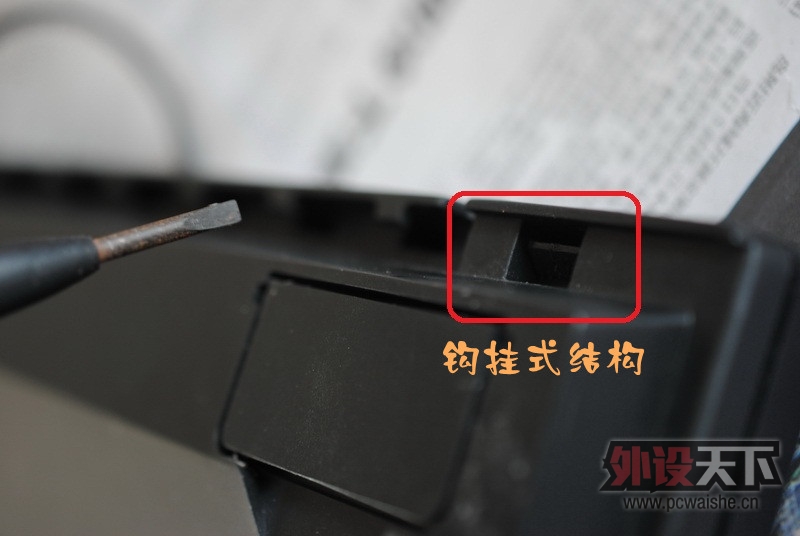

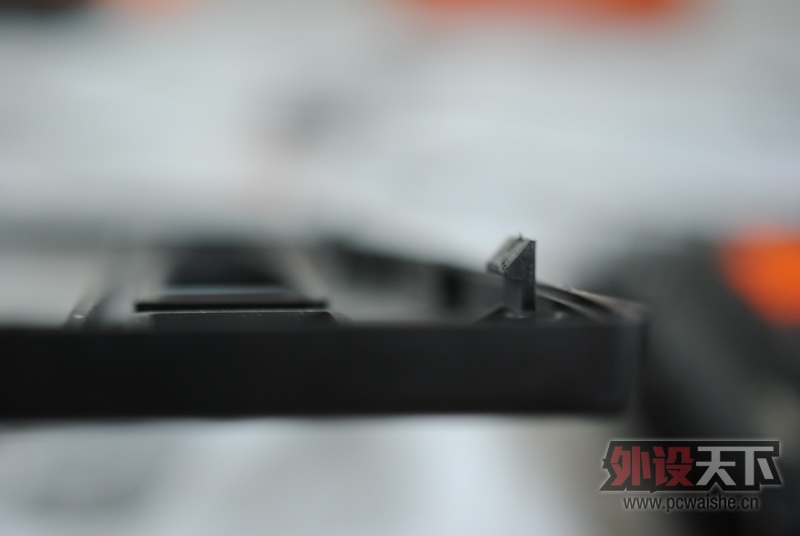

挂钩式的半箭头设置，这就是打不开的“罪魁祸首”。虽说不是螺丝封闭，但在稳固方面绝对不差于前者，不然也用不上拆个上盖花了大半个钟。

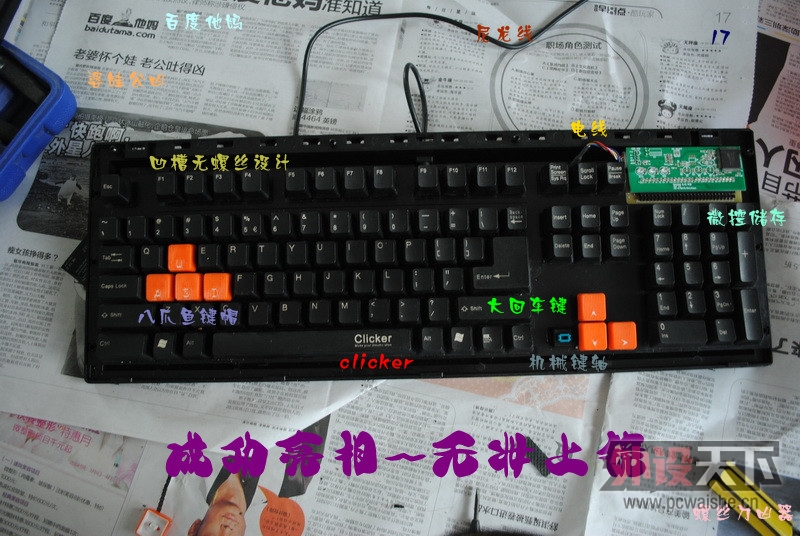

无上盖亮相，此款太豪键盘没有钢板让人小为失望，但是在重量方面却与其他带钢板键盘的有过而无不及，说明在胶板密度方面大作

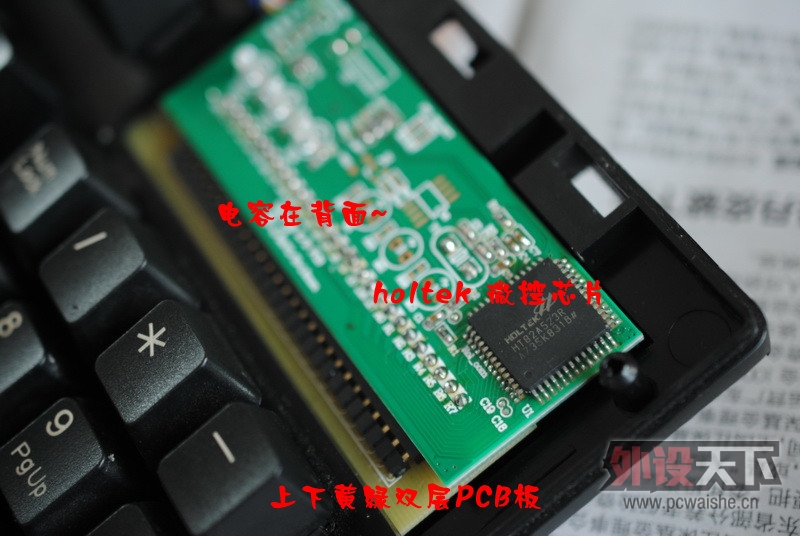

瞧主控板，看不见电容？双层PCB板将电容全藏在背面有木有啊亲~，再看看微控芯片用的是holtek和泰的，经常能在机械键盘上都看到它，猿粪不错。



与cherryMX轴的十字死光不同，大口槽般的太豪APC轴在轴上的“染色体”比较多，这种键轴的特点就是轴心的稳固不容易扭曲，相对来说比cherry轴更耐用，但是手感不十分明显，也许是键程问题的影响。

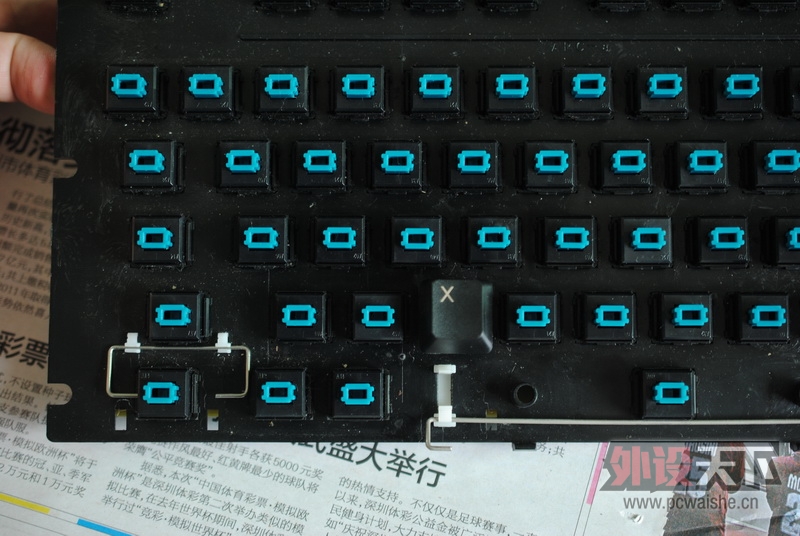

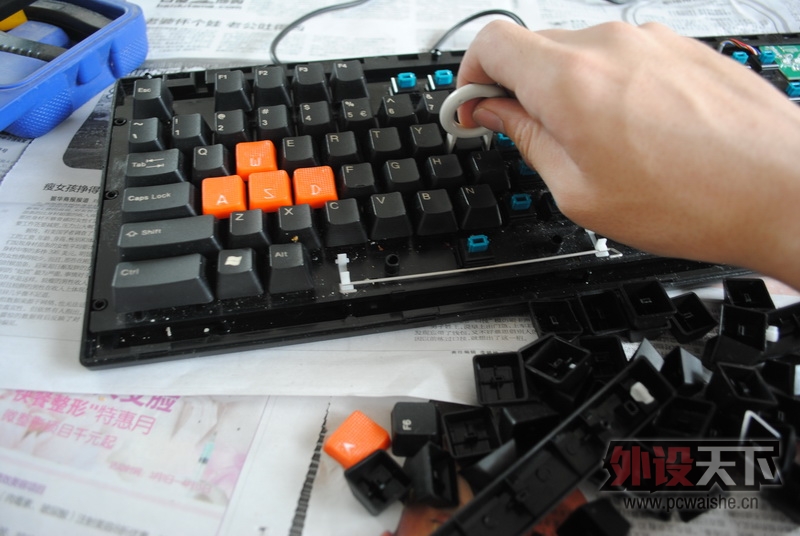

再此友情提示一下，拆解键盘之前记得先把键帽除去，不然像俺这样很容易将键轴拔坏，必须要用底板压住才能顺利地把键帽扒下来。

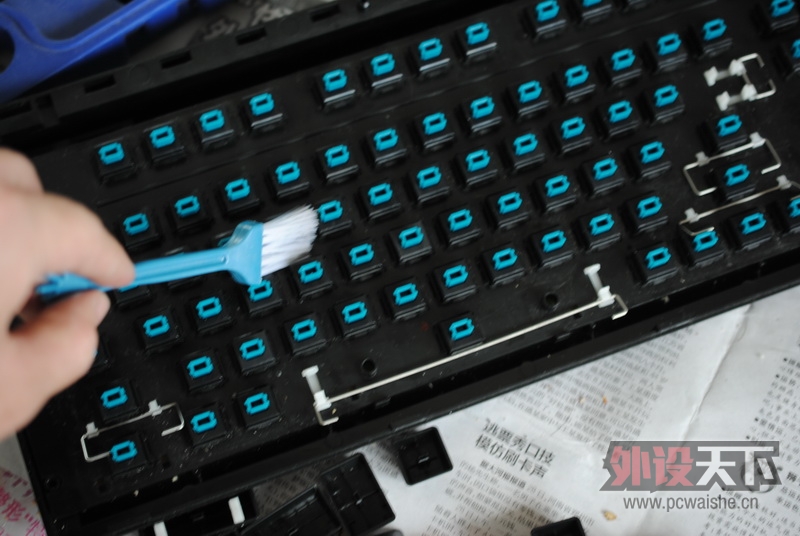

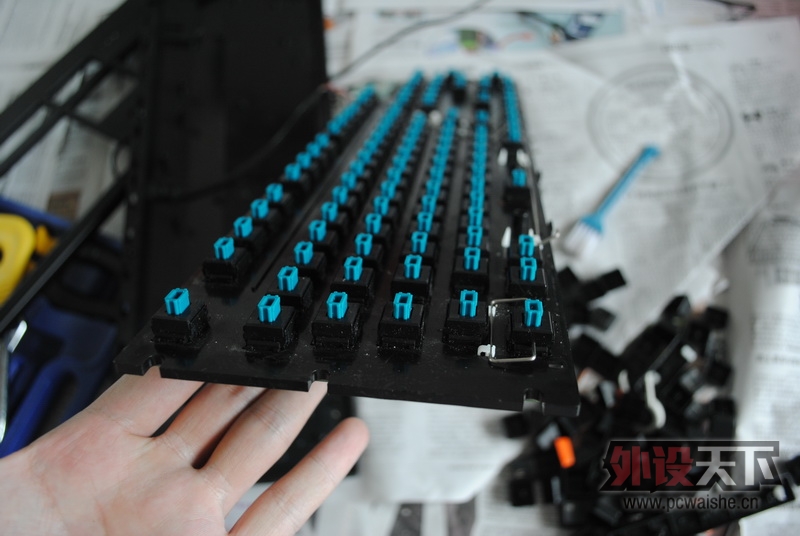

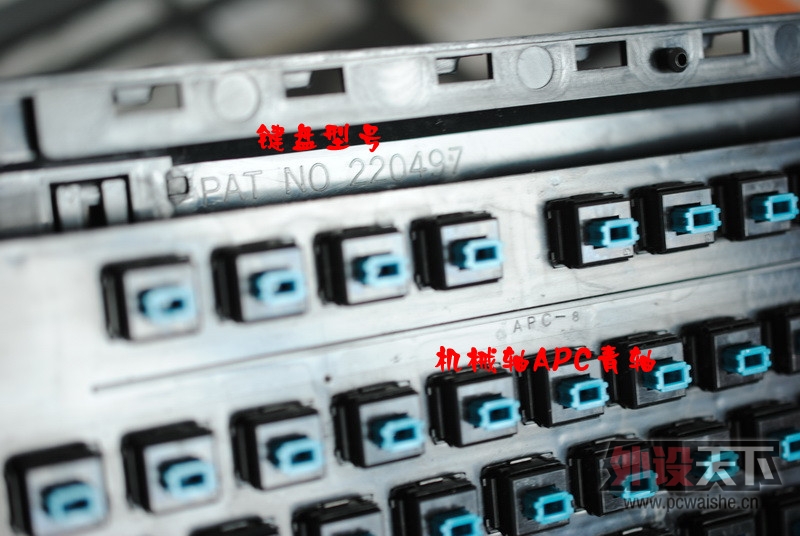

小心翼翼地废了九虎二牛之力，终于把所有的都扒下来了，键帽脱离完成。经常听人说，mx青是cherry轴中最复杂的，咱们ALPS中的顶级键轴也不赖，双重键程有木有见过？



太豪的APC青轴，与常用的cherry青轴手感大有不同，其中一个最大的特点就是它有两层键程的双手感，个人判定是类cherry的先茶（2mm）后黑（1mm）。



键轴的起位比较高，每个键盘区域都有像这样的两个出水孔，能起到防水功能。问题都说的全盘无螺丝设计了，水应该从哪里出来~~等蒸发好了。。

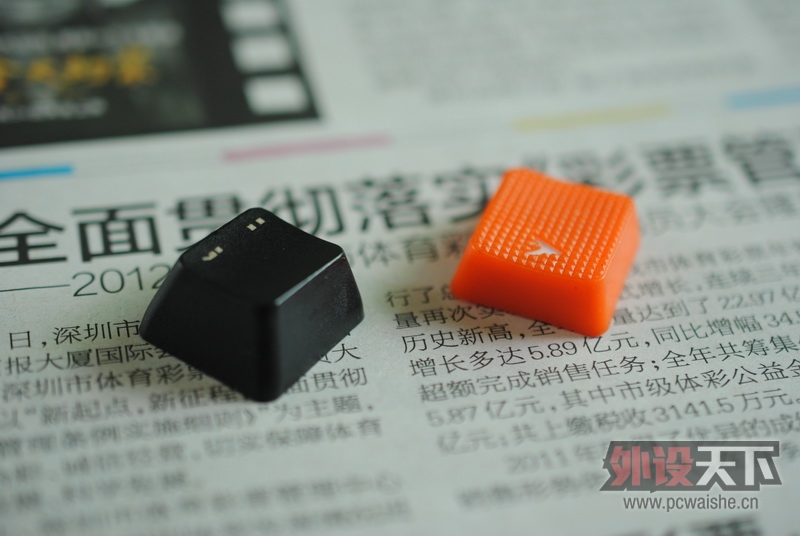

看看右边那颗独特的键帽（方向键的），双料塑胶的八爪鱼，之前也在论坛晒过的~其摩擦属性和防打滑才真的称得上是游戏键帽，玩fps游戏必备啊！！现在淘宝上也有卖cherry轴的。

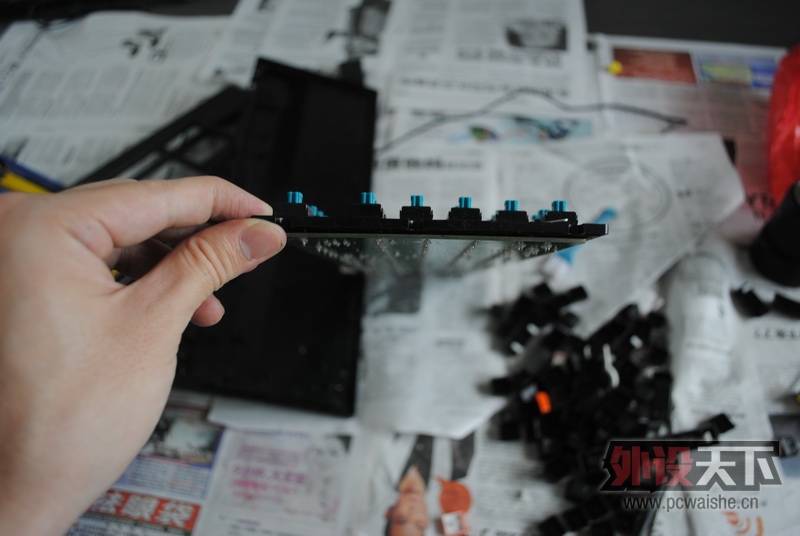

由于没有添加钢板，7D的底板的在厚度上增加了不少，而从外壳的无螺丝设计的密合度上可以看出，外壳也需要对轴电路板起到一定的支撑，不然对于键轴的来说是个很大是杀伤力啊~

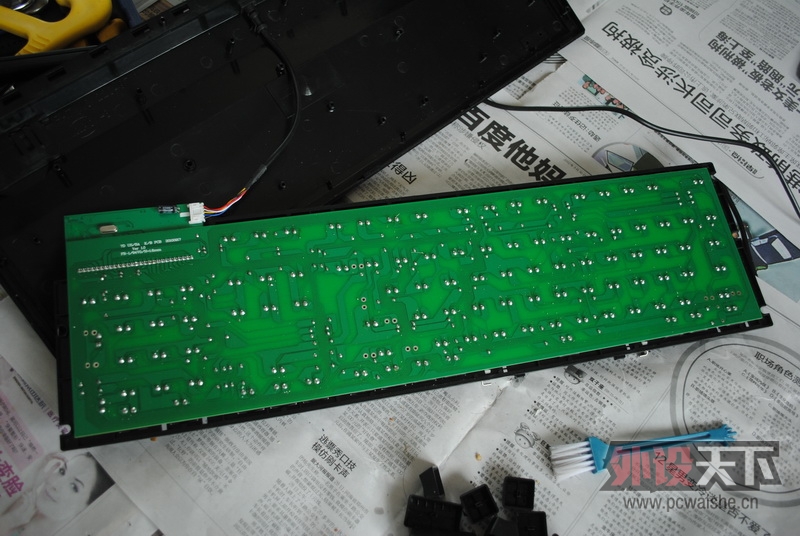

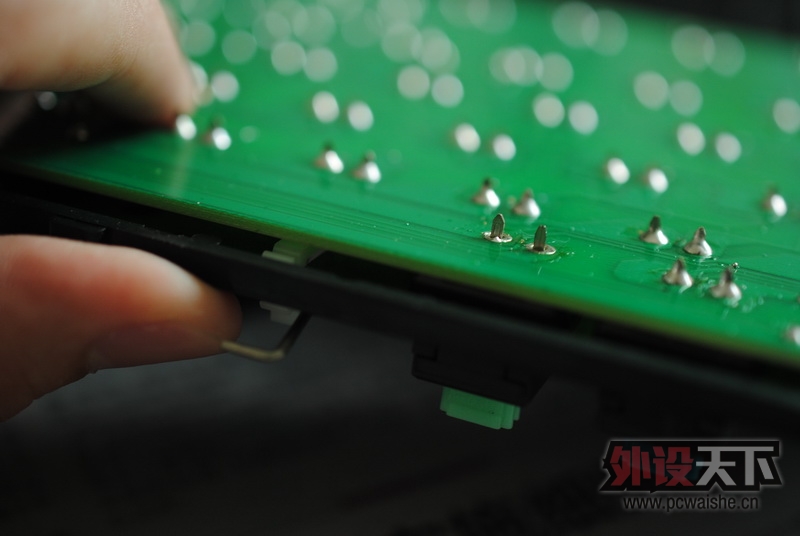

主键盘是常见的绿色PCB板，感觉做工工艺没有花俏但也不会太差，焊点比较饱满。

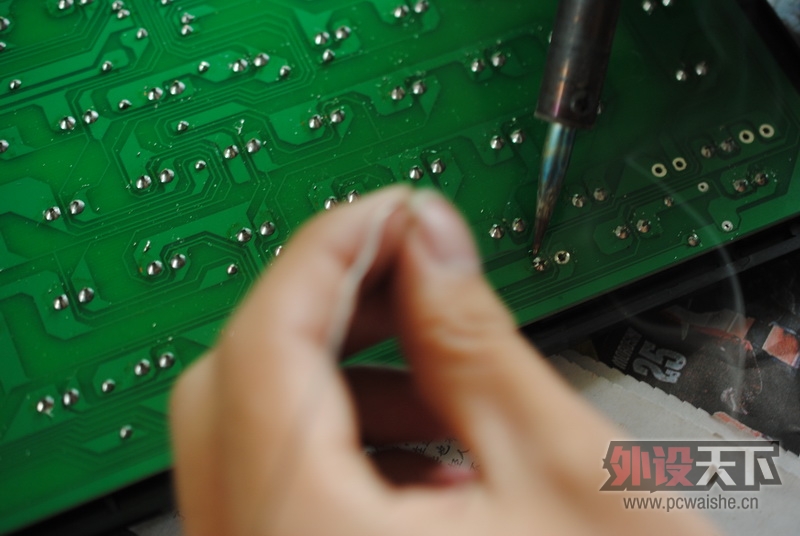

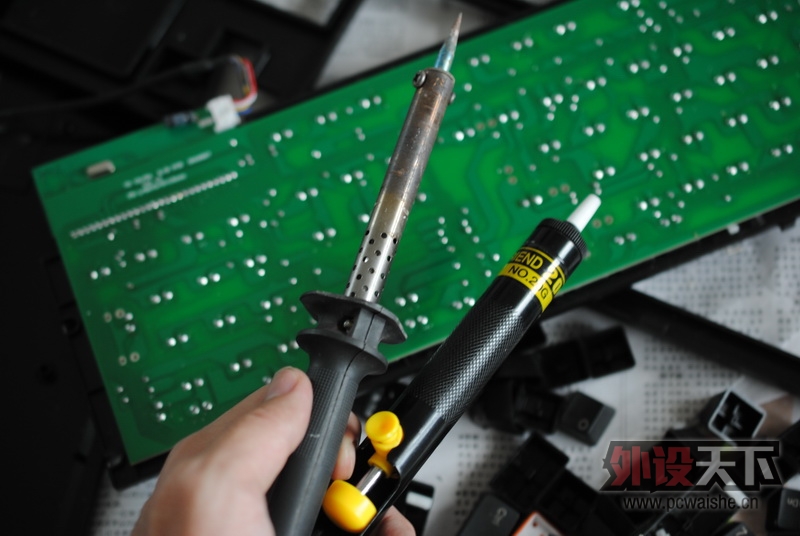

再度亮神器，在宿舍也没有比这更专业的了，上点松香，研究完就开始拆键轴，这一手是读大学期间学得最拿手的东西，虽然本人总习惯只拆不修，但是这回可不一样。

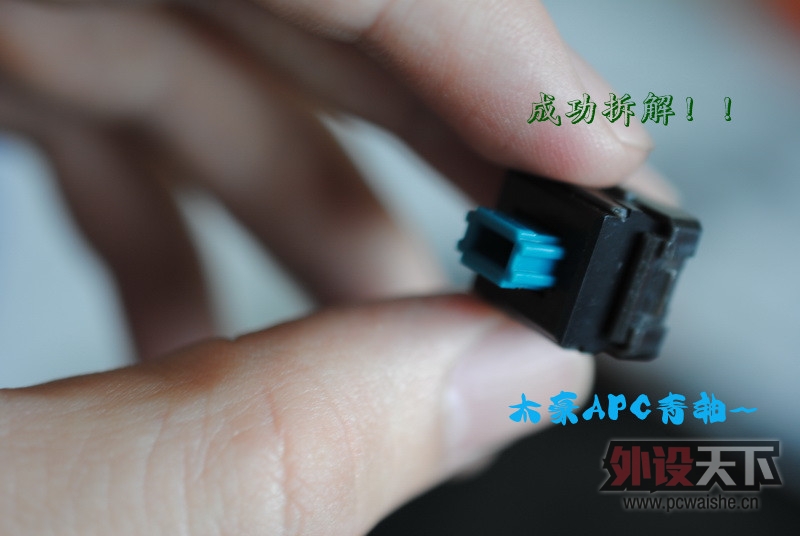

成功取得左边的ALT键轴，能看出与cherry轴构造有什么不同？因为底部的管脚相异问题，无法让APC与cherry搭配，这是个遗憾。

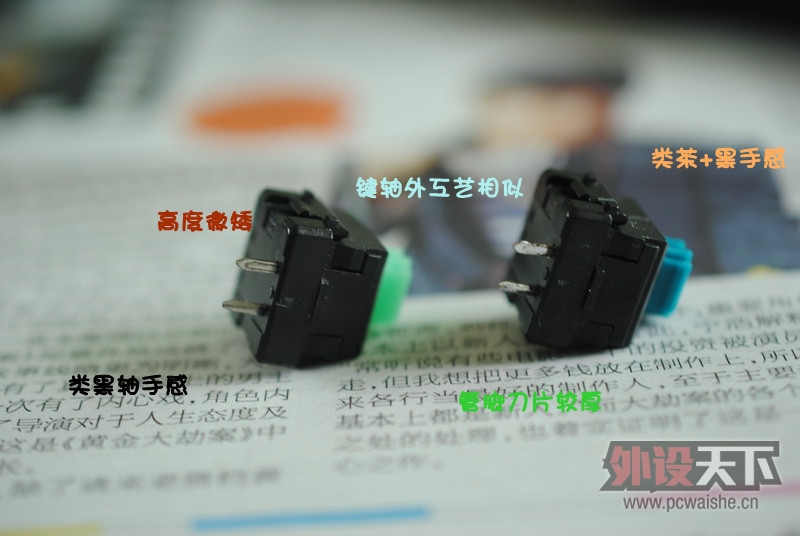

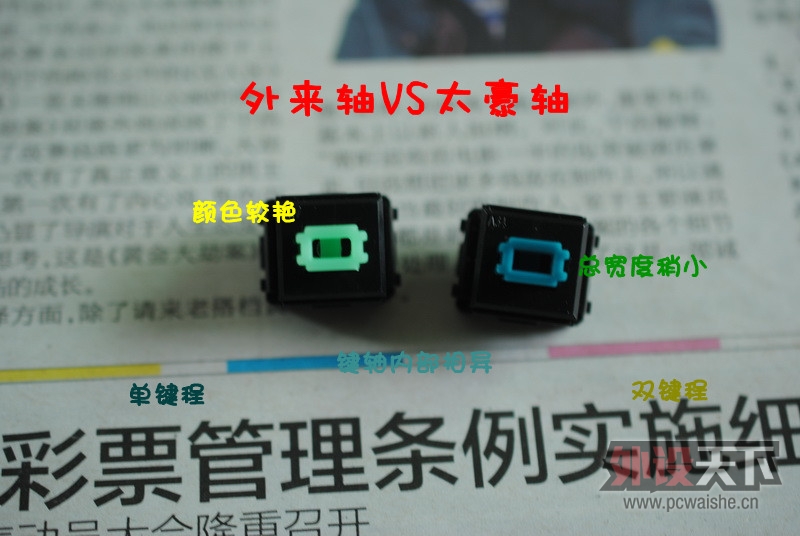

但是还好借用网上资源买的，也是台制的ALPS绿轴，外观看起来几乎和太豪轴一模一样，不知道还以为同一个厂家出的呢。三块五一个，和cherrymx的价格差不多。

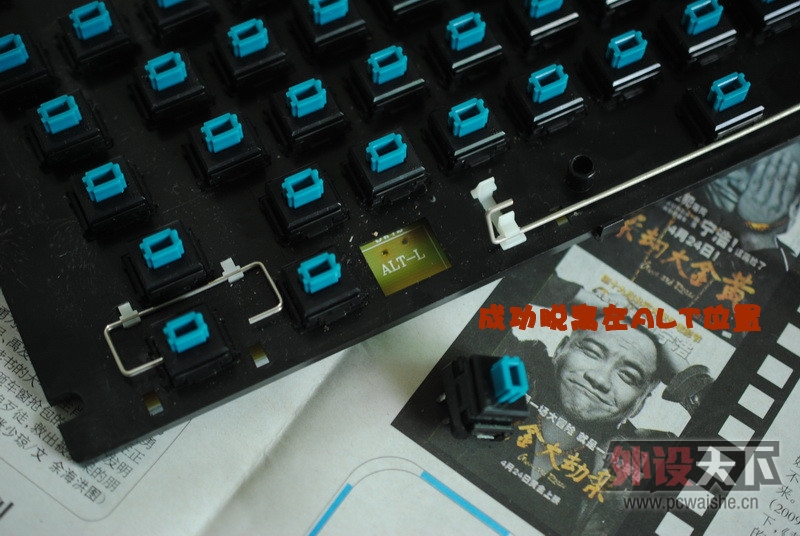

在稍微调整一下管脚的位置，刚好能够插入小孔，再上锡，看起来很简单，其实作为机电男一点都不难，只是女友难于上青天啊~

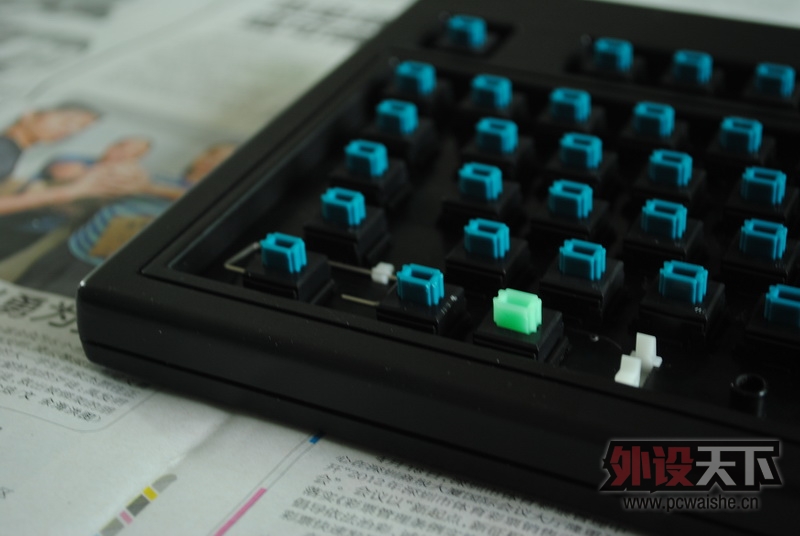

经本人测试过按键是没有问题的，绿轴的手感比APC青轴的稍重，但没有双键程的feel，颜色相对之下香艳有过，作为ALT键刚好，本文真的完。
