    [评测] MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

    33 61677
    楼主
    跳转到指定楼层
    发表于 2009-7-19 20:25 只看该作者 只看大图 倒序浏览 阅读模式
    本帖最后由 凹凸 于 2009-7-23 18:06 编辑

    IBM MODEL M是整个IBM机械键盘系列里出产数量最多的 也是应用最广泛的IBM机械键盘 所以 “树大招风”

    对各大品牌提供代工服务也就理所当然了 我知道的就有HP DELL COMPAQ 这几个比较著名的 也会出现偶尔

    为行业定制的案例 比如美国著名的电报电话公司----由电话的发明者--贝尔于1885年创立 定制的305B就是

    其中的一个 像AT&T定制的键盘都是为行业提供的解决方案的系统所附属的 所以 从安全呀 面子呀 品牌呀

    等等角度考虑 整个键盘除了最核心的spring buckling系统没有改动外 其他都有一些重要的变化 那么 下面 就

    开始慢慢得与MODEL M进行对比评测

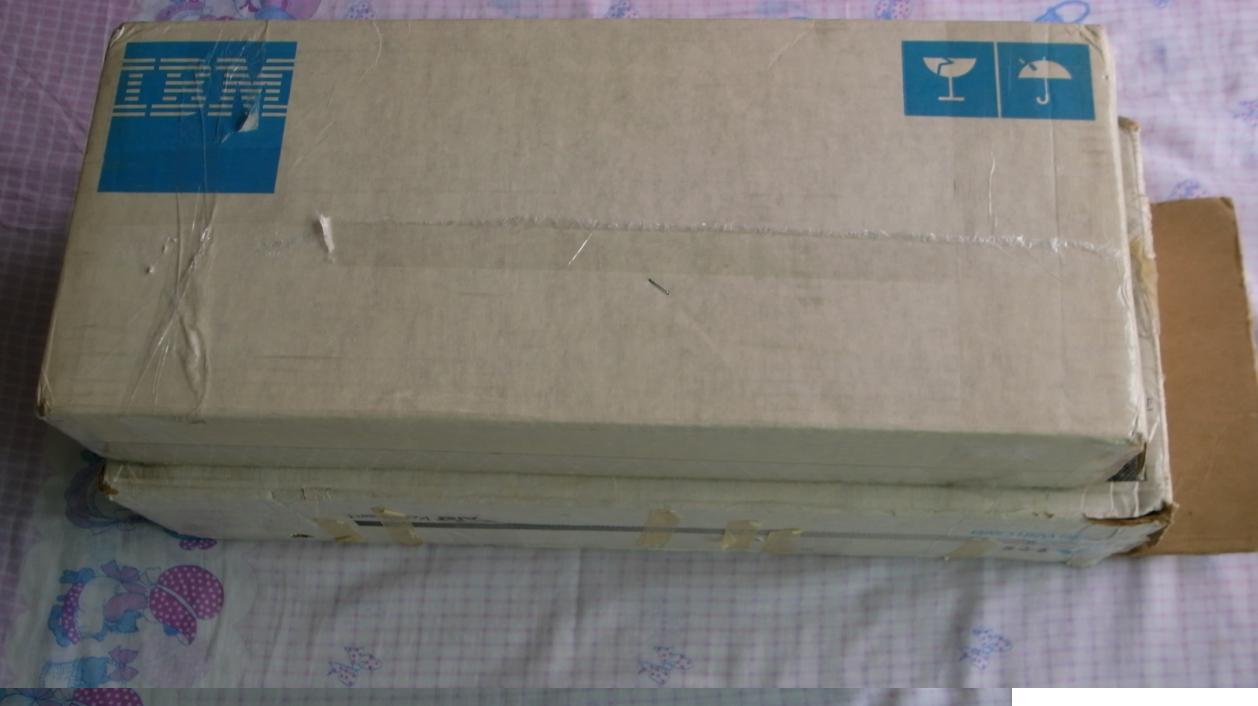

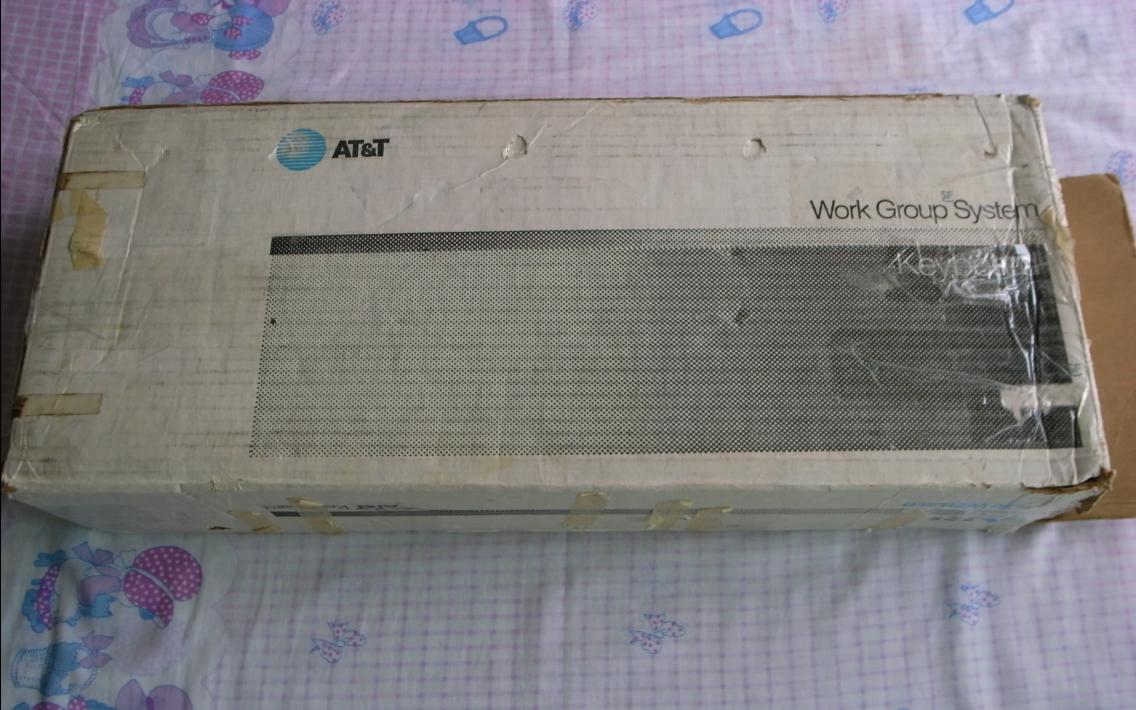

    盒子首先
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕
    侧面 上面写着小心轻放 这个很古典 也很贴心（估计是配件卖得比较贵的原因）
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

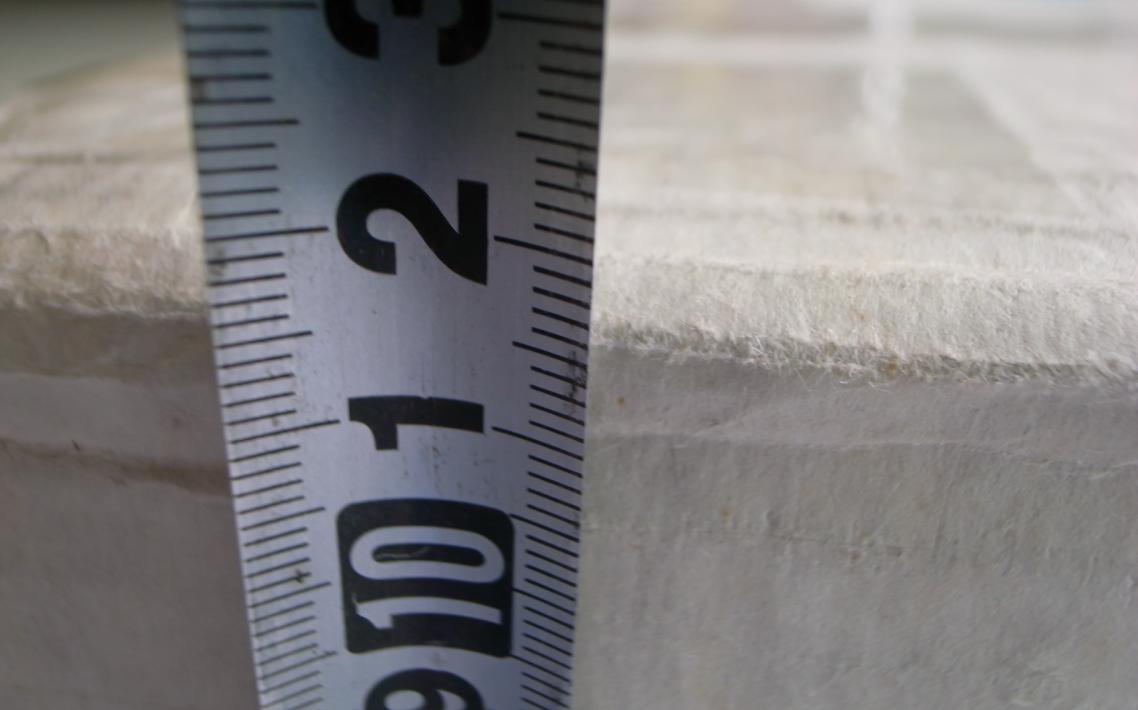

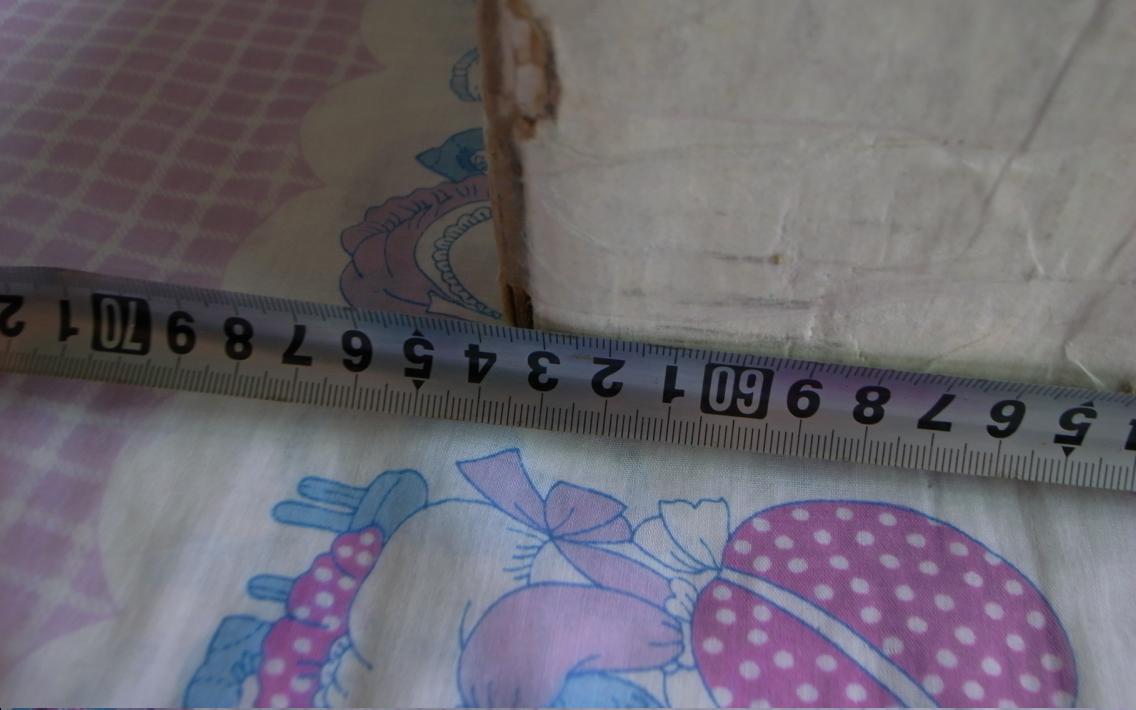

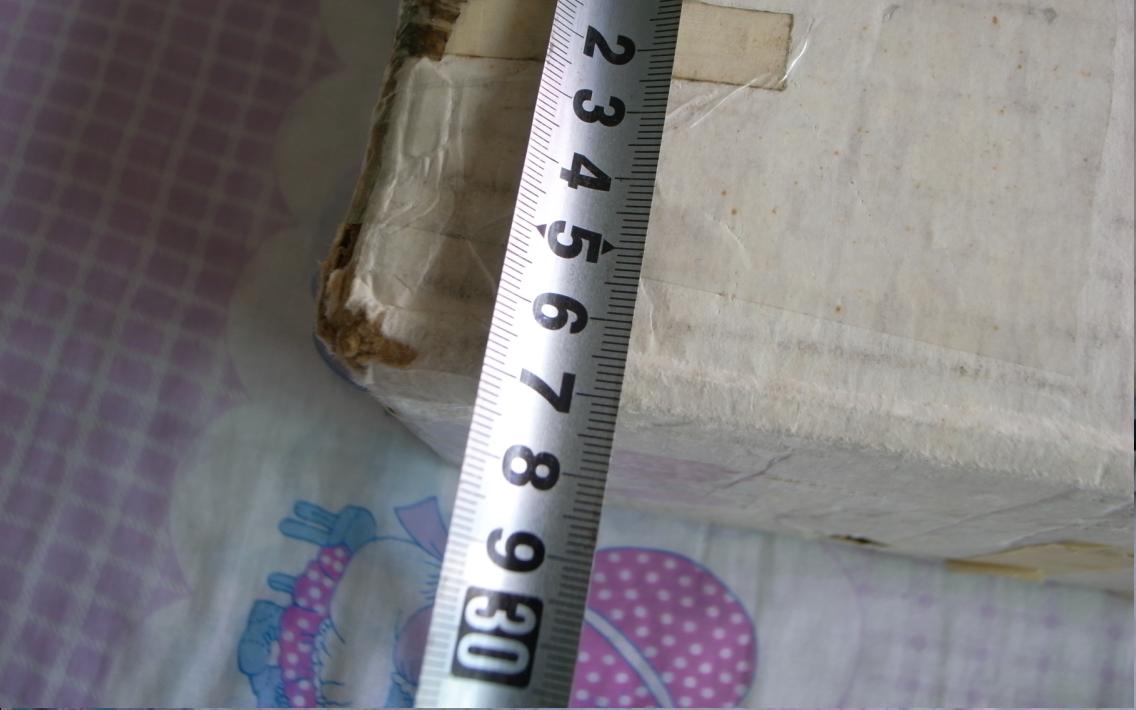

    盒子长度63.5厘米 宽度37厘米 厚度11.6厘米
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

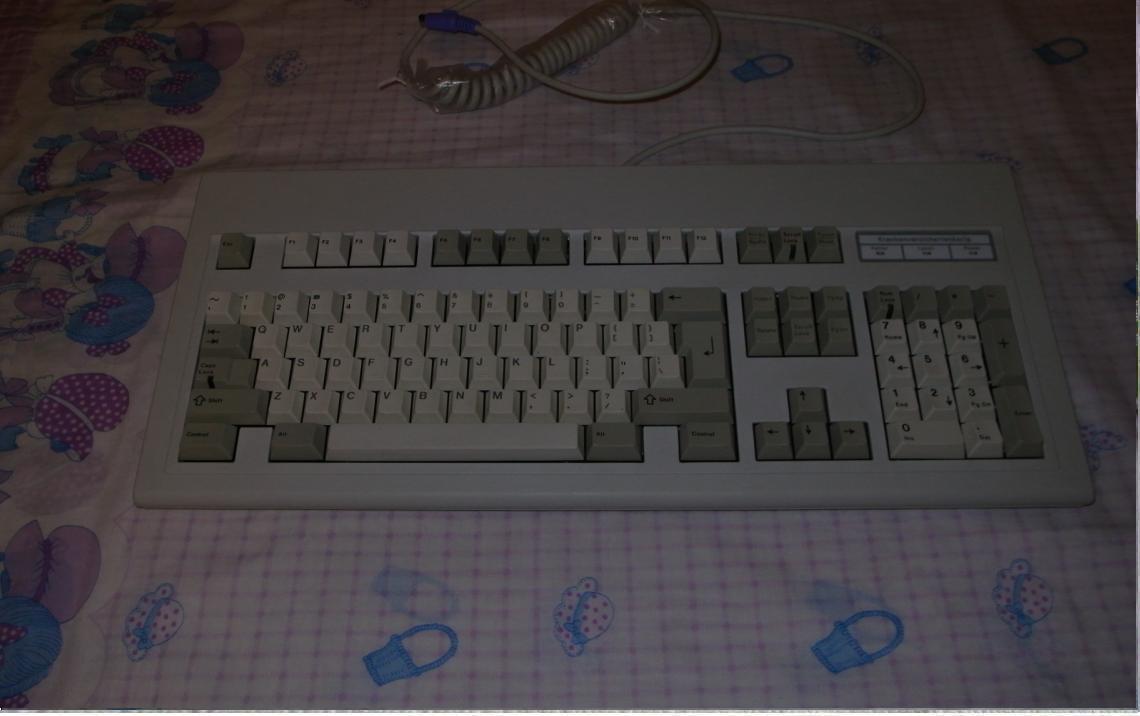

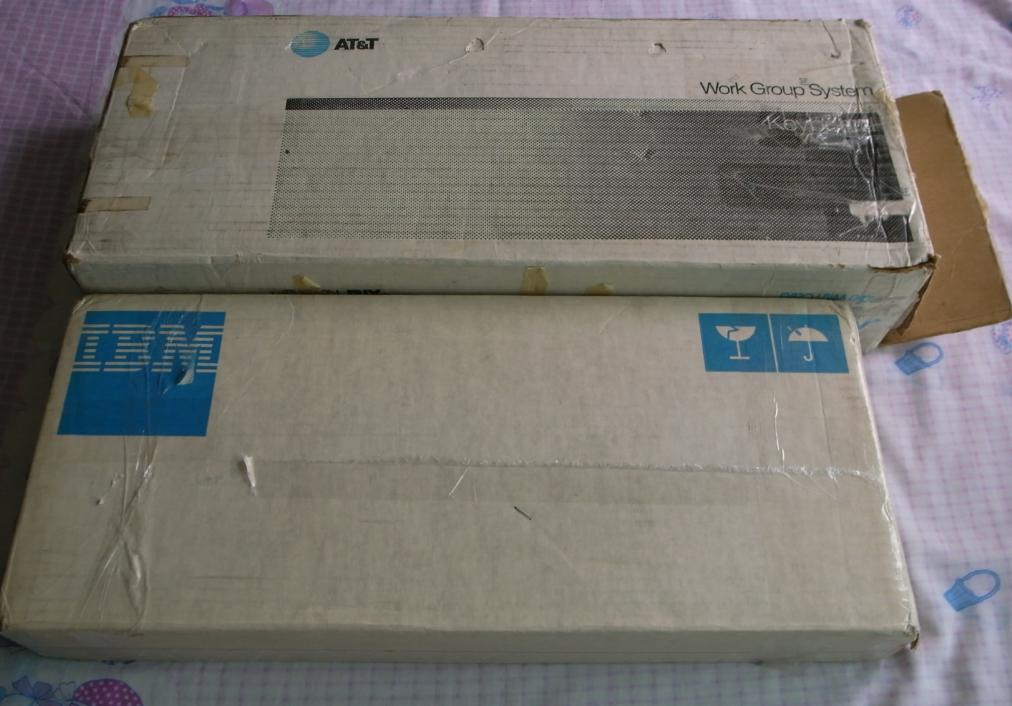

    我拿了一个IBM的正统MODEL M的来做一个对比
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

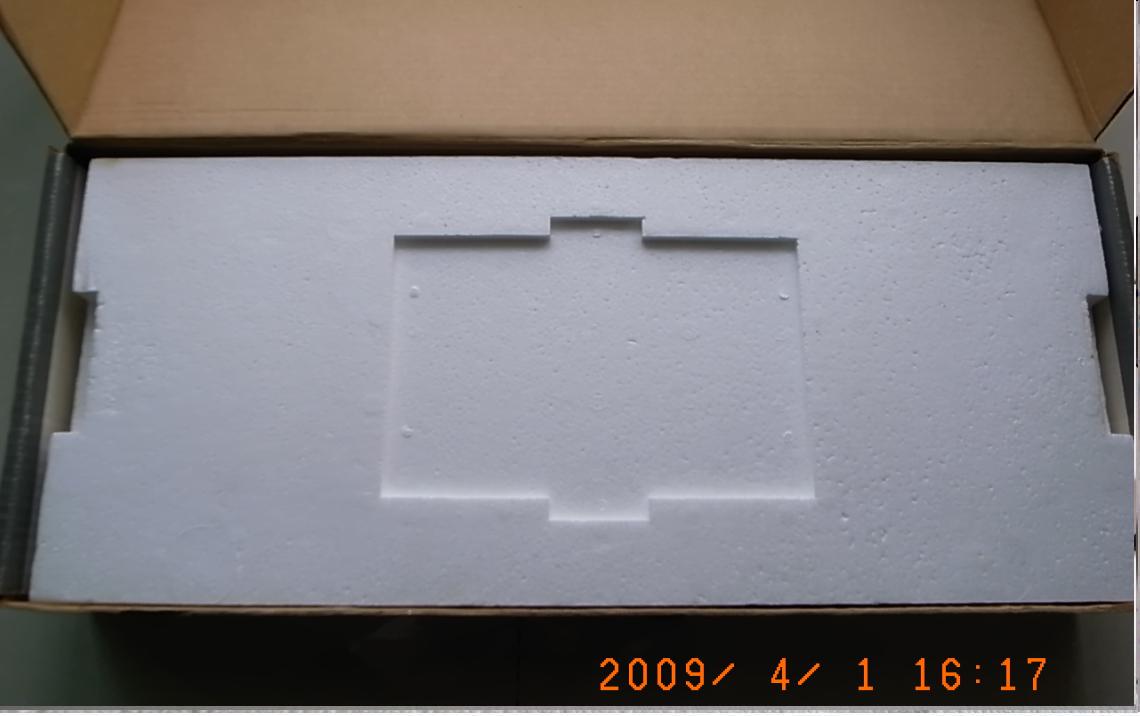

    开盒 这个令我很惊讶 又很释然 难怪这么“肥大”原来是两层泡沫 这样的话 运输起来就可以就这样走了

    不必再有其他什么的包装 这样对付起申通那些快递 就一点不担心了
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

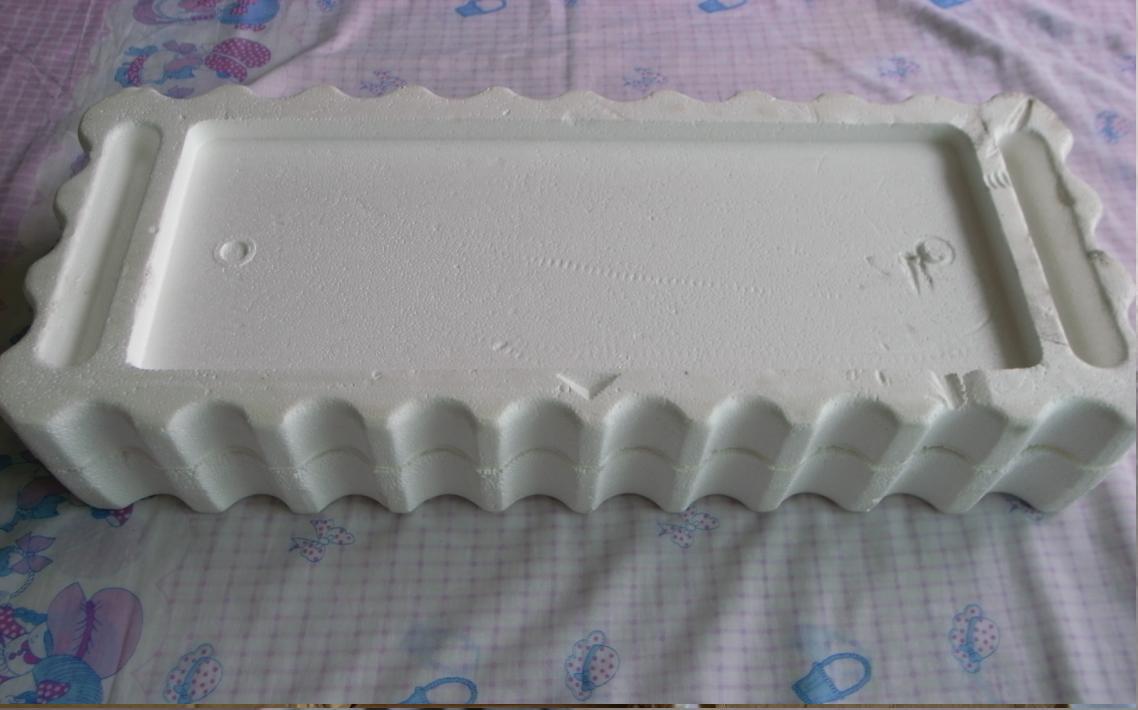

    拿出来后 注意看泡沫的边缘形状 是波浪形的 整个很彪悍的样子 注意看泡沫两边的凹槽 一会下文要说到
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

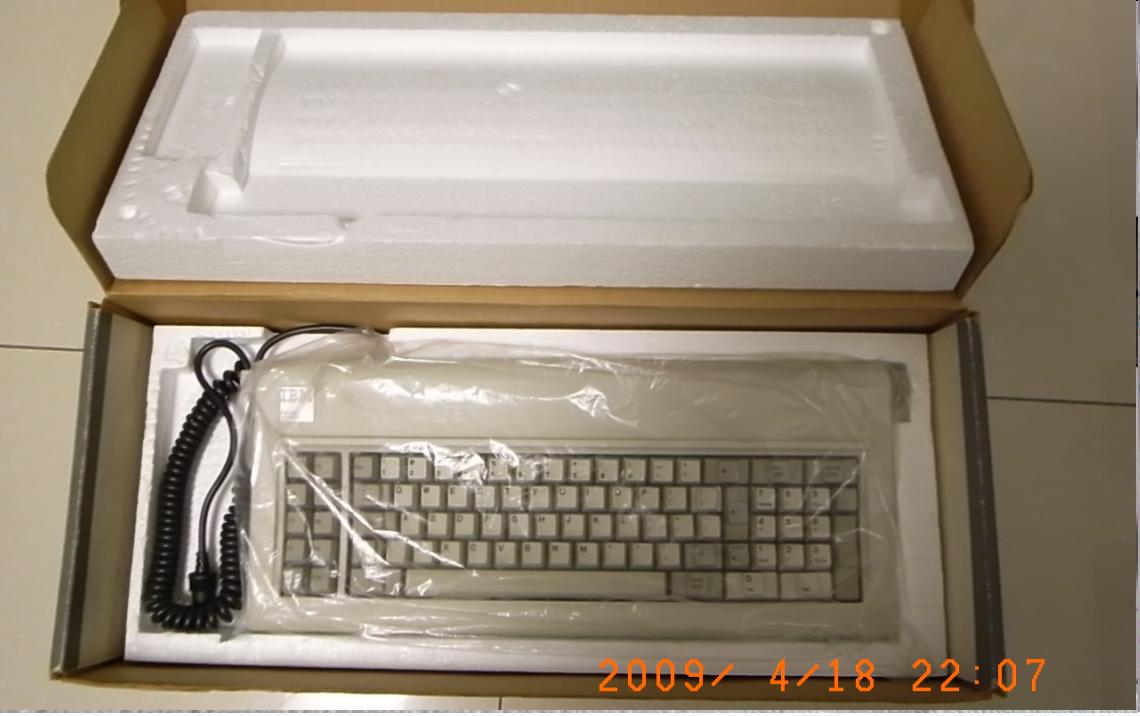

    在MODEL 系里 有这样包装的大多是一些老货了 基本90年以前的 比如MODEL F啦 老的87M啦 等等等等
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

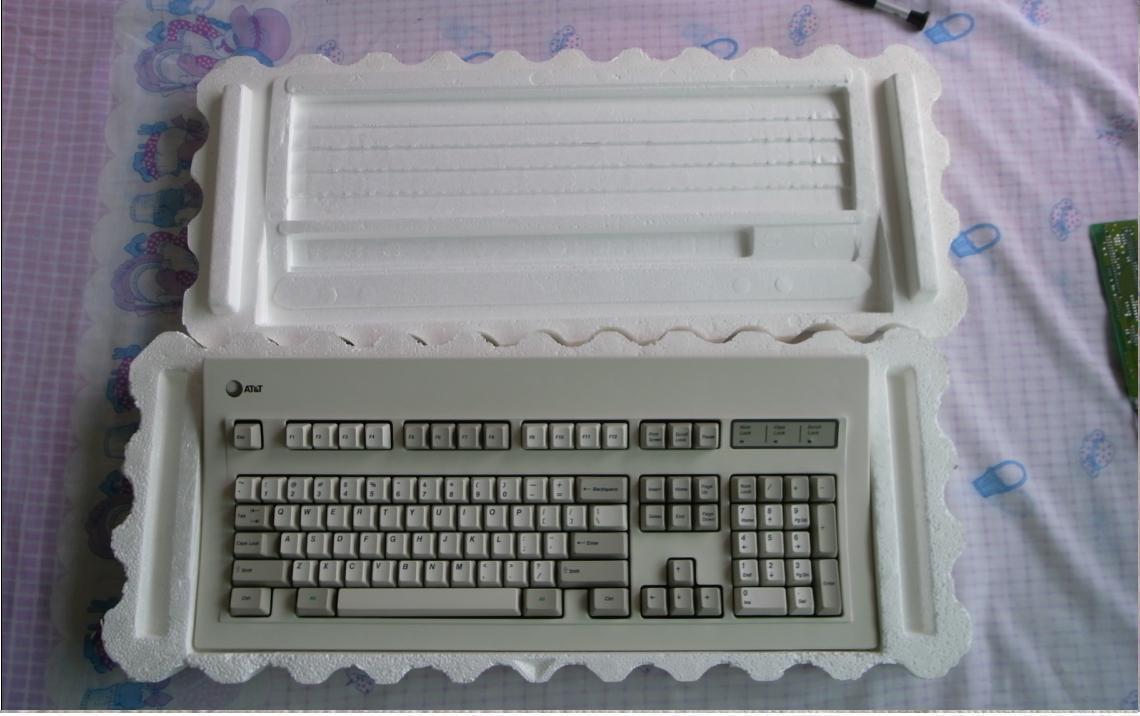

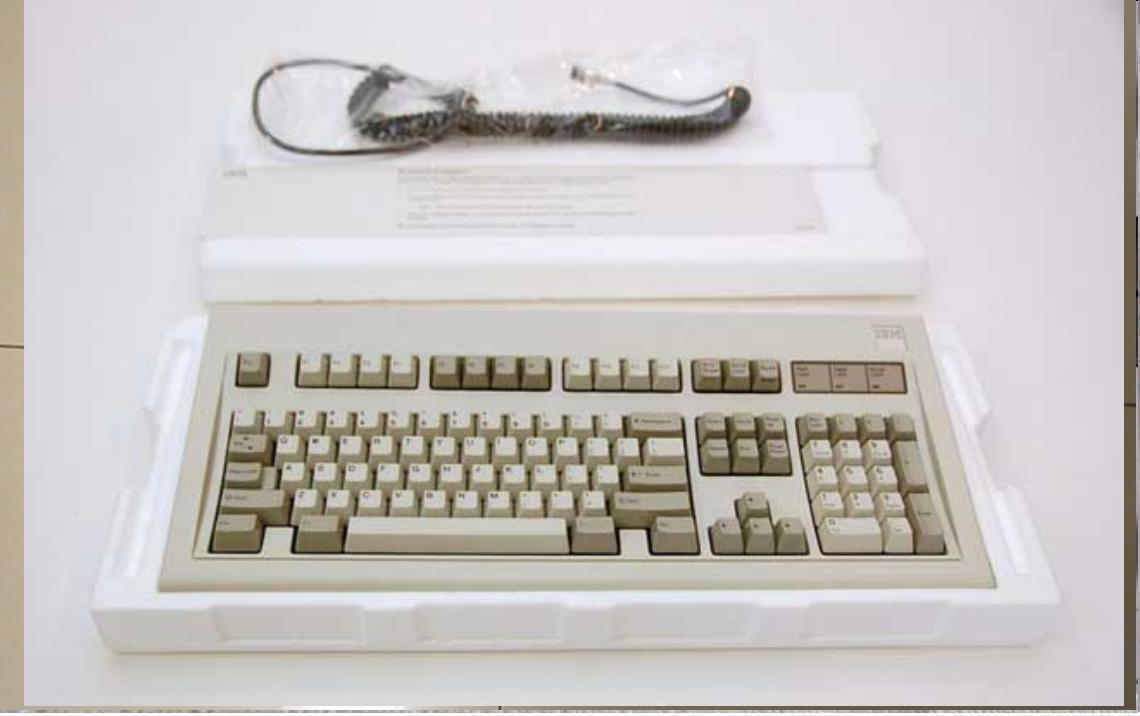

    打开上泡沫 露脸了 通过和上面最后一个图的MODEL M 的对比 我们可以发现一个最大的外观上的不同就是

    MODEL M中心绝大部分区域是比上边框要低 是“陷”下去的 而AT&T是凸起来的 cherry 的G80-1XXX系列

    也有如此的设计 马上会讲到 然后上文说到了泡沫的凹槽 原来是一个“泡沫卡笋”进一步加强了保护作用
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕
    另一领域的老大 CHERRY的G80-1XXX也是这样的造型 呵呵 这个应该没有专利吧
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

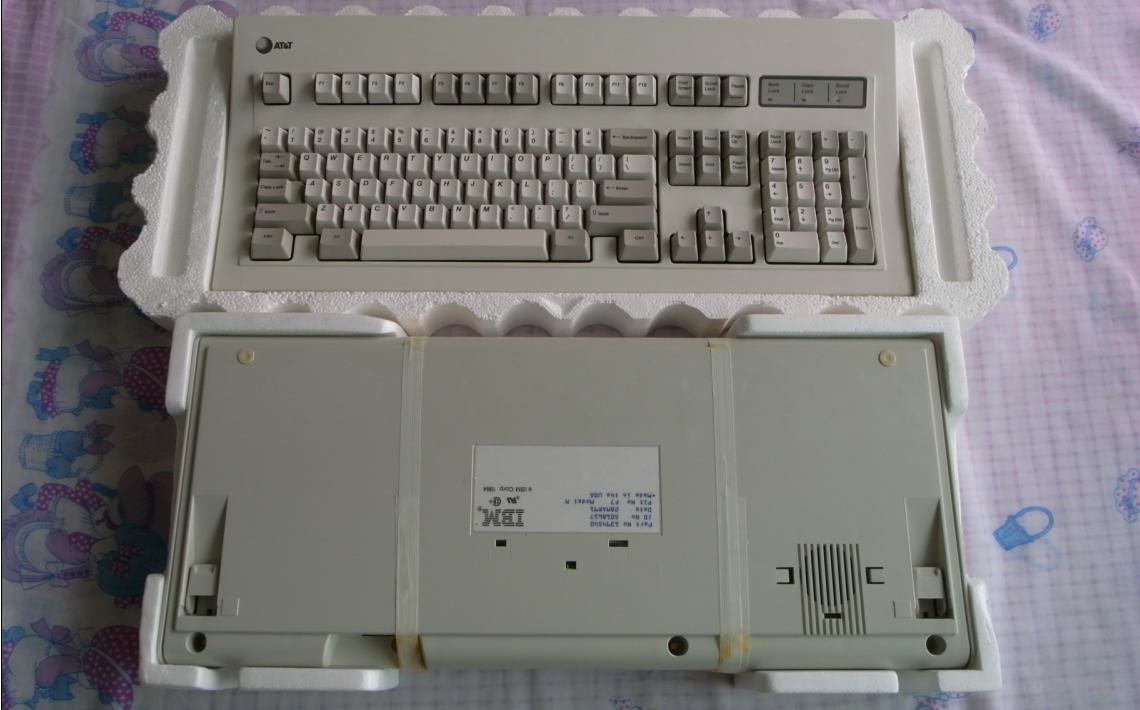

    言归正题 上文说到MODEL M的盒子比AT&T的盒子短了那么一截 下面就知道了 原来是短在了两边的泡沫

    其实光就键盘来说 下面第二个图可以看到 他们是一样的长度
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

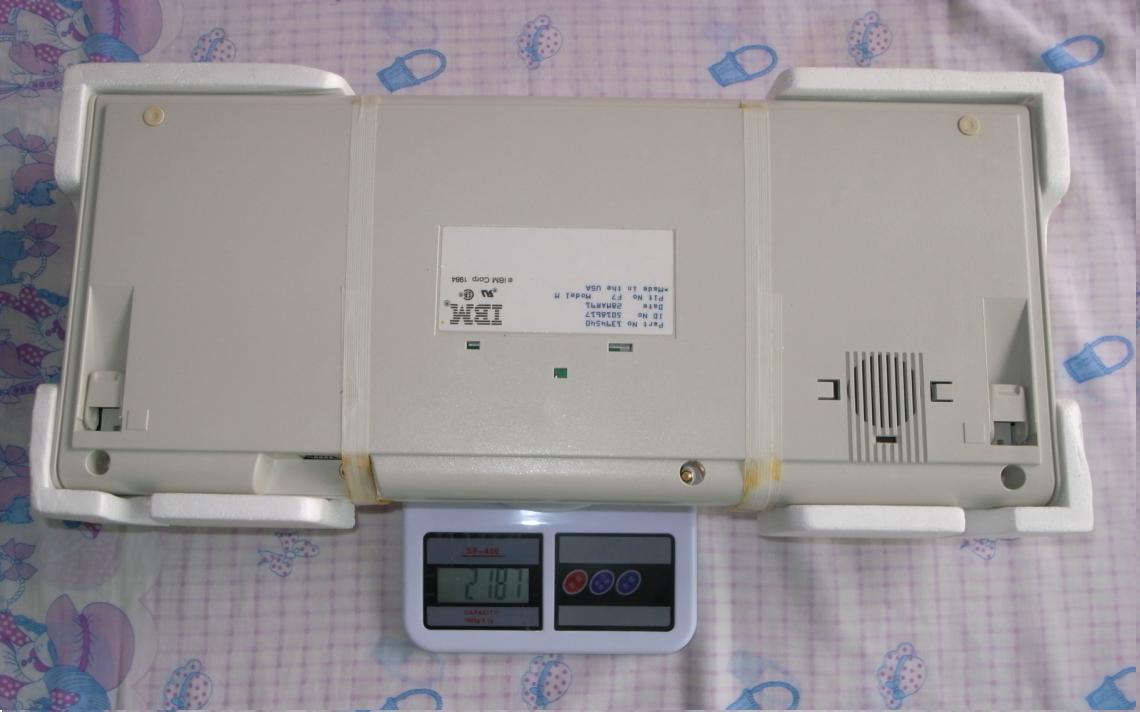

    重量对比当然是少不了的了 MODEL M带上泡沫大约是2187克 实际净重大概是2公斤
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

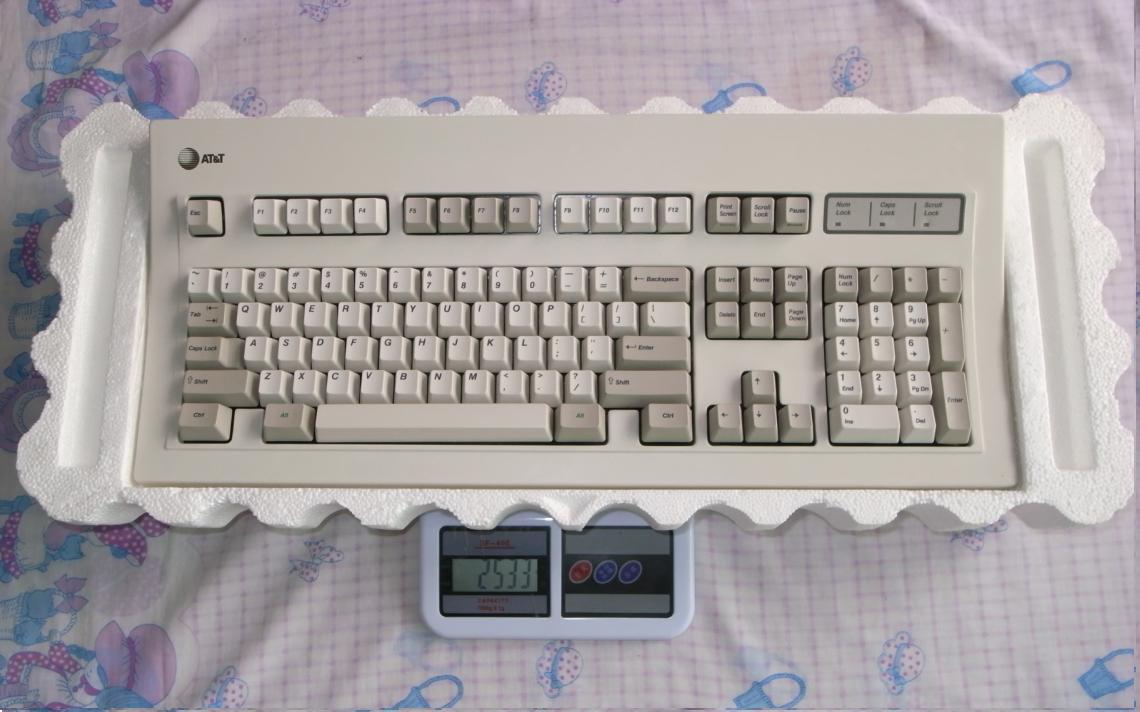

    AT&T带上泡沫的重量是2533克
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

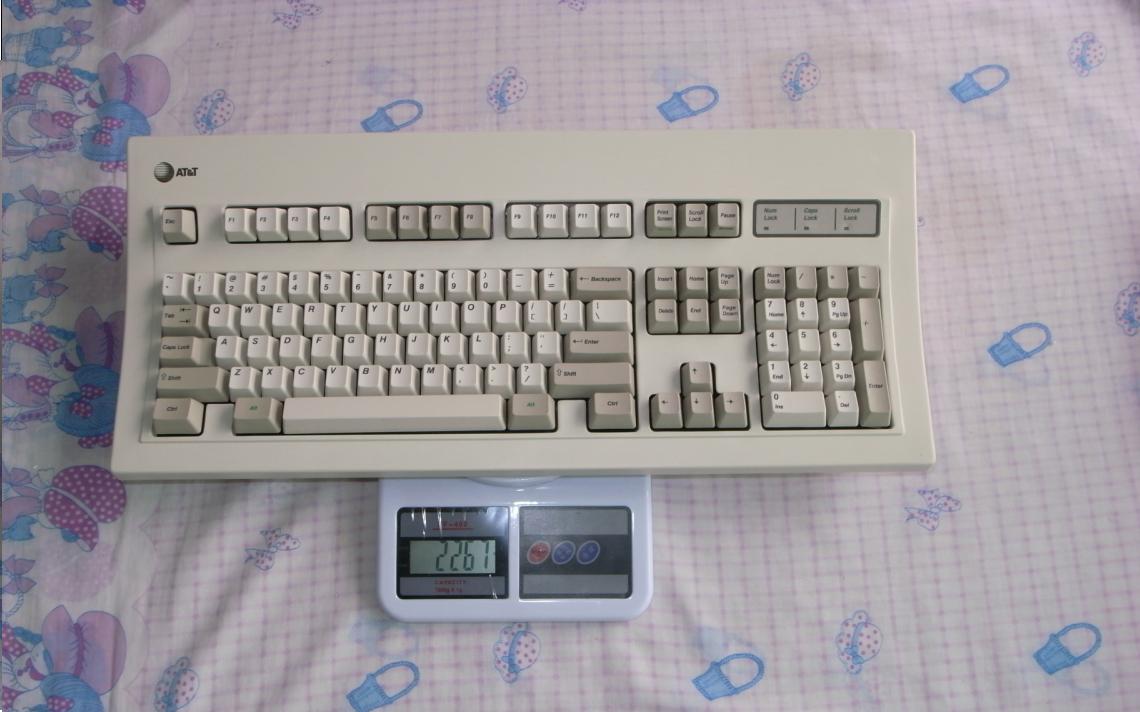

    去掉泡沫是2267克的重量 这就是说明 某些地方 AT&T多了点什么
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

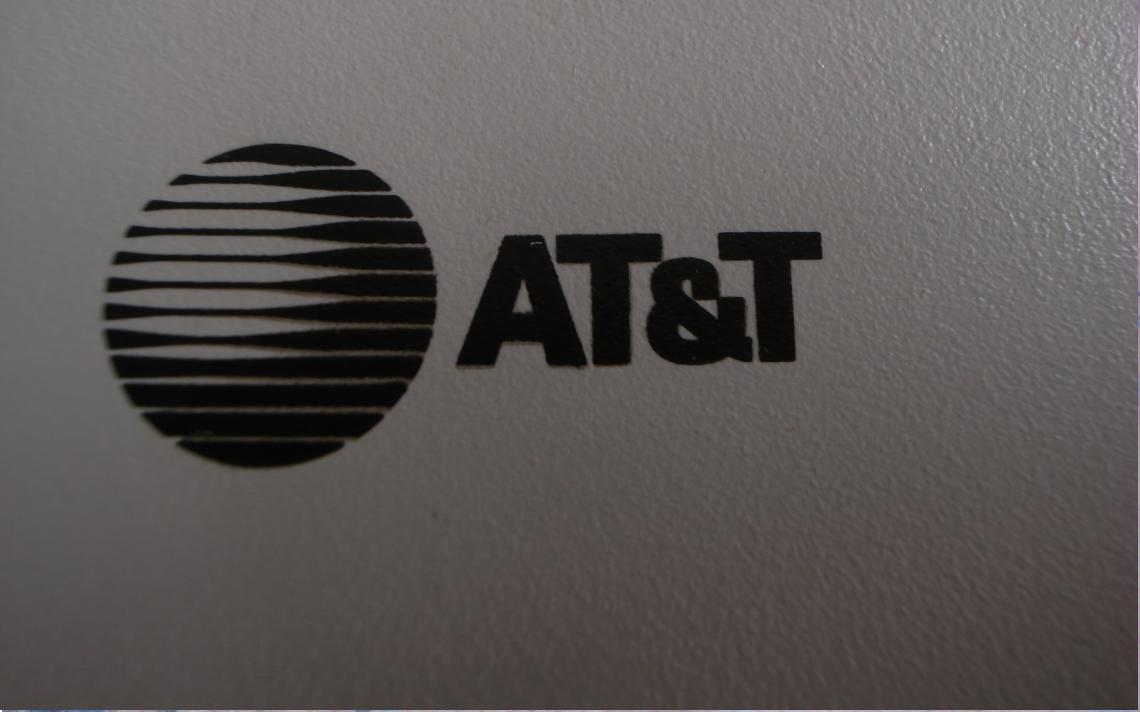

    来看看这个键盘值得去了解的一些地方 AT&T的LOGO是油墨印上去的
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕
    三个部分的图片
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

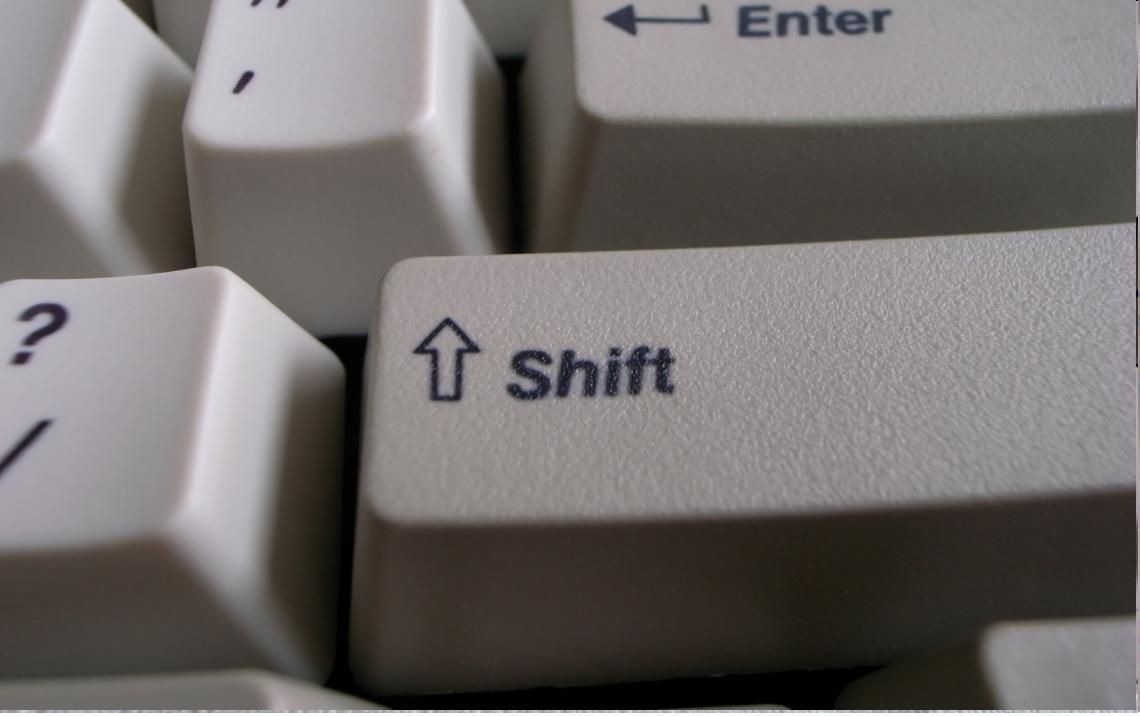

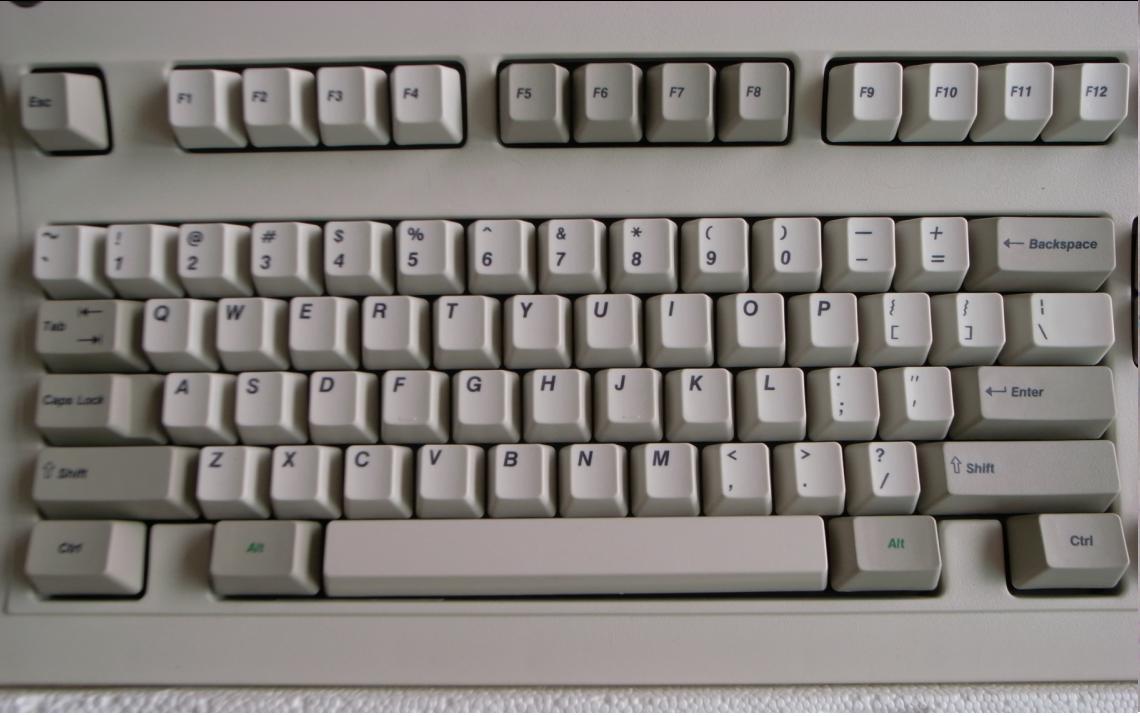

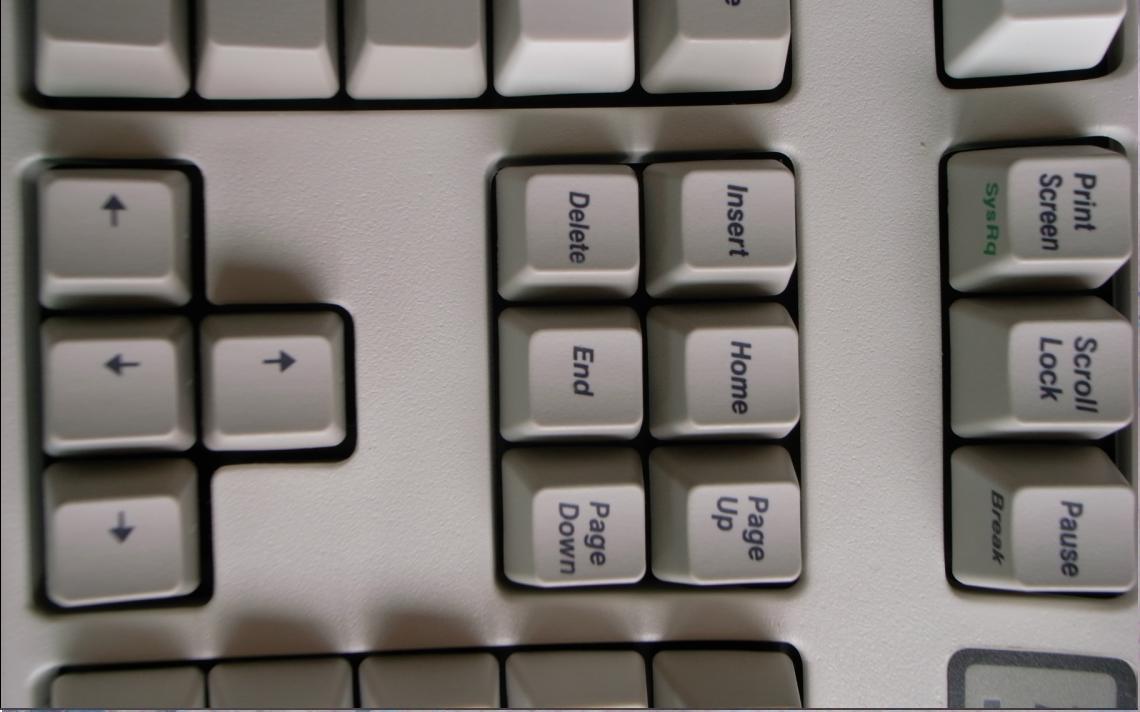

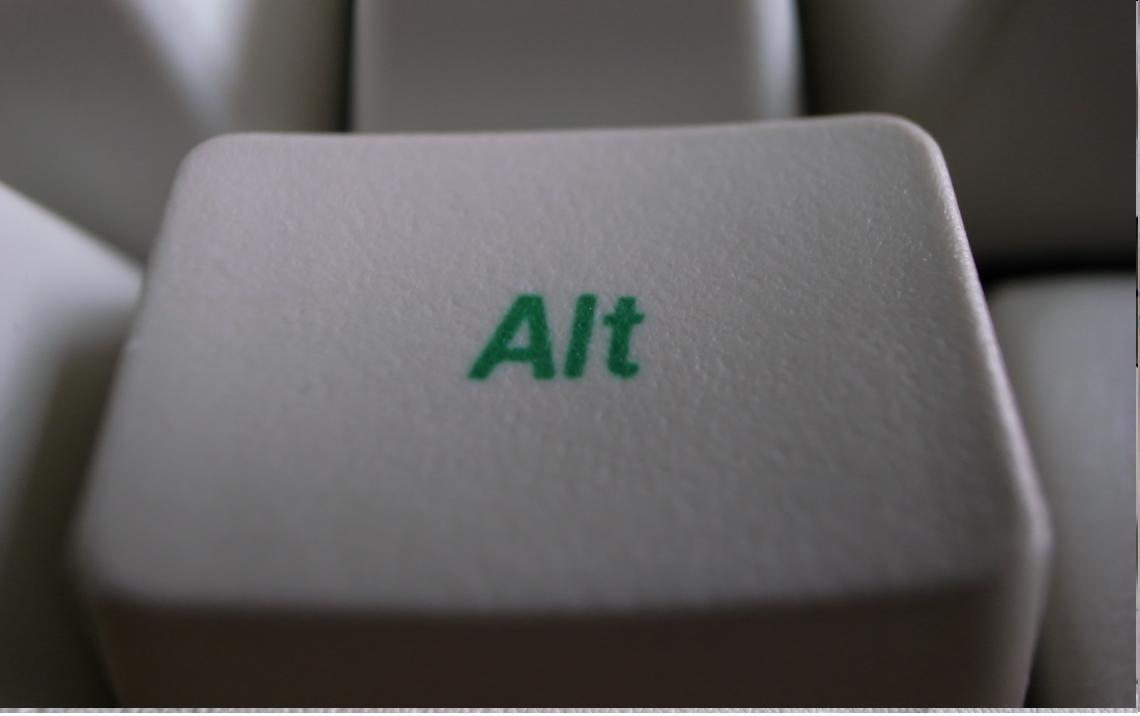

    热升华工艺的PBT键帽 其中还有彩色的绿色热升华Alt 以后KBC也会做这样类似的彩色热升华的键帽
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕
    空格很有意思
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

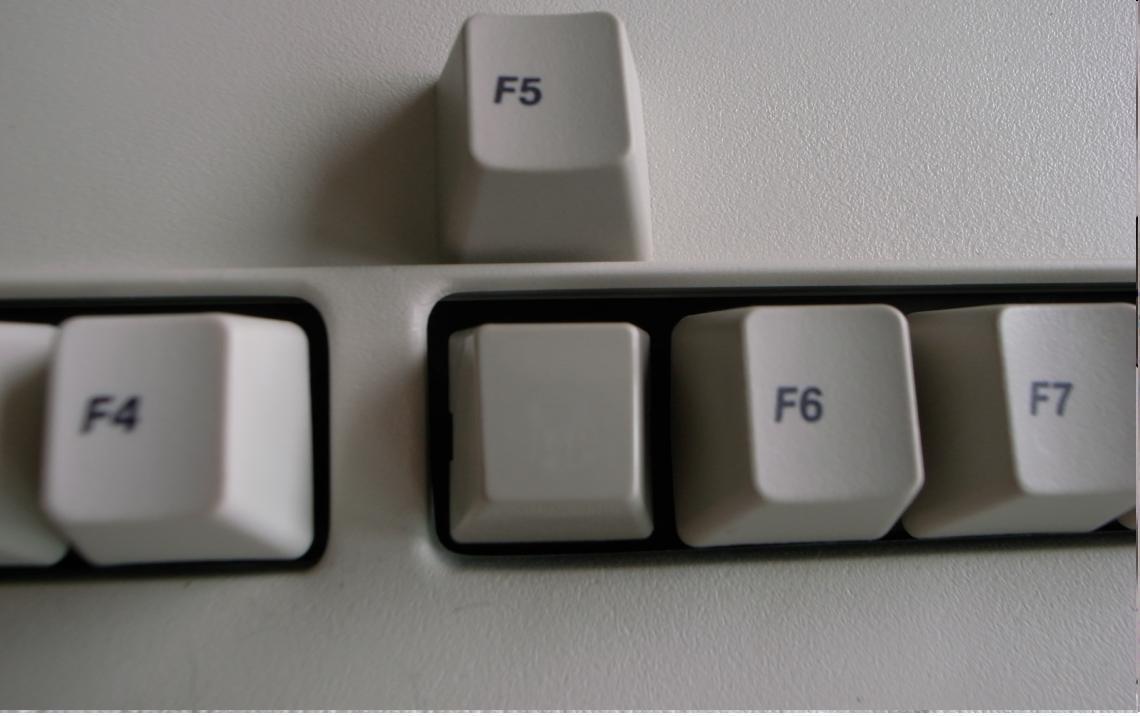

    双层的键帽是必须的
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕
    熟悉的屈尊式结构 或者spring buckling结构
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕
    从泡沫上拿下键盘 里面躺着连接线
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

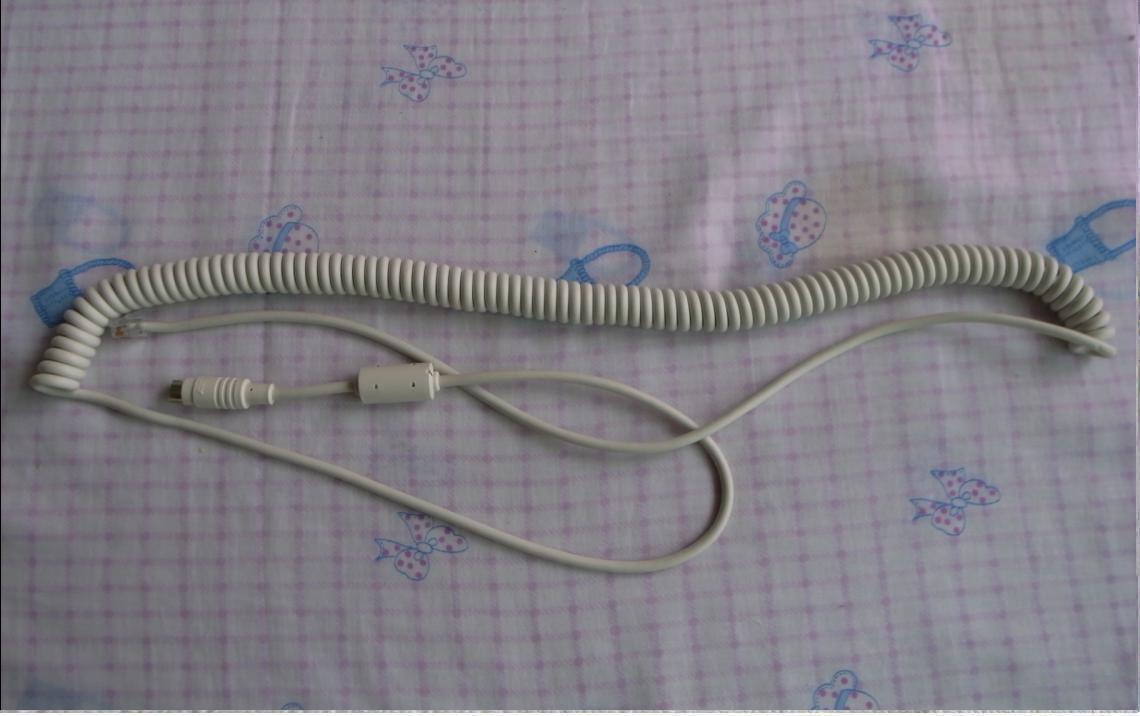

    裸线的样子
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

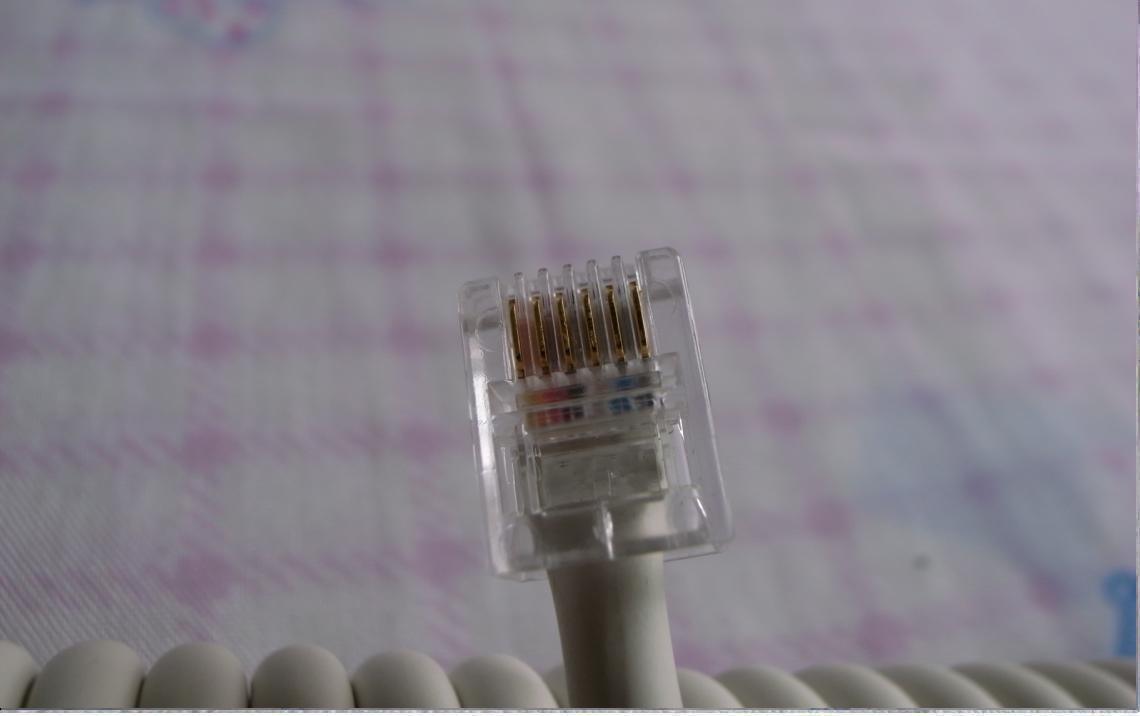

    线的一段是PS2口 一端是水晶头
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

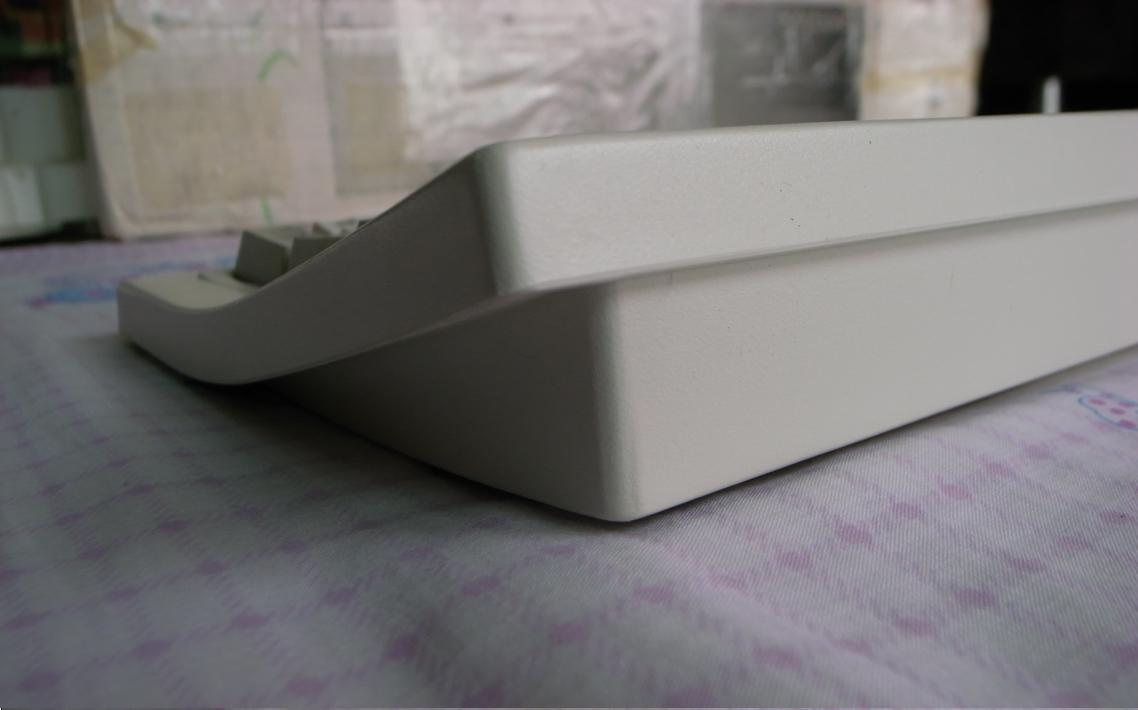

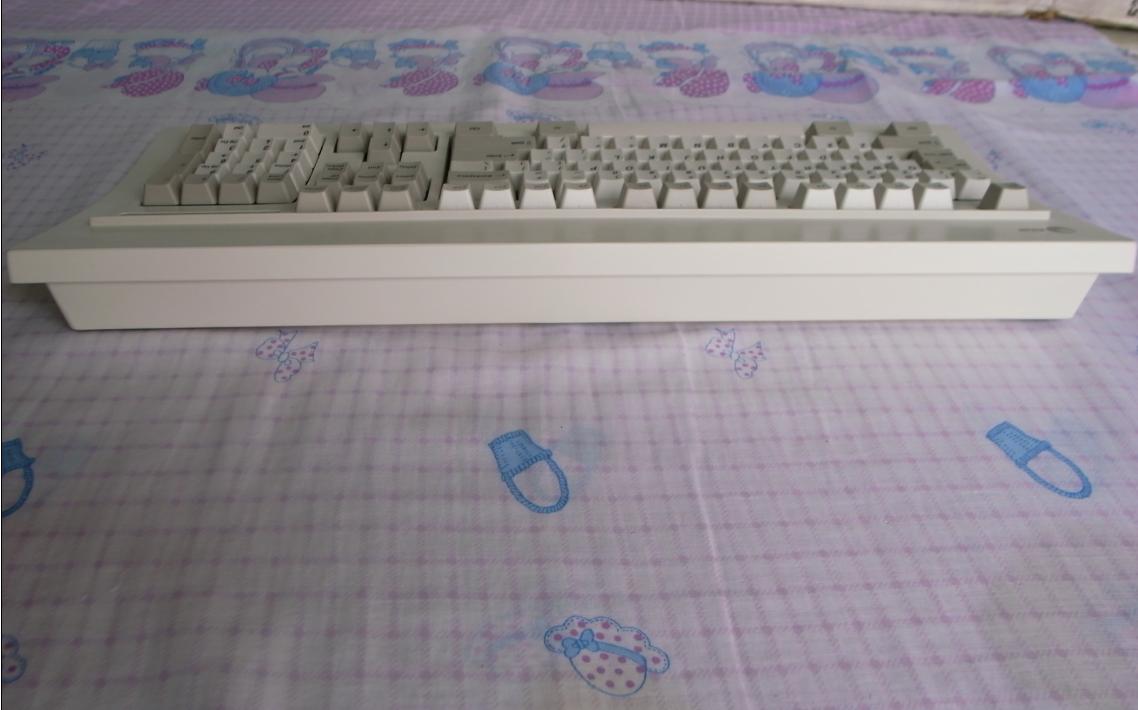

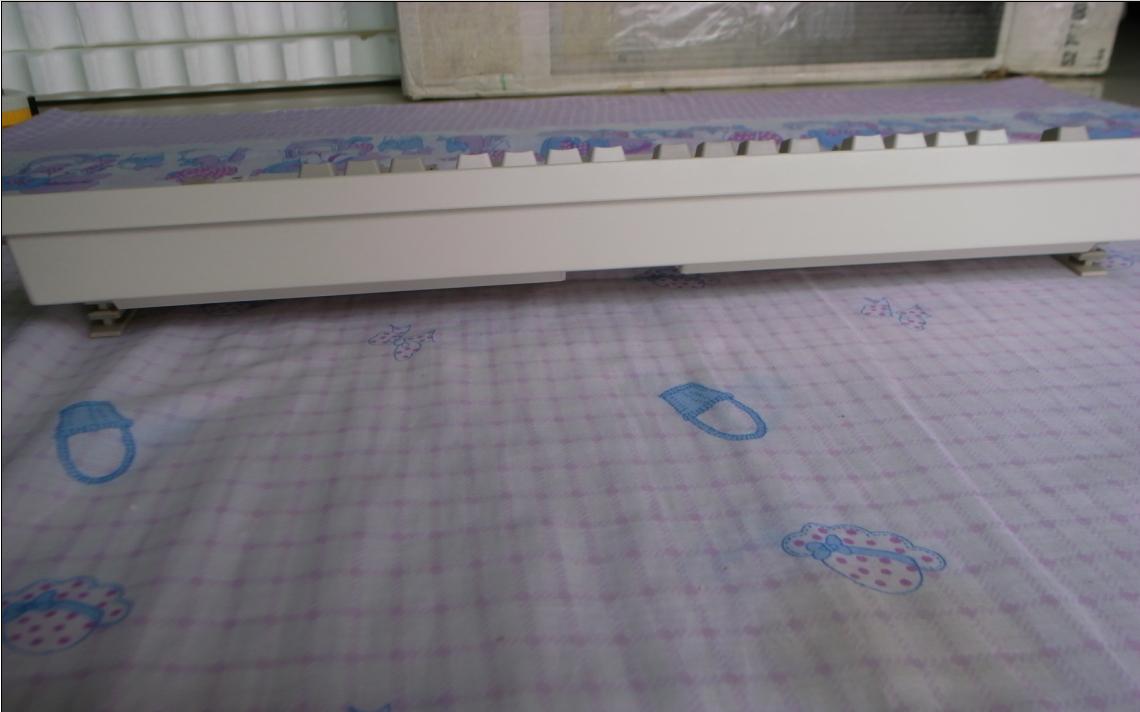

    这个键盘的模具经过重新的设计 弧度是一个亮点
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

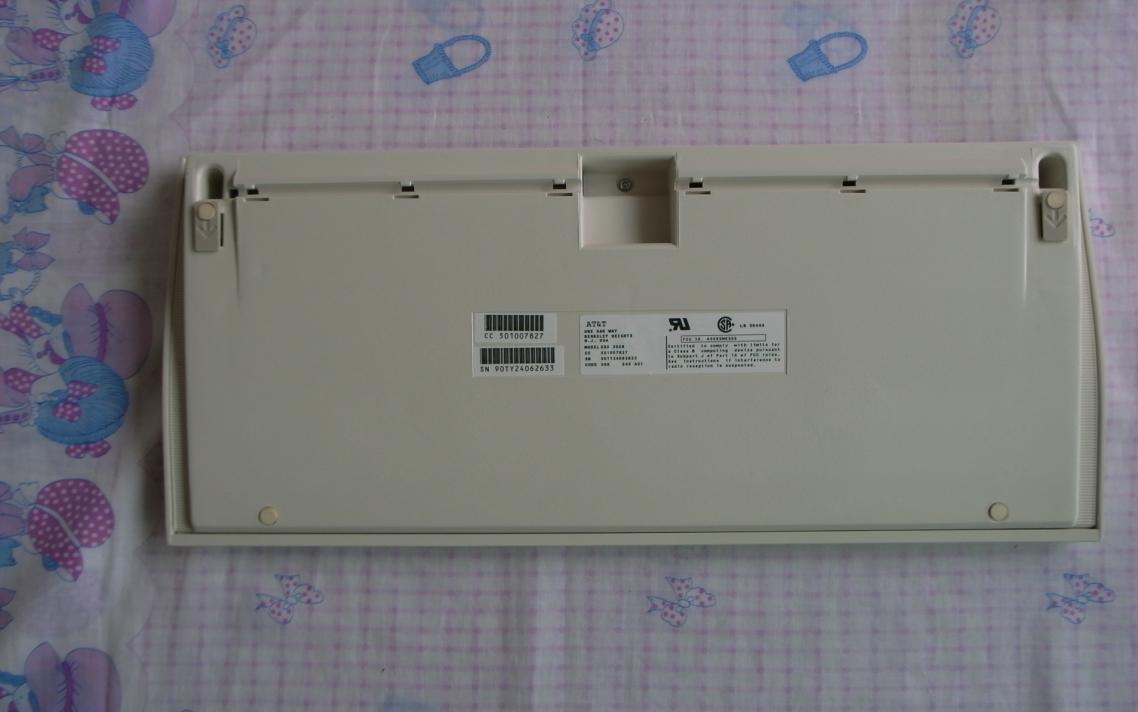

    翻过背面
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕
    有一些细节上的东西 比如下图
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕
    背板一共三个螺丝固定 两边对称的各一个 中间一个 下面的就是旁边的那个
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

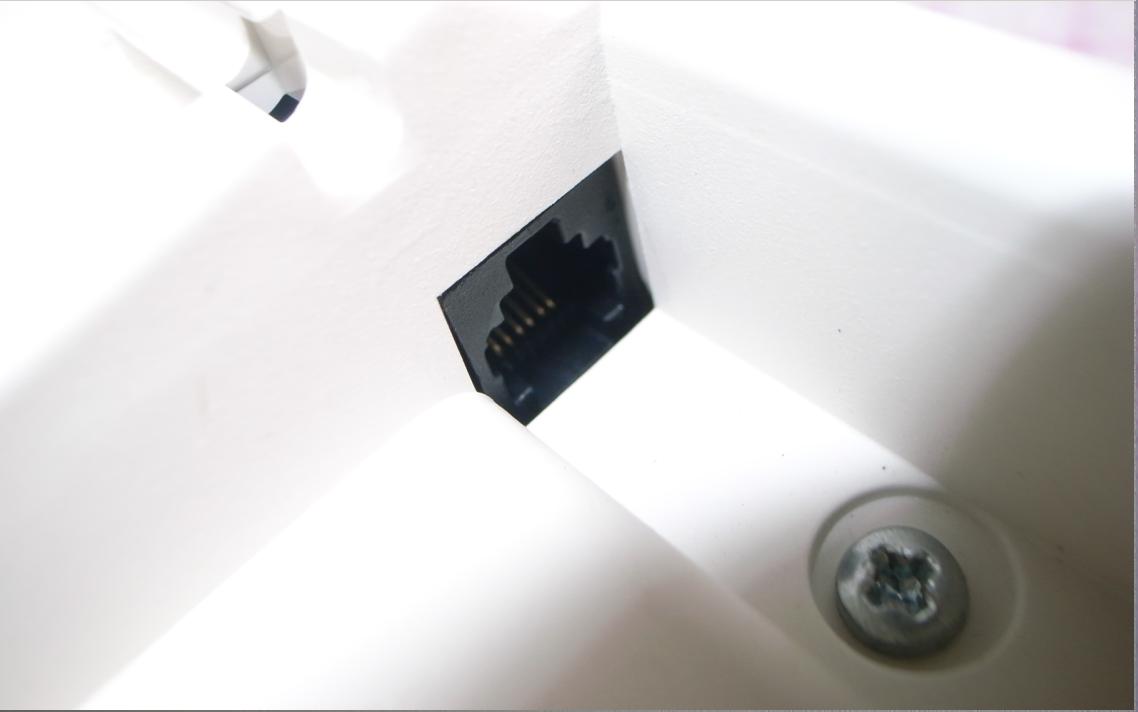

    刚刚开始的时候 找了半天没有找到水晶头的插口 后面才看见 原来在这么一个位置
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕
    下面是线插上去的样子
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕
    然后是线凹槽 可以随你从左右哪边走线
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕
    铭牌上写着型号 MODEL KBD 305B
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

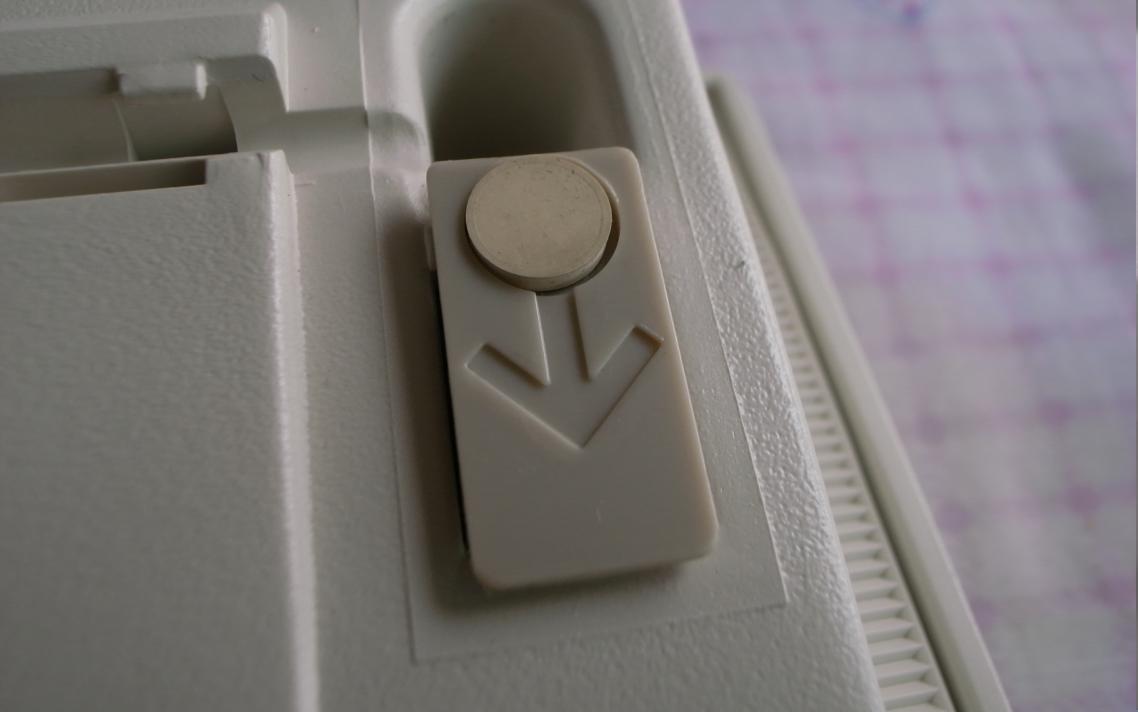

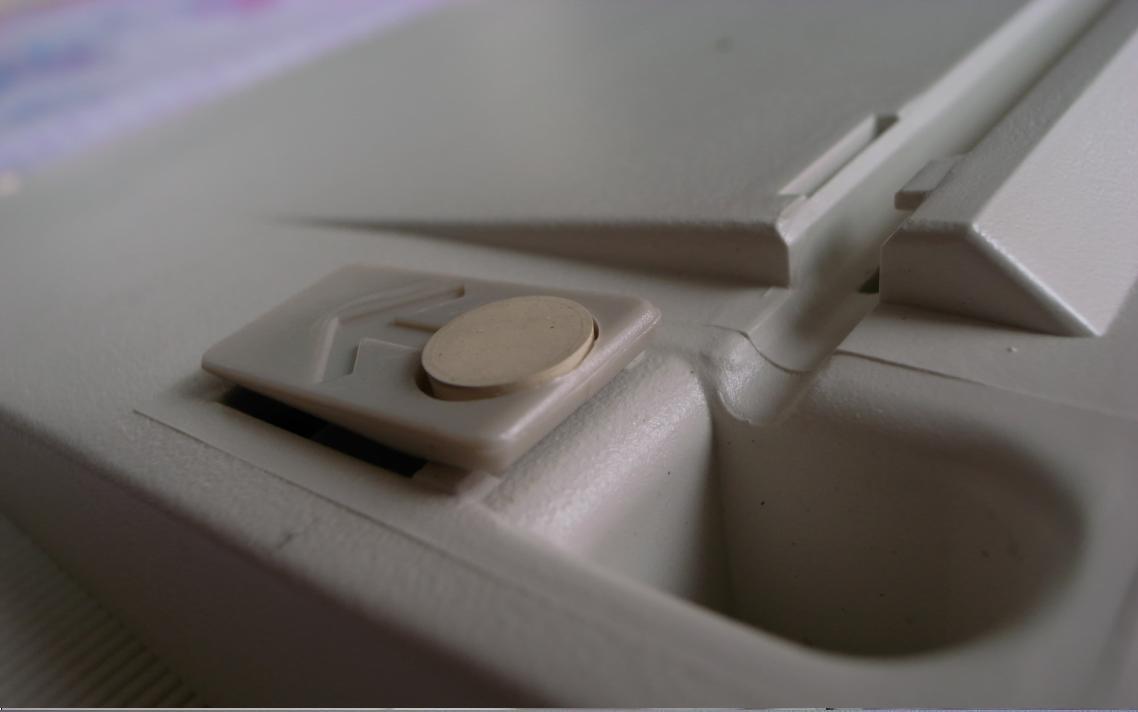

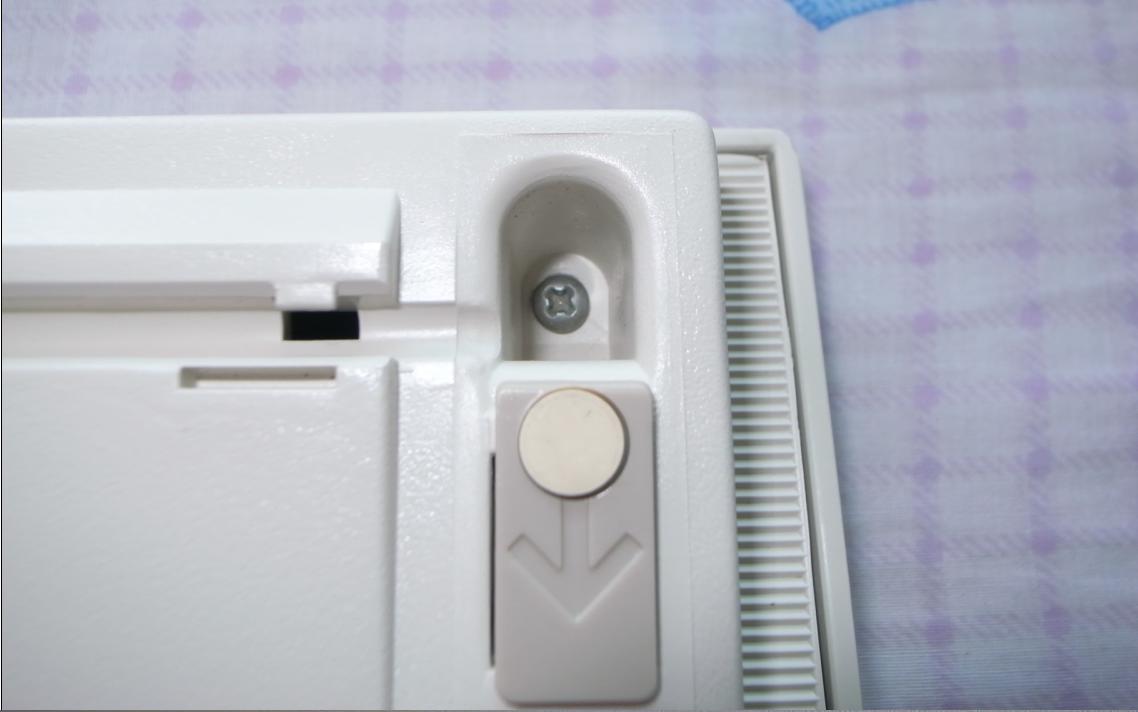

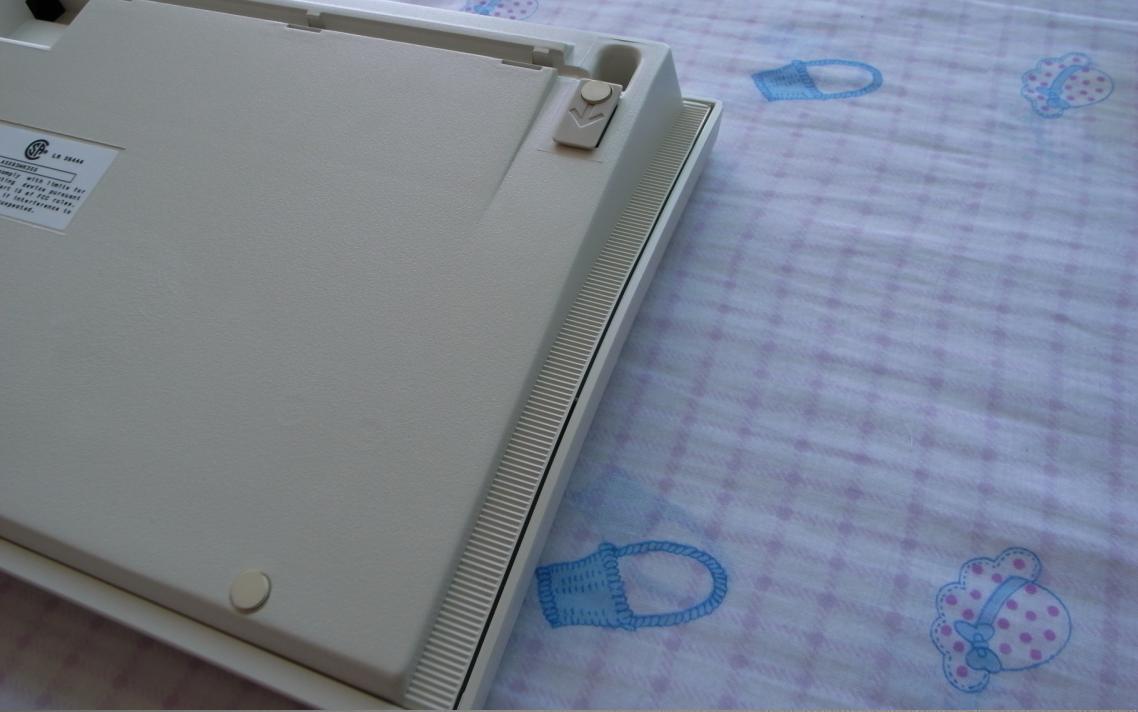

    接下来就来看一下 这个键盘最有趣的设计了 就是下面那个箭头
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

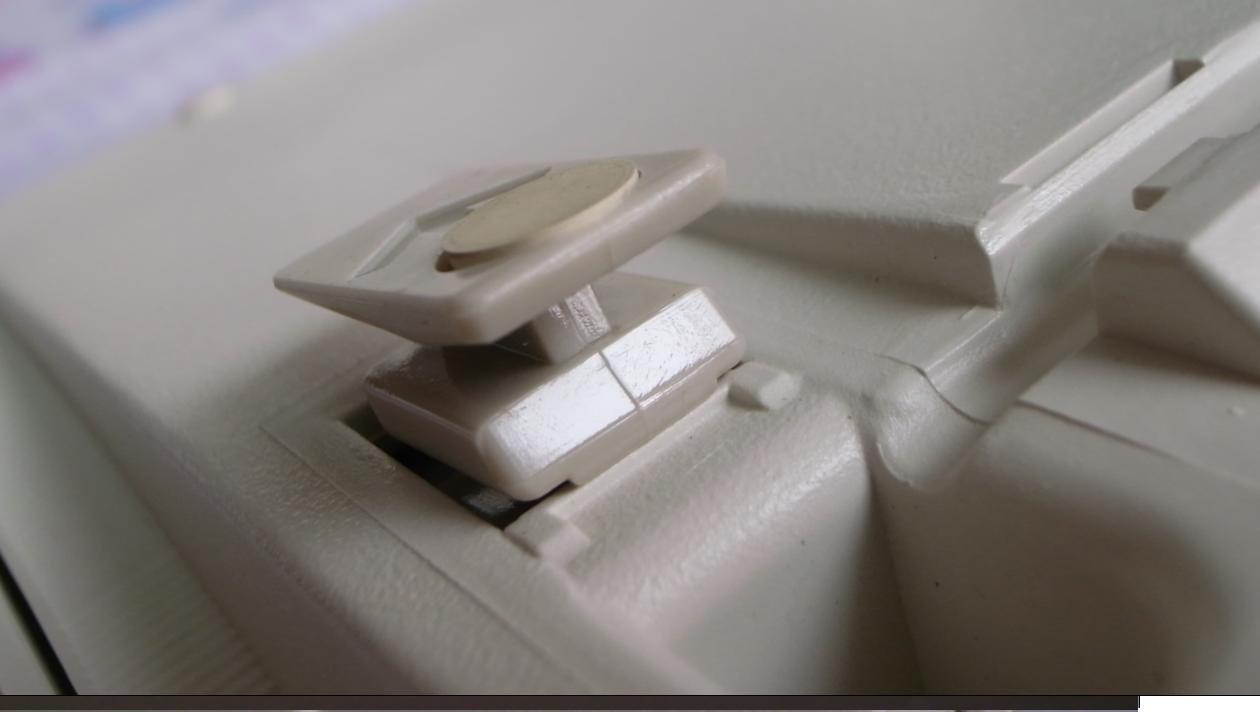

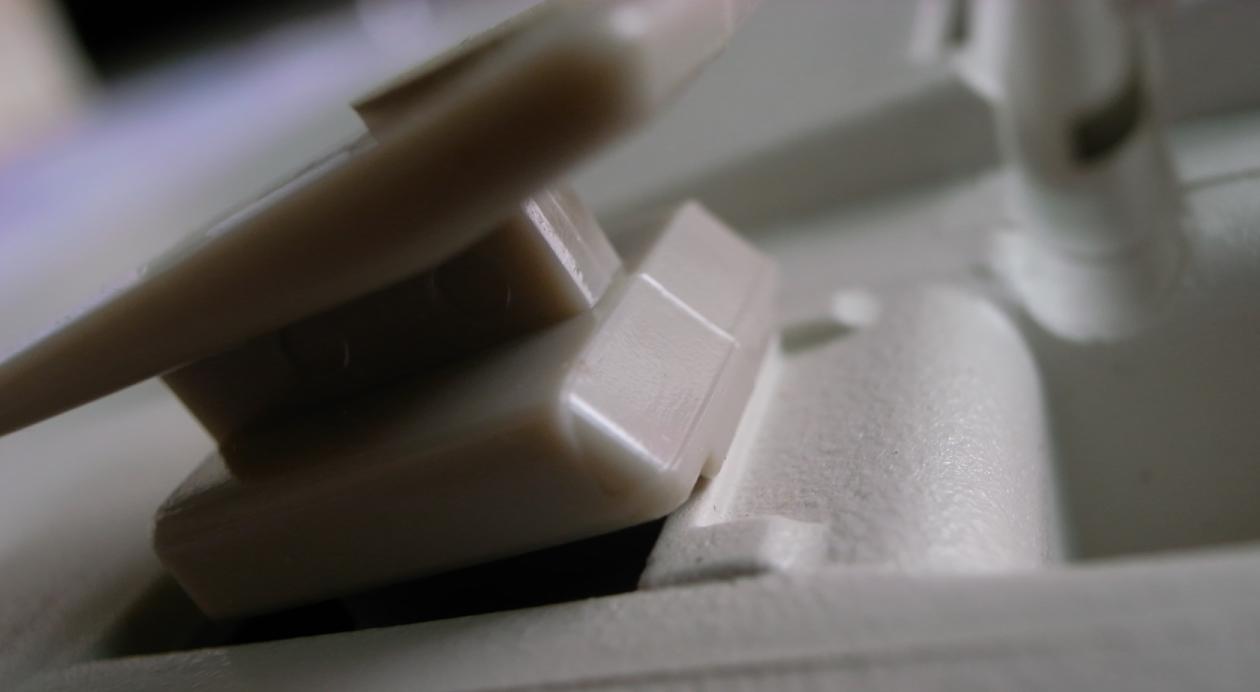

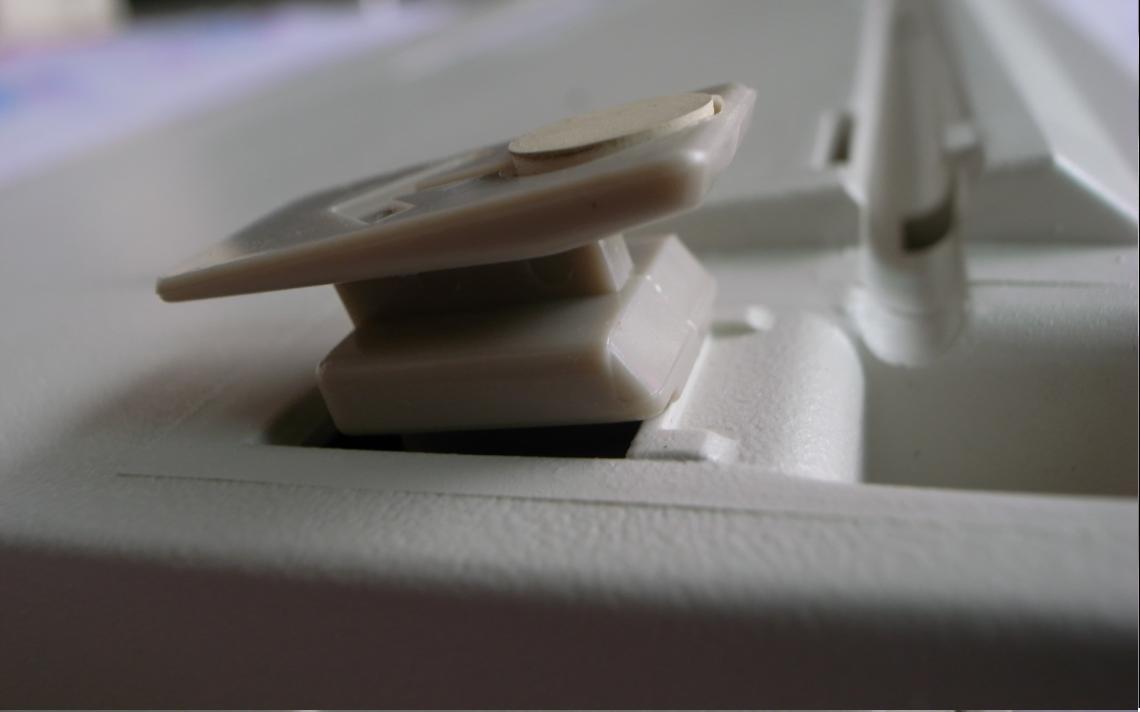

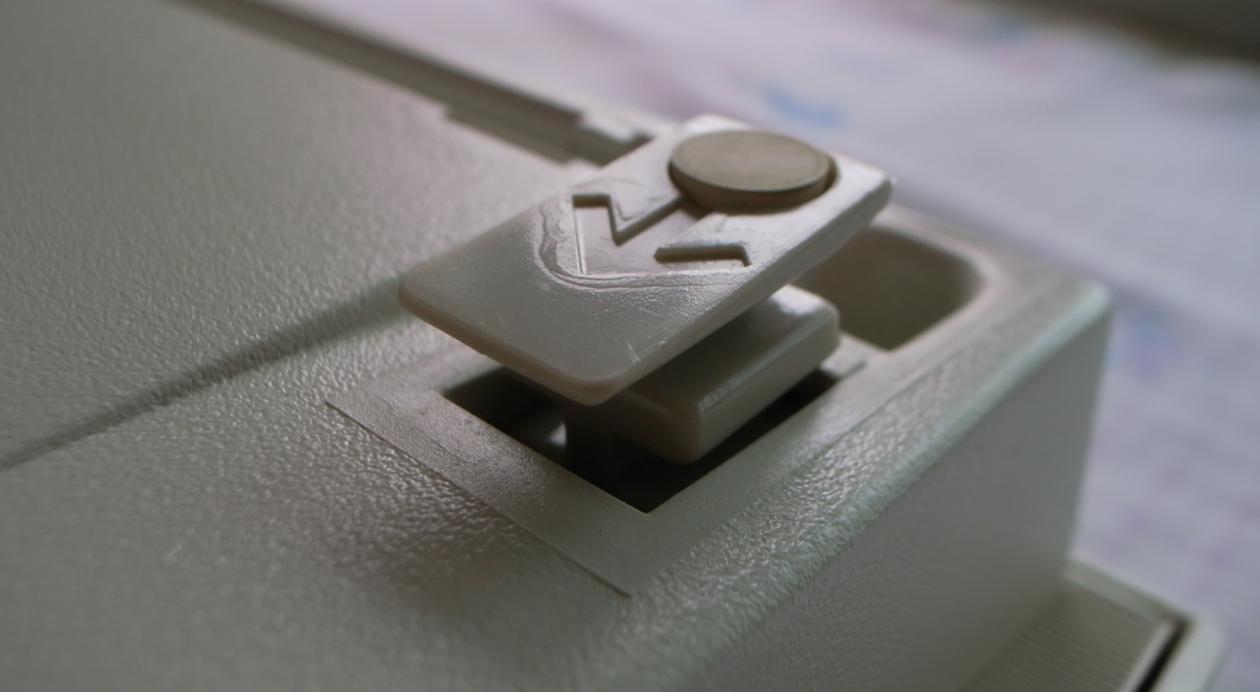

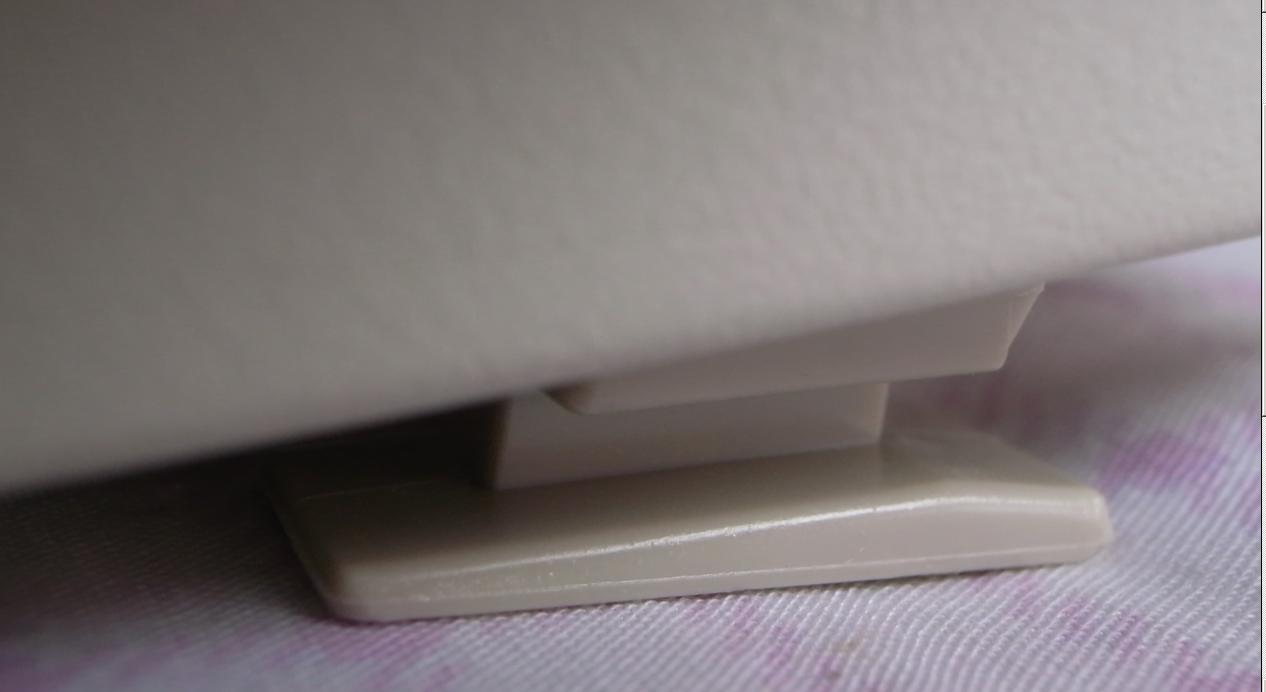

    借着上图那个小圆橡胶的摩擦力 可以按照箭头的方向用力 就出来一截 如下面的图
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

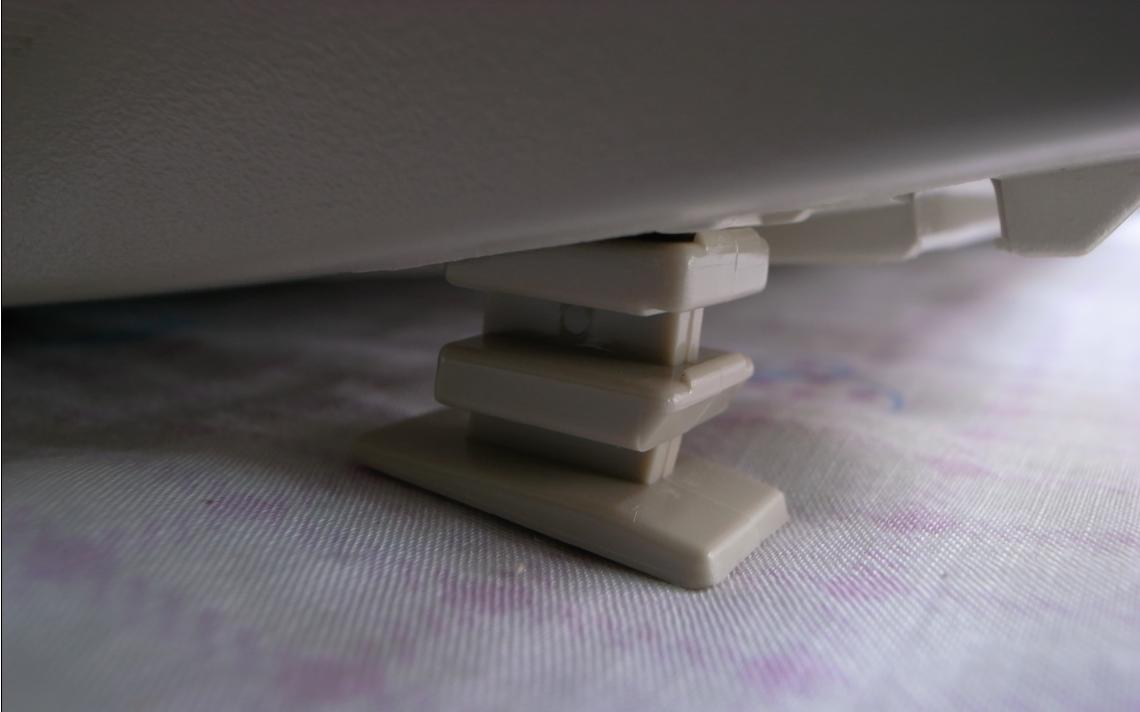

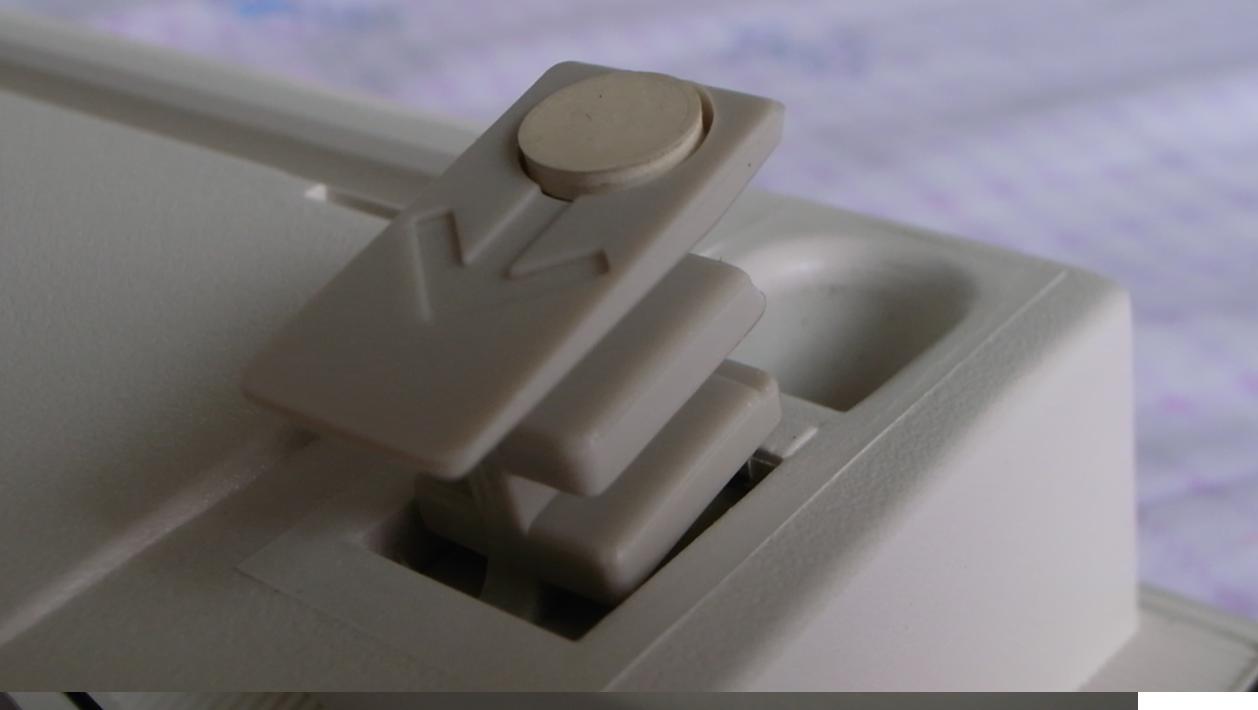

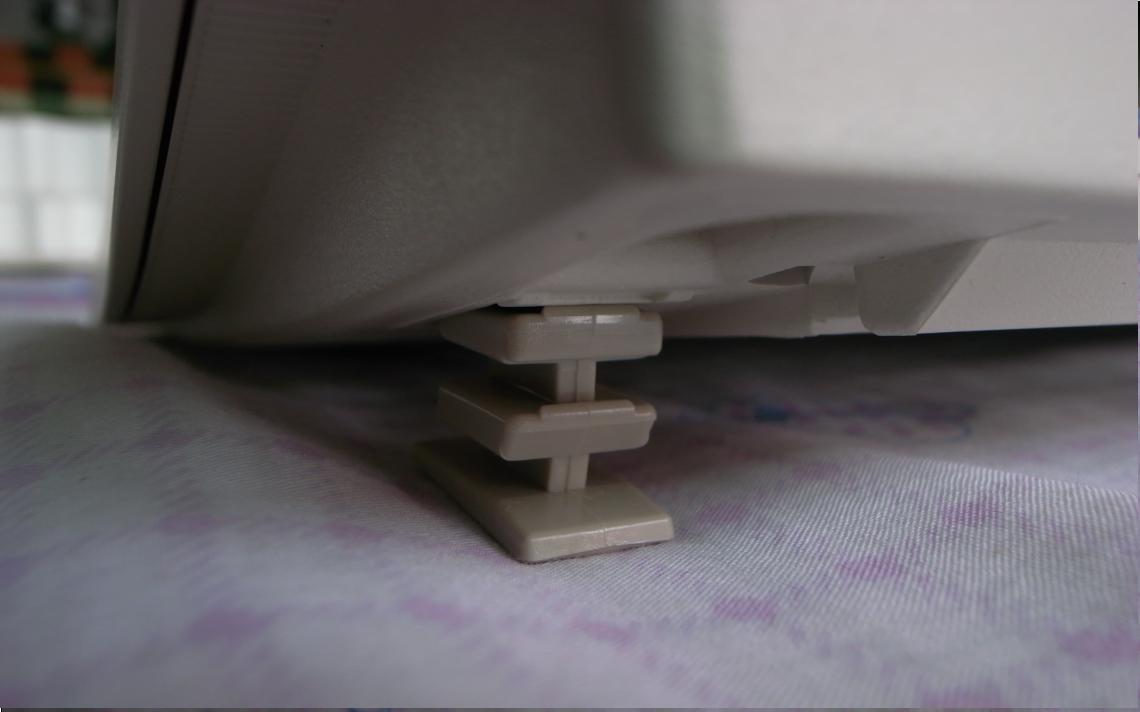

    上面的图是一截 按照上面的方法 还可以再弄出来一截 不过我不会用这个脚撑 因为这个键盘的弧度

    已经非常大了 足够我比较舒服的使用 完全开启的话 反而会不舒服了 我稍微有点想法的是 如果换成

    是金属的构件 那么是不是更加完美一些 更加可以把玩一些
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

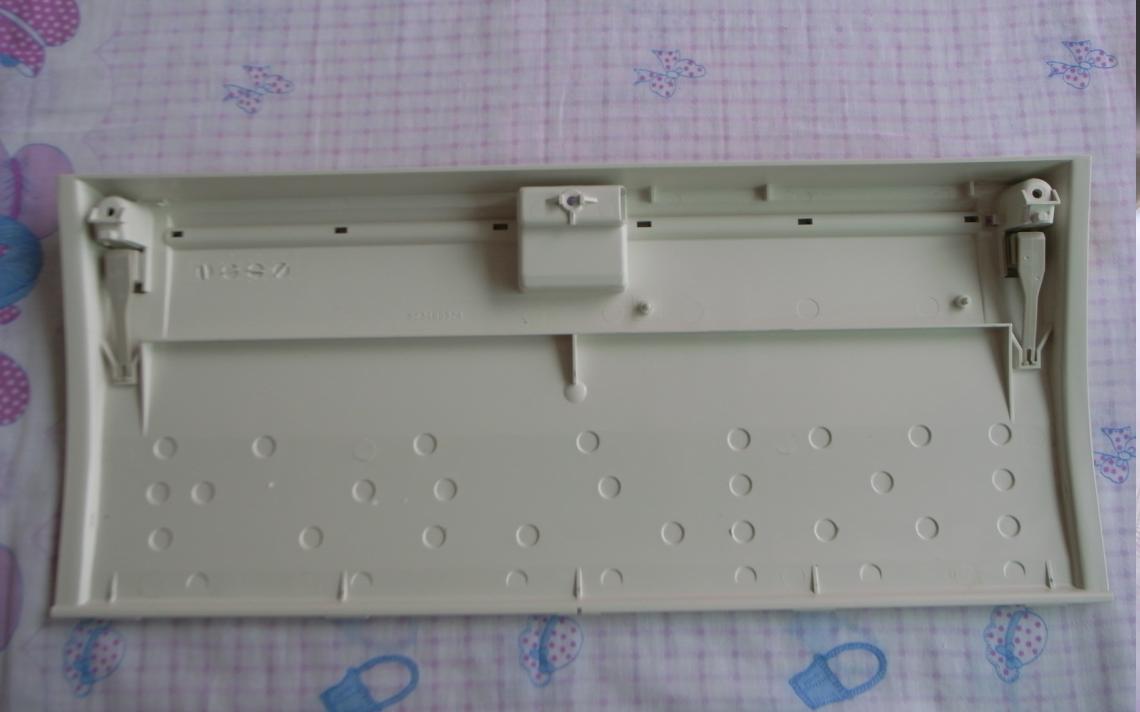

    开始拆解了 三颗螺丝下完 底壳出来 这里有一些值得注意的 比如整个底壳做出来的对钢板支撑的弧度

    还有脚撑的真面目 底壳上的生产日期 下面就一一来说
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕
    首先是日期 90年1月19日出产的下外壳
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

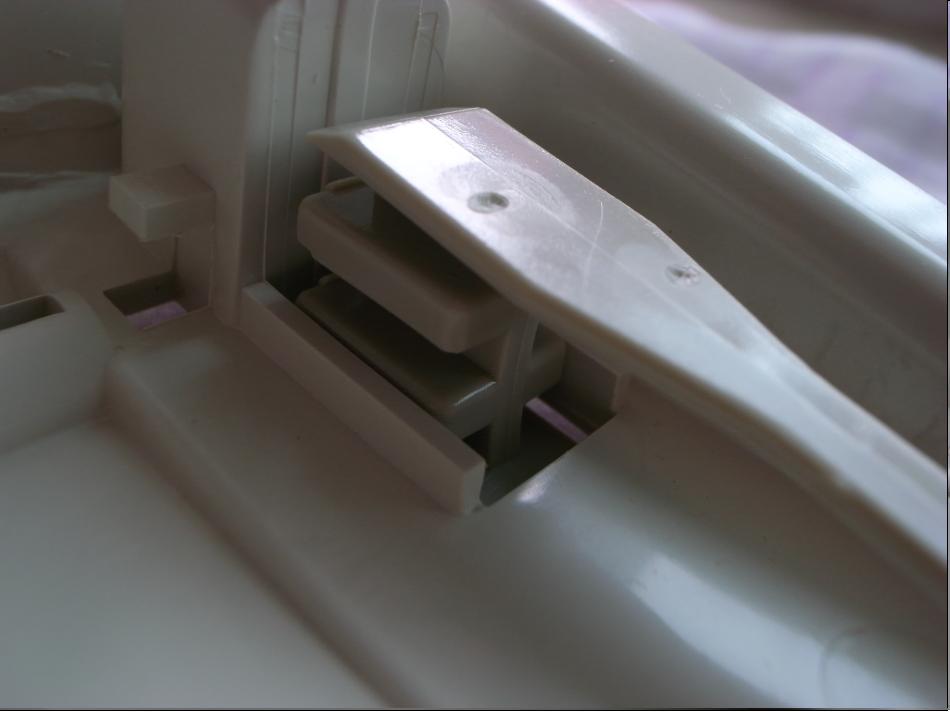

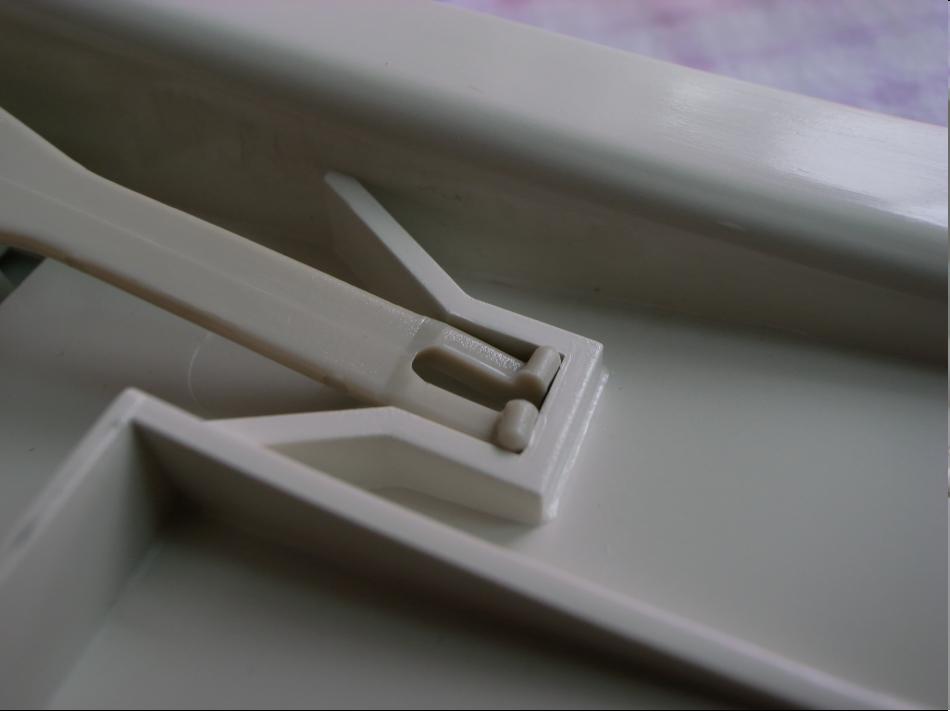

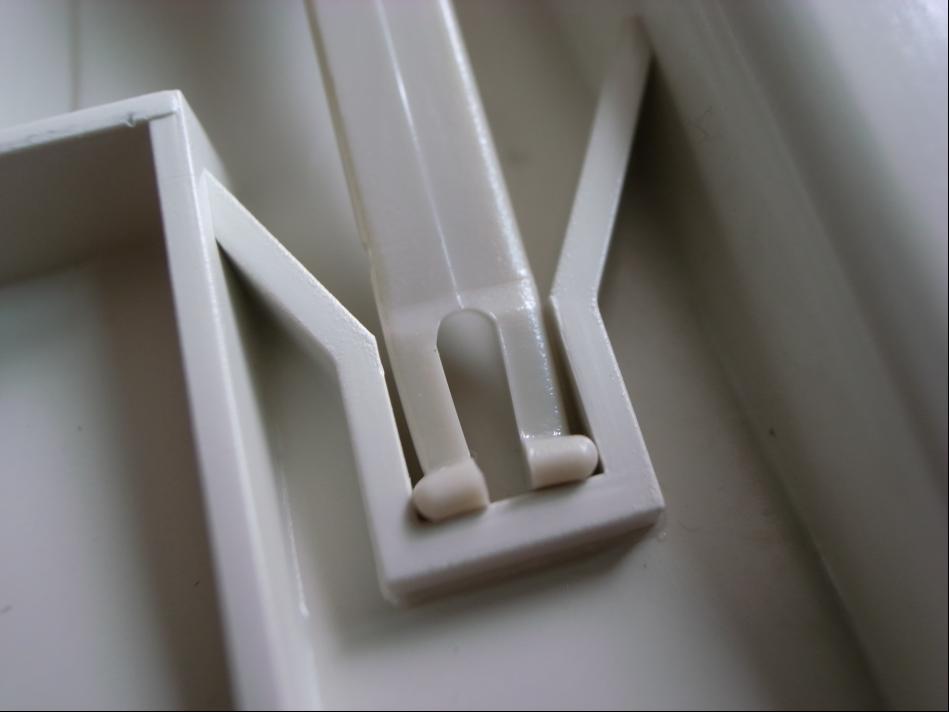

    然后是脚撑 脚撑的两只“脚”蹬在一个凹里 借力来对键盘提供支撑 你要问为什么不会蹬出来

    因为钢板刚好压住了它 使得脚撑的“脚”蹬不出这个凹
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕
    钢板就压在下面这个面上 使得脚撑就在一个固定很小的范围内活动
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

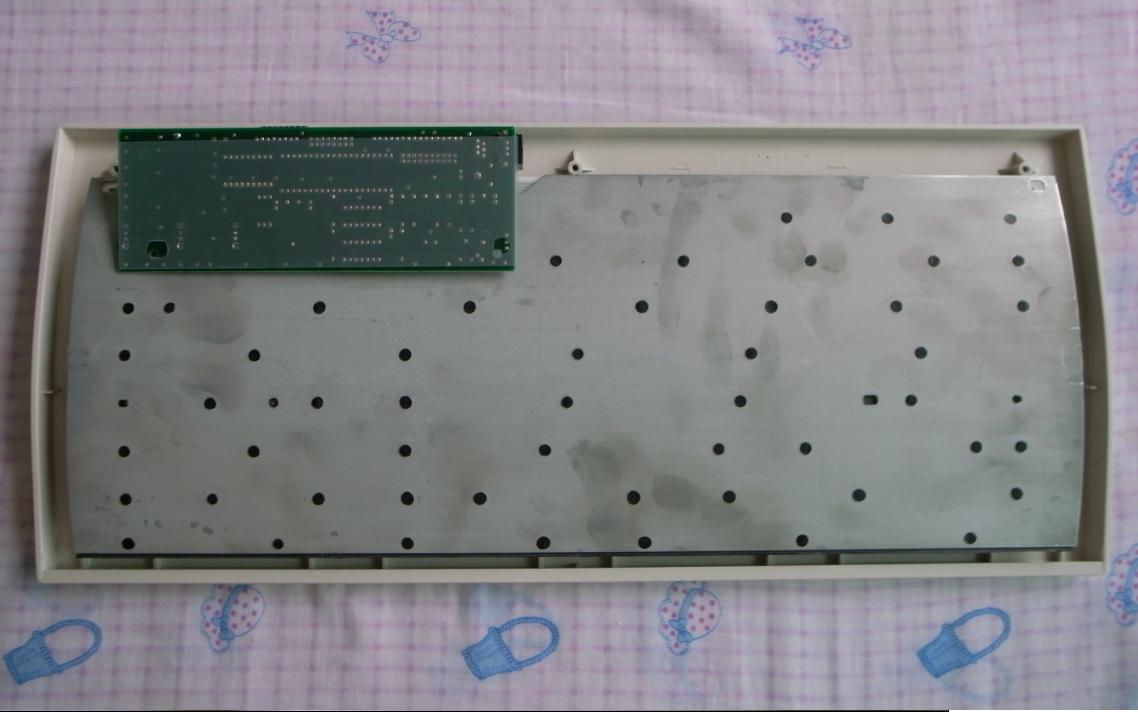

    去掉底壳的样子 熟悉的塑封 熟悉的钢板 里面的具体细节 更多的对比请看这里 http://www.pcwaishe.cn/thread-30497-1-1.html
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕
    电路板覆盖了一层透明的塑料片
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

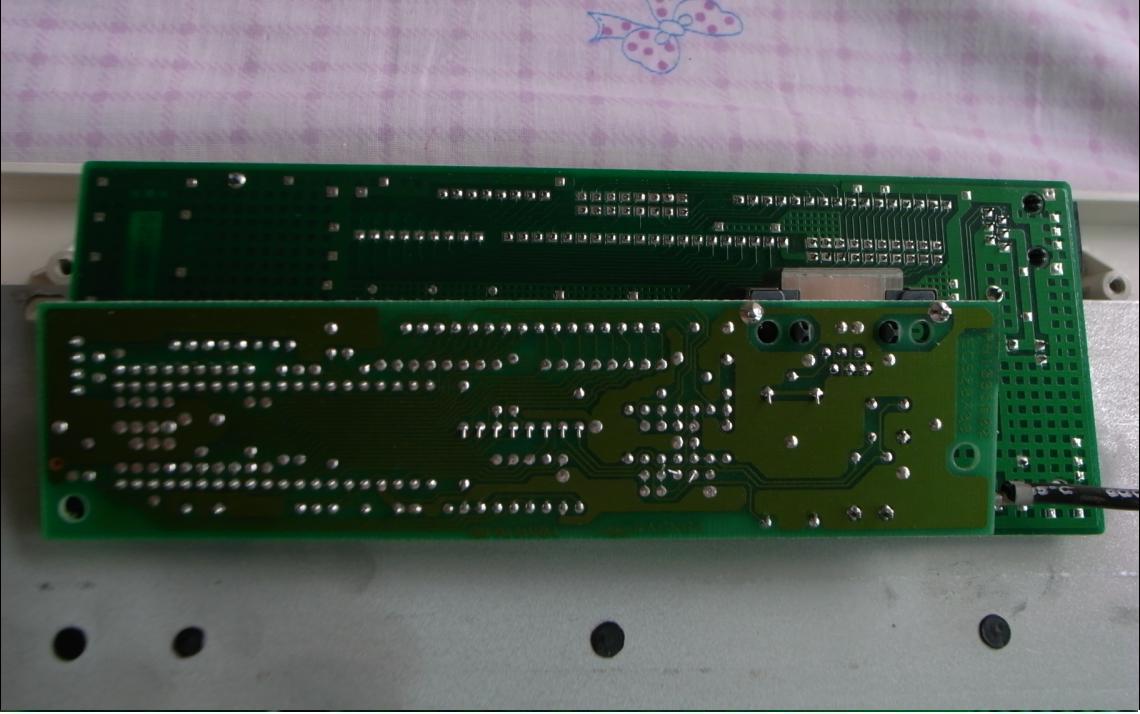

    漂亮的电路板 漂亮的绿色 精致的走线
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕
    和IBM MODEL M的电路板相比 可以看出来 电路板是经过重新设计的 也就是说 整个键盘

    除了钢板部分的IBM核心部分 其余都是不同的
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

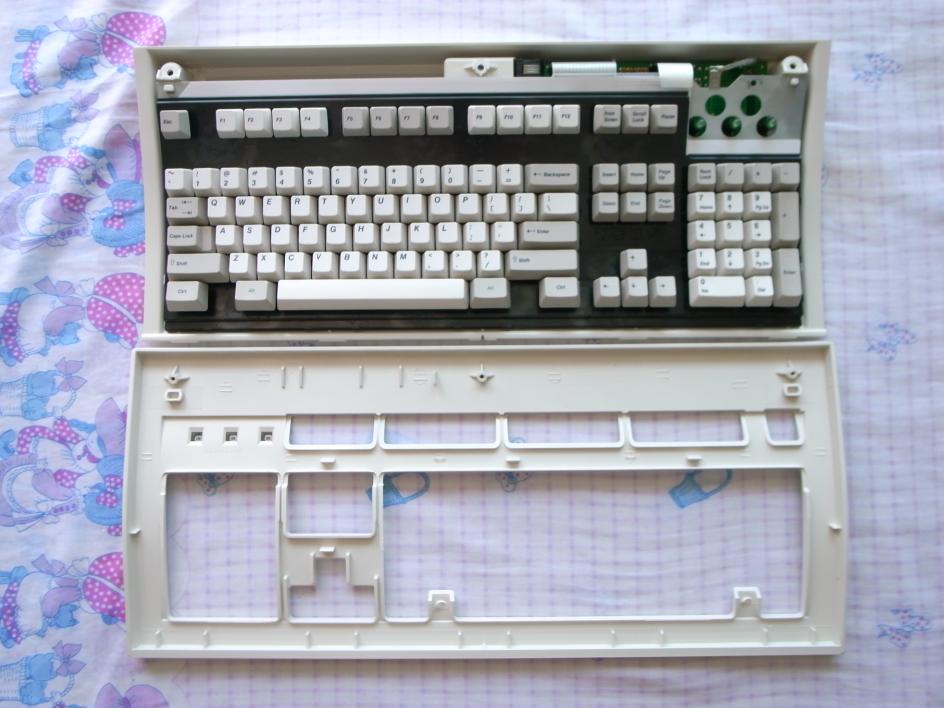

    接下来看上盖
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕
    上盖重332克
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕
    生产日期是90年1月份
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕
    上盖有5个如下面那样的卡子 对应的在下壳上也有五个
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

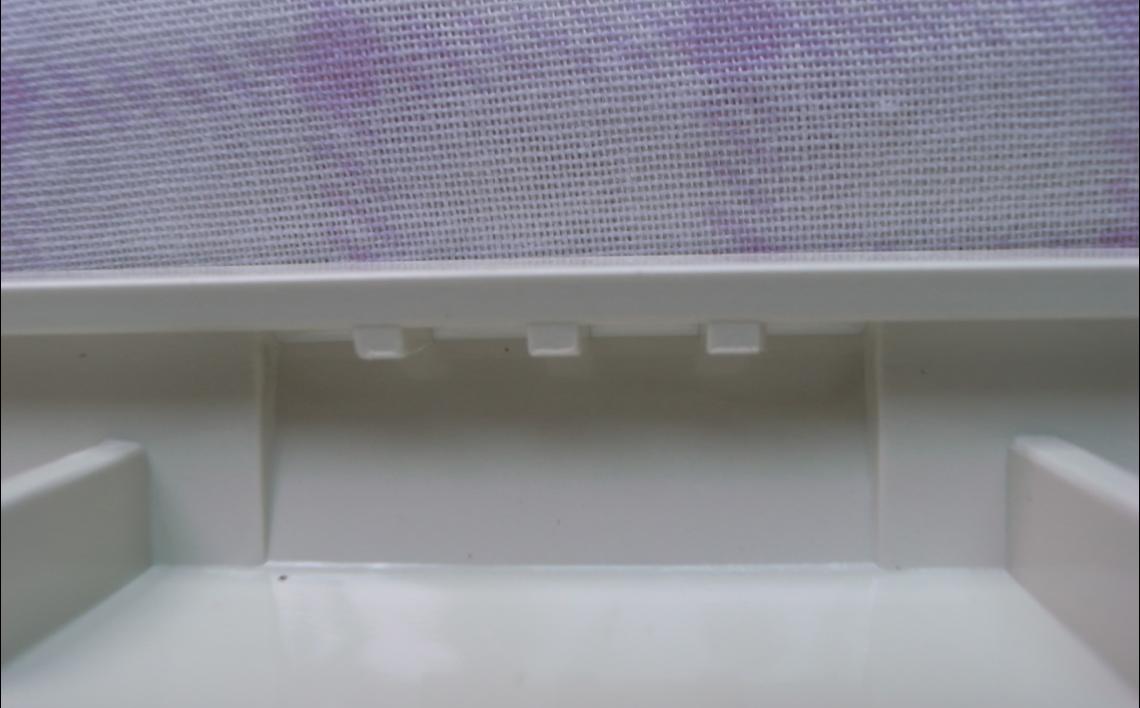

    下壳上与上面图对应的
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕 MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕

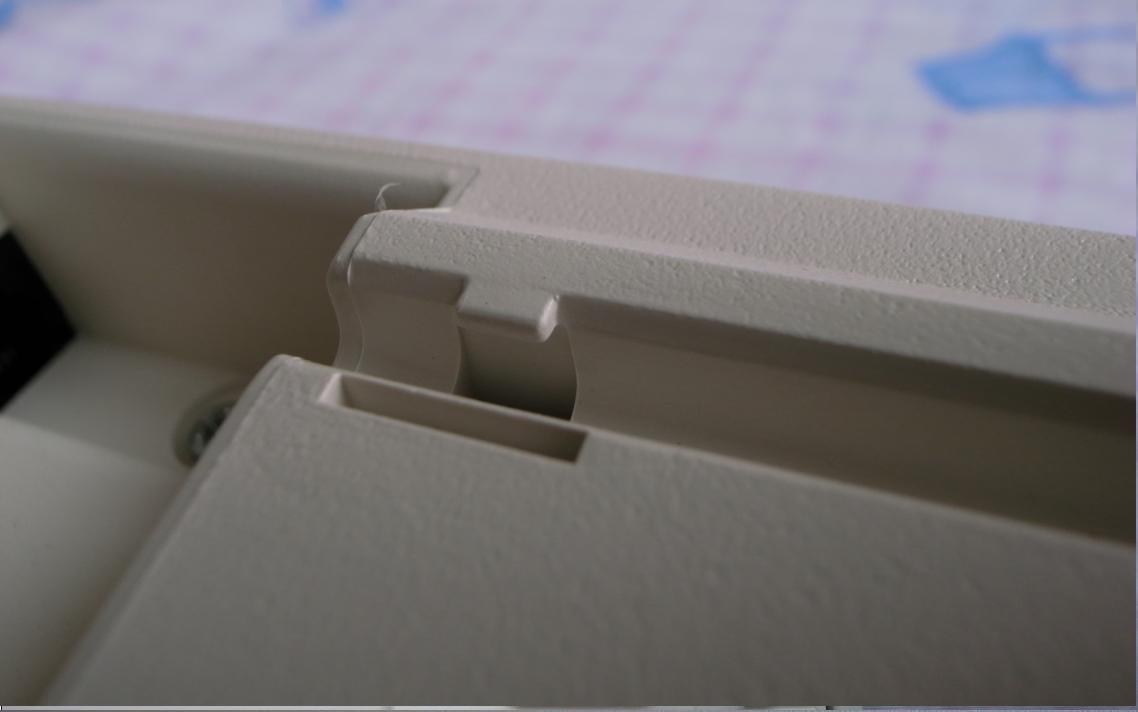

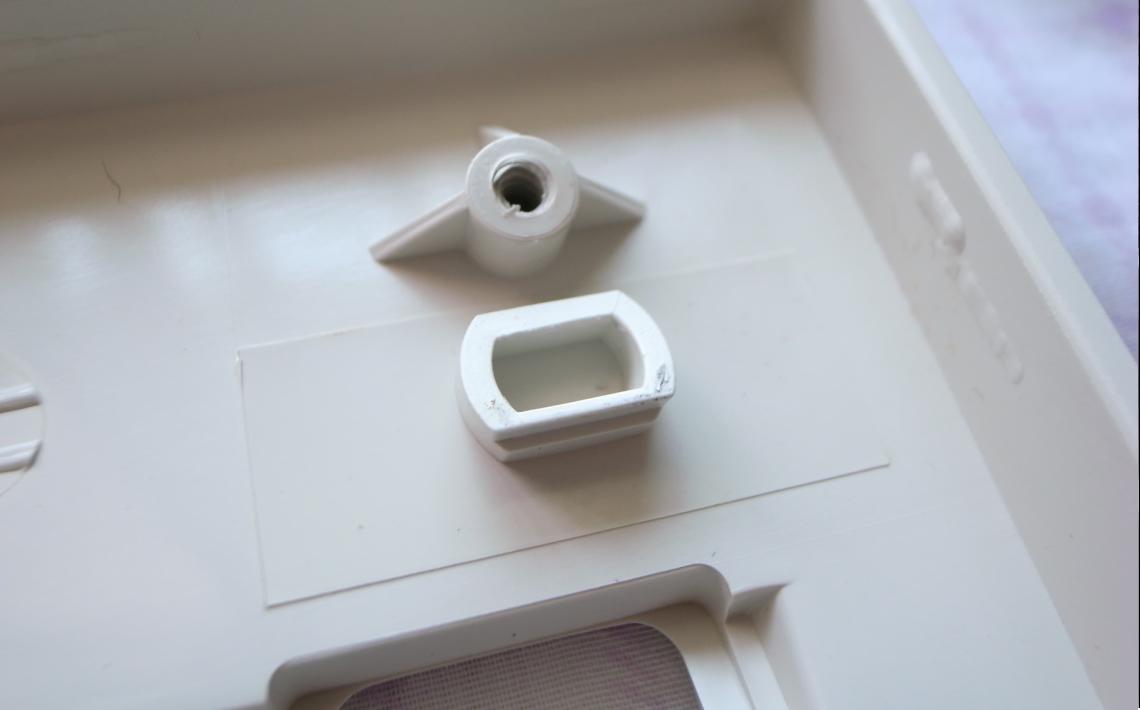

    还有一个上下外壳的咬合处 下壳子是为钢板定位的 如下图
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕
    然后就是上壳的与之对应的地方
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕
    最后是整个核心--钢板封装的日期 是89年11月17日 那个时候 还是IBM 灰标的时代 ！
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕
    拆解部分就到此结束了 IBM系列的好做工又过了一遍 但是我其实最想说的不是以上那些内容 我最想说的

    也是最有惊喜发现的地方 是这个键盘的手感部分 IBM MODLE M系列键盘从80年代开始投产 在设计上就是

    考虑的欧美人的使用习惯和方式 力度做得比较大 所以 对于亚洲人来说 就像一个生冷的硬馒头一样 很难

    啃 不过 我知道的有一些人就喜欢这个力度 比如我的一个上海的朋友（我一直是很惊讶 这么重的口味 ) 更多

    人买MODEL M都是为了收藏 像老歌一样 不会老是在听 偶尔拿出来 听一遍 回味一下当年的那段岁月

    我也是这样的情况 在很多欧美的电影电视里 都出现了MODEL M的身影 那种敲击的声音真是销魂 再加之IBM

    在整个电脑历史中的地位  所以 MODEL 系列一直是我梦寐以求的东西 当我第一个MODLE M到手的时候 那份

    激动真是犹如青田秀要去香港见文为均的FEELING 虽然没有见过面 但是 好像老情人一样的熟悉 真正击打后

    还是有失落感的 我自己坚持不了一个聊天的时间 因为实在是太硬了 按得手指生疼 所以 只好像老歌一样 把那份

    感觉放在心里了 终于等到AT&T 他们之间的手感差别就好像黑轴和茶轴的差别那样 非常明显 AT&T的弹簧一定

    不同于MODEL M的弹簧 这个是真正可以满足我用来打字的MODEL M系键盘 但是 正是因为此 我反而又不舍得用

    了 因为这个 不像MODEL M 偶尔还能淘到 连一个替换的都没有 在我的使用习惯里 这样的键盘是不会拿来用的

    人的心理真是有意思 哈哈

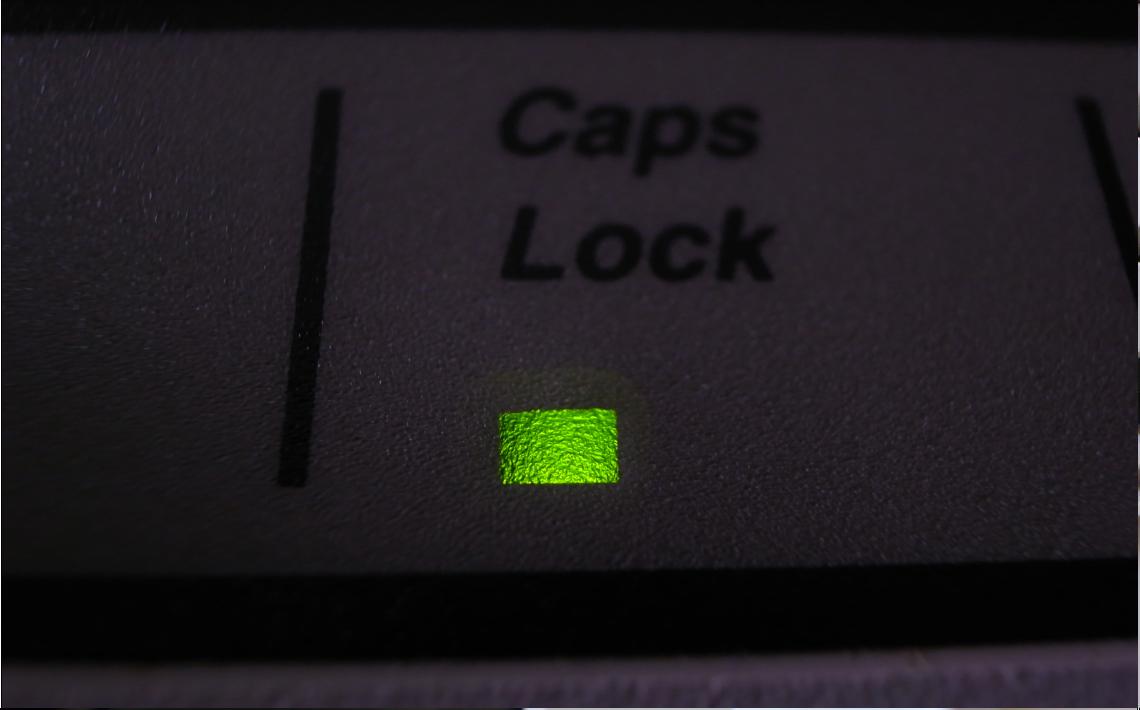

    结束之前奉上一张上电图
    MODEL M系精品---AT&T MODEL KBD 305B 拆解评测--更新完毕
    到这里吧 就到这里啦
