金环蛇换蓝灯，写一些说明。（转贴)

cyhyr · 发表于 2009-7-12 19:39

由于一边摆弄电烙铁一边还要拍照的话确实比较危险，我也怕麻烦。所以照片都是改装好以后拍的。

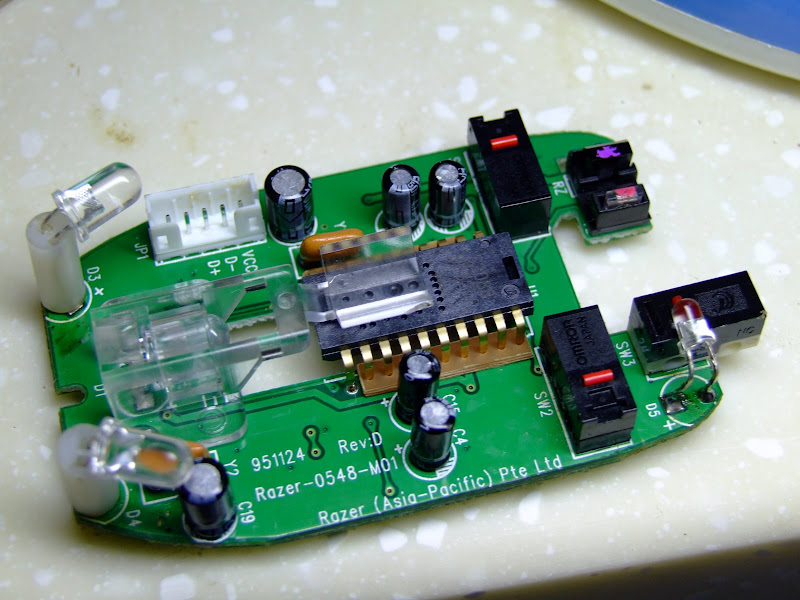

电路板全景图，没看到什么像手工活吧？至少不是糟糕的手工活。

红点微动上次已经换好，这次就是换三个灯。蛇的焊锡应该都是无铅焊锡，所以不太好熔，可以用自己的低熔点焊锡不断加入混合降低焊锡熔点，使得拆焊的时候更加容易一点，拆焊很重要，如果不小心把焊盘弄掉下来就不好了，至少看相很不好了。另外就是最好手头有个吸锡器，进口的最好，电烙铁头使用刀口或者大1子口的，可以同时接触到两个焊点，拆焊容易一点。另外就是助焊剂也能防止焊盘过热掉下。

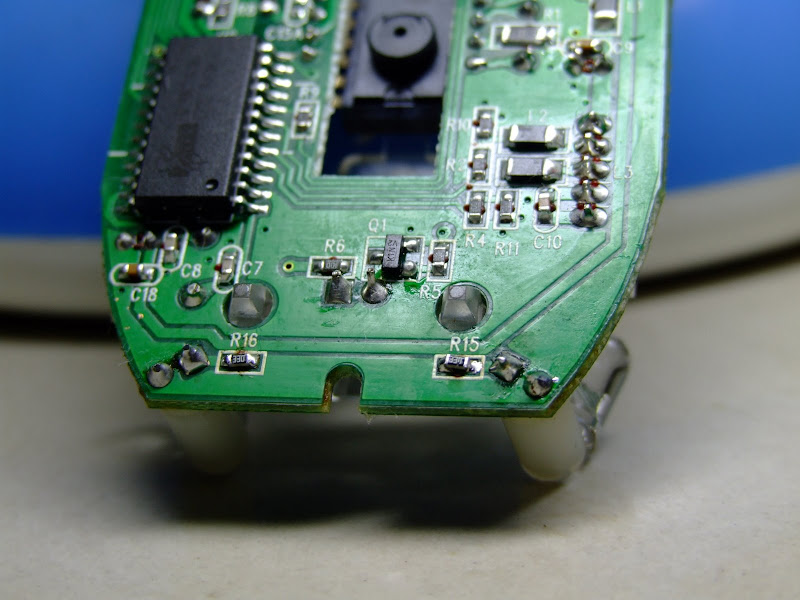

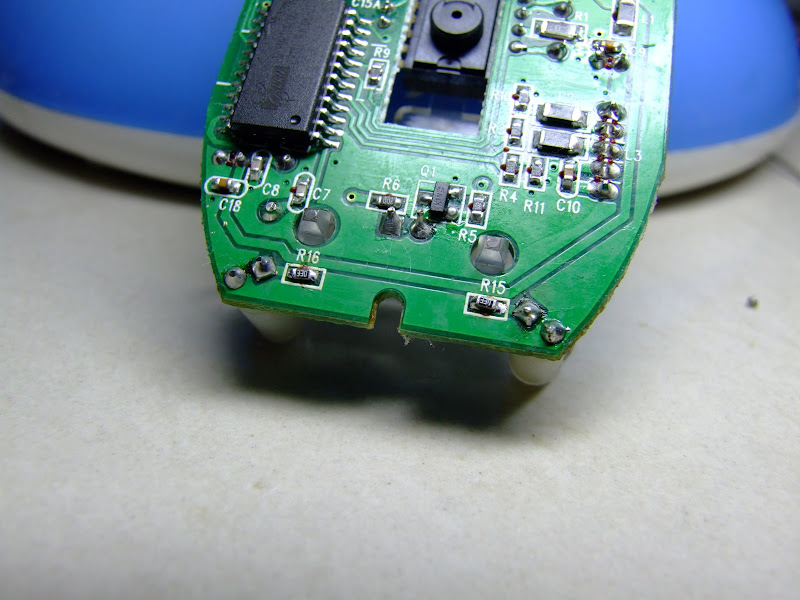

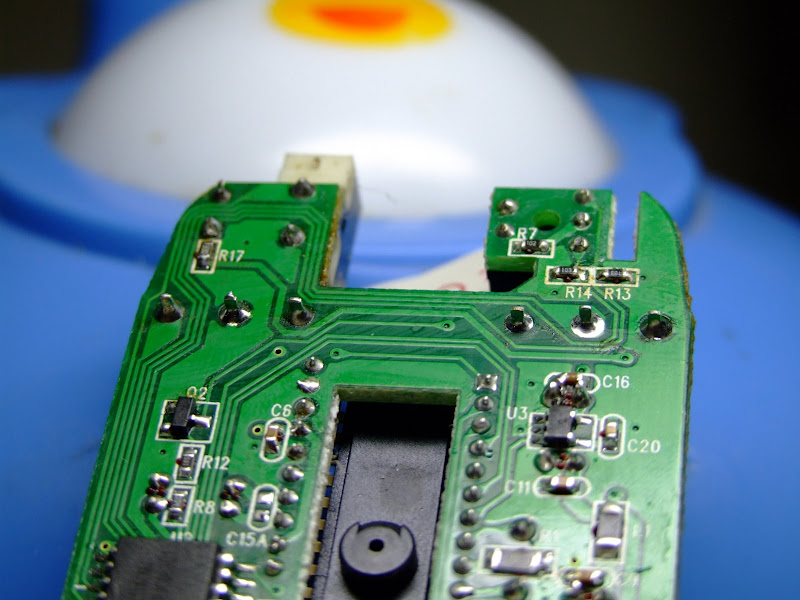

看几张焊点细节，应该还算不错吧，其实不光换了三个等，也将其原来的301（300欧姆）贴片电阻换成了330（33欧姆），这个焊工就不要太苛求了，那么小的东西，我要求就是能用就行，不掉就行，是有点歪的。

为什么要换电阻，我量了一下，加在原来金环上的电压只有1.8v左右，在这种电压上，只有红色的，粉色的led会亮，所以我没怎么想计算了一下大概需要换成35欧姆的电阻保证蓝灯的3.2v工作电压。

结果后来一试，这其实是个限流电路，设计二极管通过电流6ma左右，能够激活蓝色二极管，就是不太亮，不过换了就换了，亮点好。

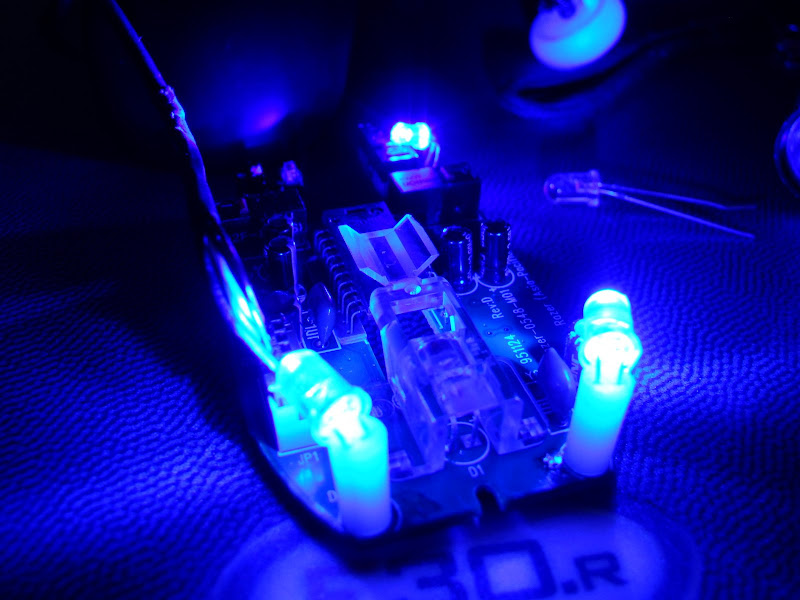

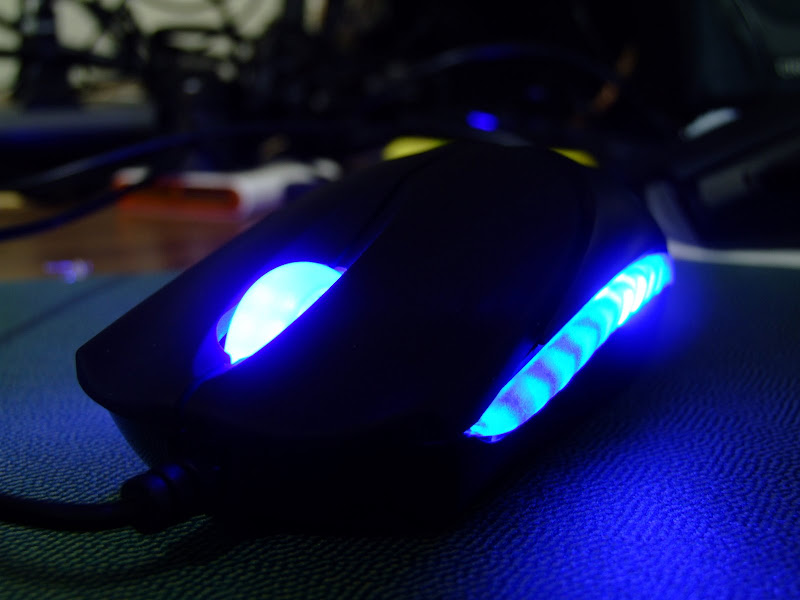

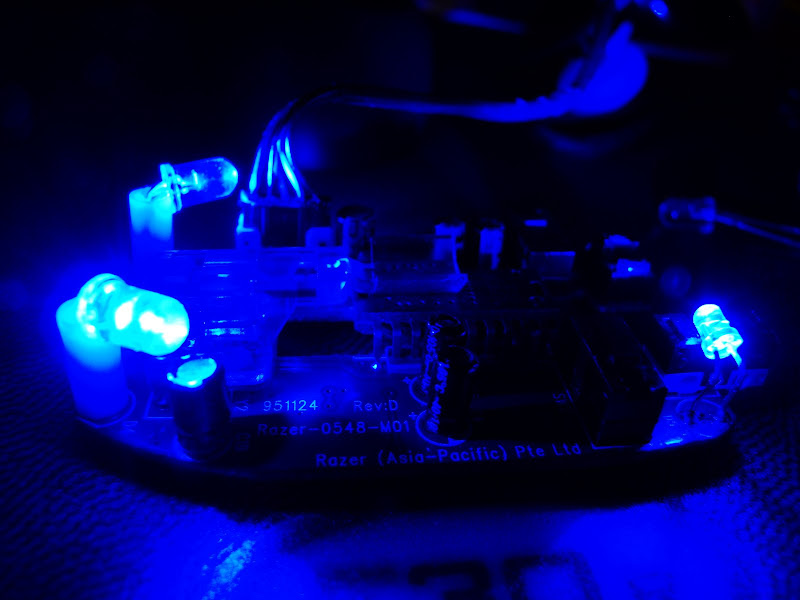

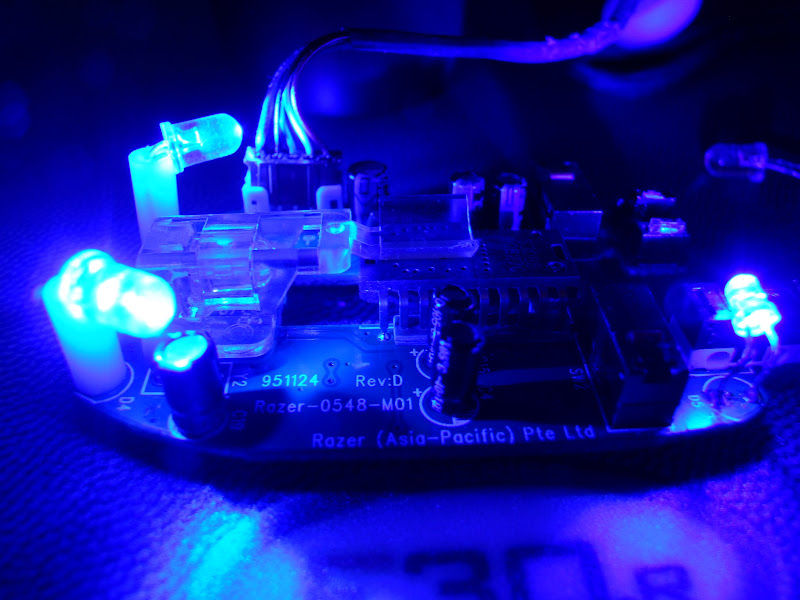

点亮以后的图片，实测二极管两端电压3v左右。嗯，刚好也不会太热，看一下亮度。

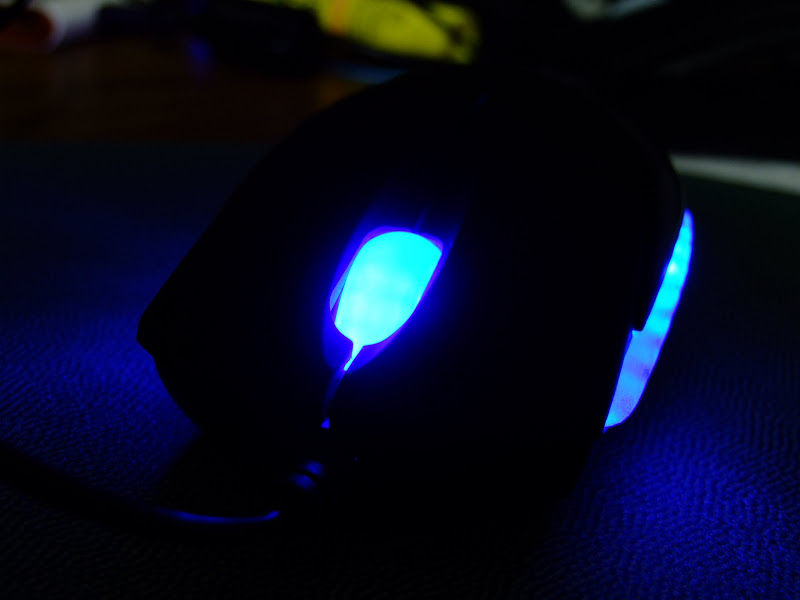

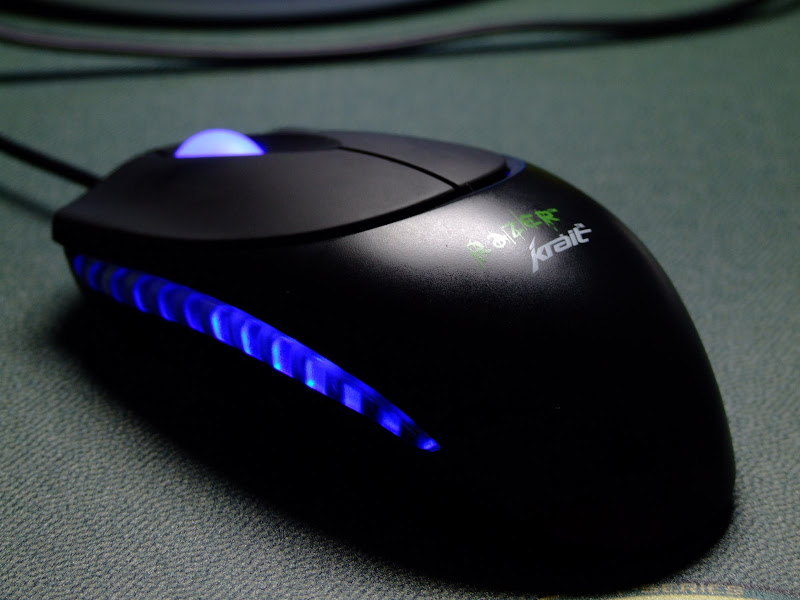

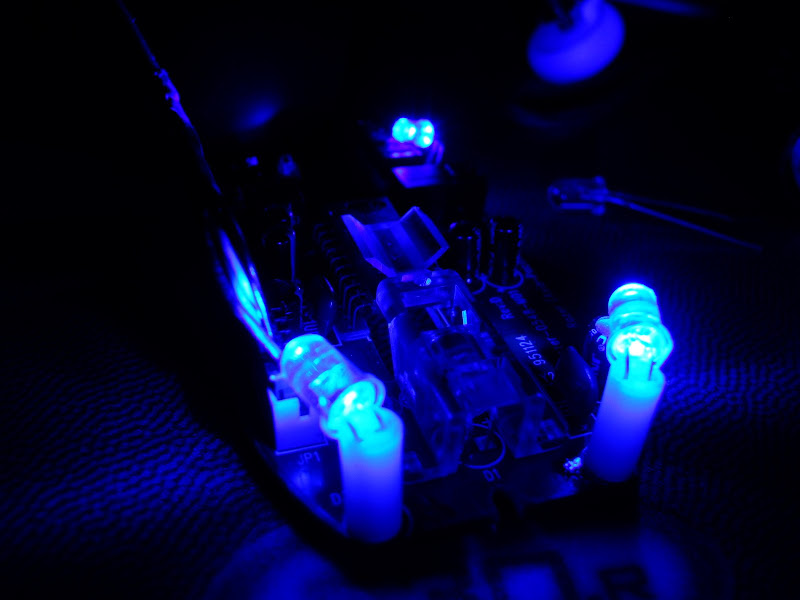

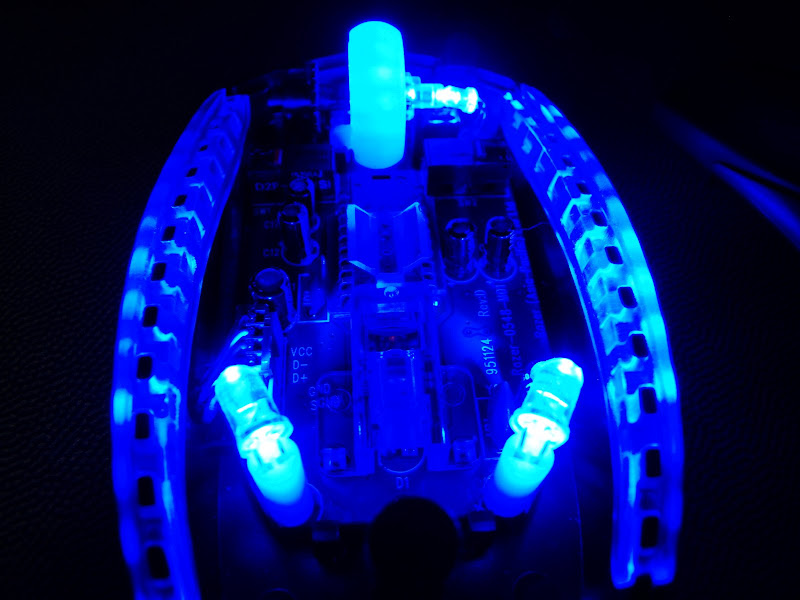

再看几张，照片拍出来的曝光度好奇怪的。

说一下为什么呀选用蓝色灯吧，其实led灯做的比较常见的也就红绿蓝这三种，而且色纯度还不错，像金环蛇那个黄灯就属于很不怎么样的那种。

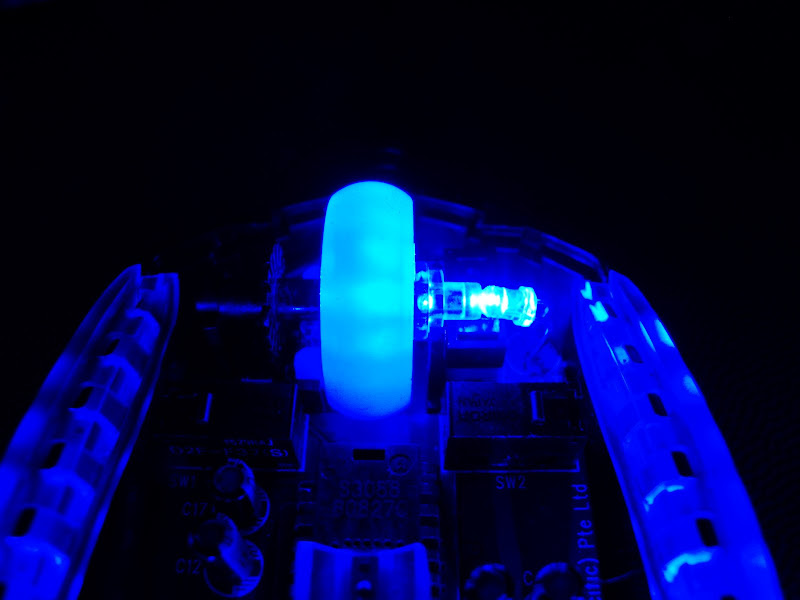

而蓝色灯的优势就在于，散射性最强。天为什么是蓝的。也可以说蓝光的渗透性最强。所以，拿它打透蛇的滚轮灯是最适合不过了。

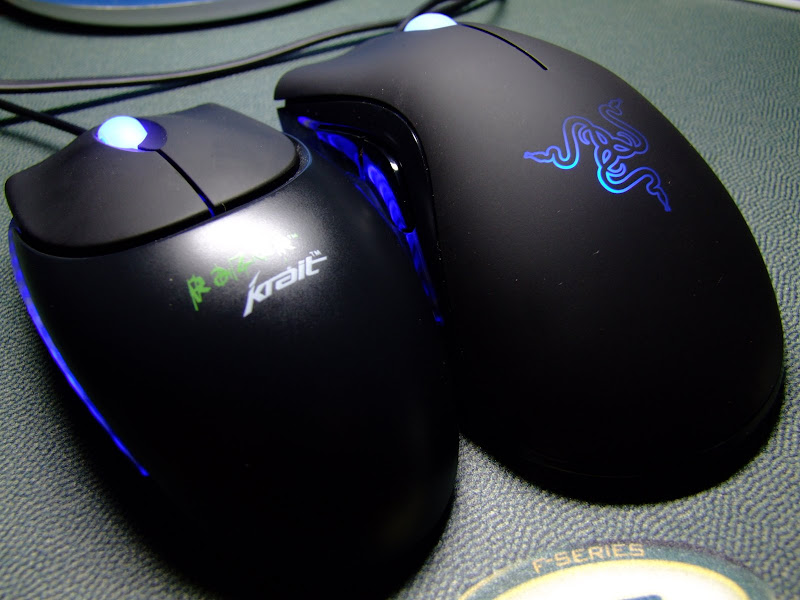

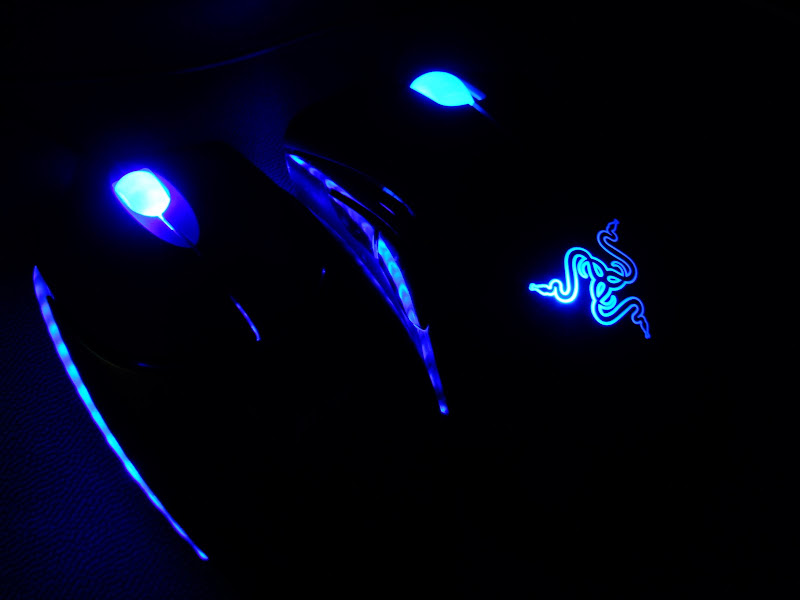

和蝰蛇的灯比一下，其实是不一样的，照片里面不太容易看出来。

gougouamm1314 · 发表于 2009-7-12 19:43

顶顶！~~强文啊教我蝰蛇怎么换绿灯。。

mxttsdo · 发表于 2009-7-12 20:12

漂亮！相当的漂亮！支持DIY精神！！！

cyhyr · 发表于 2009-7-12 20:32

我看了也很兴奋所以发来让大家看看!!

danten · 发表于 2009-7-13 08:21

金环蛇已经出蓝灯的了
CF版的........

3113971 · 发表于 2009-7-13 09:09

好漂亮的蓝蛇，说真的，金环蛇里，我还是比较喜欢蓝光版。。

zHeng_rB · 发表于 2009-7-13 09:24

牛
个人觉得比黄色红色好看多了...

mxttsdo · 发表于 2009-7-13 10:25

金环蛇已经出蓝灯的了
CF版的........
danten 发表于 2009-7-13 08:21

价钱？？

whc6666 · 发表于 2009-7-16 13:31

LZ喜欢折腾，我也喜欢。顶了。。。。。。

anonhe · 发表于 2009-7-16 15:15

功力很深啊
