KeyTronic系列键盘工艺

强大的t-back

KeyTronic这个公司

在键盘领域算是元老级别的存在的

从公司资料上显示

建厂于1969年

是世界上第一个制造办公用途PC键盘的公司

KT拥有40种专利，贯穿每一个键盘工业领域，其中包括，弹簧开关工艺，电容开关技术，激光镭射印字工艺，覆膜工艺，笔记本键盘，光学字母识别技术，光学鼠标技术，声音识别技术，指纹识别技术，无线键盘技术，

以及世界上第一家采用USB接口的键盘厂


kt系列键盘分为三个规格：
低端：WOLVERINE  旗下都是 KT800打头的
中端：PHOENIX 旗下有 E06101   E06102   TAG-A-LONG  CLASSIC
中高端：kt2k系列 旗下有  KT2001  KT2001PRO  LTD EUROTECH  E046   E03600  E03601

国内最常见的KT键盘位KT800以及LTD
国产与墨西哥产都有，KT2001欧配比较多，US配比较少
本人比较过国产的classic和墨西哥产的classic，以及国产的LTD以及墨西哥产KT2001
结合KT的拆解图，产地应该是不会影响手感的

先说明一点，此文纯粹为理论分析，并不建立在拆解基础，部分数据源于网络
只是有感于国内对KT键盘了解甚少，姑且作为转发，并增加一些个人的看法

KT键盘主要分为3个部分，键帽面板，硅胶片，薄膜电路

键帽面板：


很小么，哪么来块大的，此为KT2001面板



看看背面，键帽是通过圆筒形的卡扣式卡在面板里的，如果暴力拆解，容易造成结构损坏



部分型号，键帽面板直接带有LED灯




如classic系列键盘的面板，则没有带LED灯，LED灯是直接集成在电路板上的


卡扣形状略有不同



键帽面板下既为硅胶片以及薄膜电路


硅胶片就是KT键盘分区压力的奥妙所在



以KT2001为例

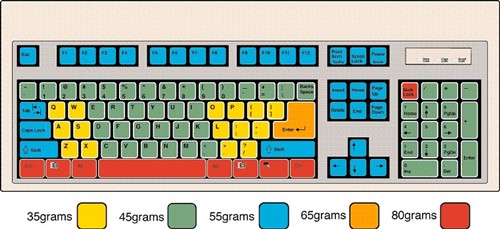

分区压力示意图如下



以35克区为例，小指轻压则可触发到位
以硅胶片作为回馈媒介的好处在于，没有明显的段落感，比较适合办公以及CS类游戏使用

而划分KT系列键盘规格的，正是这块硅胶片
KT800同样有硅胶片，不是它没有区分压力而已
至于为什么会有压力区别，我姑且认为是因为厚度的问题

再下一层为薄膜电路


接下来就是印字工艺

激光蚀刻工艺
就是所谓的laser技术，采用激光在键帽表面烧出一条凹槽


借拉登童鞋的一张使用1年的KT800键盘键帽图一张，完全没掉字



可以说，就工艺上而言，KT系列键盘相比普通的薄膜键盘，并没有什么太神秘的工艺
不同之处就在于那块硅胶片，以及华丽的人体工学设计

不过本人也有一些问题和大能们一起探讨一下
RF键盘我记得采用的是胶碗，其实就是硅胶片加弹簧
不知道RF是如何实现分区压力的？
是通过胶碗，还是弹簧？

chzhq

各个种类的键盘都存在精品与糟粕，KT系列键盘算是薄膜里的精品了，不过销售渠道的问题在国内并不是那么普及。

OutMan

来学习一下。

牙膏我用冷酸灵

学习之

3113971

好文啊~

rosicky311

国内的淘宝上挂的KT多为国产的 或者是洋垃圾来路 手感上已经和新的有很大差距

lanlilian

受教了

cs0007

RF 提供回弹力也是靠的橡胶。
弹簧起改变电容作用。也就是说弹簧控制的触发
