来自英国的猛将弟----Devlin D3-KP OEM for REUTERS

gearedbyby

为啥叫猛将弟不叫猛将兄呢，因为这俩是淘宝收的哥俩，这个是小弟，大哥还没拍图，所以先看看猛将弟咋个猛法好了,据说是新的，看着没使用痕迹，姑且相信是新的吧

咋一看是个小键盘，仔细一看，花花绿绿，也不是普通pc键盘，看起来倒像是个拍卖用的键盘，字体和按键都很粗犷的说

背面看着很舒服，粗犷的线条，精致的做工，清晰平整的标签

还有个小盖，里面是一个8位的拨码开关，原本以为是设键盘地址的，后来查资料得知是配置一些键盘参数的

英国制造，比较少见了，头次见英国制造的玩意，Devlin公司的产品，查了下主页，看来也是一家行业键盘制造商
www.devlin.co.uk/

键盘是串口的，可惜了，不能在普通pc上用了，不过也不是古董pc上用的串口键盘，接到pc上用串口键盘转码软件转出来结果也不对，看来编码协议是自定义的了，右边还有个调节旋钮和一个类似复位开关的玩意

支脚线条挺优美的，看起来不是太结实，不过实际用起来还是挺结实的


侧面图，其实支脚不支起来键盘的梯度就很不错了，键帽也有人体工学设计，不是生硬的统高设计。

各种颜色的键帽，字体看起来是激光蚀刻的，红棕色这个键帽很有国内爱好者自制的Zr材料键帽的风采啊，呵呵


巨型绿色大键帽，字体粗细也随着键帽大小作调整，键大字也大

蓝汪汪的BID按键，激光还是很猛的，烧在肉上肯定很疼


还有个无刻的，看看磨砂效果

拔个键帽看看，里面啥字也没写，不知道啥材质的，不过论细致程度，比cherry原厂是要差一些

看看轴，茶轴，还是二极管的无冲轴

整个大键看看，和国产实达一样的铁丝联动结构，个人不是很喜欢这样，一是感觉不是很精致，二是不太好拆装，还是原厂的卫星轴结构比较好

最后拔个巨型键，好家伙，下面四个轴，一拖四啊，难怪熬熬硬，按都按不动

嗷嗷多螺丝，一共十个，各个击破



05年的东西，不知道咋流落到中国了

外壳很厚，3mm

看起来轴有固定钢板

不过不是一体的，分为上下两块

钢板上有接地先，连接方式没有用常见的山寨做法，cherry原厂的用线焊接，国内实达类的用螺丝拧线。用的非常正规的压接端子对接。

上下钢板都有接地线，轴板和控制板链接也用的可插拔的排线连接，拆装非常方便

拔掉接地线

把两块轴板取下来


轴板上的连接线也是插接件链接，没有采用焊接方式，方便拆装

pcb与钢板之间还有大量铆钉固定

看看，1.5mm的钢板，嗷嗷厚


pcb背面，无铅工艺，黄色的丝印，我是最喜欢这种颜色的丝印了，原来在老的3com网卡上老喜欢用这种黄色的丝印，看着很养眼

二极管轴，四个脚，焊点饱满，突然发现还有个带灯轴的封装，不过灯的那俩脚没焊，也就是说没灯咯，难怪正面没有发现

翻过来看看这个家伙，果然轴既不带灯，也没有二极管，轴的颜色还和别的不一样，焦茶？赤茶？

控制板有5个螺丝固定，拆之

裸奔了这下，满满当当的，东西倒是不少

背面就清爽多了

用手机照照看，正面123

背面432，看到了吧，4层的pcb，每个字是写在它所在的层，我画板也喜欢这么干，看着专业，键盘里还是很少见到四层板的，算是不惜工本了

主控芯片就是个普通51单片机而已，上面是片flash，都是atmel家的，都用了plcc的插座，坏了可以方便的更换，拆下来刷程序也方便多了

接地线的特写，还能看到个蜂鸣器，那个调节旋钮应该是调节音量的了，最右边那个就是那个复位开关了，估计是怕单片机死机了

串口的收发芯片st232，用了一堆钽电容，完全可以用陶瓷电容的，英国人真是钱多了没地方花了

最后来比比键帽好了，第一个是cherry的加厚PBT，第二个是普通的cherry pbt，第三个是cherry的黑二色，ABS材质，最后那个是猛将弟的键帽，可以看到cherry的注塑点都在键帽上方，从键盘正面可以看到，这个键盘的注塑点在键帽底部，虽说整体细致程序不如cherry家的，还算是有些可取之处的

加厚pbt，1.5mm

现在的cherry普通pbt，只有0.9mm了，缩水不少

abs黑二色，也是1.5mm，看来cherry早期还是有标准的，键帽都是1.5mm，后来缩水了，就改0.9mm了，万恶啊万恶

看看猛将弟的，2mm，满可以了，壳子也厚，钢板也厚，键帽也厚，那怪这么重了，猛不猛，应该有些说法了,看来英国佬还真是肯下料啊

最后来张和猛将兄的合影，冰山一角

更多键盘，请看博客

http://hi.baidu.com/gearedbyby/blog

landy2525

是不是做会计用的?

夜_44_alex

很猛很强大,欣赏了...

sunli333

很牛的键盘，顶楼主好文

tOper.Z

哇 内部做工叫一个好啊

OutMan

这键盘可以玩CF吗

笑笑

这东东用来干吗？

gearedbyby

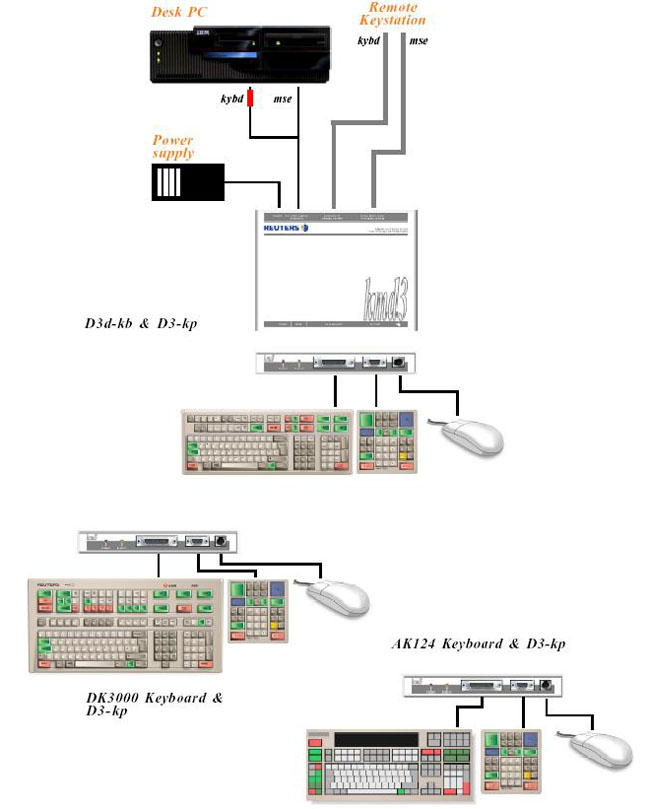

应该是远程控制系统用的
