Filco 借尸还魂复活记

xyfm_love · 发表于 2012-5-21 16:35

本帖最后由 xyfm_love 于 2012-5-22 07:34 AM 编辑

前段时间发表过求助贴，手头上的Filco圣手一代104白色黑轴主控板坏了，自己折腾了半天没修好（无保的东西基本没兴趣送修，免得自讨没趣）。

求了半天也没求到相同的主控板。
这么好的尸体放着实在不甘心啊。
上周末终于得空来重新修理它了。

思路：用Filco的尸体，借薄膜键盘的魂（主控板）
1. 确定要用到的薄膜键盘的矩阵图。 - 根据电路板花了一个通宵时间画出来了。
2. 修改Filco的键盘矩阵。
3. 上电测试。

中间有小波折 - 第一次上电发现只有部分按键能用，而且还是乱键。检查一遍发现其中一个接口线头顺序反了（都是前天晚上熬夜惹的祸，头脑不清楚了）。
104的Filco现在变成103 Filco了，因为那个旧薄膜键盘只有103键（无右边Win键)。

PS. 按键冲突什么的就无视了（原薄膜键盘是什么样就什么样）。

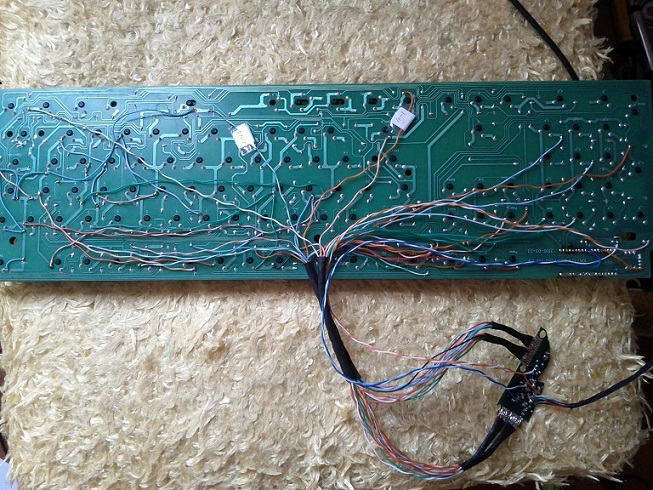

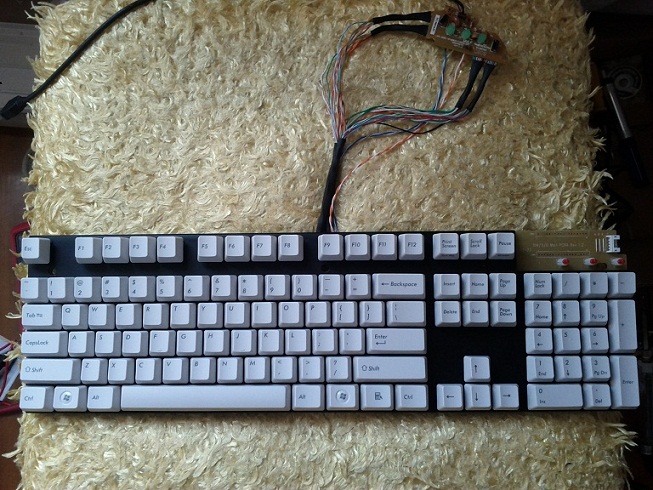

改造后的裸照如下图：

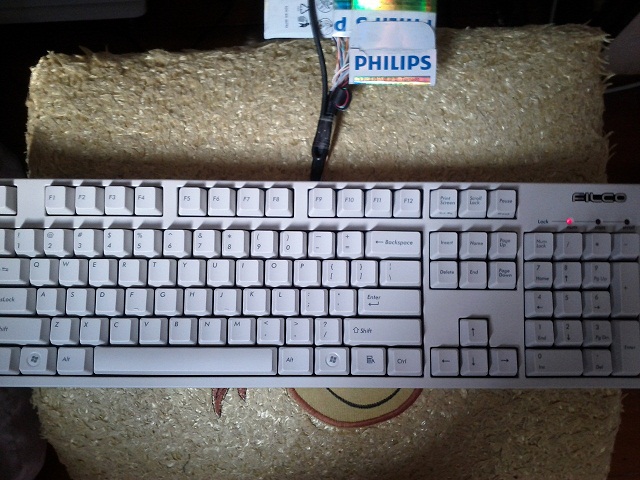

(补充装上外壳后图片）
