KONE+ 拆解

student001

首先 鄙人有幸得到一只KONE+ 相信很多人对于这款鼠标并不陌生~

   作为冰豹的旗舰鼠~ 他的价格是500多米~ 对于一个鼠标来说这个价格已经算是很高端的一个鼠标了！

   冰豹是一个很不错的牌子~ 也许比较冷门多数人对于他还是陌生~对于我来说 我接触的 也就只有KONE+以及ISKU~两款产品！

产品给我的印象是 结实 做工严谨！ 最蛋疼的是 始终没搞明白它的驱动~ 因为很多都是英文的~

最给我震撼的是它的驱动~ 很少有一款产品可以做到这样的驱动！ 你可以调节的东西实在太多了~ 我甚至很长一段时间就看它的驱动怎么玩了！

KONE+是款好鼠~ 我肯定！
、

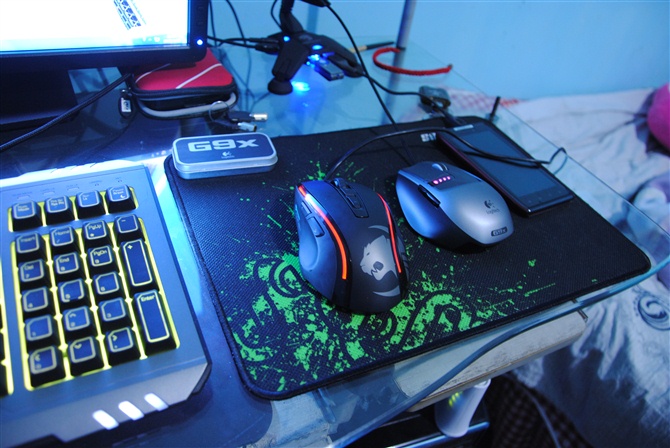

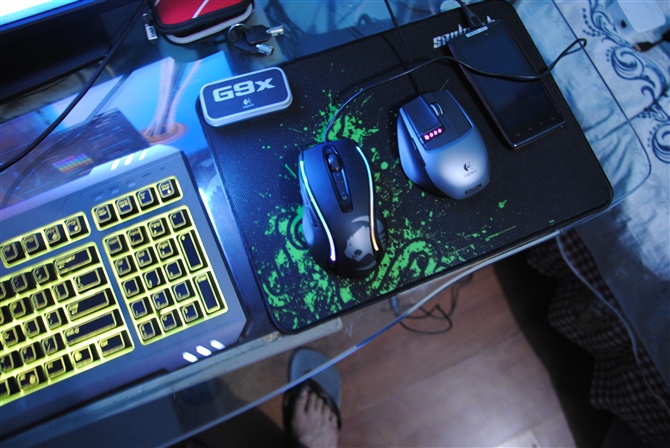

首先它跟我的 G9X站一起！

你会发现 它比较大！而且握感比较像MX518! 不过却更为合理些！、



也许我拍的不好 高度比G9X 略高！ 长度也适合~ PS：鄙人20的手！ 感觉刚好！

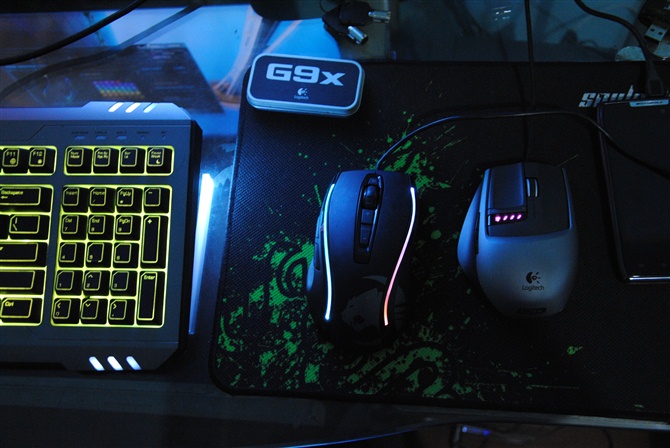

灯光系统确实绚烂~ 在驱动中 你可以调整两个彩带！四个点的颜色变化~甚至可以用呼吸灯 以及心跳灯的模式！

以及左右变化 上下渐变的模式！

甚至可以调节变幻的速度！！我观察过！它可以一次在两条彩带上表示六种颜色！

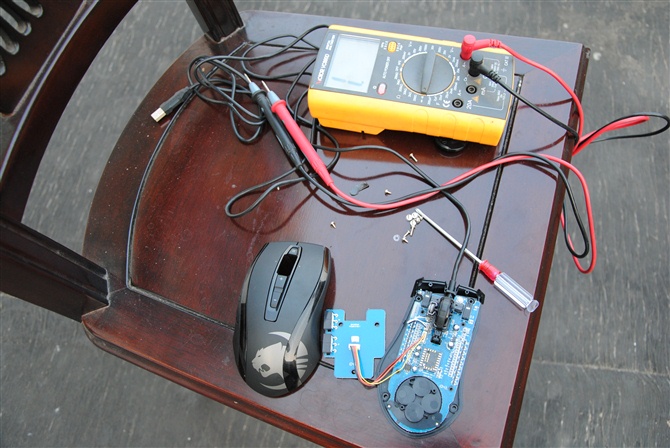

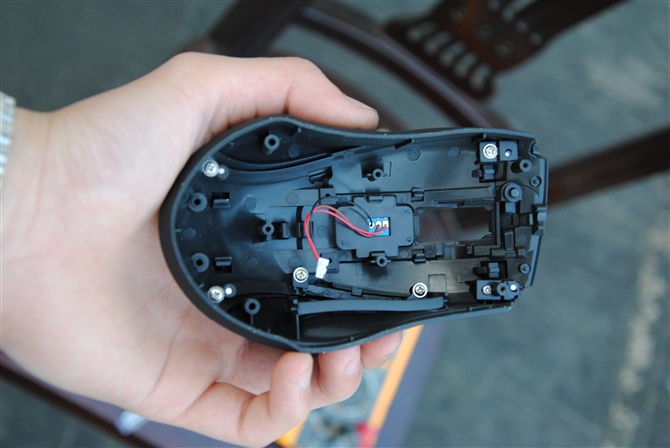

拆解过程很简单！ 底部四颗螺丝！ 在脚贴下面！ 撕掉后就可以卸掉上壳！

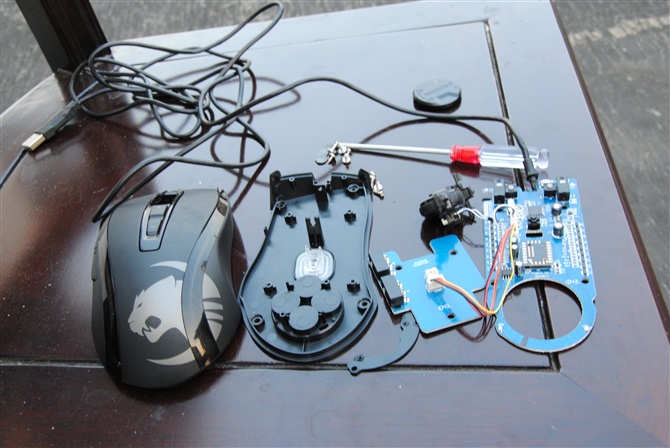

一共拥有三块板！ 上板 中板 下板！ 上板是最上方切换DPI的两个按键  中板是侧按键！

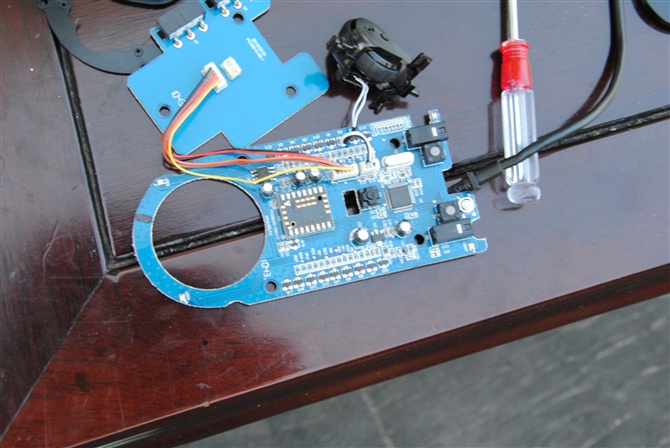

下板是主电路 芯片 激光引擎 以及左右双键！ 滚轮 以及 滚轮的左右双键 中键！
还有一个菜单键！

我解释下滚轮双键~ 它是通过滚轮左右点击的~ 也就是说KONE+的滚轮可以实现三键！这个确实是它独有的吧？



上盖上的两个彩带我始终没有拆下来~ 做工卡扣太严谨好难拆~ 鄙人怂了！

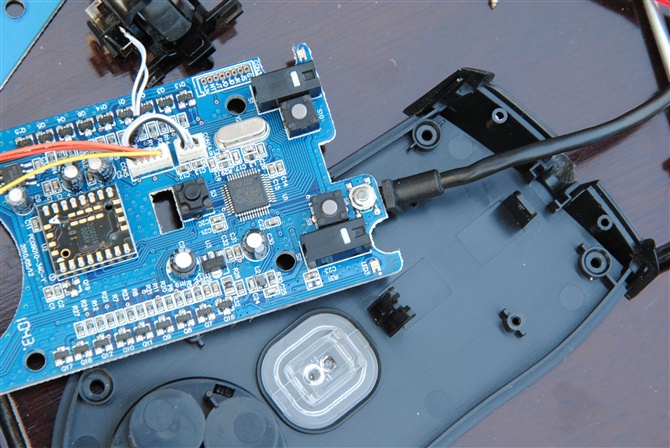

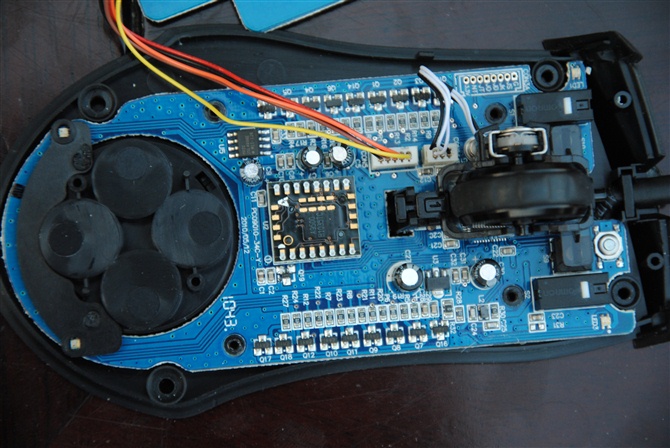

整张板我第一眼看到的是A9500~ 这款激光引擎 几乎不挑垫子~ 兼容性强~ 在G9X KAI的时代里 已经被大家所认证！

（坛友告诉我的，据说怕灰？）

发光系统很简单~ 上面两条玻璃纤维的棒？？具体材质未知！下面四个角落的发光二极管~ 是板子四角的白色贴片！
应该是三色的发光而激光！ 折射到玻璃纤维！最绝的是 这个不知道什么材质的棒棒 可以中和两边的灯光在中间形成
一种变化的色彩~ 虽然一个彩条两个灯~但是却可以表示三种颜色~ 而且是渐变色！



拆开滚轮后 看到了主芯片！
增强型：STM32F103C8
STM32的主芯片！

芯片资料缺乏~只知是ARM和意法合作的芯片
（PS百度百科：STM32系列基于专为要求高性能、低成本、低功耗的嵌入式应用专门设计的ARM Cortex-M3内核。按性能分成两个不同的系列：STM32F103“增强型”系列和STM32F101“基本型”系列。增强型系列时钟频率达到72MHz，是同类产品中性能最高的产品；基本型时钟频率为36MHz，以16位产品的价格得到比16位产品大幅提升的性能，是16位产品用户的最佳选择。两个系列都内置32K到128K的闪存，不同的是SRAM的最大容量和外设接口的组合。时钟频率72MHz时，从闪存执行代码，STM32功耗36mA，是32位市场上功耗最低的产品，相当于0.5mA/MHz。）



最后我闲的蛋疼换了下微动！！

第一次拆解~ 第一次发这样的帖~ 希望大家别喷~

友情观看就好~ 发表意见可以~ 别喷我啊 我怕被喷！

quwei80

大力支持

student001

友情感谢 琛︸☂

99256133

手机是刀锋？

student001

99256133 发表于 2012-5-18 07:54 PM
手机是刀锋？

。。。是啊。

l9152658415

嗯。。。支持一下~顶拆解和LZ对鼠标芯片的了解~~

冰豹是个好牌子。。。可惜在国内没发展好。。。

坠风之寒

双滚轮用的是ttc方形么？

fly8203

楼主真猛 有钱人  这鼠都拆了。。

照片里脚也是亮点！！

w13089633466

楼主拖鞋不错 哪儿买的

student001

坠风之寒 发表于 2012-5-18 07:55 PM
双滚轮用的是ttc方形么？

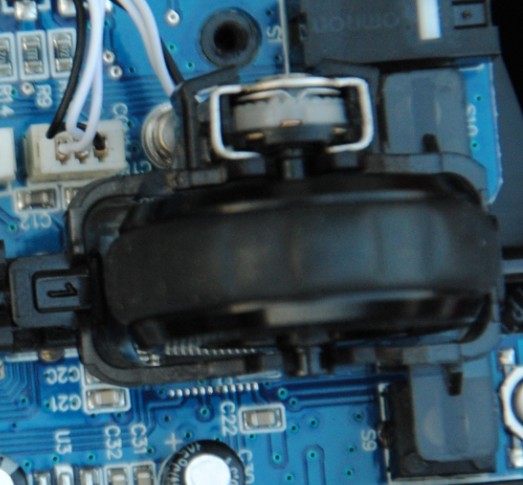

具体是什么滚轮我就外形了 附带一张大图吧~你看看是什么滚轮呢？？ 另外这个滚轮很爽！ 比G9X爽
