前几天不小心挖出一把18年老键盘（由FCC ID查询资料得知），1990年生产。
型号： Brain KB－9001S ALPS二色键帽 FCC ID： ISNJK－168／268
由网络查到它是台湾Limtech Industrial Co Ltd公司生产
地址Rm。2201,22F，No。 333 Section 1， Keelung Road Taipei 10548 Taiwan Keyboard（不晓得是否还存在）
第一眼从外表看来，它是个结构简单的键盘，事时证实，
它甚至比ALPS原生轴及ALPS简易轴复杂，
虽然也用ALPS二色键帽，但我却无法将它归类为‘类ALPS ？？轴’，由于轴的底部有印TEC，那就暂时称为TEC轴吧
他的拆解方法也与ALPS类迥异，要完整从电路版解轴才有可能拆卸， 拆卸方式反而像cherry MX轴

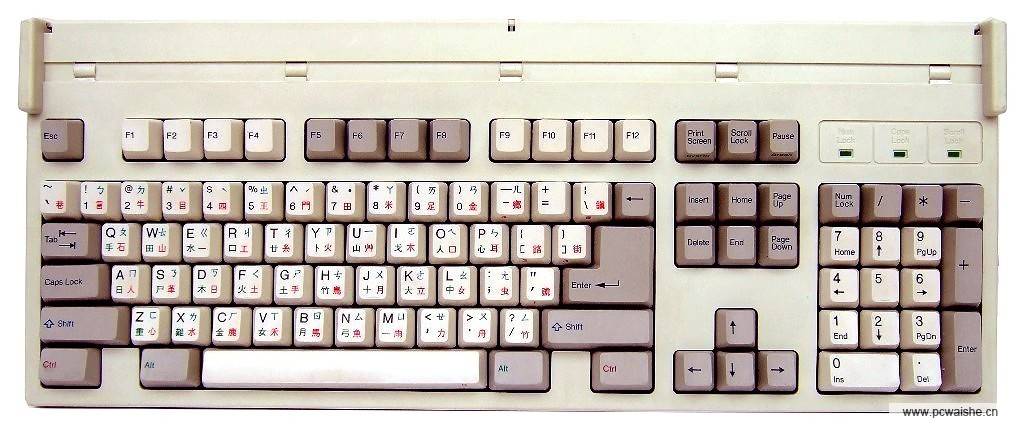

图一 正面俯视图

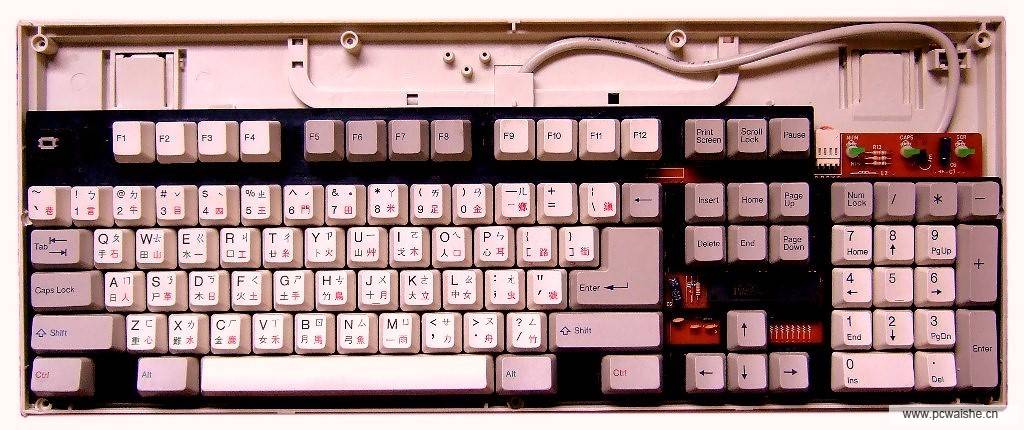

图二 基本配置
當然維修的過程中,,也發覺了它是翠綠軸,,,
首先報告此 綠軸 的特異點
1.彈簧一樣是長10mm但外徑約只有簡易軸的75%就是直徑3mm,,,故彈力大約強了 30%
2.信號接點簧片組一樣是兩片型,但與簡易軸不完全相同
3.阻泥簧片寬度只有簡易軸的60%(頂開行程較大),,,所以斷骨強烈...且迴響餘韻比福華簡易軸或原生軸強很多,,,但段落的清脆度略低於台白,當然也低於青軸

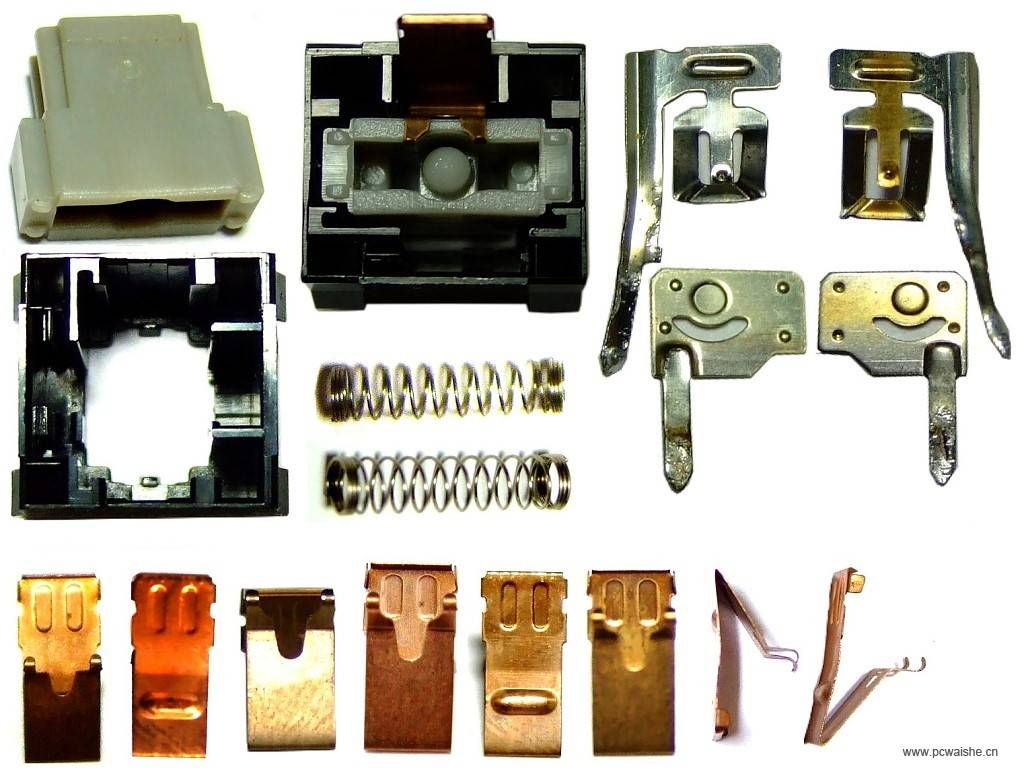

圖三 軸的細部分解
上圖是簧片各個角度圖
由測量得知它是綠軸彈簧直徑3mm ,,, 而簡易軸是4mm..因此彈力強了30%是合理的
同時簧片的螳螂腳伸的非常開(圖正中央)
特別是兩隻接腳的形狀也特異...凹突點不少（請注意焊接腳的固定座）焊接腳那片的活動角度也很大,,,,焊接腳也比簡易軸粗
故斷開時的殘響亦多(餘音繞樑).....

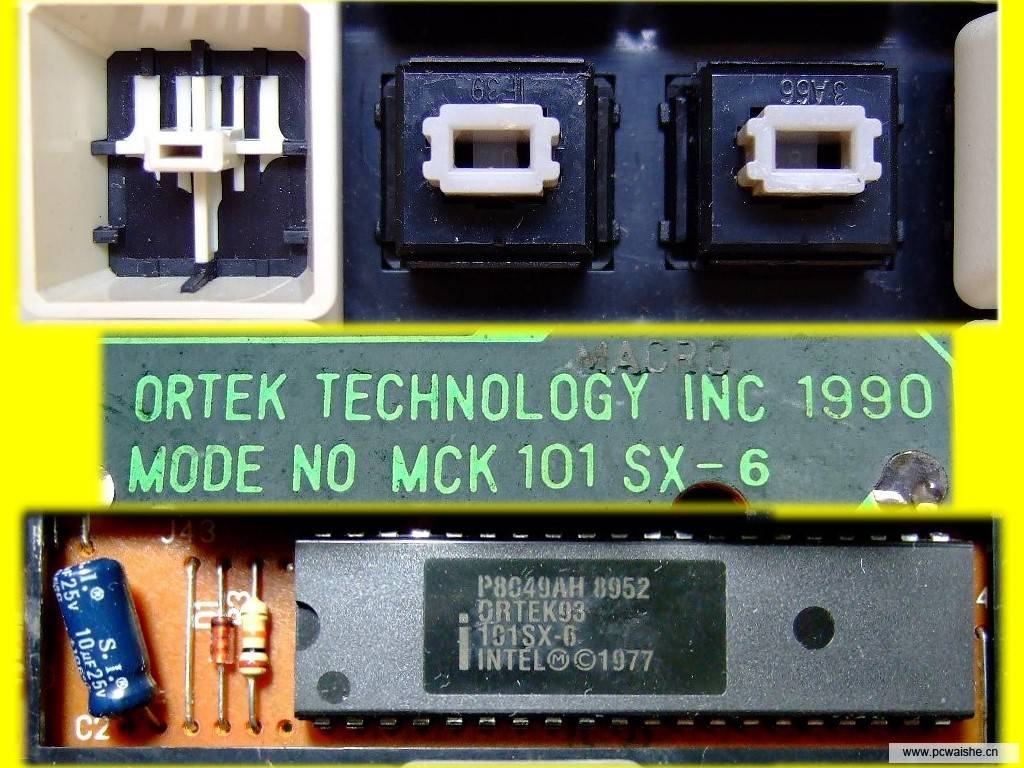

圖四 二色鍵帽,,電路版日期,,晶片組
暫時結論:
音量大小...『翠綠軸』 > 台白 = 原生軸 > 青軸
转自：艺之都论坛
斷落感.......『翠綠軸』> 台白 > 原生軸> 青軸 (在此我特別稱為斷落感,,是折斷的斷)
聲響頻率....青軸> 台白 > 『翠綠軸』> 原生軸
彈力強度.....『翠綠軸』 > 原生軸 > 台白 >青軸
转自：藝之都论坛
