    • 当前位置：版块 > 综合讨论区 > 键盘区 > 【原创】PKB1500薄膜键盘改装成机械键盘（转载）
    发帖
    123下一页
    Linkin
    我的人缘0

    [资料] 【原创】PKB1500薄膜键盘改装成机械键盘（转载）

    25 28888
    楼主
    跳转到指定楼层
    发表于 2012-5-14 18:03 只看该作者 只看大图 倒序浏览 阅读模式
    本帖最后由 Linkin 于 2012-5-14 09:54 PM 编辑

           不知道流名是否看在毒坛   如果不喜  可以在跑坛或者联系我Q386877538  把帖子编辑掉

           作者是跑跑卡丁车电信一区乐讯车队的流名


        因为只能上传20个附件  所以总共37张图片我是删了又删   如果哪位大哥大姐看的不爽或者想详细了解


        百度一下此文章的名字就可以了    本文转载自跑跑卡丁车贴吧

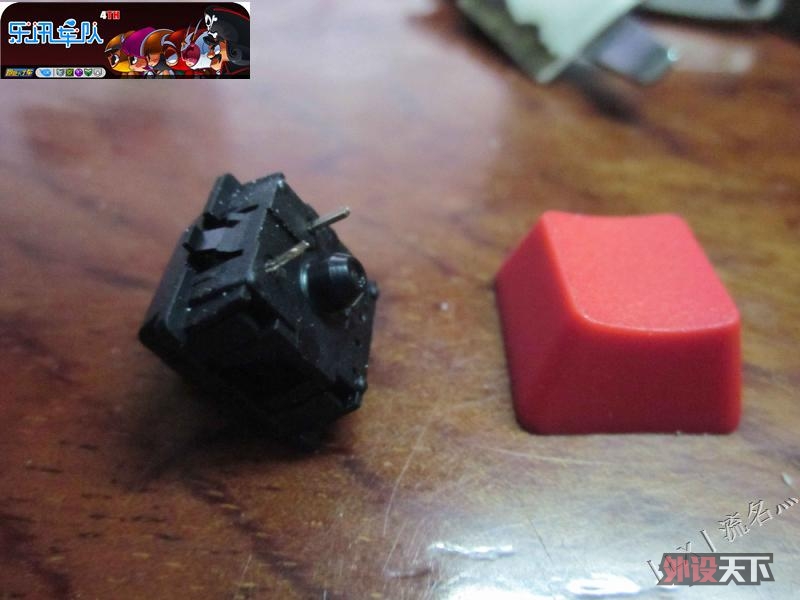

        淘宝买来的“茶轴”和“KBC机械键帽” 特写↓：


        【原创】PKB1500薄膜键盘改装成机械键盘（转载）

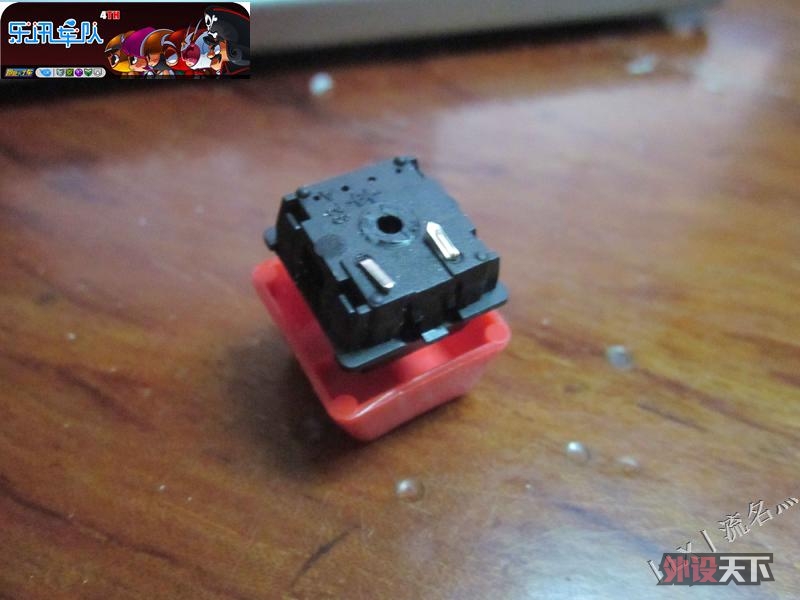

           把键帽安装在茶轴上，但要把茶轴上的针脚钣一下和把轴脚去掉，为什么呢？细心看教程就知道↓：

           【原创】PKB1500薄膜键盘改装成机械键盘（转载）
           开始暴力开工了，场面比较血腥，同学们注意一下！凶器工具：美工刀                      ▄︻┻═┳一   。。。。。↓：
        【原创】PKB1500薄膜键盘改装成机械键盘（转载）

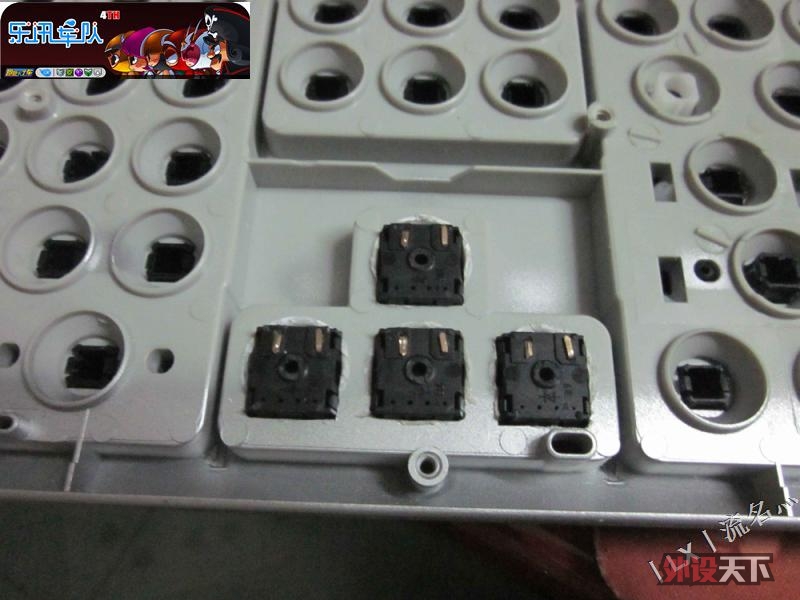

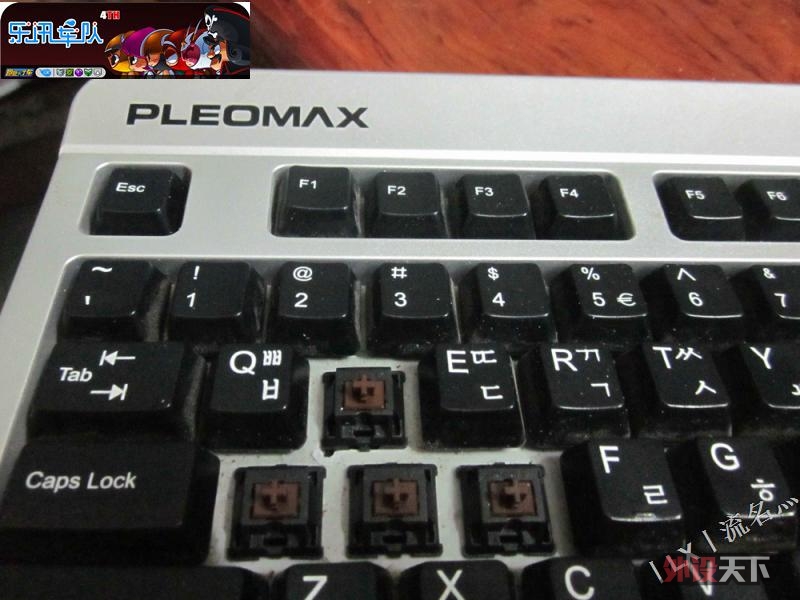

        一边挖，一边试装，孔的大小约1.4CM×1.4CM
           【原创】PKB1500薄膜键盘改装成机械键盘（转载）

           【原创】PKB1500薄膜键盘改装成机械键盘（转载）
           【原创】PKB1500薄膜键盘改装成机械键盘（转载）
           【原创】PKB1500薄膜键盘改装成机械键盘（转载）

           【原创】PKB1500薄膜键盘改装成机械键盘（转载）
           【原创】PKB1500薄膜键盘改装成机械键盘（转载）

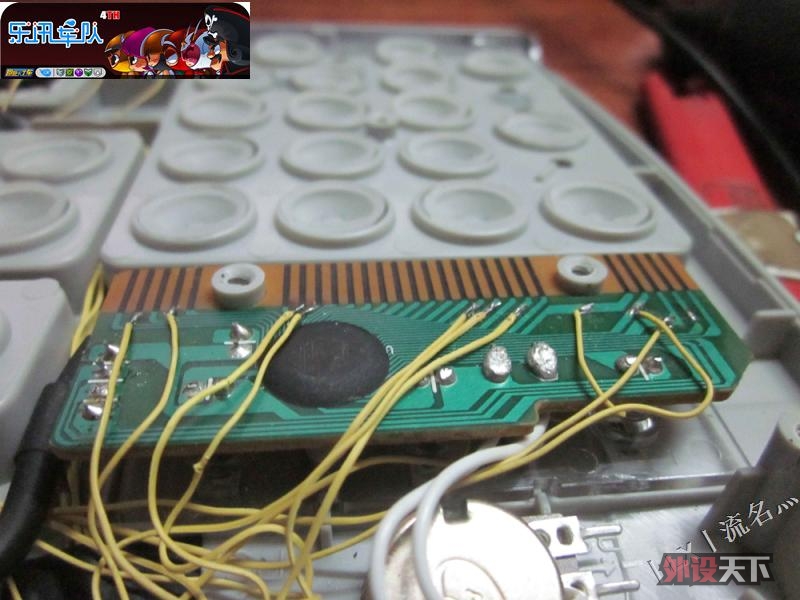

           ：开始跳线了，这个要技术活，记得哪条线路接哪条线路！PS :最好的方法，就是用万能表测试，然后用笔纸记下↓：

           【原创】PKB1500薄膜键盘改装成机械键盘（转载）
           【原创】PKB1500薄膜键盘改装成机械键盘（转载）
           【原创】PKB1500薄膜键盘改装成机械键盘（转载）

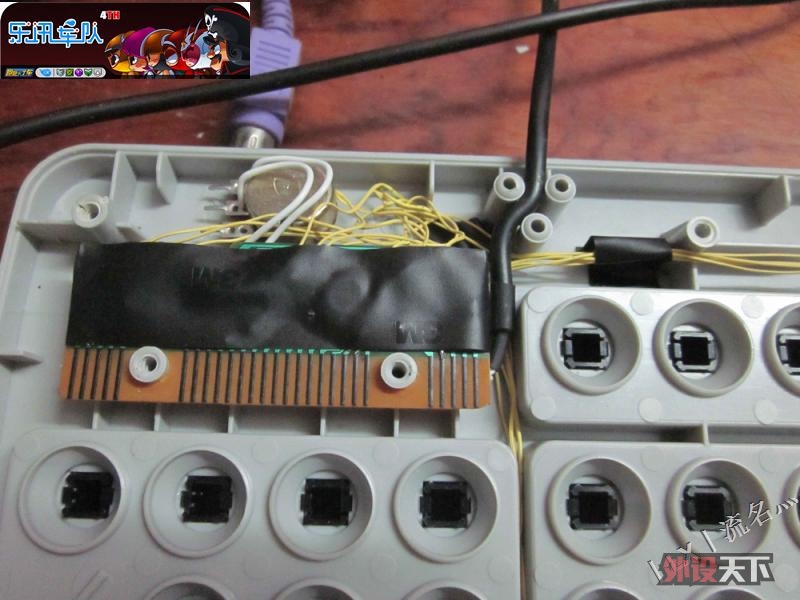

           紧张时刻到了，这线路板的金手指非常小，记得用刀尖滑几下金手指，点上“助焊膏”，这样上锡比较容易↓：

           【原创】PKB1500薄膜键盘改装成机械键盘（转载）
           【原创】PKB1500薄膜键盘改装成机械键盘（转载）
           【原创】PKB1500薄膜键盘改装成机械键盘（转载）

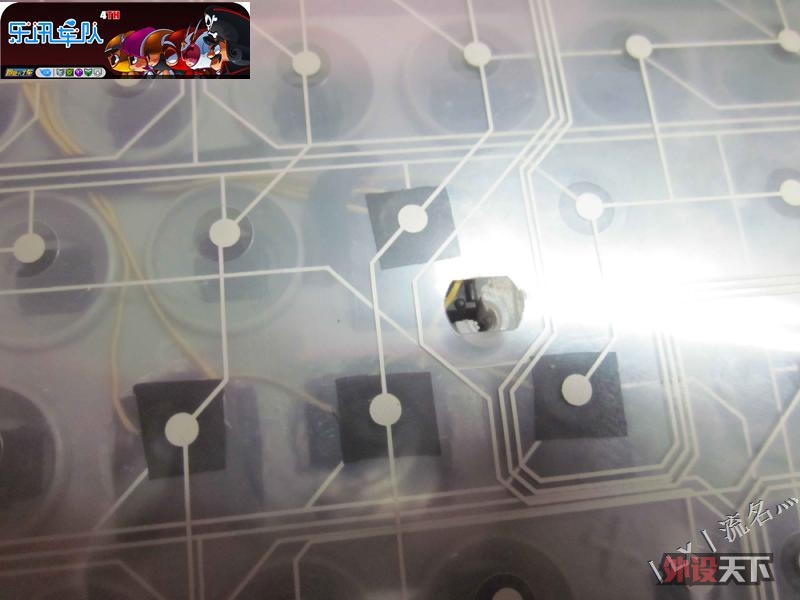

           用绝缘胶纸，贴上透明薄膜中间那块的已换成茶轴的键位的开关接触处，因为跳线换成茶轴了，现在的开关用不上，只能屏蔽掉↓：

           【原创】PKB1500薄膜键盘改装成机械键盘（转载）

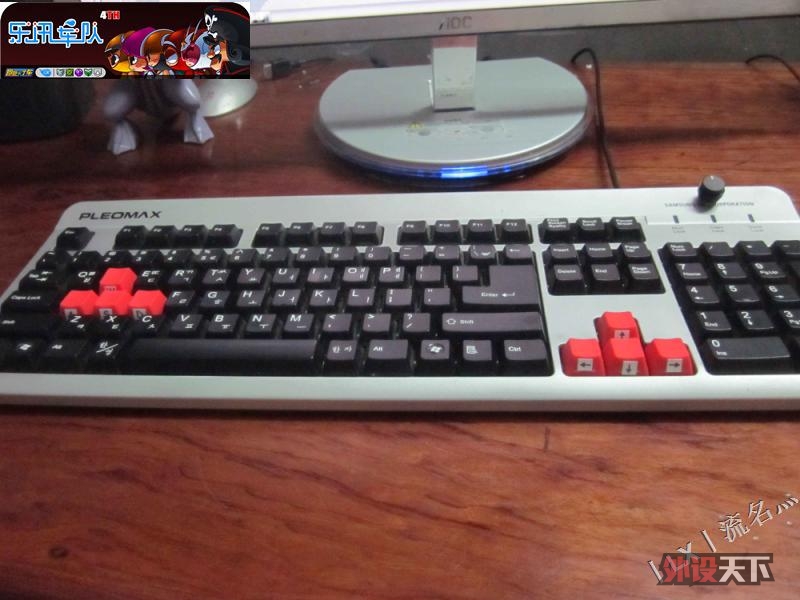

           OK全键正常，试试跑跑卡丁车，用惯了薄膜感觉，现在用茶轴，那感觉爽，敲键盘那声音，很好听，脆脆脆脆。。。。。↓：

           【原创】PKB1500薄膜键盘改装成机械键盘（转载）
           【原创】PKB1500薄膜键盘改装成机械键盘（转载）
           【原创】PKB1500薄膜键盘改装成机械键盘（转载）



           大神勿喷







    评分

    参与人数 1技术分 +8 +10 收起 理由
    3D大章魚 + 8 + 10

    查看全部评分

    0人
    已赞
    微信分享 赞 收藏
    回复

    使用道具 举报

    hzd1785
    我的人缘0
    2楼
    发表于 2012-5-14 18:11 只看该作者
    神人，装轴容易，能把按键走的线路都能焊到位，正常用，不容易，
    回复 支持 反对

    使用道具 举报

    SuKi
    我的人缘0
    3楼
    发表于 2012-5-14 18:14 只看该作者
    禽兽你做的很好
    回复 支持 反对

    使用道具 举报

    zxy0619
    我的人缘0
    4楼
    发表于 2012-5-14 18:30 只看该作者
    走线很难的。。。
    回复 支持 反对

    使用道具 举报

    cython
    我的人缘0
    5楼
    发表于 2012-5-14 18:32 只看该作者
    厉害，BD
    回复 支持 反对

    使用道具 举报

    lone_ly
    我的人缘0
    6楼
    发表于 2012-5-14 18:34 只看该作者
    大神啊、、
    回复 支持 反对

    使用道具 举报

    八眼田鸡
    我的人缘0
    7楼
    发表于 2012-5-14 18:38 来自手机 只看该作者
    大神。。。太牛鼻了。。
    回复 支持 反对

    使用道具 举报

    MAN
    我的人缘0
    8楼
    发表于 2012-5-14 18:42 只看该作者
    测试
    本帖最后由 MAN 于 2012-5-14 06:43 PM 编辑

    流逼透了！
    回复 支持 反对

    使用道具 举报

    vincent1787
    我的人缘0
    9楼
    发表于 2012-5-14 19:03 只看该作者
    我只想说...一句...

      我操 - -... . 太牛逼了
    回复 支持 反对

    使用道具 举报

    3D大章魚
    我的人缘0
    10楼
    发表于 2012-5-14 19:16 只看该作者
    测试
    本帖最后由 3D大章魚 于 2012-5-19 02:56 AM 编辑

    這個厲害..

    評個分
    回复 支持 反对

    使用道具 举报
