拔键器制造 键盘换轴/换弹簧建议手册

suerb

拔键器制造 键盘换轴/换弹簧建议手册

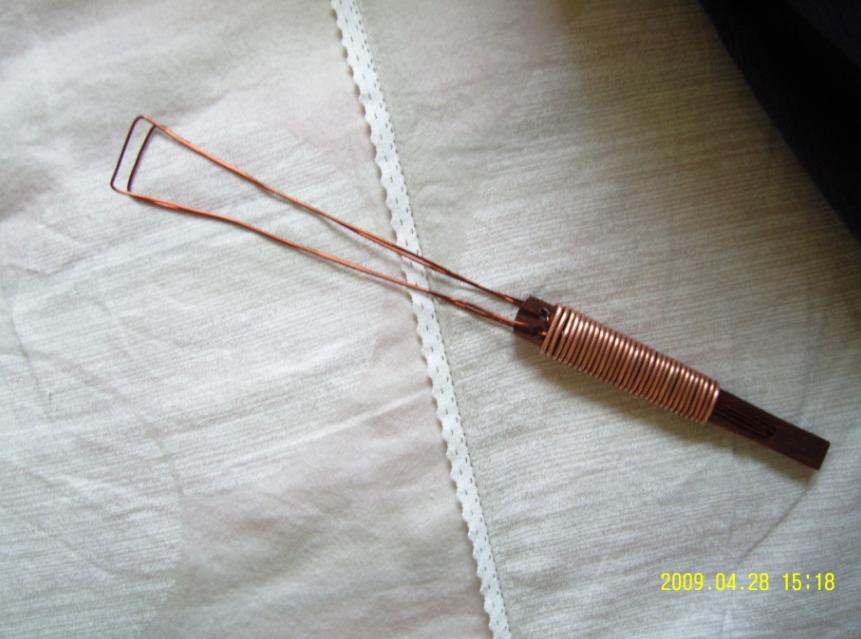

之前在某个网站看到过用钢线来制造类似SteelSseries那种拔键器的东西 (网站忘记了,见过又记得的大哥麻烦提供一下)

于是找来了钢线1斤 准备动手

钢线比较难找 铁的就多 好不容易找到一家了 NND全氧化变色了 变成古铜色...但它又不是铜 晕死

材料准备:
1mm钢线1米左右 分开裁剪 平均40~50为一段 共两段
尖嘴钳X1
老虎钳X1
万能扎带若干
键帽1个

警告:钢线具有强韧性 弯曲后容易造成反弹 请小心保护自己的眼睛和皮肤 出了意外可别找我

先把键帽放在钢线上 量度好位置 然后就用尖嘴钳夹弯钢线 角度跟键帽的差不多就行





接着就叠加两条钢线 在交叉部位用扎带捆住 先不用捆太紧 留着一点空间 大概两倍与交叉部位的横截面积

交叉部位距离底部扣具位大概8CM左右吧

这时钢线尾部会长很多 把尾部弯曲下来 然后向上穿过扎带孔位 4个尾部依次穿过 完成后如下 (图中由于我太省了 钢线不够长 只能弯曲受力 要不钢线就会反弹回来)

足够长度的话钢线不会反抽回来的



最后就把多于的钢线剪掉 担心扎带不稳的可以加多一条 有条件的朋友 剪掉的部位可以用3M胶带封住 再滴一点玻璃胶之类的东西下去


这种拔键器的好处就是大按键例如回车 shift之类的都容易操作
完工!

开始换轴/换弹簧了

本来之前写过一篇不详细的 但是gz的matt大叫我详细一点 那就趁有空说说吧 其实早就有人写过了 我只不过抄袭而已 麻烦浩哥找找之前那位大哥的文章 我找不到...在此说明一下

材料准备:
小型发夹 或弧形针 若干
怎么加工我不懂描述啊 恕我愚钝 要是能用粤语来说就没所谓

我称之为开盖器


如图所示 开盖器两边的夹距要刚刚好 才能方便操作



准备好之后 用拔键器(或者手指)把需要换的键帽全部拔出 这样比较方便操作 可以分开键区来拔和换轴
卡好位置后 向外方轻轻一挑 轴盖就起来一边了 不要太猛力 要不另外一边可能会断 但是我无论多大力都没断过 cherry品质还是不错的


可以见到已经开了一边 接着到另外一边


开另外一边的时候 记住用另外一只手的手指按住轴顶 慎防太过用力全掀翻了 弹簧容易飞走...


我打算把山寨红轴弹簧换出来 把山寨青轴弹簧放进去 但是只换Q~P和A~L这些键 所以我只打开这些键帽


打开之后记得吧轴盖 弹簧和轴身都安置好 不见了就麻烦了


把弹簧全放上去了 然后就可以盖上轴盖


轴身和轴盖的方向不要弄错 以下作为参考


在换轴的过程中 如果电脑开着的 就新建一个TXT 然后键盘就不会乱来了 拆开轴盖之后 键盘会默认拼命点击那个按键的

venom

杀一个
支持自己动手diy呦

rosicky311

应该之前的是这个把
http://www.pcwaishe.cn/thread-2532-1-1.html

zzwbt12

我拨帽从来都用根绳子的~`呵可，就是手机挂饰那绳子，很方便。框下去，一拨就OK咯

njuxukai

新建txt 囧。。。
拆键盘的时候就不能关机或者先从机器拔下来吗？

xln1120

学习了，键帽贴不错，仔细看才知道是透明的

zyme

记得在键访坛里面有个手把手教做拔键器的一篇文章，好像是2个星期前左右。

40675700

支持DIY

么妙

这拔键器做的简陋...

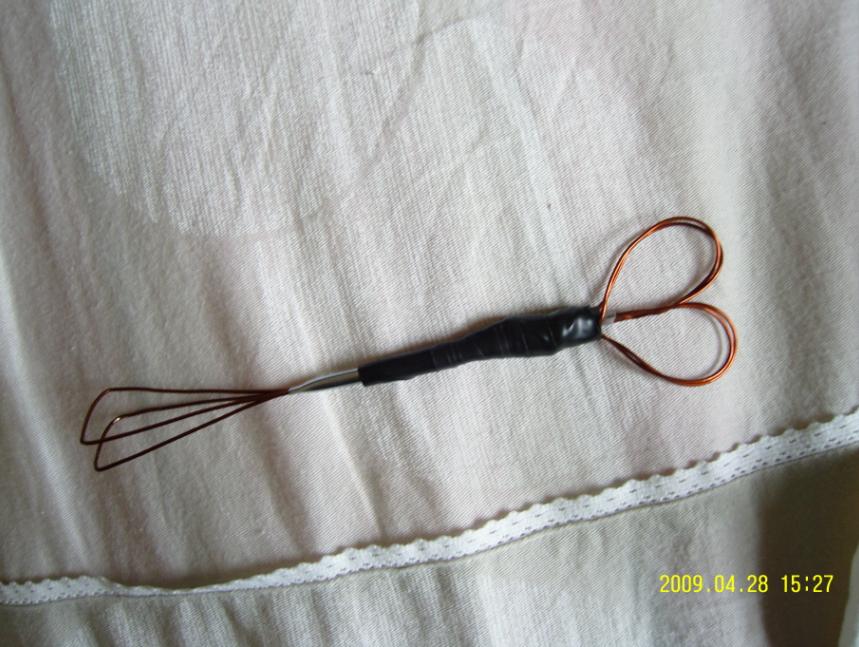

LZ说的是不是这个DIY拔键器？MS类似于Filco吧... 不知道Steel的什么样子...
