漫漫长夜 无心睡眠 闲来无事 扒了3496衣服 求主板清理办法 才2个月好多灰啊

hyl198616

KBC定制的原厂G80-3496入手也有小两个月了，感觉红轴弱有弱无的手感很是喜欢 原厂外观简约大气 就是F区太远 游戏时有些不方便 今天闲来无事手痒 决定拆开来清理一下。第一次拆机械键盘，紧张啊怕伤了他筋骨。图来自爪机 渣画质

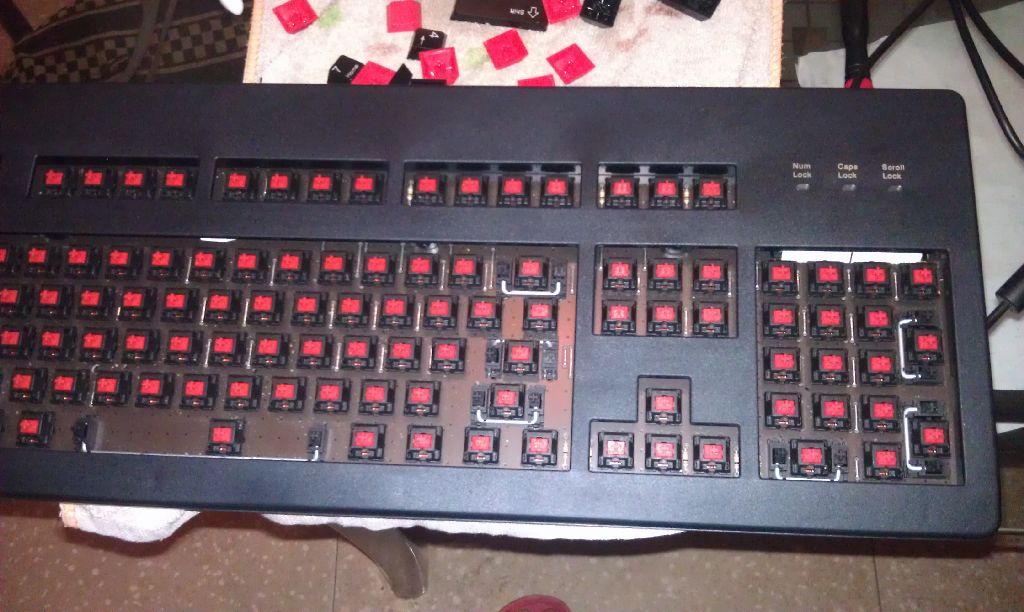

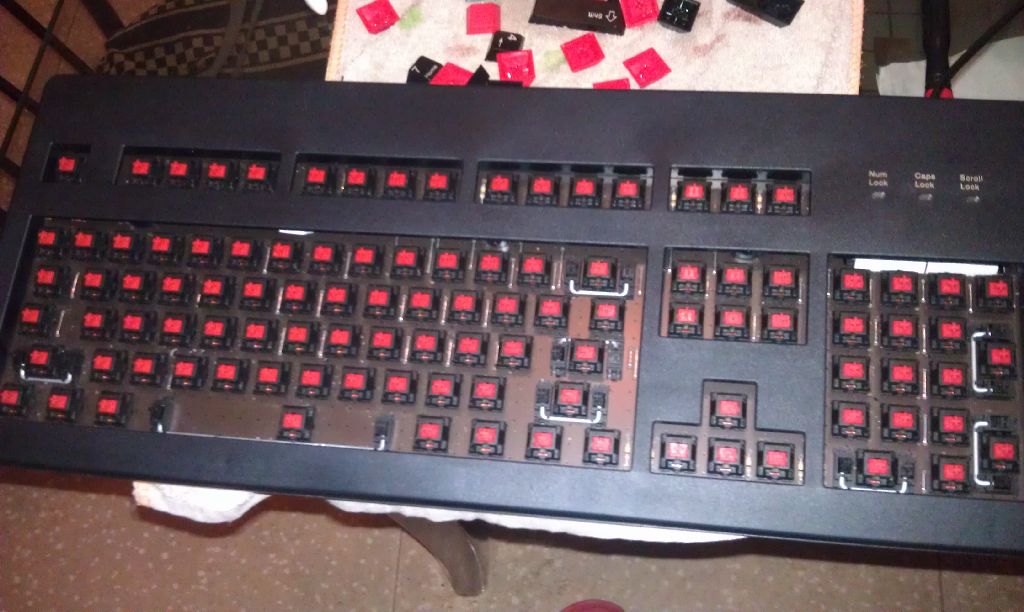

拔下键帽

长键都用了卫星轴 拔的时候要两头均匀用力貌似稳妥点

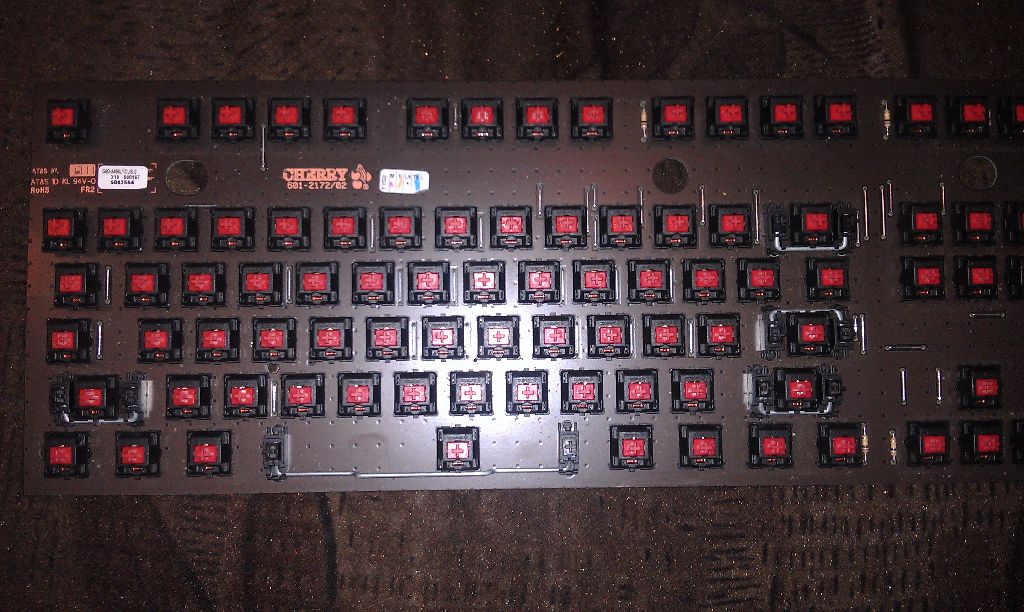

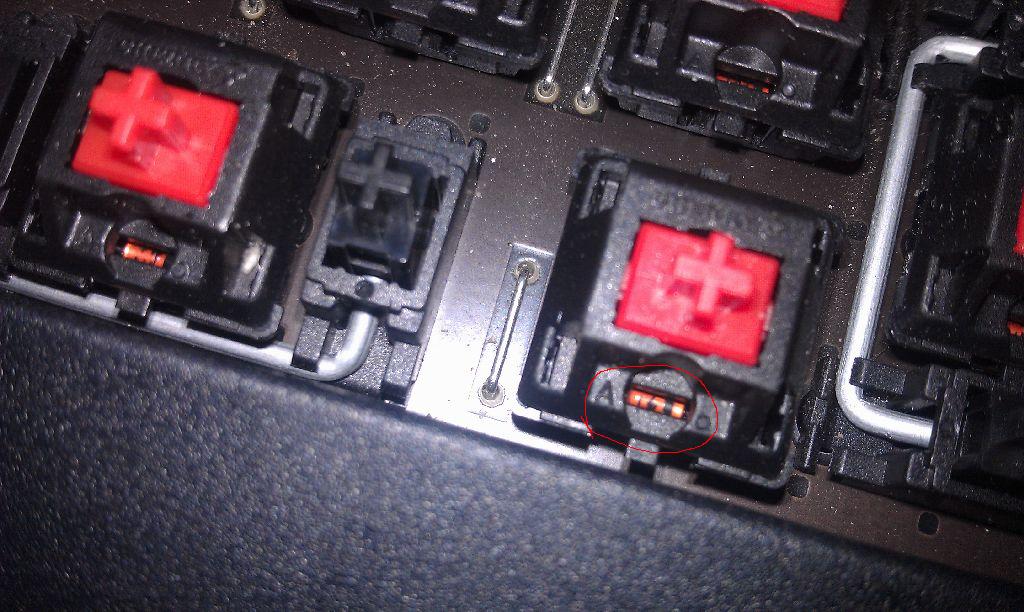

无冲红轴 无冲貌似就是这个二极管的功劳 应该和主板也有关系 这个颜色 应该是稳压二极管 不解

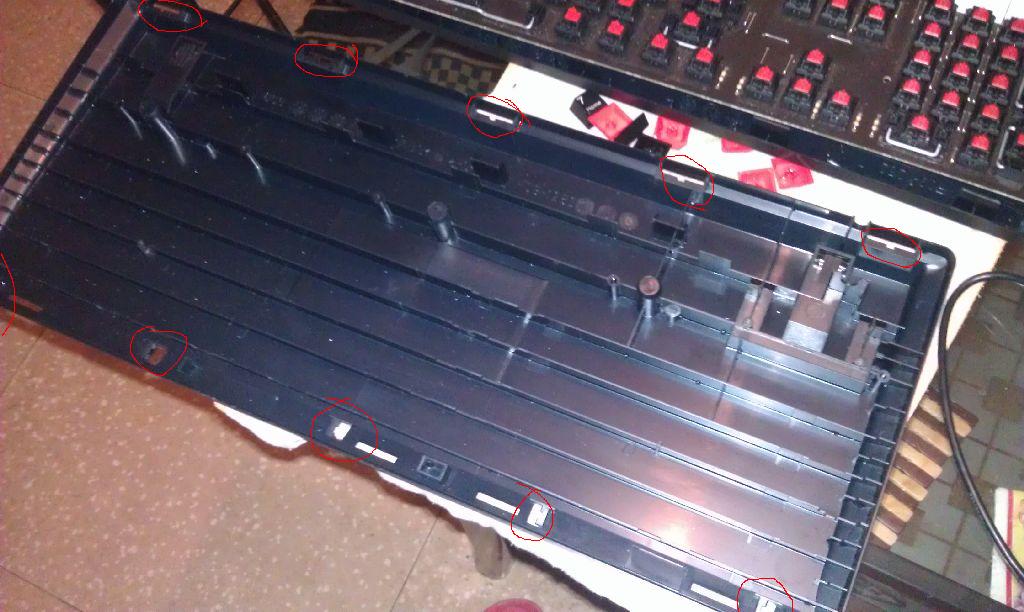

然后就是敲外壳了 这把键盘外壳没有螺丝 用的卡扣来固定上下外壳 上下对应 上面是横向的大卡扣 下面为竖着的小卡扣 各5个 貌似除了蛮力打开没别的办法
指甲生疼 好在没有掰断卡扣


下图众口味 如引起您的不适 请自行关闭本帖 本人不对看图后引起的恶心 反胃负任何责任 另求主板清理办法

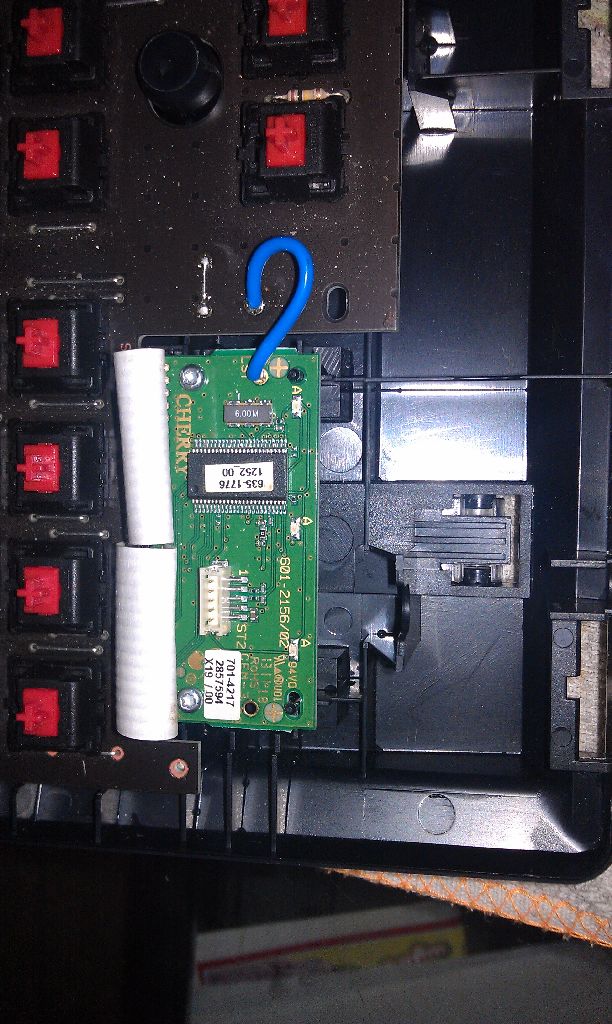

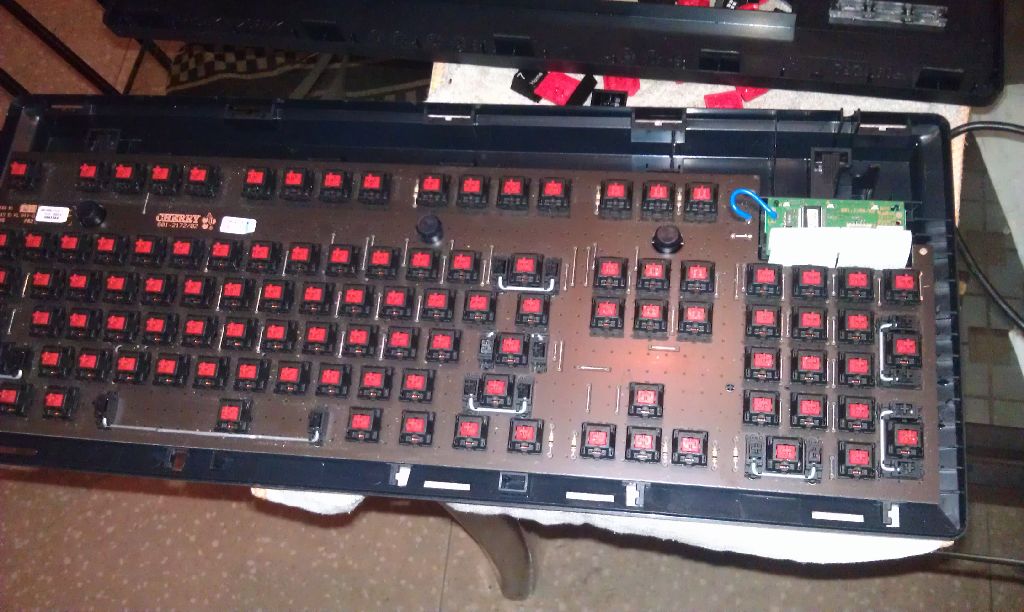

再卸下全键盘仅有的两个螺丝（螺丝采用的是特殊的6角螺丝）USB线也采用的插槽

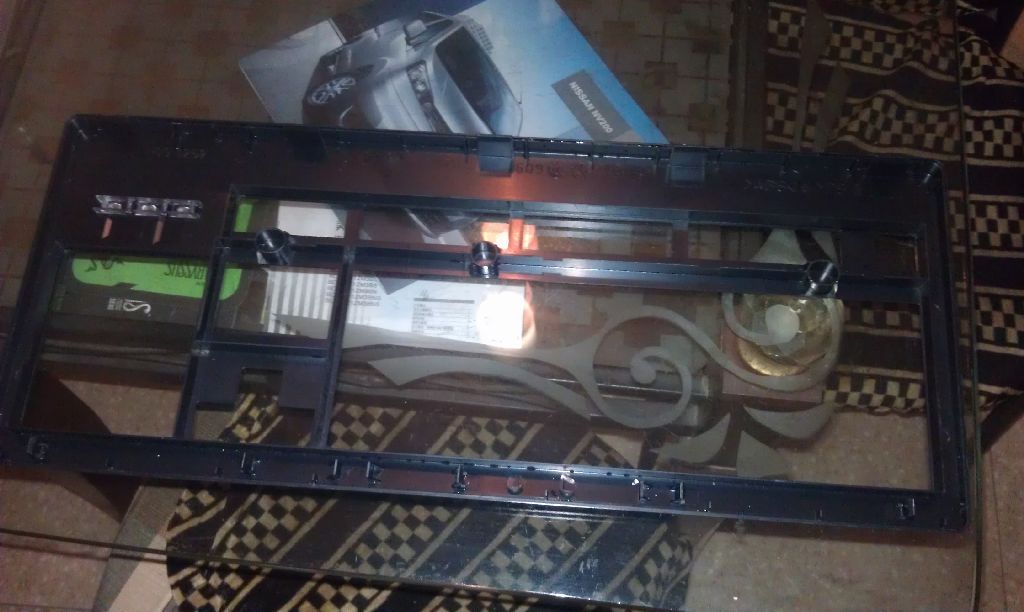

然后就可以取下主板了 上下盖全是灰 赶紧过水给他冲个凉

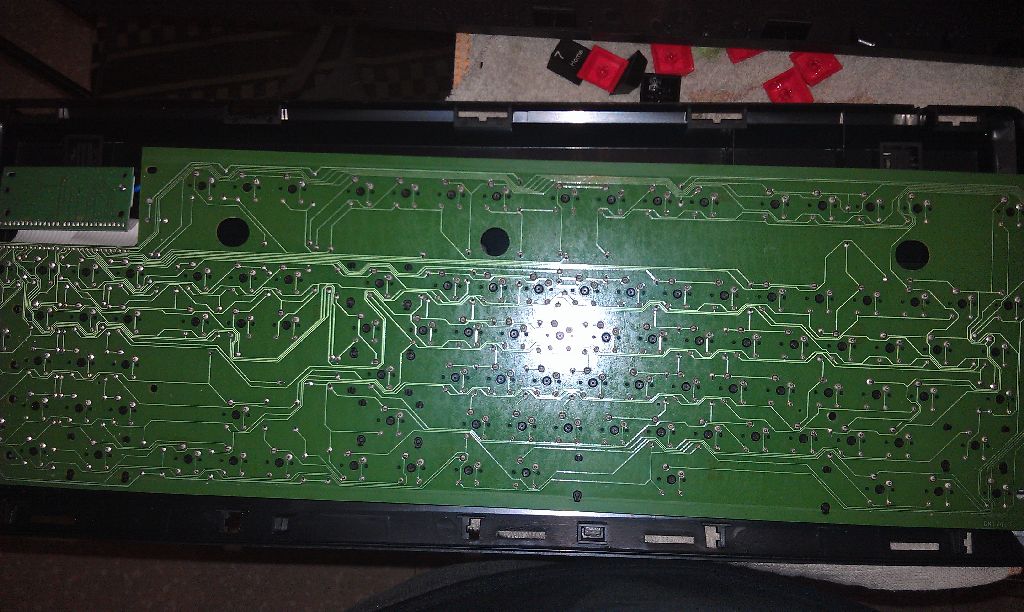

一脸灰和碎屑的主板

菊花照

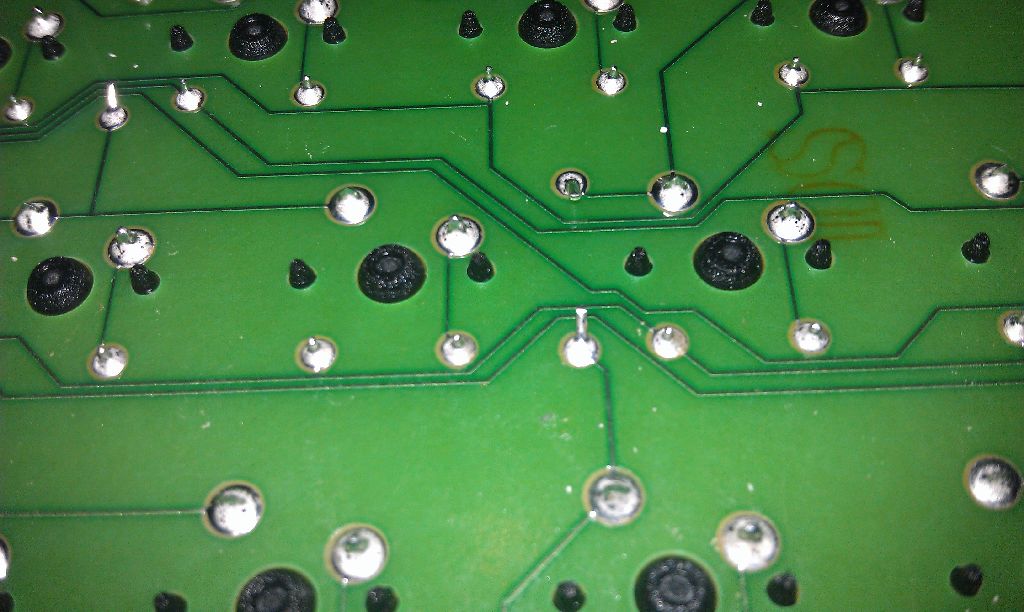

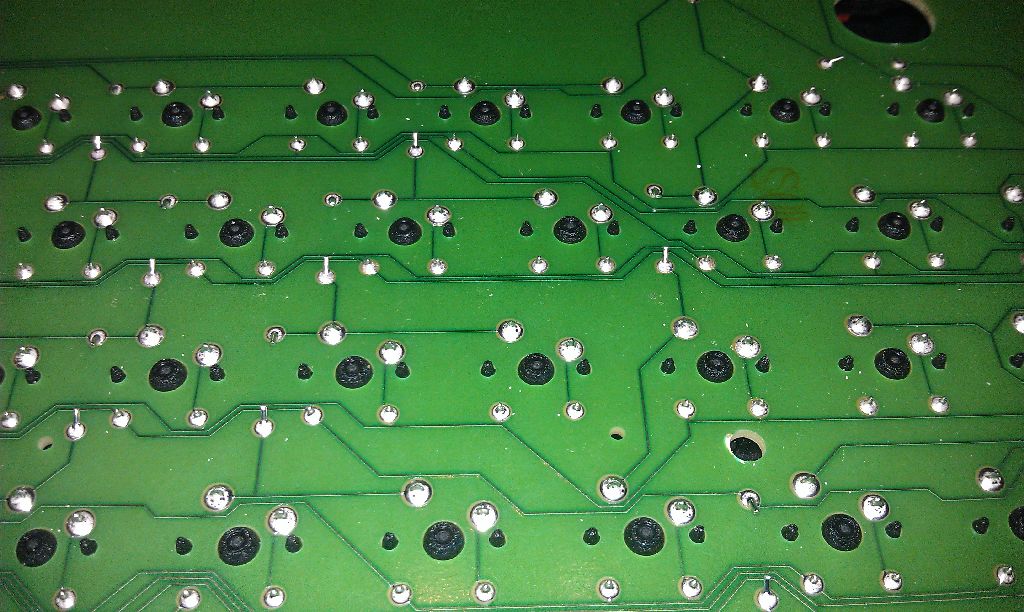

焊点特写



据说3496和3000内部没什么区别 只是3496为无冲 两块盖子 一个板子一条线 简约 比想象中的要简单很多 不知道3494有什么区别没有
下次准备把寡妇拆了 应该里面会复杂很多

3D大章魚

PCB和芯片...試試清潔膠
鍵帽、外殼可以水洗
