关于 小红花牌破键盘 A T接口改 P/S2 接口的说明 ...
5
38314
楼主
前两天发一贴 <小红花牌破键盘 改轴 换接口 实录>
有人说看不懂 A T 改 P/S 2 是怎么实现的 … ：k：
那 .... 我 补发说明。

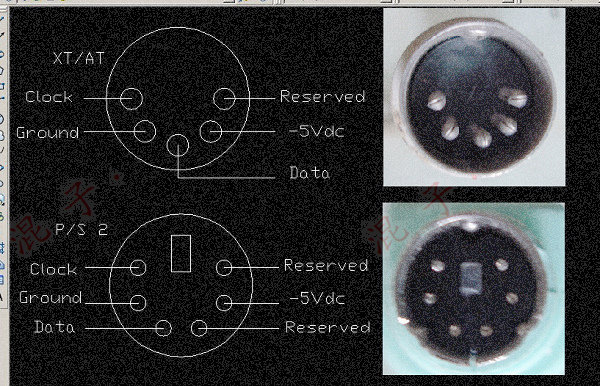

先看接口的引脚定义，这个是我们改接口的理论基础。

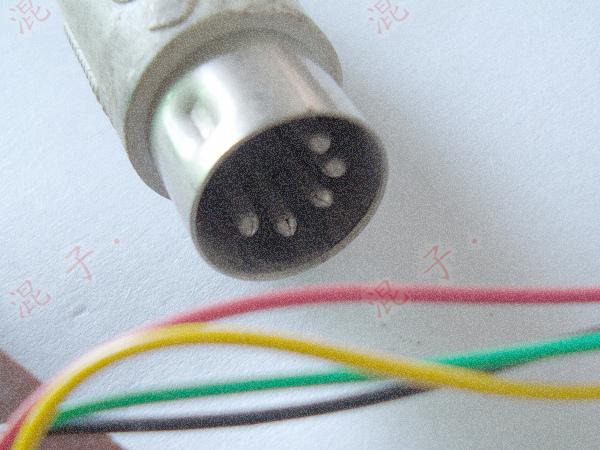

此键盘 初始状态为 A T 接口。接口引出4条线。
保持 A T 接口正确连接PCB板。
测试 A T 接口每个针脚与PCB板针脚的连通关系。

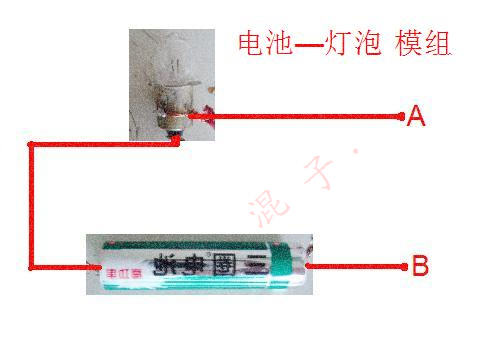

我使用了 [电池—灯泡模组] 。 如下图

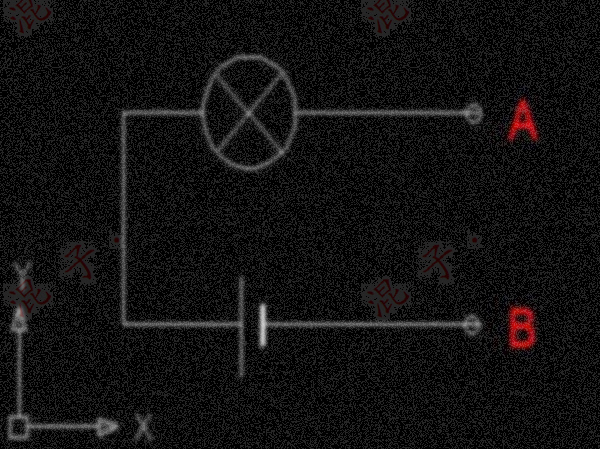

不容易理解么？ 好吧 我满足你 … ：bishi：
：haq： 这下总能看明白了吧？
灯泡，手电筒里那种。
电池，随便什么型号，不区分正负极，有电就行。
红色为导线。按图示连接。
在A点和B点接通的情况下灯泡会亮。
使用 [电池—灯泡模组] 测试，

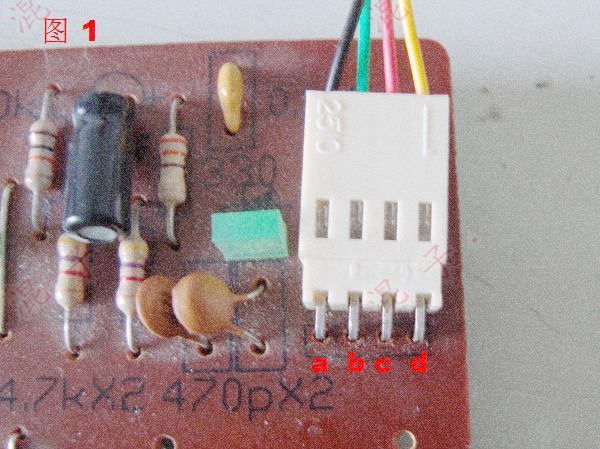

图1 中a、b、c、d 与A T 接口针脚的对应关系为：
a
| b
| c
| d
| -5Vdc
| Ground
| Data
| Clock
|
接下来找一条 P/S 2 线。我是从另外一个键盘上拆下来的 …
P/S 2 接口同样引出4条线。分别为蓝、黄、绿、白四色。
我们继续用 电池—灯泡模组 进行测试。
得出如下对应关系：
蓝
| 黄
| 绿
| 白
| -5Vdc
| Ground
| Data
| Clock
|
根据以上测试，得到P/S 2 与 PCB 的接法。

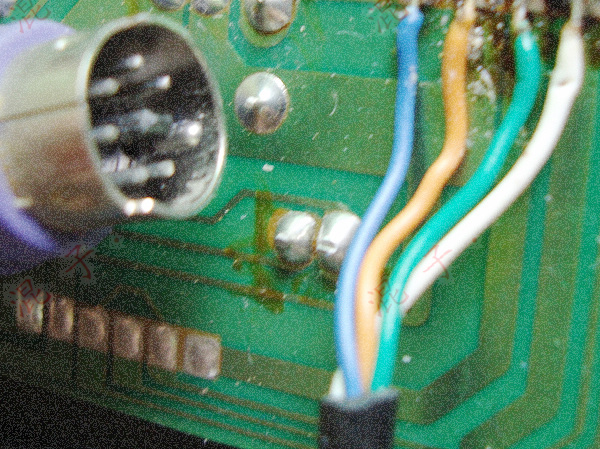

按照对应关系焊接P/S 2 引线 与 PCB 接点。

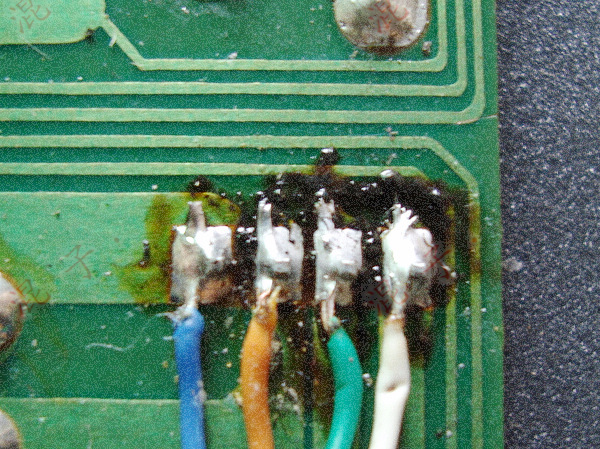

我选择了焊在PCB背面 哇咔咔 。 ：yunle：
插上电脑，一切OK 。接口转换成功。
：xiq： ：xiq： ：xiq：
[ 本帖最后由 混子· 于 2009-4-29 12:02 编辑 ] |
