五月份，地狱火新品鼠标要出来了，豪华包装，亲民价格啊
140
40734
楼主
这个是传说中的金属包装盒，圆形的，全金属啊，平时可以拿来做鼠标收纳了。

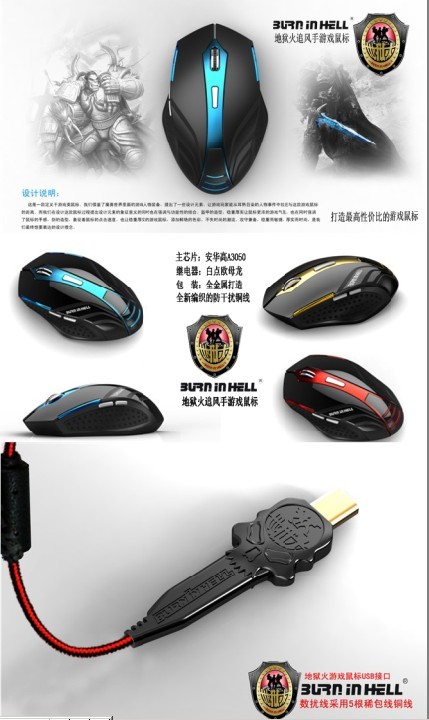

鼠标采用呼吸灯，据说灰常的绚丽，菊花有三道神光，还有车头灯，鼠标还分红、蓝、黄三种颜色，就是滚轮的。

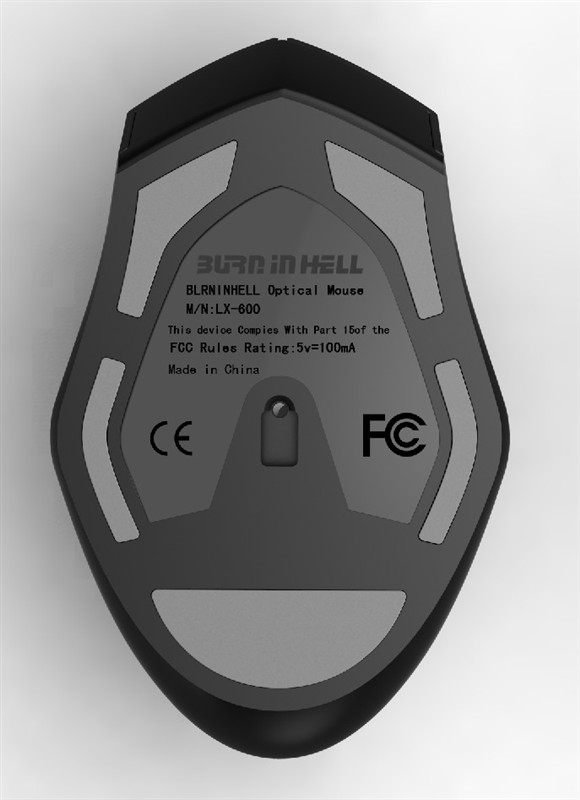

鼠标的底部脚贴和标识，看起来灰常给力啊。
下面转述一下内部人士透露的各种参数：
游戏鼠标规格书
（20pin）
一．综述
本游戏鼠标方案MCU使用的是凌阳公司的8位SPCP866E2A芯片的20pin封装版，主要功能特性如下：
目前使用的主频是12Mhz，最大支持可达16Mhz;
16K Bytes 编程代码空间(ROM)；
512 Bytes 用户内存(RAM);
128 Bytes 掉电记忆体(EEPROM);
USB 可选支持低速或全速，本方案使用的全速；
20pin 有15根IO引脚，除PC6,PC7默认用于外接晶振的XI,XO外，其余PA0~PA7, PB0~PB3, PC0可自由编程，其默认电压5V，但除PC0外，其它12根可设为3.3V；
MCU的详细资料请参考规格书包中的spcp866e2a_ds_v1.4.pdf文件。
本方案支持的光学传感器(sensor)有安华高的ADNS-5050和ADNS-3050以及原相的PAN3305; 其中A5050定位为初级游戏鼠，PAN3305,A3050定位为中高级游戏鼠；
本方案的一小特色是sensor的类型是软件自动读取判断的，无需IO接电阻标示；
本方案的一大特色是充分利用MCU内置的128字节的EEPROM, 例如按键数据，可通过改写键码数据达到改变键功能的目的，后有详细描述。再例如每种sensor的DPI(CPI)默认为4级档位，但最多可支持8级设置，客户可根据自己的意愿改变默认4级档位设置，通过工具改变EEPROM特定单元的值，来重新从8级数据中选择2级，3级，4级，… 乃至于全部8级(注：默认的4级包含在8级中，是子集和全集的关系)。我们可以通过改写EEPROM来选择DPI指示灯模式，共有4中模式，(1)单灯模式，当切换DPI时，单灯以不同频率闪烁的模式，高快低慢，闪烁约30秒后恒亮；（2）双色灯模式，为默认模式，最多只支持4级DPI；（3）4灯模式1，只亮一灯的4灯模式；（4）4灯模式2，渐进亮多灯的4灯模式。
本方案还有特点就是高回报率，单单就回报率而言原本都能轻松达到1000，但为了协调于市面上较流行的海青天测评成绩，略作了调整，得到的经验是，最终还是sensor本身的性能要起作用，所以A3050依然能995左右，PAN3305就只能在900以上，很难突破950，而A5050就只能望9而已了。（应该是测评软件本身的兼容性问题， 上面将的回报率是在win XP系统上得出的， 而在win 7上得不到这样高的结果）。
可以通过EEPROM将回报率设置为500，在500回报率下，三款鼠标都能轻松在海青天测评中获得高分。
二．A3050
A3050是安华高新近推出专门用作游戏鼠标的一款sensor，工作电压为2.8V-3.0V，理论上快速移动速度的典型值为60英寸每秒，动力加速度最大可达20g..
其跟MCU的连接可见规格书包中相应目录下的原理图；
默认可变四级DPI是：1000，1500， 2000，3000；出厂默认当前DPI是1500；
可选八级DPI是：500， 1000， 1500， 2000， 2500， 3000， 3500， 4000；
回报率可达到995左右。
需要特别提醒是必须按原理标示的方向正确放置sensor. （第一脚在右下）
三．PAN3305
PAN3305也是一款性能相当不错的光学传感器，工作电压为5V，速度最大能达到130英寸每秒，加速度最大能达到30g，软件有对光学数据加工处理，使用质感很好。
其跟MCU的连接可见规格书包中相应目录下的原理图；
默认可变四级DPI是：800，1200， 1600，2400；出厂默认当前DPI是1200；
可选八级DPI是：400， 800， 1000， 1200， 1600， 2000， 2400， 3200；
回报率在900到950之间。
需要特别提醒是必须按原理标示的方向正确放置sensor.（第一脚在左上）
四．A5050
A5050是安华高一款通用的光学传感器，工作电压为5V，快速移动速度可达30英寸每秒，加速度最大可达8g..
其跟MCU的连接可见规格书包中相应目录下的原理图；
默认可变四级DPI是：500，1000， 1400，2000；出厂默认当前DPI是1000；
可选八级DPI是：500， 750， 1000， 1200， 1400， 1600， 2000， 2400；
回报率可接近900。
需要特别提醒是必须按原理标示的方向正确放置sensor. （第一脚在右下）
五．按键
支持3x4=12个键，这部分三款鼠标的定义相同。三根扫描口用的是PB0,PB3,PC0，四个读口用的是PA0,PA1,PA2,PA3，其排列矩阵如下(更直观的请参考规格书包中相应的原理图)：
程序默认的12个键是：
PA0, PA1, PA2, PA3
PB0 左键 右键 中键 Back键
PB1 Forward键 CPI键 火力键 键盘模式键
PC0 火力模式1 火力模式 滚轮左摆键 滚轮右摆键
客户可根据需要接出12个键中若干，前5个键左中右前后是PC系统的标准定义，后7
个键属于自定义键，下面逐一进行说明：
CPI键：也就是DPI键，其功能是单向，即总是以提高DPI级别的方向改变DPI，如果当前
已经是最高级别，那么循环切换到最低级别；
火力键：所谓火力键就是快速向PC发左键码，软件默认为无限发送，即视一次按键的时间长短至少向PC报告两次左键码，不松手就一直报下去；可以通过改变EEPROM里的设置，把火力键变为发固定次数的左键码的方式，即不管一次按键的持续时间多久，向PC报告左键码的次数是固定的，次数则又可以由EEPROM里的另外单元来设定；
键盘模式键：将左中右前后5键切换为多媒体播放控制键，滚轮前后变为音量的加减键，
左键前一首，右键下一首，中键暂停/重启，前键媒体选择，后键停止；在多媒体控制模式下按该键恢复到原来功能，左键还是左键，右键还是右键，…，滚轮上下翻滚；
火力模式1键：将左键切换为火力键，细节如同上面“火力键”处；再按此键，“左键”恢复为左键功能；
火力模式2键：将前后（Forward, Back）键切换为火力键功能，前键两连发（即按一次发两次左键码），后键三连发；再按此键切换回前后键功能；
滚轮左摆键：滚轮左摆功能，例如在水平方向有的滚动条的视窗里，向左按滚轮，可看到显示窗口向左边移动；
滚轮右摆键：滚轮右摆功能，例如在水平方向有的滚动条的视窗里，向右按滚轮，可看到显示窗口向右边移动；
需要说明，左右摇摆不是PC系统标准化的东西，需要客户专门为之开发驱动；
关于按键就说这些，还有一点要阐明的是，如果客户要的功能不在以上罗列的键功能内，
户可以通过改写EEPROM里的数据，来达到将某键改为他所需要的特定功能键的目前，
前提是特定键PC有的标准定义，如打开IE和打开电子邮件两个系统有的功能键；
六．DPI指示灯
DPI选择指示灯最多可用4个IO引脚接4个灯，IO口是与键盘的读口分时复用的；
A．单色灯闪烁模式：
用PA0接上一个LED灯，用不同频率的闪烁来表示不同的DPI设置；快慢没有绝对指标，
在一种配置里，最慢的表示第一级，最快的表示最高级；闪烁只是在鼠标启动或切换DPI
的时候进行，闪烁30秒后停止在恒亮状态。
B．双色灯模式：（目前的默认模式）
用PA0, PA1接双色灯的两个颜色灯脚位，用00，01，10，11表示不同DPI选择时灯的状态，
0表示熄，1表示亮；这种模式最多只能支持四级DPI配置，对于DPI总级数小于四级的配
置，避开00即灯不亮的状态；
C．四灯模式之一，我们称之单灯渐进式：
用PA0到PA3接四个灯表示当前DPI档位；
为便于描述，用四个二进制位表示4个灯的状态，0熄1亮：
0001：PA0连接的灯亮，表示DPI第一级，闪烁表示第五级（如果总级数有那么多的话）；
0010：PA1连接的灯亮，表示DPI第二级，闪烁表示第六级（如果总级数有那么多的话）；
0100：PA2连接的灯亮，表示DPI第三级，闪烁表示第七级（如果总级数有那么多的话）；
1000：PA3连接的灯亮，表示DPI第四级，闪烁表示第八级（如果总级数有那么多的话）；
D．四灯模式之二，我们称之为多灯层进式：（以PA0接的灯为第一个灯）
0001：第一个灯亮，表示DPI第一级；
0011：前两个灯亮，表示DPI第二级；
0111：前三个灯亮，表示DPI第三级；
1111：四个灯全亮，表示DPI第四级；
1111：四个灯全亮，且第一个灯闪烁，表示DPI第五级；
1111：四个灯全亮，且第二个灯闪烁，表示DPI第六级；
1111：四个灯全亮，且第三个灯闪烁，表示DPI第七级；
1111：四个灯全亮，且第四个灯闪烁，表示DPI第八级；
七．火力模式指示灯
只有当客户的产品配置里有火力模式键(模式1键 和/或 模式2键)的时候，才需要有模式指示灯的考虑，但由于20pin封装IO资源有限，如果DPI指示灯选择的是四灯模式，也根本没法考虑模式指示灯的问题。
若DPI指示用单灯或双色灯模式，有IO口的富余，在有火力模式键的配置里，可以接一个指示灯到PA3口上，用以表示当前的火力键功能是否启动
以上是我司关于20pin封装的游戏鼠标的规格说明。再次重申一点的是，由于IO资源的紧
缺，我们无法用IO口来做sensor类型和放置角度的判断，对于sensor的类型，做到了软件
自动识别，但sensor的放置角度是无法自动识别的，请客户务必注意这个问题，按照我们
的规格书设计，不要搞错了。
谢谢关注！
总之，我承认，我被毒到了，关键是，价格亲民啊，传说价格只有128，亲，市面上任何一款进口鼠标，这个配置这个包装，这个灯光，没有五六百别想拿下啊，但是现在，地狱火只要128，不是628，也不是328，更不是228，而是128，还等什么，赶紧拿起你手边的电话，赶快拨打吧 |
|
