11900超級大改造！！！！！！讓11900鍵位不再蛋疼！！！(更新版！！！！！！！！！）

小梁梁梁

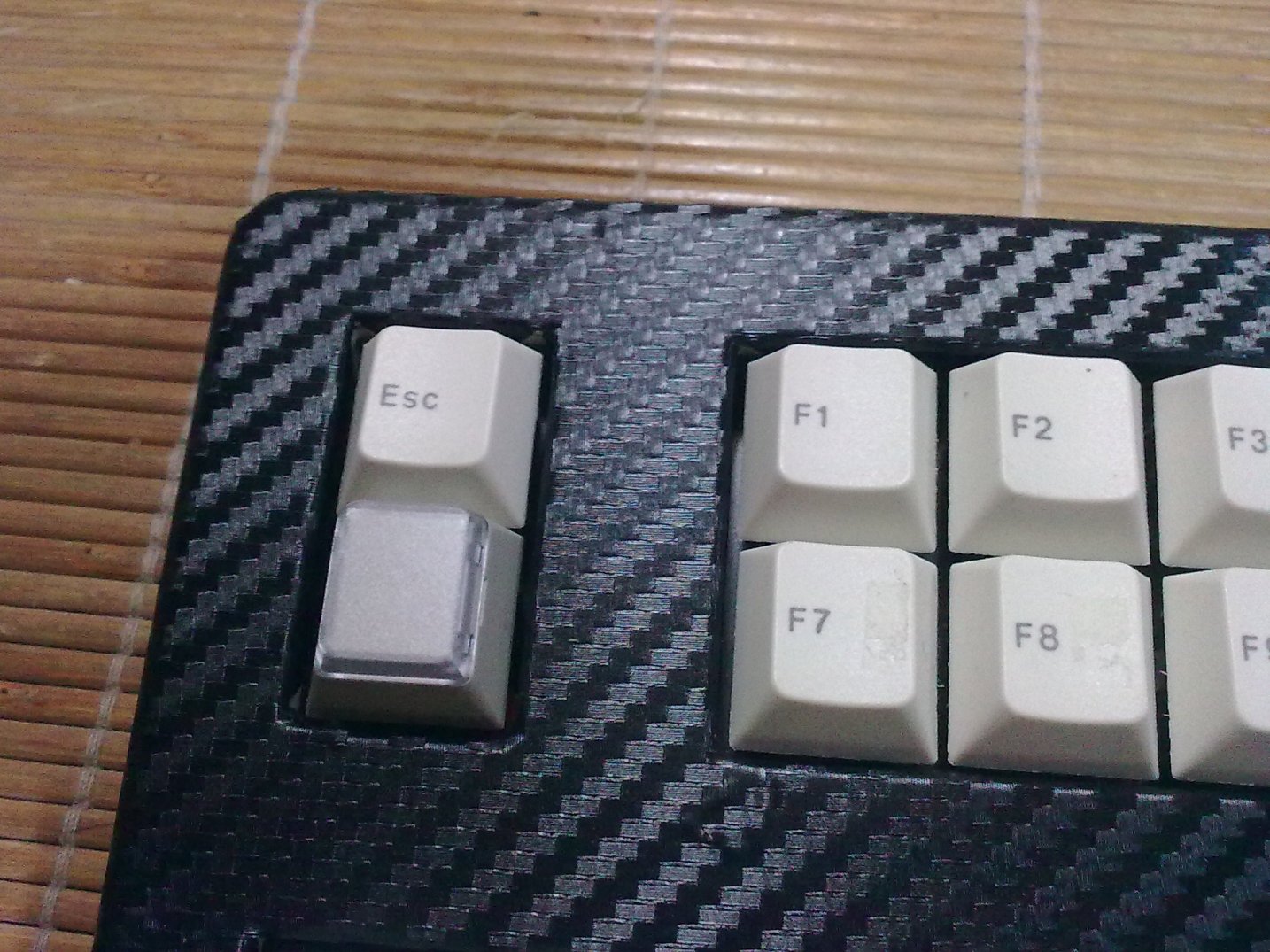

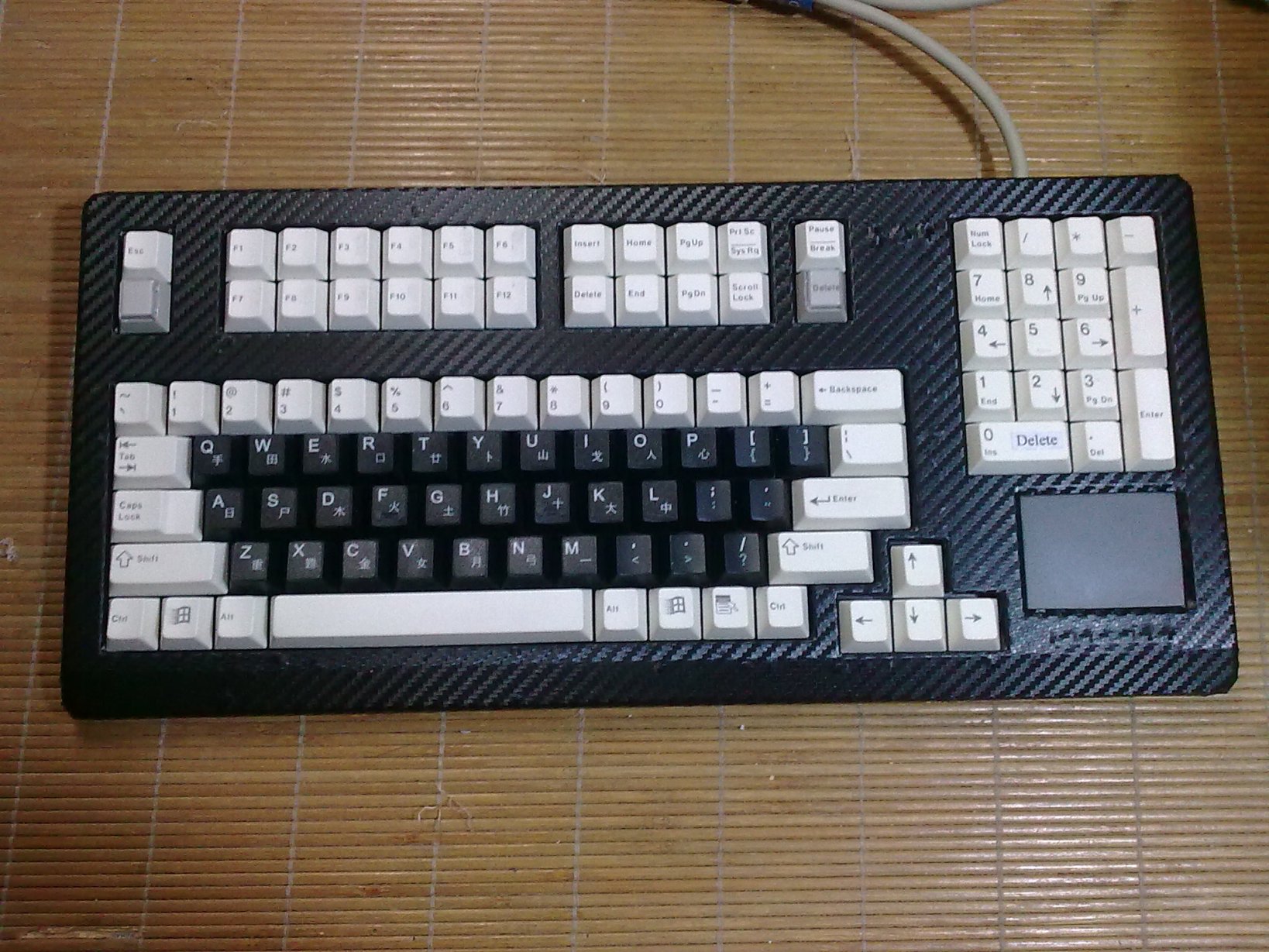

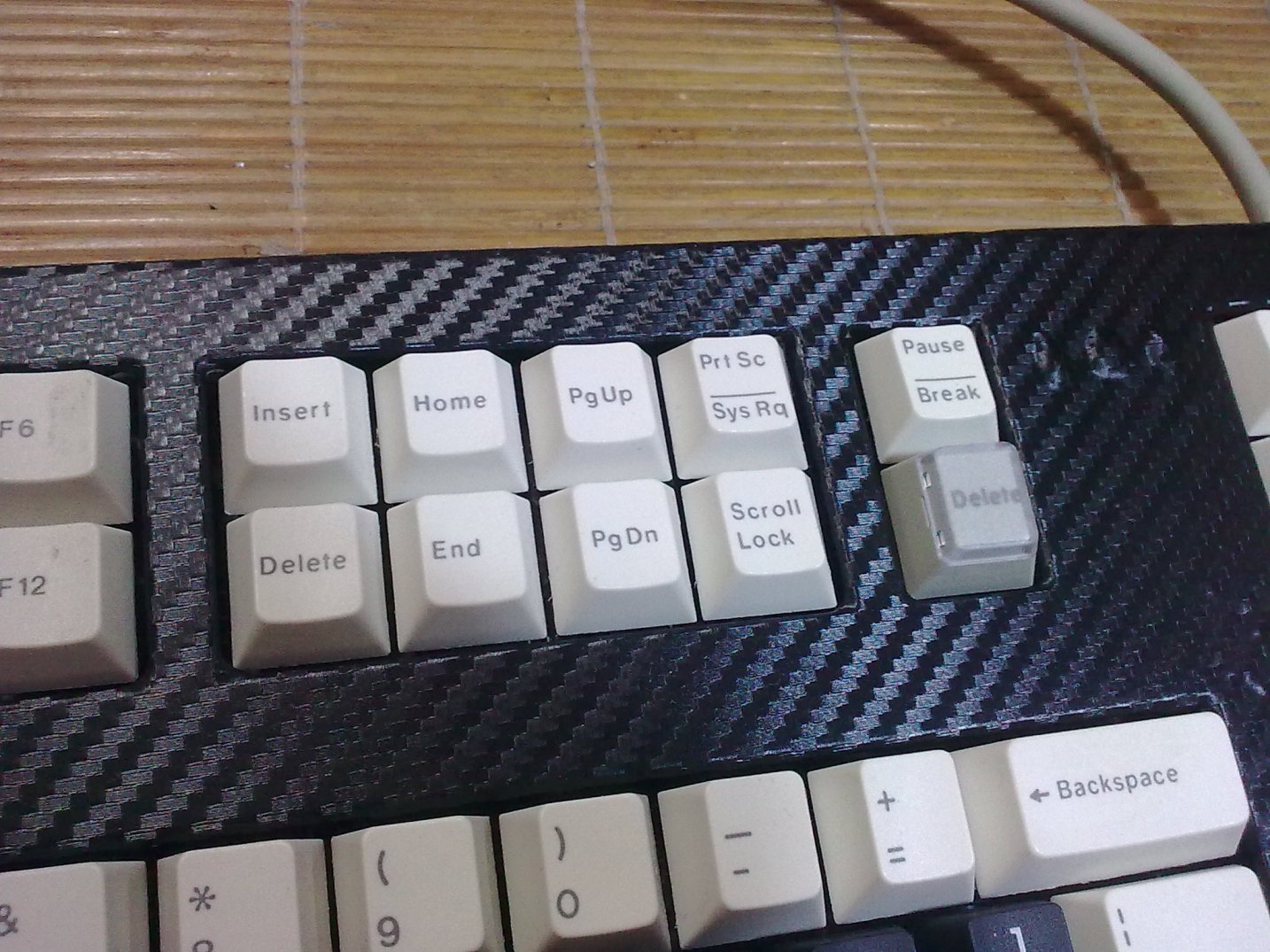

完成圖！！！




＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿




今天和朋友討論性價比最高的機械鍵盤，我們不約而同認為是YLJ  的cherry 11900，而且也覺得11900 F功能鍵的鍵位很蛋疼－－

請看下圖：

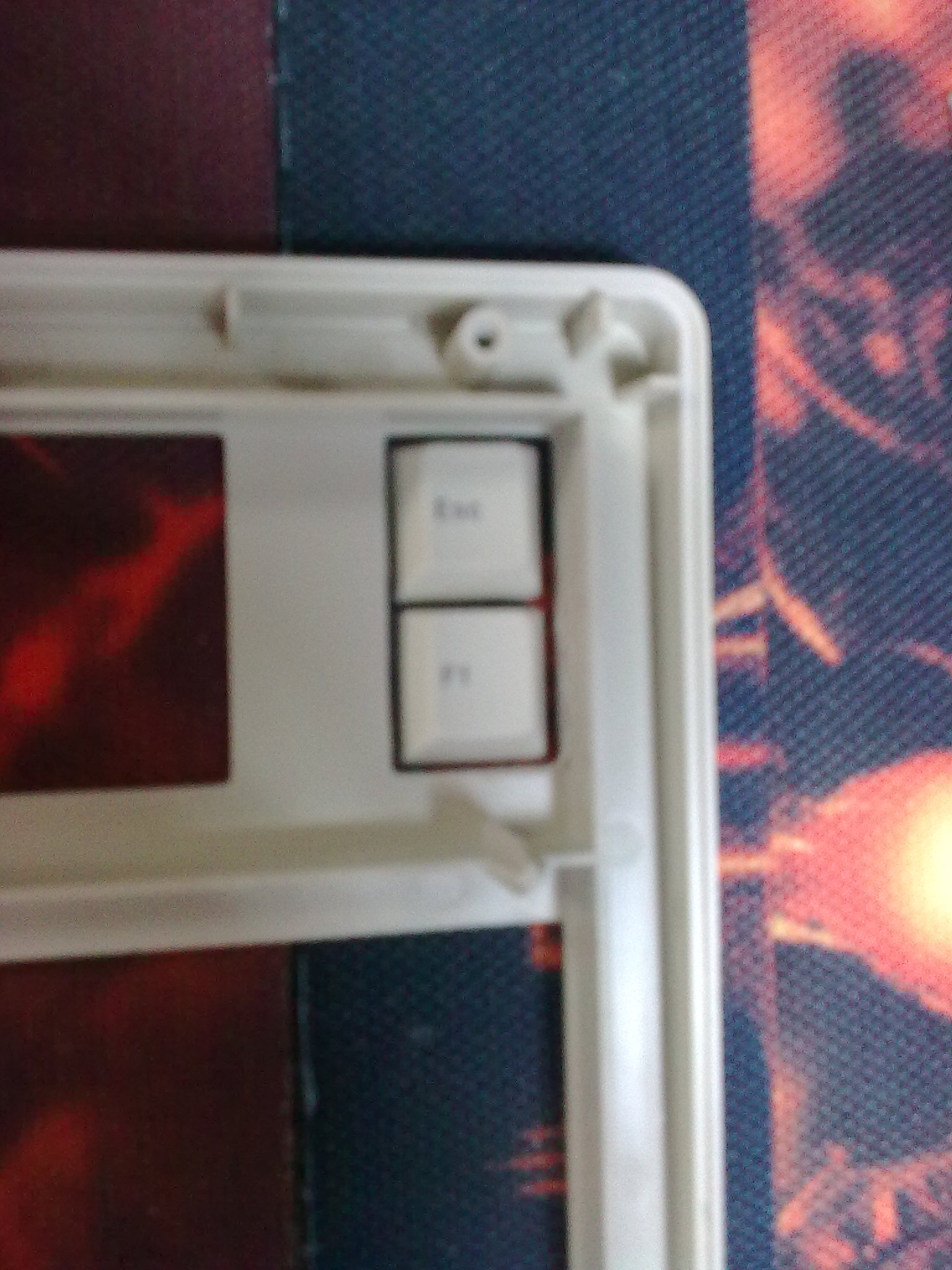

1. ESC鍵距離太遠，經常敲在板子上而不是鍵上！

2. DELETE鍵放在F 區的中間，打字時超級不方便！

　　於是我就想，如果能改動一下鍵位，該11900的鍵位變得親民，那就好了，於是著手起－－－－－

11900超級大改造。OK, LETS GO！！！


本貼現分為以下幾部分：

1, 切板子
2. 貼膜
3. 新增ESC鍵
4. 新增DELETE鍵





切板子！！！！

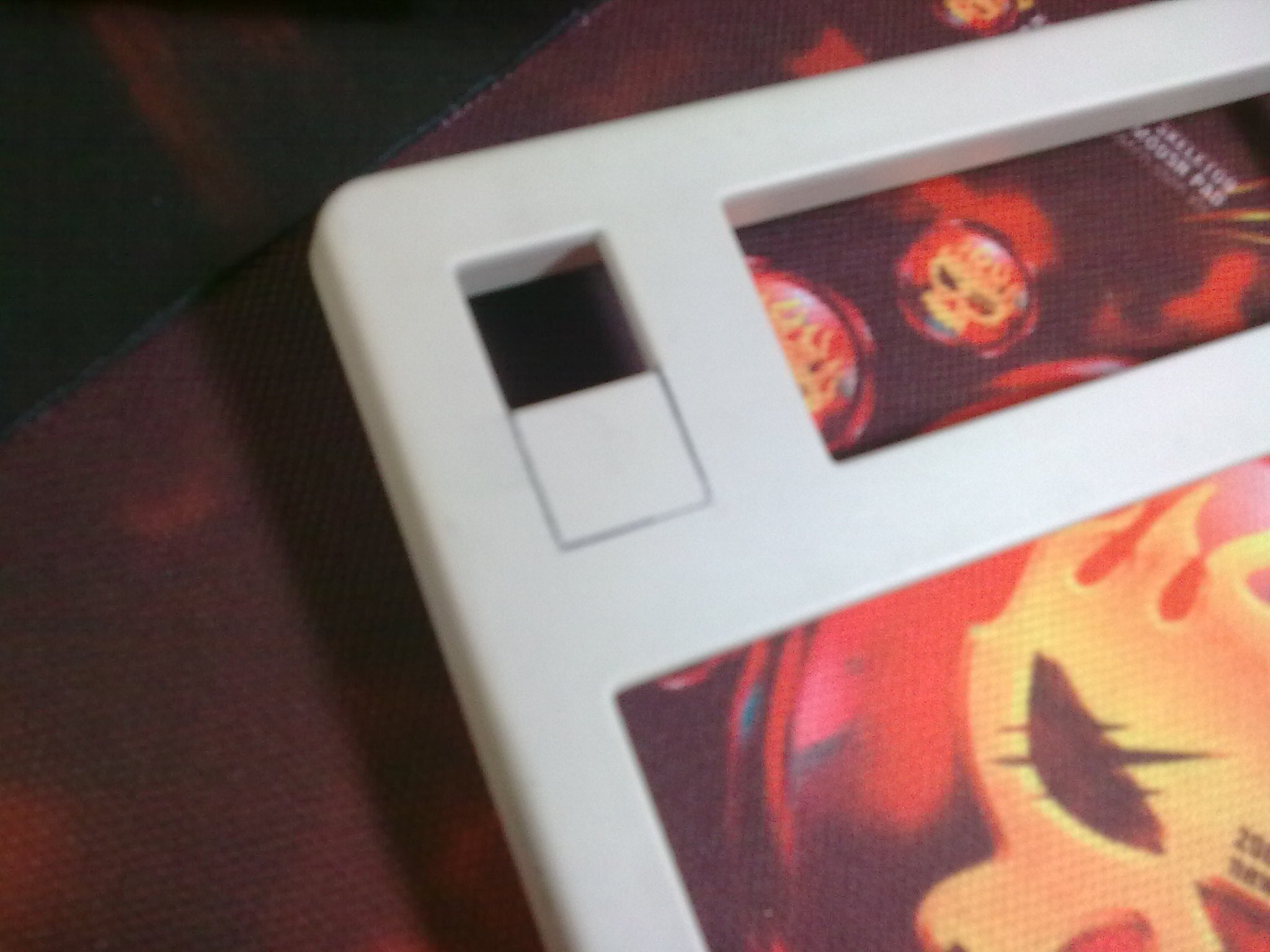

先在面板ESC鍵下方 如下圖般畫圖。






左邊PAUSE鍵下方也一樣，我打算多加一個DELETE鍵.







畫好了.

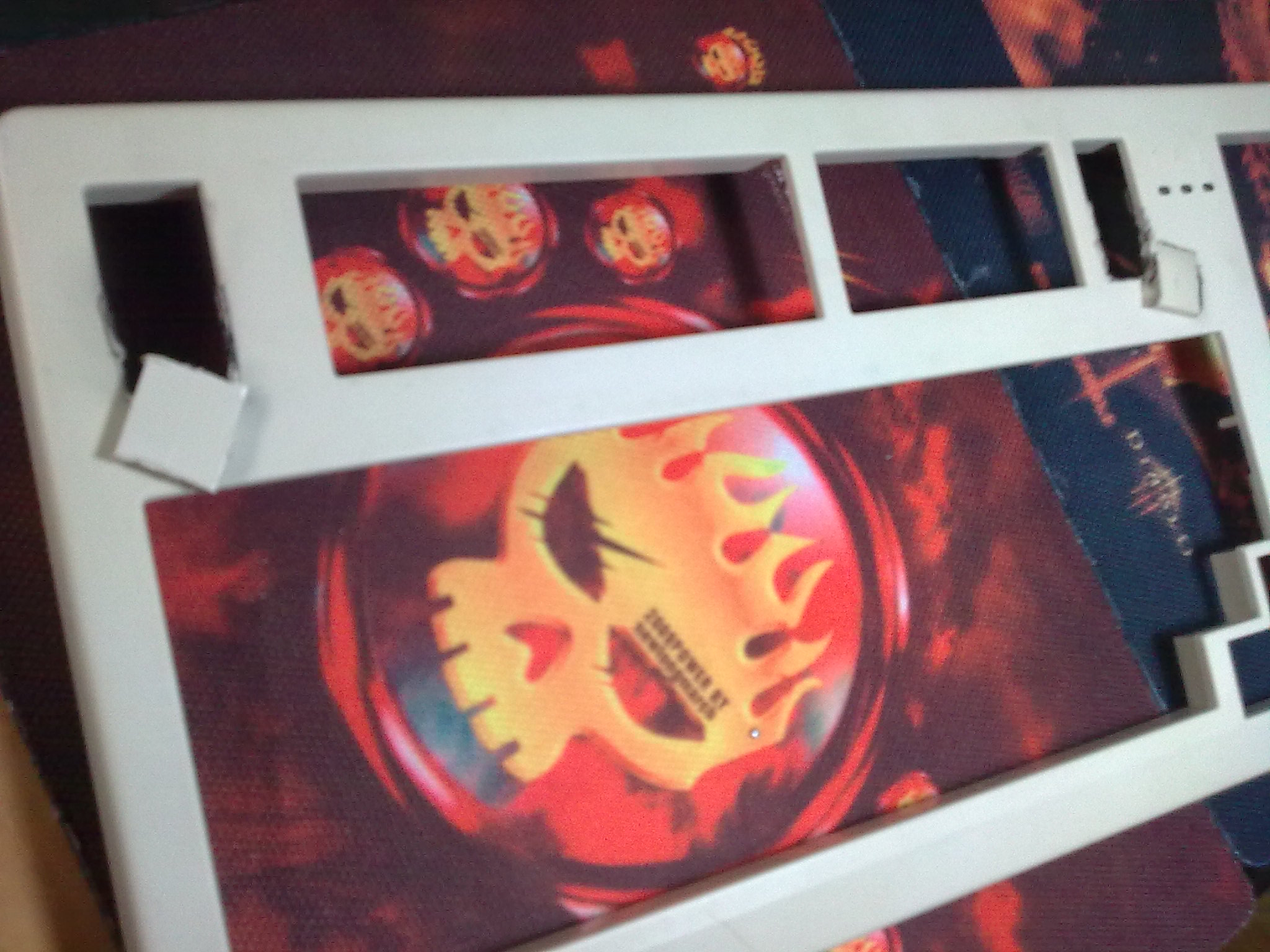

把烙鐵片加熱,  再切割.

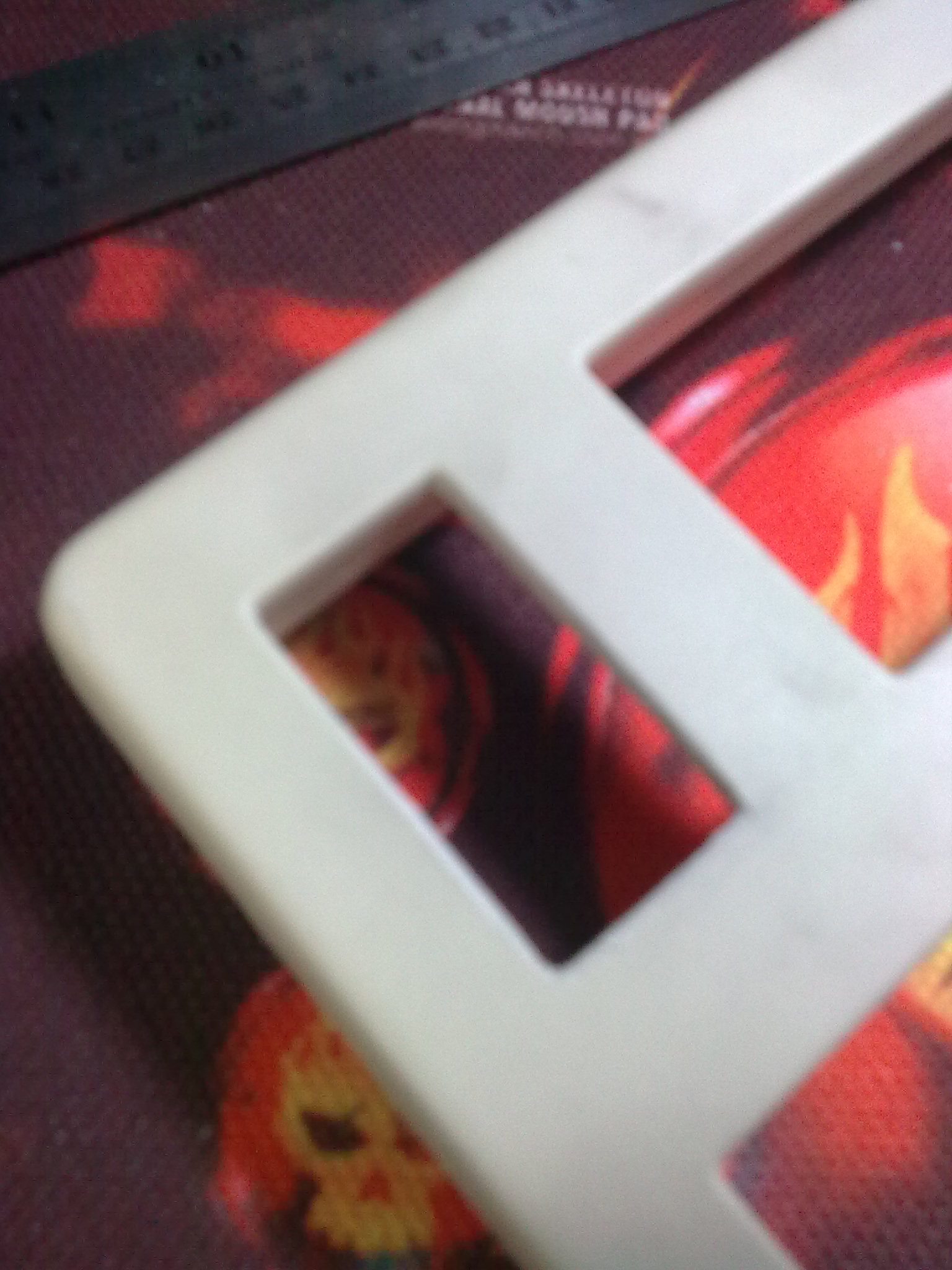

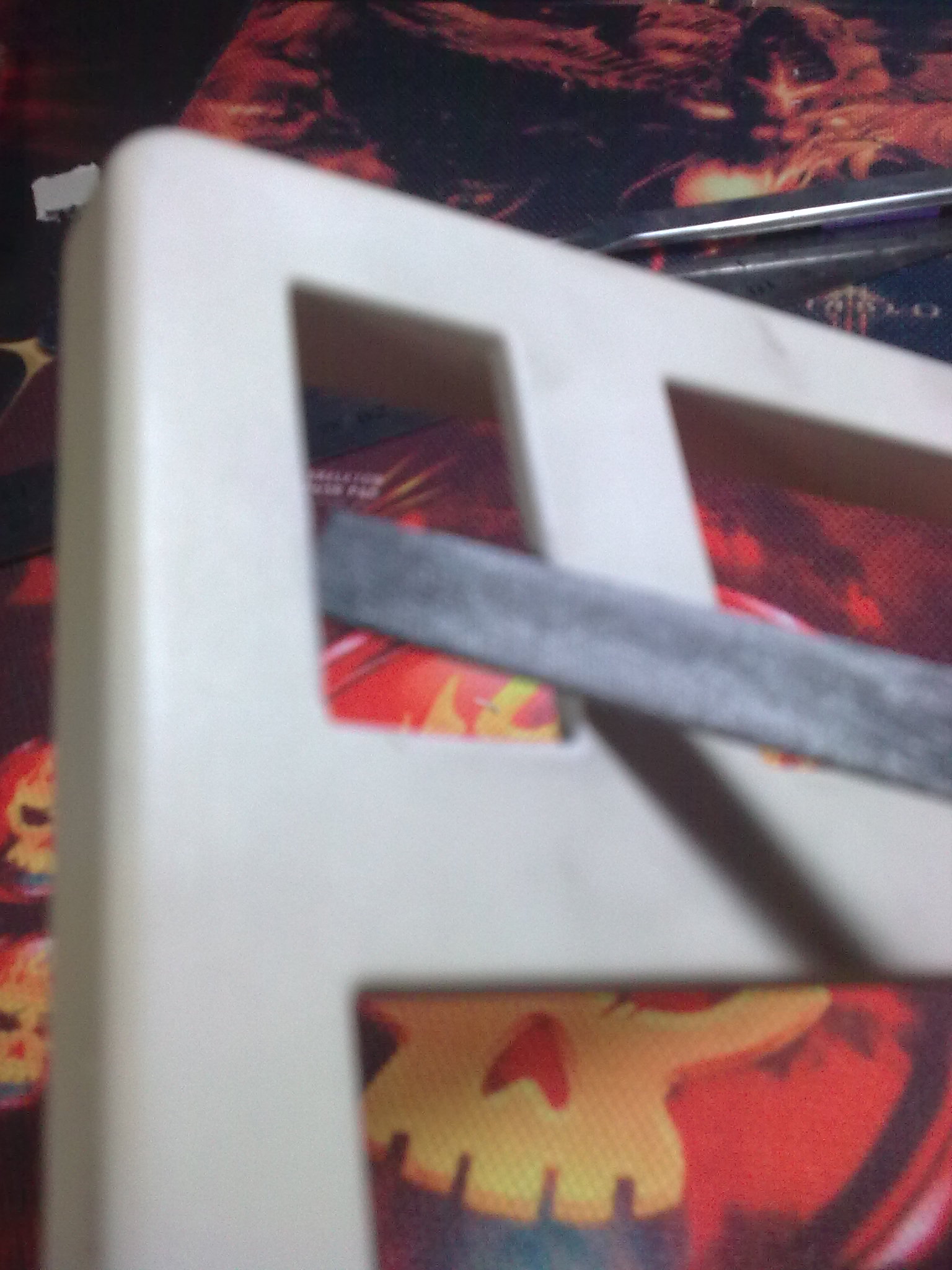

接著是打磨, 技術活呀, 挫子的砂面要細小, 這樣才能準確打磨.

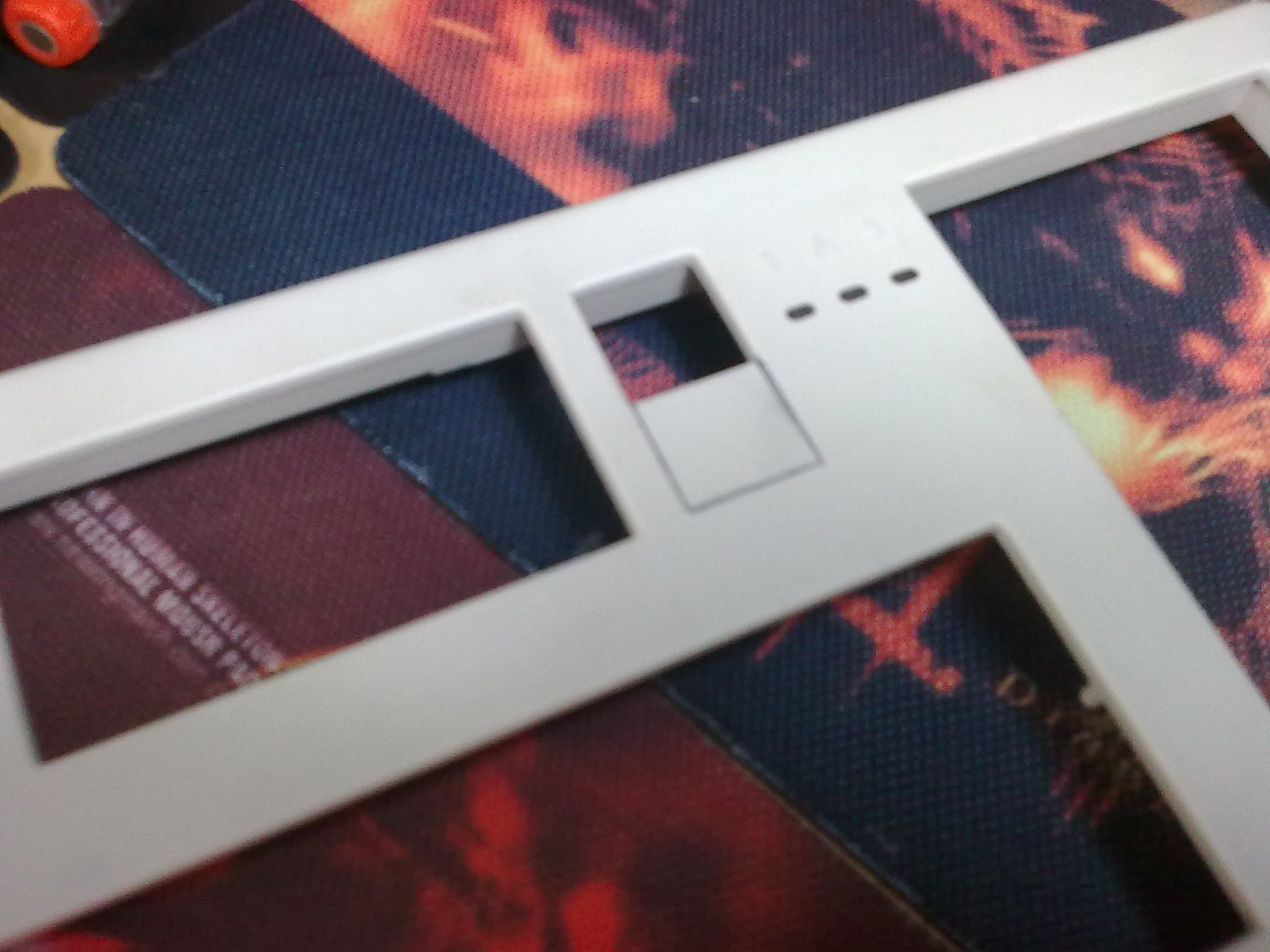

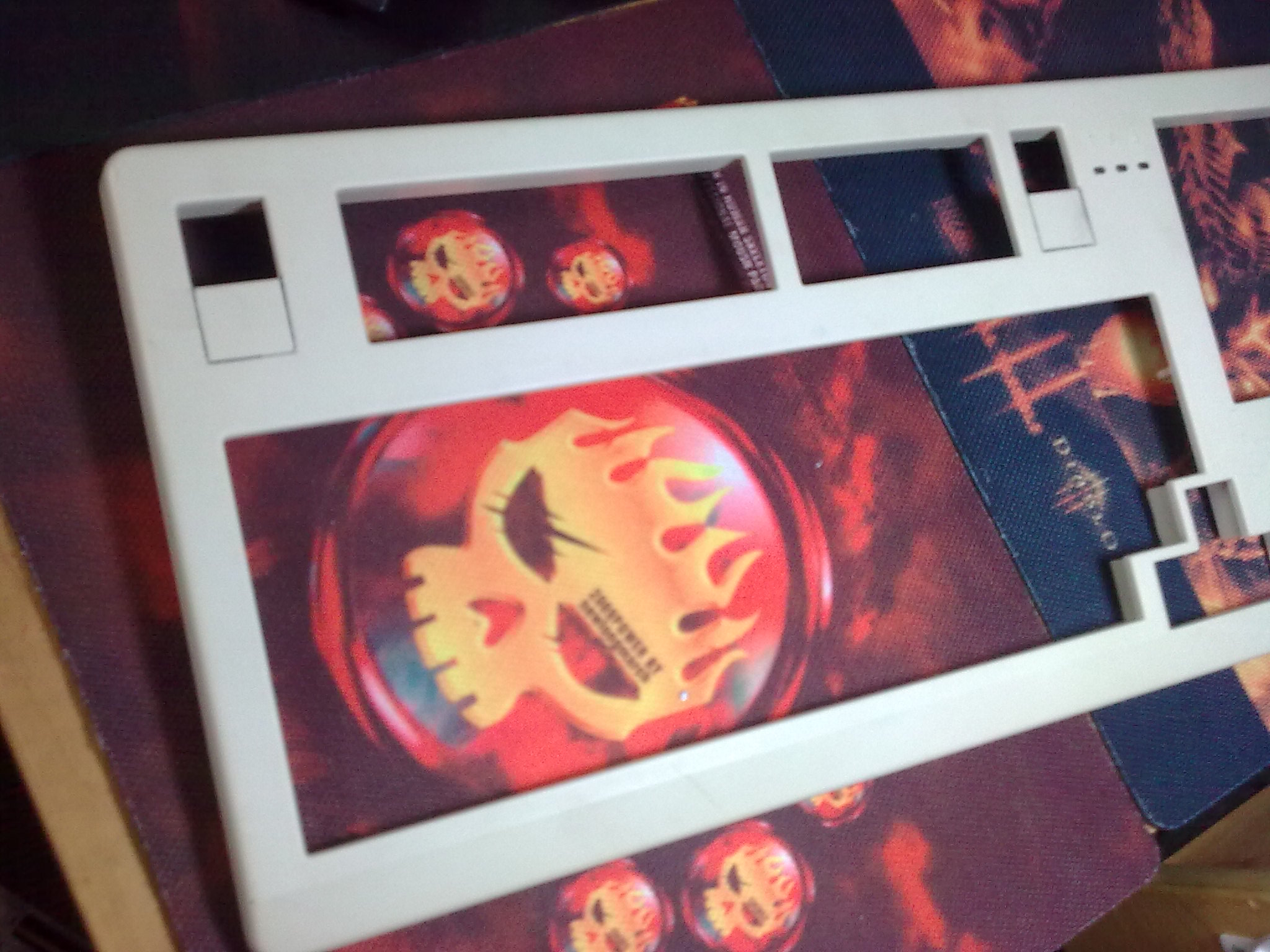

完成了

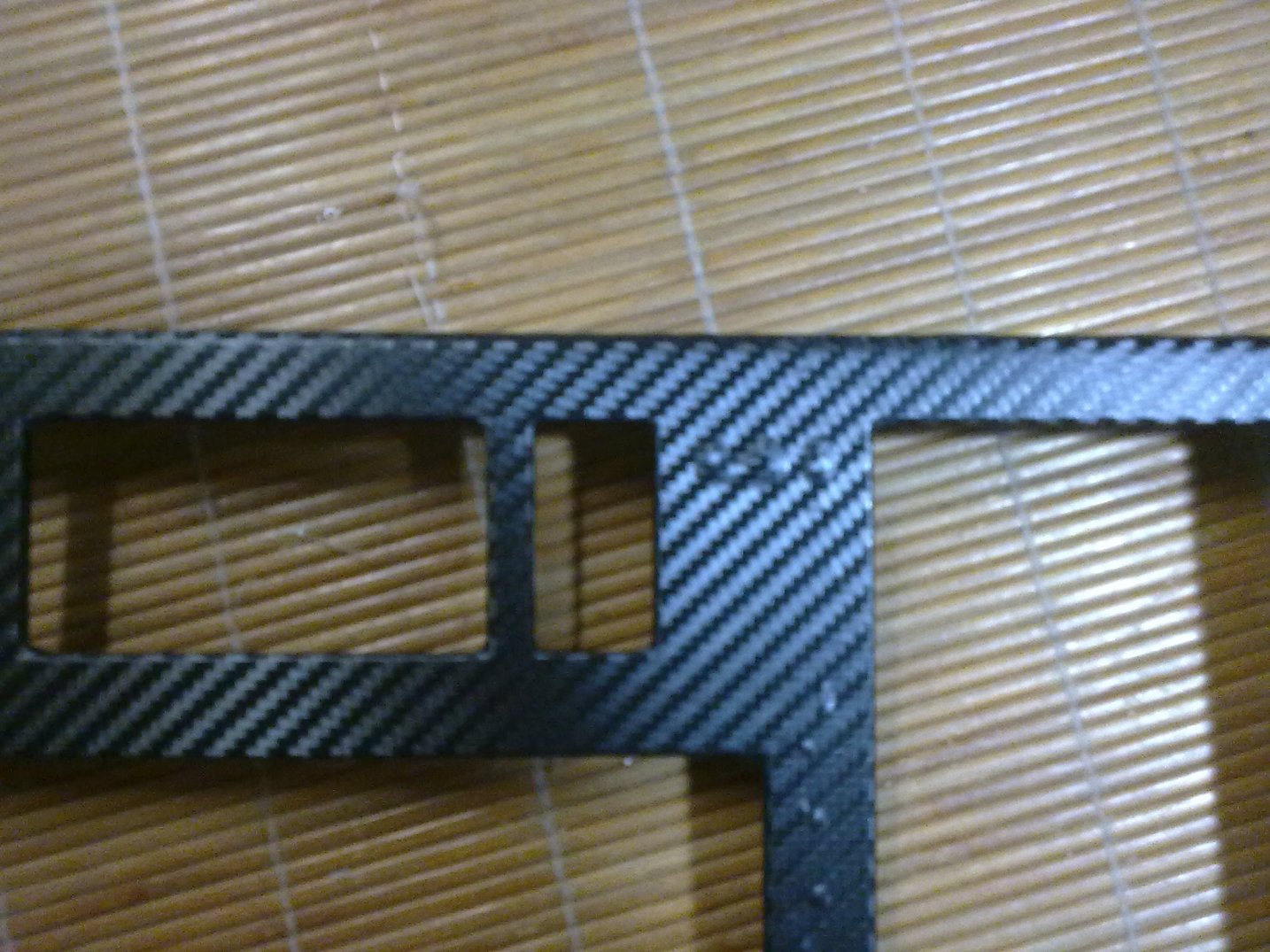

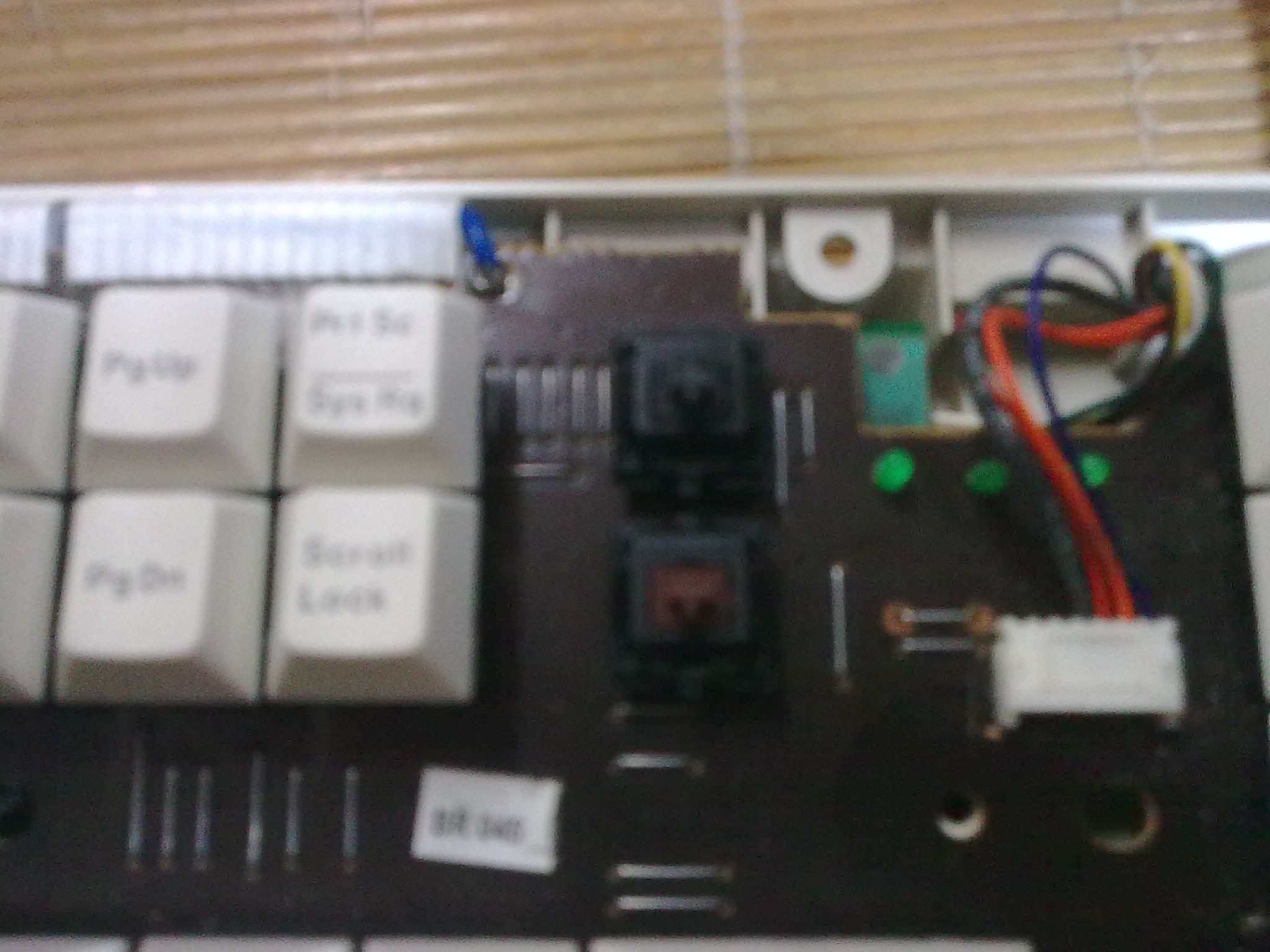

空間剛好能放下兩個鍵, 成功了.





貼膜！！！

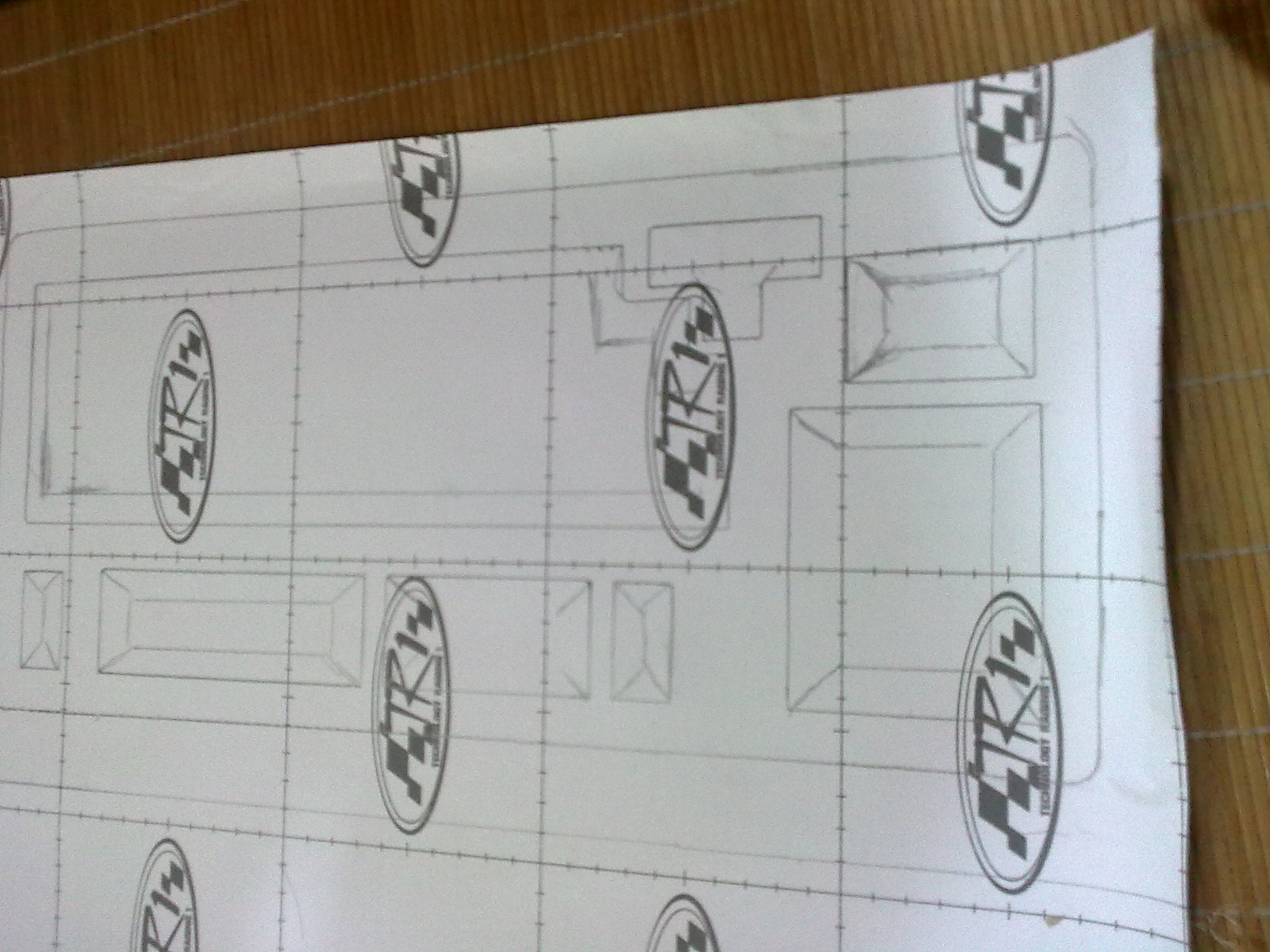

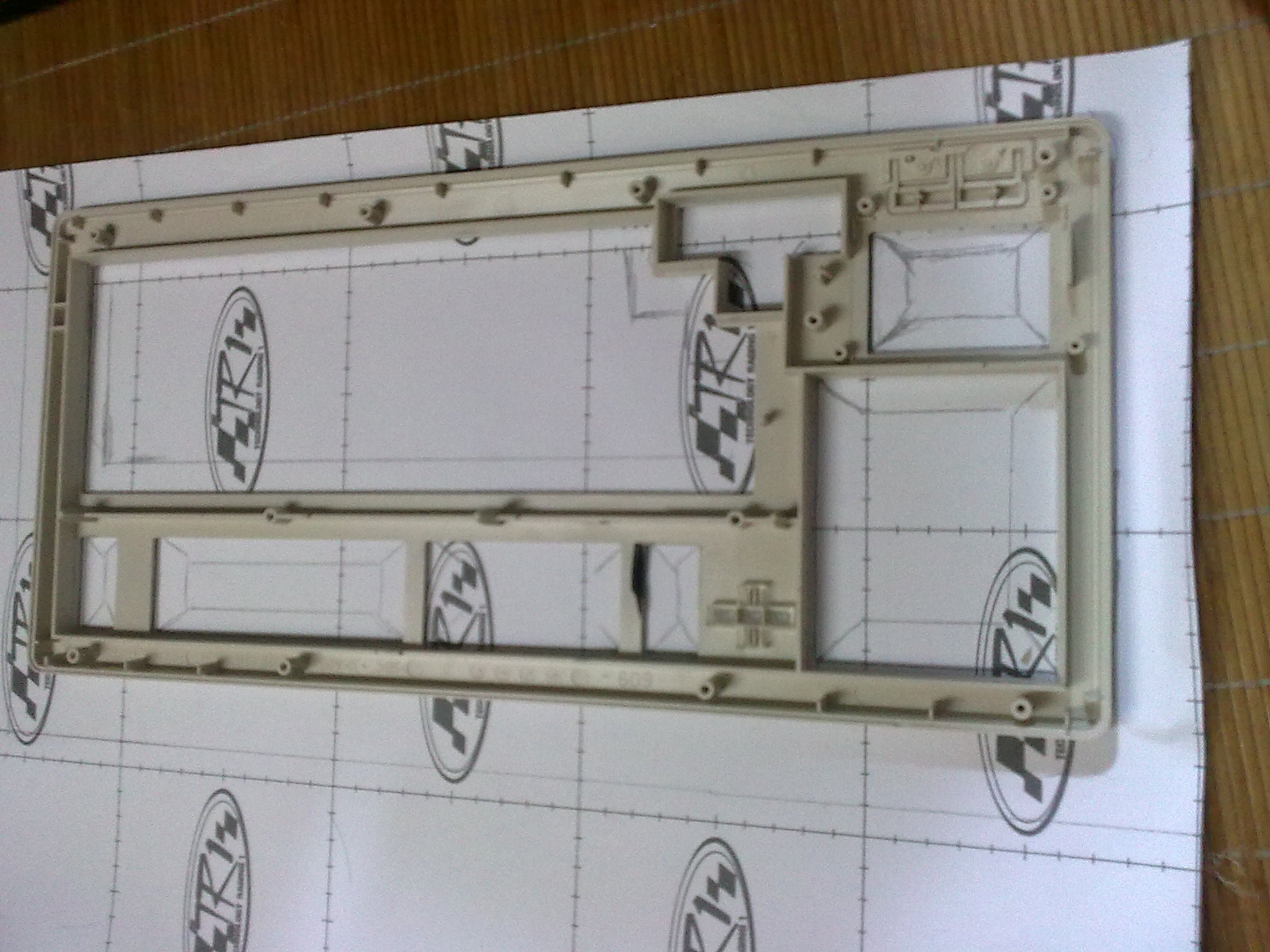

把上蓋放在碳纖維貼紙上，依形畫線。





畫好了，仔細畫好中間部分的格局。

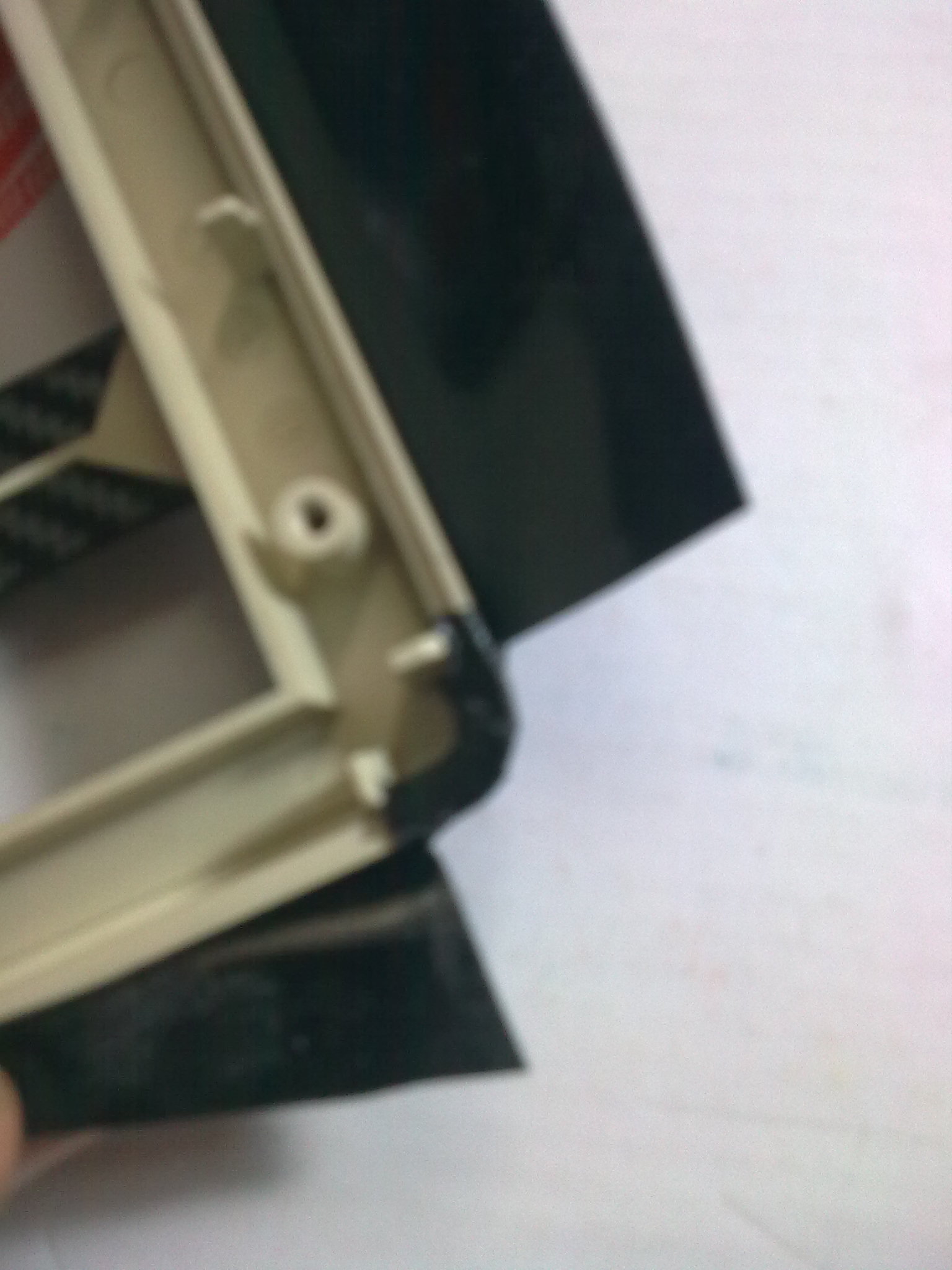

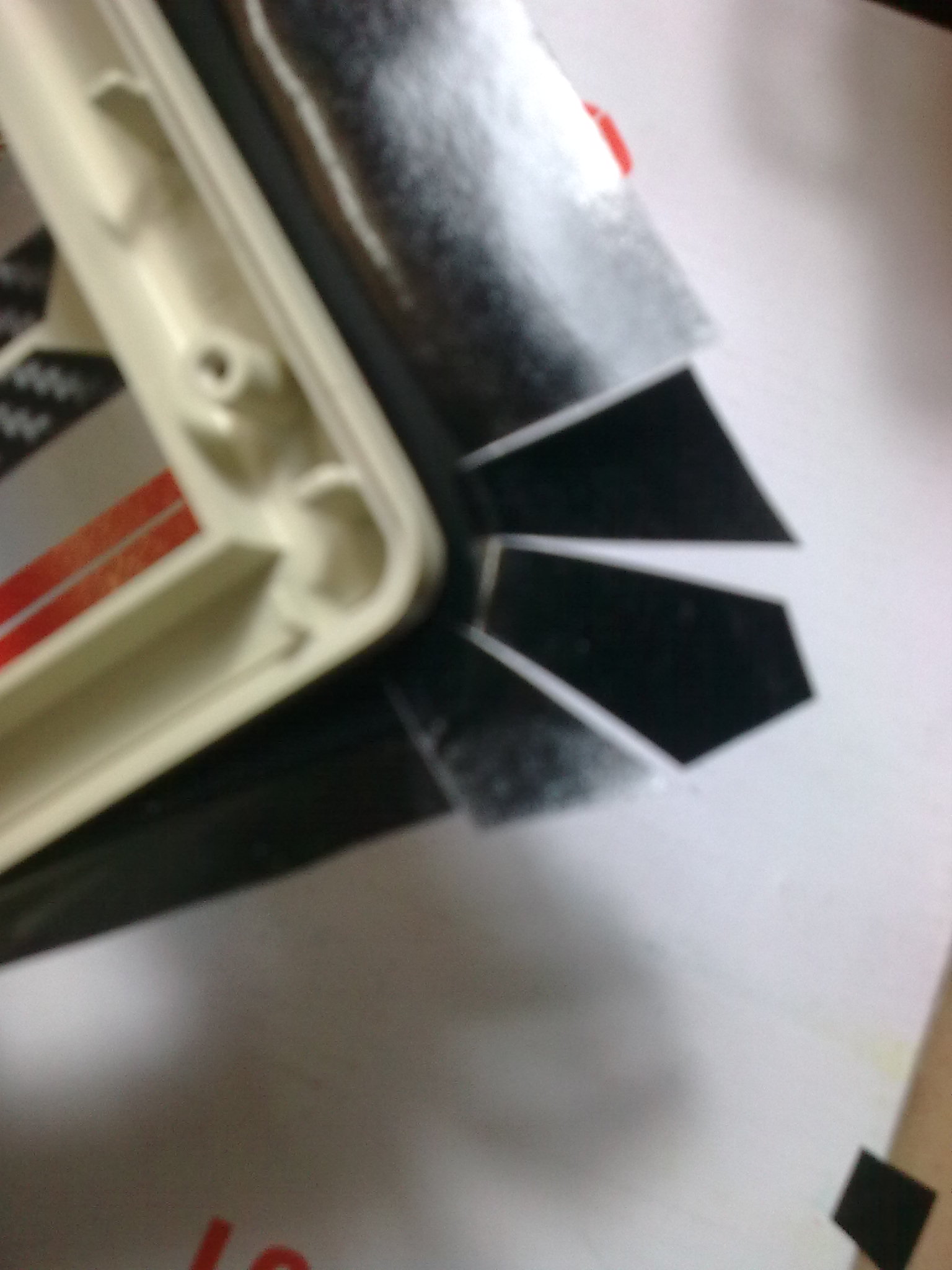

許多燒友都說封角不平整，所以我就想到了運用割圓法，把封角如圖般切割。





首先貼中間那一塊，接著是旁邊的兩小塊

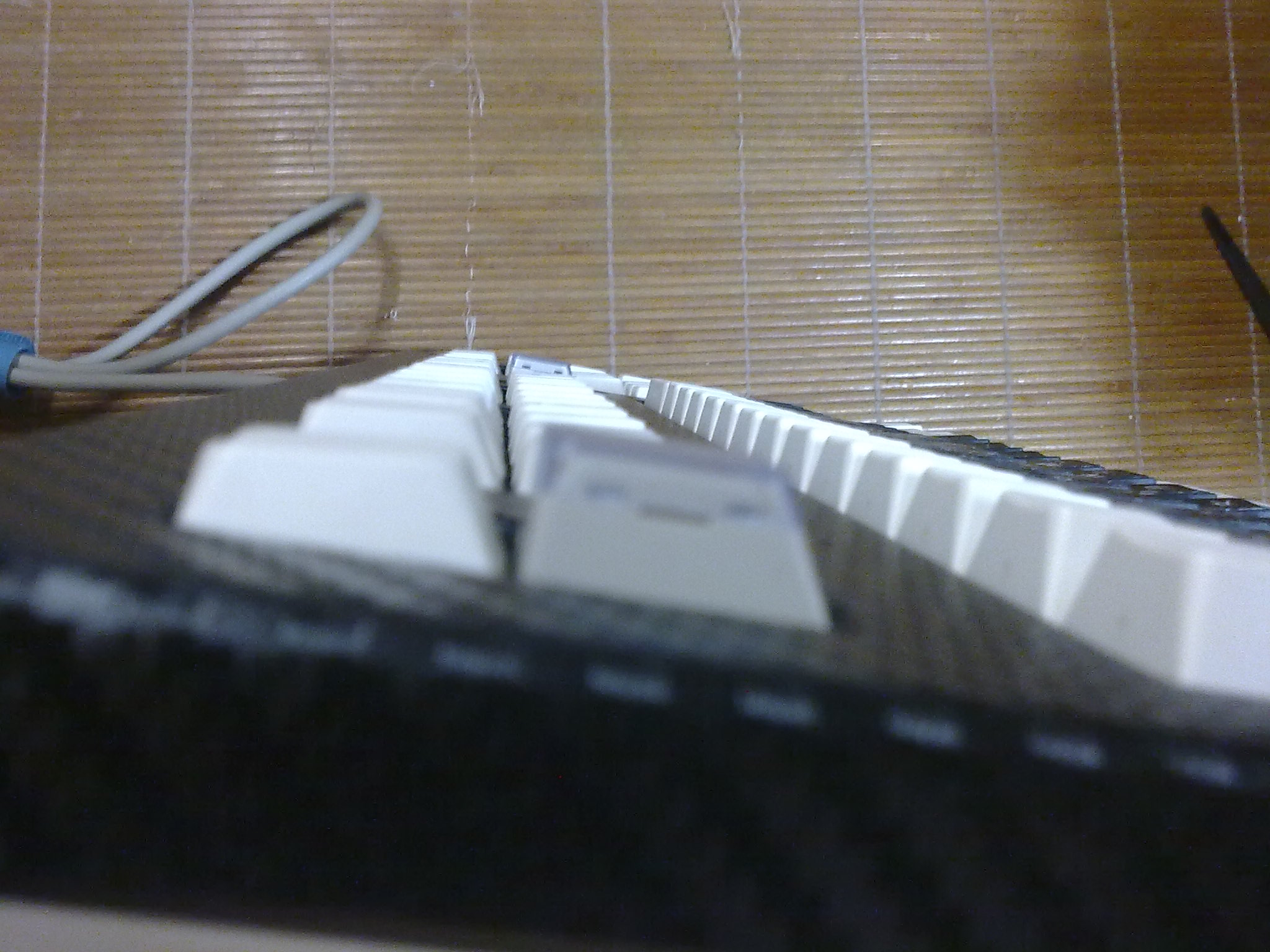

反過來看一看，哇塞，蠻不錯的呀。屌她一個！

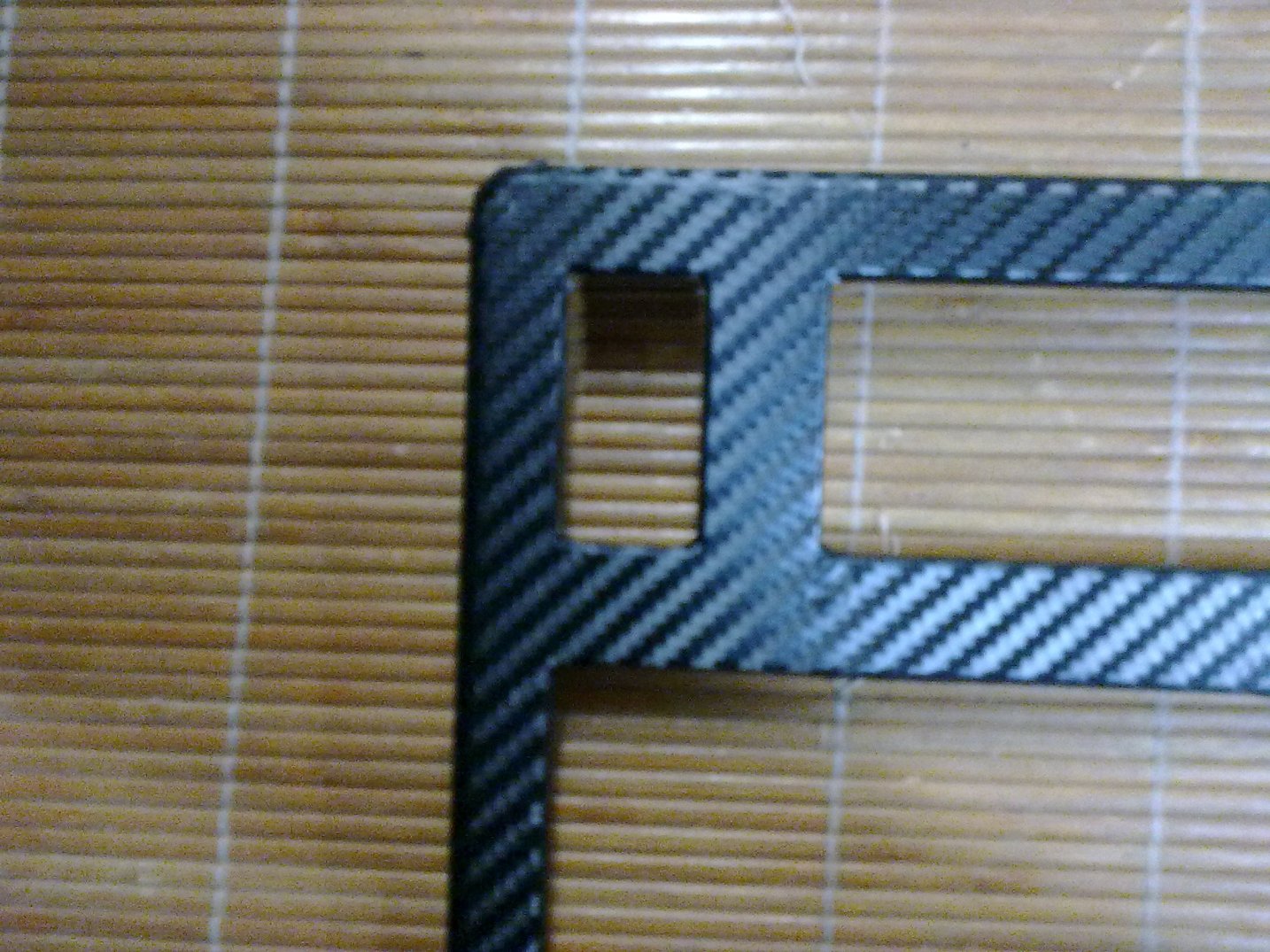

封好左上角的。

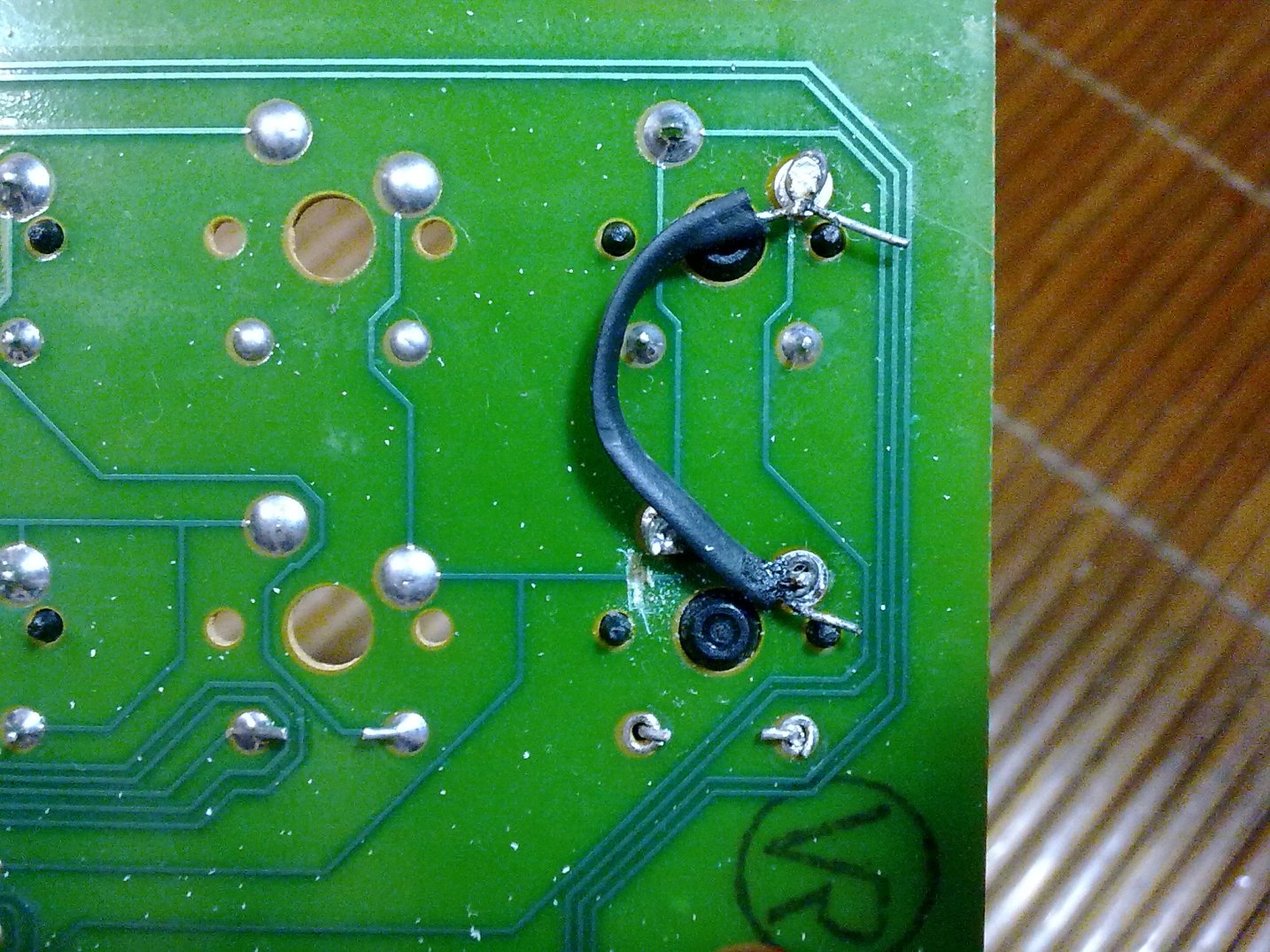

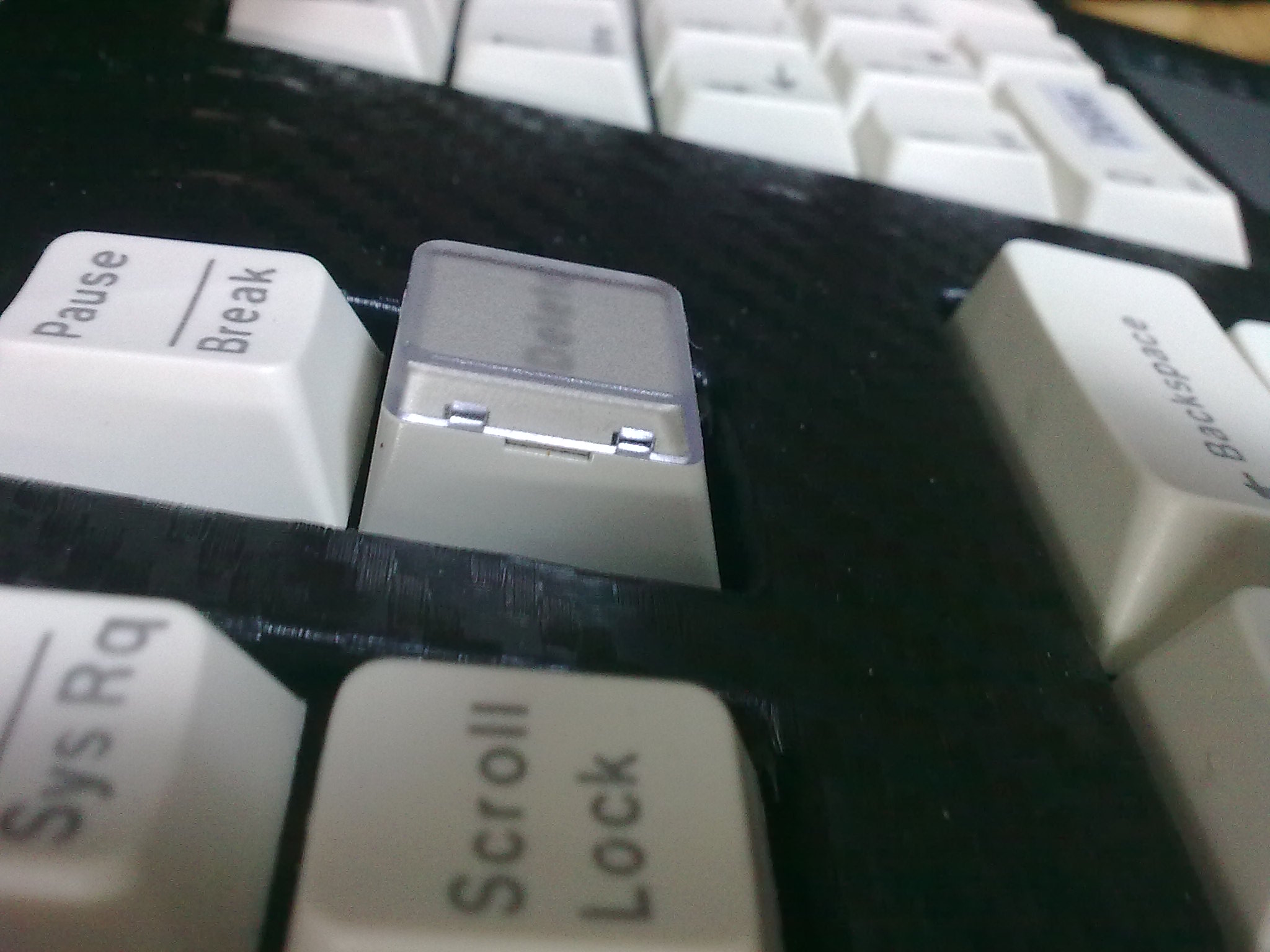

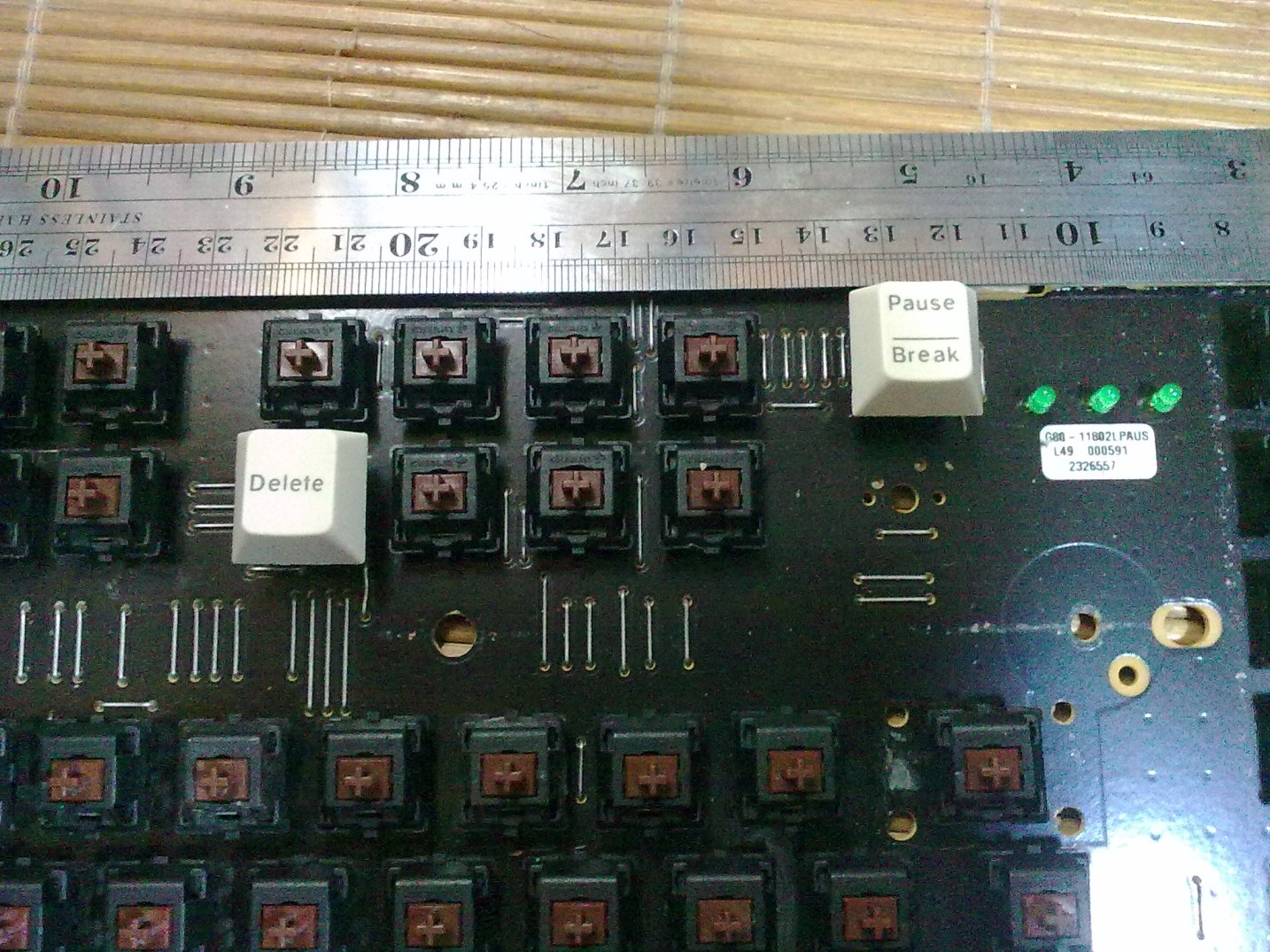

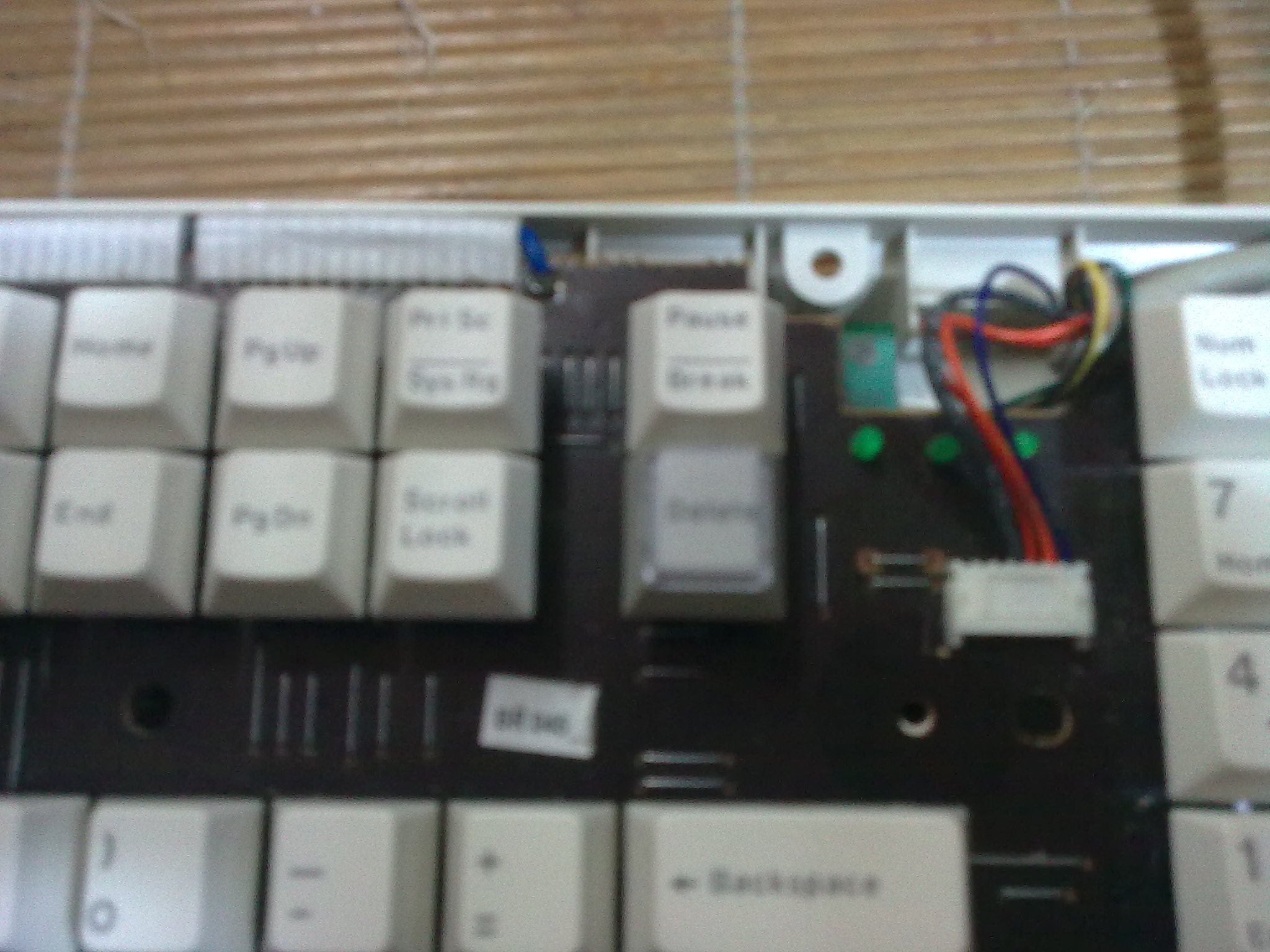

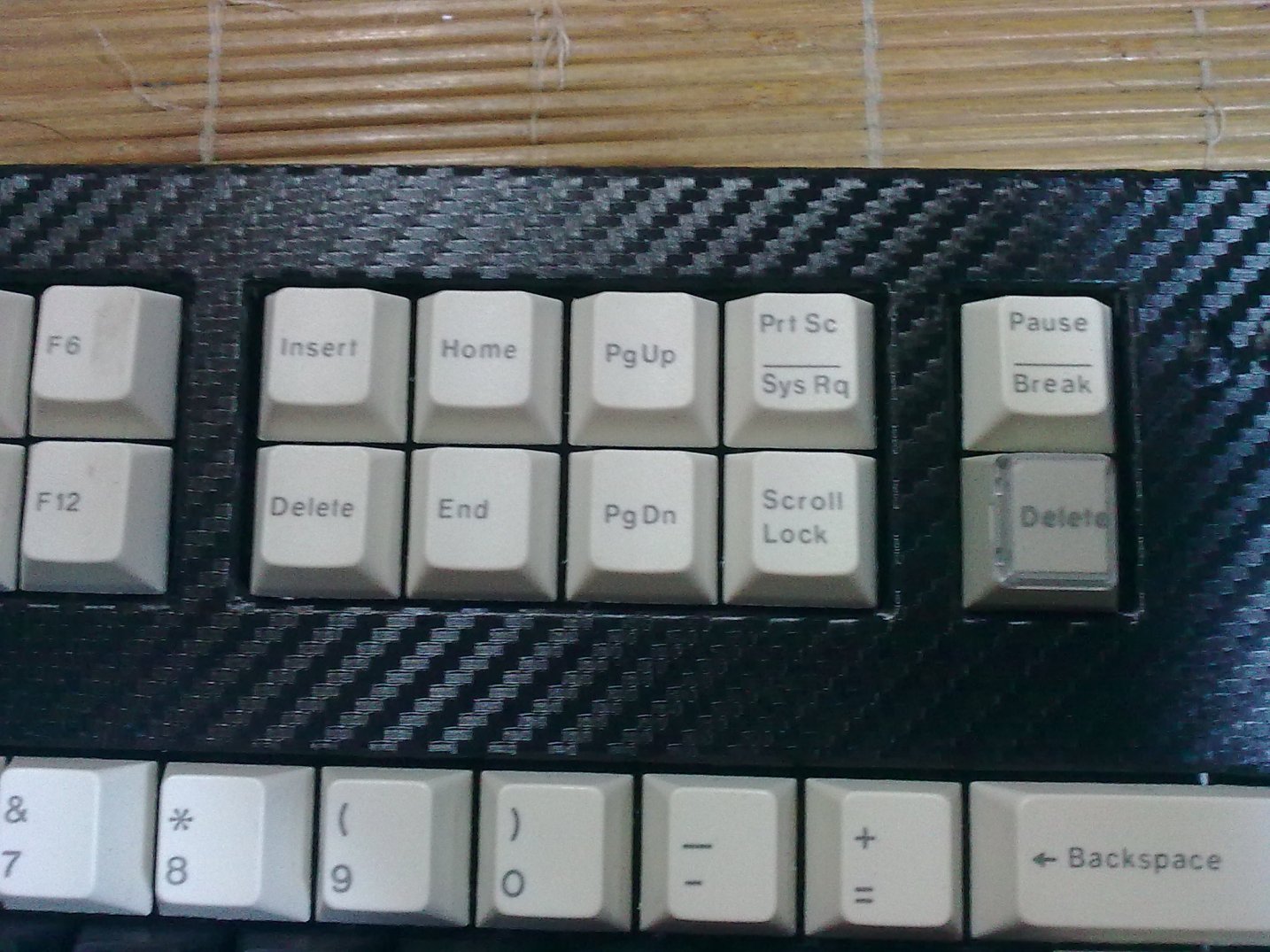

右邊PAUSE鍵下加了一個鍵位, 也封好了.

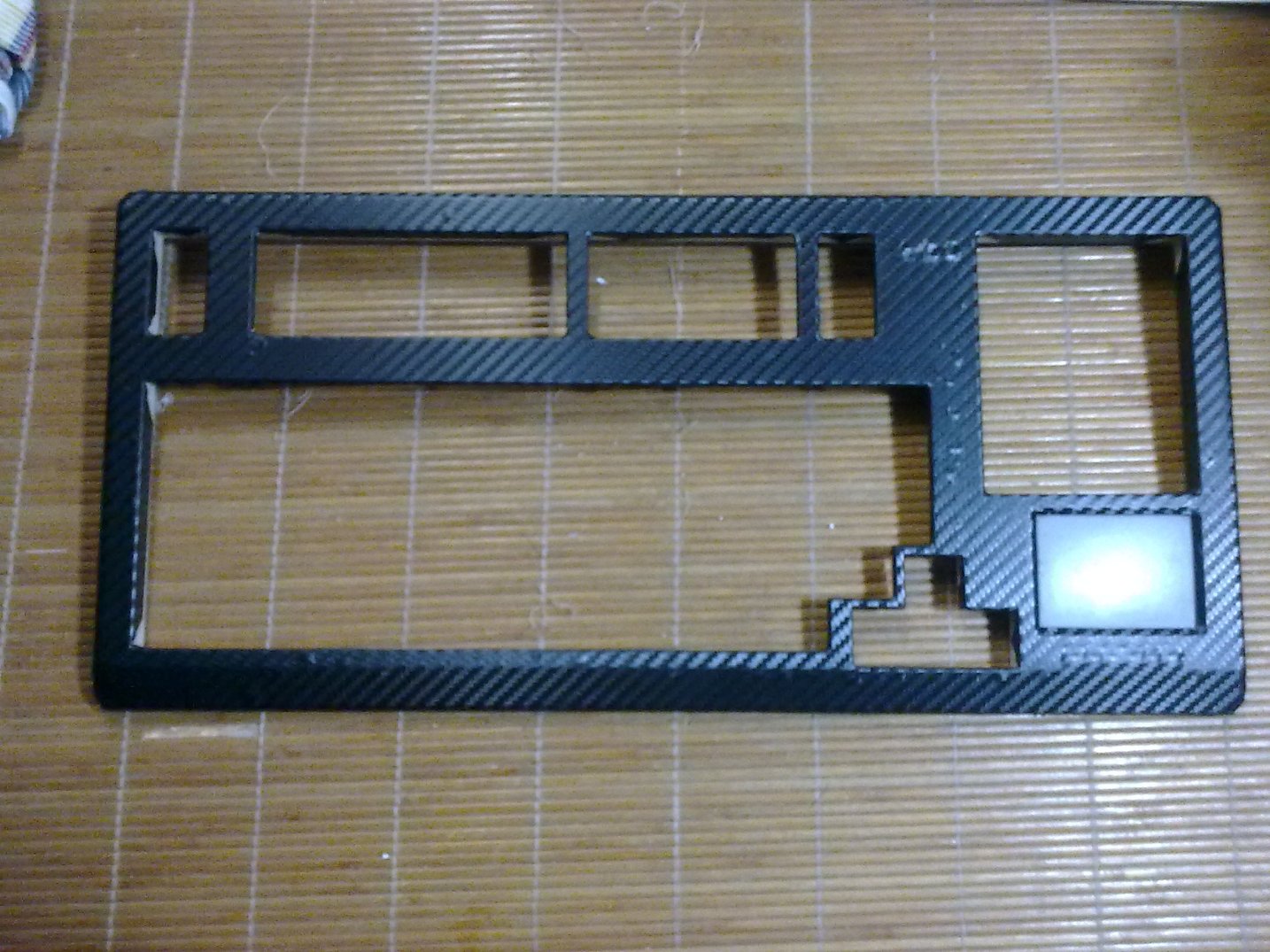

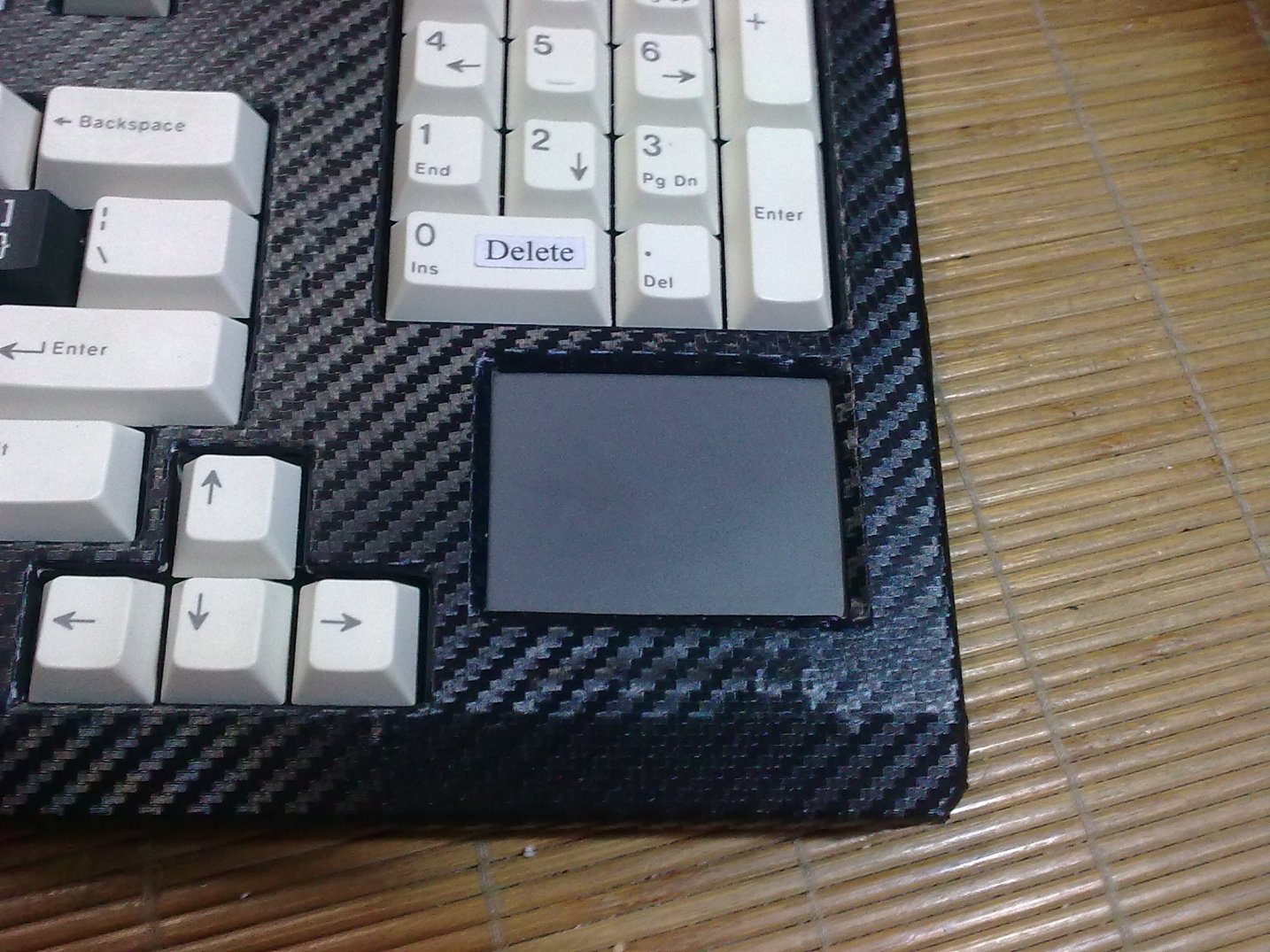

上蓋封膜完畢.












新增ESC鍵！！！！！

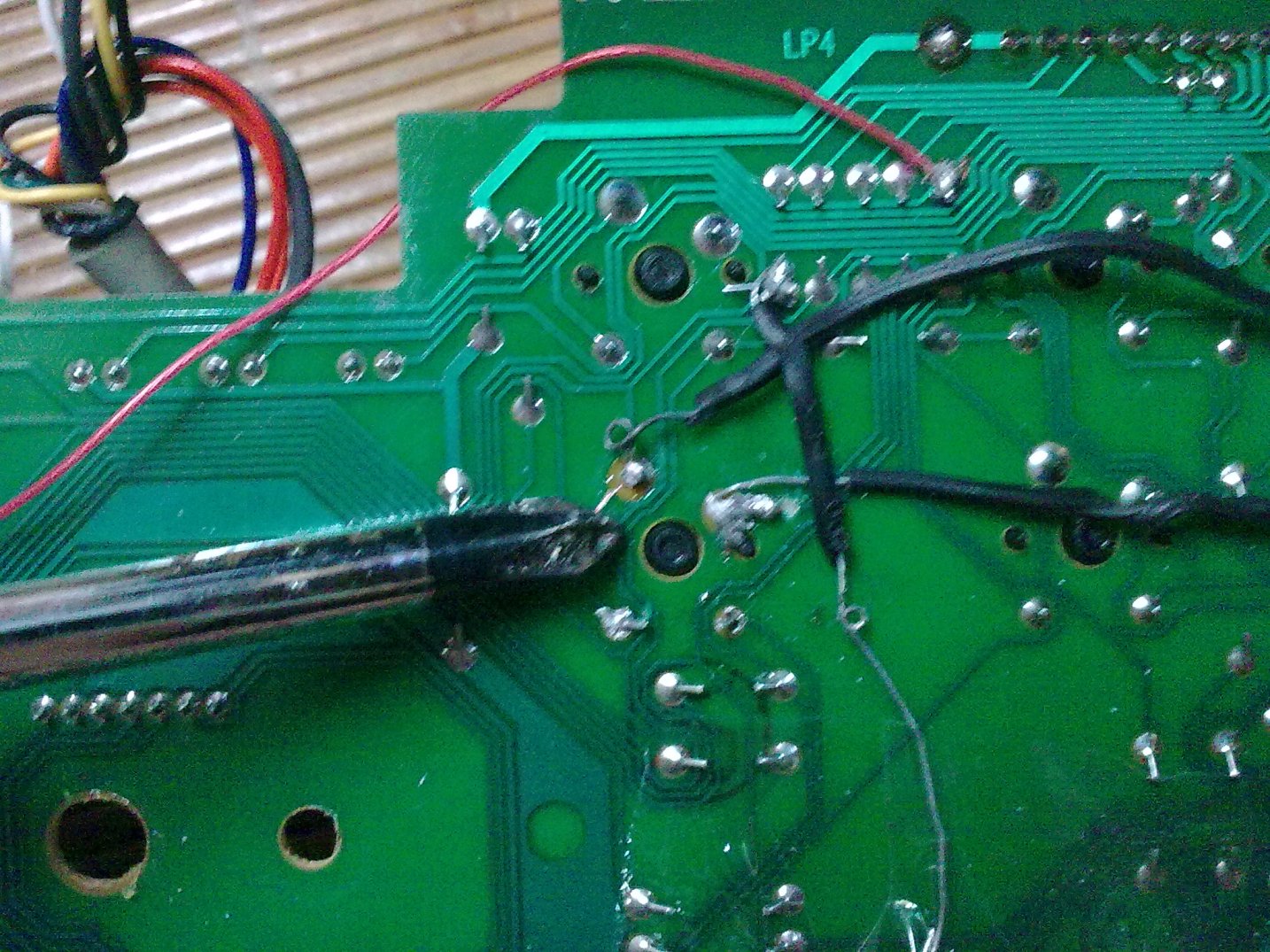

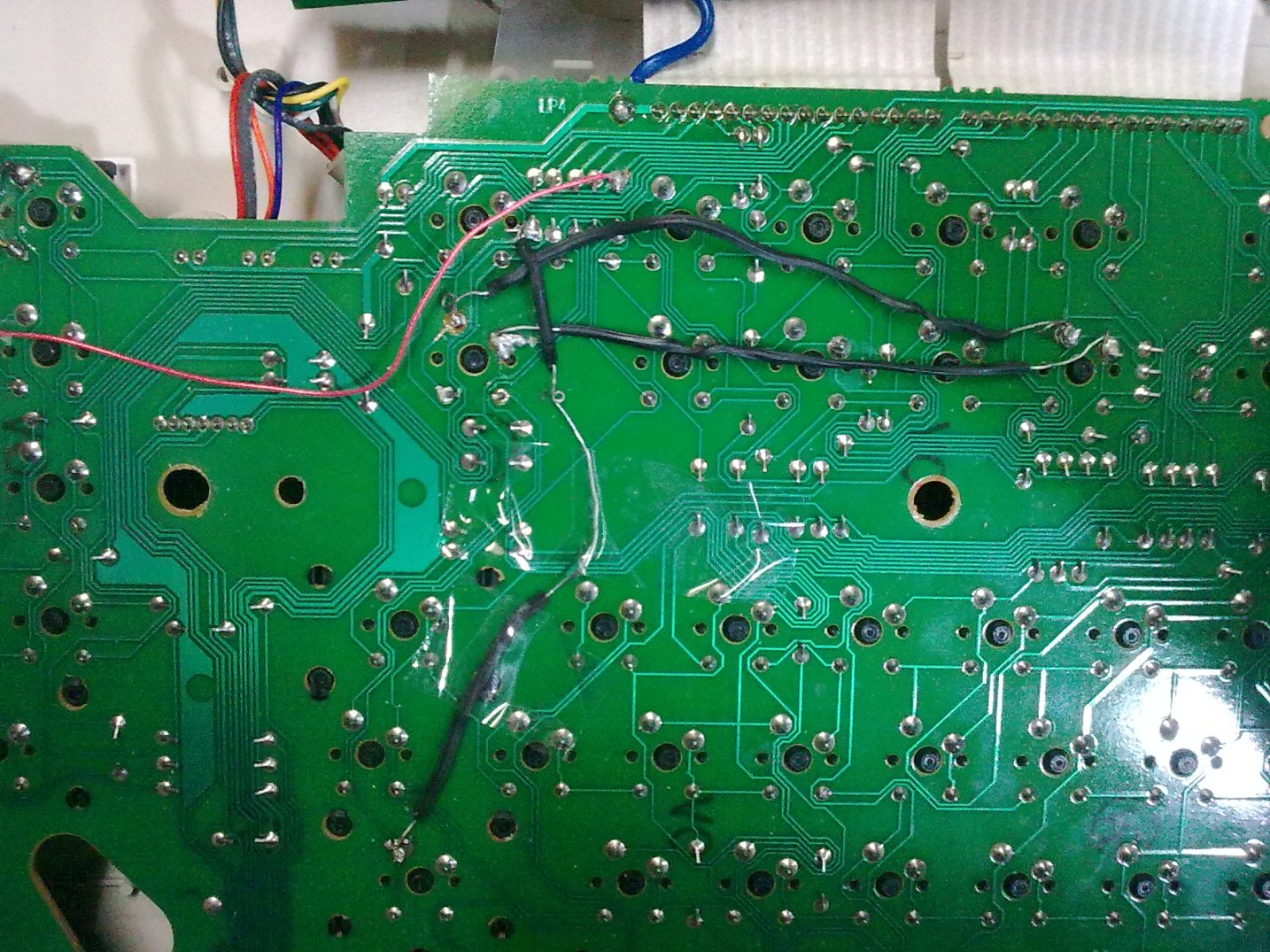

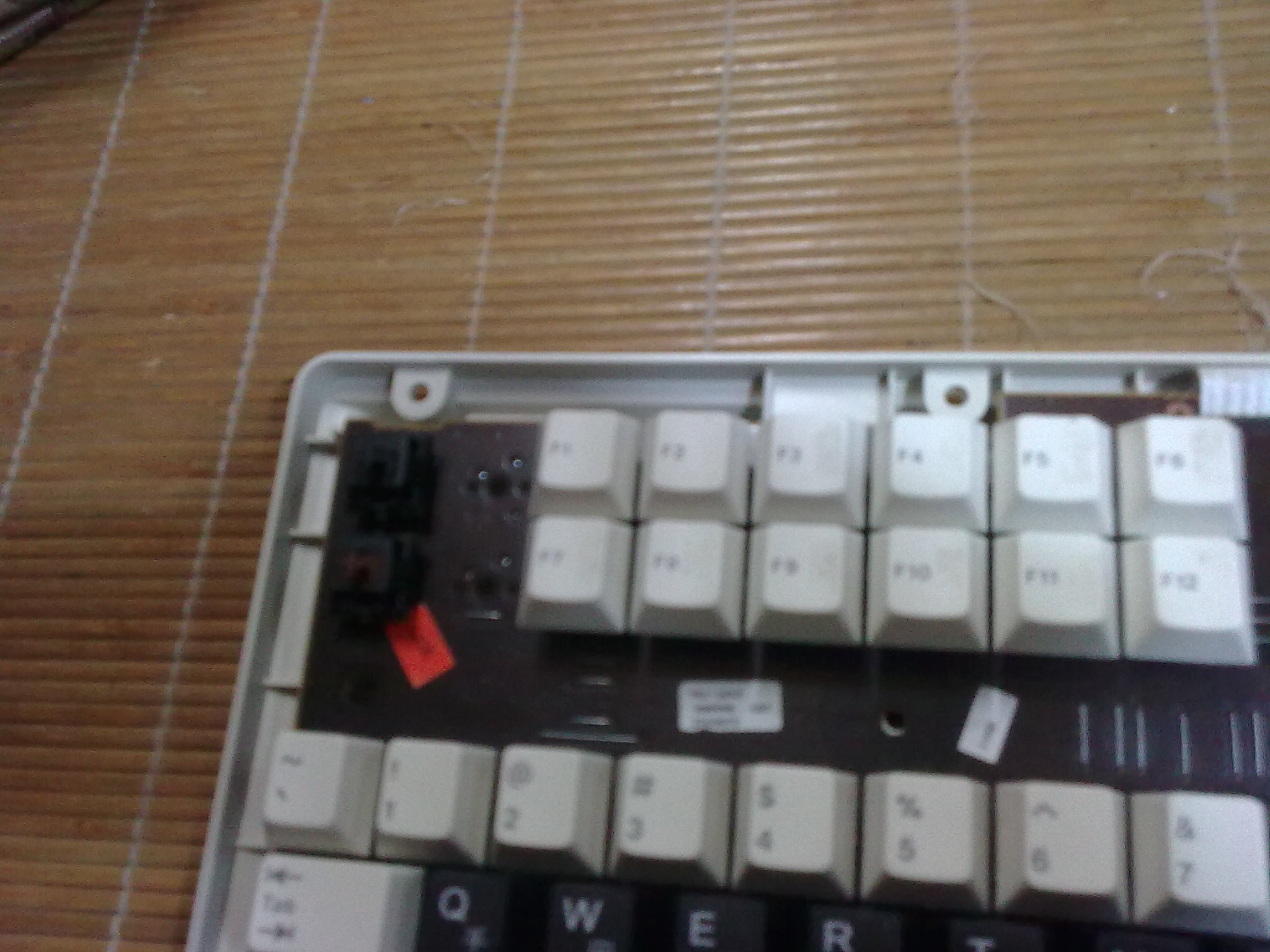

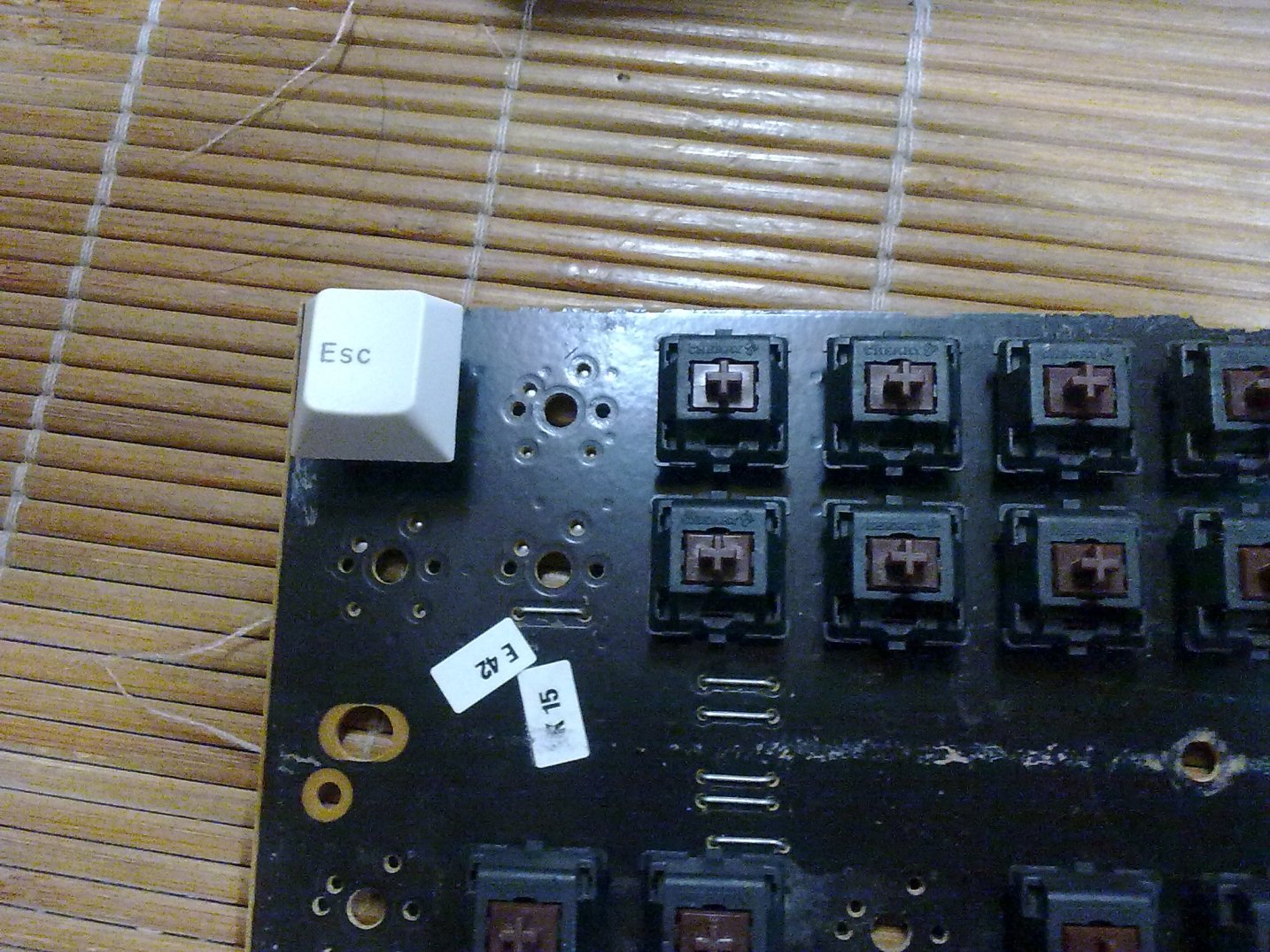

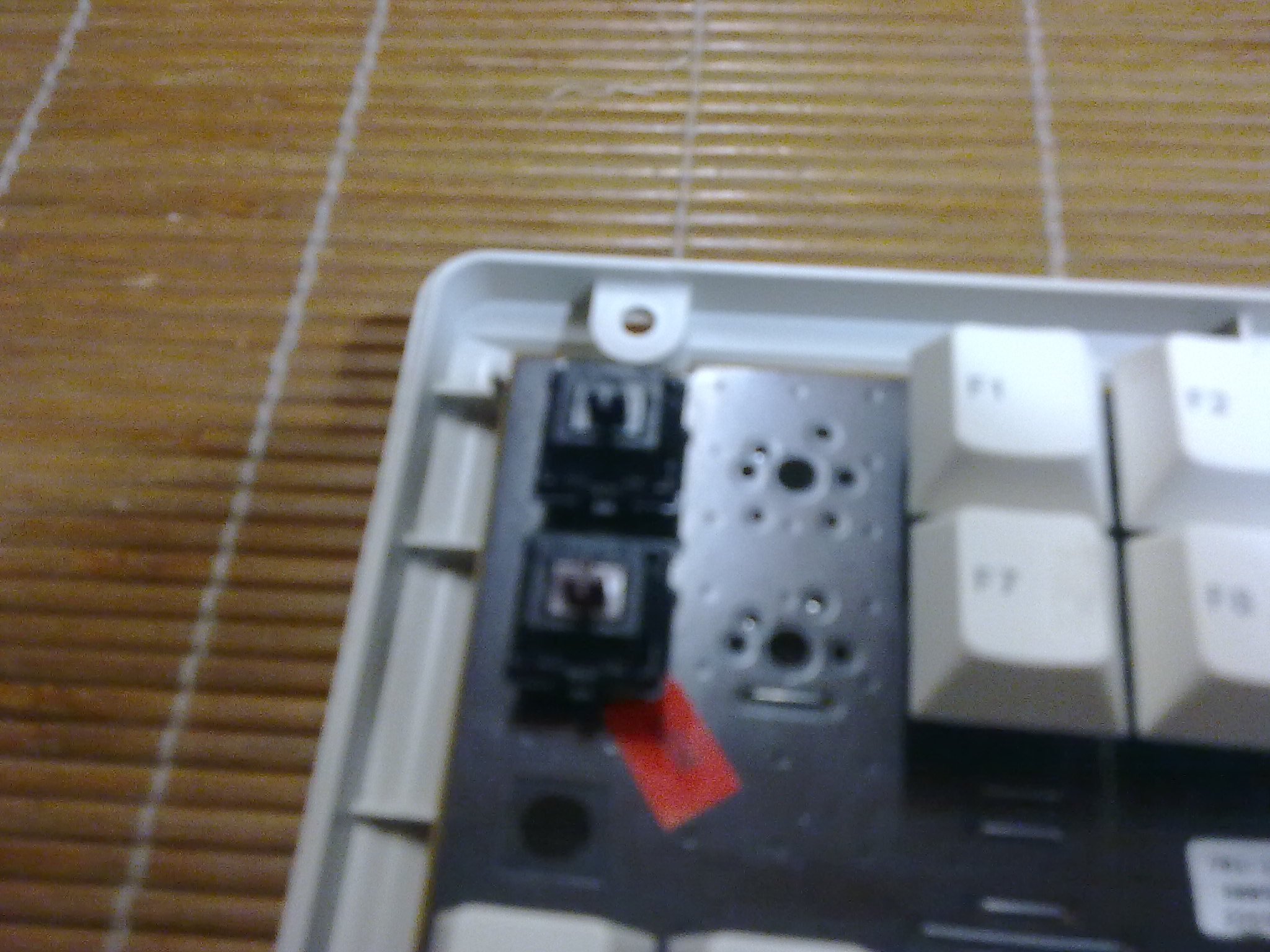

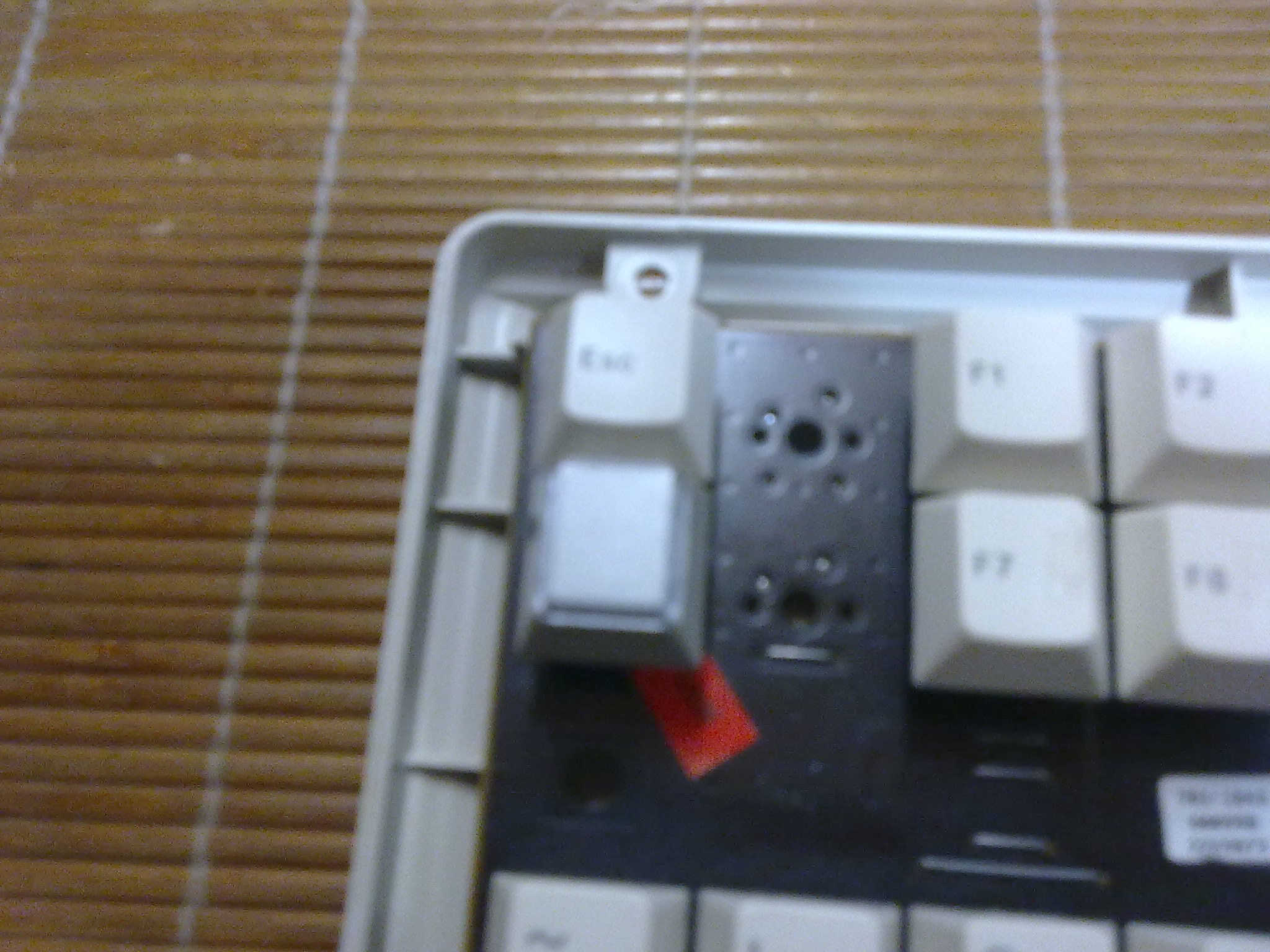

11900的ESC鍵旁邊有三個鍵的安裝口，可是都用來搭線了，可是我發現ESC 下面的那個安裝口是電路表的尾端，沒有實際用途，因此可以用來改裝成另一個ESC鍵!





右邊柱：

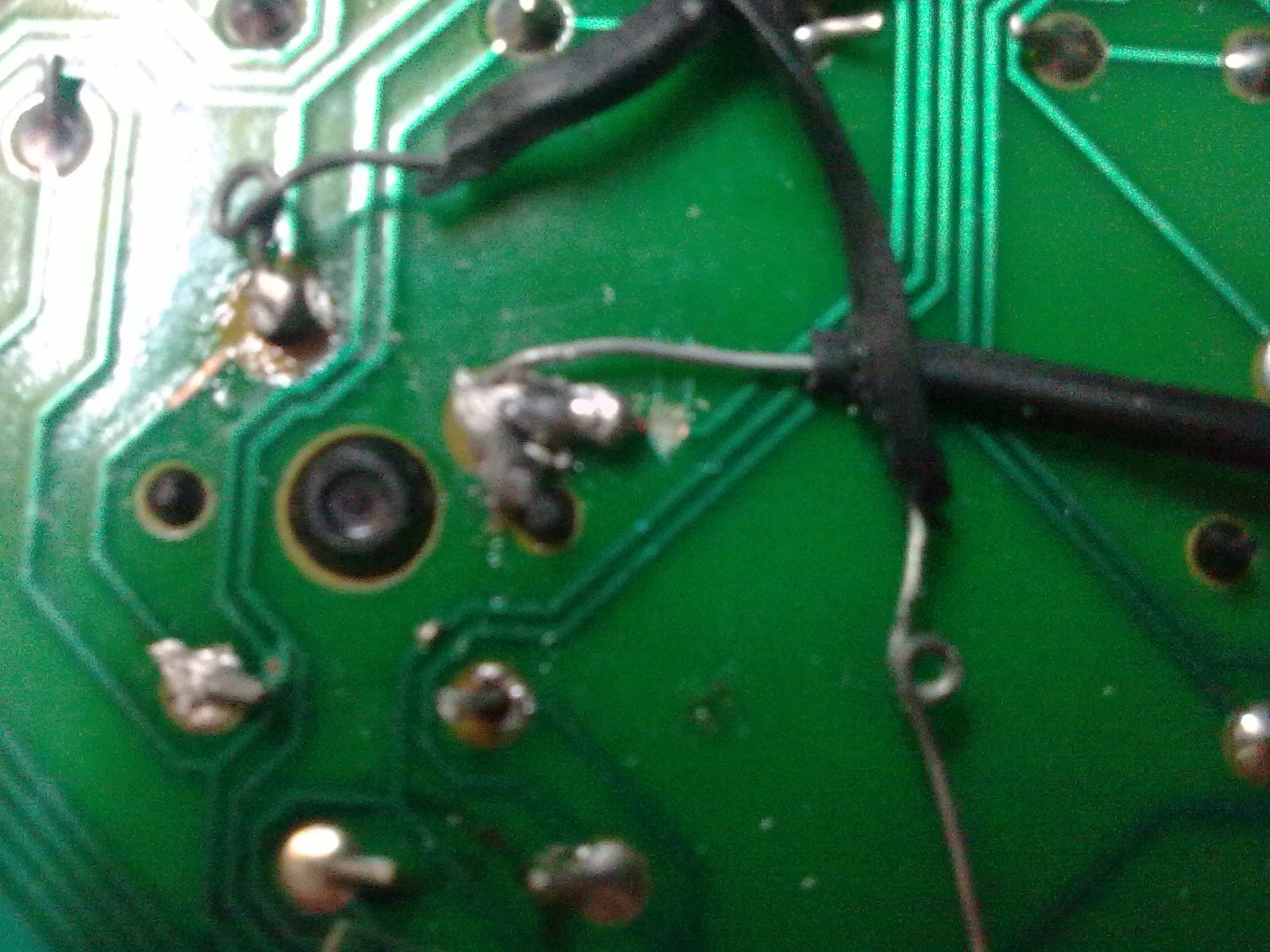

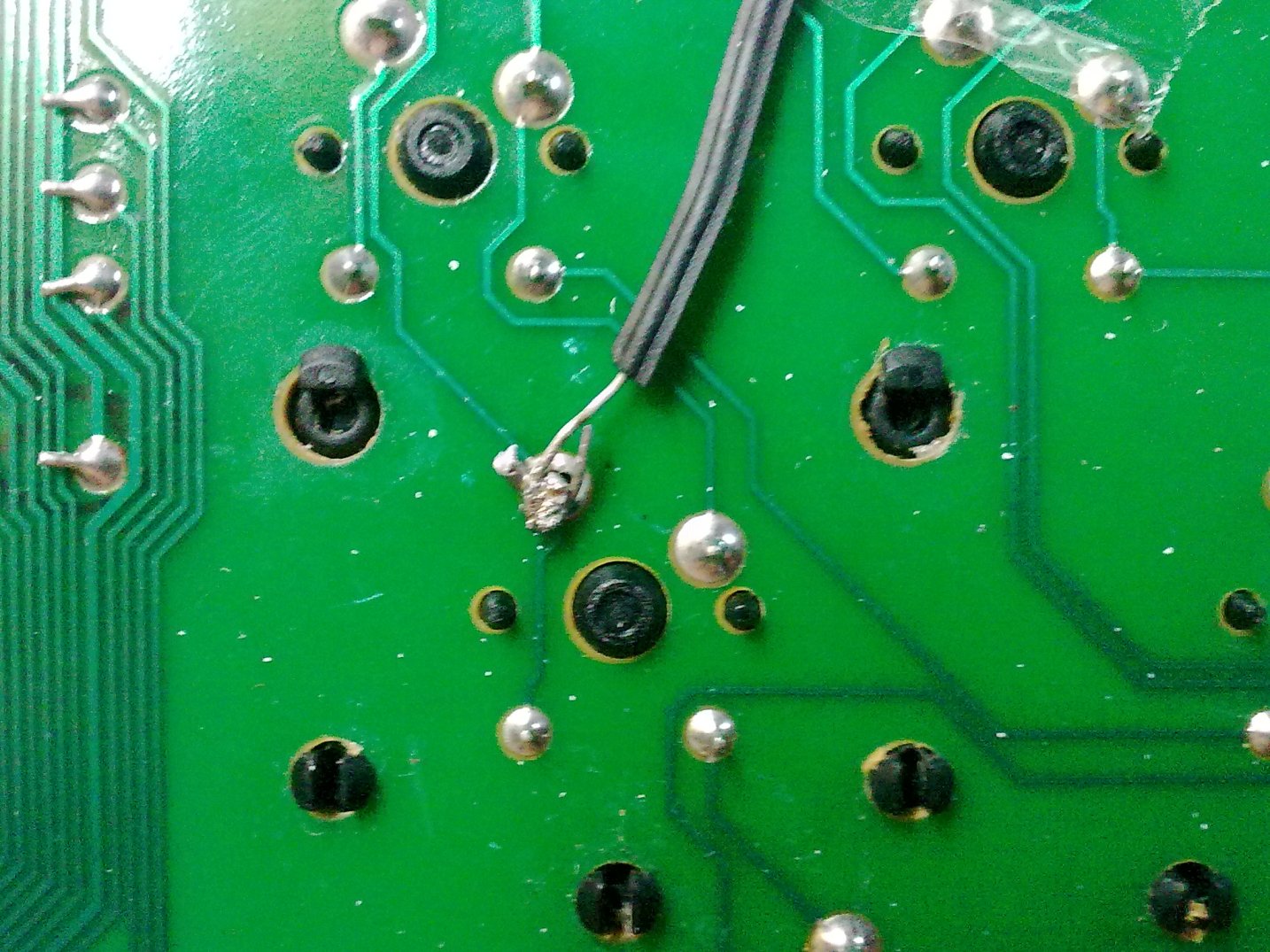

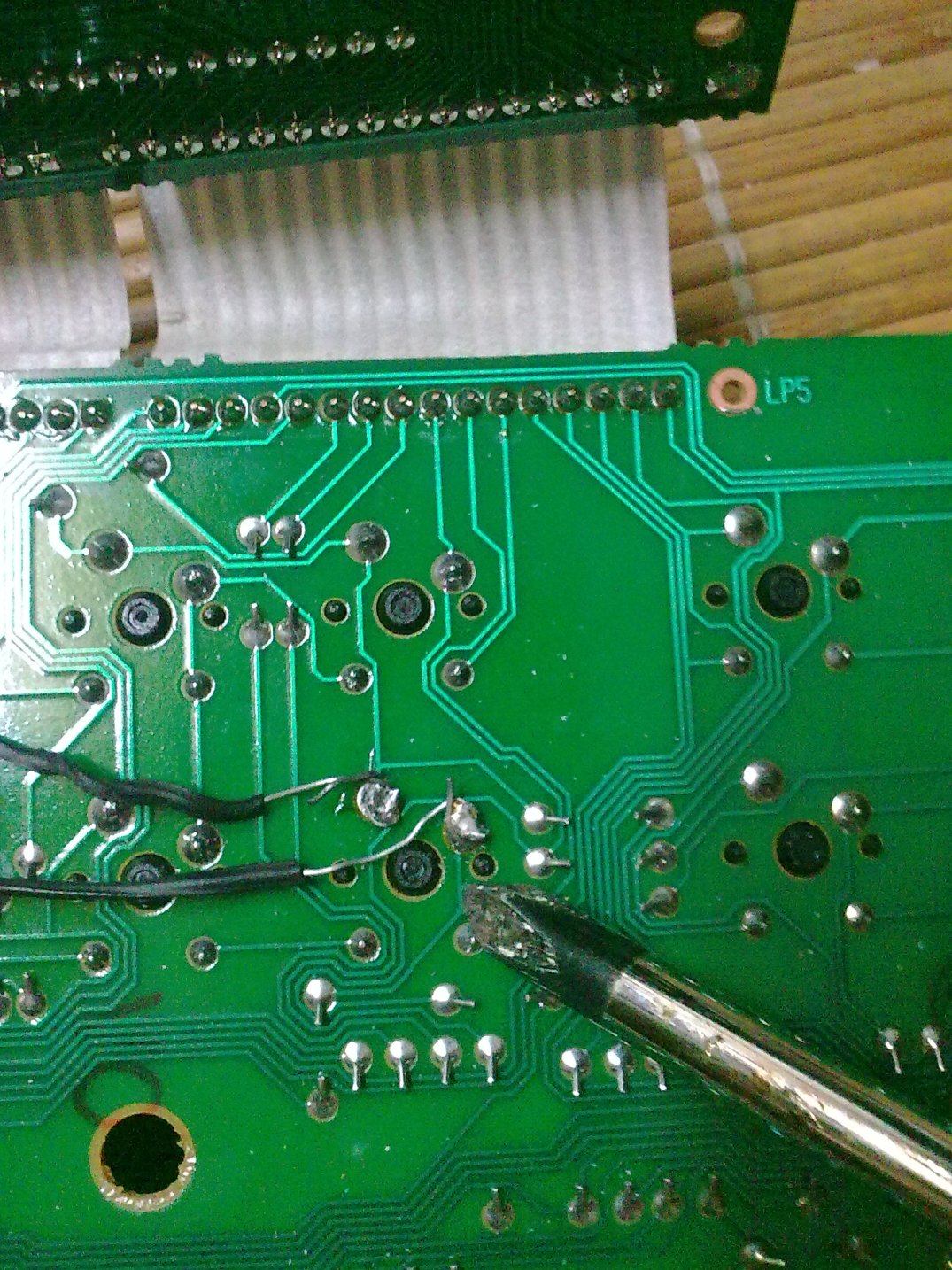

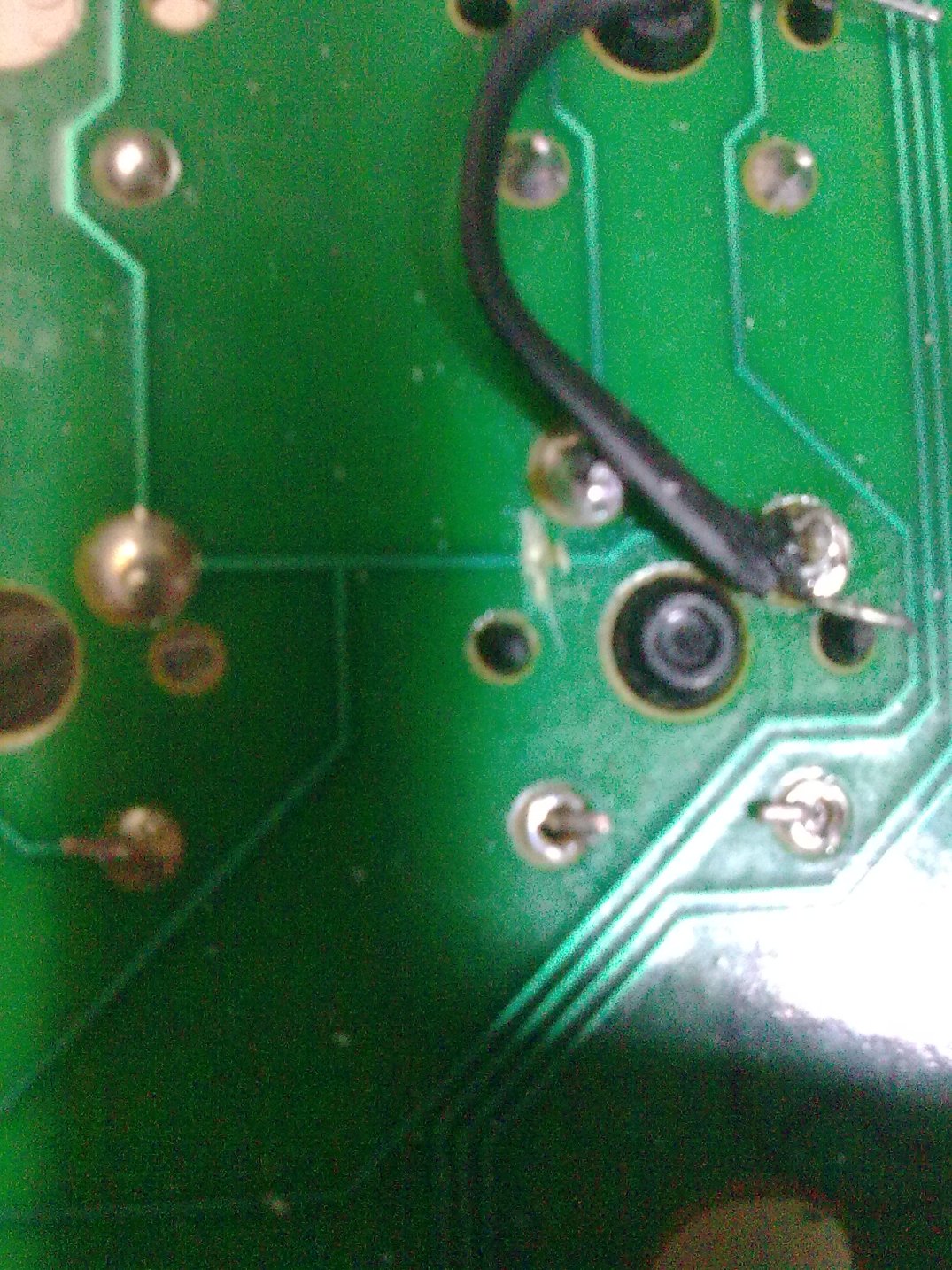

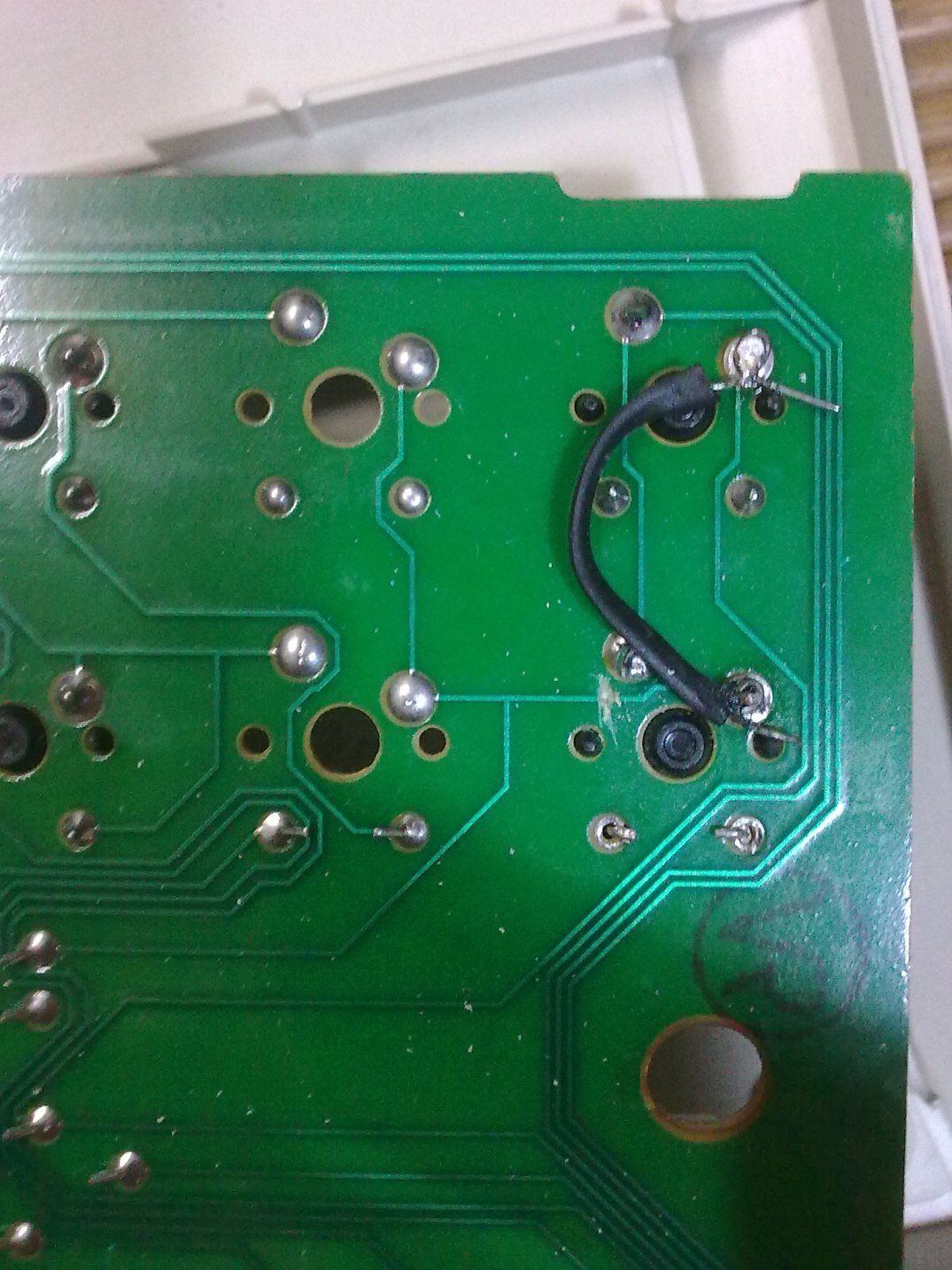

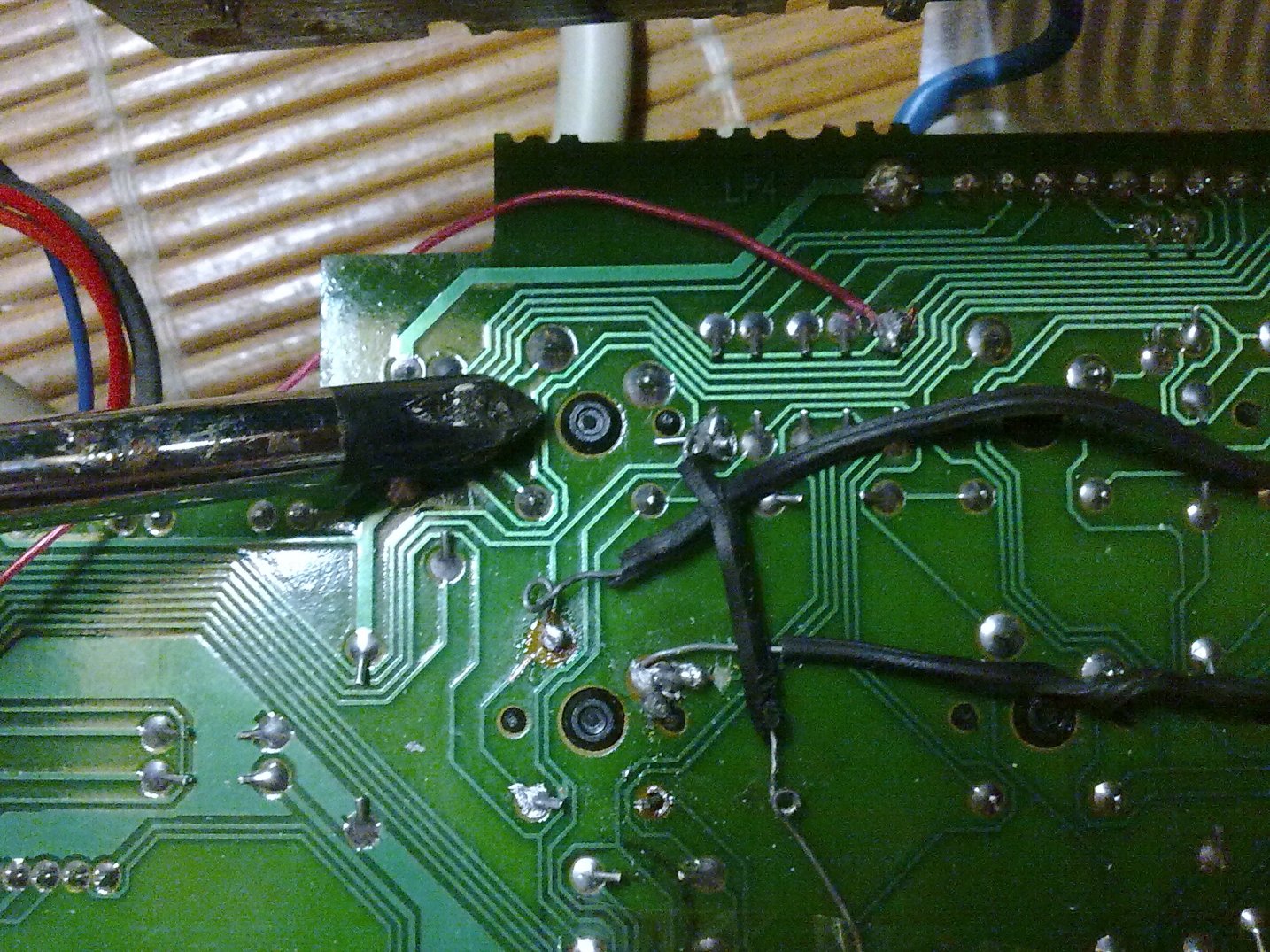

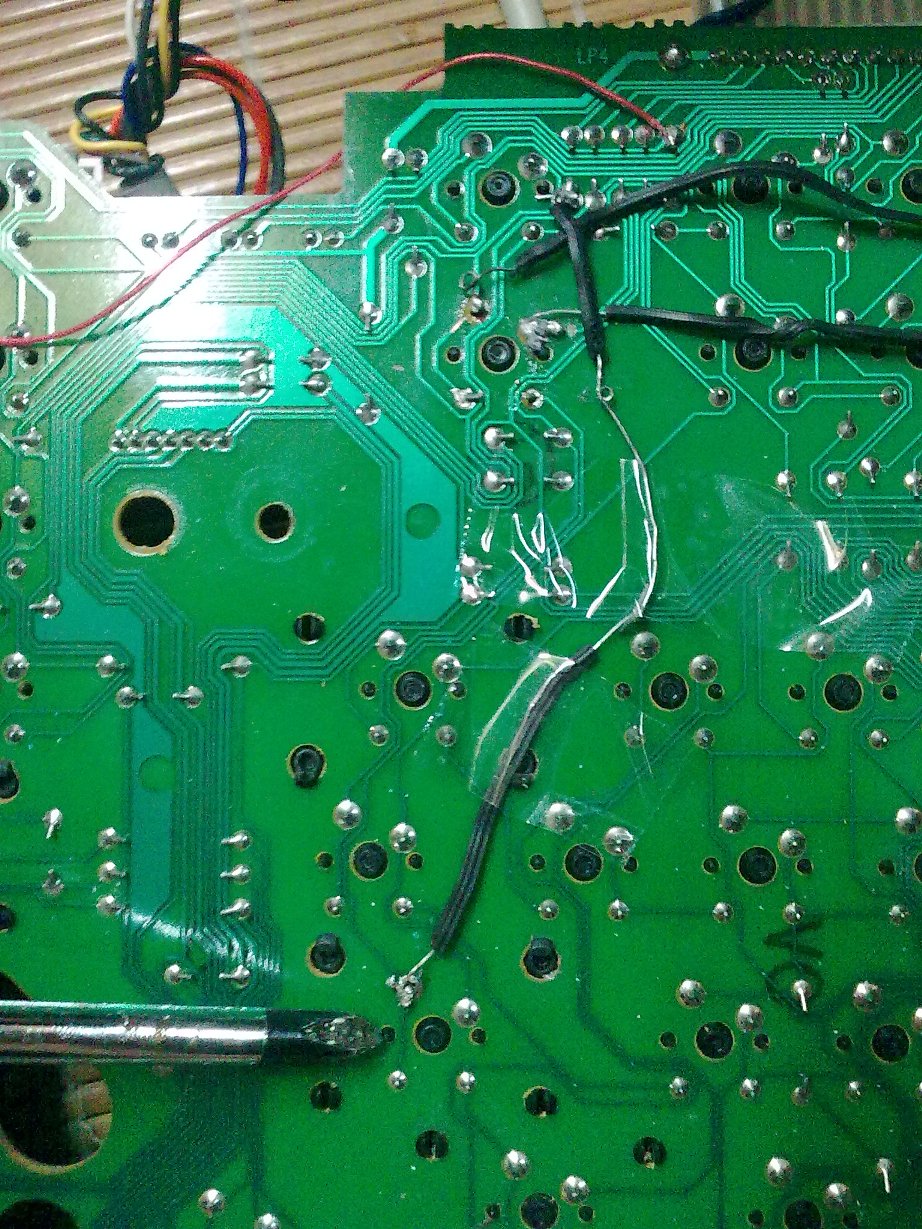

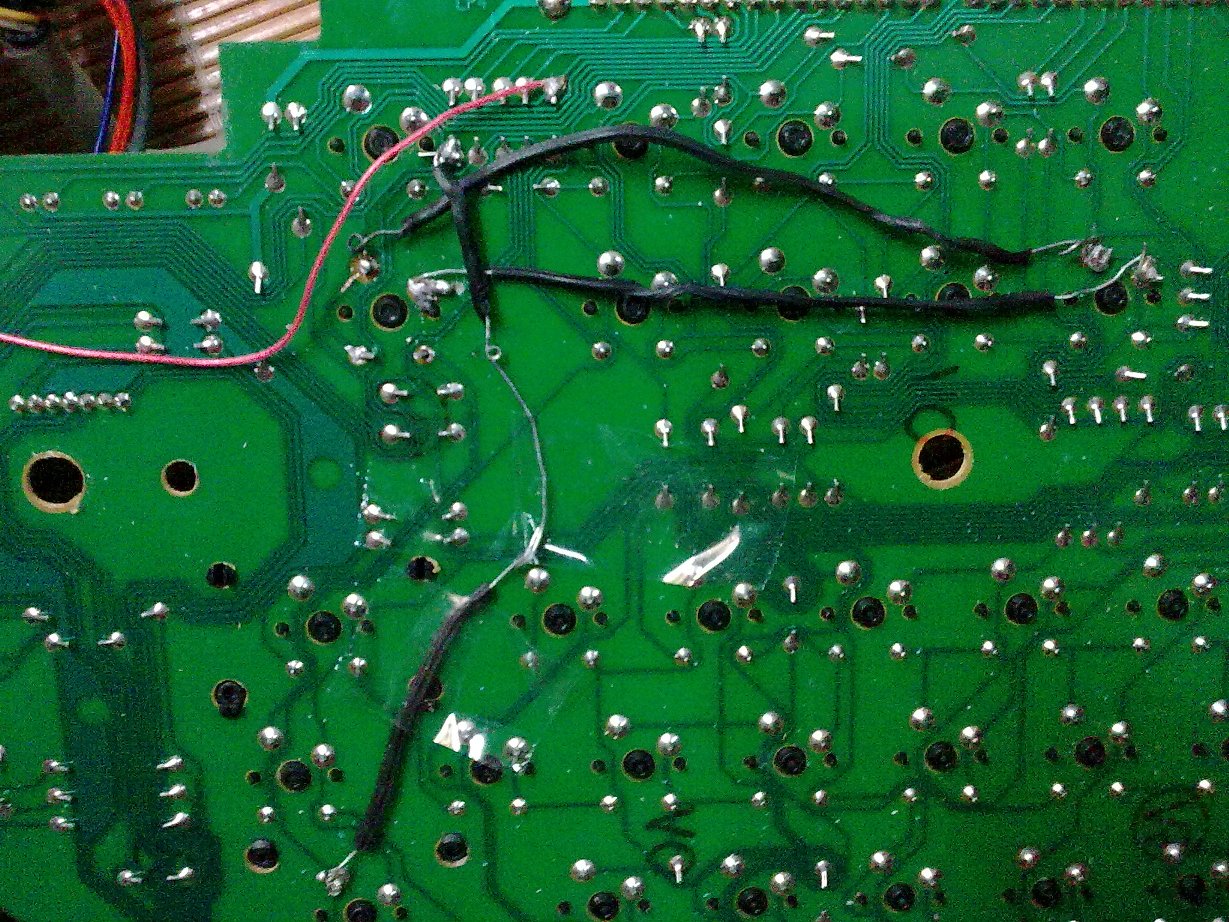

留新增加的ESC鍵右邊柱接連的電路線必須截斷 , 就像圖片中看到的劃痕, 然後飛線連接原本ESC鍵的右邊柱.

左邊柱：

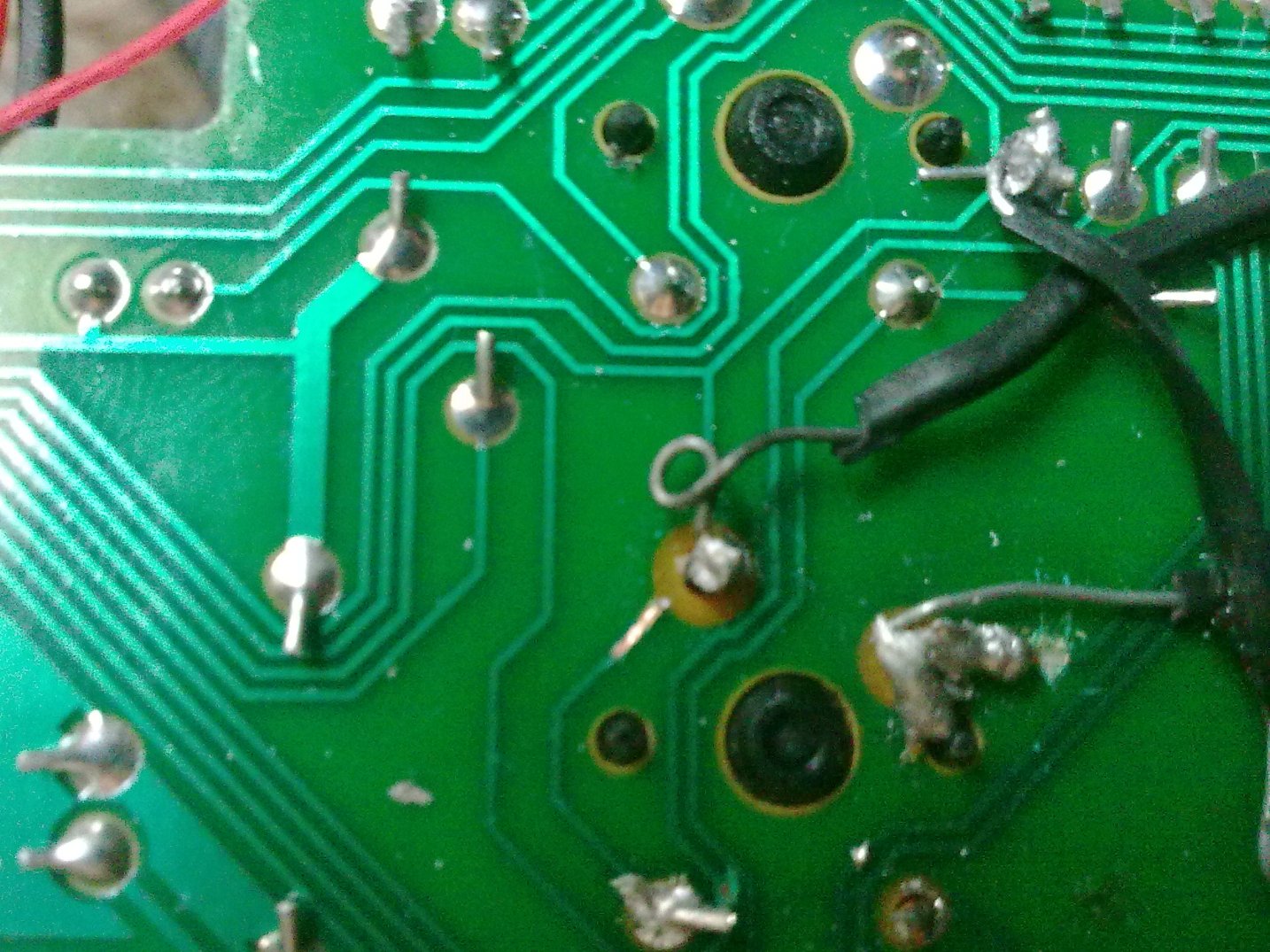

很簡單的吸掉本來封口的錫，插上就可以了。

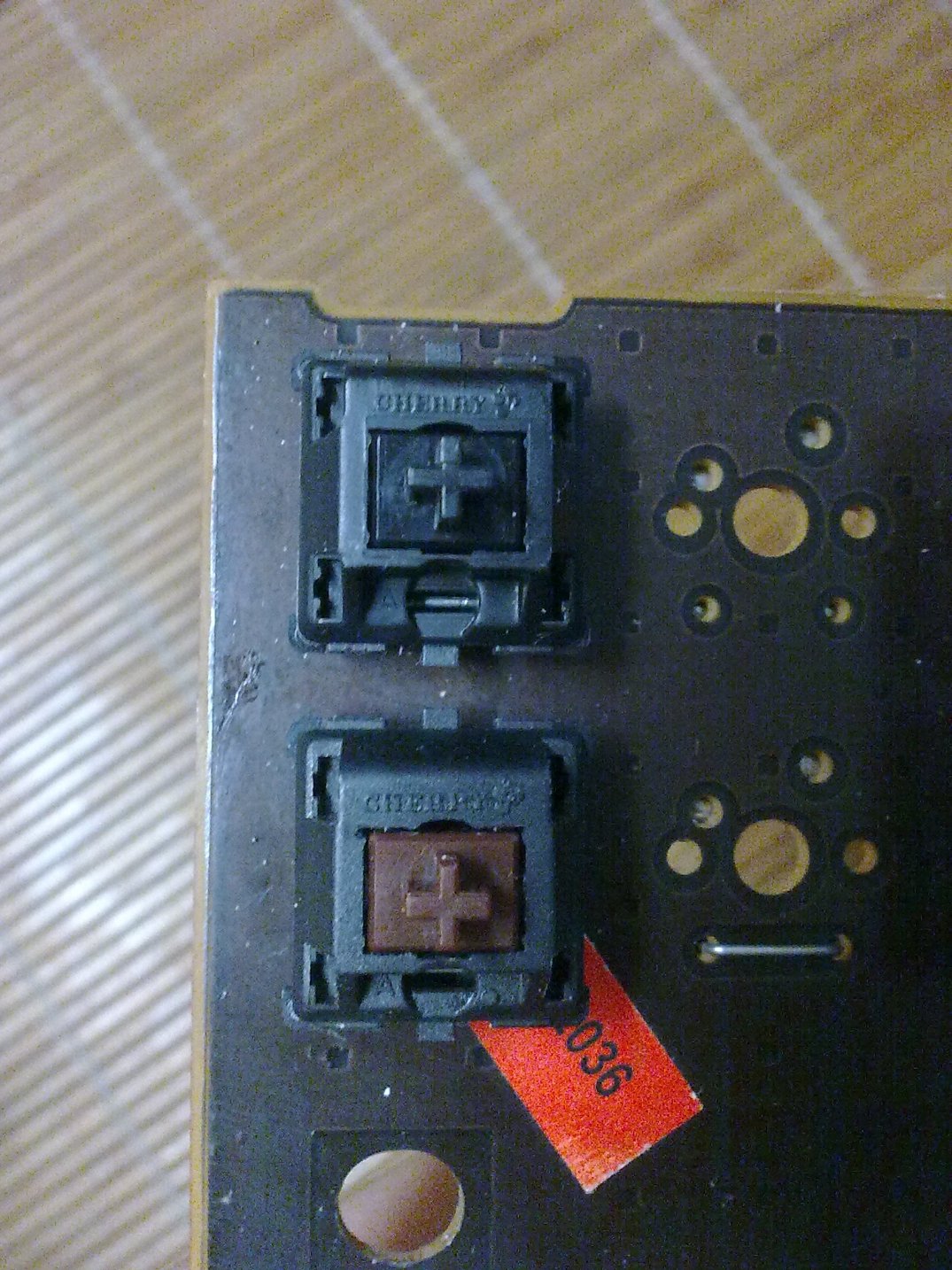

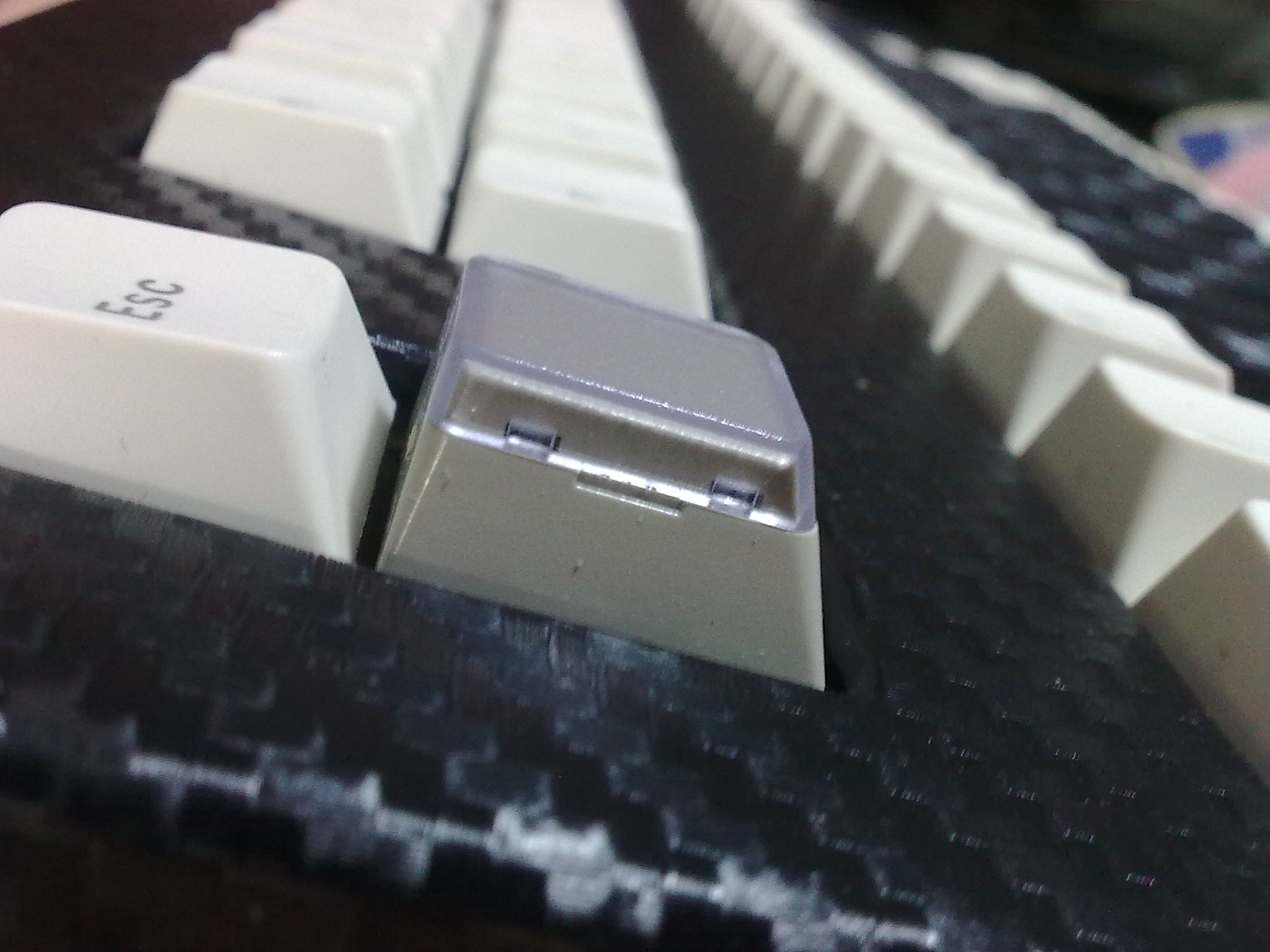

我喜歡茶軸的確認感，所以新增的ESC鍵就是茶軸啦.
