【最终完成章】终极DIYer的福音（无冲茶轴板）给你最小原厂体验，无冲轴板DIY40%实录

羽·羽·羽 · 发表于 2012-4-12 11:50

本帖最后由羽·羽·羽于 2012-4-22 11:25 编辑

首先声明，这卖轴板的不是我的店，也不是我兄弟的店，也不是我媳妇的店，更不是小三的店····简单说，这店铺完全跟我没有一毛钱关系。

一直一直想有一把原厂PBT 键帽的小键盘，所以没事的时候经常在X宝的二手搜索各种洋垃圾，各种键帽，期望能找到一张合适的轴板，一套合适的键帽。

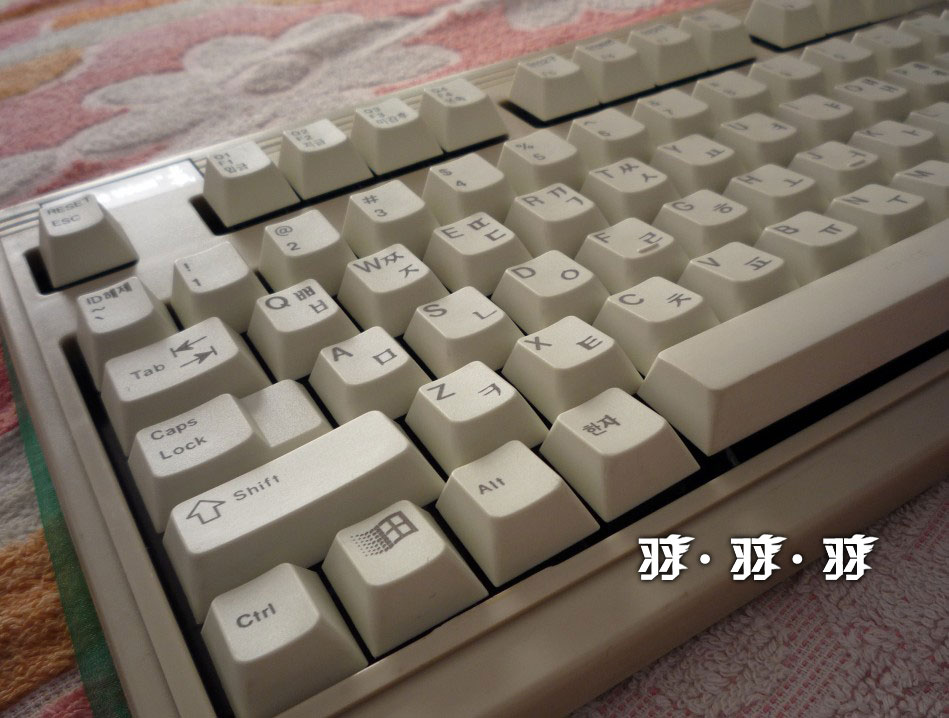

前几日习惯性的上X宝搜索关键字，茶轴，结果终于有所发现了。65一套的茶轴版，带一套原厂PBT键帽，空格两边多了几个按键，这不正是DIY 40%的最直接的条件么···咨询了掌柜的，没登错误，确实是65带轴板，带键帽，轴板是无冲轴板···
还犹豫什么，果断拍下，千叮咛万嘱咐请店主给发一套成色好的，各种耍无赖····怕轴板在快递途中被爆菊，要求店主直接发顺丰··补了7块钱邮费，这不，今天刚收到了，运费要28，还得再补6块钱·····诶无所谓了，本身如果轴板50-70+键帽80-90，这一套下来得小200块了，这个键帽+轴板+运费也不到100 省了一半···

什么都不说了，洋垃圾各位都知道，到手果断各种清理····

现在弄完了，上图···

【最终完成章】终极DIYer的福音（无冲茶轴板）给你最小原厂体验，无冲轴板DIY40%实录

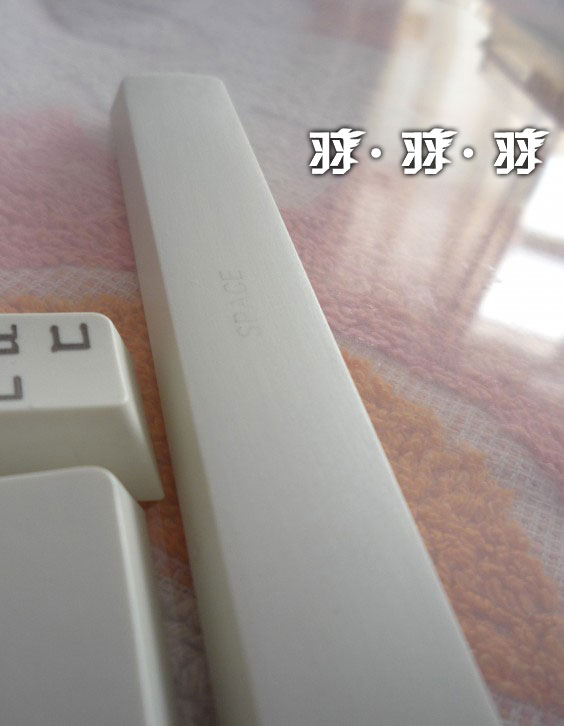

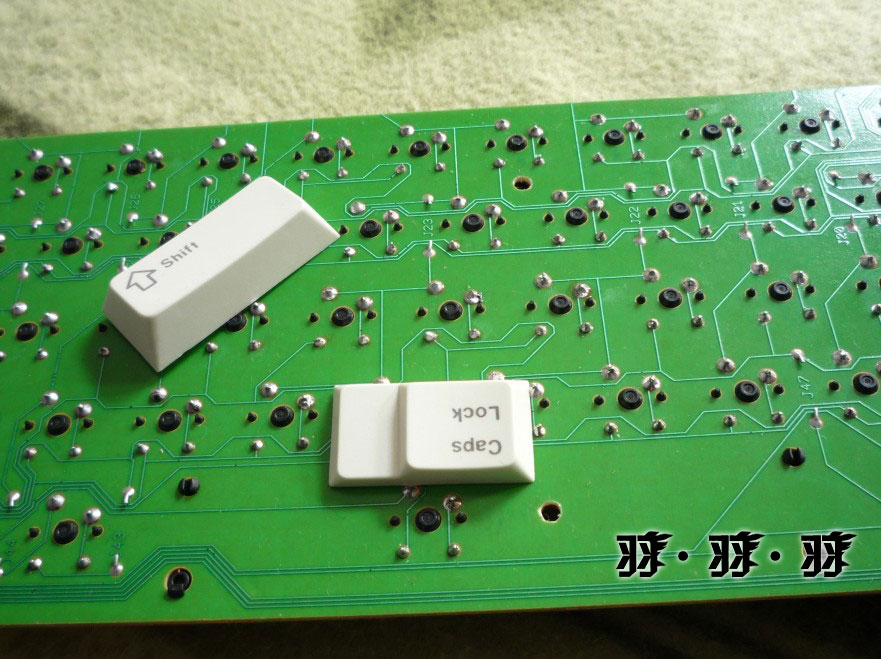

为了直观的看到键帽的成色，我挑了几个洗好的常用的键帽，来了几张照片，除了个别键帽有运输的轻微磕碰擦痕之外，键帽上我是看不到轻微打油的任何痕迹，我自己用的PBT已经有一些键轻微的打油了，虽然PBT很耐操···键帽的成色，也直接反应了轴心的磨损情况。

想自己DIY键盘的···65块钱很超值了····没说的。

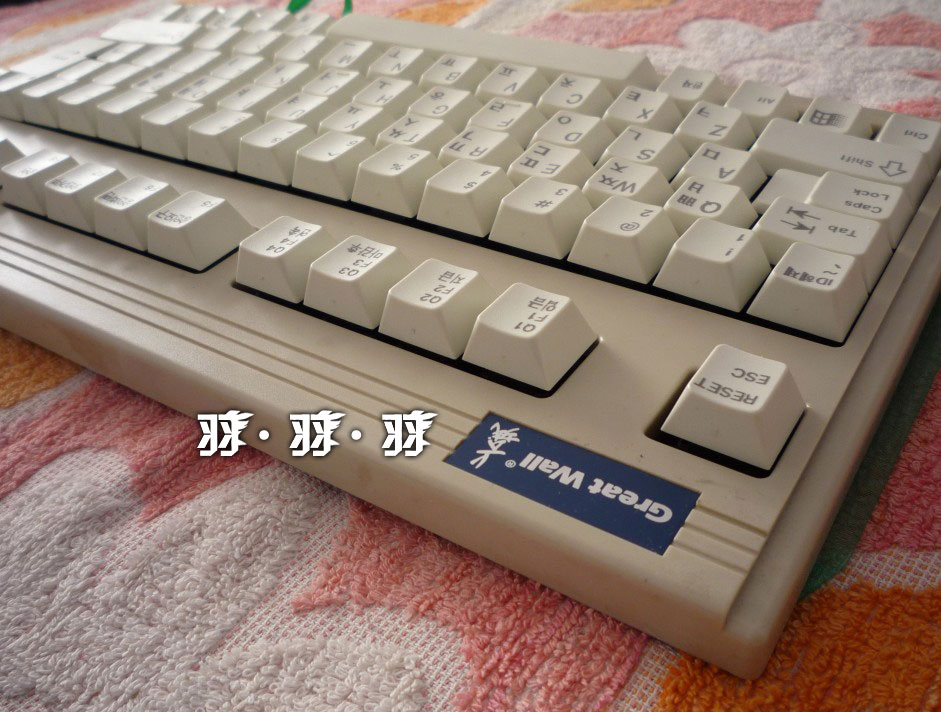

要改造一把小键盘，主控当然X宝上买，自己不会弄···外壳正好有个规整的老长城类ALPS的外壳能派上用场，开始搞····

看了看轴板，回车下面有2个轴，并且还有卫星轴，严重影响手感，索性直接切开，变成2个按键，7字回车也比那个巨大的回车好看。

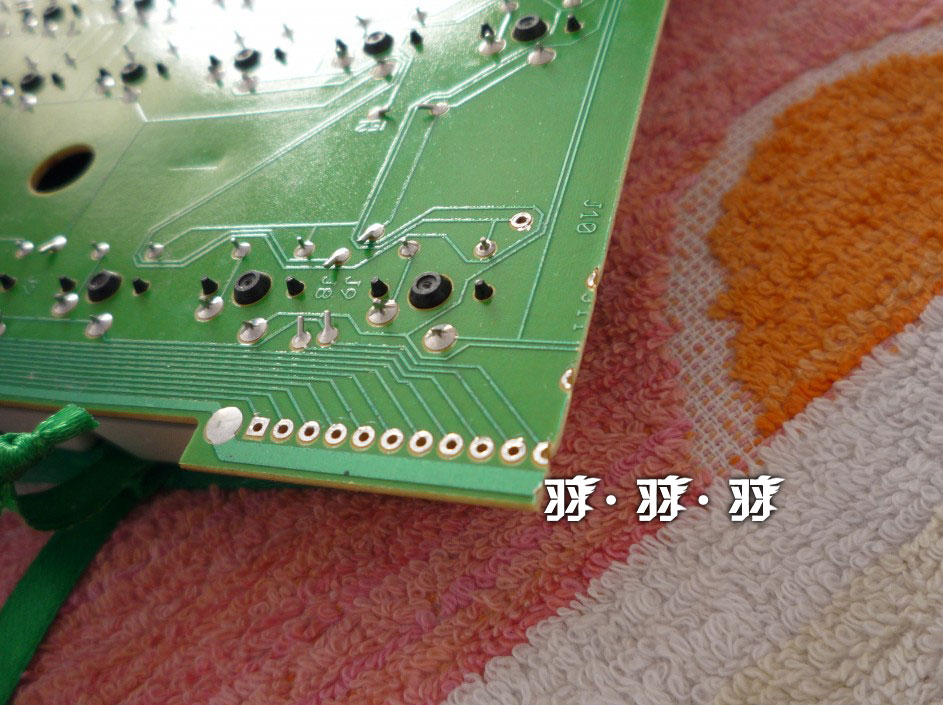

线路板切开了，切割方法，用尺子比住，用壁纸刀一直划，划断为止，估计我划了有百十下，胳膊都酸了···

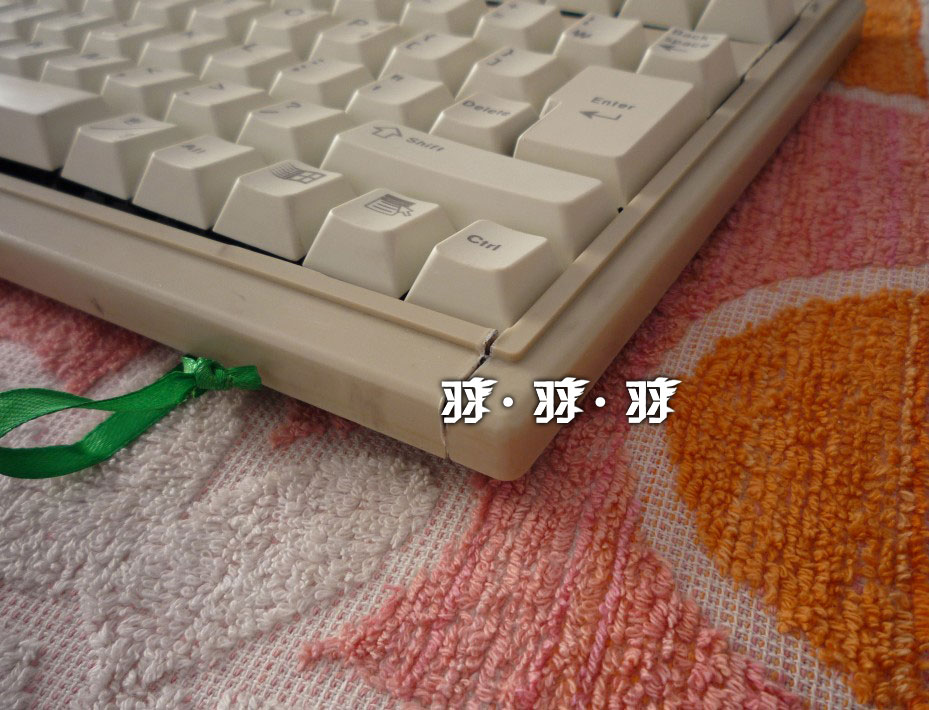

面壳搞好了，就差再想办法弄个底壳了，也许有兄弟会说，面壳旁边的断裂处很难看···这问题，对我这个碳纤维贴纸流来说···算问题么？哈哈哈哈。

本来是准备弄40%的后来想了想，平时用ALT+F4，F5，很多很多···所以还是保留了F区，这样也可以最大程度的让键盘变短，并且键盘本身的线路最大程度的保留，以供改装时候使用。

4月16日更新

犹豫再三，本来是准备保留F区的，无奈原厂键盘的F区还是太远，弄上壳吧，不好弄，不带上壳吧，F区那么远，又不好看···考虑了两天，我了个擦。不要上壳了，哥要的是小键盘，继续切····

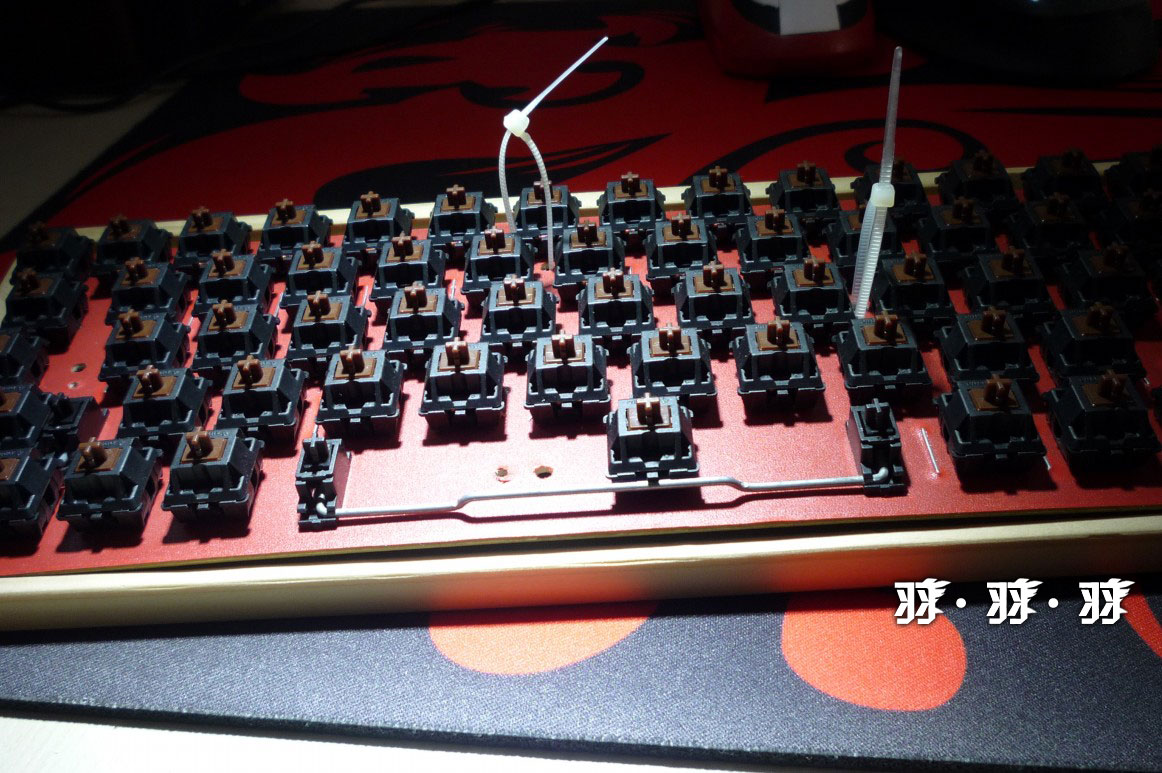

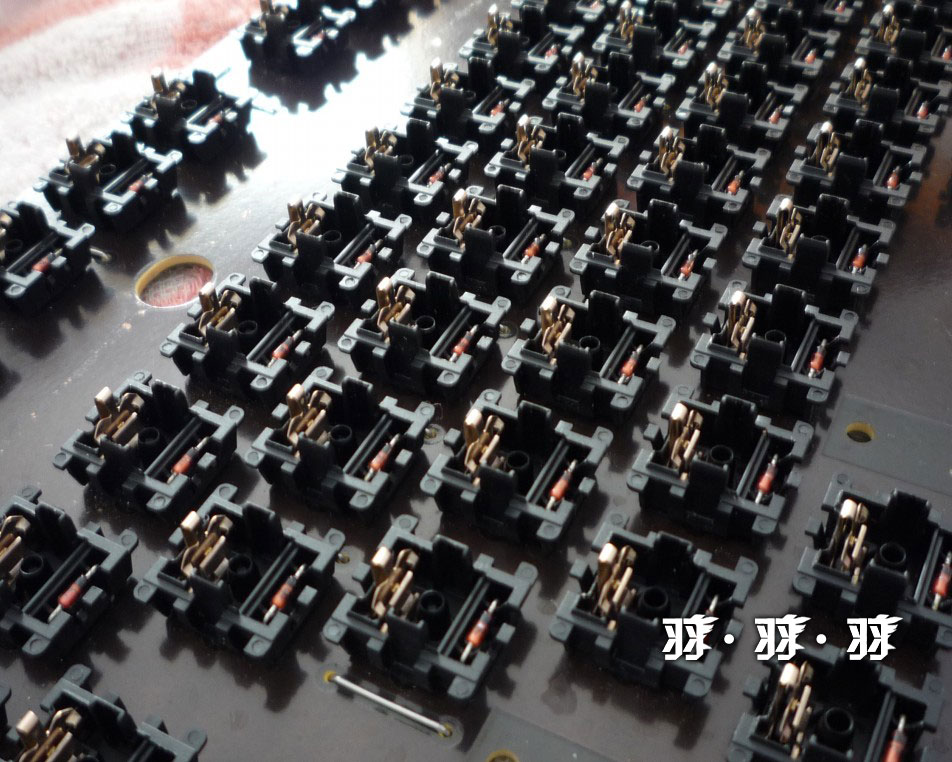

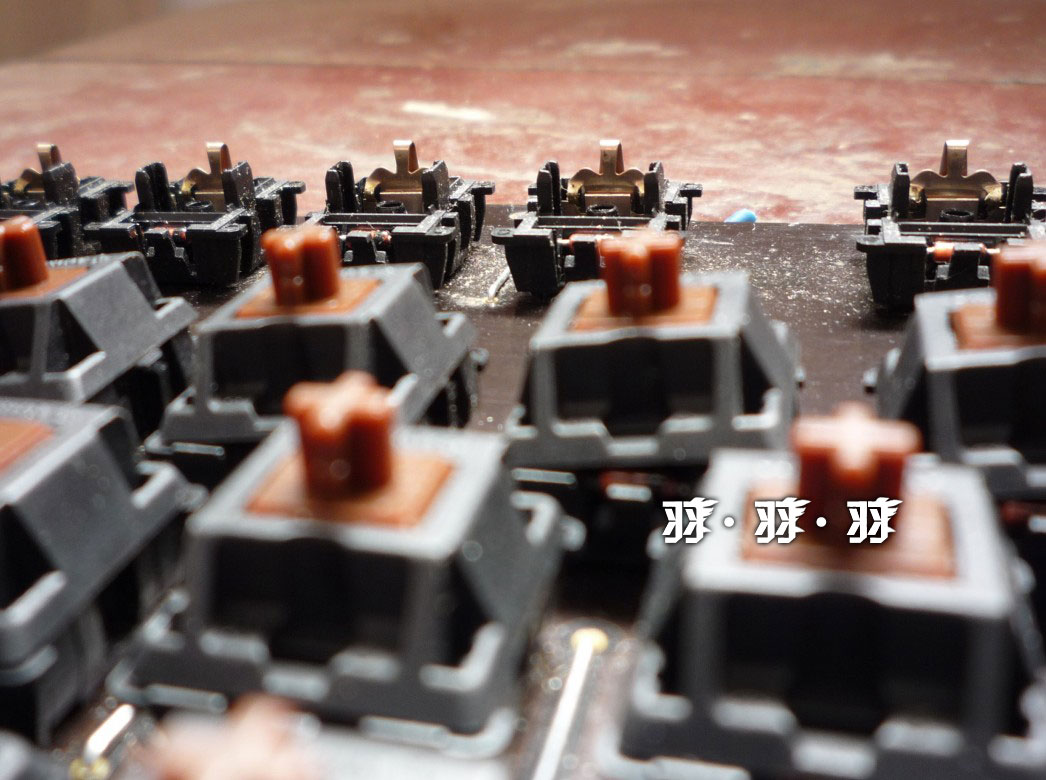

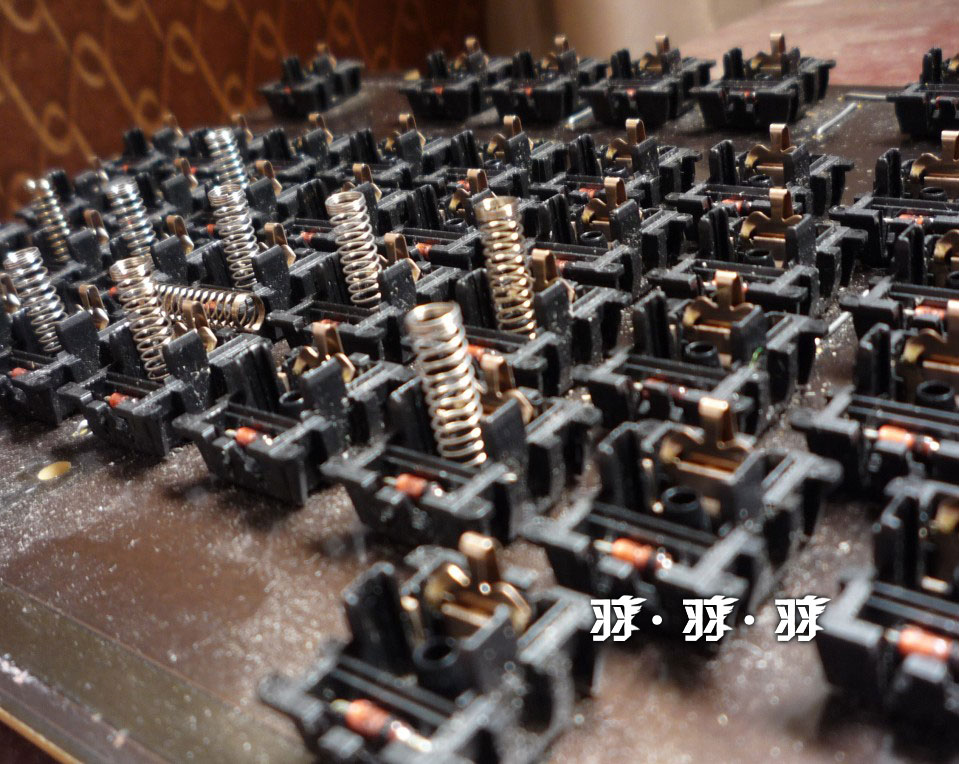

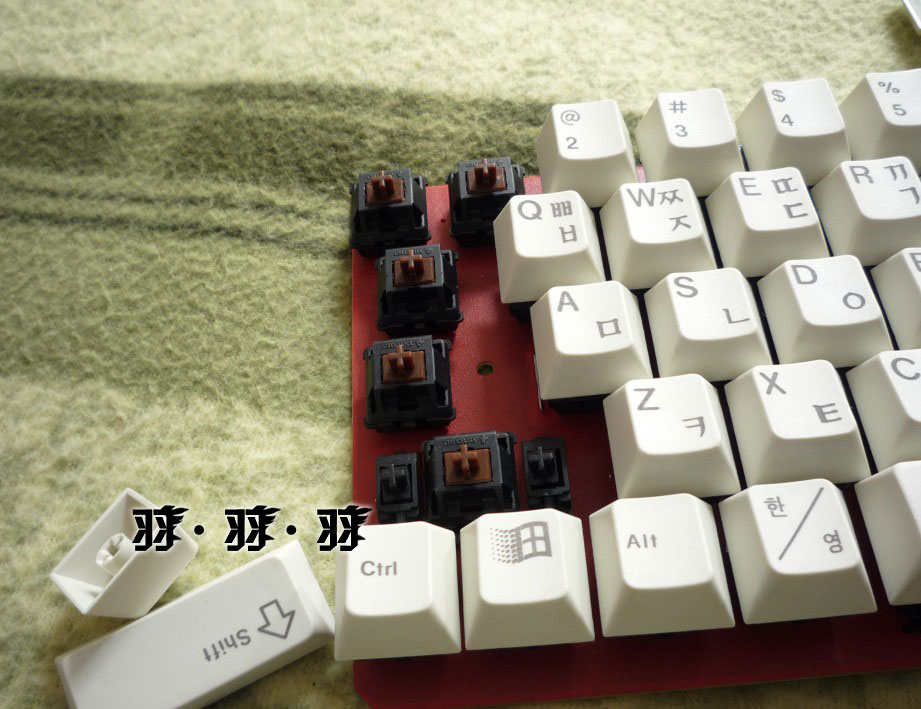

把轴板切了，把轴全部脱焊，然后轴板上贴碳纤维纸，然后上轴，现在是半成品图了，就差一个外壳，和一个主控了，主控决定选择MONKEY 变色龙贵啊···伤不起···没钱人，DIY要的就是性价比···

4月20日更新
原来的使用长城老键盘外壳的计划夭折了，那个外壳太高了，然后最近几日在铝塑板、亚克力、木头中间选择，最终看到了桌子旁边的收纳盒，一个实木的红酒盒子，发现这货就是个做外壳的料，索性直接开动。
今天外壳已经基本上完工了，剩下的是PCB的支撑和键盘线打孔。

这是完成了一半，长度方面还有待解决。

木头外壳已经完工了，边角进行了打磨，有胶水的地方暂时想到的处理方法是用我拿手的方法，碳纤维贴纸。申通太蛋疼了，MONKEY主控已经在路上3天了没一点消息···

4月22日更新

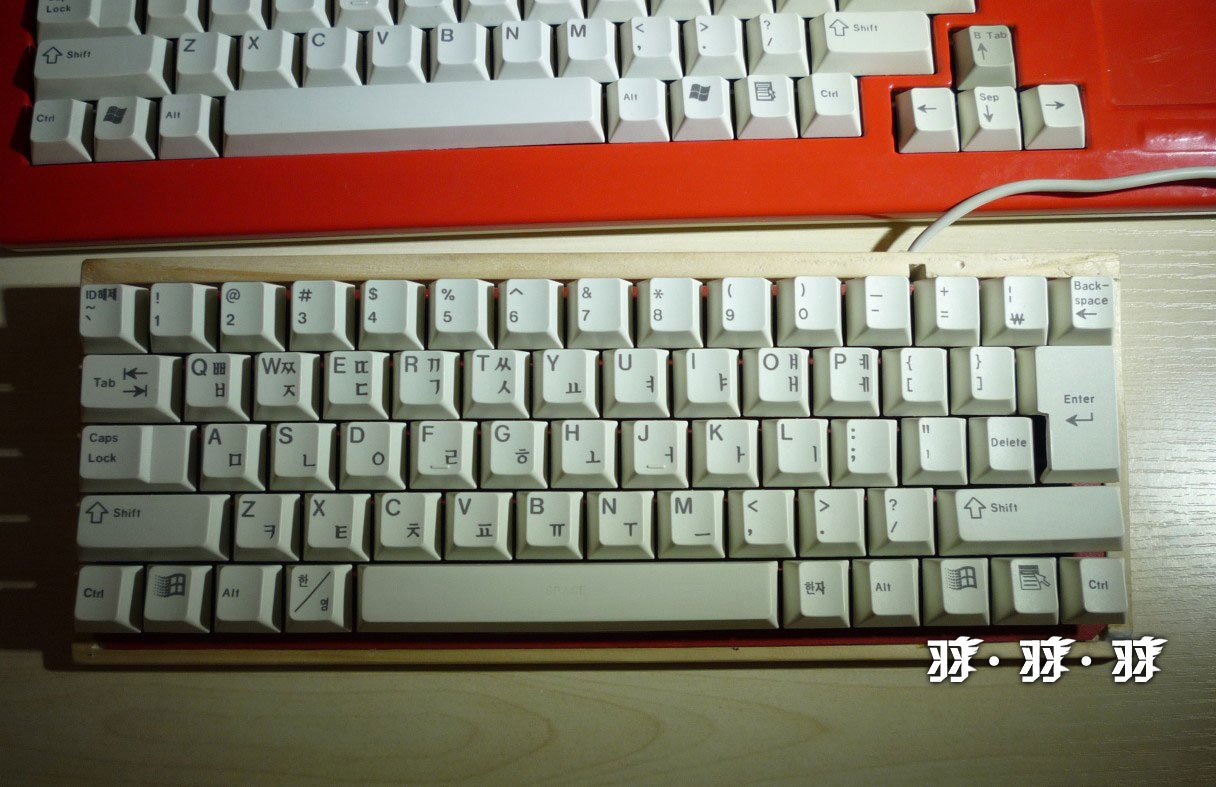

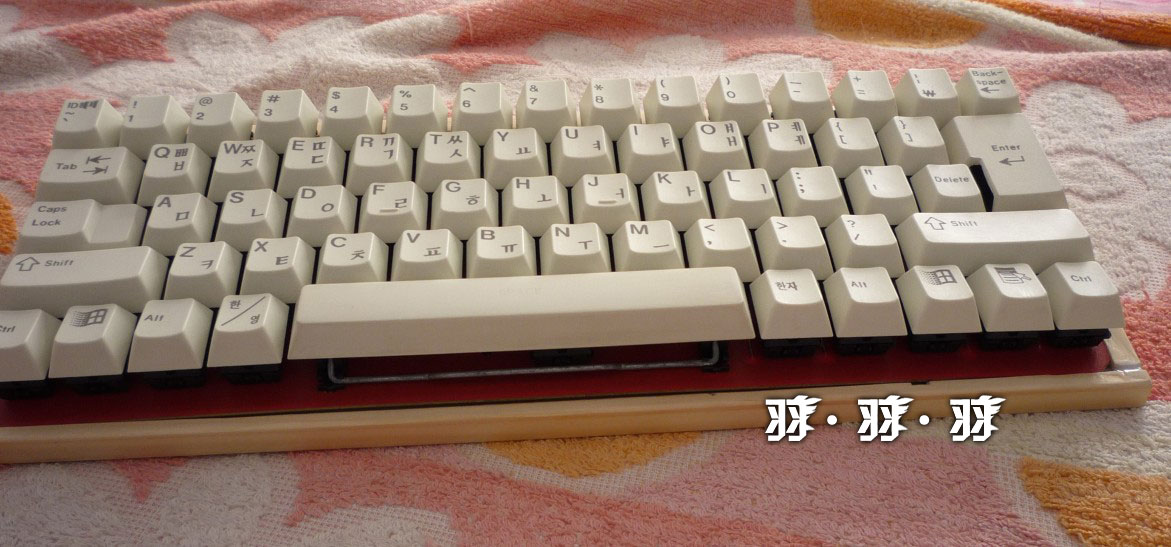

MONKEY昨天晚上到了，忙活到12点，差不多算是把整个键盘完成了，今天早上起来完成了最后的收尾工作，更新一下。

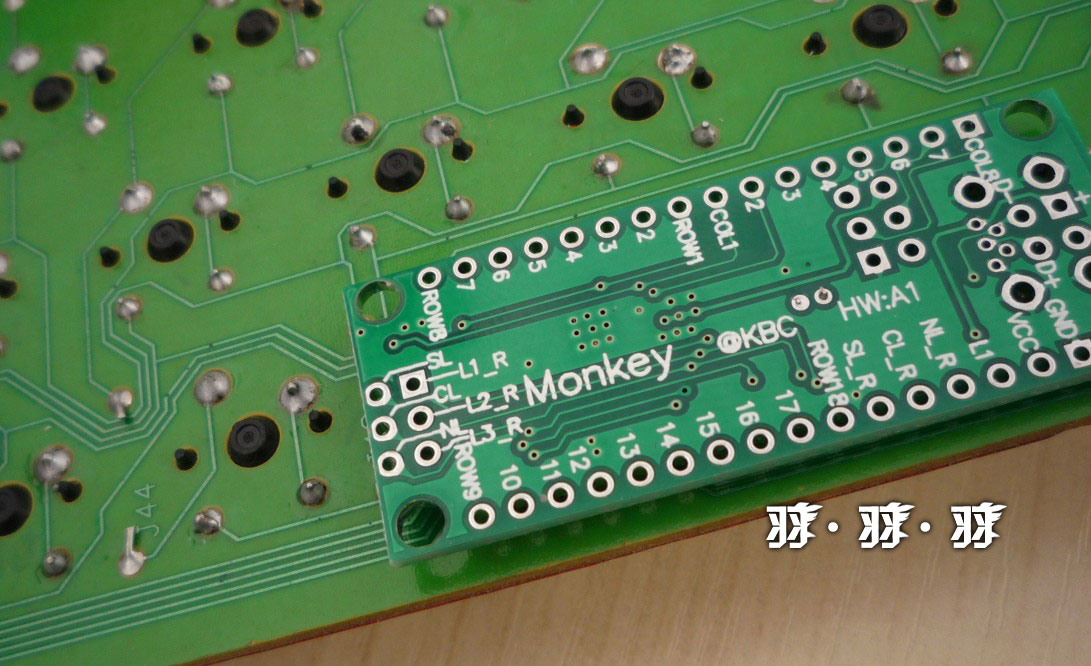

附上MONKEY的靓照，做工非常好。

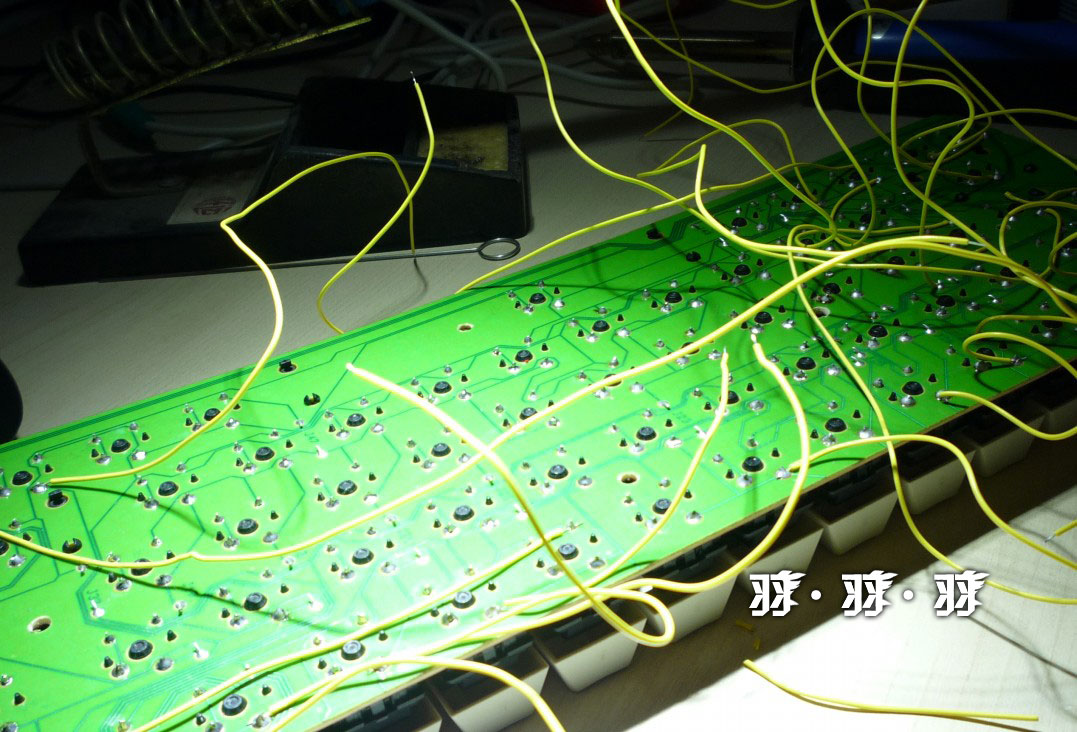

乱七八糟的飞线，部分借用了原厂的线路，并没有在所有轴上焊接，线少了很多。

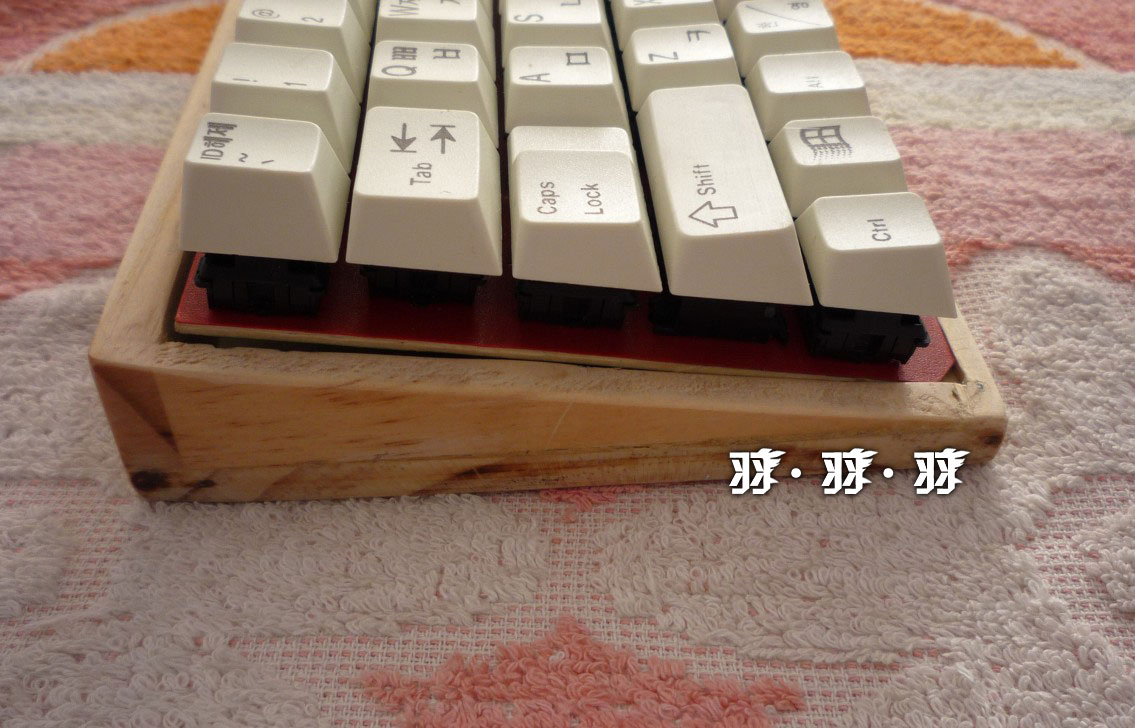

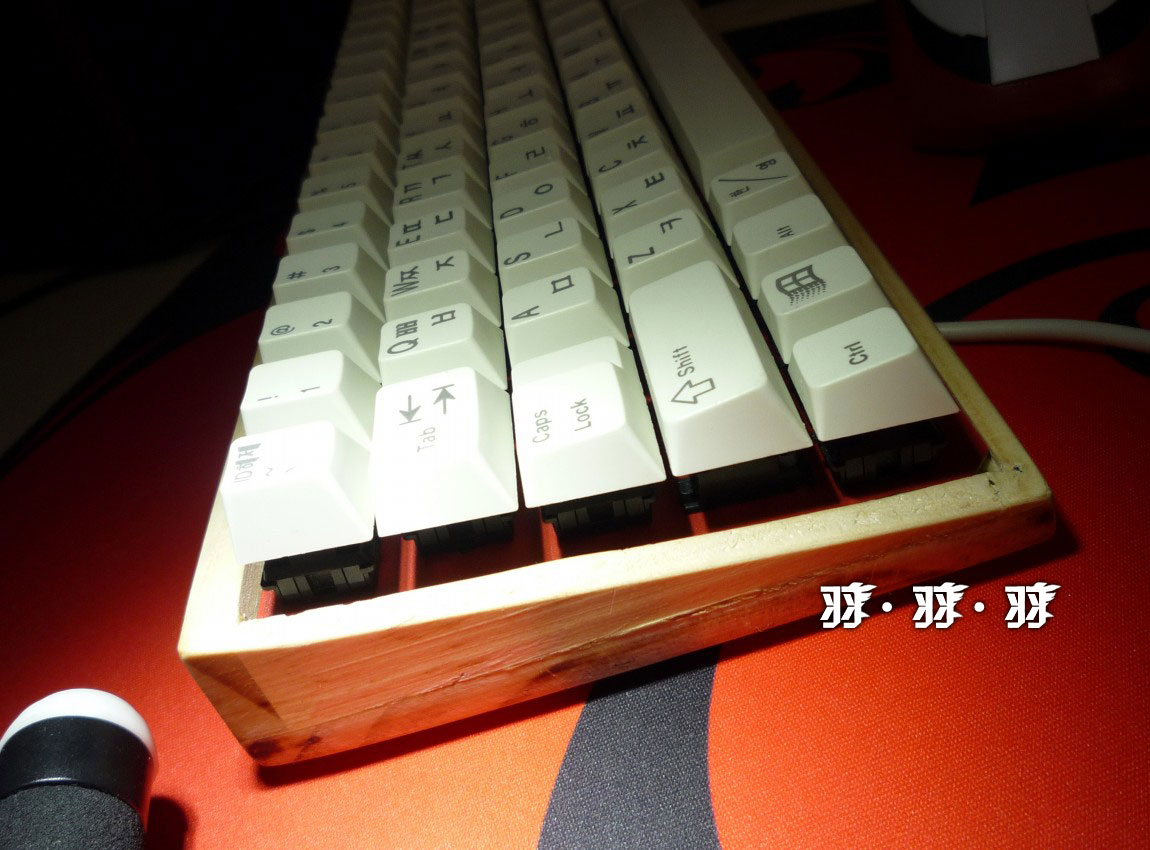

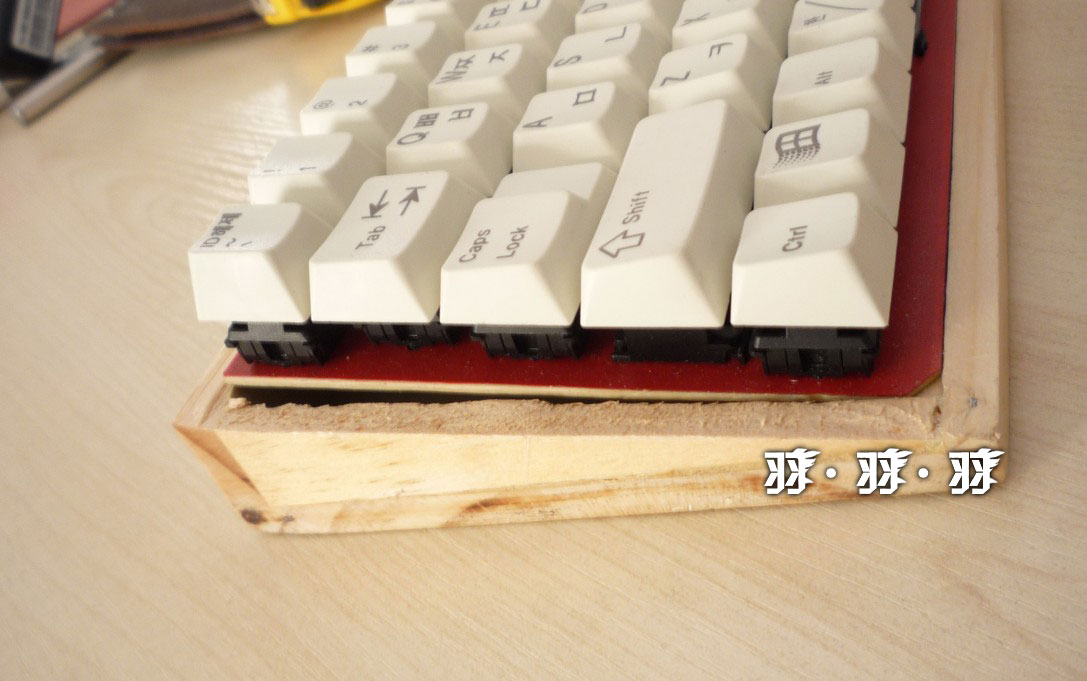

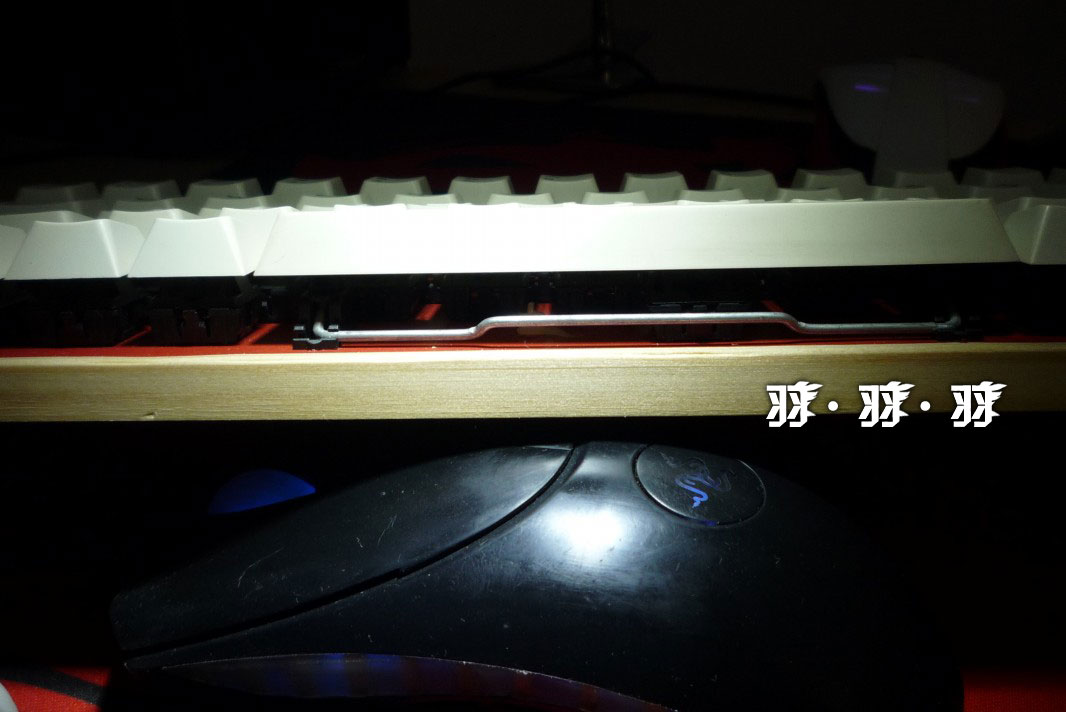

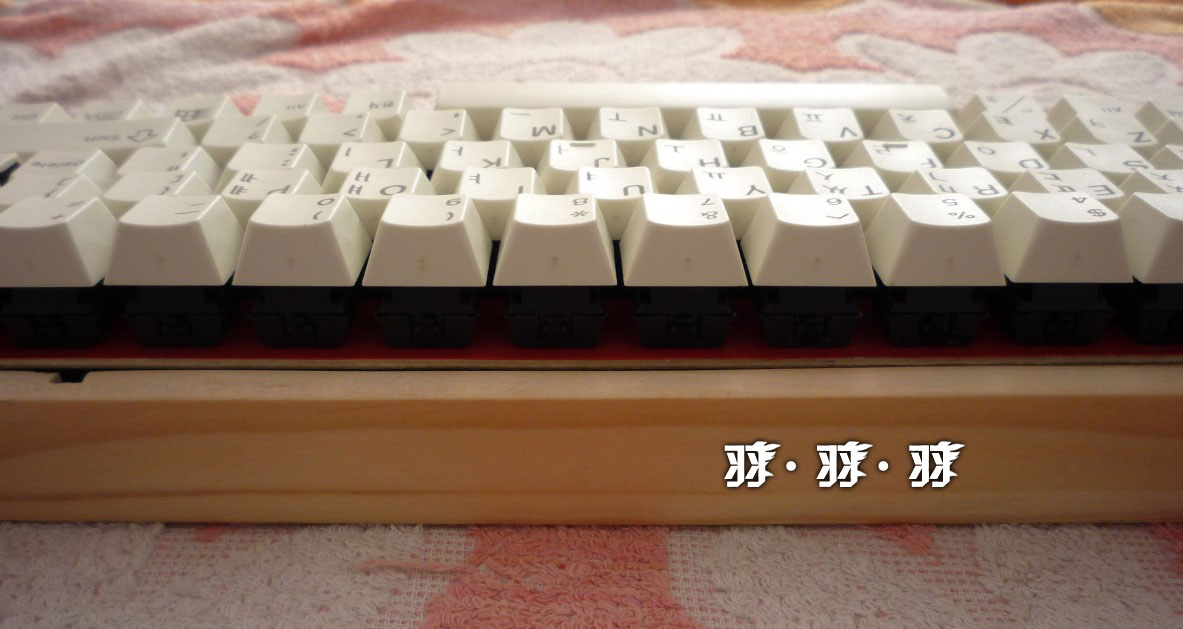

外壳使用的是红酒的木头盒子，一次成型，三面都没有做处理，原来什么样就什么样，是松木的，唯独长了一点，切掉了一些。PCB的支撑条用的是几层鼠标垫，用双面胶粘一起。也许有人会说寿命方面可能不太好，不过PCB固定方式用的是尼龙扎线带，方便拆卸，而且压的很紧，几年应该没问题。

结语：中间退格键的电路板的位置线短了，测试了好几次才找到问题所在，飞线解决了。

对了忘了说一下键位的设置。

在这里为了方便使用，我设置了左右FN，空格两边的2个多出来的键，都是FN，而FN+BACKSPACE设定的是NUM，激活NUM的时候，右边的SHIFT和下面的三个键变成上下左右，然后789 uio jkl m，分别对应小键盘的数字区，
FN+Q FN+A FN+W FN+S 分别对应，HOME END PAGEUP PAGEDOWN。
F区当然就是最上面一行了···

wsipsc23 · 发表于 2012-4-12 12:04

这个顶一下!!

zaifly · 发表于 2012-4-12 12:25

恭喜楼主~~~~~便宜的

一笑三生 · 发表于 2012-4-12 12:29

PM 我下地址谢谢了速度哦

zach9999 · 发表于 2012-4-12 12:32

要省钱，就要会折腾，呵呵

glingjun · 发表于 2012-4-12 12:33

带一套键帽太给力了；已经下手一套。

4b441 · 发表于 2012-4-12 12:34

韩文配列的8XXX

羽·羽·羽 · 发表于 2012-4-12 12:34

一笑三生发表于 2012-4-12 12:29
PM 我下地址谢谢了速度哦

X宝搜索茶轴点二手

l9152658415 · 发表于 2012-4-12 12:35

这套键帽都是和OEM一样的标准吗？？？大键位什么的。。

羽·羽·羽 · 发表于 2012-4-12 12:36

l9152658415 发表于 2012-4-12 12:35
这套键帽都是和OEM一样的标准吗？？？大键位什么的。。

ENTER BACKSPACE 和最后一行的不通用·
