POKER 改灯

极极 · 发表于 2012-4-2 19:29

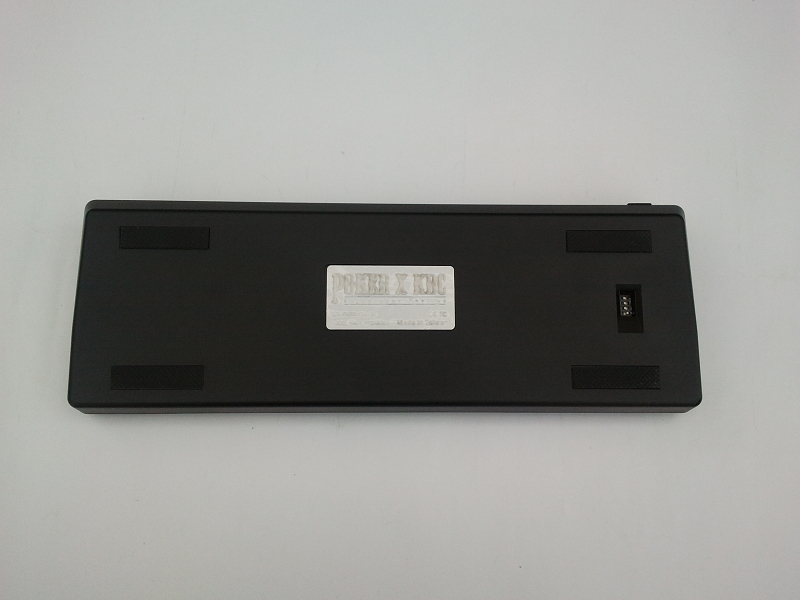

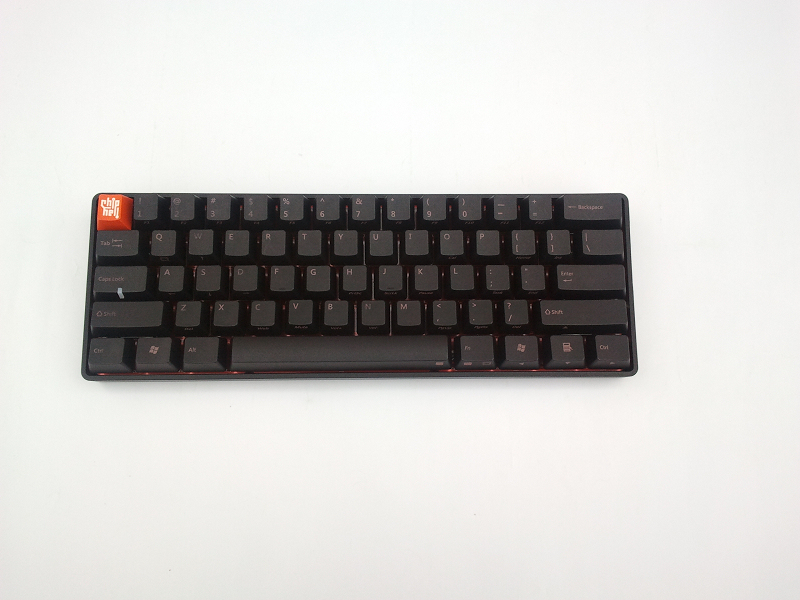

POKER是个可玩性非常高的键盘，标准键位，外形小巧。特别是保留了LED灯孔，为爱折腾的玩家留下了折腾的空间。

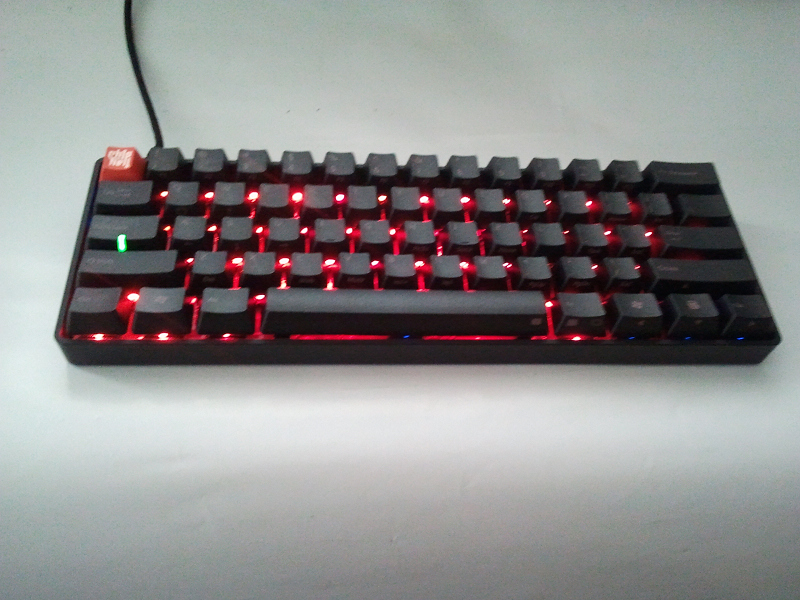

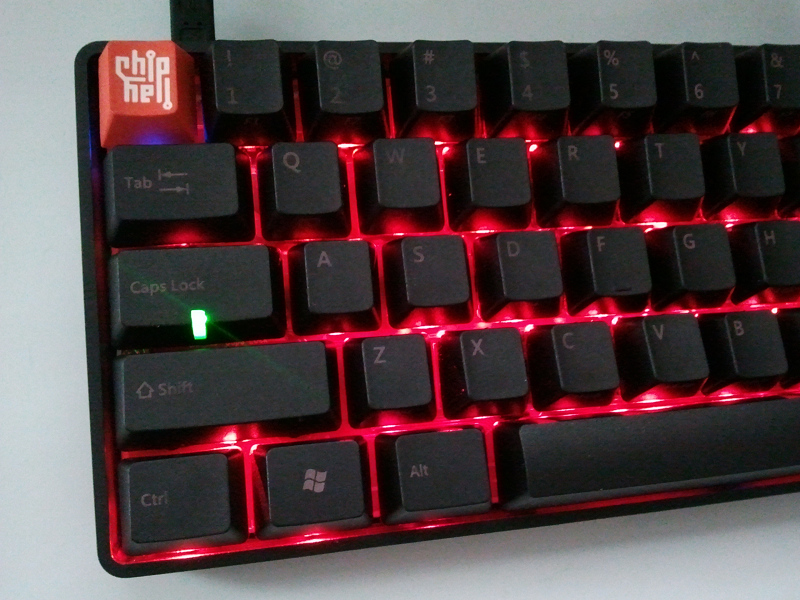

各种改灯贴很多，这键盘是PBT 红轴，相应的，全键盘改红灯。想改灯的朋友可以去KBC看下村长那个改灯贴，教学级，神走线！

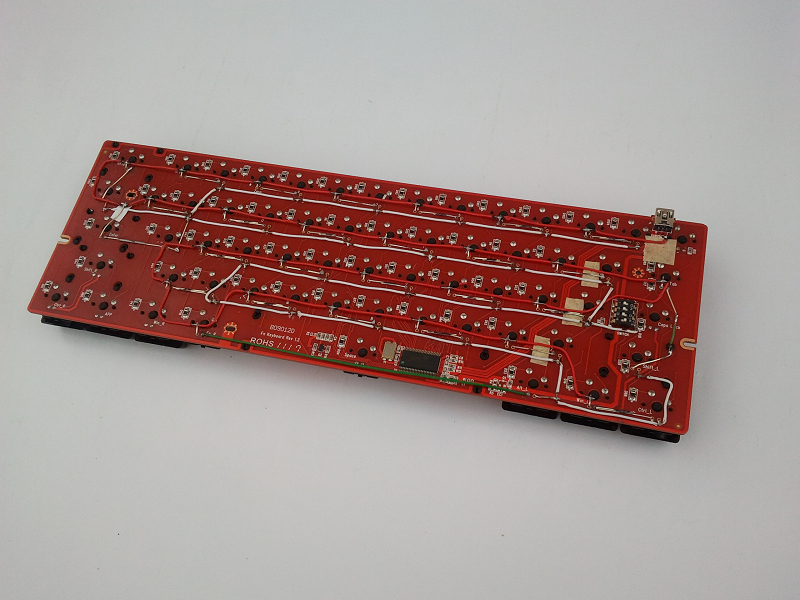

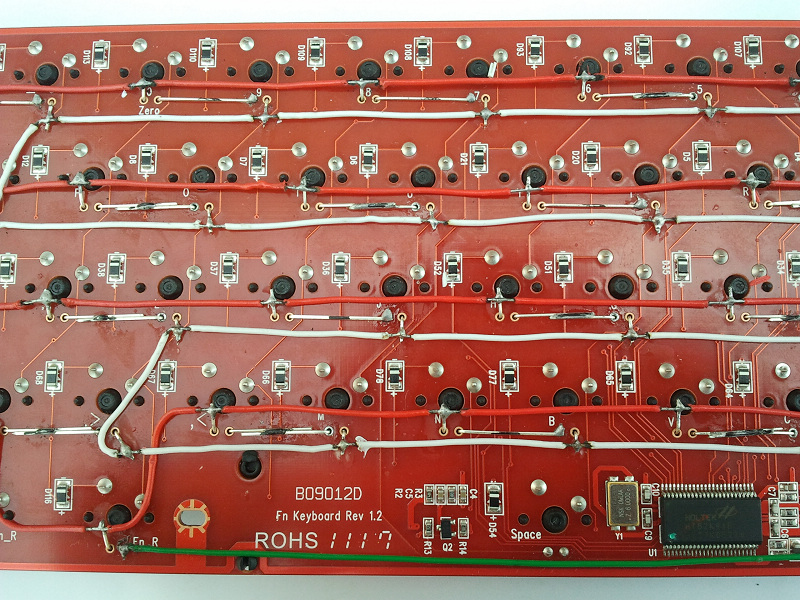

红色LED灯额定电压较低，所以利用两灯串联再并联的接线方式。实测每颗灯电压在2.2V，低于额定电压2.3V，保证LED寿命。

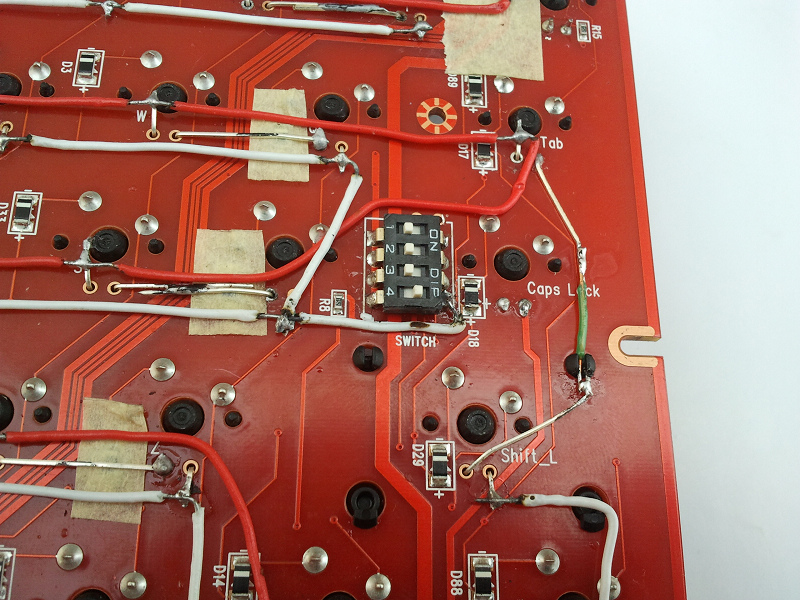

键盘PCB上的4个开光是共地开光，只要断开第四路PCB上的走线，然后接入电路负极，即可实现利用自带开光控制灯光亮灭。

改灯不难，难的是耐心。前后用了两个下午，各种测试。期间经历过一次短路，灯亮一半，键盘不能用。原以为键盘报废了。后面仔细巡线，发现短路处，很折腾。
