闲着没事，自己拆解、维修、组装炼狱蝰蛇全过程
因为蝰蛇坏了，拿去维修，结果那人很不专业，把板子上的焊点铜片给刮掉了，我当时就无语了。本人工科专业，电路方面还是比较懂，加上自己动手还算可以吧（其实当时我只是懒得去自己搞），于是一狠心，觉得把自己动手，丰衣足食，他娘的就不信弄不好蝰蛇。

第一步，工具你得备齐了，拆手机的螺丝刀，烙铁，焊锡，松香，小刀等等

蝰蛇的螺丝在上面的两个脚贴和底部CE字样这一行的中间位置

这里要说明的是，本人是老板蝰蛇，SN号是020打头的，所以才会去拆，为什么呢，因为新版的1800和3500蝰蛇都是PM打头的，这种蝰蛇与020很大的不同就是那个排线是焊上去的，不是排插，很容易弄断，断了之后你弄都弄不上。关于PM与020的区别见该帖这就是蝰蛇的上电路板，我的问题就是左键中间焊点坏了

这是蝰蛇的主电路板

看到红线了么。问题就在这，因为铜片被刮掉了，从走线上看，微动中间应该是跟排线的第四根相连，所以要做的就是把这个两个地方连起来

办法就是上面的这个，很傻比吧，哈哈
连好后装上去先试试，结果可以，欣慰啊

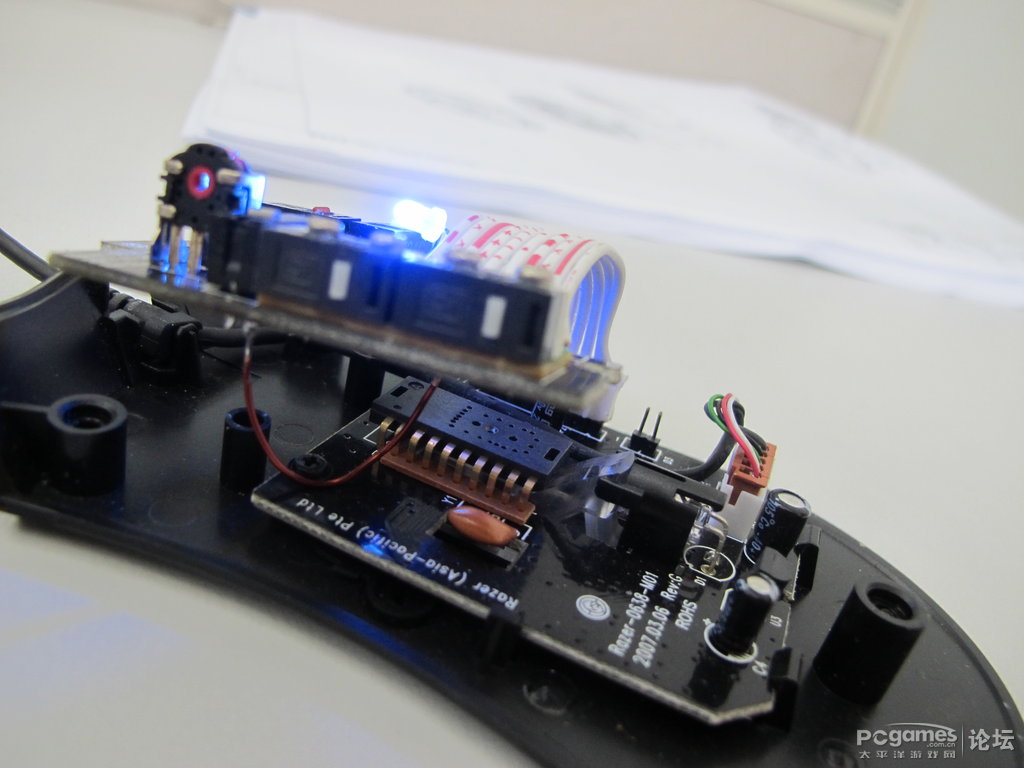

组装的时候遇到一个问题，就是连线太高了，想办法压下去但又不能弄断，因为这里焊接确实比较困难，不信你可以去试试，焊接的方法我就不说了，有点电工基础的都知道怎么焊

最后的图片，哈哈
