史上“最强大”的IE3.0，IO1.1改造！（教程）

zjm1229690931 · 发表于 2012-3-15 21:12

本帖最后由 zjm1229690931 于 2012-3-15 21:37 编辑

这两鼠标相信大家都不会陌生了，那舒适的手感，那精准的定位，还有那蛋疼的侧键和滚轮，无不让玩家一一蛋疼。

说到侧键的问题相信大家都知道，解决方法我就不说了，百度一下大把，今天我要说的是滚轮，这两款鼠标滚轮相信用过的朋友都深有体会，，用一段时间后就变得松弛，手感全无，自动跳。相信你们在网上也看到过许多解决方法，我就不在这多说了。

今天我要说的这种方法是给给鼠标换编码器，什么叫编码器，下面会有说到。先说说IO，下面是我网上一朋友以前发的帖子。慢慢看，其实蛮简单的，我第一次也看不明白，不过今天IE3一弄就成了。

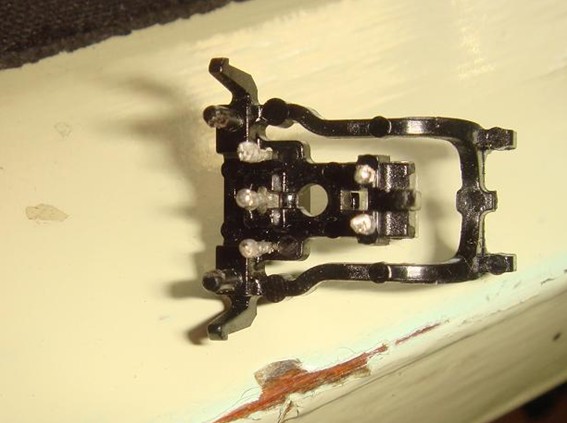

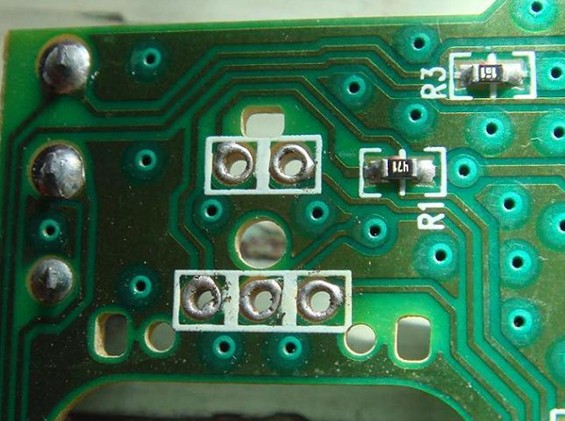

先把鼠标完全拆解。这个是光栅编码的架子，把这个焊下来

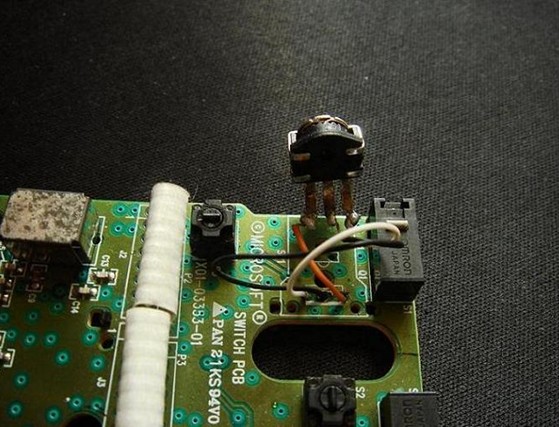

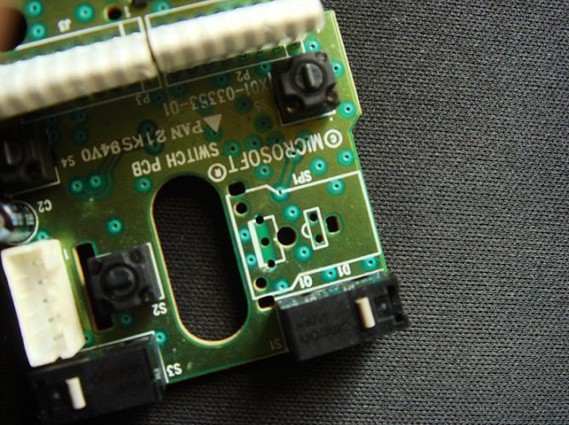

把编码器连接，注意连接方式电路板最上面的孔连接到机械解码器的最下面的针脚
中间的孔连接中间的针脚
电路板最下面的孔连接到解码器最上面

（补充一下这个叫机械编码器，现在的主流鼠标基本都是这个，比如kinzu 蝰蛇，包括现在十几元到几百元的鼠标基本上都是采用机械编码器。）

固定解码器 1利用机械解码器外部铁片在原来滚轮支柱上开个槽把解码器上的外部铁皮弯曲成直角插在支柱上注意开槽槽的高度，还可以用解码器上的两小孔在支柱上开两个小孔把订书钉弄直插进去固定。这个前提下是要带孔的编码器（有些编码器没有孔）开孔的目的固定解码器也可以用其他方法就是让解码器安装牢固就可以..

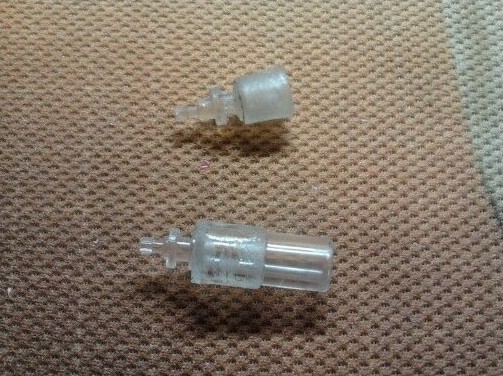

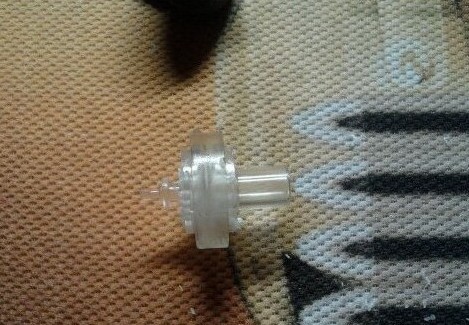

然后把滚轮杆剪短一点点，再用小刀磨石打磨削细，弄到合适大小插进编码器孔中就OK了。另外可以用这个方法，看图。

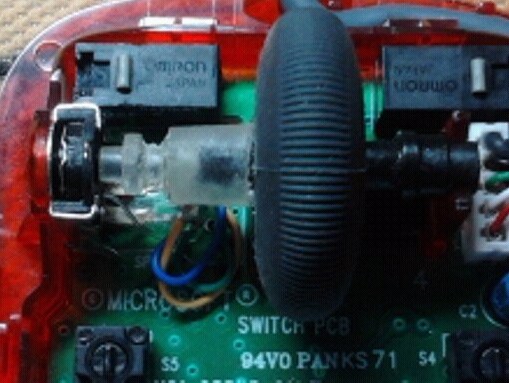

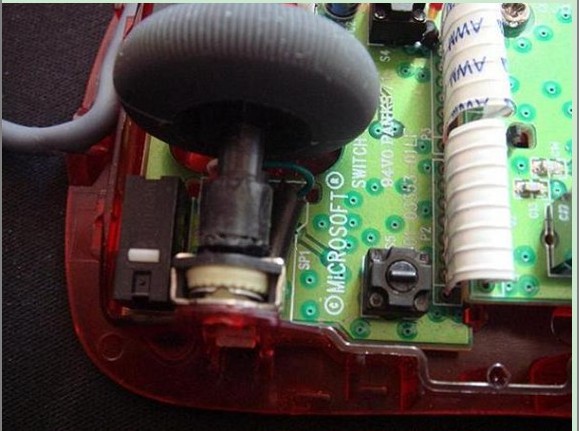

和io 的鼠标滚轮结合..

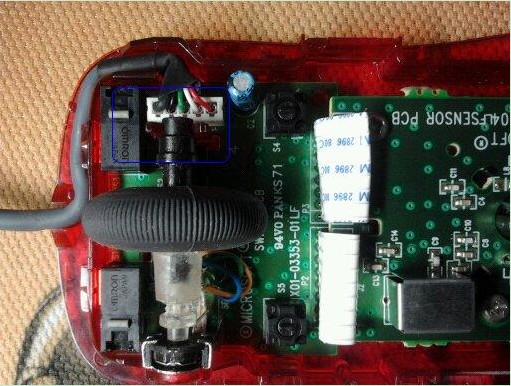

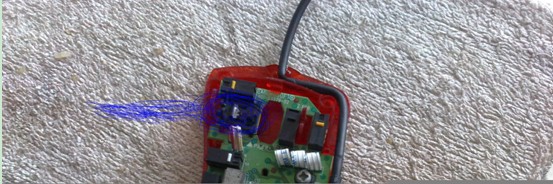

效果图........将蓝色框内的滚轮右侧的支柱垫点纸或者胶带让滚轮和支柱缝隙减小手感变得更好些..

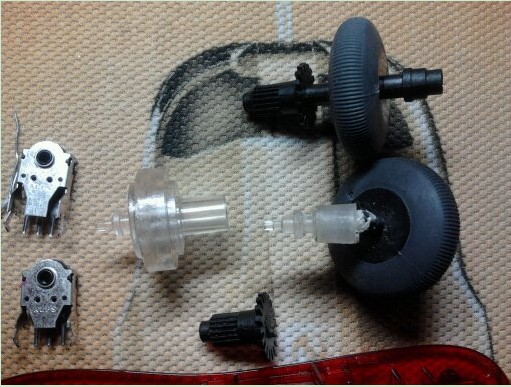

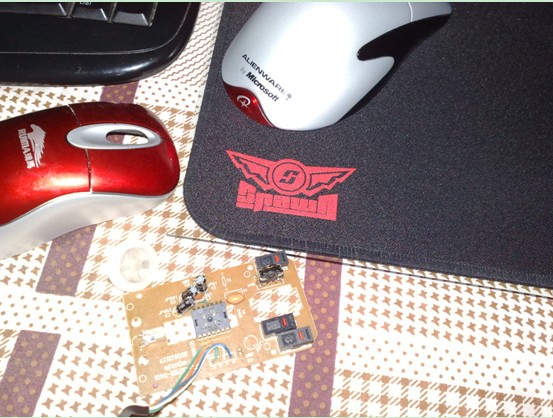

补充一下，去买个几块钱或者十几块的鼠标来，编码器焊下来，滚轮也要留着，就像上面这样。

下面开始说IE3.0
马路上捡的杂牌鼠标，你信么？反正我是信了~由于没这种螺丝刀，然后我就砸了

。。。

跟IO方法差不多，

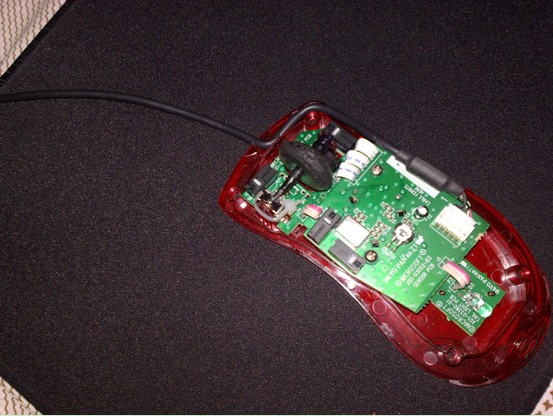

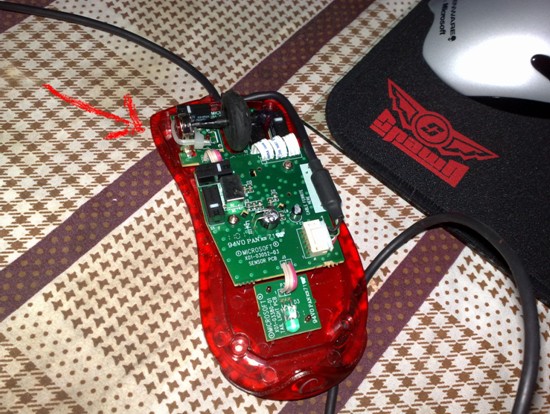

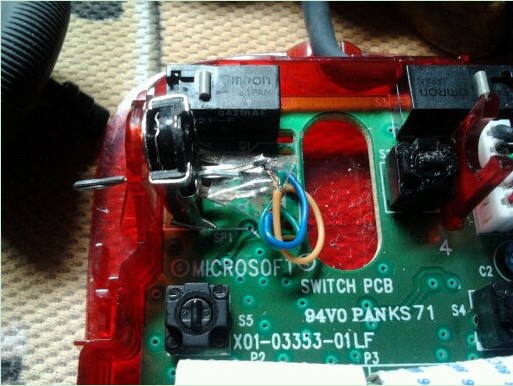

先把这个光栅焊下来，然后再按照IO的方法把编码器线接上。注意线不要太长，不要超出3厘米，自己慢慢把握。

通过IO的方法把解码器焊上，。

这里注意了，没有订书针的同学可以用这个，

这个而是这个叫啥来着的我也不知道。。。。好像是捆网线捆电话线的。不过这货不错困的好紧，毫无松动，应该比图书钉管用~ （请无视滚轮。。滚轮不小心被烫了，，于是我用刀子削了一圈。。）

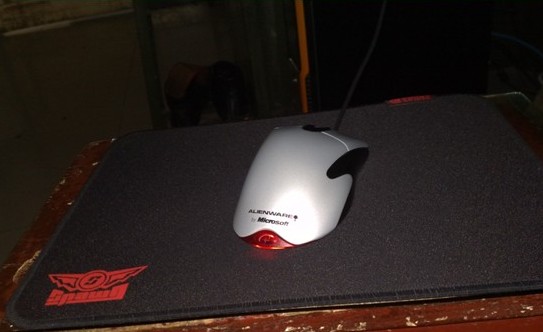

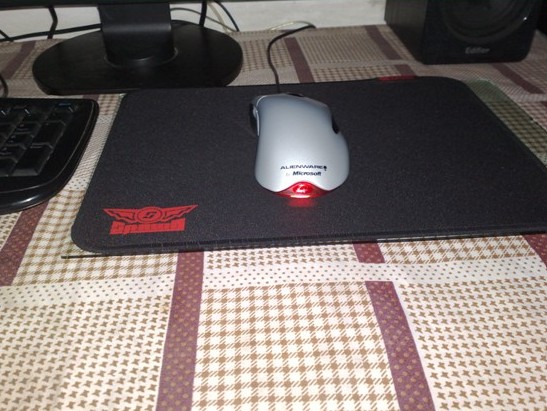

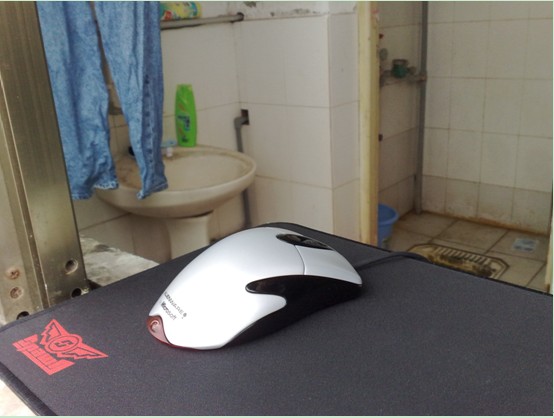

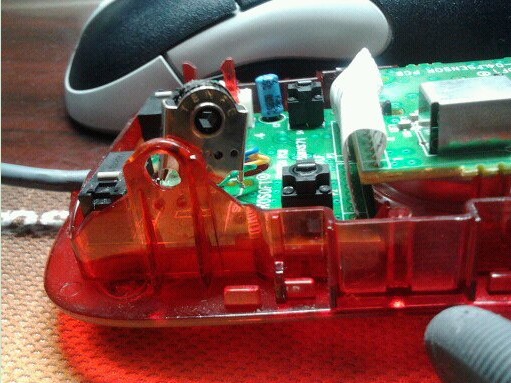

注意了，合上的那里要朝向滚轮不然外壳装不起，会卡住，注意这个位置。滚轮杆要剪短一点点，因为编码器占了位置，滚轮杆先用小刀削细一部分然后用磨刀的磨石磨到与编码器孔差不多的大小然后就可以塞进去了。滚轮要剪短一点点，自己试着弄不行的话再磨。 OK了。然后晒晒我的IE3

zjm1229690931 · 发表于 2012-3-15 21:45

是的，IO改造是朋友在贴吧发的，我把弄一起来了

zmizfy · 发表于 2012-3-15 21:42

所以说lz这个史上最强大其实~~~早就有了额

zmizfy · 发表于 2012-3-15 21:41

不错。不过感觉io的几个图片好熟悉~~曾经我也改过

zjm1229690931 · 发表于 2012-3-15 21:51

不过以上这种改法有种小漏洞，就是滚轮滚动2个刻度，实际才动一个刻度，这个是芯片的问题。改不了。不过我还有新方法，原理是IE3.0本来的光栅结构+机械编码的手感，此方法非常方便，跟原来的IE3一样，就是手感是机械编码的，不会自动跳。（IO也一样）.等我配件到期了，试验成功了，会与大家分享

lubinyss · 发表于 2012-3-15 22:21

我的机械编码器也在路上了，到货后先拿WMO开刀，熟练了就弄IE IO。

wwq5536 · 发表于 2012-3-15 22:37

我的IE早就这样了，路过BD

wwq5536 · 发表于 2012-3-15 22:38

zjm1229690931 发表于 2012-3-15 21:51
不过以上这种改法有种小漏洞，就是滚轮滚动2个刻度，实际才动一个刻度，这个是芯片的问题。改不了。不过我 ...

恩，对，而且有1个地方是3个刻度才滚一下
滚轮滚一圈是24个格，有3次是2个格滚一下，1次是3个格滚一下。

lubinyss · 发表于 2012-3-15 22:46

zjm1229690931 发表于 2012-3-15 21:51
不过以上这种改法有种小漏洞，就是滚轮滚动2个刻度，实际才动一个刻度，这个是芯片的问题。改不了。不过我 ...

新方案是什么？需要哪些配件？

tianyuhuanyou · 发表于 2012-3-15 22:47

弄完美了的话，你看看多少人工费合适帮我弄一个。。。。。我看着头就大了
