IE3.0FK全拆解析（已更新）

gumsulin

这个复刻，呵呵，朋友的。左键双击了，让我换个微动。以前没好意思说借过来拆拆（他的这个复刻买的时候贵，06年的，200~300多的样子。不过感觉做工还是不错，我这朋友是FPS狂热份子，一天玩FPS游戏最少5个小时吧。按他那点击方法，快3年了，居然才出现双击。不知道是叫做奇迹呢，还是真因为这鼠标的做工在06年那时还没缩水。）
    整个拆解过程十分顺利，相对逻辑的鼠标来说，感觉好拆些。（逻辑的虽然是做工比微软的好，但是这在拆卸上来说，反而是个难题——小零件过多，结构紧密，一不小心拆了就装不回去了）用一个词来形容内部结构设计的话——清爽。就是如我展示的那么几块，没有多余的扣件之类的，可以说一体化的结构设计很强——能用一个零件产生多个结构功能，这对于结构设计水平来说，是有相当高的要求的。
    下面进入详细分析：

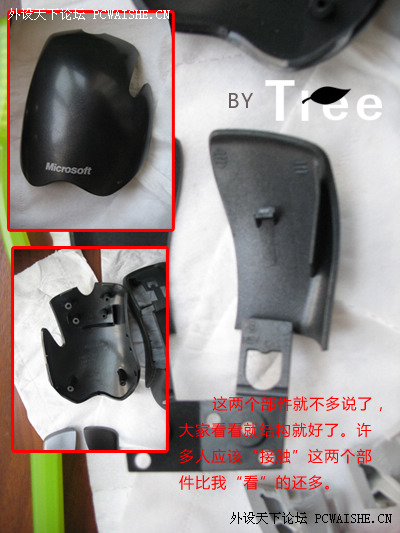

        这两块部件，估计有IE3.0的都摸得比我多，天天接触。左右键部分连为一体，其回程的弹力即依靠了微动的回程力，又依靠了左右键的材料力，同时还有一个杠杆效力O(∩_∩)O哈哈~不知道大家明白我的意思不？——不过许多鼠标左右键上的设计都是如此，不多说了。
    另外一个背盖，最大的难度应该是它的曲面设计，不知道当时的IE3.0的设计师是不是采用逆向求曲的方法来设计这个背盖的，呵呵，猜测下。

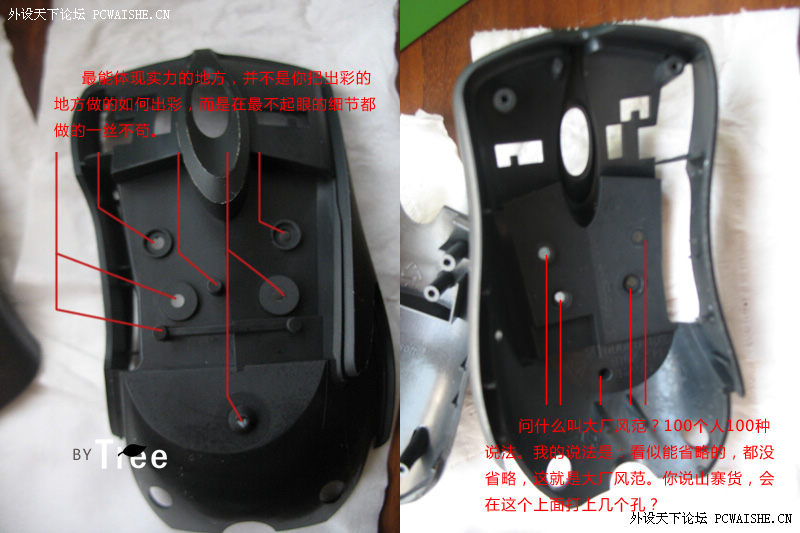

       如果把鼠标比作人的话，这个部件就绝对算人体的骨骼了。它是整个鼠标最重要的承重部件（有人会说是底盘，其实不是，因为底盘与桌面或是垫面完全接触，承重压力其实比较小）。而且，它还需要与上面的背盖、左右键以及下部的地盘配位，绝对是鼠标结构设计的难点。相信这上面的每一个定位孔或是螺孔的位置，都是经过认真的研究才能确定的。

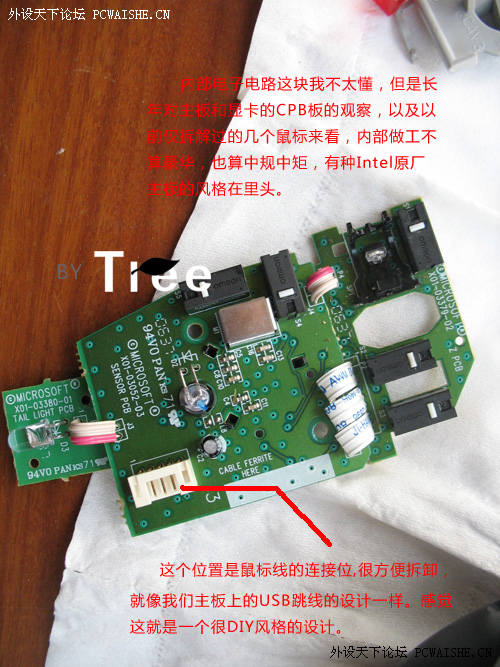

      内部PCB和电路图，我对这个不太在行。只是觉得鼠标线的接口处设计的很人性化，鼠标线不是焊接上去的，而是采用了类似主板跳线的这种插拔结构，很方便DIYer换线哦。估计原装鼠标线不咋的，要不微软就不会这么人性化了，猜测猜测而已，呵呵。

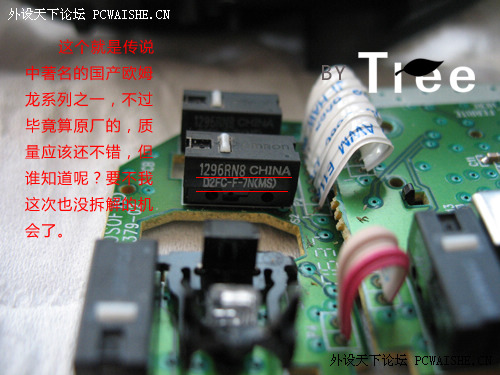

      国产欧姆龙微动特写，许多IE3的fans都喜欢X06的（或是其他什么版本的，我不知道=。=），据说就和微动很有关系。FK嘛~~~~~~~没办法，也只能是国产的微动了，要不那么便宜的价格怎么来的？个人觉得也还好吧，这个鼠标算是被我朋友暴力使用了近3年，最近才出现问题，我觉得够不错了。如果是我，应该能多用几年吧。

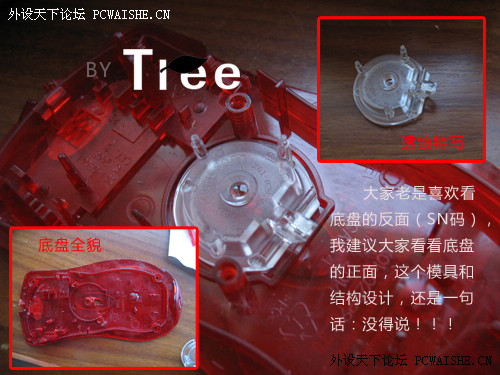

      底盘一向都是大家YY的重点，什么SN码啦，星星logo啦，其实我也对底盘很YY。不过我YY的则是它的结构方面的设计。很到位，加强筋、固定轴、螺孔的位置......尤其是加强筋（以及加固结构）的设计，都充分考虑了整个鼠标的应力位和承重位。非常非常的合理，大厂风范。另外，中键的固定结构也一并设计在这个地盘上了。

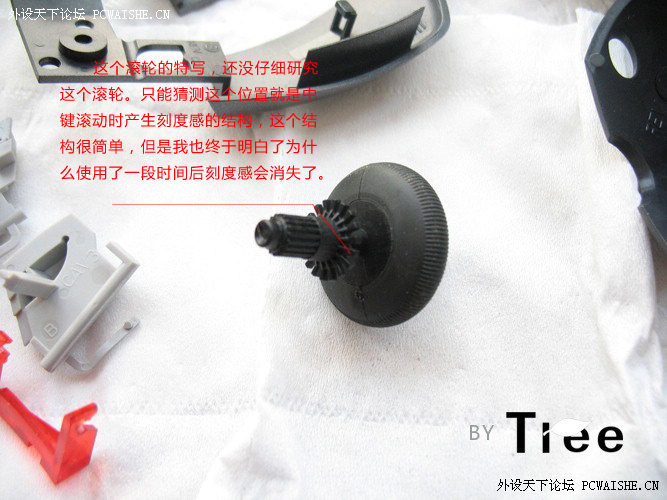

      中键滚轮是整个鼠标中我唯一不能接受的......感觉IE3.0在这个部件上做的非常没有诚意。虽然结构很简洁明了，但是这个结构的设计感觉并没有在耐用性上多做考量。在中键频繁使用后，极其容易损坏，并失去段落感。原来IE3.0是定位在办公鼠标的位置，而对于一个办公鼠标，中键的作用很重要。这个算不算它的定位上失败的一个重要原因呢？

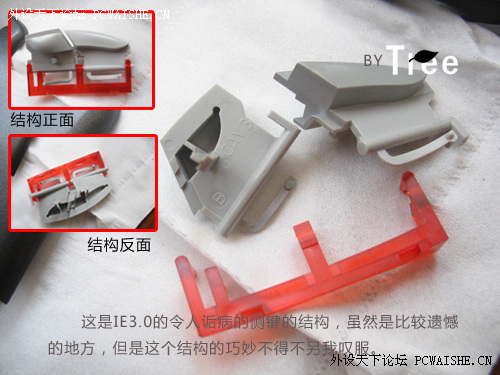

       虽然同样被诟病，但是我个人还是相当欣赏这个侧键的设计。结构巧妙，严丝合缝，非常有感觉。侧键松垮的原因其实很简单，微动的受力方面是纵向的，而侧键所需的回程力则是侧向的。而提供侧键回程力的，大部分力来至于材料力（即依靠塑料弹片回程）,微动只提供了一个轴转向力的分力来回程侧键。所以使用一段时间后，因为材料的疲劳效应，侧键自然避免不了松垮的现象出现。如果微动能够侧向设计，或是对这个侧键添加一定的助力结构，相信就能大大改善侧键的松垮现象了。

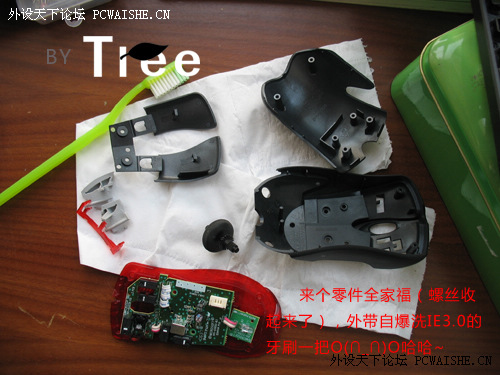

       部件的全家图，很清爽吧，细小的部件一个都没有，整体化设计很强大了。这个风格和逻辑的就完全不同了。想起我以前拆罗技MX310的时候，相当的囧......有只鼠标居然装回去的时候还多出一个小零件，我尴尬了......

[ 本帖最后由 gumsulin 于 2009-4-13 20:51 编辑 ]

gumsulin

已经更新完毕，今天因为网路问题写了两遍都没发出来，这么多字重新来两遍......;mm6; LX有位兄弟要看微动还是怎么说？已经换好了，懒得拍照片了，有需要可以参考以前坛里兄弟发的IE3.0换微动的帖子。等会把那个拆下的微动拍个拆解特写发上来吧~~~~

[ 本帖最后由 gumsulin 于 2009-4-13 20:31 编辑 ]

HeatoN

不错

qqmsn

我今天刚拆了IO1.1工包x800版，也是国产欧姆龙，滚轮按键和侧边案件是方的
滚轮设计感觉还是逻辑的手感好，耐用度高

zyllovewy

回头我也拆个看看;mm9;

chinaliuzimo

支持解剖！

zhu94zhu

纠正一下：

有刻度的是那圈小的，用砂纸把那圈小的大薄，刻度感就不明显了

我试过，感觉不错，改后滚轮向激动鲨。。。呵呵呵

qing1777

拆都拆了，换微动吧：mm1:

well-being

顶个  其实感觉应该是最早的产品没缩水
我06年 买的国内第一批 FK 还是订的 花了 385￥
后来 IE3收起来了 就一直用FK 每天平均打2个全图
2年为止没出现过任何问题 包括滚轮松动什么的 运气好 不过就是掉漆

sanandreas

好帖！   想问问侧键的设计为什么会迷倒LZ？？好在哪了  我最烦的应该就是侧键了
