human10 · 发表于 2012-1-2 19:15

http://www.cherrycorp.com/english/switches/key/mx.htm
看了然后你会明白

幾根松鼠毛 · 发表于 2012-1-2 22:12

我好奇的不是pin的位置
而是電路板本身有多"特殊" ...

但還是謝謝你

sexmo · 发表于 2012-1-12 14:28

开关pin多，固然可以使开关更加牢固，但是只能在水平方向上。在垂直方向上的压力，是直接由电路板自身承担的。这点跟开关有多少pin一点关系都没有。

钢板的作用在于：
      在水平方向上固定开关的位置，使开关排列整齐，角度正确。
      在垂直方向上支撑开关传过来的压力，使开关在按下去的时候，不会感觉到“触底后还能再按下去（软）”。

成本问题：
      钢板：撇开钢板本身材料的价值不谈，光是在2mm厚的钢板上冲104个孔出来，然后又保证钢板平直，
            这部分的成本都很贵了。然后还要给钢板做烤漆。
      开关：开关上多两个pin，而且这些多出来pin还是不参与开关部分工作的，就是多了一小根铁丝，连放铁丝的孔
            和槽都是现成的（2PIN的开关上也有）。所以价格根本不会增加多少，除非ZF公司有意造成cherry开关的垄断。

再说电路板PCB基材的问题：
               常用的PCB材料分纸板（又叫电木PCB板），玻纤，金属（铝）基。其中强度最高，弹性最好，变形最
               小的是玻纤板。铝板通常是用在需要散热能力的电路。纸基(电木)PCB板就不说了，最便宜和最差劲的材料。

很不幸的是，cherry用的就是电木的PCB板，至少我拆的这个是这样。我照了几张照片，有兴趣的朋友自己看下变形量。

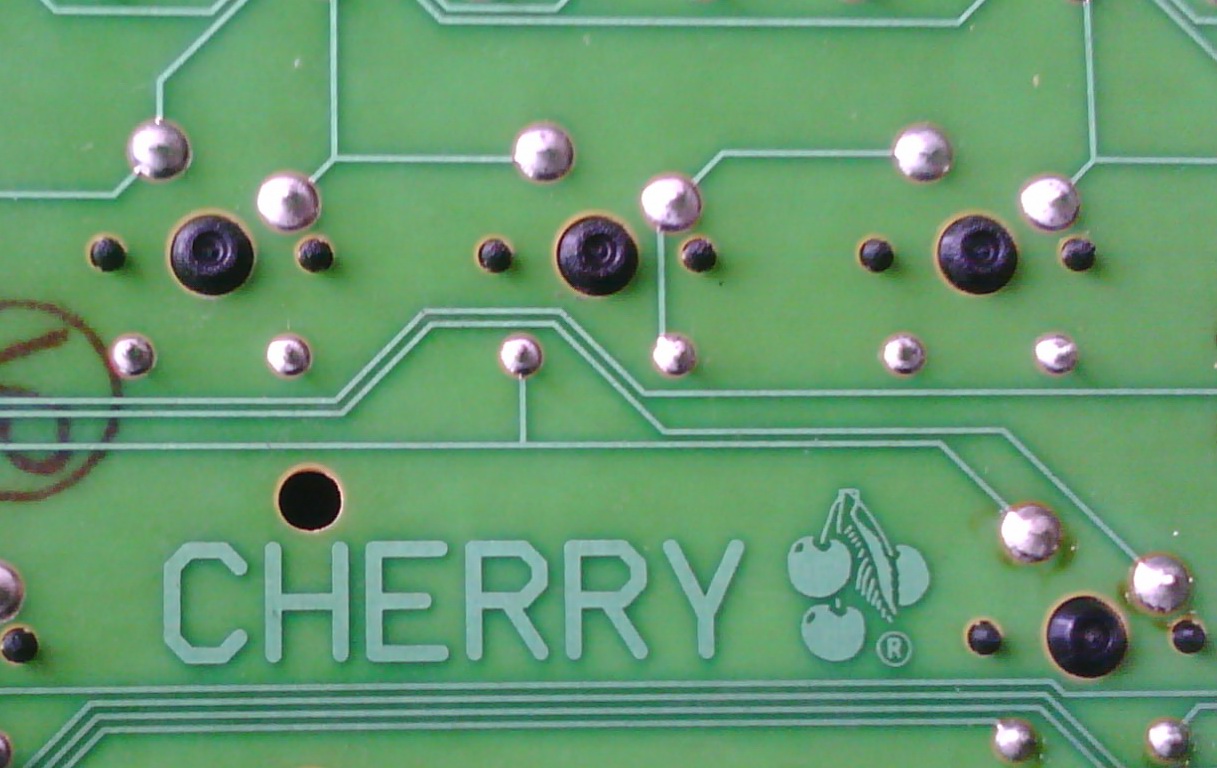

cherry原装键盘的PCB，没有错的。玩过电子的一眼都可以看出是电木的覆铜板。

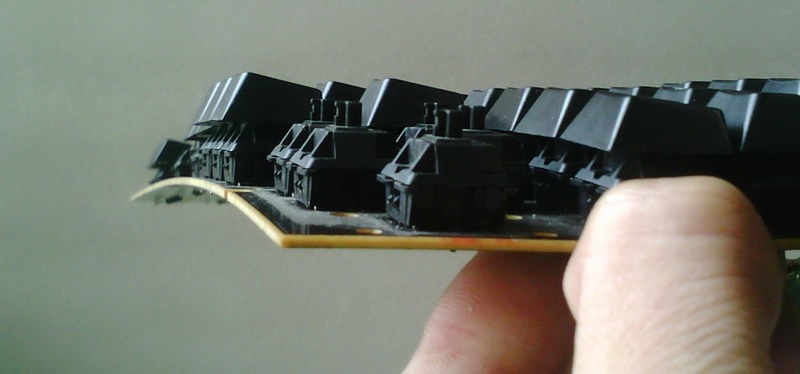

这是我用手拿着PCB的一端照的，PCB连自身的重量都承受不了，弯成这样了。

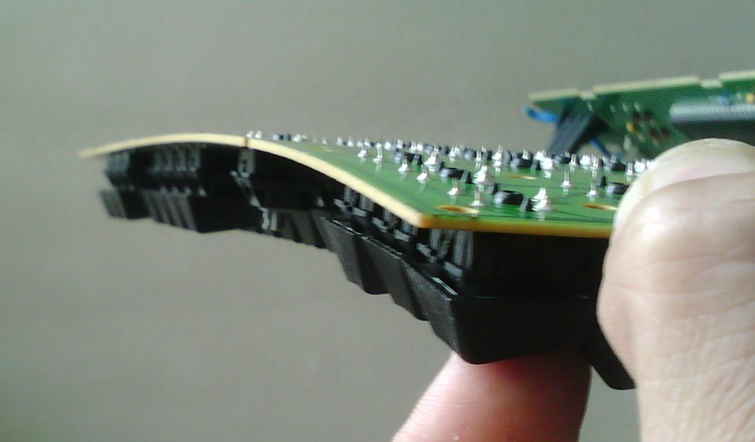

翻个面看看变形量：

都这样的东西，还是特别材料的PCB，还强度高，不需要钢板？不纯粹是瞎扯么？

romkemanz · 发表于 2012-1-12 14:30

原厂，用料节省，做工粗糙。
原厂粉管这叫大气。

sexmo · 发表于 2012-1-12 14:35

这是10分钟前，刚拆了一个旧的cherry键盘，用手机照的。

CHERRY原厂不用钢板的原因，就是为了节约成本。

羽·羽·羽 · 发表于 2012-1-12 15:42

不可否认没钢板的青轴机械感不强但是没钢板的其他轴手感很给力

microme · 发表于 2016-3-11 10:25

估计原厂不用钢板觉得我们平常用键盘打字也不会损坏到PCB,
所以该缩水的全缩水的,只有开关是没有缩水的,

nikefxf · 发表于 2016-3-11 18:40

sexmo 发表于 2012-1-12 14:28
开关pin多，固然可以使开关更加牢固，但是只能在水平方向上。在垂直方向上的压力，是直接由电路板自身承担 ...

长知识了，对原厂键盘一直没好感，就那个6.0稍好点。不过好像问题也很多

nikefxf · 发表于 2016-3-11 18:40

sexmo 发表于 2012-1-12 14:28
开关pin多，固然可以使开关更加牢固，但是只能在水平方向上。在垂直方向上的压力，是直接由电路板自身承担 ...

长知识了，对原厂键盘一直没好感，就那个6.0稍好点。不过好像问题也很多

asin_huang · 发表于 2016-3-11 19:36
