鼠标内部芯片杂谈，普及水平，高手可无视

曾经的金环蛇

今天见到一个哥们在论坛里发的山寨G1版激光鼠标，借此机会想回顾一下以前学习的知识，也给出入此道的朋友稍作普及。（不要告诉我我是最应该被普及的对象;mm21; ）
    首先说下光电鼠标的大概原理和构成：光学感应器、光学透镜、发光二极管、接口微处理器、轻触式按键、滚轮、连线、PS/2或USB接口、外壳等。如果有漏掉的请版主给补上，射射。
    然后我们上图来解说每个部件
    首先以今天我们那个哥们的山寨激光鼠来说事（哥们不会怪我吧？）
    先解释一个问题，由于安捷伦的半导体事业部被安华高收购，所以虽然我们还叫芯片为安捷伦(agilent)，但是所有的资料上都标记的是安华高（avago)，所以在说芯片的时候我叫它安捷伦，其他时候叫安华高

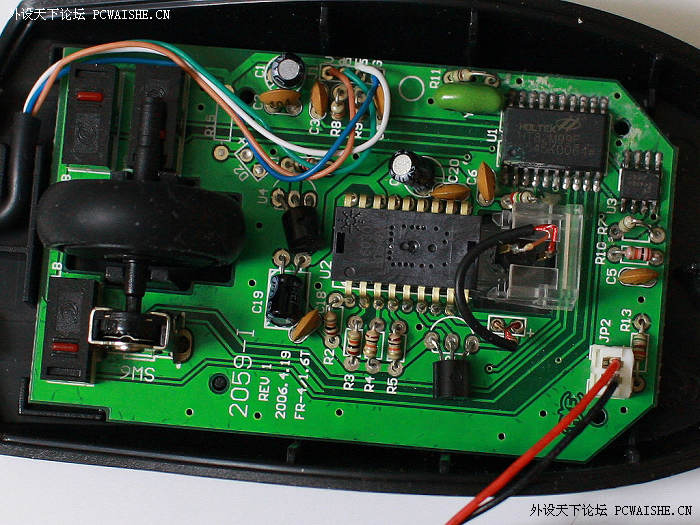

图中最中间那个，带有安捷伦雪花标志的，大家都知道是传感芯片，这个是激光传感的。传感芯片后面那个黑色的小管是发射激光的，如果是光电鼠标就是个LED，它都被固定在一个架子上，架子英文叫做CLIP。;mm17
上面稍微大点的写着HOLTEK的那个，是主控芯片；最小的那个芯片是闪存。一般光学鼠标是32K的。以及其他小元件若干，电路板上C开头的电容，R开头的是电阻 :mm4:
以下说明以光电的为例，方便点，激光同理
光电传感芯片：负责接受LED发出的返回光线，并转变为电信号（可能是电流信号也可能是电压信号，电压信号受干扰小，我查阅了安华高的技术文档，上面并没有写明是电流信号还是电压信号，但根本本人做机电维护的经验来判断是电流信号，当然，我仅仅是凭经验判断而已，不敢肯定正确）
主控芯片：负责桥接各个功能单元，并控制I/O。其实就是一个单片机。如果有可编程的鼠标，那么主控芯片里还有一个8-16k大小的存储器用来储存程序。
做主控芯片的厂家很多，赛普拉斯、飞思卡尔这些大牌不用说，其他还有欧美的吉尼西斯、埃派克松，韩国三星，台湾东贝、义隆、普泰、凌阳等。凌阳多说两句，这个厂以前给日本的游戏机厂做MCU，后来还曾经和长虹合作开发家用游戏机，后来不了了之……
传感芯片下面那个白色的东西是光学透镜组，光学透镜组件由一个棱光镜和一个圆形透镜组成。其中，棱光镜负责将发光二极管发出的光线传送至鼠标的底部，并予以照亮。 这个东西其实就相当于照相机的镜头来的，照相机大家都玩过吧？一个道理
发光元件：LED，就是发个光供芯片处理后来定位的，其他没了。
其实光传感芯片、光学透镜组、LED、架子这四样东西称作为一个Bundle，就是一包、一组或者一捆的意思。

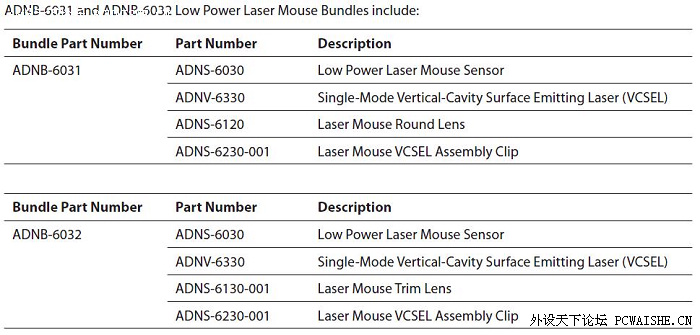

楼上这套看不到光学镜头，如果也是安捷伦的话，那么这套东西属于安捷伦的ADNB6031或ADNB6032，这两套Bundle的核心区别在于镜头组的形状，一个是Round lens，一个是Trim lens，就是说镜头是条形还是圆形。
这个图是安华高技术资料里的。对于以上说的问题表达的比较清楚，一个圆形镜头，一个条形镜头。

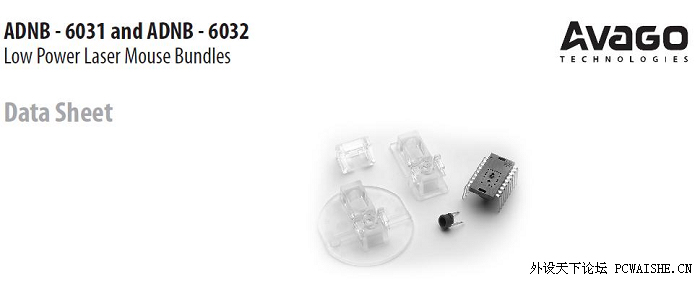

这个是Bundle的情况

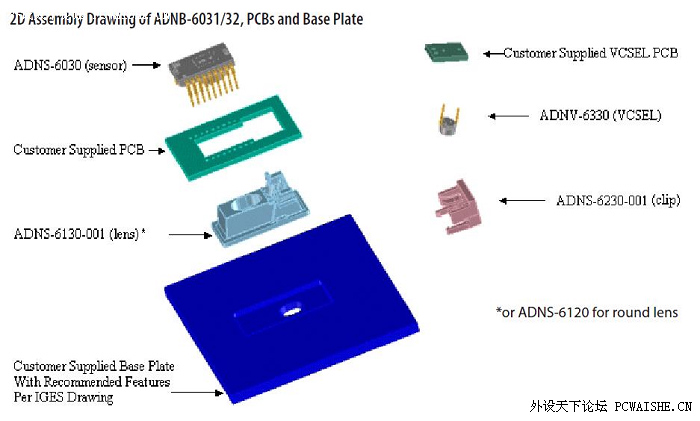

这个是安装结构图



主控芯片不属于bundle的范围
技术资料里说明ADNB 603X的主控芯片为CYPRESSCY7C63743，也就是说品牌是赛普拉斯，不是这个朋友鼠标上安装的那个牌子
去医院看下眼睛，一会回来。
————————————————————————————————————
————————————————————————————————————
回来了，开了点药，总是觉得那些穿着护士服的年轻女孩很优雅很好看~

接下来以G1为例再说明下
图片是ZOL上的，我如果拆机的话，只有那些杂牌鼠标拆，里面都是些凌阳、东贝之类的芯片，对坛子里的朋友来说不具备参考价值

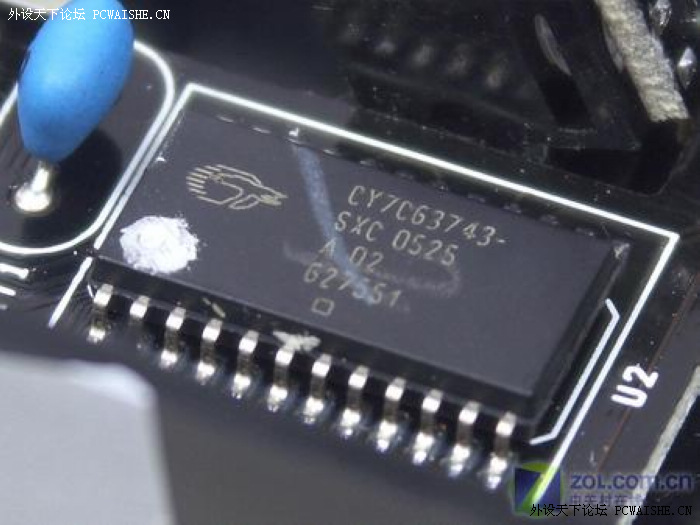

刚提到赛普拉斯，那么就首先上个赛普拉斯的主控芯片，型号都是以CY开头（cypress)

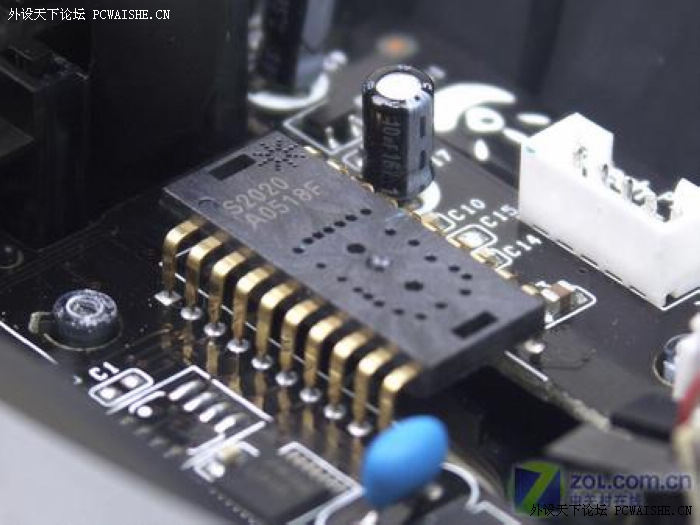

然后是S2020的传感芯片


关于这个芯片的资料我没有找到，隐约记得drocee那里好象有

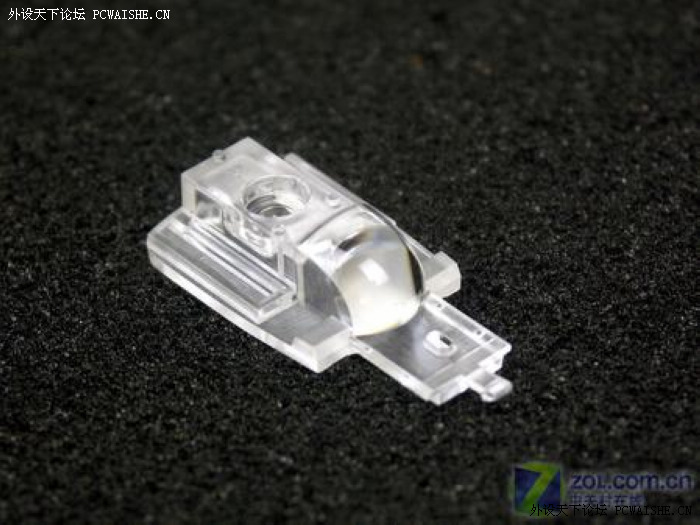

这个是棱镜


关于棱镜我多说两句，凡是安捷伦做的棱镜，上面都打有一个小的雪花标，RAZER的全都是这样，但是罗技鼠标的棱镜我见到的全都是打着罗技的标志，不知道这个棱镜是不是安捷伦代工的~

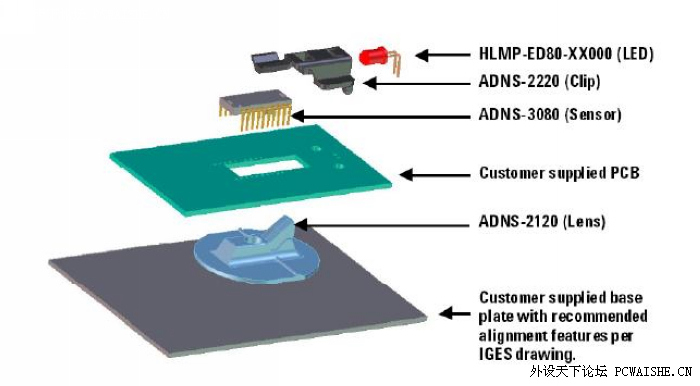

最后上一套安华高的技术资料图，是光电bundle的，大家可以注意看下和激光的有明显不同
这里上的是ANBS 3080系列，就是金环那个系列（金环是S3088）

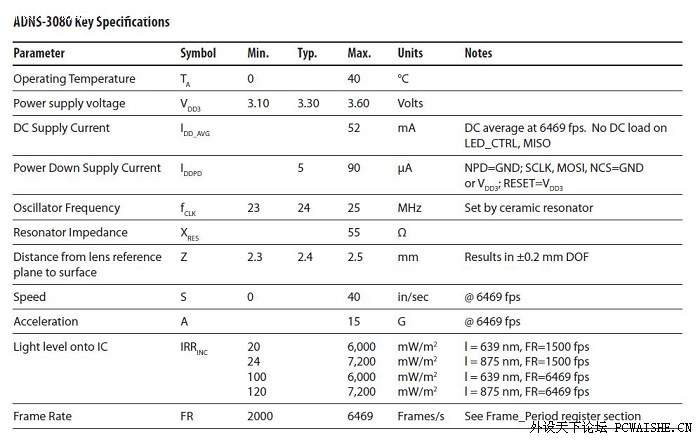

这个是技术指标表，所有安华高芯片的资料里都有对应这个一个表解释芯片的技术指标
内容简单明了，不认识的单词可以查字典




膜拜下安捷伦，没有安捷伦，就没有我们手中这些利器~
也许有人说，没有安捷伦，一定会有其他厂家来制作这些东西，是的，我也承认这些东西是一定会有，但是既然历史选择了安捷伦来为我们提供这些优秀的产品，我们应该为安捷伦给我们带来的美好 生活喝彩~
有兴趣的朋友可以去百度百科里查下安捷伦公司，很牛逼，硅谷出来的也是。
大概就说这么多，希望能对坛子里的一些朋友有所帮助，安华高的资料drocee有不少，我也有一些，另外安华高的网站上也有，大家有兴趣可以看看，只是全英文的，不太方便阅读。
本人水平很有限，如果有表达欠妥当的地方，还请高手联系版主改正~

[ 本帖最后由 曾经的金环蛇 于 2009-2-19 16:32 编辑 ]

qqqiang

好复杂 ···

aimos

赞一个 学习到了

NetEasy

是很复杂~膜拜强大的LZ:mm35:

zyme

安捷伦的数据采集都拿出来了。:mm4:

wengezi

哇 好多数据

曾经的金环蛇

莫非是我文字表达能力太差了……

wengezi

总的来说我看图片比较多:mm40:  字看了几段就没看啦- -好多这些资料 囧

zyme

3.3V的工作电压，52mA的DC supply ，在6469fps下的速度是40in/sec，在6469fps下的加速度是15g。
