微软Reclusa键盘拆解图赏

蜉蝣

今天下午在家，把刚沏好的一杯茶全扣在Reclusa上了，为了不使里面的电路板被腐蚀，急忙拆解清理

结果打开一看，出乎我的预料的是做工那是相当的NICE，比Logitech的G15有过而无不及


顺手拍了几张照片，先上图吧

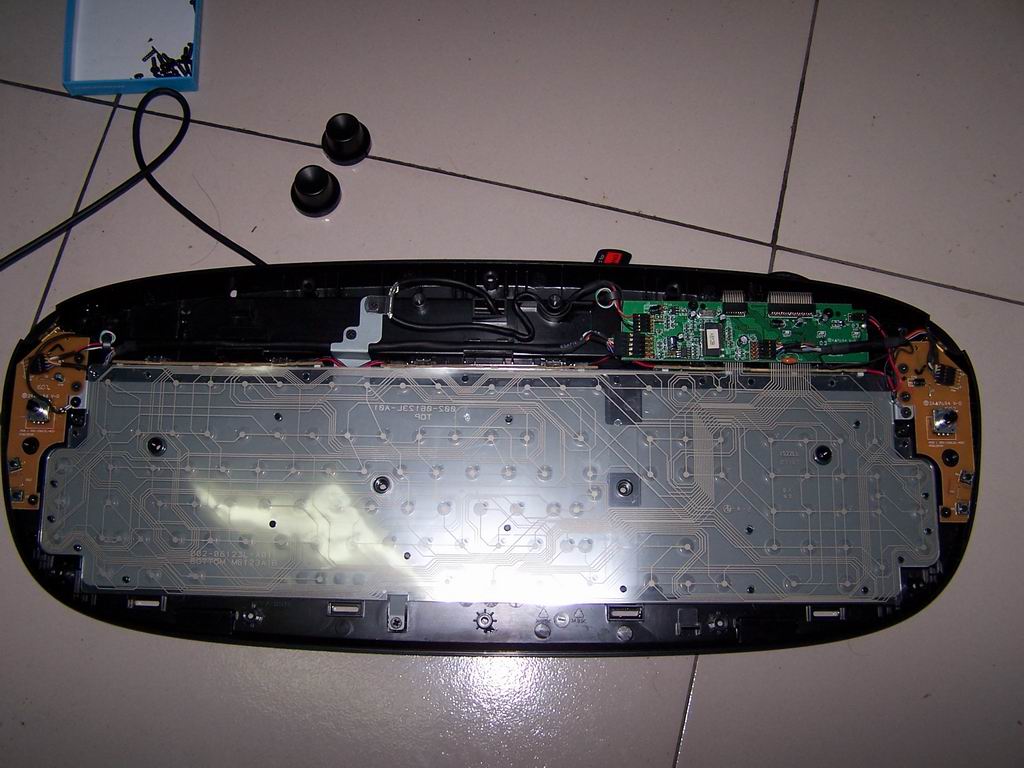

1、拆开的键盘全貌

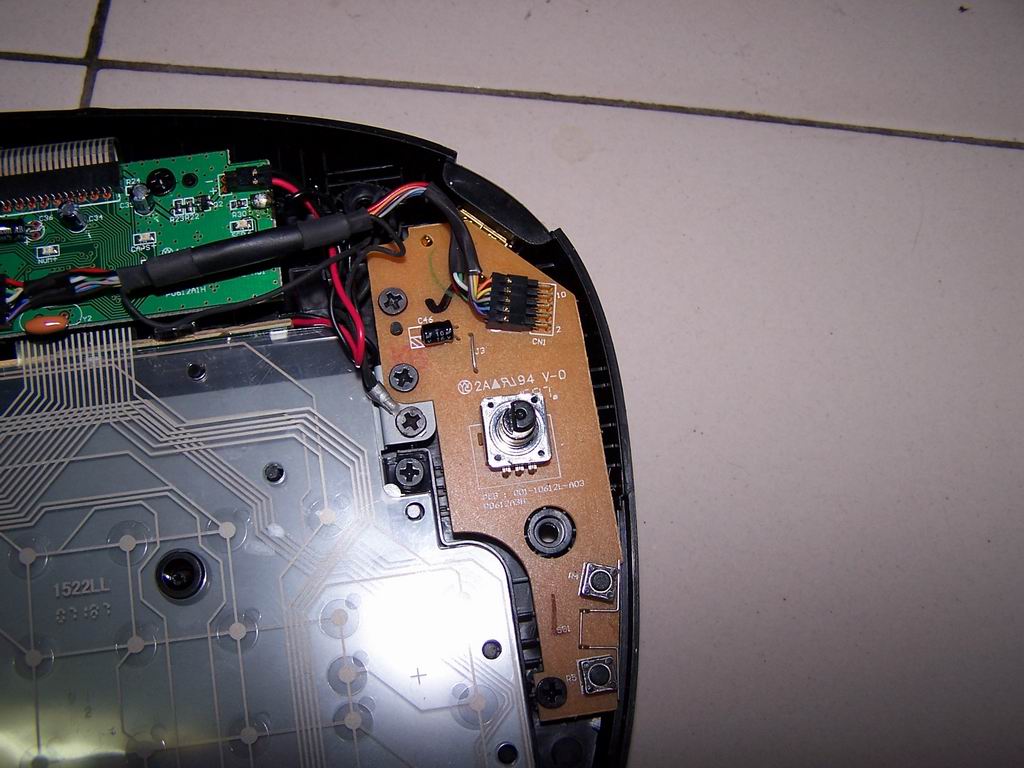

2、键盘右侧的音量旋钮（无级电位器）和多媒体按键微动开关，手感不错的说，有明显的刻度感，USB Hub的做工很精致


3、主芯片

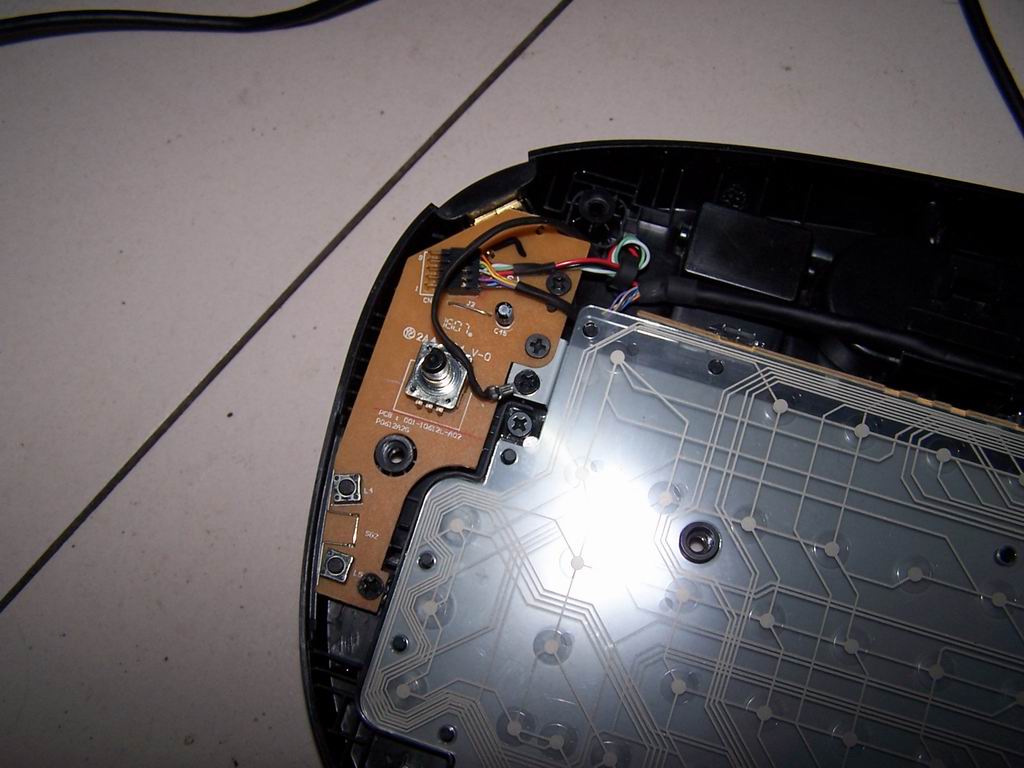

4、左侧的多功能旋钮和多媒体按键微动

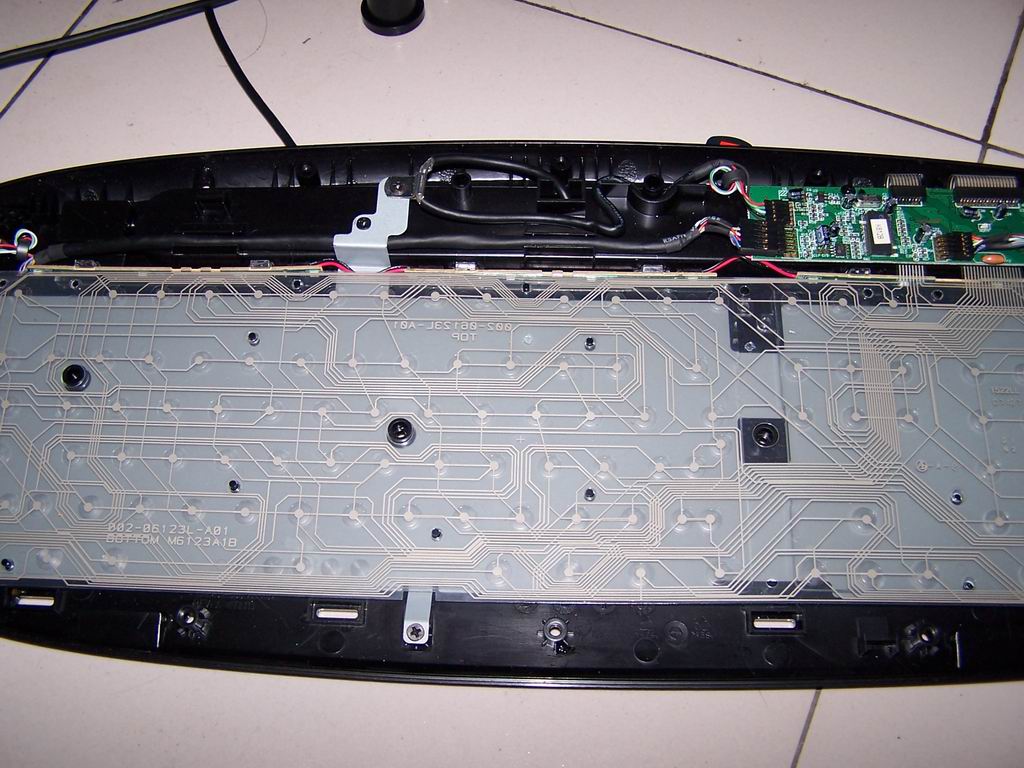

5、薄膜电路板部分

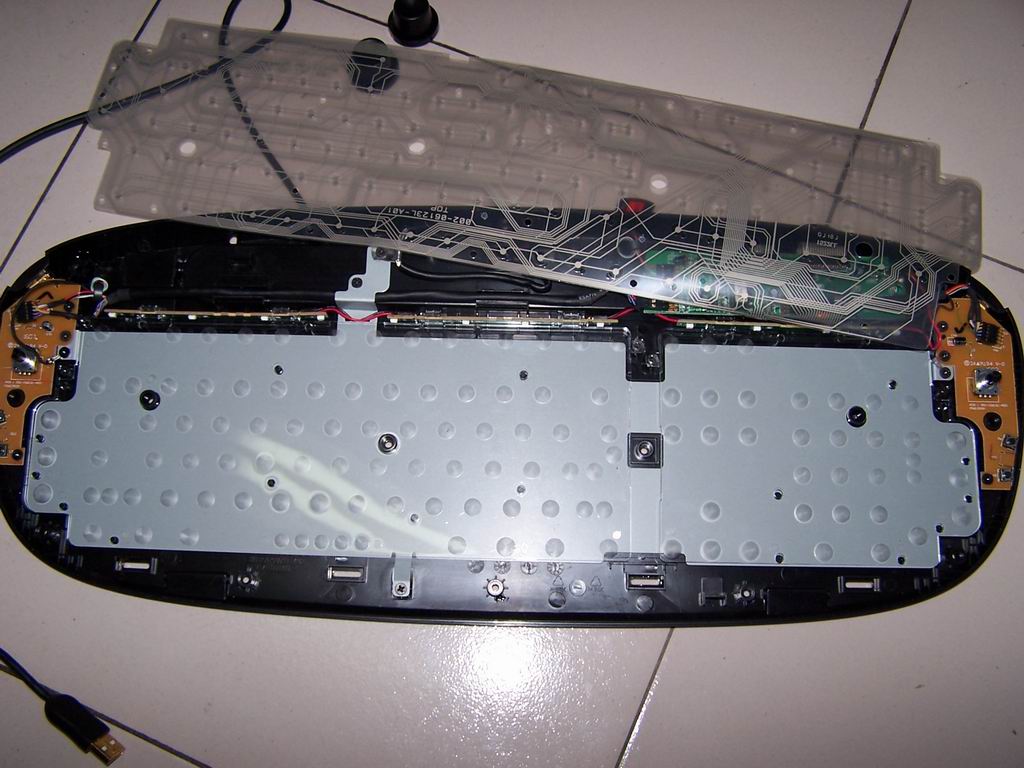

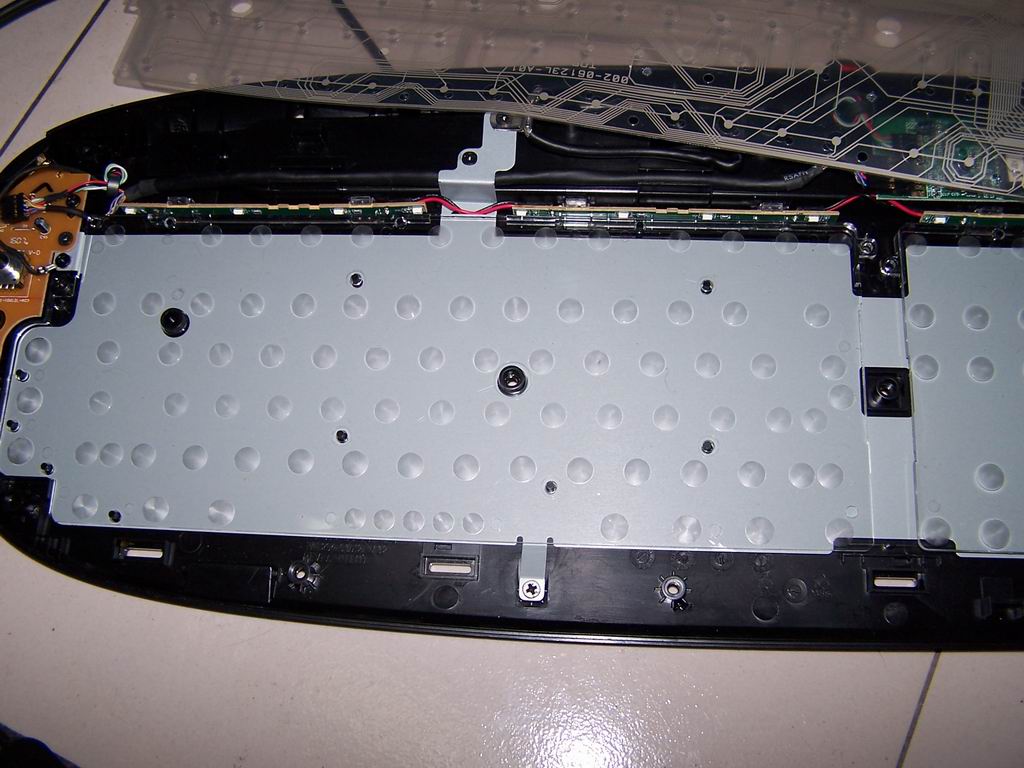

6、拆掉薄膜电路板，下面是两块透明的压克力板（有机玻璃板？），每个按键下边都有一个磨砂的小圆



7、箭头指向的小白方块就是发蓝光的LED

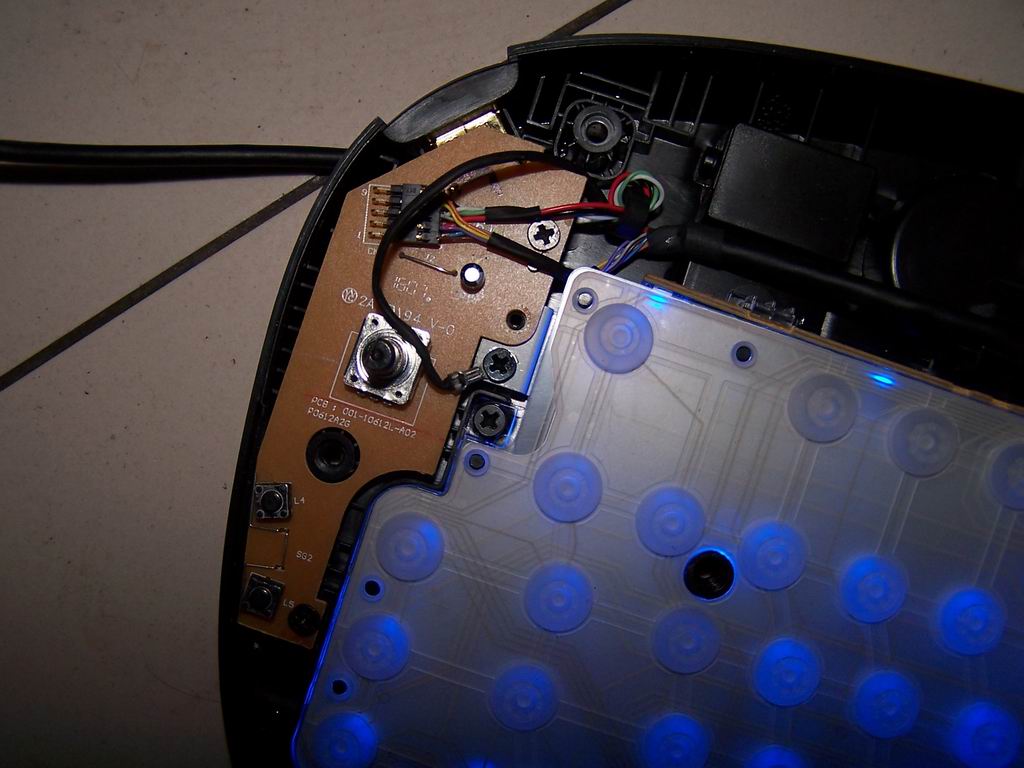

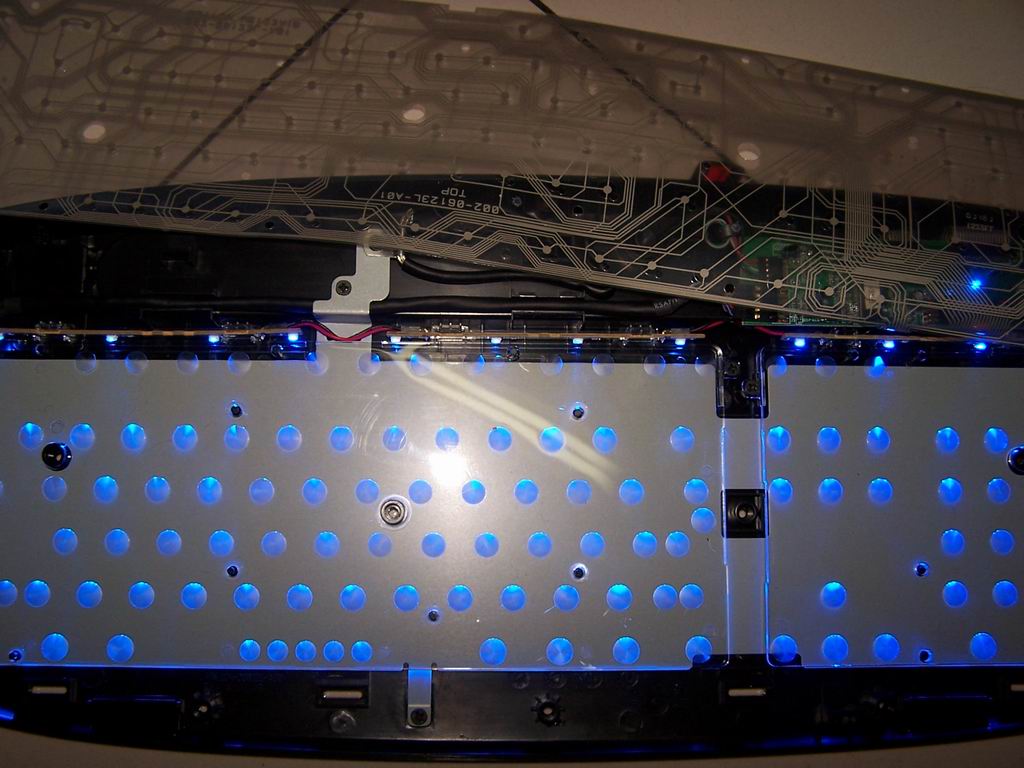

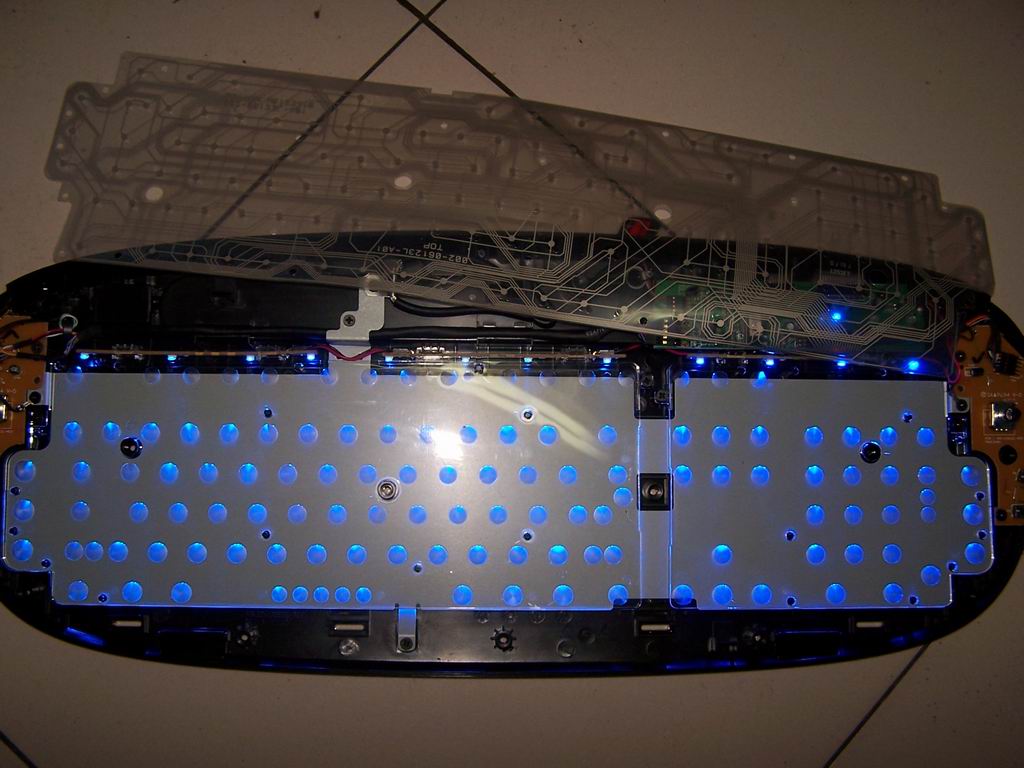

8、键盘通电LED发光：

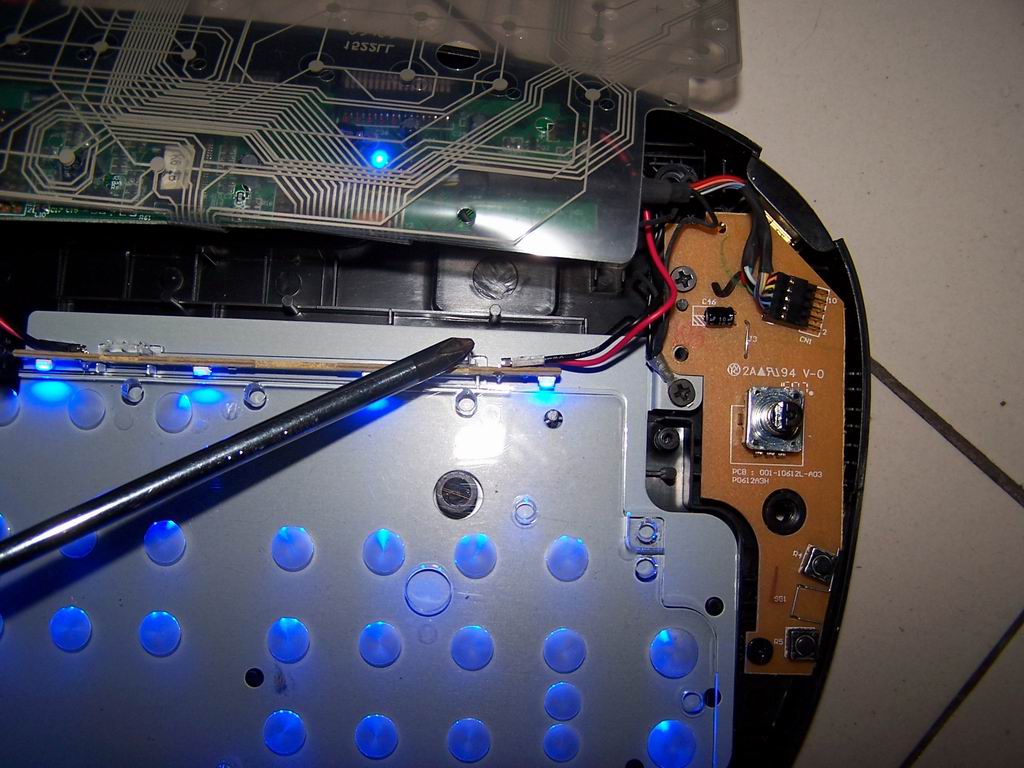

9、螺丝刀指向部分就是发光管的电源插头


10、此键盘采用了多点接地以减少键盘各部分之间的电位差，一共是三点，这在键盘中还是不多见的，至少我是第一次见3点接地的

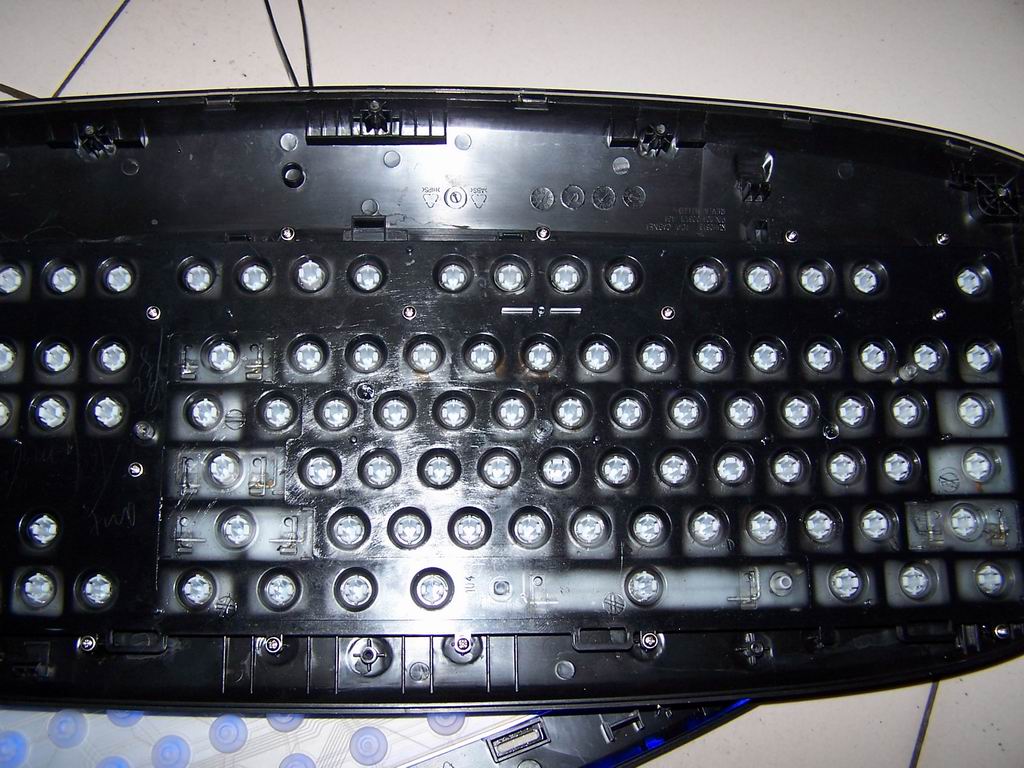

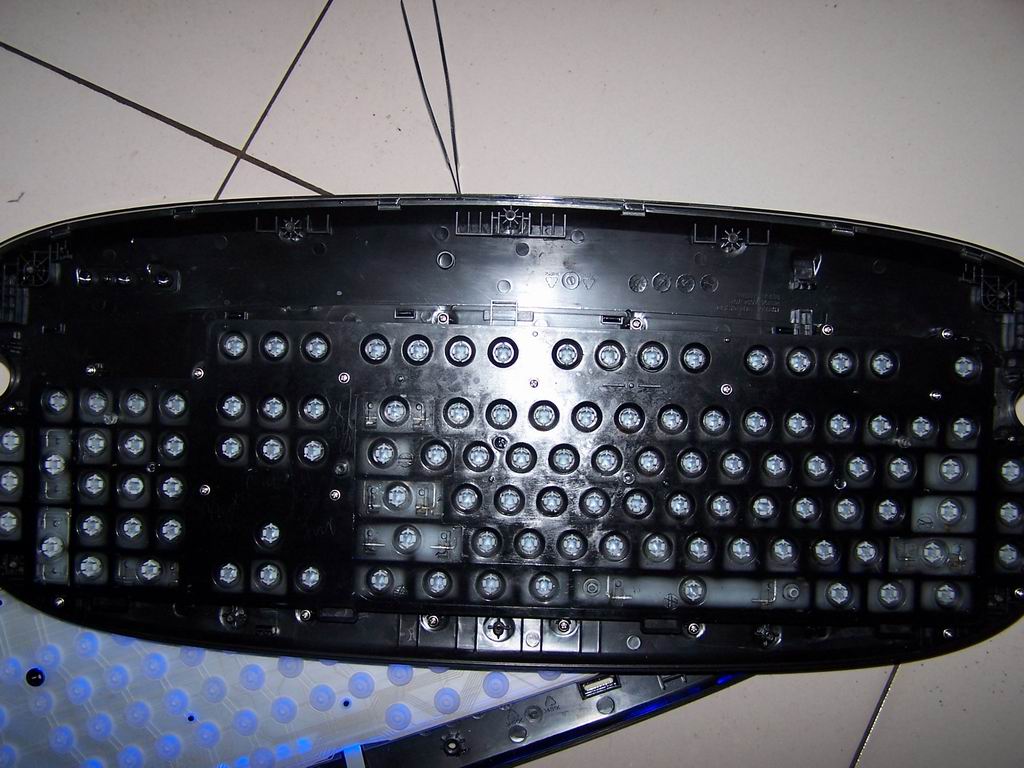

11、键盘上盖



键盘最下面的钢板至少有1.5kg重，键盘上下盖共用了16颗4mm的螺丝固定

在以前拆解过的薄膜键盘里，要数G15的做工是最精致的了，这次拆解了Reclusa，内部做工更强于G15


先到这里吧，一会儿想起来再补充

日番谷里都是狼

技术贴，必须顶。:mm26:

rosicky311

汗一个~这键盘群光代工的把？
看里面还凑合 不过键帽和背光关闭不了还是被很多人诟病~
话说大叔怎么用这键盘了？

蜉蝣

有颗固定螺丝在键盘底标的下面，要拆开键盘必须要扣开底标，键盘没质保了  ：bu：

stopyin

好贴  顶起来 :mm40:

红发78

背光不能关这个设计不好。。


这键盘偏软还是硬？大叔。

NetEasy

毒蜘蛛持有者;nn15;

话说被我虐待满4个月了~也没打油掉字掉漆啊:mm53:

ZigZag[HS]

看着是不错~

蜉蝣

原帖由 红发78 于 2009-2-7 18:51 发表
背光不能关这个设计不好。。


这键盘偏软还是硬？大叔。

键程中等稍短，手感适中，是我比较喜欢的键盘之一，呵呵

蜉蝣

原帖由 rosicky311 于 2009-2-7 18:40 发表
汗一个~这键盘群光代工的把？
看里面还凑合 不过键帽和背光关闭不了还是被很多人诟病~
话说大叔怎么用这键盘了？

没错，群光代工的东西
