微软Explorer越野BueTrack蓝影迷你鼠标拆解

z153842193

我们通过目前所拥有的技术资料比较难了解这神秘的BlueTrack，那么BlueTrack到底是什么呢？眼见为实，我们把它全部解剖开来，让大家一探究竟！
       通过拆解来观察鼠标的质量是再好不过的方法了！来动手吧~当然首先要准备一些工具，包括十字螺丝刀、一字螺丝刀、梅花螺丝刀、美工刀等……最后拆解完毕后，还需要一点胶水，哈哈

这就是我们的目标了——BlueTrack Mini鼠标

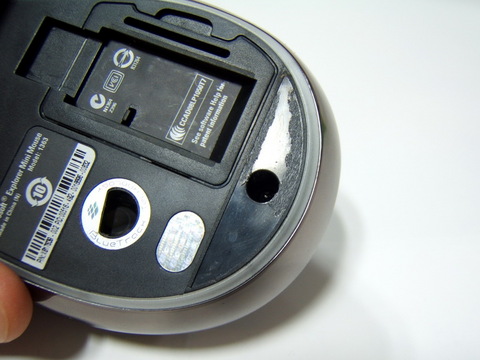

首先要先将鼠标背面的垫脚（鼠标底部的）拆开，垫脚是双面胶固定在鼠标，比较容易拆下。

然后就是整个鼠标的最后关卡——一颗螺钉

这颗螺钉为梅花口螺钉。

拆下螺钉后，将鼠标上盖部分向上提起便可将上下两部分分离。

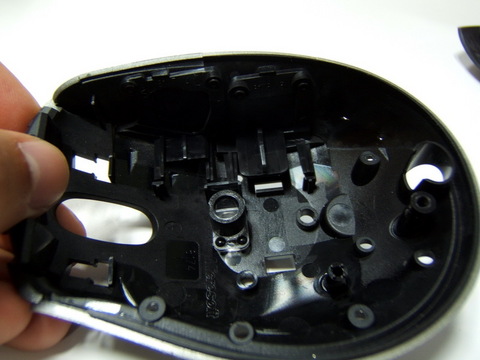

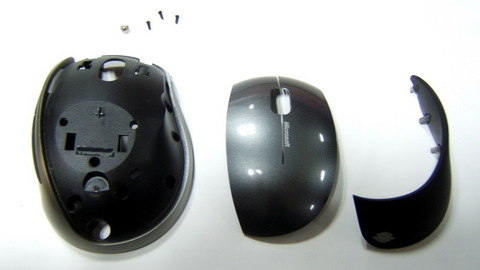

上盖可以由一个整体拆开为三部分，分别用4颗洛东固定

上盖的中心部位，由一个透镜，这是鼠标电量显示LED的透镜。

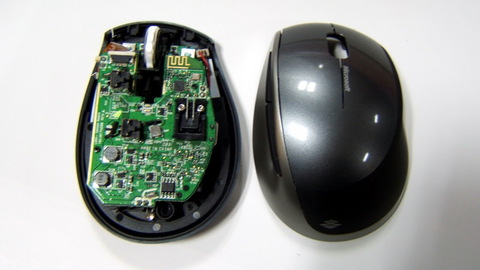

这就是鼠标的内部全部“裸照”了。

说不上失望，不过这微动开关真的不是大家最喜爱

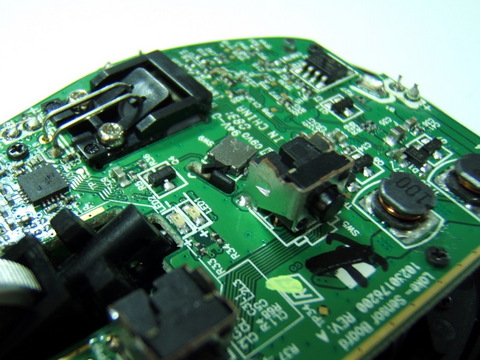

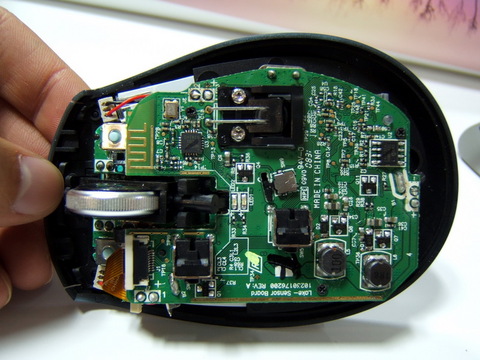

鼠标PCB侧面观。我们能看到测键微动、发光光源、滚轮……别急，稍后它们会被一一介绍的！

图片中心部位我们看到一块黑色的区域，那个就是鼠标的核心位置，光源部分，不过它暂时被封住

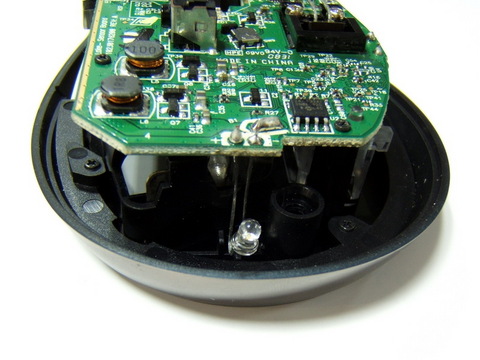

这是鼠标尾部的LED灯，为蓝色，当我们打开鼠标时看到鼠标尾部的BlueTrack蓝色Logo就是它制造的。

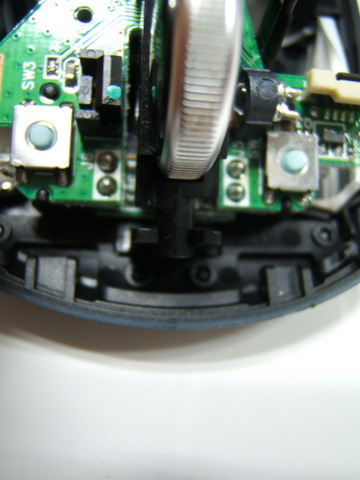

PCB上面这两颗侧向的微动开关，其实它们就是侧键（自定义键）的微动。大家不要看错，不是右面的那两棵电感啊。。



在测键微动和黑色的光源模块之间，还有一个微动开关，这个开关是鼠标的总电源开关。这个开关就连通在鼠标底部，当拿下鼠标底部卡住的收发器后，开关闭合，鼠标就开启啦。就是这个开关！



这个应该就是PCB基板编号了，对于一般用户没啥意义。



鼠标基板分为上下两层，上层与下层使用排线连接。

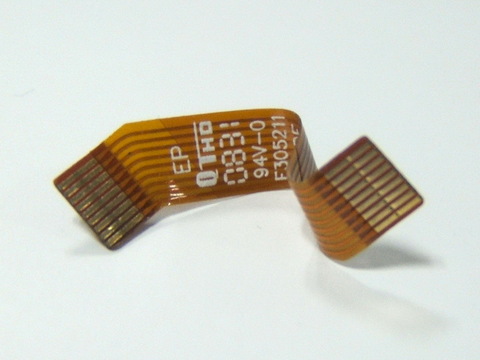

拆下的数据线。



拆下排线，以及3颗固定螺钉后，就可以将上层PCB拆下了。

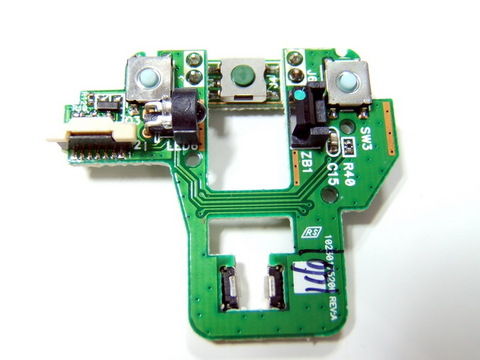

这是我们能看到鼠标的下层PCB板，鼠标的左右按键、鼠标滚轮、鼠标中键都是在这块PCB板上实现的。

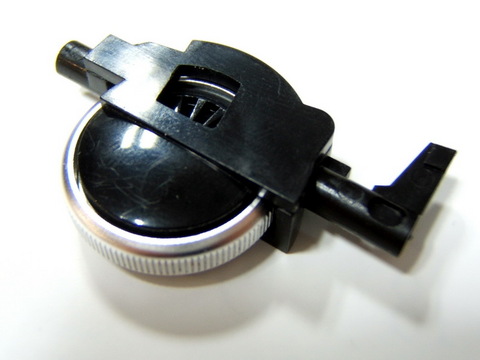

鼠标的四项滚轮设计非常巧妙，鼠标的滚轮固定轴心是一个圆柱体。



这个滚轮的横向滚动实现非常不错，这样器件的牢固度和耐用度应该都不错。



这就是拆下的下层PCB板。



这是横向滚动时所用的微动开关，非常小巧。



鼠标滚轮的光源发射和接受装置，这是早在机械鼠标时代就采用的技术。



鼠标中键，似乎没啥机关，暴力拆解！哈哈



其实并不暴力，用美工刀轻松敲开就可以了，他们之间是用胶水固定的。



滚轮与外壳分离。

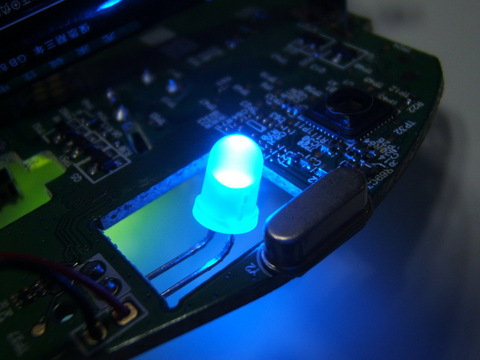

这就是鼠标底部发出蓝色光晕的LED了，LED被藏于UV材料内，我们就能看到蓝色的光带了。这个技术在Razer鼠标中较多运用。



这就是将其中的LED拿出厚看到的，透明的UV材质。



拆出的LED。

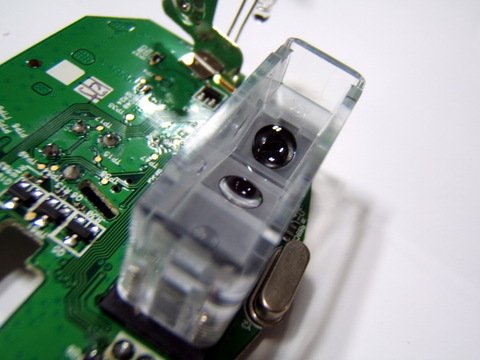

棱镜，下面就是最神秘的地方了，也是BlueTrack最核心的位置。旁边银色的为贴片晶振，是控制震荡频率的。



这里面应该包括LED光源，和CMOS感光元件。



我们看到这个棱镜非常高，体积也较大，与我们以前看到的光电鼠标的棱镜截然不同。 拆吧！



在拆下两颗固定于光源背面的螺钉后，棱镜就被分离开了。接下来我们就看到了BlueTrack核心了。



这个就是微软的专利产品BlueTrack核心了，芯片内应该包括CMOS感光单元和DSP计算单元。



这就是光源了，为蓝色的LED。



这颗编号为NRF 24L01的芯片为Mini的2.4GHz无线芯片。



这个面积较大的贴片暂不知其功效。

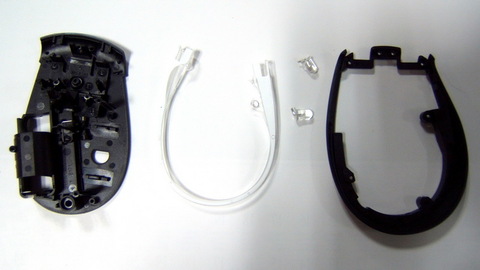

鼠标底壳，拆解后。可以被分解为，左侧的底部的基座和电池藏、中间的是UV光带及LED光源、右侧为中层（底面可以看到的镀铬层）。



最后就是全家福，大合影了。蓝影的每一个部分皆在其中！

  虽然本文不能为读者揭示什么，但是可以通过拆解来让大家更加直观的了解到蓝影迷你（Mini），以及让大家感到异常神秘的“BlueTrack”，此文就呈现至此。
