关于鼠标微动开关的引脚

蜉蝣

今天有水友问我欧姆龙微动开关的引脚极性问题，特开一帖做解答

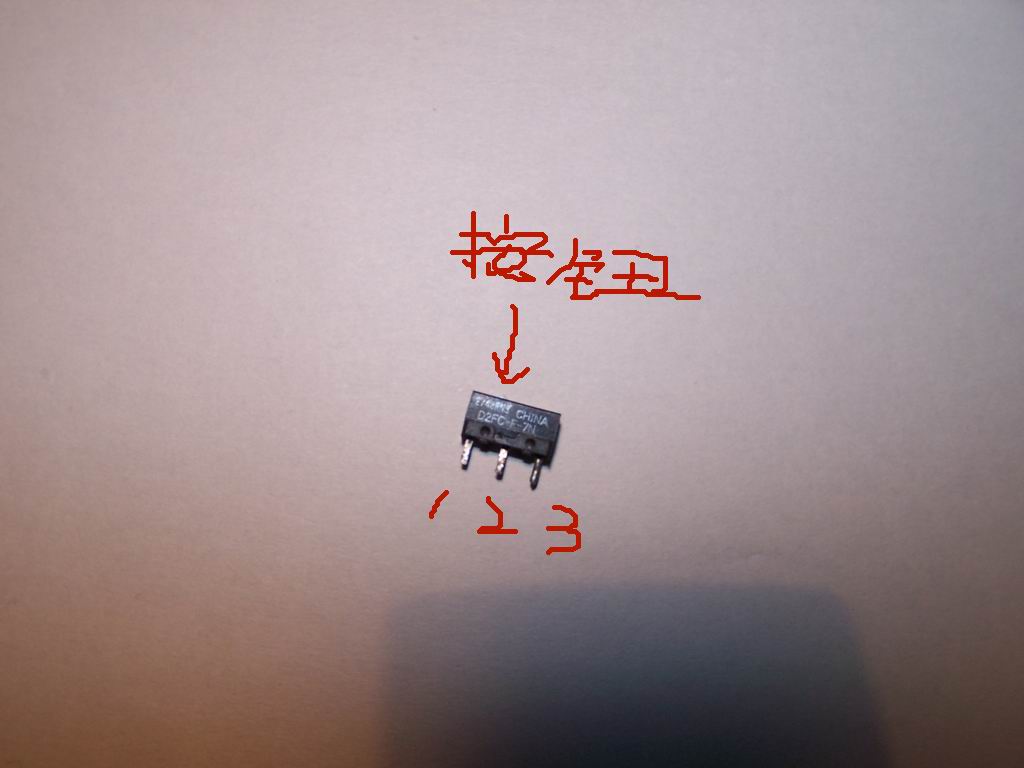

常见的鼠标3脚的微动开关，包括OMRON、ZOP、IC等等，一般来说有一脚是闲置的，以欧姆龙开关为例见下图，我的DC微距不行，大家凑合看吧：xiq：




从左到右为1、2、3引脚，微动开关的按钮在1和2脚之间。在常态下，1、2与2、3之间为常开、1、3之间为常闭；

但按动开关后，引脚1、2为常闭、2、3与1、3为常开（常闭、常开为电工术语，初中学过物理的都应该能理解，就是电路接通、断开的意思）

所以，开关的第三脚是闲置的，可以去掉


我给IE4.0、WMO的2脚松下微动换成欧姆龙微动，去掉的那一根引脚就是上图中的3脚，在我拆过的鼠标里，大多数的3脚微动开关中的一脚是没用的，有的鼠标甚至都没焊接它

本来想把IE4更换微动的过程写成帖子发上来的，照片当时已经都拍了，可以最近实在是懒，不想动了：fengzui：



在采用2脚微动开关的鼠标里，WMO是最好换的，因为里面的空间很大，就是壳子比较难打开，一不留神最后就得上502粘了；IE4和无线宝蓝鲨换起来比较麻烦，但也称不上难换；宝蓝鲨基本上换不成3脚的欧姆龙微动，空间太小了，最后我给换成2脚的欧姆龙微动了

等我有空再写更换微动的帖子吧

[ 本帖最后由 蜉蝣 于 2009-1-20 20:17 编辑 ]

蜉蝣

编辑位

PoWERoFF

引脚2 引脚1 引脚3..：xiq：
路过顶大叔..

twins5453

大叔的图中看出 第三只脚都黑了 果然是闲置状态。。。

hqqfx

技术帖``顶大叔``：xiq：

wsypf

好好学习天天向上;mm14; ;mm14; ;mm14; ;mm14; ，支持技术贴，强人好强，LZ小名叫小强？

红发78

看引脚3的颜色就不对。。闲置的都囧了。。：xiq：

wengezi

顶大叔：haoxisy：

zyme

顶混混:mm53:

yklrb999

好东西~
对于这个问题 之前我都有过疑问~
感谢大叔解惑！~：mq：
