罗技G1套装详细信息+拆解图，有兴趣的朋友进来看看（原创）。。。

yangjuncser

自从入了G9后我的G1也就光荣下岗了。。。不过虽然不用了，但还是很怀念，陪我度过了大学最“颓废”的大二和大三，经历了CS,WAR3,澄海3C还有一系列游戏的残酷考验，所以感情还是很深的。：m``11: G1是在2006年10月配电脑入的，在这2年半的时间里，一起配电脑的同学有几个鼠标单击变双击从而下岗，而我的G1则一直坚挺的挺到G9的到来:mm2: （当然，都是一起比较喜欢玩电脑的同学，鼠标经常用）。快过年了，准备把G1拿出来擦擦干净，让他在家里的电脑上继续工作。
    很多朋友都很喜欢G1，很多人也有G1，不过相信都是单鼠标的，也就是蓝色版本。像我这样用G1套装倒是不多。之前自己也有些疑问，套装里的G1鼠标的参数到底是怎么样的，芯片，微动是什么？？？网上资料也比较少，所以趁今天清理顺便拆开看看。

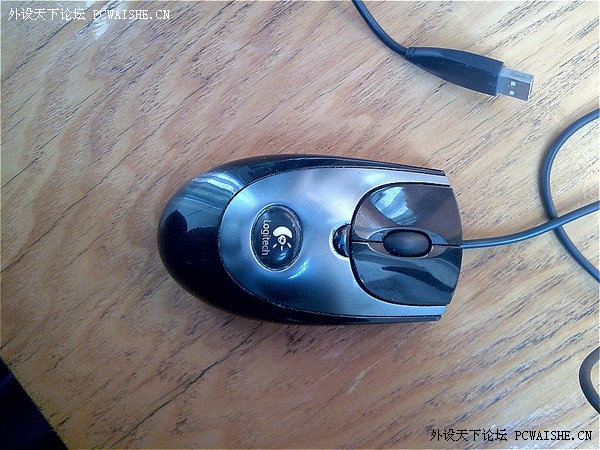

    罗技G1套装的鼠标是银色的，非磨砂设计，对于我这种汗手来说是非常不爽的，因为时间长了鼠标上都是汗水而且容易粘上赃物：fl： 。。。。。。至于键盘，重所周知——垃圾：haq： （我这个严重锁键：bu： ，所以换了8115），这里就不提了。至于现在的套装怎么样，我不清楚。建议朋友还是单买鼠标，不要买套装：fengzui：


打开鼠标（这里说一下，G1并不是很好打开，后部螺丝打开，然后轻轻抬起点，再往后拉。这里切忌用蛮力，因为前方是有2个小凹槽卡着的，蛮力容易弄断）安装回去的时候就顶回去。

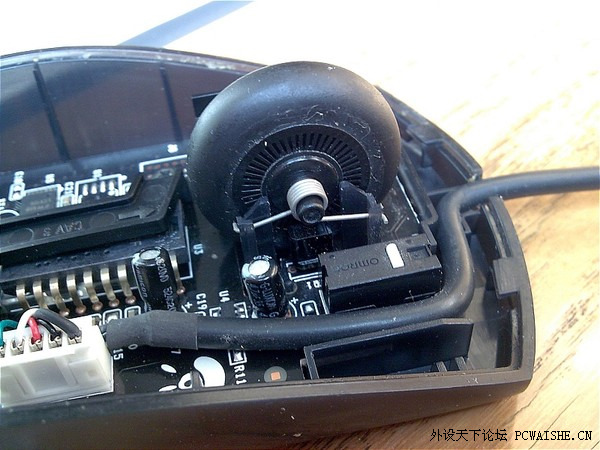

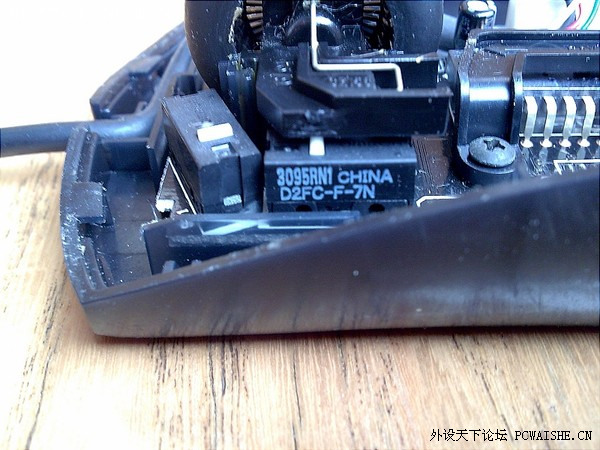

打开后第一眼，熟悉的D2FC-F-7N，好了，清楚微动了。

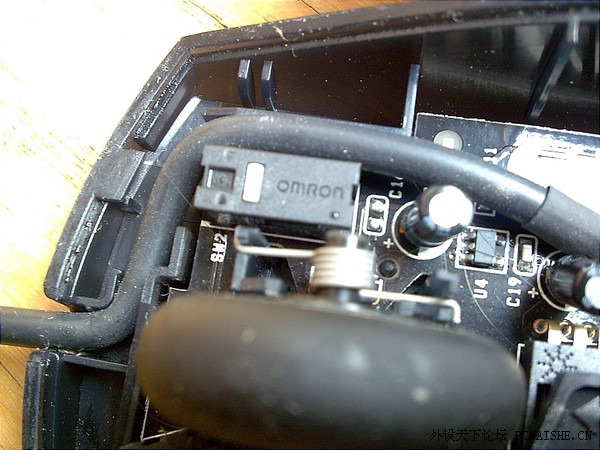

同样，右键的微动，也是欧姆龙的

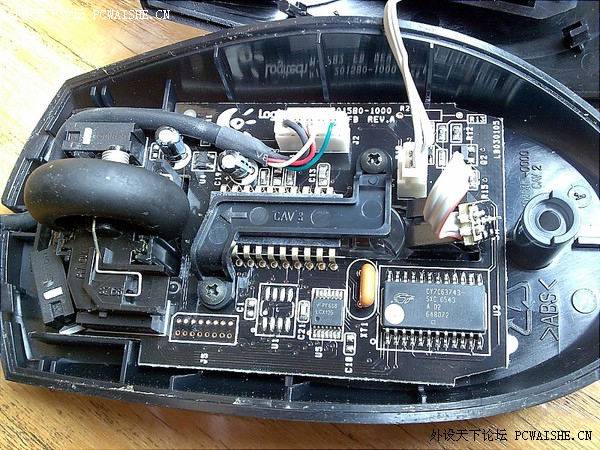

内部构造，简洁。。。

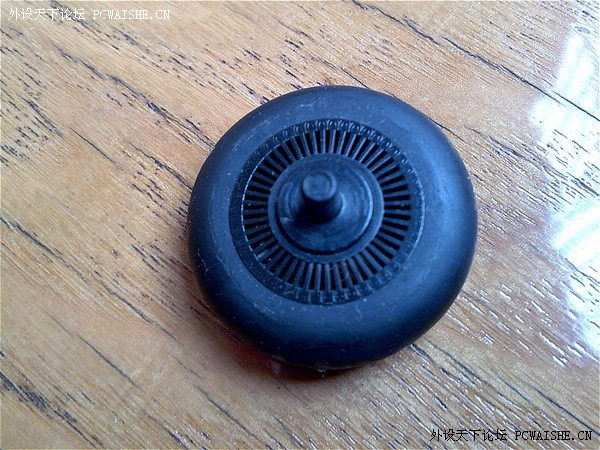

滚轮


好了，芯片组揭晓，安捷轮S2020光学处理芯片，图像处理能力580万像素/秒,分辨率为800DPI,最大加速度15g,扫描频率6500fps

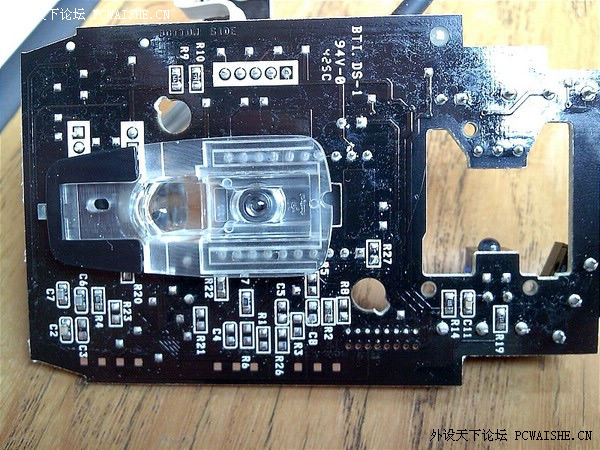

背面


继续拆


上盖

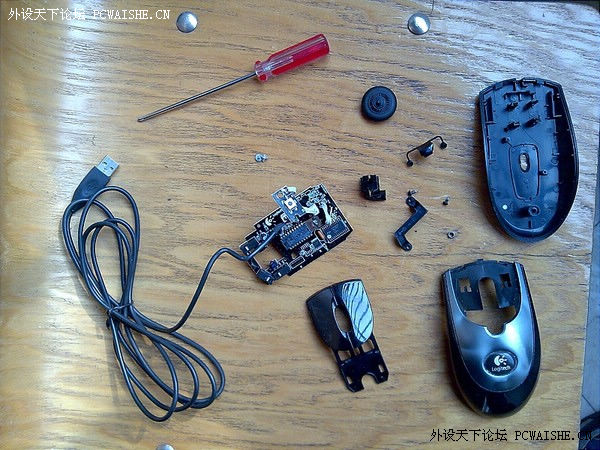

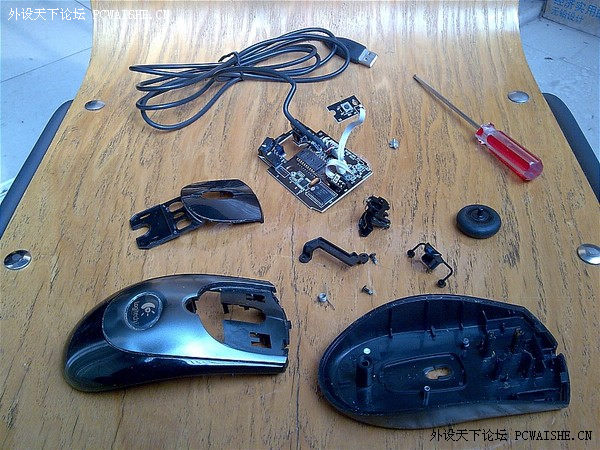

完全分解

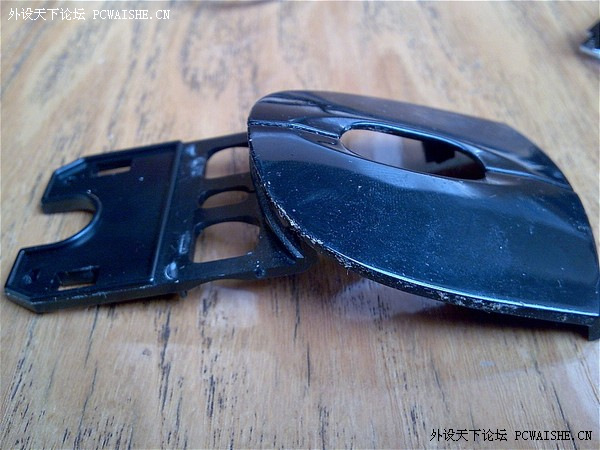

左右键，够脏吧。。。那可是2年辛苦游戏生涯的见证。

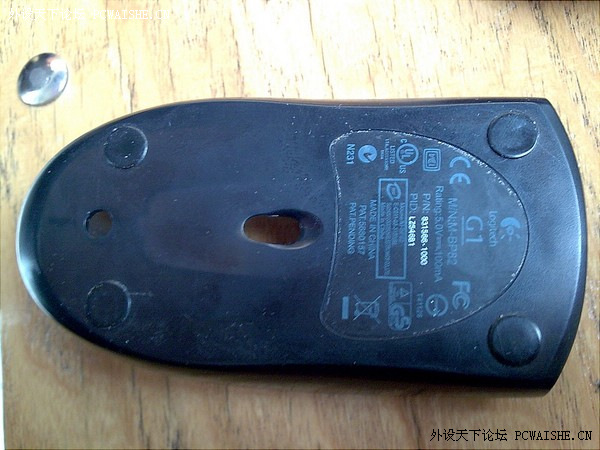

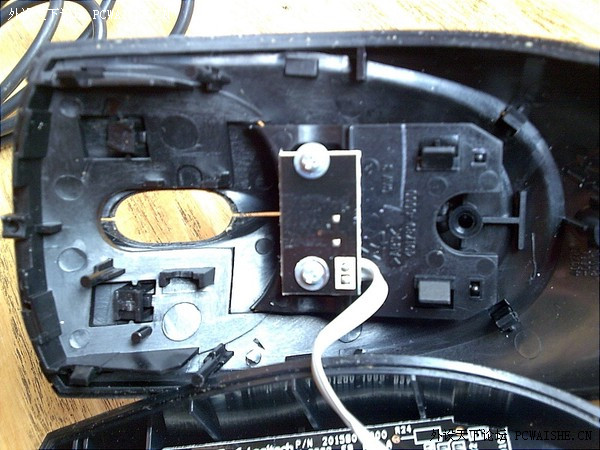

鼠标底部，贴了个贴脚

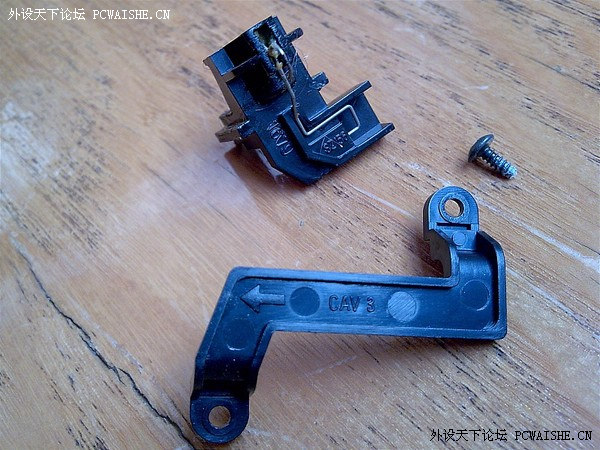

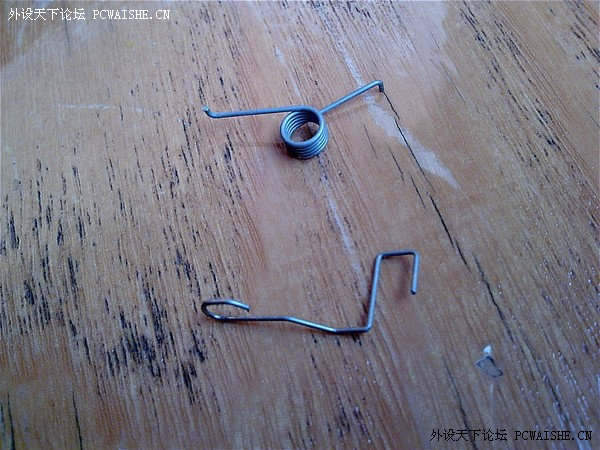

这2个东西要特别注意，安装回去的时候别漏了，上面的是给滚轮中键支撑的，没有他就没法按，下面那个是滚轮滚动的时候提供刻度感的，也不能少


扔在阳台上的套装盒子，2年了，也照个相：xiq：


       好了，现在清楚了，我的06年10月买的套装里的微动是欧姆龙的，不是ZIP的，同样的微动，G9明显感觉清脆，不知道为什么。。。：why：
这里想换微动的朋友可以看背面那张图，右上角反光处（左键）和右下角的微动（右键的3个脚很明显）焊点还是比较好辨认的，换的时候小心点就行。
仅以此文献给我的G1——简约而不简单

[ 本帖最后由 yangjuncser 于 2009-1-19 15:13 编辑 ]

yangjuncser

沙发，小红来加分。。。：xiq： ：xiq：

rosicky311

这套装我一大学同学结婚送了他一套 呵呵~键盘的事情也就那么回事 毕竟一分钱一分货
那键盘也就5 60的价格 差不多了~
关于G1 或者说罗技的鼠标 那天和朋友聊天说到G9的滚轮可以无阻尼设置
他说罗技的鼠标都可以 看过你的G1拆解 明白了~只要把那铁丝往旁边放就成阻尼了  嘎嘎

qqqiang

这鼠标都烂成这样了，漆都掉了，真是功臣了

yangjuncser

原帖由 rosicky311 于 2009-1-19 14:36 发表
这套装我一大学同学结婚送了他一套 呵呵~键盘的事情也就那么回事 毕竟一分钱一分货
那键盘也就5 60的价格 差不多了~
关于G1 或者说罗技的鼠标 那天和朋友聊天说到G9的滚轮可以无阻尼设置
他说罗技的鼠标都可以 看 ...

恩，其实很简单的，G9的那个按键就是调那小钢丝的。。。

独占猪肉

感觉套装里的和盒装的差别挺大的···
我喜欢盒装的

ZigZag[HS]

好贴~~~应该精华吧~~~

yangjuncser

原帖由 ZigZag[HS] 于 2009-1-19 15:16 发表
好贴~~~应该精华吧~~~

小红怎么还不来：xiq：
主要是图片——这次的图片比上次那个G9评测的图片好一点，当然，和你的还是没法比。手机到底是手机，不是佳能：bu：

shenhua266

呵呵，LZ套用了利郎商务男装的广告词，简约而不简单

thinkingj

盒子好脏。。。
