huwenjin · 发表于 2011-11-24 21:48

本帖最后由 huwenjin 于 2011-12-2 11:48 编辑

我是个程序员，偶而搞下硬件开发，总觉得别人设计的键盘不满足自己的胃口，我自己DIY了一把机械键盘，能发到这里显摆吗？全键盘键位可编程，可以从内核开始编程（后继设计专用驱动类V7那样，可以不用程序就定义键位）共设计69键，有点类似HHKB，但是比她要多了几个键盘。

怕冒犯了，不敢随便就发了，因为带的有自己的网站。呵呵
先发功能设计和键位图吧，这是一个月前设计的。全键位可自己指定—（目前已实现，但是是通过下载内核定义的方法，程序还没有完全写完）

硬件主控方案：单片机+USB接口芯片
这样的目的是让会单片机开发的朋友可以自己发挥，自己写主控程序。后期如果有朋友喜欢，需要的话，可以开发专用驱动，不需要下传内核就可以直接配置。

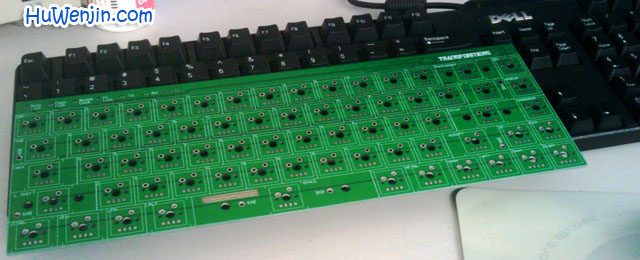

收到PCB时照的

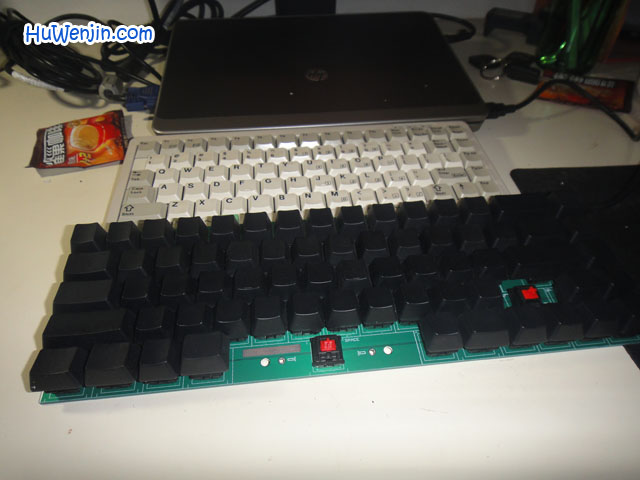

半成品图

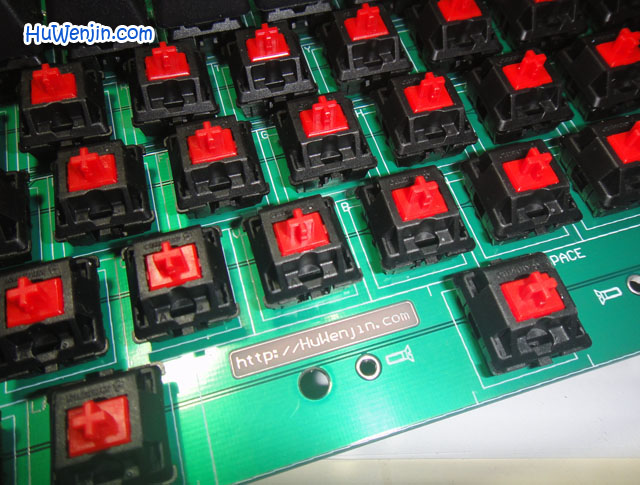

在网上淘的cherry的红轴，因为打字要多一些

还有好多详细的制作图，先去吃饭了，回头慢慢发

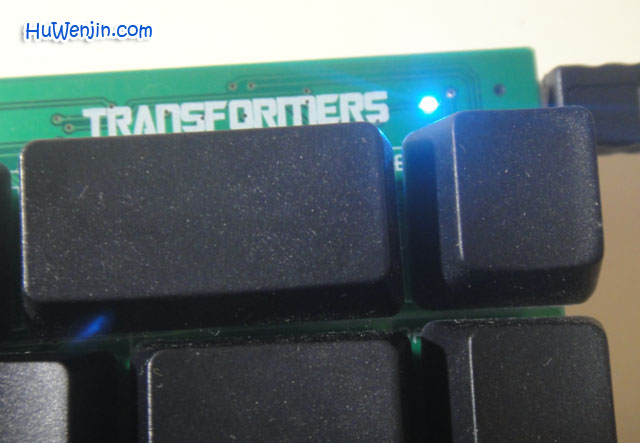

再来一些照片，在PCB上印了TRANSFORMERS，这个键盘也是可变形的

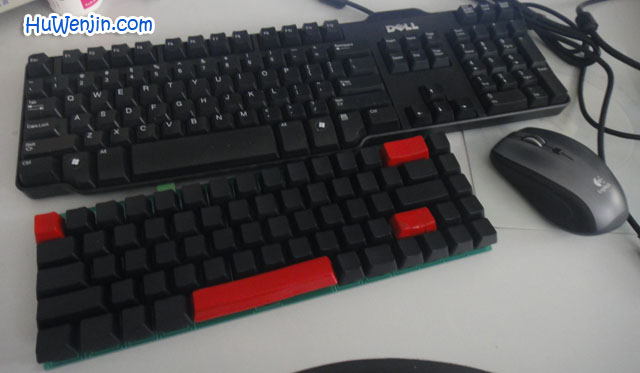

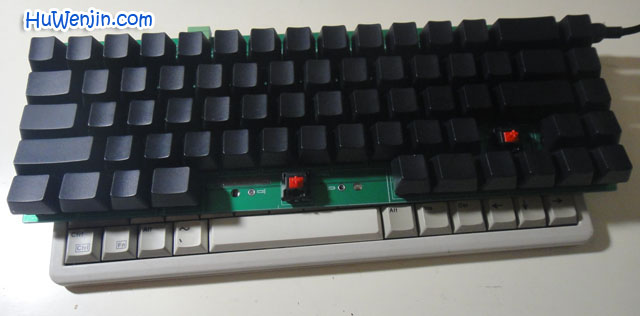

和4100的大小对比

空的两个键正在等第一次喷漆干，打磨制作中，这两个键长度不是标准的，不能直接买现成的，可惜

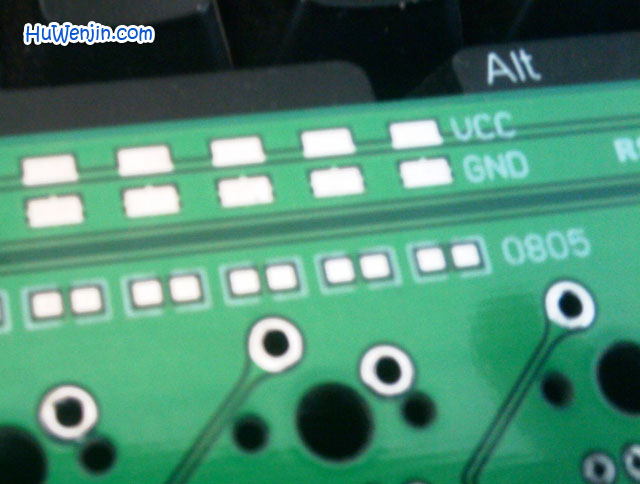

留的电源和电阻接口，可以再加灯

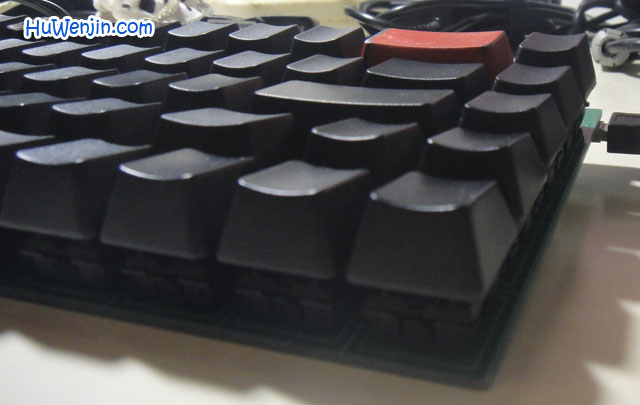

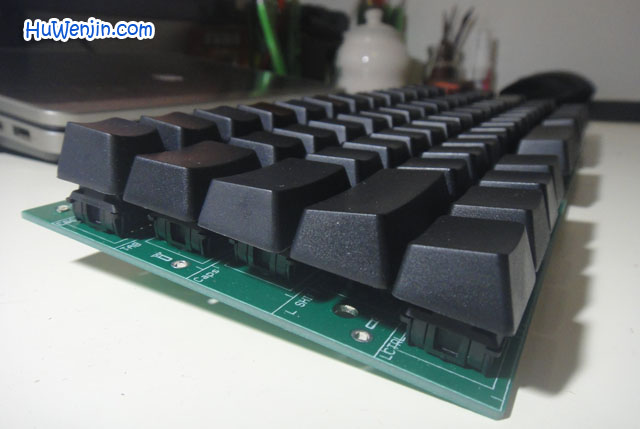

最后再来几张特写

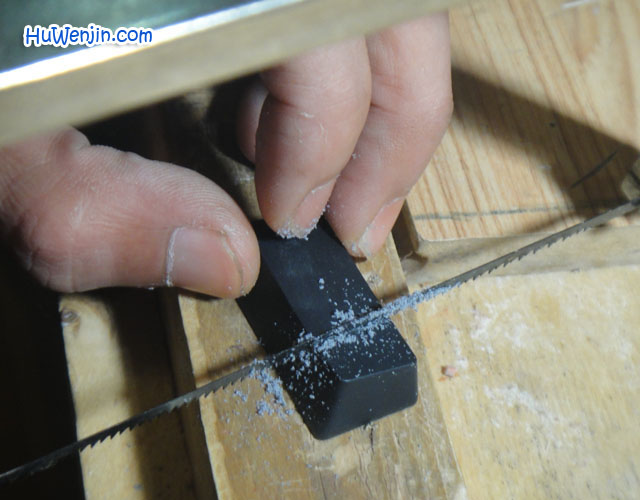

处理特殊长度的按键先把键锯开

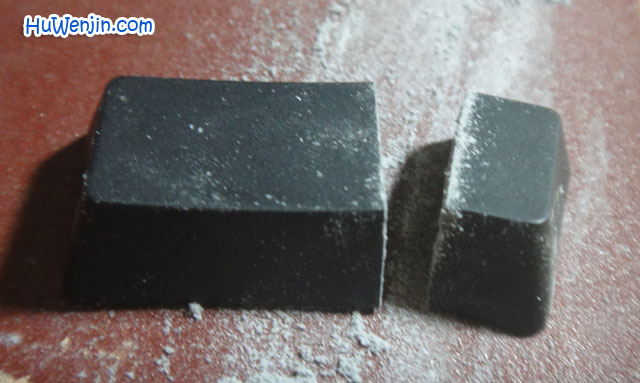

打磨到需要的长度

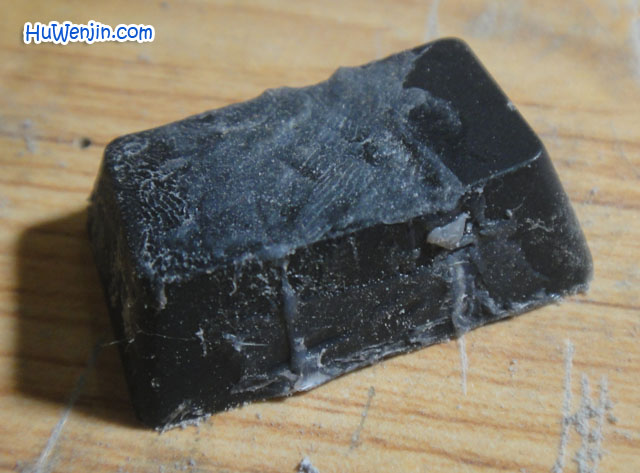

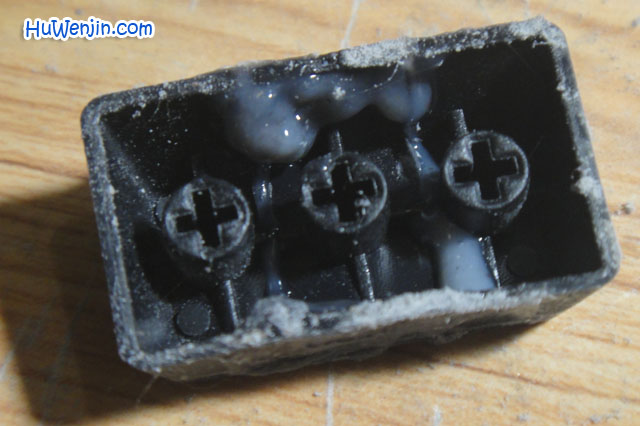

再用AB胶或哥俩好粘好

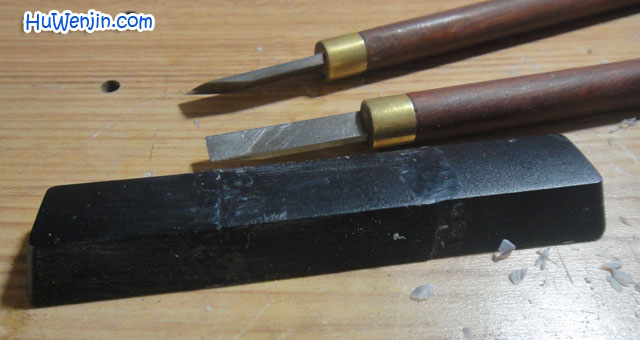

在快干时，用刀把表示简单找平一下

然后再用2000目的沙纸打磨。

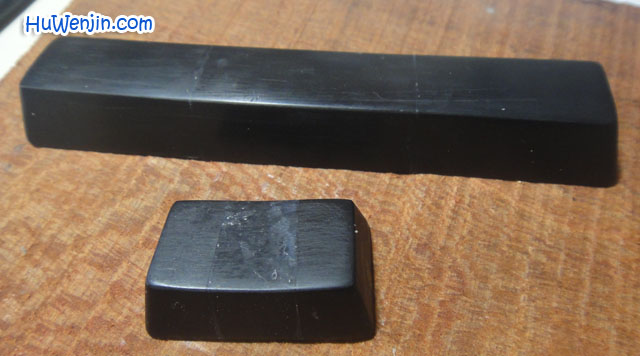

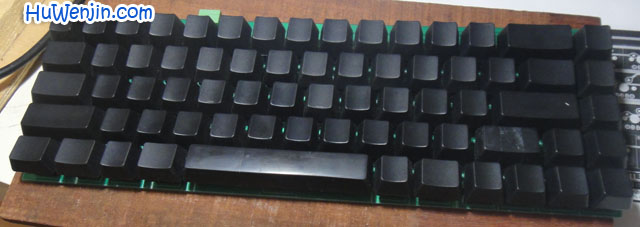

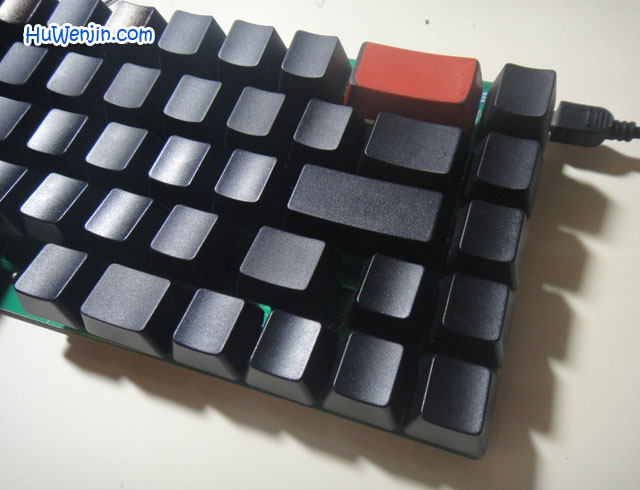

装上的效果，还是不错的，基本看不出来缝隙

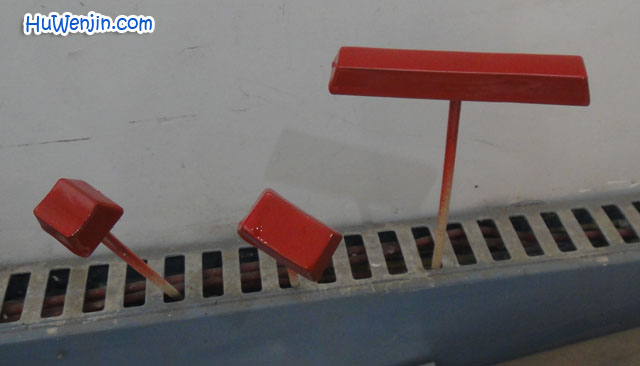

然后再喷上漆，再打磨就根本看不出来制作的痕迹了。

目前还有等干燥中~~~~
－－－－－－－－－－－－－－－－－－－－－－

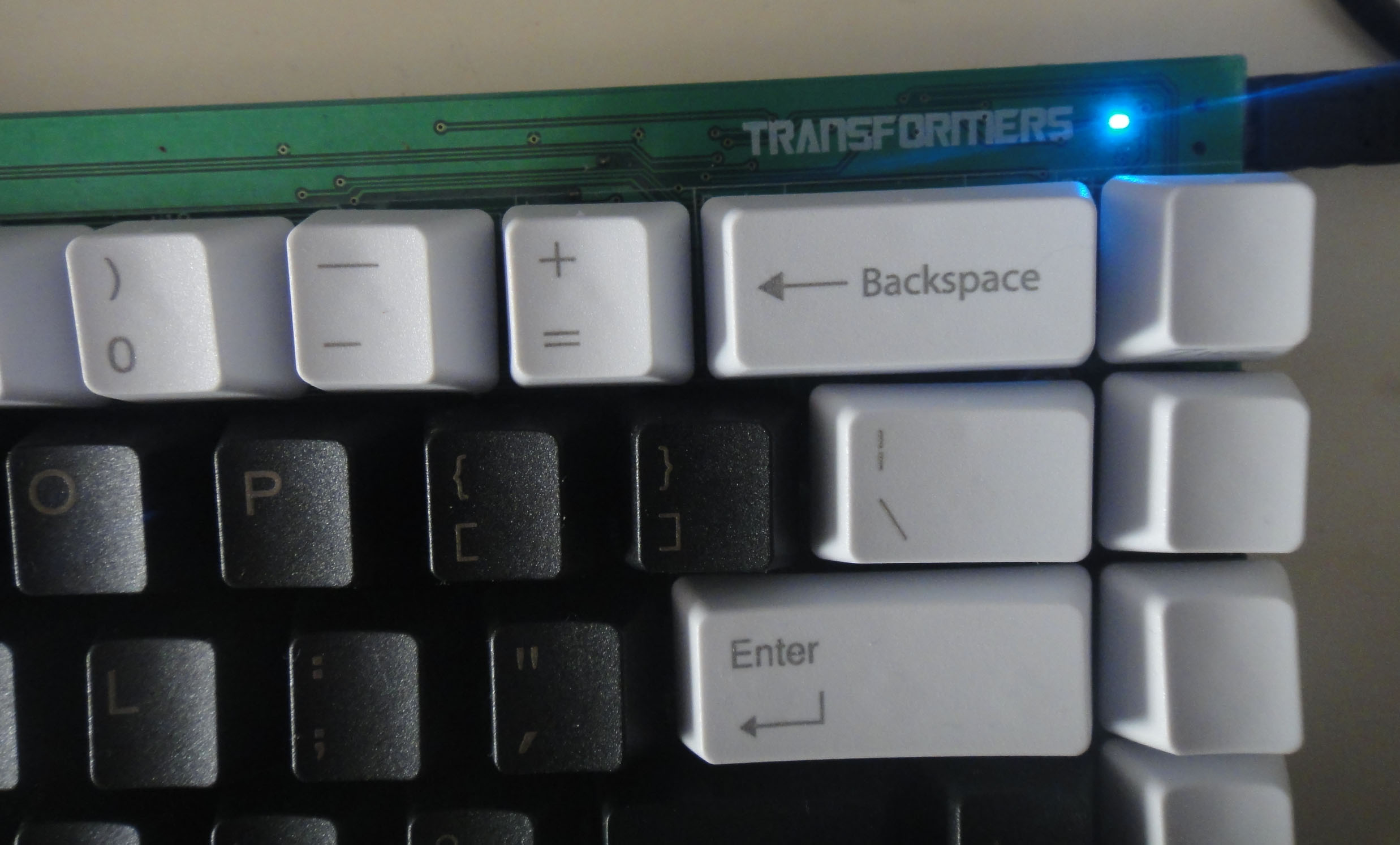

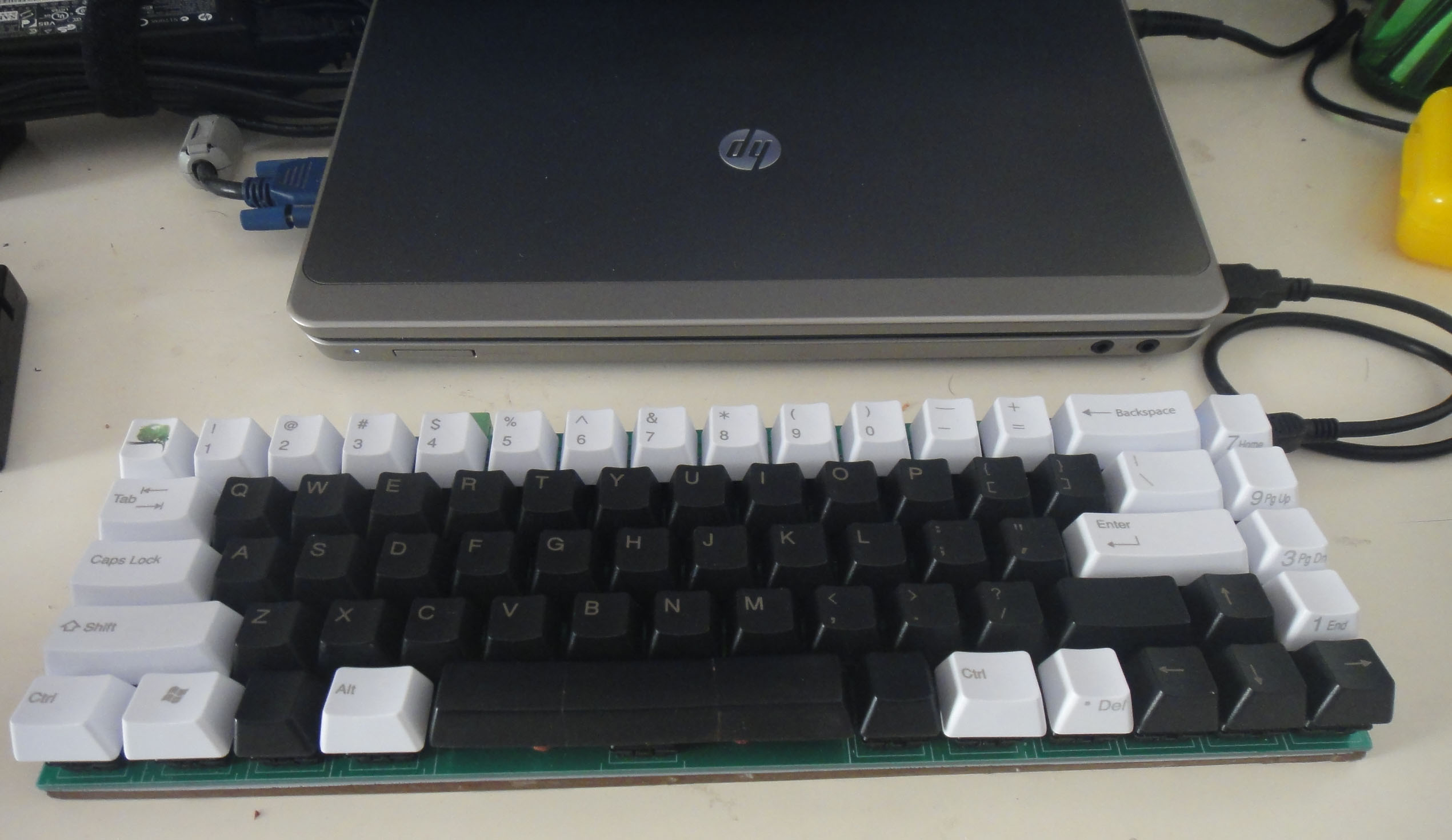

换上了KBC－主任送的PBT 键帽啦，再上几张图
－－－－－－－－－－－－－－－－－－－－－－

sanv007 · 发表于 2011-11-28 12:05

进来观摩学习

Medusa · 发表于 2011-11-25 22:51

LZ真乃人才`

ljt1015 · 发表于 2011-11-25 21:20

图全挂了

l9152658415 · 发表于 2011-11-25 15:59

厉害啊！~

huwenjin · 发表于 2011-12-15 12:52

LZ能否告知这个主控芯片跟 USB芯片型号，另外按键响应是否有延迟呢
可_乐发表于 2011-12-13 17:18

不能算是主控，就是５１单片机，多的很，我选的是ＳＴＣ系列
按键响应什么的没有测式，延迟是指多少？

我在程序中另外作了个３２键的环形缓冲，除了系统本身２５６个缓冲外。
也就是说，硬件上可以存３２个未发出的键。
程序设计每１０ms扫描一次键的变化，存到缓冲里
发送部分是实时的，只要缓冲中有数据就立即发出。

目前我使用的情况来看，没有延时感，但是不知你说的延时是多久。

另外，准备出第二版了
http://www.pcwaishe.cn/thread-215861-1-1.html

http://www.pcwaishe.cn/thread-213096-1-1.html

110783123 · 发表于 2011-12-13 12:28

淫才啊！！！！！！

huwenjin · 发表于 2011-12-12 23:04

请问LZ 画PBC的用的什么软件然后芯片的话用的是什么的芯片???
asone 发表于 2011-12-12 18:50

DXP + 单片机自己写单片机程序

蠕动 · 发表于 2011-12-12 22:09

{:1_002:}求主控

shenchenhf · 发表于 2011-12-12 21:42

LZ犀利~~~~~~~~~~

asone · 发表于 2011-12-12 18:50

请问LZ 画PBC的用的什么软件然后芯片的话用的是什么的芯片???

zc143 · 发表于 2011-11-24 22:02

发...............

gamingxie · 发表于 2011-11-24 22:09

求观摩

huwenjin · 发表于 2011-11-24 22:10

发不了图，改天先发到别的地方再转过来吧

妹子这个可以有 · 发表于 2011-11-24 22:16

发吧，只要真正具有实质性质的有技术含量的东西
论坛都欢迎。
神马不可带外链当他是浮云吧- -

外设是浮云 · 发表于 2011-11-24 22:28

求技术指导

zjwxnw · 发表于 2011-11-24 22:29

图用附件发啊。。DIY很强大的。。LZ快发吧

paladinlgs · 发表于 2011-11-24 22:32

技术牛人有特权的!发吧!

小腿 · 发表于 2011-11-24 23:15

求观摩

henry1030 · 发表于 2011-11-24 23:36

同求观摩
